湿法脱硫施工方案

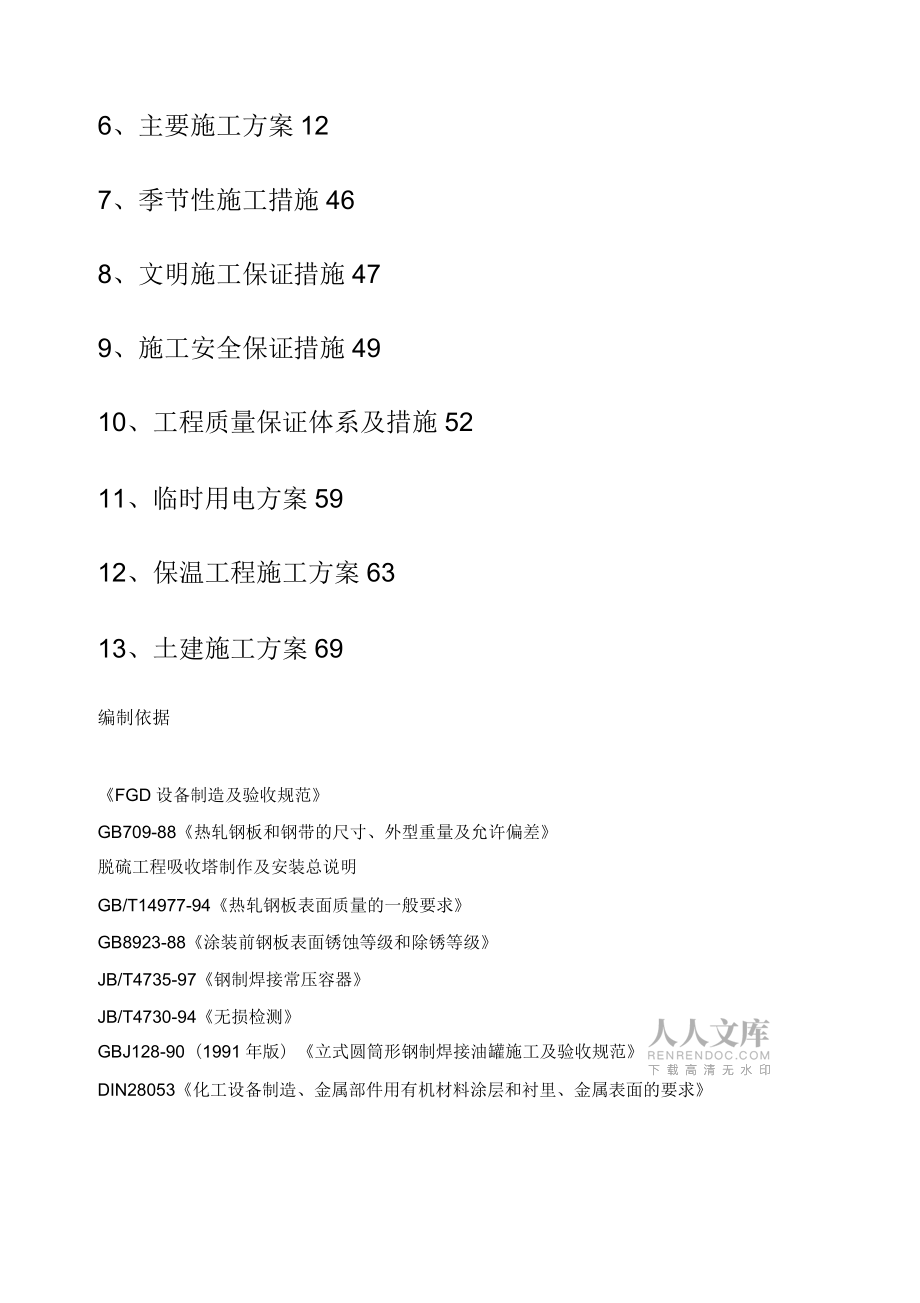

1、施工组织设计施工组织方案1、现场施工组织管理42、项目管理人员一览表73、工作人员安排计划84、主要施工机具95、施工进度计划及措施106、主要施工方案127、季节性施工措施468、文明施工保证措施479、施工安全保证措施4910、工程质量保证体系及措施5211、临时用电方案5912、保温工程施工方案6313、土建施工方案69编制依据FGD设备制造及验收规范GB709-88热轧钢板和钢带的尺寸、外型重量及允许偏差脱硫工程吸收塔制作及安装总说明GB/T14977-94热轧钢板表面质量的一般要求GB8923-88涂装前钢板表面锈蚀等级和除锈等级JB/T4735-97钢制焊接常压容器JB/T4730

2、-94无损检测GBJ128-90（1991年版）立式圆筒形钢制焊接油罐施工及验收规范DIN28053化工设备制造、金属部件用有机材料涂层和衬里、金属表面的要求GB50205-2000钢结构工程施工质量验收规范Q/ZTHB211101-2004湿法脱硫吸收塔本体安装及验收规范1、现场施工组织管理项目部组织机构图岗位职责项目经理职责1. 公司实施该项目的代理人，全权代表公司履行已签署的合同，有确保工程顺利碗朝地责任，有项目经营和施工指挥权。有聘用项目部管理人员和选择专业施工队的权力，有对管理人员和施工人员的考核分配权。8KuYk。2. 项目工程质量的第一责任者，对项目质量负全责。全面组织项目工程施

3、工生产，负责项目后续的服务、保修工作。2HeRM。3. 全面负责施工进度平衡，负责与甲方联络对进度进行总体平衡控制，协调各专业组人员，全面完成施工任务。iaqN2。4. 全面负责监督施工计划执行，落实重大施工项目的实施情况。5. 全面负责与甲方联系有关材料物资，备品备件的供应情况。6. 负责施工过程中的费用管理。7. 负责组织各安全，技术措施的落实。指定和落实施工中各项考核制度。8. 全面负责外出人员的安全及后勤保障工作。技术主管职责1. 组织好施工前的技术准备，机具材料准备，技术交底工作。2. 监督施工项目的执行和落实情况。3. 监督检查施工中的技术，工艺问题及验收项目情况。4. 参加部分试

4、运和调试。5. 拟订审查批准施工技术措施。6. 作好各施工项目的施工总结汇总工作。安全主管职责1. 负责组织好施工前的安全培训工作。2. 负责组织各种机具的安全检查工作。3. 全面负责监督检查施工现场安全措施的落实执行情况，并进行考核。4. 全面负责本公司人员外出期间的人身安全问题。5. 拟订审查批准施工现场的安全措施。质量主管职责1. 全面负责施工质量监督，对施工质量进行评价和管理。2. 代表项目部与甲方进行验收项目的验收。3. 组织项目部分各分部分项工程质量检验与验收，并进行考核。4. 组织各分部分项工程施工质量过程检验。5. 拟订审查施工质量计划与措施。物资主管职责1. 全面负责施工所用

5、的机具、设备、材料管理。2. 制定施工方负责材料的采购计划。3. 组织甲方提供的设备、材料到货验收，登记入库。4. 组织施工所用的机具、设备、材料的储存和发放管理。5. 建立机具、设备、材料管理制度。项目组成员职责1. 负责组织好施工前的人员选定，机具材料准备，施工过程工艺的填写等工作。2. 负责本施工项目的施工进度，施工质量控制。3. 负责本施工项目的施工记录好施工总结。4. 检查考核现场安全操作规程的执行情况。5. 负责现场的文明卫生，监督检查文明施工的情况。2、项目管理人员一览表姓名性别职称职务备注3、工作人员安排计划起重工14人焊工52人电工18人仪表工14人铆工14人架子工14人技术

6、人员2人管理人员4人后勤服务2人物资管理1人4、主要施工机具厅P机具名称型号规格数量1直流逆发焊机400A12台2角向磨光机15010台3氧气乙快10套4焊条烘干机1台5钢丝纯630500米6配电箱大、小3只7弯管设备1套8套丝机1台9切割机2台10平板车1台11吊机25T、50T、100T各一台（租赁）12卷扬机3T2台13水平仪1套14链条葫芦15T30个15经纬仪1套16SQD-250-100S-F型松凳千斤顶25T24台*施工中其他需要及时安排5、施工进度计划及措施1、进度目标运用科学的管理方法和手段，采用先进合理的施工技术和施工方案，采取有效的激励机制，实现进度计划。2、保证施工进度

7、的措施2.1 根据工程施工合同确定的开工日期、总工期和竣工日期确定施工进度目标，明确计划开工日期、计划总工期和计划竣工日期，合理确定项目分期分批的开、竣工日期计划和实施举措。RPUdR2.2 编制施工进度计划，具体安排实现前述目标的工艺关系、组织关系、搭接关系、起止时间、劳动力计划、机械计划及其他保证性计划，报监理工程师确认。LWMq。E2.3 提出开工申请报监理工程师批准下达开工令，按开工令指定的日期开工。2.4 根据工期进度要求，制定合理的设备、材料供货计划，按计划及时组织催交设备、材料到货，保证不影响工期。cYEEp。2.5 实施施工进度计划。在实施中加强协调和检查，如出现偏差（不必要的

8、提前或拖后）及时进行调整，并不断预测未来进度状况。KqnyC。2.6 项目竣工验收前抓紧收尾阶段进度控制。全部完成后进行进度控制总结并编写进度控制报告。2.7 按期完成开工前各项施工准备工作，选择先进施工方案,组织均衡施工。并及时协调各专业在工程施工中的搭接与配合。L3n51。2.8 监督现场质量体系、安全机构、技术管理机构、文明施工机构的正常运作，确保施工现场的质量、安全与进度。P1XQE2.9 及时协调土建和安装之间的配合关系，特别是电气电缆、控制电缆的埋管、基础预埋件等的交叉作业。6、主要施工方案1、脱硫塔的制作和安装技术方案（一）脱硫塔的制作1、材料处理：根据技术要求对材料进行预处理，

9、然后制作。2、材料的下料：根据技术部门的下料单及排料图进行材料的领用及排料下料，由剪板机、等离子、气割工具下料，并对半成品料进行检验。spm2n。3、材料下料完成，通过卷板机卷制成型并进行焊接。4、组装：对单筒体进行对接，完毕后进行外筒直缝焊接，进行过程跟踪及检验。5、划线开孔：将组焊完毕的筒体划分等分线，根据图纸划好线经验合格开孔装配并焊接，并再进行检验。6、去毛及油漆：检验尺寸合格，去毛并油漆，出具最终成品检验报告。（二）、脱硫塔的安装倒装法安装吸收塔钢本体1.1.1 底板安装6.1.1 底板铺设：在铺设塔底边缘对接接头垫板前，应在基础上按图纸要求准确划线，确定底板梁的铺设位置，并在此位置

10、上用水平仪进行打水平，根据要求用垫板垫平底板梁。塔底中幅板应从吸收塔中心向外铺设，塔底边缘板的铺设在吸收塔中心附近的中幅板铺设完后进行。塔底铺设完毕后，底板梁应与对接的两块底板紧贴，其间隙01mm中幅板对接宽度的偏差为土5mm底板施焊程序如下：iv9bf。6.1.2 底板焊接宜用先成“片”、后成块、中间向四周施焊的原则，先施焊成片，再由多名焊工相向分段退焊。为防止变形，采用如下措施：.逐条焊缝分段（分段间隔长500mm）t称退焊；长焊道两侧采用125a工字钢钢性固定；封底焊宜采用小3.2焊条（小电流）；边缘1m内焊缝暂时不焊。hdSe46.1.3 底板焊接结束后，底板对接焊缝须打磨、清理飞溅。

11、6.1.4 按图纸要求，用洋冲在底板上冲出中心点、0°、90°、180°、270o位置标记。6.1.5 在围板组合前，应复核每片围板的尺寸，包括围板的高度、弧长，并做好记录。6.1.6 底板安装完毕后，在底板上画出塔体内壁直径，为13.7米，并在13.7米围板就位位置的内外侧焊上临时限位。19n4b。1.1.2 提升安装（24组25T液压提升倒装法安装）6.2.1 组装塔顶6.2.1.1 顶板组合在底板上安装好临时支架，共24只，便于作业人员的进出及保险作用，再在底板临时支架上先组合壁板，然后按塔顶组合要求布置好组合用框架，最后利用吊车逐块吊装顶板，直到吊装全部完

12、成，然后将塔顶锥体段与壁板焊接牢固，接下来安装顶板加固梁。在整个塔顶组装结束后，拆除组合用框架。U1ZcJ。6.2.1.2 顶板的焊接：a)、吸收塔顶板先点焊、吊装成一个整体后再进行焊接，顶板主要焊缝是角焊缝。b)、首先焊接顶板构件之间的焊缝，焊接时由48名焊工对称焊接，每个焊工焊接构件时应从焊缝中间采用中心向两侧分段逆向焊。焊接完毕，将焊道按衬里要求打磨平整。92V8g。c)、吸收塔顶部与壁板焊接时首先将内外侧角焊缝点焊牢固，焊接吸收塔内部焊缝，内壁焊接完毕后再焊接外壁角焊缝。外壁焊接时首先要准备4名焊工，每名焊工的起点分别布置在0°、90°、180°、270&

13、#176;总之要保证均匀分布、对称焊接。各焊工要求步调一致，焊接电流、电压、速度差异10%f369F。d)、吸收塔顶板焊接完毕后，安装最后一道加固梁。6.2.2 如附图1所示在吸收塔壁板内侧均匀布置24组液压提升装置。6.2.3 塔顶的提升在各提升位置的侧板上焊接好24组提升支架，每组提升装置与侧板用20mm铁板2块连接牢固。在提升时匀速提高，缓缓上升，防止倾斜，每提升一个行程应调节各提升点的高度，使塔顶能水平提升。然后与第十六圈壁板组装焊接。第十六圈壁板整体焊接时，壁板下平面需座于吸收塔底板临时支架上。Xsdwj。1.1.3 12台液压提升机同时顶升，每提升一个行程调节一次水平。1.1.5

14、壁板焊接1.1.5.1 立焊缝点焊好后，利用模形弧板校正围板和立焊缝处的圆弧度符合图纸要求弧度。1.1.5.2 进行立焊缝的焊接，先焊立焊缝的内侧，内侧焊接完毕后，在外侧对立焊缝进行打磨清根，清根完毕后，进行立焊缝的外侧焊接，直至焊接完毕。HVpEs。1.1.5.3 复核上边周长与下边周长，如果不符合设计要求用调整杆调整。应在设计周长允许偏差的范围内，方可进行正式焊接。内侧焊接结束后，在外侧清根后再进行外侧的焊接，另外，每道立焊缝的上部预留200mmf焊，以便与上层围板对接时调整。ih8a1.1.5.4 在围板立焊缝焊接完毕后，开始进行围板与底版的角焊缝的焊接，先在内侧对角焊缝进行点焊，点焊完

15、毕后，拆去限位，开始进行角焊缝的内侧焊接。为防止焊接环形焊缝时围板产生变形，应采用四名焊工分别从0°、90°、180°、270°四个位置同时顺时针方向对称焊接，直至内侧焊缝焊接完毕。在外侧，将环形焊缝清根完毕后，也由四名焊工同时从0°、90°、180°、270°四个位置顺时针方向对称焊接，直至焊接完毕。lE°Wu。1.1.5.5 所有焊接完毕后，对第一层围板进行安装尺寸测量记录，测量筒体的上下外圆周长、上口内直径、上口标高及水平度、筒体垂直度。YWbLB。1.1.5.6 搭设吸收塔围板预组合检查平台，在围

16、板直径（应扣除板厚度）内外侧焊好限位支架，沿围板直径内外边缘适当焊一些限位块，以保证围板的弧度。Rhptd。1.1.5.7 复核整圈围板的上边周长与下边周长，应保证测量的上、下边周长与第一层围板的焊前上边周长保持一致后再进行焊接。°eBY3。1.1.5.8 按照6.1.4-6.1.6进行预留焊缝的焊接，应保证下一层围板周长与第一层围板周长保持一致。EZ7B6。1.1.6 提升塔体离临时支架上平面100mm左右，进行各面观察、检查。1.1.7 塔体整体提升并随时调平。1.1.8 达到对接高度后，调整错边量并点焊和组焊全部环缝。1.1.9 下降提升机使塔体壁板下平面座于临时支架上。1.1

17、.10 吸收塔壳体加强筋安装：加强筋的安装随壳体安装同步进行。6.8 吸收塔外部附件及平台扶梯的安装6.8.1 安装吸收塔人孔、检修门、管接头、测量孔，在安装前，应先标记好开孔中心线，确认无误后，方可开孔，对于具有立体角度的管接头，应确认管接头角度无误后，方可进行管接头的焊接。lAcxZ。6.8.2 吸收塔管接头的内侧焊缝均需连续满焊，外侧焊缝则分为等长段焊接，段与段之间留100mmf次bsiv9o6.8.3 安装吸收塔外部平台扶梯，安装中，应控制好平台标高、水平度。栏杆挡脚板应顺直美观，接头圆滑过渡无毛刺。svsjr。6.9 吸收塔内部焊缝打磨。因为吸收塔内部需作防腐处理，检查吸收塔内部所有

18、焊缝，对接焊缝必须磨平，角接的焊缝打磨成R>5mrmj圆弧过渡。需作内衬的表面应平整，凹坑应补焊打磨平整，凸出处应打磨平，有棱角处应打磨成R>5mmJ圆弧过渡。°MR536.10 吸收塔焊接施工6.10.1 施工人员的要求6.10.1.1 吸收塔焊接作业的焊工，必须持有符合所焊项目的焊工考试合格证件且必须通过工程前上岗练习。UPBXP6.10.1.2 本项目施工的焊接人员，应执行有关的技术规范和标准、吸收塔的焊接技术措施，做好施工记录，提高焊接质量，搞好分项工程验收。sGm386.10.2 焊接施工条件6.10.2.1 施工前由技术人员依照作业指导书向全体焊接人员进行技术

19、交底，明确本项目的焊接技术要求和验收标准。mh2dn。6.10.2.2 开工报告办理完毕。6.10.2.3 焊接材料合格，证件齐全，已审报。6.10.2.4 焊接机具完好，安全措施符合施工要求。6.10.3 焊接准备措施6.10.3.1 焊前应仔细清理焊口，坡口表面及坡口内外每侧1055mme围内的油、漆、锈、水渍等污物必须清理干净，并打磨至露出金属光泽。OewGx6.10.3.2 单V型对接坡口应内壁齐平，错口值不应超过壁厚的10%a不大于1mmX型对接坡口不应错过壁厚的10%且不大于3mm。NuR3K。6.10.3.3 焊口局部间隙过大，应设法修整到规定尺寸，严禁夹填塞物。6.10.3.4

20、 焊口位置应避开应力集中区。6.10.3.5 焊接组装的待焊工件应垫置牢固，以防止在焊接过程中产生变形或附加应力。6.10.3.6 在下列任何一种环境时，均采用有效的防护措施，否则不得焊接：a）、下雨、下雪天气。b）、手工焊时风速8m/s。c）、当焊接温度低于0°C,应在开始焊处100mnffi围内预热到15°C左右。d）、相对湿度90%6.10.4 焊接工艺措施6.10.4.1 由于吸收塔主要是Q235B的板材拼装，故采用手工电弧焊，焊条采用J422（E4303）。cCuZI。6.10.4.2 焊条使用前按说明书要求烘焙，重复烘焙次数不得超过两次。6.10.4.3 焊工领

21、取焊条后放入保温筒内，随用随取。6.10.4.4 吸收塔底板焊接结合底板安装的要求施工。6.11 液压提升成套设备的选用6.11.1 经综合比较分析决定采用型号YB60型液压提升机和成套的液压控制系统，YB60型液压提升机由SQD-250-100S松卡式千斤顶，提升架和提升杆组成，成套的液压控制系统由液压控制柜，高压胶管组成。Aukxg。6.11.2 SQD-250-100S型松卡式液压千斤顶的参数表：型号SQD-250-100S额走起重里300KN额定油压25Mpa液压行程100±3mm下滑量3mm提升杆42mm油缸形式双作用自重<50KG6.113液压提升机数量的确定计算公

22、式：n>Pmax/Q>360000/3000024只n：提升机数量Pmax:最大提升荷载：1.3X（塔体最后提升的荷载+支撑圈等附加荷载）=1.3x300000X9.8=3822000N2QxaxQ:松卡式液压千斤顶额定承载力（为300KN）根据计算，液压提升机的用量高3200mm,1#、2删组脱硫吸收塔钢本体顶升选用24台YB60型液压提升机。提升机的位置应避开壁板纵缝的位置。uyT0c。6.11.4 YB60型液压提升机的提升原理将一定数量的液压提升架均布于大型吸收塔的内侧周处，在提升上部装有松卡式千斤顶，千斤顶的活塞杆是空心的，中间穿有钢制的提升杆。提升杆的下部与提升架的活动

23、托架相连，活动托架可托着塔壁上临时固定的支撑圈沿着提升架的导轨随着提升杆上下滑动。XlXc3o当液压控制柜启动时，液压控制柜上的电机转动后输出高压油，再通过高压胶管输送到液压千斤顶（既进油），液压千斤顶的活塞杆在液压力的作用下，向上运动，此时活塞杆上卡头卡紧提升杆向上运动，因此带动塔体向上举起一个行程（100mm）。当液压千斤顶回油时，千斤顶的下卡头卡住提升杆不下滑，上卡头随活塞杆回程，这就完成一次开举过程，如此反复，就可将罐体不断向上提升，直到预定的高度即一层板的高度后停止提升工作。62FZs6.12 吸收塔内部件安装6.12.1 概述吸收塔塔内组件安装采取至上而下的施工步骤，具体步骤如下：

24、除雾器层一喷淋层一氧化空气层一搅拌器。6.12.2 施工准备塔内组件安装前对所到场的设备进行开箱检查验收，对塔内组件进行最后一次尺寸验收和复查，误差较大达不到塔内组件安装要求的必须进行整改，并对塔内每层安装时必须搭满堂架，在搭设脚手架及铺设架板时，架板必须捆绑牢固，尽量避免碰撞塔内壁。发现塔内壁防腐层被碰坏时应及时向相关人员反映，尽快通知防腐进行修补，在设备进入吸收塔前，必须检查提升装置是否安全准确定位，横梁、支撑装置和完全紧固装置的定位是否正确，间隙是否正确。M7Q。6.12.3 施工方法在进行除雾器和喷淋层设备的运输和吊装时，把安装所需的设备提前拖运到现场，并对安装的设备进行打扫清理，使其

25、达到安装要求，利用吸收塔楼梯间钢架顶部的检修起吊设施。Daki3o6.12.3.1 除雾器的装配将需装配的一级除雾器放在一起，把顶杆TM及短柄装在一级除雾器元件上，短柄与一级除雾器成直角切角状依次排列，每个连接处用两个垫片，再将夹管装到除雾器的固定底板连接处，然后将二级除雾器装配到顶杆TM上。1bTap。6.12.3.1.1 除雾器安装除雾器安装并结合卷扬机把安装所需的除雾器及其附件分别吊到吸收塔23500mm25900mm勺检修平台上，可以由M3或M7人孔进入，根据装配相应组件的安装，应对安装门开始，每级的安装应从靠近吸收塔塔壁的最后元件开始，必须特别注意每一级上的所有元件都是相同方向，每层

26、除雾器端部的盖板与吸收塔塔壁间需有一个膨胀间隙，冲洗水区域安装完毕后，需安装并固定逆流和顺流侧的冲洗装置，最后检测所有的螺栓是否拧紧，除雾器的安装顺序是：除雾器第一级-下两层喷嘴导管-校正-除雾器第二级-第三层喷嘴导管一验收。hjCmW6.12.3.1.2 除雾器单个元件装配需在吸收塔外进行，也可在塔内平台上进行，对于所有螺栓连接部分的安装，必须使用不锈钢、聚乙烯螺杆的紧固件及两个垫片，螺杆旋紧力按下表要求：BEAGt螺杆尺寸材质力（NmM12PP4NmM16PP10NmM18PVDF14Nm6.12.3.2 喷淋层安装喷淋层在塔内第一节支撑梁下端一米处架设满堂架，管道通过塔边M4M5M6M7

27、人孔门或者连接主管道的喷管把支管和主管放进塔内，在塔内连接主管道。在连接主管道时一定要保证垂直和水平的状态下进行连接。TwxMd6.123.3 喷淋层支管安装安装支管时首先在地面上，把支管放在木板上插入喷嘴，对好水平和垂直线进项连接，当喷嘴都安装完毕放在各个位置上对好水平垂直线固定到主管上。喷淋系统安装前必须保证系统绝对干净，否则可能由于系统清洗不完全而造成单个或多个喷嘴的堵塞。安装后投运时要严格按照说明书的要求把每层喷淋管的最后两个喷嘴卸掉，冲洗干净后再重新装上喷嘴。W0jLU喷嘴应安装在除雾器元件支架上的支撑件上，校准后的喷嘴必须是喷嘴出口区和喷淋锥形直接朝向除雾器元件的除雾层，并根据图纸

28、调整喷嘴的喷淋方向。nvVYp安装过程必须注意法兰的标记处理。关闭除雾器元件层前，除雾器元件上部的喷管必须放在除雾器元件内部，安装时必须检测底座的准确性，型号为ME的螺栓管连接必须保证有一个备用螺栓，管道系统全部安装结束后，须把喷嘴用螺栓固定在制定的螺栓孔里，整个喷淋系统安装结束后，再次检查所有螺栓连接的紧固性及安全性。YWudJ6.123.4 氧化空气管道安装氧化空气管道的安装和喷淋层安装基本相似。6.123.5 FRP管道安装FRP管道的安装过程中保证对管道进行保护处理，吊装和连接过程中，系在管道或包装箱上的调节纯保证自由调节，不允许管道跌落、碰撞或撞击其它物体，尤其是管道两端及防腐过的设

29、备。BdX5V6.123.5.1 FRP管道连接：开始对接和套接前，对所有的安全预防措施进行检查，保证所需的工具及材料已备全对接和套接时须具备如下条件：、卷尺、标记笔、清洗用布、手动磨光机、砂轮片、钢丝片、切割片、树脂、硬化剂、纤维增强剂、剪刀等、手套、刷子、钢仟、涂料机、防尘面具；5PACS。6.12.3.5.2 FRP管道的熔接：用磨光机和切割片进行管道的切割，切割的斜角角度为15°30°,切割后用磨光机对其表面进行粗糙处理，然后对切角处行快速抗酸性树脂和短切纤维毡的填料处理，填料结束后、足够的凝固时间过后，对切角进行打磨处理，直到管道外表面水平高度一致。ERBt3。在

30、平台上给玻璃纤维做吸垫条，玻璃纤维的长度应比管道的周长、长50.8mm将催化剂和树脂的混合物涂到玻璃纤维上，最后一层玻璃纤维涂层后，带手套挤压玻璃纤维，挤出气泡，保证所有的玻璃纤维层有足够的树脂，然后把涂有树脂的玻璃纤维贴到管道上，最顶层玻璃纤维粘贴完后，用砂纸对表面进行打磨处理，打磨结束后，在管道表面涂一层顶涂层树脂。edhHc。6.12.3.5.3 法兰、螺栓的安装用扭矩扳手把所有的螺栓拧紧到35Nm勺扭矩，（直径小的拧紧到20Nrm。然后把螺栓的扭矩提高到70Nm，（小直径的提高到35Nm），或者直到法兰接触到其内部边缘，严禁超过这一扭矩。nKBZ3。6.12.3.5.4 水压检验水压检

31、验应符合管道设计规范，管道升压后使其达到设计压力的1.5倍，检验时间至少维持5分钟。6.12.3.5.5 FRP管道安装质量标准：法兰面与管道轴线相互垂直。每1000毫米长的直管水平倾斜度不应超过2毫米。每1000毫米长的直管垂直倾斜度不应超过2毫米。螺栓孔距误差小于1.0毫米3、标准设备安装技术方案1、开箱检查：当所有设备到货以后，用吊车将其卸到安全的地方，应有甲方代表、监理单位、设备生产厂家（设备产品供应商）、施工单位的技术及质检人员参加，由施工单位进行开箱，按照设备厂家的装箱单进行清点，质检人员检查，并按照ISO9001：2000要求做好设备开箱检查记录；KMXku。1）箱号、箱数以及包

32、装情况；2）设备、辅机、配件的名称、型号和规格及外观质量情况；3）装箱清单、设备技术文件、资料及专用工具；4）设备有无缺损件，表面有无损坏和锈蚀等；5）贵重小件（各类仪表、电气元件等）要拆除、妥善保存，不得丢失；6）其他需要记录的情况。开箱完毕后，由建设单位、监理单位、设备厂家、施工单位共同签字认可。2、设备基础承台复查设备基础的复查画线应：a.首先将现场清理干净，按照设计图纸找出基准线；b.测量设备基础承台的纵横坐标偏差；c.测量设备基础承台上平面的不平度；d.处理超出允许偏差的设备基础承台；e.记录测量的数据并存档。设备基础复查放线检查方法：坐标位置采用钢卷尺、细线拉线测量；基础标高采用水

33、准仪、塔尺测量；铅垂度采用经纬仪或线坠、钢卷尺进行测量。s67fT。设备基础全部进行复查检验。所有设备基础测量数据进行记录保存。3、设备安装1）安装施工工序基础验收设备清点、检查|支座、架安装设备就位吊装附件安装4连接螺栓安装A、基础验收按设计图纸及土建规范要求验收土建基础，标高、几何尺寸、中心距离等有关尺底座、支座接触表面应光洁，无毛刺，焊瘤滑动底座与滚柱接触严密，无间隙。检查支座基础表面应清洁干净无裂纹、孔洞、油污、杂物。B、基础复检、划线预埋地脚螺栓外露长度及丝扣长度正确，丝扣无损伤，螺栓间距应符合设计要求，螺栓垂直埋设。基础外形尺寸与混凝土强度均应符合设计要求。2E5GH。用拉钢丝法找

34、出基础中心线，用水平仪测出基础标高，并用墨线划在基础上，基础间距、对角线尺寸、标高偏差应符合验标锅炉篇要求，并作好记录。dbHya。C、设备清点验收a. 设备到货后应根据设计图纸、订货协议及到货清单进行清点，主要清点设备数量，附件数量，应与图纸和技术协议相符。dNpNb。b. 设备清点同时应进行质量检验，其内容有外观检查，内部装置检查。c. 设备外观应完好无损，设备接头焊缝饱满均匀，无虚焊，各法兰连接处螺栓齐全完好，各管口位置、规格、尺寸均应符合图纸设计要求。1Yvht。D设备就位安装根据设备的重量，选择合适的起吊设施直接吊装到基础或支架上就位。就位后，调整中心线及标高。中心线用钢卷尺测量，偏

35、差010mm标高用水准仪测量，偏差士10mm调整仓罐本体沿全高的垂直度，偏差&2mm/mz55dyE、附件安装a.按厂家图纸所示位置及方式安装附件。附件应安装正确，固定牢固。c.对照安装设备图，检查设备上附件是否装齐。4. 制浆系统设备安装制浆系统的大型设备要提前寄存在厂房内，较大设备都要在土建砌筑外墙以前寄存到基础上，注意和土建专业配合。当厂房进行土建施工时要注意将所有设备用可靠的保护材料覆盖。球磨机的安装详见球磨机安装作业指导书，其余主要设备的安装如下f7U3E。4.1 浆液循环箱的安装4.1.1 浆液循环箱安装前要对土建的预埋地脚螺栓孔进行复查，看螺栓孔是否与浆液循环箱螺栓孔完全

36、吻合。查看基础标高是否在误差范围之内。n9UdS。4.1.2 将浆液循环箱吊放在基础上，注意穿好地脚螺栓。用斜垫铁调整循环箱的水平度及标高；调整好后及时进行地脚螺栓的二次灌浆。yjBtg。4.1.3 二次灌浆养生后拧紧地脚螺栓。4.2 浆液分配箱及石灰石旋流器的安装4.2.1 复查土建预埋铁标高及位置是否符合安装要求。4.2.2 将浆液分配箱安放在预埋铁上，用垫铁调整其水平度及标高，待水平度及标高符合要求时焊接分配箱支腿和预埋铁。nWudW。4.2.3 按照要求配制石灰石旋流器平台，注意在安装平台时要对浆液分配箱进行可靠的保护措施。4.2.4 将旋流器安装在平台和分配箱上，按照图纸要求连接各部

37、件。4.3 .浆液循环箱泵安装4.3.1 检查土建基础看是否符合要求。4.3.2 将循环泵放在基础上，用斜垫铁调节泵体的水平度和标高。4.3.3 将地角螺栓灌浆，注意灌浆时保证地脚螺栓的垂直度。4.4 吸收塔浆液循环泵的安装4.4.1 检查土建基础看是否符合要求。4.4.2 泵体较重，而且又在厂房内，安装过程中要严格注意施工人员和设备的安全，要提前在循环泵上方安装滑绳，将一个10t的滑子挂在钢丝绳上，在浆液循环泵的两头分别挂上一个5t手动葫芦，用50吨吊车将泵体吊到厂房旁边，然后将泵的一头挂在滑子上，另一头挂在伸到厂房内的吊车钩上，用吊车缓慢地将泵体送到基础预定位置，再用泵体两头的葫芦拖动泵体

38、到基础上，拖动过程中注意泵体两头的葫芦一个拉紧另一个松动，注意让泵平稳地移动。s4URX。4.4.3 用垫铁校正泵体的水平度和标高，使泵的入口正对吸收塔浆液循环泵管接头，使其水平标高都正好对正，同时兼顾泵出口上方的土建预留孔。JwpcA。4.4.4 穿上地脚螺栓并进行二次灌浆，养生后将泵体固定在基础上。4.4.5 泵体和电机的找正要严格按照图纸有关要求进行，找正过程中在泵端连轴器上固定两支百分表，分别安放在在电机连轴器的轴向连轴器的径向，然后同时转动电机和泵，测量百分表读数，在每隔90°的4个测量点时，轴向百分表的读数变化不应大于0.05mm；在每隔90°的4个测量点，轴向

39、百分表和径向百分表的读数变化不应大于0.05mmqrhrh4.5 .氧化风机的安装4.5.1 在管道连接之前，应对风机法兰进出口进行封闭保护，以防外部灰尘及异物进入风机内部;安装前清除各部位防护物，检查零件有无损坏。vghkB。4.5.2 管道接至风机进出口前，还应检查管道内部是否清洁，并彻底清除管道内部的铁锈、杂质、灰尘。4.5.3 基座安装在混凝土基础上时，应检查基座上所有的减振垫是否全部完好。5.5.4弹性连轴器允许的偏移值如下pvgTQ。平行偏移量yw0.2mm角偏移量aW30'轴向间距46mm4.5.5 皮带的调整：V型皮带的理想状态是皮带既不打滑也不太紧，即皮带的张紧力不能

40、太小，也不能太大。4.6 其他整体设备的安装应保证与其他设备的衔接，同时也要保证设备的安装位置符合设计要求。5. 废水处理系统设备安装5.5 泵类的安装FGD区废水处理系统泵类较多，一定要注意泵的安装和其他设备的衔接，保证泵和设备以及管道的连接正确，在对口过程中严禁强力对口。V7nwk。5.1.1 泵类在安装前要对土建的预埋地脚螺栓孔进行复查，看螺栓孔是否与机务图纸符合。查看基础标高是否在误差范围之内。NLYh2。5.1.2 泵体吊放在基础上，注意穿好地脚螺栓。用斜垫铁调整泵体的水平度及标高。并及时进行地脚螺栓的二次灌浆。0dZNG。5.1.3 当泵体与电机需现场安装联轴器或进行轴承组件的装配

41、时，要注意按照设备说明书上的要求进行。一般轴承装配时应预热轴承内圈，温度不超过120°C,轴承内圈必须靠紧轴肩或黄油挡圈。对于双列圆锥滚子轴承，其内圈、外圈、定位套等是成套组件，不允许与同类轴承的相应零件互换。对于需现场安装联轴器的泵，要在联轴器装好后架百分表看联轴器是否符合设备技术文件要求，一直到符合要求为止，然后复查泵体标高和水平度。46qft。5.1.4 二次灌浆养生后拧紧地脚螺栓。5.2 各种箱、罐的安装5.2.1 复查土建预埋铁或设备基础标高及位置看是否符合安装要求。5.2.2 检查箱、罐实物看是否与设计图纸相符。5.2.3 将箱、罐安放在预埋铁或设备基础上，用垫铁调整其水

42、平度及标高，待水平度及标高符合要求时点焊预埋铁。nBfUW。5.2.4 复查箱、罐的开孔及各管接头，看是否符合图纸要求。符合后进行二次灌浆。5.2.5 二次灌浆养生后拧紧地脚螺栓。5.3 板式压滤机的安装5.3.1 吊装必须照准重心，钢丝绳选择要合理，并要安全，可靠，平稳。5.3.2 复查基础的标高和位置，进行基础划线，按照基础图进行施工。5.3.3 安装步骤，安装原则上要求按照从上而下，先主机后外围及配套。具体步骤如下：5.3.3.1 集液盘导轨安装时应与压滤机中心线垂直，两导轨要相互平行，允许偏差±2mm两导轨高度允许偏差±1mm可在导轨底板下垫平垫铁调整。达到要求后安

43、装地脚螺栓并灌浆、保养、紧固地脚螺栓。9NAxz。5.3.3.2 集液流槽吊放在地基上，应与集液盘导轨平行，安装地脚螺栓并灌浆、保养、紧固地脚螺栓。5.3.3.3 将集液盘吊放在集液盘导轨上，漏斗插入集液流槽中。安装过程中注意不要把重物放在集液盘中。5.3.3.4 清洗车导轨在安装过程中要注意左右导轨的区别，不能放错，两导轨距离为1600mm寸称于压滤机中心线两导轨平行度允许误差2mme平度5/10000,把驱动轴插入两导轨的槽内，初定方形法兰调心球轴承于左右槽钢上，有链条的一端靠近左轨道，在电动机和驱动轴的链轮上安装滚子链条，调整链条的松紧，保证驱动轴与槽钢的垂直，固定六角螺栓。dLw5j。

44、5.3.3.5 清洗车安装时要注意有电机的一端在左导轨端。用双手推动清洗车在导轨上行走，无异常情况可把紧钉螺定拧紧，最后安装滚子链，链条的两端分别在清洗车架的腰形上。链条安装时，要注意链条不得扭转，二链条左右同步，调整松紧程度，合适后拧紧整块的螺栓。ojqF7。5.3.3.6 机架的安装时要注意，压滤机两条横梁的上平面在纵向的允许偏差为5/1000油缸端高。在横向的倾斜为3mmfc横梁处高。oifGi。5.3.3.7 吊装组装好的压缩板和滤板，从止推板端开始，按一块压缩板一块滤板相间吊装，最后把活塞杆套装在压紧板及活塞上。qZuR1。5.3.3.8 曲涨机构的安装5.3.3.8.1 吊臂的安装

45、，安装时上限小轴朝向滤板方向，两根臂分别由下限上轴连在压紧板衬板和滤板的支撑架上，然后用螺钉紧固，依次安装，最后一对曲张臂分别连接在滤板和止推板的支撑架上。W61LQ。5.3.3.8.2 悬吊杆、拉杆的安装要严格按照图纸施工，5.3.3.9 滤布的安装，止推板衬板和压紧板上用的滤布是单块的，各用6只螺钉把法兰拧紧，滤板用滤布、压紧板用滤布安装时把一面的一块滤布卷成圆筒形，穿过滤板、压紧板的中间孔，然后展开滤布上端穿入一根两头无小孔的滤布杆，分别穿过悬吊杆；滤布的下端套内插入两端有小孔的滤布杆，同一块滤布杆或压缩板的两边滤不用尼龙绳穿过滤布杆小孔捆扎在一起。Pyl2n。5.3.3.10 集料装置

46、的安装原则应从上而下，先料仓后转门及配套油缸，具体如下：先抬高料仓，到位后与预埋钢板焊接，再安装转门，其次安装油缸，最后待液压站安装完连接油管。sTanH。6. 石膏脱水系统设备安装6.1 泵类的安装石膏脱水系统安装时一定要注意泵的安装和其他设备的衔接，保证泵和设备以及管道的连接正确，在对口过程中严禁强力对口。RFtlP。6.1.1 泵类在安装前要对土建的预埋地脚螺栓孔进行复查，看螺栓孔是否与机务图纸符合。查看基础标高是否在误差范围之内。LK1ij。6.1.2 泵体吊放在基础上，注意穿好地脚螺栓。用斜垫铁调整泵体的水平度及标高。并及时进行地脚螺栓的二次灌浆。KFEml6.1.3 当泵体与电机需

47、现场安装联轴器或进行轴承组件的装配时，要注意按照设备说明书上的要求进行。一般轴承装配时应预热轴承内圈，温度不超过120°C,轴承内圈必须靠紧轴肩或黄油挡圈。对于双列圆锥滚子轴承，其内圈、外圈、定位套等是成套组件，不允许与同类轴承的相应零件互换。对于需现场安装联轴器的泵，要在联轴器装好后架百分表看联轴器是否符合设备技术文件要求，一直到符合要求为止，然后复查泵体标高和水平度。JwUiA。6.1.4 二次灌浆养生后拧紧地脚螺栓。6.2 箱、罐的安装6.2.1 复查土建预埋铁或设备基础标高及位置看是否符合安装要求。6.2.2 检查箱、罐实物看是否与设计图纸相符。6.2.3 将箱、罐安放在预埋

48、铁或设备基础上，用垫铁调整其水平度及标高，待水平度及标高符合要求时点焊预埋铁。dF1C5。6.2.4 复查箱、罐的开孔及各管接头，看是否符合图纸要求。符合后进行二次灌浆。6.2.5 二次灌浆养生后拧紧地脚螺栓。6.3 真空皮带脱水机的安装6.3.1 吊装必须照准重心，钢丝绳选择要合理，并要安全，可靠，平稳。6.3.2 复查基础的标高和位置，进行基础划线，测量真空皮带脱水机机架与基础地脚螺栓连接尺寸，根据实际调正基础孔位，基础高低用垫板调平。cNIyJ。6.3.3 把设备调平，检查机架底部是否是按照设备总装图所描述的倾斜角度安装的，要考虑卸料槽、滤布冲洗装置接水斗安装尺寸。hc04c。6.3.4

49、 粗调后灌水泥浆并养护水泥至其强度达到设计强度的75%。6.3.5 精调正空皮带脱水机。拆除包装支架、包装。验查橡胶皮带、摩擦带等零件是否在运输中碰伤，松动现象。对以下各项进行检查和调整后进行第二次灌浆。C2ylt。6.3.5.1 测量真空皮带机底部框架水平。6.3.5.2 测量真空皮带脱水机头轮、尾轮、皮带滑台水平。6.3.5.3 验查螺栓、螺母、水管接头是否松动。6.3.5.4 安装减速机及底座和周端压板，螺栓。检查齿轮箱同期塞是否正确安装，给齿轮箱加油。6.3.6 安装真空管及支架和胶管，要求保证连接可靠，以保证真空度。6.3.7 安装好滤布纠偏装置气管、滤布纠偏阀、过滤器、球阀、通气检

50、查气路接法是否正确，纠偏有效、动作正常。过滤器、球阀、安装位置可根据现场位置定，要求位置明确、易操作。SgqAK。6.3.8 安装好滤布。注意正反面，确保其不受损坏。6.3.9 安装卸料槽，进料挡箱，进料管，气罩，滤饼冲洗装置，滤布冲洗装置喷管组件注意喷头方向，软管和进气阀门组件。安装好滤布限位开关、胶带限位底板及限位开关、超声波测厚仪架及仪表、滤布张紧装置感应开关等组件。dO39w。6.3.10 安装所有的箱灌及附件。找平并灌浆。6.3.11 安装所有的泵，并找正。关于轴/联轴节的连接方法，在检查电机转动方向时，务必将螺纹连接处松开，否则会造成不可修复的损坏，正空泵安装时在找正后将V形皮带和

51、连轴节拆下，等到电机转动方向测试完以后再装上。V2dzc。6.3.12 连接给浆管道、真空管道、排水装置、仪用空气和密封水管道。6.3.13 连接相关仪表。6.3.14 按电器接线图接好电线验查各开关组件动作正常。6.3.15 通电、通水、通气、空车运转试验。6.3.16 真空皮带机本体主要结构件的安装技术要求：6.3.16.1 各种方形的斜槽，容器或者开孔，对角线公差±3mm6.3.16.2 测量的水平公差+2/-1mm6.3.16.3 组件的垂直度公差，在横向构件水平面上或四个支架之间测水平对角线±3mm6.4 带式输送机的安装6.4.1 安装过程中要注意设备的衔接；施

52、工前定出运输设备的纵横中心线，作为安装基准线。6.4.2 按照图纸安装托棍，托棍装配后应能用手转动轻快，无阻滞。6.4.3 组装驱动和改向滚筒应符合下列要求：a. 滚筒横向中心线对带式输送机纵向中心线的重合度偏差不应超过2mm。b. 滚筒轴心线对带式输送机纵向中心线的垂直度的偏差不应超过2/1000。c. 滚筒上母线的水平度偏差不应小于0.5/10006.4.4 组装包括中间架和中间架支腿应符合下列要求：a. 机架中心线对输送机纵向中心线的重合度不应超过3mm。b. 中间加支腿的铅垂度或对建筑物地面的垂直度偏差不应超过3/1000c. 中间架在铅垂面内的直线度偏差不应超过长度的1/1000，中

53、间架接头处左右、高低的偏移均不应超过1mm中间架间距的偏差不应超过土1.5mm相对标高不应超过问距的2/1000q0nza。6.4.5 托棍横向中心对输送机纵向中心线的重合度偏差不超过3mm。6.4.6 拉紧滚筒在输送带连接后的位置，头部清扫及空段清扫器的清扫面应与胶带接触，其接触长度不应小于85。f7JVc。7. 检修起吊设备安装7.1 设备清点、检查、编号7.1.1 电动葫芦设备到达现场后，应和有关单位一同开箱检查清点，核对型号规格应符合要求，附件备件应齐全，制造厂的技术文件资料、产品合格证应齐全。检查设备外观有无裂纹、砂眼、漏焊等缺陷，清理赃物，除去毛刺。6rWIe。7.1.2 认真做好

54、设备的开箱记录，检查各部尺寸是否符合图纸,若有短缺或与图纸不符处，要尽快提出以便尽快解决。检查各部润滑、连接及开关指示是否符合要求。rauNc。7.2 设备安装7.2.1 基础检查：检查土建混凝土梁宽度、高度、位置与设计是否相符。7.2.2 根据设备检修起吊设施安装图确定工字钢安装水平位置，在工字钢梁中心位置划线。7.2.3 根据图纸要求，确定工字钢安装竖直位置，并寄存工字钢到安装位置，要保证工字钢水平。工字钢对接时要保证45°斜口对接并在接口处打坡口，非特殊情况严禁直口对接工字钢。在对接的工字钢两侧及上下侧应焊接加强板，焊缝应打磨平整。iqQrw。7.2.4 根据设备检修起吊设施连
