砖胎膜施工方案全新

1、砖胎模专项施工方案一、工程概况1、工程名称：保利半山国际花园峡谷区2 、建设单位：保利（江西）金通泰置业有限公司3 、建设地点：南昌市湾里区红湾大道66号4 、监理单位：深圳市邦迪工程顾问有限公司5 、设计单位：南昌大学设计研究院6 、施工单位：广州富利建筑安装工程有限公司7、建筑规模：保利半山国际花园峡谷区工程别墅工程由保利（江西）金通泰置业有限公司投资兴建，本次中标的工程为别墅工程，建筑面积约为37101m，户型为双排、四联排、五联排及六联排四种类型的别墅，均为独立式。本工程其中双排型20栋，为B3A#、B5#、B8#、B9#、B13#、B13A#、B18#、B19#、B22#、B23#B

2、27#B29#B30#B33A#B35#B43A#B19佛B196#B197供B202微，每栋建筑面积均为407.39宿；四联排14栋，分别为B2#B3#B6#B10#B11#B25#B31#B32#B192#B195#B199供B201献，每栋建筑面积均为668.23m2;五联排9栋，分别为B7#B15#B17#B20供B26#>B28供B46供B200#K,每栋建筑面积均为820.88m?;六联排9栋，分别为B1供B12供B21供B23A#B33#B36#B43#B45#B198#K,每栋建筑面积均为972.07m2;均为地上三层，楼面无错层。本工程为豪华式别墅住宅工程，结构形式为钢

3、筋混凝土框架结构，均为独立基础，地上部分为普通砼，使用年限为50年，抗震设防烈度为6度，建筑结构安全等级二级，建筑结构耐火等级一级，地下室防水等级二级。本工程内外填充墙采用A5.0加气混凝土砌块砌筑，砌筑砂浆为Mb5.0专用砌筑砂浆；卫生间采用MulCO结多孔砖砌筑,砌筑砂浆为M5.0水泥砂浆；墙体厚为200mmF口100mm垫层碎强度为C15,基础承台及剪力墙碎强度为C25,基础以上主体结构硅等级均为C2s2、场地进行场平和强夯施工，场内基本平整。3、根据工程设计及现场场地原始标高，现场大面积土方已基本完成，只需进行承台、地梁、底板开挖修整。二、编制依据建筑施工手册根据图纸、施工规范及各种相

4、关验收规范、规程等。本工程基础（承台、地梁、底板）模板采用砖胎模，砖胎膜采用灰砂砖砌筑。三、施工要求1、基础（强夯）已检测合格。2、土方开挖应根据土质情况进行放坡，放坡系数不得小于规范设计要求，若土质为强风化放坡系数为1：0.3，若土质为回填土，放坡系数为1：1。3、承台、基础梁采用机械开挖至承台底标高以上250mmt采用人工挖掘、修整，防止对基土扰动，造成基土不稳。4、在回填土过程中，严禁将素填土及塘泥作为底板的持力层，底板以下的素填土及塘泥应全部清除，并用不透水粘土分层夯实回填，夯填厚度为0.5m。基坑开挖完毕后，对土层做适当处理并清除浮土后应立即浇注基础垫层，严禁长期暴露坑底持力层。5、

5、组织好排水降水及防雨工作，防止发生边坡塌陷、基坑积水浸泡以及因抽水引起地下水位下降而造成承台基坑沉降，直到基坑回填完为止。四、施工前的准备（一）、人员配备项目部选择长期合作、技术精良的砌筑班组，进行基础承台、地梁砖胎模的砌筑。考虑塔楼为高层建筑，部分考虑为人工运输，砌筑工20名、辅助工30名。项目技术负责人会同施工员、安全员、质检员做好施工前的班组交底工作，质检员对砌筑质量随时进行跟踪检查。（二）、机械设备灰砂砖、砂浆等材料主要依靠塔吊垂直运输，部分考虑人工运输，人工手推车作水平运输。砂浆采用砂浆机进行搅拌。现场潜水泵不间断抽水，确保砖胎模砌筑工程的顺利进行。（三）、材料准备1、灰砂砖：强度等

6、级MU10尺寸240X115X53,其质量必须符合要求。2、水泥：采用海螺复合硅酸盐水泥P-C32.5R,检验合格方能使用；3、砂：采用中砂，砂的含泥量不应超过5%。4、水：采用不含有害物质的洁净市政自来水。由于施工现场场地狭窄，没有大的堆放场地，施工砖胎模用砖、砂、水泥等分批运入工地，分批转运至砖胎模砌筑位置堆放。五、施工方法（一）施工顺序测量放线、定标高-机械土方开挖至承台底以上250mm>人工清土、平整-浇碎垫层-放砖胎膜线-试摆砖样-砌砖模-砖模抹灰-砖模加固-承台、挡墙侧回填-场地平整-基础垫层-防水-水泥砂浆保护层-钢筋绑扎-墙柱插筋-集水井、临边、剪力墙吊模-底板混凝土浇筑

7、（二）、土方开挖本工程承台土方开挖完成后，即进行基坑清理及人工修整，修整完成经检查后进行砼垫层浇筑。土方开挖过程中如遇到承台间所剩距离不足1000时，需将这侧面距离内的土方挖走，避免其塌方造成重复工作，影响工效。（三）垫层浇筑垫层浇筑前应在场地内进行标高定点，在完成承台、基础梁底修整土面上钉短钢筋头，以作为垫层厚度控制点。（四）砖胎膜设计根据施工图纸、施工组织设计要求，承台和基础梁等的侧模采用砖胎膜，因砖模在砌好后要承受回填土的侧压力，砖胎膜的选型及厚度应根据承台、挡墙侧模深度进行计算，防止回填土过程中或回填后由于地表水侵蚀而发生边坡滑移甚至垮塌。故砖模基本选型和厚度如下：当砌筑高度h0500

8、时用180厚砖墙，当砌筑高度500Vh01500时用240厚墙，当砌筑高度1500<h02500时，超过1500的部分用370厚墙，上部用240厚墙，当砌筑高度h>2500时，超过部分用490厚墙，其上1000用370墙，最顶上部1500部分用240墙。当砌筑长度3000的砖模，在沿墙长中间必须增设（墙厚+120）mm（墙厚+120）mm的附墙砖柱。当砌筑高度800的砖模，在沿墙长中间每隔2.0米增设370X370（240墙时）或490X490（370墙时）的附墙砖柱予以加强；砖胎膜高度超过1.5米必须在中部增加一道钢筋混凝土圈梁，圈梁大小为厚度同墙厚，高度为240mm内配410钢

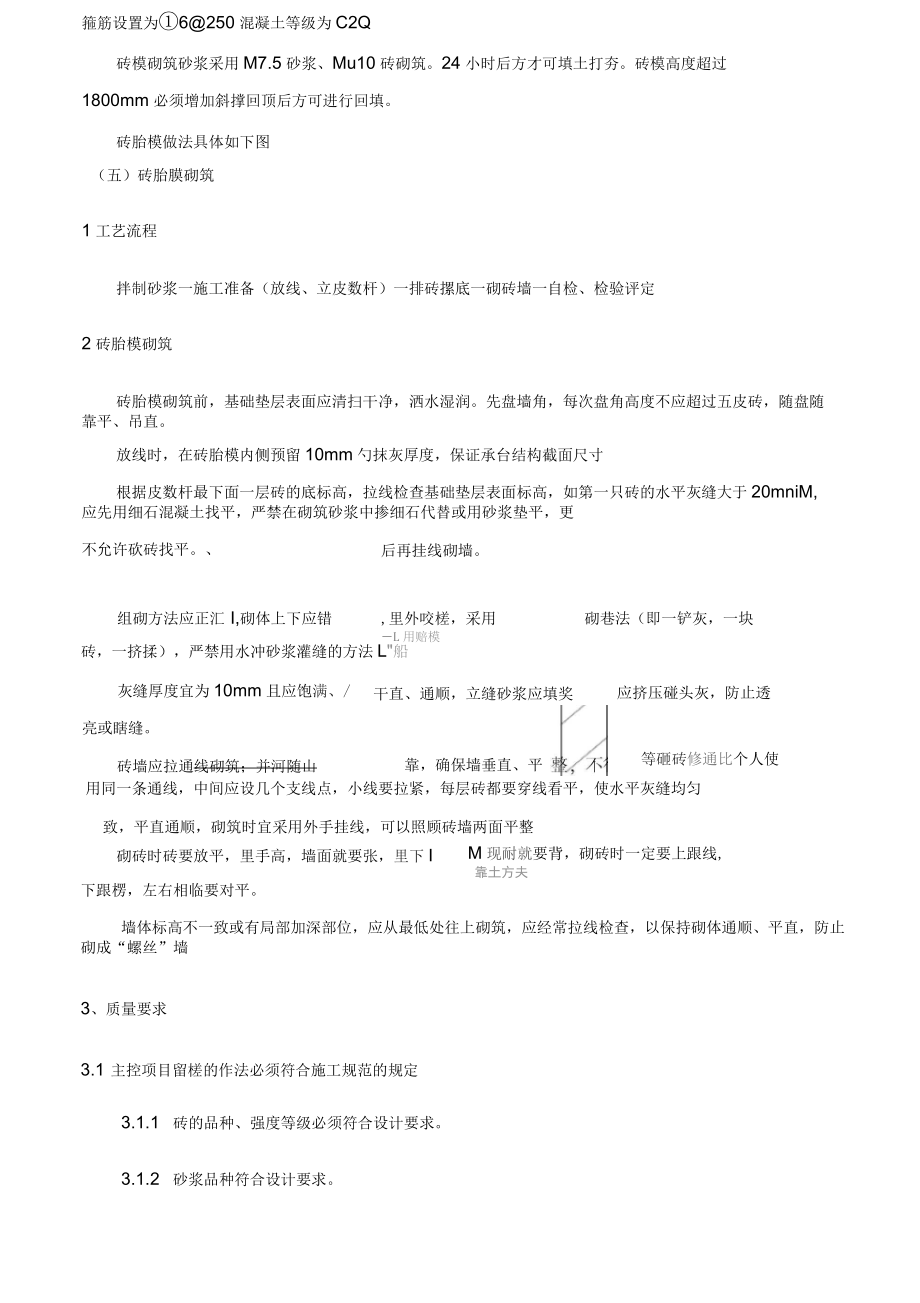

9、筋，箍筋设置为6250混凝土等级为C20,以加大砖模侧向抗压能力。开挖后承台底土质较差，如淤泥、流砂，需进行换填后再进入下一道工序，换填完成后在承台底部增加一道地圈梁，圈梁大小为厚度同墙厚，高度为240mm内配412钢筋，箍筋设置为6250混凝土等级为C2Q砖模砌筑砂浆采用M7.5砂浆、Mu10砖砌筑。24小时后方才可填土打夯。砖模高度超过1800mm必须增加斜撑回顶后方可进行回填。砖胎模做法具体如下图（五）砖胎膜砌筑1工艺流程拌制砂浆一施工准备（放线、立皮数杆）一排砖摞底一砌砖墙一自检、检验评定2砖胎模砌筑砖胎模砌筑前，基础垫层表面应清扫干净，洒水湿润。先盘墙角，每次盘角高度不应超过五皮砖，

10、随盘随靠平、吊直。放线时，在砖胎模内侧预留10mm勺抹灰厚度，保证承台结构截面尺寸根据皮数杆最下面一层砖的底标高，拉线检查基础垫层表面标高，如第一只砖的水平灰缝大于20mniM,应先用细石混凝土找平，严禁在砌筑砂浆中掺细石代替或用砂浆垫平，更后再挂线砌墙。组砌方法应正汇I,砌体上下应错,里外咬槎，采用L用赔模砖，一挤揉），严禁用水冲砂浆灌缝的方法L"船灰缝厚度宜为10mm且应饱满、/亮或瞎缝。砖墙应拉通线砌筑；并河随山砌巷法（即一铲灰，一块干直、通顺，立缝砂浆应填奖应挤压碰头灰，防止透靠，确保墙垂直、平等砸砖修通比个人使不允许砍砖找平。、用同一条通线，中间应设几个支线点，小线要拉紧，

11、每层砖都要穿线看平，使水平灰缝均匀致，平直通顺，砌筑时宜采用外手挂线，可以照顾砖墙两面平整砌砖时砖要放平，里手高，墙面就要张，里下IM现耐就要背，砌砖时一定要上跟线,靠土方夫下跟楞，左右相临要对平。墙体标高不一致或有局部加深部位，应从最低处往上砌筑，应经常拉线检查，以保持砌体通顺、平直，防止砌成“螺丝”墙3、质量要求3.1 主控项目留槎的作法必须符合施工规范的规定3.1.1 砖的品种、强度等级必须符合设计要求。3.1.2 砂浆品种符合设计要求。3.1.3 砌体砂浆必须饱满密实，实心砖砌体水平灰缝的砂浆饱满度不小于80%3.1.4 转角处严禁留直槎，其它临时间断处，。3.2 一般项目3.2.1砖

12、砌体上下错缝，每处无长度超过500mmz上的通缝。3.2.2砖砌体接槎处灰缝砂浆密实，缝、砖应平直。3.3允许偏差项目允许偏差(mrm检验方法轴线位置5钢尺垫层标图±5水准仪或拉线、钢尺检查截面内部尺寸±10钢尺垂直度5吊线相邻两垫层表明高低差3水准仪或钢尺4、砖胎膜施工注意事项：(1)做好施工人员现场技术交底，不能盲目进行施工；(2)严格按照技术规范和方案要求进行操作施工；(3)砖胎膜砌筑高度过高需分段砌筑，一次砌筑高度不得超过2000mm(4)砖胎膜砌筑完成后应待24小时后方可进行回填土施工；(5)做好地表水排放，防止地表水浸入回填土内，造成回填土质量问题；(6)如土方

13、及地下室施工在雨季期内进行，碎垫层及砌砖模、抹灰工作不宜采用成片施工的方法，若采用成片成段施工极易受到不可预测的雨天的侵扰，应按承台个数和小面积进行。对每天工程量进行合理安排，合理组织人力，对开挖完成后的承台基础梁及时进行砌筑胎膜、垫层施工，防止地表水侵蚀而造成返工。(六)抹灰砖胎模砌筑完毕，用1:3水泥砂浆在砖胎模内侧抹灰，抹灰厚度控制在10mmz内。抹灰的面层不得有爆灰和裂缝且表面应光滑、洁净、接搓平顺、线角顺直平直。各层抹灰之间及抹灰层和基层之间必须粘结牢固，不得有脱层空鼓。立面垂直度允许偏差3mm表面平整度允许偏差3mm阴阳角方正，允许偏差3mm（七）砖胎模侧土方回填1、土方要求本工程

14、按设计及规范要求对砖胎模后边土方进行回填，少量空间用C15素碎填塞。2、基底处理场地回填应先清除基底上坑穴中积水、淤泥和杂物，采取措施防止地表滞水流入填方区，浸泡地基，造成基土下陷。4、填土方法（人工填土法）（1）用手推车送土，以人工用铁锹、耙、锄等工具进行回填土。（ 2） 从场地最低部分开始，由一端向另一端自上而下分层铺填。每层虚铺厚度300mm，夯实至200mm。（ 3）深浅坑（槽）相连时，应先填深坑（槽），相平后与浅坑全面分层填夯。（ 4）较大面积人工回填用打夯机夯实。5、施工工艺（ 1）人力打夯前应将填土初步整平，打夯要按一定方向进行，一夯压半夯，夯夯相连，行行相连，两遍纵横交叉，分层

15、夯打。夯实基槽及地坪时，行夯路线应由四边开始，然后再夯向中间。（ 2）用平板振动式打夯机夯实时，一般填土厚度不宜大于250mm打夯前对填土应初步平整，打夯机依次打夯，均匀分布，不留间隙。（ 3）基坑回填应在相对两侧或四周同时进行回填与夯实。6、压实排水要求（ 1）填土层如有地下水或滞水时，应在四周设置排水沟和集水井，将水位降低。（ 2）已填好的土如遇水浸，应把稀泥铲除后，方能进行下一道工序（ 3）填土区应保持一定横坡，或中间稍高两边稍低以利排水。（ 4）当天填土，应在当天压实。（八）排水措施土方及地下室施工期间，为防雨水对基坑的冲刷浸泡，造成塌方、泥浆污染及基坑积水，应做好排水措施。在基坑底，

16、沿底板外围用砖砌排水沟和集水井，排水沟和集水井的设置、做法，详见承台土方开挖施工方案。土方开挖过程中应注意到，由于场地狭窄，故留设临时道路，临时道路留设时，要满足：便于机动车辆的行驶和回旋半径；路基不易受到塌方和雨水浸泡的危胁：应尽可能避开承台的要求，以利各方施工。（九）、施工注意事项1、砖胎模砌筑前应先将混凝土垫层清扫干净，由施工测量人员根据图纸设计尺寸，在基层上弹好砌筑墨线（边线）。（ 、砖胎模砌筑水泥砂浆必须在4h内用完，不得使用过夜砂浆。灰砂砖在砌筑前应适当淋水，表面吃水深度控制在05mm手感湿润为宜。3、砖胎模砌筑过程中,砂浆必须饱满,灰缝控制在10mmfc右,严禁产生通缝等现象发生

17、,必须每天的砌筑高度不超过1500mm。4、砌筑质量按砌筑施工质量验收标准要求，控制好平整度和垂直度。5、砖胎模砌筑完成自检合格后，应及时审报组织监理验收，对轴线和标高进行复核；6、砖胎模砌筑三天后，方可进行砖模周边空隙的土方回填。回填时应采用“薄填、慢速、多次”的方法，填土方一次厚度不应超过200mm回填土方分层夯实时要做好砖胎膜的保护工作，防止砖胎膜破坏。六、工程质量保证措施1、基本要求（1）严格按照公司质量保证的要求开展工作，使质量工作贯穿于各个部门、各个环节、各道工序。（2）抓好质量预控和质量意识教育。组织施工人员学习施工规范、操作规程和质量检查标准，进行技术交底和质量通病防治教育，使

18、施工人员了解工程概况，掌握工程要领及质量要求，做到人人心中有标准，个个心中求质量。（3）严把质量关。选用优质的设备，对工程中使用的各种设备把住采购和验收两个关。（4）坚持三级检查验收制度，严把分项工程验收关。在每个分项或工序施工过程中，认真执行操作班自检、施工员全面检、质量员核验检三道关。（ 5）建立工程质量保证体系和质量管理责任制，做好各级质量交底。2、施工保证措施（ 1）组织技术交底，向班组进行技术操作和质量标准的交底工作；（ 2）严格按设计图、施工方案和施工规范等组织指导施工；（ 3）砖胎模砌筑前，复核结构截面尺寸、标高；（ 4）砌筑砖胎模时，基坑周边必须做好防护，预防砖胎模垮塌；（ 5

19、）及时排清基坑积水，避免基坑长期浸泡。若砖胎模有裂隙，应作必要的填补，必要时拆除重新砌筑。3、质量保证体系3.1 、质量保证体系：实行全面、全员、全过程中的质量管理建立由班组、施工队、项目部组成的三级质量保证体系，定期召开质量分析会，对存在的问题全面分析，找出原因，制定对策，确保质量。施工过程中严格遵守监理程序，服从监理工程师各项指令。1、加强技术管理：认真贯彻各项目技术管理制度、开工前落实各项人员岗位责任制，做好技术交底，使每个施工人员做到对工程的总体要求明确，对本岗位职责、质量和技术要求有深刻了解。2、实行项目技术负责人质量负责制，建立完善的质量管理和质量信息网络，项目技术负责领导下的质量

20、管理小组，具有检查、监督、指导各班组、各工序的工作质量和工作成果的权利，并将检查结果上报项目经理部，做为考核班组和个人的依据并与经济收入挂钩。3、对影响成果质量的关键工序明确责任人，前一道工序对下道工序负责，凡不符合质量标准的前道工序不纠正不得转入下道工序。4、实行质检员24小时跟班作业制度，严格掌握各工序的质量标准，防患于未然。5、认真做好各种原始记录施工日记，做到准确、及时、齐全，整理汇总反馈信息，进一步指导施工。3.2 组织保证措施(1)项目经理为工程质量第一责任人，对质量安全负全责；(2)项目经理部的所有施工人员在项目经理的统一指挥下，分工协作负责督促检查各工种施工质量；(3)施工人员

21、组织情况及具体分工如下表:姓名职务主要工作项目经理主持项目部全向工作技术总工全面负责技术管理工作及方案、相应纠正措施的审批项目副经理全面负责现场管理及施工安全管理工作项目工程师全面负责方案落实交底、现场技术管理及指导工长现场施工管理总协调安全主任全面安全管理、组织现场应急救援施工员现场施工管理，负责传胎模砌筑。资料员资料管理测量员测量放线，标高*由线管埋施工员现场施工管理，负责土方回填、基坑排水质检员现场质量管理安全员现场安全管理张长华电工组长现场用电、机械管理吴志刚采购员物资采购(4)整个工程施工，均应在监理工程师的监督下进行.3.3 质量管理组织机构框图由于砖胎模施工较单一，工种较少，项目

22、部职能管理采用直线制，如下图:七、安全文明施工措施1、材料码放整齐，底部架空，并做好防雨措施。2、现场砖胎模砌筑每天应做到工完料清保证基坑作业面整洁。3、在施工之前由施工、质检员和安全员对班组操作工人和相关人员进行详细的技术和安全交底，确保施工作业的做法和现场操作安全技术要求人人清楚、明白；4、工人在施工时应配备足够的劳动保护用品：胶靴、安全帽等应备齐；5、进入工地不得赤脚、赤膊、穿拖鞋或高跟鞋；6、施工现场应做好应急保障的各项准备工作，建立由项目经理、专职安全员为主的安全管理领导小组，对发生的突发事件应及时处理，确保不留隐患。7、夜间施工要有足够的照明八、安全保证措施项目安全生产领导机构组长

23、：项目经理副组长：生产经理各作业队安全生产领导小组1、安全管理体系安全管理组织机构框建立健全安全生产保证体系，贯彻国图家有关安全生产和劳动保护方面的法律、法规，研究项目安全生产工作，发现问题，及时处理解决。逐级签订安全施工合同，使各级明确自己的安全目标，达到全面管理，消除事故隐患，实现安全生产的目的2、安全管理组织架构，3、安全管理制度班组长、兼职安全员1、坚持预防为主的原则，防患于未然，现场成立安全生产领导小组。设专职安全员，建立安全生产管理网络，经灯常检查督促安全生产，每周两次安全例操作人员自检、互检、交检会，强化安全意识，落实安全措施，做,安全保证体系到人人关心生产重视安全。2、进入现场

24、施工人员均必须穿戴劳保用品，配戴安全帽，遵守建筑安全操作规程和有关规定，各安全口挂设警示牌。3、所有机械操作人员均应有操作合格证，设备要经常检查，不可带病运转使用。4、现场24小时有专职电工值班，电器设备均要安装漏电保护器。5、严禁坑边大量堆放砖，基坑边严格按要求控制荷载，避免堆砖过高导致基坑塌方或砖垮塌。6、加强安全监控措施，必要时采取相应的应急措施，加以补救。4、安全技术措施（1）根据本工程场地、机械施工、配合工种多的特点，制定安全措施，建立安全责任制并定期开展安全活动。（2）各种机械，各工种要遵守各自的安全操作规程注意相互间的安全距离，施工机械不得撞击排水管、测量基点等。（4）现场出入口要设安全岗，配备专人指挥运砖、砂浆车辆，汽车司机要遵守交通法规和有关规定，按指定路线行驶，按指定地点卸砖、砂浆。（5）要遵守本地区，本工地安全、保卫、消防、市容，环卫，交通等管理规定。要加强工人的管理教育，工人要有“三证”，做到合法用工，上岗
