吊篮搭设施工方案

1、吊篮搭设施工方案、编制依据1、 ?建筑施工高处作业平安技术标准?JGJ/T5032-932、 ?高处作业吊篮平安规那么?JGJ5027-923、ZLP80型电动吊篮?产品使用说明书?4、?高处作业吊篮? GB19155- 2003 ;二、工程概况：天水？天庆国际工程位于天水市麦积区分路口，为一大规模开发的高品质住宅小区，由地下车库和地上多栋单体住宅楼组成。其中地下车库为1层。地上各单体楼为 14层的 住宅建筑。本工程平面形状呈长方形，外立面有飘窗、角窗和通长线条。本工程外墙设计为外保温涂料墙面，工程施工采用由无锡市龙升建筑机械提供的ZLP630电动吊篮作为施工脚手架。三、设备选型1、设备参数采

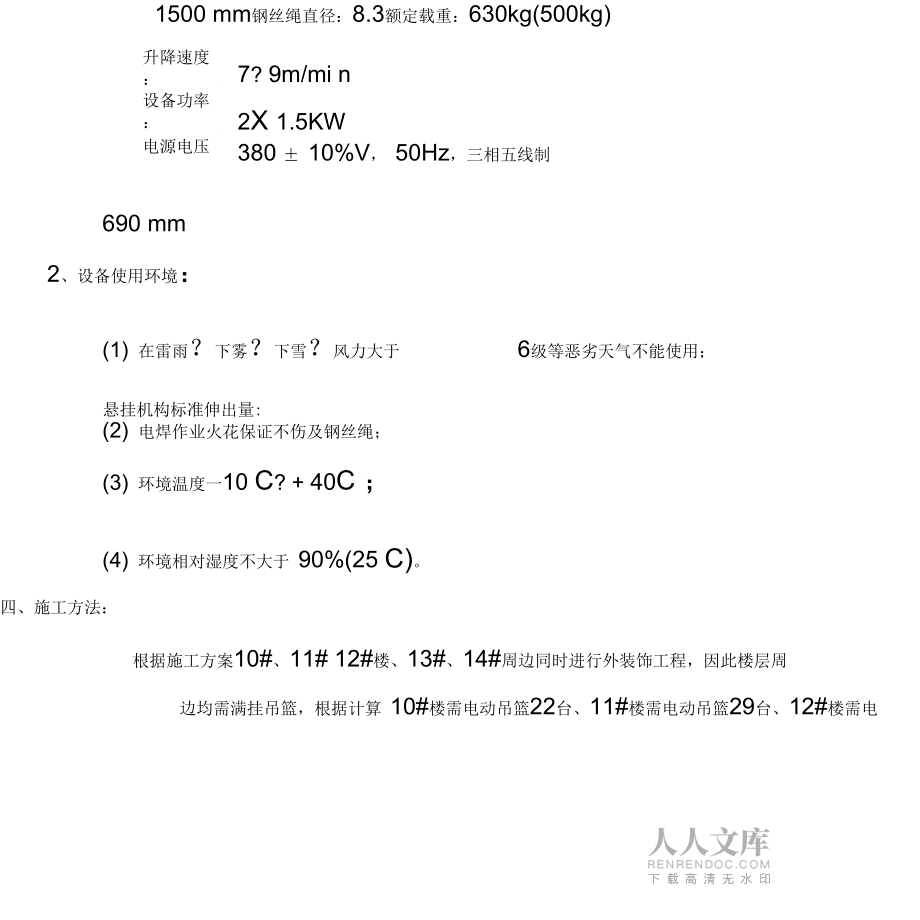

2、用ZLP630型吊篮，其技术性能如下:平台长度:本工程使用2.0m、3.0m、4.0m、5.0m、6.0m (6.5m 7m)等多种规格平台宽度:1500 mm钢丝绳直径：8.3额定载重：630kg(500kg)690 mm升降速度：7? 9m/mi n设备功率：2X 1.5KW电源电压：380 ± 10%V， 50Hz，三相五线制悬挂机构标准伸出量:2、设备使用环境：(1) 在雷雨？下雾？下雪？风力大于6级等恶劣天气不能使用；(2) 电焊作业火花保证不伤及钢丝绳；(3) 环境温度一10 C? + 40C ；(4) 环境相对湿度不大于 90%(25 C)。四、施工方法：根据施工方案1

3、0#、11# 12#楼、13#、14#周边同时进行外装饰工程，因此楼层周边均需满挂吊篮，根据计算 10#楼需电动吊篮22台、11#楼需电动吊篮29台、12#楼需电动吊篮29台、13#、14#楼需电动吊篮38台详见吊篮平面布置图安装程序:1、悬挂机构安装及调整： 安装地面尽量选择水平面，本工程在屋面露台和14层内安装 悬挂支架的安装高度应使前梁底面略高于女儿墙高度10? 20cn) 0 前梁伸出端悬伸长度 1.5m 、前后座间距离 4.5m间留出余量使钢丝绳 张紧加强钢丝绳，使前梁略微上翘3-5 厘米，产生预应力，提高前梁刚度 装卡钢丝绳，绳卡应从吊装点处开始依次卡紧，并在最后一个绳卡和前一个绳

4、卡有少许拱起。钢丝绳放完后应将 垂放钢丝绳，将钢丝绳自由盘放在楼面，将绳头仔细抽出后沿墙面缓慢向下滑下。缠结的绳小心分开压住，地面多余的钢丝绳仔细盘好扎紧。 悬挂支架定位后，将前、后座脚轮用销栓固定好。2、悬吊平台的安装：悬吊平台的安装顺序以三节组合为例：前栏片1 |f底廉后诧r丄V/11悬吊平台的安装、调整： 选择平整的地坪做安装面。 将根本节对接处对齐预紧，保证预紧后整个平台框架平直 安装两端提升机架应使平安锁支架朝向平台外侧。 装好后均匀紧固全部连接螺栓。3、平安锁及提升机的安装:平安锁安装平安锁和提升机分别安装于悬吊平台两端平安锁支架和提升机支承中,时应使摆臂滚轮朝向平台内侧提升机安装

5、于悬吊平台内，安装时先将提升机搬运至悬吊平台内，使提升机反面的矩形凹框对准提升机支承，插入销轴并用锁销锁定后，在提升机箱体上端用二只连接螺栓将提升机固定在提升机安装架的横框上。也可以在通电后，在悬吊平台外将工作钢丝绳穿入提升机内，并点动上升按钮将提升机吊入悬吊平台内进行安装。采用后一种方法 安装时，须将提升机出绳口处稳妥垫空，并在钢丝绳绳头露出出绳口时用手小心将绳引呻b(4500mm)呻 a(1500mm).呻 a(1500mm )4女儿墙出，防止钢丝绳头部冲击地面而受损4 ? 电气箱安装电气箱安装于悬吊平台中间部位的后栏片上，电箱门应朝向悬吊平台内侧，用二个吊攀将电箱固定在栏片的栏杆上。电气

6、箱安装固定后，将电源电缆、电机电缆、操纵开关电缆的接插头插入电箱下端的相应插座中。吊篮电气箱的电源从楼层两个分配电箱集中供应， 380V, 三相五线。各楼分配电箱 设在 8 楼。5. 通电、检查 1 通电前检查内容 顶面悬挂机构应安放平稳，固定可靠，连接螺栓无松动，平衡配重块安装可靠。 钢丝绳连接处的绳卡安装正确，螺母拧紧可靠。 悬垂钢丝绳分开，无绞结、缠绕和折弯。 提升机、平安锁及悬吊平台安装正确，连接可靠，连接螺栓无松动或虚紧，连接 处构件无变形或开裂 现象。 电缆接插件接插正确无松动，保险锁扣可靠锁紧。 吊篮电气控制箱应有可靠的防水措施。 吊篮电气控制箱应有可靠的接零保护。 施工电缆立面

7、上无明显突出物或其它障碍物。2通电后检查内容： 闭合电箱内开关，给电气系统通电。 将转换开关置于左位置，分别点动操纵开关的上升和下降按钮，左提升机电机正 反运转是否正常。 电机应同时正、反运 将转换开关置于中间位置，分别点动操纵开关的上升和下降按钮，左、右提升机转。 将转换开关置于中间位置，启动左右提升机后 ，按下电箱门上紧停按钮红色 电机停止运转旋动紧停按钮使其复位后，可继续启动 将转换开关置于中间位置，启动左提升机，分别按下各行程开关触头，同时电机 应停止运转。放开触 头后，可继续启动 不进时将钢丝绳略为6、穿工作钢丝绳 穿工作钢丝绳：位于悬挂机构前梁端头内侧位置的二根钢丝绳为工作钢丝绳，

8、将其 穿入提升机机内。 将钢丝绳穿入端穿过平安锁摆臂上的滚轮槽，然后插入提升机上端进绳口，至插 提起后再用力下插，使钢丝绳卡紧在提升机内。 转动转换开关并按下相应的上升按钮，使钢丝绳平稳地自动穿绕于提升机的转动 盘上。 将穿出的钢丝绳通过提升机支架下端，垂直引放到悬吊平台外侧，并盘放好。 两端提升机分别穿绳至钢丝绳拉紧时即应停止， 然后将转换开关转至中间位置， 拉住悬吊平台两端， 点动上升按钮，同时 使其在自重作用下平稳处于悬吊状态，防止悬 吊平台离开地面时与墙面或其它物体撞击。 待悬吊平台 离地面约 20 30 厘米时停止上升， 并检查悬吊平台是否处于水平状态，如有倾斜，可将转换开关 转至低

9、端检查，并点动上 按钮，使悬吊平台低端提升直至处于水平位置。7 、穿平安钢丝绳 位于悬挂机构前梁端头外侧的二根钢丝绳为平安绳，将其穿入平安锁内。穿绳时， 将 钢丝绳穿入端插入平安锁上方 的进绳口中，用手推进，自由通过平安锁后，从平安锁 下方的出绳口将钢 丝绳拉出，直至将钢丝绳拉紧。8、安装重锤 重锤是固定在钢丝绳下端用来拉紧和稳定钢丝绳的配重块，是防止悬吊平台在提升时将钢丝绳 同时拉起而影响悬吊平台正常运行。安装时，将二个半片夹在钢丝绳下端离 开地面约 56 厘米，然后用螺栓 紧固于钢丝绳上。9、验收、交接吊篮安装完毕后， 组织有关人员对所有吊篮进行满载试验和验收。验收合格后填写 吊篮安装交底

10、验收 登记表、吊篮平安操作交 底、吊篮平安技术交底表，由工程负责人、 平安员及班组负责人签字前方可投入使 用。验收内容：A ? 平台及悬挂机构，安装是否符合要求；B. 配重的重量及块数是否符合要求 25 kgX 32 块 40 块；C. 悬挂机构的抗倾覆系数是否大于 2;D. 钢丝绳无扭结、挤伤、松散；磨损、断丝不超限，悬挂、绕绳方式及悬重均正确E. 电器系统有无平安保护装置、电缆有无破损；F. 平安锁是否灵敏可靠提升机电动系是否灵敏可靠。G. 电机无异响、过热，启动正常、制动可靠10、电动吊篮的拆卸程序： 1 将平台停放平整的地面上，拆下绳坠铁； 2 切断电源； 3 将电源从临时配电箱和吊篮

11、上拆下，并卷成圆盘； 4 将钢丝绳卸下拉到上方，并卷成圆盘扎紧；拆下销轴下前后拉杆 5 最后拆卸屋面悬挂装置，并做好保护工作。 拆下销轴卸下前后梁。 放稳前支架。 取下配重块五、电动吊篮安装平安考前须知1、吊篮必须严格按照?产品使用说明书?要求进行安装。无裂纹、裂缝；检查受力构件外表锈蚀情况，其2、安装前应仔细检查所有待装结构件有无明显弯曲、扭曲或局部变形；检查焊缝有10锈蚀深度不得大于原厚度凡有缺陷的构件坚决更换或修复后再用3、悬 挂机构是吊篮的“根，它直接关系到作业人员的生命平安，安装时必须注意下列事项：的措施1)当现场确无安装前支架条件时，必须在专业技术人员指导下，采用平安、有效2) 前

12、横梁外伸悬臂距离不得大于?产品使用说明书?规定的最大极限尺寸；前后支架间距不得小于?产品使用说明书?规定的最小极限尺寸；配重块数量不得少于?产 之间的联接必须稳定可靠。当现场确实无法 满足上述安装条件时，必须征得制造厂的同 长梁或在其技术人员指 导下增加配重块数量及补偿措施。最终必须满足横梁的强度及刚度数量，并且与后支架 品使用说明书?规定的意，由其提供专用加要求，满足整机稳定 力矩与倾覆力矩之比大于 2 的标准要求3) 前支架与支承面的接触应扎实稳定4)悬挂机构横梁安装应保证水平。其水平高度差w 2% 横梁长度，而且只允许前高 后低，不允许前低5)拉纤钢丝绳在安装前，应检查纤绳是否存在损伤或

13、缺陷。确定合格后再按本方案前述要求安装绳 卡。张紧纤绳时，必须严格按?产品使用说明书?的要求进行，不得使纤绳过松或过紧。过松会使横梁受力过大，过紧会使横梁失稳破坏6) 吊篮的两组悬挂机构之间的安装距离应与悬吊平台两吊点间距相等，其误差w 5cm4、 工作钢丝绳和平安钢丝绳安装前应逐段仔细检查是否存在损伤或缺陷，钢丝绳上附 彻底清理，对不符合要求的钢丝绳应坚决更换。玻璃胶等污物必须着的涂料、水泥、5、对独立保险绳，安装前应逐段严格检查有无损伤。&提升机在安装前必须确定是经过检修和保养合格的，安装时必须采用螺栓将其可靠 架上。地固定在悬吊平台的吊7、平安锁在安装前必须确定是在有效标定期内六

14、、 电动吊篮撤除平安考前须知1、吊篮拆卸时必须先将工作平台降至地面，不得悬空拆卸。2、吊篮拆卸必须先断开电源后再拆电气箱。3、拆卸钢丝绳时应将钢丝绳拉到上方，并卷成圆盘扎紧，然后再将固定点拆下；4、拆卸吊篮悬挂机构时必须在平安区域内进行，拆卸人员临边作业应系好平安带七、 平安验算计算简图如下：下，线，并切断电源锁好控100kg,配重块为32块x 25kg=800kg,悬挂机构前梁长1500mm,前后支架间距离4500mm ,计算抗倾覆平安系数:按照JG/T5032 - 93规定，抗倾覆系数不得小于2 即:K = M 抗/ M 倾=G?b / F ?a > 2式中：K 抗倾覆系数;F-悬吊

15、平台、提升机构、电气系统、钢丝绳、额定载重量等荷载的总和，其中：钢丝绳重量：0.3作规程kg/ mx4 根 x 100 m = 120 kg电缆线重量：0.2 kg / mx 1根x 100 m = 20kg平台及提升机构总重量 kg额定载(6m) :370重：630 kgG 配重重量：32 x 25 kg = 800 kga承重钢丝绳中心到支点间的距离b 配重中心到支点间的距离 4.5 m1.5 mM 抗=G?b = 800x 4.5 = 3600 kg ? MM 倾=F?a = 1140x 1.5 = 1710kg ? MK = M 抗/M 倾=G?b / F ?a =3600 kg ?

16、M / 1710kg ? M =2.11 > 2 八、平安操满足要求使用吊篮的人员均应身体健康，精神正常，经过专业技术人员平安技术培训，考核合格前方可上岗；未经培训考核合格人员不得动用吊篮。吊篮屋面悬挂装置应安装齐全、可靠、稳定；配重压铁32块，吊篮前臂挑出长度必须遵循使用说明书切断钢丝绳造成危吊篮额定载荷630公斤悬吊平台长度 6m以上时为500公斤，严禁超载使用提升机钢丝绳入口应严防砂石、螺钉、螺母、钢丝等杂物入内，以免提升机咬死上吊篮作业前必须检查缆悬挂机构，插紧固件是否连接牢靠线配重块与，篮钢丝I&E平安锁灵绳符合技术要求，制动性能是否可靠电箱漏电保护开关制箱8、每次使用

17、前均应在 2 米高度下空载运行 2 3 次，确认无故障方可使用9、每次吊篮运行只能由一个人控制，在运行前提醒篮内其他人员并确定上、下方无篮内作业人员必须保证二人，不允许单独一人进行作业，以便突然停电时，可二人分别操作手动下降装置平安障碍物方可运行。吊落地。作，使用中严格执5、对管理人员违章意外坠落。可使用，非专业技术合格后，方可上机操人员进行排除。10、吊篮上工作时必须戴好平安帽，系好平安带，严禁酒后上吊篮作业11 、上、下吊篮时应先将平安带的平安绳系好在吊篮上，再进行上、下，以免发生12 、当吊篮任一部位有故障时均不得使用，应待专业技术人员维修，排除故障前方 人员严禁自行拆、改 任何部位。1
