机械设计濮良贵第九版试卷

1、学院机电与建筑工程学院 出卷教师 易建钢等 系主任签名制卷份数专业 机制专业等 班级编号江汉大学20102011学年第一学期机械设计考试试卷（B卷）课程编号：课程名称：机 械 设 计得分评分人试卷类型：A匚、B匸卷 考试形式：开匚、闭臣 卷 考试时间：120分钟题号k二二二-三四五六总分总分人得分、填空题（本大题共10小题，每小题2分，共20分）1. 刚度是指机械零件在载荷作用下抵抗变形_的能力。零件材料的弹性模量越小，其刚度就越_大_。2. 带传动传递的圆周力F与紧边拉力F1和松边拉力F2的关系是F=F1-F2_o3. 润滑油的_油性越好，则其产生边界膜的能力就越强;粘性越大，则其内摩擦阻力

2、就越大。4. 在蜗杆传动中，蜗杆的头数越少，则传动效率越_低_,自锁性越_好_。5. 带传动正常工作时不能保证准确的传动比，是因为_弹性滑动_。6. 设计滚子链时，链的节数尽量取偶数、两链轮的齿数一般取 奇数 。7. 设计非液体润滑轴承的计算准则是_pp, pv pv, v v o8. 在疲劳曲线图中，以横坐标的应力循环基数为分界点，可分为有限 寿命区和 无限寿命区。9. 普通螺纹的公称直径指的是螺纹的大径，计算螺纹危险截面时使用的是螺纹的小径 。齿轮传动的5种失效形式是轮齿折断、齿面磨损、齿面点蚀、齿面胶合和塑性变形。得分评分人二、选择题（本大题共10小题，每小题2分，共20分）1. 当摩擦

3、系数与初拉力一定时，则带传动在打滑前所能传递的最大有效拉力随B的增大而增大。A. 带轮的宽度B.小带轮上的包角C.大带轮上的包角D.带的线速度2. 设计普通平键时，键的截面尺寸是由D决定的。A.键的强度B.键的刚度C.相应轴段的长度D.相应轴段的直径3. 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓C 。A.必受剪切力作用B.必受拉力作用C.同时受到剪切与拉伸D.既可能受剪切，也可能受挤压作用4. 平键连接能传递的最大扭矩T，现要传递的扭矩为1.5T，则应 C 。A.安装一对平键B.键宽b增大到1.5倍C. 键长L增大到1.5倍D.键高h增大到1.5倍5. 在承受横向载荷或旋

4、转力矩的普通紧螺栓组连接中，螺栓杆C 作用。A.受应切力B.受拉应力C.受扭转切应力和拉应力D. 既可能只受切应力又可能只受拉应力6径向滑动轴承的直径增大1倍，长径比不变，载荷及转速不变，则轴承的pv值为原来的B 倍。A. 2B. 1/27. 滚动轴承的额定寿命是指同一批轴承中A. 99 %C. 95 %8. A离合器接合最不平稳。A.牙嵌B.摩擦9. 轮齿弯曲强度计算中的齿形系数 YFa与A.齿数Z1C. 4D. 1/4B 的轴承能达到的寿命。B. 90 %D. 50 %C. 安全D.离心C 无关。B.变位系数xC.模数mD.斜齿轮的螺旋角310. 45钢的持久疲劳极限二-二270MPa，设

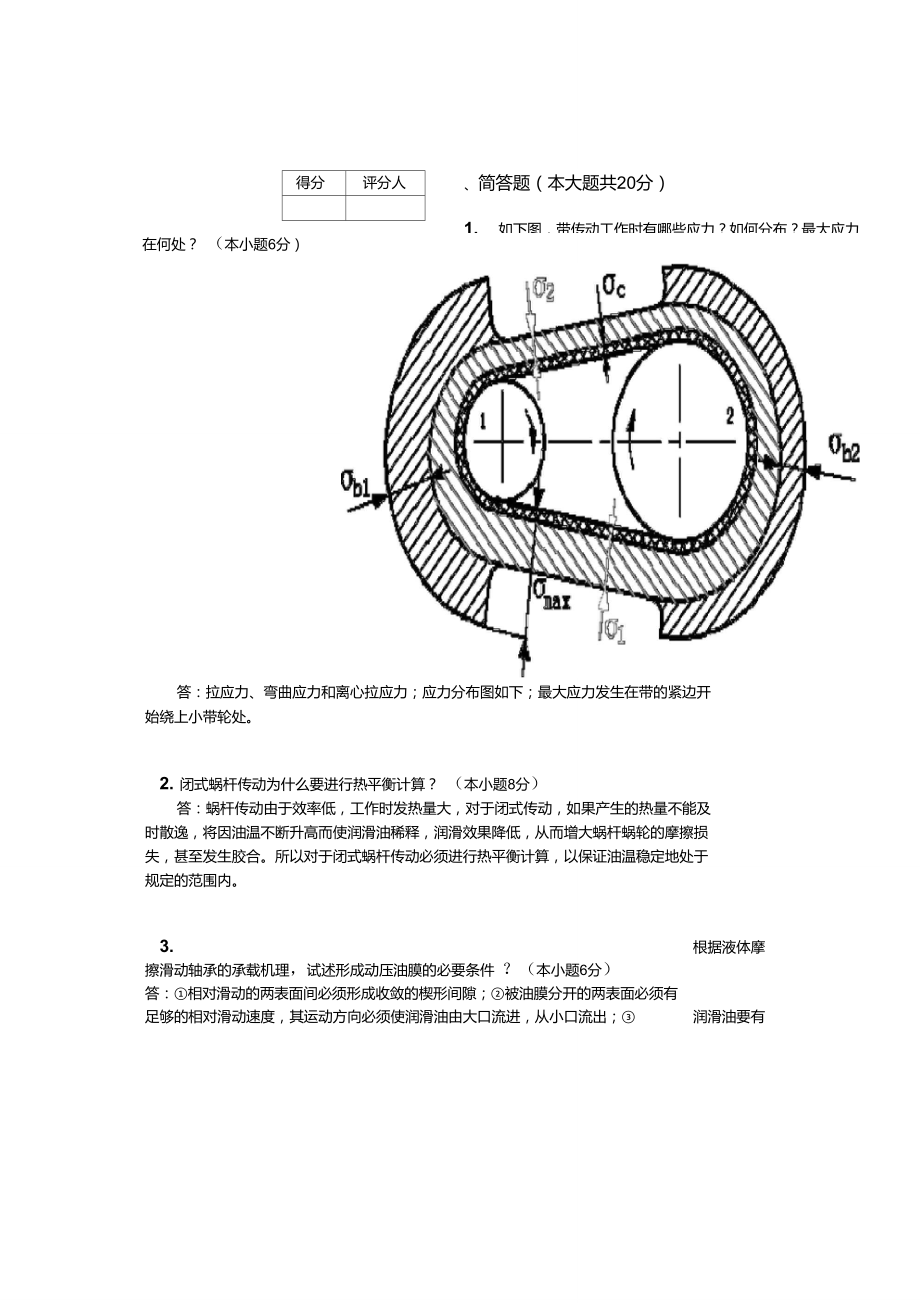

5、疲劳曲线方程的幕指数m = 9，应力循环基数N0 =5 105，当实际应力循环次数N =104次时，有限寿命疲劳极限为 _CMPaA. 135B. 417C. 539D. 175得分评分人、简答题（本大题共20分）1. 如下图，带传动工作时有哪些应力？如何分布？最大应力点在何处？ （本小题6分）答：拉应力、弯曲应力和离心拉应力；应力分布图如下；最大应力发生在带的紧边开 始绕上小带轮处。2. 闭式蜗杆传动为什么要进行热平衡计算？ （本小题8分）答：蜗杆传动由于效率低，工作时发热量大，对于闭式传动，如果产生的热量不能及 时散逸，将因油温不断升高而使润滑油稀释，润滑效果降低，从而增大蜗杆蜗轮的摩擦损

6、 失，甚至发生胶合。所以对于闭式蜗杆传动必须进行热平衡计算，以保证油温稳定地处于 规定的范围内。3. 根据液体摩擦滑动轴承的承载机理，试述形成动压油膜的必要条件 ？（本小题6分） 答：相对滑动的两表面间必须形成收敛的楔形间隙；被油膜分开的两表面必须有 足够的相对滑动速度，其运动方向必须使润滑油由大口流进，从小口流出；润滑油要有一定粘度，有足够充分的供油量，以维持润滑油的连续流动。得分评分人四、分析计算题（本大题共2小题，共30分）1.如图所示，两根梁用 8个4.6级普通螺栓与两块钢盖板相连接，梁受到的拉力 F=28kN，摩擦系数f=0.2，控制预紧力，试确定所需螺栓的直径。（本 小题15分）解

7、：已知 Z=4，i=2;（2 分）取 Ks=1.2（ 2 分）（3分）则 Fo>=KsF/（ fZ）i=1.2*28000/0.2*4*2=21000二 s=240注意:二=j/S=240/1.25=192（ 3 分）1、Ks取1.1 1.3,对计算结果有影响,但不扣分4*1.3*21000二 *192=13.46mm（5 分）2. 一根轴用两个角接触球轴承支承，如图所示。L1=40mm，L2=200mm，轴端作用有轴向力Fae=820N,径向力Fre=1640N.试分别求出两轴承分别所受的径向载荷 Fr1、F2和轴向载 荷Fa1、Fa2 （注：轴承派生轴向力 Fd=0.68Fr）。（本小题15分）解：Fr2 L2 = Fee *( Li L2 )1640*240Fr21968 N200Fri 一(Fr2 - Fre) 一328NFd1 =0.68Fr1 =223NFd2 =0.68Fr2 =1338NFd1 - Fae =1043 : Fd2 =1338N压紧，二放松Fa1 =Fd2 Fae =1338 一820 =518NFa2 二 Fd2 =1338N（4分）（4分）（3 分）(4 分)得分评分人五、结构改错题（本大题共10分）如图所示的轴系结构有错误和不合理的地方，请指出并说明原因
