不锈钢管施工工艺

1、不锈钢管施工工艺1、施工工艺流程施工准备材料进场检验下料放线支、吊架制作安装阀门检验管道焊接安装f酸洗、钝化-系统试压-管道清洗a.不锈钢管焊接工艺：焊接材料：不锈钢焊丝，61.5-2.0mm焊接形式：手工无填充氮弧自熔焊质量标准：焊缝外观与母体表面平齐，呈鱼鳞状，无氧化、气孔、裂纹凸凹表面熔合、错边等缺陷，焊缝宽度为母材厚度的2倍左右。内壁要求：光滑，与母体内壁平齐，其它同上。b、操作工艺：将对接两部件的两个端面用坐拐尺卡校修磨绝对平齐、垂直，达到两端面靠近后无透视线为准，多焊点将两端面点焊牢固，距焊缝两端加堵成腔，调整好充气气压和焊机气压，使充气处于流动状态。将管内空气排净后再施焊。对于管

2、道内充氮气一般采用的方法有：采用堵板将管道焊件两头堵上，用氮气胶管把氮气送入管内，被焊管件内的氮气纯度达到焊接要求时方可进行施焊。采用速溶纸将管道焊件焊口堵上，从焊口处用氮气胶管直接送气到管内，以达到氮弧焊接条件要求，完成焊接。c、焊后处理：焊件施焊完成后，必须等金属晶体完成结晶后，一般在24小时后。采用酸洗方法来处理焊口，清除因加热而产生的晶间腐蚀、析出的碳化物。以保证焊件表面的耐腐蚀性和机械性能。2、施工技术和方法a、放线管道安装前应先行对管道支架进行放线定位。 定位首先根据设计要求定出固定支架 （如有补偿器的）的位置；根据管道综合管线定的标高，把同一水平面直管段的两端支架位置画在墙上或柱

3、上。根据两点间的距离和坡度大小，算出两点问的高度差，标在末端支架位置上；在两高差点拉一根直线，按照支架的间距在墙上或柱上标出每个支架位置。b、支吊架制作安装管道支吊架的制作应按照图样要求进行施工，如要代用材料应取得设计者同意；支吊架的受力部件，如横梁、吊杆及螺栓等的规格应符合设计及有关技术标准的规定；管道支吊架、支座及零件的焊接应遵守结构件焊接工艺。管道支架安装方法膨胀螺栓法：适用于角形横梁在墙上的安装。做法是：按坡度线上支架定位十字线向下量尺，画出上下两膨胀螺栓安装位置十字线后，用电钻钻孔。清除孔内灰磴，套上锥形螺栓拧上螺母，打入墙孔直至螺母与墙平齐，用扳手拧紧螺母直至胀开套管后，打横梁穿入

4、螺栓，并用螺母紧固在墙上。预埋焊接法：在预埋的钢板上，弹上安装坡度线，作为焊接横梁的端面安装标高控制线，将横梁垂直焊在预埋钢板上，并使横梁端面与坡度线对齐，先电焊校正后焊牢。抱柱法：管道沿柱子安装时，可用抱柱法安装支架。做法是把柱上的安装坡度线，用水平尺引至柱子侧面，弹出水平线作为抱柱托架端面的安装标高线，用两条双头螺栓把托架紧固于柱子上，托架安装一定要保持水平，螺母应紧固。c、管道安装在下车、搬运、施工中一定注意对管子的保护，否则容易产生破坏。不锈钢管安装前要对管子进行脱脂处理，处理后的每根管子用塑料堵头将管子两端口封堵，防止异物或油渍对已脱脂好的管道再污染，并对管子做好标记,防止混用不锈钢

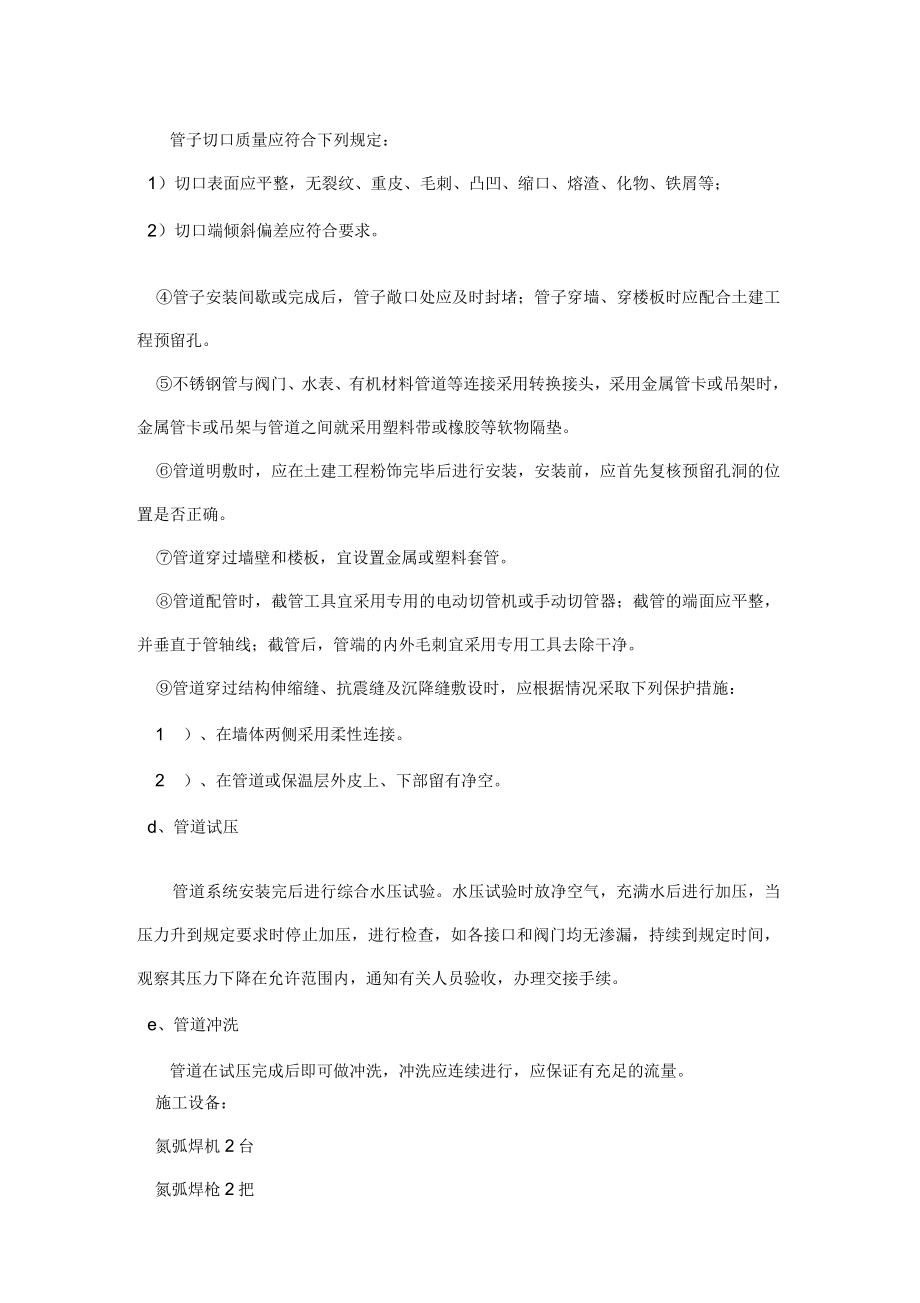

5、管应采用机械或等离子方法切割。管子切口质量应符合下列规定：1）切口表面应平整，无裂纹、重皮、毛刺、凸凹、缩口、熔渣、化物、铁屑等；2）切口端倾斜偏差应符合要求。管子安装间歇或完成后，管子敞口处应及时封堵；管子穿墙、穿楼板时应配合土建工程预留孔。不锈钢管与阀门、水表、有机材料管道等连接采用转换接头，采用金属管卡或吊架时，金属管卡或吊架与管道之间就采用塑料带或橡胶等软物隔垫。管道明敷时，应在土建工程粉饰完毕后进行安装，安装前，应首先复核预留孔洞的位置是否正确。管道穿过墙壁和楼板，宜设置金属或塑料套管。管道配管时，截管工具宜采用专用的电动切管机或手动切管器；截管的端面应平整，并垂直于管轴线；截管后，管端的内外毛刺宜采用专用工具去除干净。管道穿过结构伸缩缝、抗震缝及沉降缝敷设时，应根据情况采取下列保护措施：1）、在墙体两侧采用柔性连接。2）、在管道或保温层外皮上、下部留有净空。d、管道试压管道系统安装完后进行综合水压试验。水压试验时放净空气，充满水后进行加压，当压力升到规定要求时停止加压，进行检查，如各接口和阀门均无渗漏，持续到规定时间，观察其压力下降在允许范围内，通知有关人员验收，办理交接手
