数电复习题(含答案)

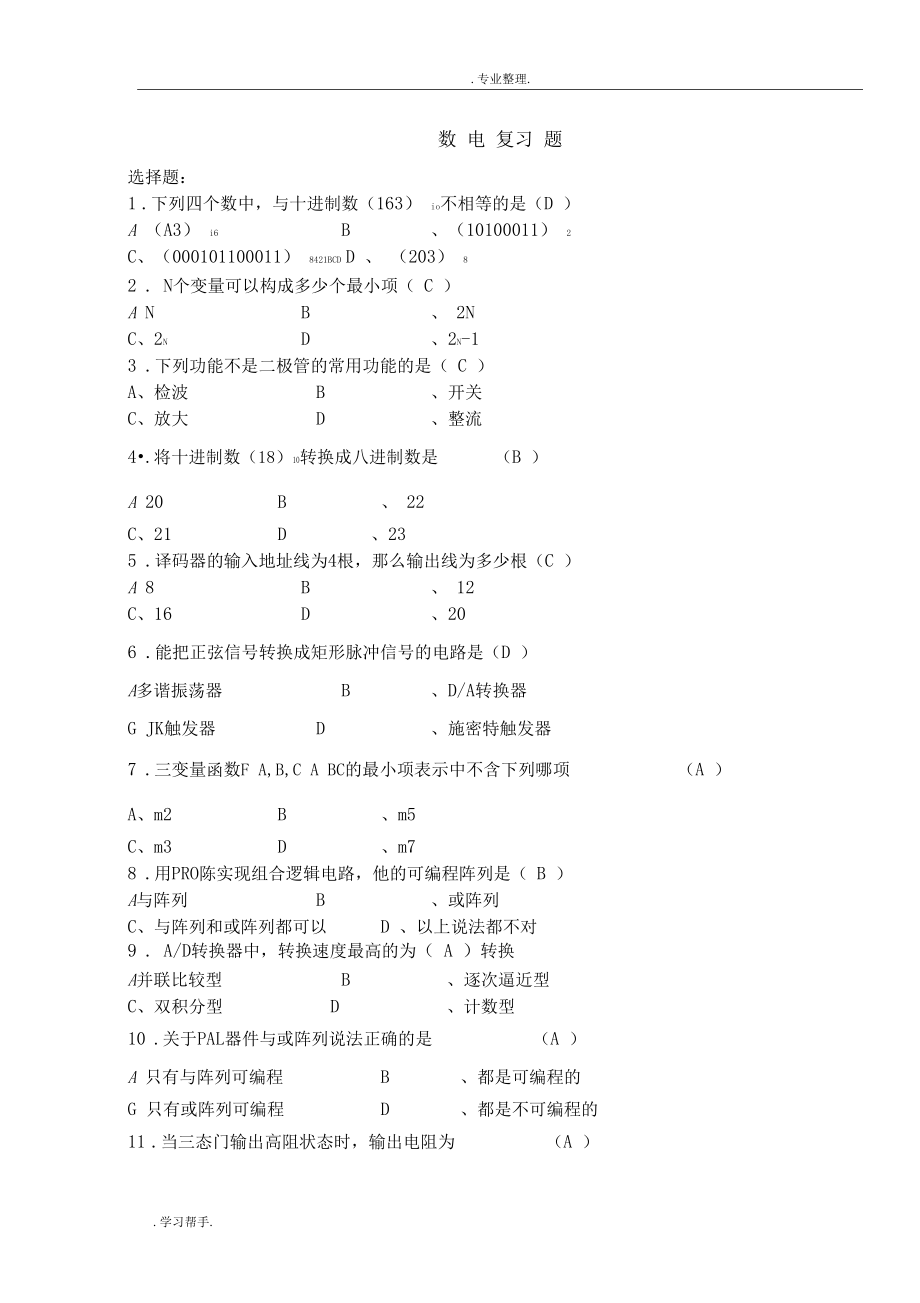

1、.专业整理.数 电 复习 题选择题：1 .下列四个数中，与十进制数（163） io不相等的是（D ）A （A3） i6B、（10100011） 2C、（000101100011） 8421BCD D 、 （203） 82 . N个变量可以构成多少个最小项（ C ）A NB、 2NC、2ND、2N-13 .下列功能不是二极管的常用功能的是（ C ）A、检波B、开关C、放大D、整流4.将十进制数（18）10转换成八进制数是（B ）A 20B、 22C、21D、235 .译码器的输入地址线为4根，那么输出线为多少根（C ）A 8B、 12C、16D、206 .能把正弦信号转换成矩形脉冲信号的电路是（

2、D ）A多谐振荡器B、D/A转换器G JK触发器D、施密特触发器7 .三变量函数F A,B,C A BC的最小项表示中不含下列哪项（A ）A、m2B、m5C、m3D、m78 .用PRO陈实现组合逻辑电路，他的可编程阵列是（ B ）A与阵列B、或阵列C、与阵列和或阵列都可以D 、以上说法都不对9 . A/D转换器中，转换速度最高的为（ A ）转换A并联比较型B、逐次逼近型C、双积分型D、计数型10 .关于PAL器件与或阵列说法正确的是（A ）A 只有与阵列可编程B、都是可编程的G 只有或阵列可编程D、都是不可编程的11 .当三态门输出高阻状态时，输出电阻为（A ）A、无穷大B、约100欧姆C、无

3、穷小D、约10欧姆12为使采样输出信号不失真地代表输入模拟信号，采样频率fs和输入模拟信号的最高频率flmax的关系是（Cf s , f Im axB、 f s & f Im axG f s 2 f Im axD、 fs< 2fImax13.下列说法不正确的是（C）A.集电极开品&的门称为OC门B.三态门输出端有可能出现三种状态（高阻态、高电平、低电平）C. OC门输出端直接连接可以实现正逻辑的线或运算D.利用三态门电路可实现双向传输14 .以下错误的是（B ）A.数字比较器可以比较数字大小B.实现两个一位二进制数相加的电路叫全加器C.实现两个一位二进制数和来自低位的进位

4、相加的电路叫全加器D.编码器可分为普通全加器和优先编码器15 .下列描述不正确的是（A ）A.触发器具有两种状态，当 Q=1时触发器处于1态B.时序电路必然存在状态循环C.异步时序电路的响应速度要比同步时序电路的响应速度慢D.边沿触发器具有前沿触发和后沿触发两种方式，能有效克服同步触发器的空翻现象16 .离散的，不连续的信号，称为（ B ）。A.模拟信号B.数字信号17 .组合逻辑电路通常由（ A ）组合而成。A.门电路 B. 触发器 C. 计数器18 .8线一3线优先编码器的输入为I017 ,当优先级别最高的I7有效时，其输出;的值是（C ）。A. 111B.010C.000D.10119.

5、十六路数据选择器的地址输入（选择控制）端有（ C ）个。A. 16B.2C.4D.820. 一位8421BC则译码器的数据输入线与译码输出线的组合是（ C ）。A. 4:6B.1:10C.4:10 D.2:421. .函数F A A B的结果是（C ）A. ABB.AbC. ABD.AB22. ROM!于（A ）0A.组合逻辑电路B.时序逻辑电路23. 有一个左移移位寄存器，当预先置入1011后，其串行输入固定接0,在4个移位脉冲CP作用下，四位数据的移位过程是（ A ）。A.1011-0110-1100-1000 0000 B.1011-0101-0010-0001 000024. 一个二进

6、制序列检测电路，当输入序列中连续输入5位数码均为1时，电路输出1,则同步时序电路最简状态数为 （B ）A. 4B. 5C. 6D. 725.可以直接现与的器件是（A ）A. OC 门B. I2L 门C. ECL 门D. TTL门26. 16个触发器构成计数器，该计数器可能的最大计数模值是（ D ）A. 16B. 32C.162D. 2 1627 .用1KX 1位的RAMT展成4Kx 2位应增加地址线（B ） 根。A.1B.2C.3D.428 .能把正弦信号转换成矩形脉冲信号的电路是（ D ）A.多谐振荡器B.D/A转换器C.JK触发器D.施密特触发器29 .接通电源就能输出矩形脉冲波形的是（A

7、 ）A.多谐振荡器B.D/A转换器C.JK触发器D.施密特触发器30 .在函数F=A&CD的真值表中，F=1的状态有多少个？ （ D ）。A、2 B、4 C、6 D、7 E、1631 .对于题图1所示波形，其反映的逻辑关系是：（B ）A、与非关系；B、异或关系；G同或关系；D或关系；E、无法判断32、矩形脉冲信号的参数有卫_。A.周期B.占空比 C.脉宽 D.以上都是33、电路的输出态不仅与当前输入信号有关，还与前一时刻的电路状态有关，这种电路为 （B ）。A.组合电路 B. 时序电路34、米利和莫尔型时序电路的本质区别是（ B ）A没有输入变量。B、当时的输出只和当时电路的状态有关，

8、和当时的输入无关。G没有输出变量。D当时的输出只和当时的输入有关，和当时电路状态无关。35、十进制数25用8421BC则表示为B。A.10 101B.0010 0101C.100101D.101036、下列各函数等式中无冒险现象的函数式有 D。A. f bc ac AbB. f Ac bc ab C. f Ac bc ab 7bD. f BC ac Ab bc ab ACE. f bc ac ab ab37、在下列逻辑电路中，不是组合逻辑电路的有3。A.译码器B.编码器C.全加器D.寄存器38、把一个五进制计数器与一个四进制计数器串联可得到 D 进制计数 器。A. 4B. 5C. 9D. 20

9、39、N个触发器可以构成最大计数长度（进制数）为 D 的计数器。A. NB. 2NC. N2D. 2N40、同步时序电路和异步时序电路比较，其差异在于后者 B。A.没有触发器B.没有统一的时钟脉冲控制C.没有稳定状态D.输出只与内部状态有关41、寻址容量为16Kx8的RAM!要-C根地址线。A. 4 B. 8C. 14D. 16 E. 16K42、只读存储器ROM中的内容，当电源断掉后又接通，存储器中的内容一 D。A.全部改变B.全部为0 C.不可预料 D.保持不变43、将一个时间上连续变化的模拟量转换为时间上断续（离散）的模拟 量的过程称为 A oA.采样B.量化C.保持D.编码44、若某A

10、DC取量化单位二1vref，并规定对于输入电压山，在00川jVREF 88 时，认为输入的模拟电压为0V,输出的二进制数为000,则5 Vref < ui <8:Vref时，输出的二进制数为_B。8A. 001B. 101C. 110D. 11145、指出下列电路中能把串行数据转换为并行数据的是( C )A、JK触发器B、3线-8线译码器C、移位寄存器D、十进制计数器46、逻辑函数 F=A (A B) = A。A. BB. AC. AB D.A-B47、在何种输入情况下，“与非”运算的结果是逻辑0o DA.全部/&入是0 B.任一输入是0 C.仅一输入是0 D.全部输入是1

11、48、若在编码器中有50个编码对象，则要求输出二进制代码位数为B 位。A. 5B. 6C. 10D. 5049、在下列逻辑电路中，不是组合逻辑电路的有 D 。A.译码器B.编码器C.全加器D.寄存器50、下列逻辑电路中为时序逻辑电路的是 C 。A.变量译码器 B.加法器 C.数码寄存器 D.数据选择器51、随机存取存储器具有 A 功能。A.读/写 B.无读/写 C.只读D.只写52、寻址容量为16Kx 8的RAM!要 C根地址线。A. 4 B. 8C. 14D. 16 E. 16K53、用二进制码表示指定离散电平的过程称为 D oA.采样B.量化C.保持D.编码54、将幅值上、时间上离散的阶梯

12、电平统一归并到最邻近的指定电平的过程称为 B oA.采样B.量化C.保持D.编码填空题：1 .数制转换：(8F) 16 = ( 143 ) 10= ( 10001111 ) 2 = ( 217 ) 8。2 .有一数码10010011,作为自然二进制数时，它相当于十进制数 (147),作为8421BCD码时，它相当于十进制数(93)。 3 .已知某函数F B A CD AB CD ，该函数的反函数F =( B A CD AB CD)4 .如果对键盘上108个符号进行二进制编码，则至少要(71位二进制数码5 .在TTL门电路的一个输入端与地之间接一个 10K电阻，则相当于在该输入端输入（高） 电平

13、；在CMOS1电路的输入端与电源之间接一个 1K电阻，相当于在该输入端输入（高） 电平。6 .晶体三极管在工作时，发射结和集电结均处正向偏置，该晶体管工作在（饱和导通）状态。7 . 74LS138是3线一8线译码器，译码为输出低电平有效，若输入为AAA）=110时，输出 Y7Y6YY4Y3YYY0 应为（1011111.。8 . 一个10位地址码、8位输出的ROM其存储容量为（8K或213）。9 .将一个包含有32768个基本存储单元的存储电路设计 16位为一个字节的ROM ig ROM 有（111根地址线，有（16）_根数据读出线。10 .能够实现“线与”的TTL门电路叫（OC门）。11 .

14、按逻辑功能的不同特点，数字电路可分为（ 组合逻辑电路）和（时序逻辑电路）两大 类。12 .在逻辑电路中，三极管通常工作在（ 饱和）和（截止）状态13 . （406） 10= （0100 0000 0110 ） 8421BCD14 . 一位数值比较器的逻辑功能是对输入的（ A和B两个）数据进行比较，它有（ Ya>b ）、 （Ya<b ）、（ Ya=b ）三个输出端。15 . TTL集成JK触发器正常工作时，其Rd和Sd端应接（高）电平。16 .单稳态触发器有两个工作状态（稳态）和（暂稳态），其中（暂稳态）是暂时的。17 . 一般ADC勺转换过程由（ 采样 ）、（ 保持）、（ 量化 ）

15、和（编码 ）4个步骤来完成18 .存储器的存储容量是指（存储单元的总和）。某一存储器的地址线为 A14A ,数据线为D3D0 ,其存储容量是（215X4）。19 .电路如下图（图中为上升沿 Jk触发器），触发器当前状态 Q Q2 Q1为“100”，请问在 时钟作用下，触发器下一状态（Q Q2 Q。为（011 ）20 .如果对160个符号进行二进制编码，则至少需要（8）位二进制数21 .组合逻辑电路任何时刻的输出信号，与该时刻的输入信号 （有关）；与电路原来所处的 状态（无关）；时序逻辑电路任何时刻的输出信号，与该时刻的输入信号 （有关）；与信号作 用前电路原来所处的状态（有关）。（答案填有关或

16、无关）22 . OC门称为（集电极开路）_门，多个OC门输出端并联到一起可实现（线 与功能。23 .发光二极管半导体数码显示器的内部接法有两种形式：共（阴，接法和 共阳：L接法。对于以上两种接法的发光二极管数码显示器，应分别采用 （高1电平驱动和（低）_电平驱动的七段显示译码器。24 .府序逻辑电跖按领其触发器是否有统一的时钟控制分为（同步）时序 电路和L异步）_时序电路。25 . （ 5E. C）i6= （ 1011110.11 ） 2=（136.6） 8=（94.75） 10= （1001 0100.0111 0101） 842ibcd26 .逻辑函数F=A+B+CD的反函数F =（ABC

17、 ABD）o27 .逻辑函数F=A （B+C - 1的对偶函薮是（A BC 0）。28 .集电极开路门的英文缩写OQ门，工作时必须外加（电源和（电阻U 多 个集电极开路门输出端并联到一起可实现（线与功能。29 .时序逻辑电路按照其触发器是否有统一的时钟控制分为（同步）时序电 路和匕异步）_时序电路。30 .在数字电路中，常用的计数制除十进制外，还有（二进制）、（八进制）、（十六进制）。判断题：1 . TTL或非门多余输入端可以接高电平。（ x ）2 .寄存器属于组合逻辑电路。（ x ）3 .构成一个5进制计数器需要5个触发器（x ） 4.石英晶体振荡器的振荡频率取决 于石英晶体的固有频率。（

18、V ）5.当时序逻辑电路存在有效循环时该电路能自启动（ x ） 6.八路数据分配器的地址输入（选择控制）端有8个。（ x ）7 .关门电平UOf恳允许的最大输入高电平。（x ）8 .最常见的单片集成 DACS于倒T型电阻网络DAC （ V ）9 . TTL门电路在高电平输入时，具输入电流很小，74LS系列每个输入端的输入电流在 40uA 以下（，）10 .三态门输出为高阻时，其输出线上电压为高电平（ 乂 ）11 .超前进位加法器比串行进位加法器速度慢（ X ）12 .译码器哪个输出信号有效取决于译码器的地址输入信号（ V ）13 .五进制计数器的有效状态为五个（ V ）14 .施密特触发器的特

19、点是电路具有两个稳态且每个稳态需要相应的输入条件维持。（V ）15 .当时序逻辑电路存在无效循环时该电路不能自启动（ V ）16 .RS触发器、JK触发器均具有状态翻转功能（ X ）17 . D/A的含义是模数转换（X ）18 .构成一个7进制计数器需要3个触发器（V ）19 .两个二进制数相加，并加上来自高位的进位，称为全加，所用的电路为全加器（ x ）20 .判断时序逻辑电路能否自启动可通过判断该电路是否存在有效循环来实现（x ）21 .利用三态门可以实现数据的双向传输。（V ）22 .有些OC门能直接驱动小型继电器。（V ）23 . 555定时器可以构成多谐振荡器、单稳态触发器、施密特触

20、发器。（ V ）24 . RS触发器、JK触发器均具有状态翻转功能（x ）25 . PLA的与阵列和或阵列均可编程。（ V ）26 .施密特触发器电路具有两个稳态，而单稳态触发器电路只具有一个稳态（ V ）27 .可用ADCa麦克风信号转换后送入计算机中处理时（V ）28 .TTL输出端为低电平时带拉电流的能力为 5mA（ 乂 ）29 .TTL、CMOS1中未使用的输入端均可悬空（ x ）30 .当决定事件发生的所有条件中任一个（或几个）条件成立时，这件事件就会发生，这 种因果关系称为与运算。（x ）31 .将代码状态的特点含义“翻译”出来的过程称为译码。实现译码操作的电路称为译码 器。（，）

21、32 .设计一个3进制计数器可用2个触发器实现（V ）33 .移位寄存器除了可以用来存入数码外，还可以利用它的移存规律在一定的范围内构成任意用K值n的计数器。所以又称为移存型计数器（ V ）34 .在优先编码器电路中允许同时输入2个以上的编码信号（ V ） 35.施密特触发器电路具有两个稳态，而多谐振荡器电路没有稳态（ V ）36 .DRAMS要定期刷新，因此，在微型计算机中不如SRAW用广泛（x ）证明题：1、利用基本定律和运算规则证明逻辑函数 ABC ABC ABC AB AC 证明：左边ABC ABC ABCABC ABC ABC ABCAB（C C） AC（B B） AB AC 二右边

22、 原式得证2、利用基本定律和运算规则证明逻辑函数 AB BD DCE AD AB D证明：左边二 AB BD AD AD DCE=ABBDD DCE=ABD=右边原式得证3、利用基本定律和运算规则证明逻辑函数 AB AB C (A B)C 证明：左边=(A B) C=A B C=(A B)C=右边原式得证bC4、利用基本定律和运算规则证明逻辑函数 (A B C)(A B C) AB AC证明：左边 ABC ABC右边(A B)(A C)(B C)(AA AC BC AB)(B C)(AC AB BC)(B C)(AC AB)(B C)ABC ACC ABB ABCABC ABC二左边原式得证化

23、简题：1、用卡诺图化简函数 Y(A,B,C,D)(m0,m1,m2,m5,m8,m9,mi0,mi2,mi3).学习帮手.化简得：Y AC BD CD2、用卡诺图化简函数 Y(A,B,C,D) m(0,2,4,5,7,13)m (8,9,10,11,14,15)解：卡诺化简得：Y BD BD ABC 3、用卡诺图化简下列函数 y (A b)d (Ab bd)C ACdb d解： AB D ABC BCD ACDB卡诺图：4、用卡诺图化简具有约束项的逻辑函数Y(A,B,C ,D)m(0,1,2,3,6,8)md (10,11,12,13,14,15)解：卡诺图化简得：Y1 BD AB CD5、用

24、公式法化简 Y ABC ABC BC解： (A A)BC BCBC BCB(C C)B6、用公式法化简 Y ABC AB AC解： ABC A(B C)ABC ABCA(BC BC)A简答题：1、试说明施密特触发器的工作特点和主要用途。答：施密特触发器的工作特点：电路有两个稳态，是一个双稳态电路，但这两个稳态 是靠触发信号维持的；电路状态的翻转由外触发信号的电平决定，当外加触发信号高于上 限触发电平UT+值时电路处于一种稳态，低于下限触发电平UT-值时电路处于另一种稳态。电 路存在回差特性或叫滞回特性。通常用于波形变换与整形、接口电路、幅度鉴别、和方波 发生器。2、什么叫单稳态触发器？单稳态触

25、发器和双稳态触发器的区别是什么？答：具有稳态和暂稳态两种工作状态，在外界触发脉冲的作用下，能从稳态翻转到暂 稳态，暂稳态维持一段时间后，再自动返回稳态，暂稳态持续时间由电路参数决定。双稳 态触发器具有两种稳定状态，外界触发脉冲消失后，保持状态不变。3、什么是量化单位和量化误差，减小量化误差可以从那几个方面考虑？答：量化过程中所取得最小的数量单位叫做量化单位。因为模拟电压是连续的，就不 一定能被量化单位整除，在量化过程中就会引入误差，称为量化误差。减小量化误差可以 将量化电平取在量化范围的中间值。作图题:1、555定时器的功能表如下，（1）该555定时器组成什么电路，（2）在题中输出电压Uo的坐

26、标上画出相应的输出波形输入输出TH ( Uii )TR(UI2)UoVP状态0XX低导通12<q VCc 31<3 VCC高截止12<3 V1>3 Vcc不变不变12>z VCC 31>Y<CC3低导通555定时器功能表VccuiVcc RdDTR 555 OUTTHVssCOQ50.01 ii F解（1）该电路组成施密特触发量.。 （2）波形图2、用74LS161来构成一个十二进制计数器。74LS161的功能表如图所示特入输出RdLDETEPCFDoDi口 tDjQoQi91Qs0XXXXXXXX000010X乂T41,3di11L1TXXXX计皴1

27、10XXXXX保持，CO=01110XXXX保持T41a功能表Do DiD2 D3EPCOET 74161 一LDCPRdQo QiQ2 Q3解：用异步清零端CR归零S12=1100CRQ3nQnQo Q1Q21 CTt CTP 0 CP74LS1611 a-a- CTt CT<CP74LS161I 士Do D1 D2 D3LD1=? 1CRoCO 1LDCRDo D1 D2 D3(a)用异步清零端CR归零或：用H步置数端一LD归奏S11 = 1011 LD QnQ7QnQo Q1 Q2 Q3Q Q Q q(b)用同步置数端LD归零3、8选1数据选择器CC4512的逻辑功能如表所示，电路

28、符号如图所示。用CC4512J口最少 的门电路产生如下逻辑函数，要求变量 ABC分别对应于A2AA输入管脚，写出分析过程并 在CC4512的框图上画出电路连接图。F ABCD ACD BCD B(A C)DDISINHA2AiA0Y00000D000001D00010C200011C300100D400101D500110D600111D701XXX01XXXX高阻CC4512功能表解：逻辑函数：F'-J1-* -A-一一 H.Do DiD2 D3 D4D5 D6 D7AoDISAiCC4512A2INHYAB CD ACD BCD B(A C)D AB CD ACD地监连接图为Do

29、D1D2 D3 D4 D5 D6 D7CAoDISB； 一A1CC4512A A2INHY4、555定时器构成单稳态触发器如图（a）所示，输入如图（b）0画出电容电压u 波形Uo。和输出UiVcc4876 555 3UoUiL"U(a)(b).专业整理.5、用512X4的RAMT展组成一个2Kx 8位的存储器.需要几片 RAM试画出它们的连接图，用图示RAM实现I/Oo r011/02 1/0351 2 X4KAMCO)Ao Ai - AgB/WcSIII-I丁需要8片RAM同时做字扩展和位扩展。连接图如下:I/OoI/O1-I/O2- I/O3I/O4I/O5I/O6I/O7A0A

30、iA8R/WA 9A10I/O。I/Oi I/O2 I/O3 512 x4RAM(0) A0A1 A8R/WCSI/Oo I/Oi I/O2 I/O3 512x4RAM(1) Ao Ai A8R/WCSI/Oo I/O1 I/O2 I/O3 512X4RAM(6) A0A1 . A 8R/WCSI/Oo I/O1 I/O2 I/O3 512X 4RAM(7) AoA1 A 8R/WCSYoYiY2Y32线-4线译码器6、试用3线一8线译码器74LS138和门电路实现下列函数Z （A、B、C） =AB+AC0.学习帮手一0A2A1A o74LS138STaSTbSTco- 1- 2- 3 1 5

31、 6 7Y-丫一丫一丫匕 丫一丫 Y.专业整理.解：z（A、b、C）=abfAc=ab（c+C）+Ac（b+b）=ABC+ABC + ABC+A BC=m 1+ m 3+ m 6+ m 7=mi?m3?m6?m7Z分析题：1、分析下列电路是几进制的计数器解：驱动方一程二一 Jo 1,Ko 1,Ji Qo,Ki Q；输出方程：Z Q1Q0挂性方程;Qn+1 JQn KQn (CP )(1分)状态方程：Q0+1 J0Q： Kq； 1?Q； 1?Q； Q； (CP )Q；+1 J1Q1n -Qn QonQ1n Q：Q1n (CP ).学习帮手.CPQinQnQin+iQn+iZ00 00 i0i0

32、ii 002i 0i i03i i0 0i状态表QiQo/Z状态表或状态图任写一种即可4进制加法计数器归纳上述分析结果可知，该时序电路为同步2、分析图示电路的逻辑功能。要求有明确的分析步骤和过程并画出时序图YK2QinKiQonKoQ21解:nJ 2 QiJi Q01J 0 Q2驱动方程：Q211J2Q2nK2Q2QinQ2nQinQ21Qin代入特性方程求状态方程：Qin1JiQ1nKiQnQ；QinQoQinQoQ01 1JoQonKoQO1Q2nQ0nQ2nQ；Q2n输出方S：Y Q?Q；求各触发器的次态和电路输出，列状态转换图或状态转换表现志次志输出/Q；金Qi“ Qr:QtY0000

33、0000101001010100111110100000101010111010001111100排列顺序：n n n /Y(b)无效循环Q；Q1nQ；/0/0J /0100110111/0/01 0000001 011(a)有效循环时序图:电路功能：有效循环的6个状态分别是05这6个十进制数字的格雷码，并且在时钟脉冲 CP的作用下，这6个状态是按递增规律变化的，即：000- 001 011 111 110 100 000一所以这是一个用格雷码表示的六进制同步加法让数圈。当对第6个脉冲计数时，计数器又重新从 000开始计数，并产生输出丫= 1。3、分析图示电路的逻辑功能。Y解：此电路为同步时序

34、电路驱动方程：T1 X Qn ; T0 1输出方程：Y XQn X Q1nT触发器的特性方程：Qn1 T Qn将各触发器的驱动方程代入，即得电路的状态方程:Q1n 1 T1 Q1n X Q01 Q1nQ01 To Q；1 Q0n Q；n通过计算得状态表或状态转换图：输入现态次态输出XQ1nQoQ1n1Q0n 1Y000011001101010111011001100110101000110011111101时序图:CPXQoQ1Ycp _T-L_T-L_T-_TL_r_由状态图可以看出，当输入 X=o时，在时钟脉冲CP的作用下，电路的4个状态按递增 规律循环变化，即：00 - 01 - 10-

35、 11 - 00 一当*= 1时，在时钟脉冲CP的作用下，电路的4个状态按递减规律循环变化，即：00 - 11 - 10- 01 - 00 一可见，该电路既具有递增计数功能，又具有递减计数功能，是一个2位二进制同步可逆计数器。.专业整理.4、8位A/D输入满量程为10V,当输入下列电压时，数字量的输出分别为多少？(1) 3.5V;(2) 7.08V; (3) 5.97V1 10解：(1)第一步，当Vn-Vref 5V时，因为VN>Vx,所以取d7=0,存储。2 2第二步，当Vn (0 1)Vref 2.5V时，因为Vn<VX,所以取de=1 ,存储。 2 4 0 11第二步，当Vn (0 1 1)Vref 3.75V时，因为VN>Vx,所以取ds=0,存储。 2 4 8 如此重复比较下去，经过8个时钟脉冲周期，转换结束，最后得到A/D转换器的转换结果d7d0=01011001,则该数字所对应的模拟输出电压为0 10 11VN ()Vref 3.4765625V2 4 8 1627同理(2) 10110101=7.0703125V(3)
