钢结构夹层施工方案23198

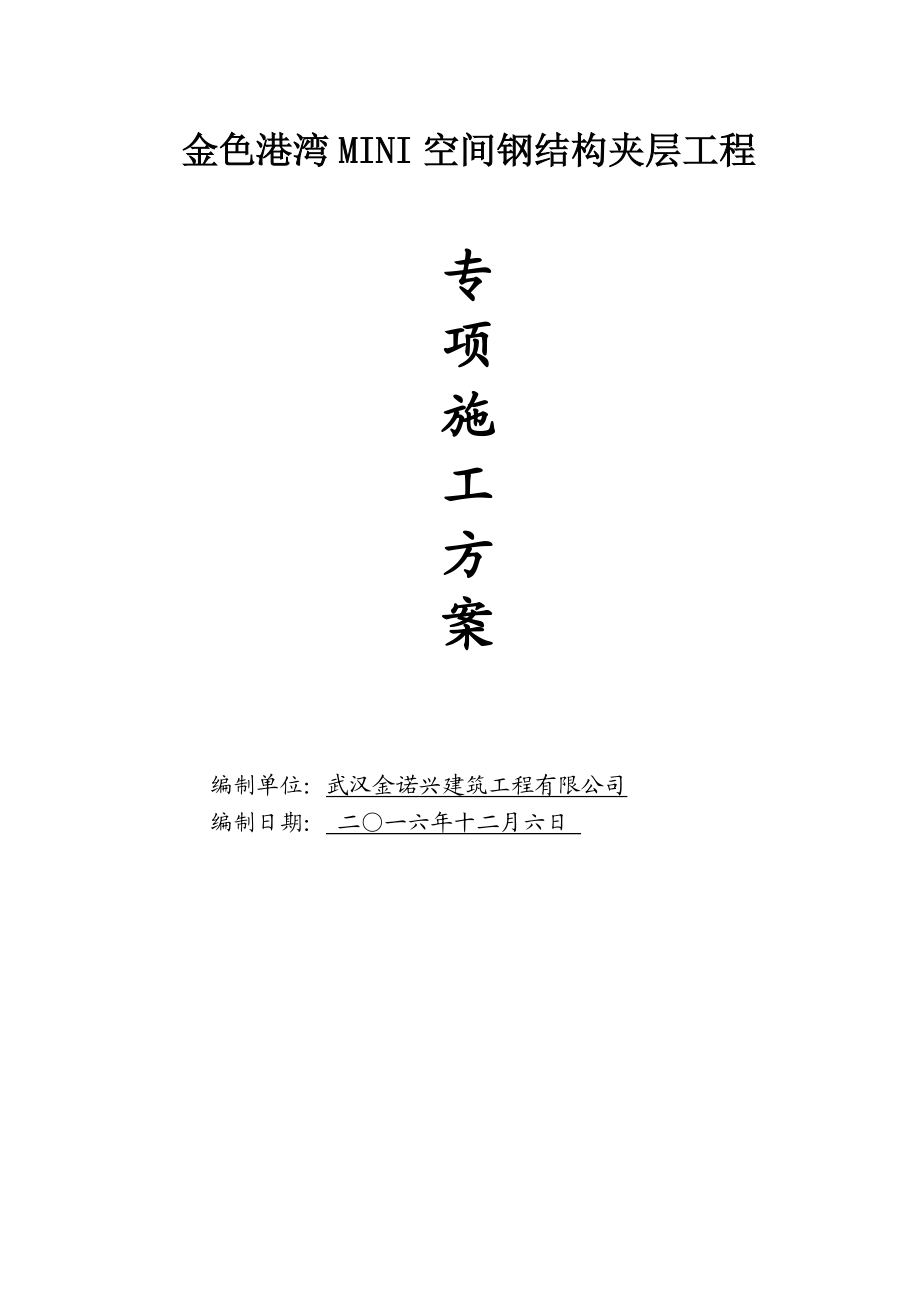

1、金色港湾MINI空间钢结构夹层工程专项施工方案 编制单位：武汉金诺兴建筑工程有限公司 编制日期： 二一六年十二月六日 金色港湾MINI空间钢结构夹层工程专项施工方案目录一、施工方案编制主要依据1. 规范 1.文件 二、工程概况2.1工程概述 2.工期要求 三、施工方案 3.1 施工安排 3.2 项目管理机构 3.3 施工顺序 3.4 施工计划 四、主要工程项目施工方法4.1 钢结构垂直运输方案 4.2 钢结构支座与原钢结构工程处理施工方案 4.3 钢结构制作工程施工方案 4.4 钢结构安装工程施工方案 4.5 楼承板安装工程施工方案 4.6 混凝土楼板工程施工方案 4.7 成品保护措施方案 4

2、.8 应急预案方案 五、质量保证和控制措施 5.1 质量管理组织机构与管理体系 5.2 质量保证管理措施 5.3 质量保证控制措施 5.4 进度和质量关系的控制措施 5.5 质量保证措施 六、安全生产、防火措施、临时用电安全和文明施工 6.1安全生产管理条例 6.2 安全生产管理 6.3 防火措施管理 6.4 人身安全措施管理 6.5临时用电、机械操作安全管理 6.6 文明施工 金色港湾MINI空间钢结构夹层工程专项施工方案一、施工方案编制主要依据 1.1 规范 由信中远工程设计有限公司湖北分公司设计的金色港湾MINI空间钢结构夹层工程图纸 建设工程质量统一验收标准 GB50300-2001

3、钢结构设计规范 GB50017-2003 钢结构工程施工及验收规范 GB50205-2001 建筑钢结构焊接规程 JGJ 81-2002 碳素结构钢 GB/T 700-2006 高层建筑结构用钢板 YB 4164-2000 建筑工程施工现场供用电安全规范 GB50194-93 建设工程施工测量规范 GB/T5002-93 施工现场临时用电安全技术规程 JGJ46-88 高层民用建筑钢结构技术规程 JGJ 99-98 1.2 国家现行的行业设计、施工、安装标准及技术规范； 二、工程概况 2.1工程概述 房型有A、B、C三种，均为小户型，工程建筑面积约50，层高4.50m。钢结构构件吊装，最大构件

4、单重约0.3t，结构安装完后铺YXB51-250-750(t=0.8)楼承板 带压槽楼面，收口收边，扎钢筋、浇捣混凝土。 2.2 工期要求：按业主要求 2.3质量要求：合格。 2.4 此工程的特点为：材料的垂直运输量大，钢结构的吊装难度、高空坠物、成品保护等的安全性和可行性； 2.5由于该工程为后期改造工程，在施工过程中，所有与原结构连接的节点需在现场完成，高空焊接点较多，对高空防火、高空坠物的防护难度加大，成品保护工作量增大，安全系数大大降低；我公司经过再三考虑到此项目的安全性，将采取构件尽量在工厂完成，减少现场施工量。 2.6具体操作为：进入施工现场-熟悉施工图纸及施工现场-对现场进行1:

5、1全部放样-钢材进入加工厂-首先对节点部分制作成半成品-进入现场安装-待现场安装完成-再进行现场测量-深化钢梁部分拆图-钢结构制作-钢结构进场安装-楼承板安装-钢筋制作绑扎-楼板混凝土浇捣（具体方案附后）。 三，施工方案 3.1 施工安排 根据本工程施工面大、施工项目多、工程量大的特点，结合我公司施工经验，制定金色港湾MINI空间钢结构夹层施工方案；各分项、各工序之间平行立体作业，保证工程质量合格，工期如期完成的施工计划。3.2 项目管理机构项目部管理机构见下表，项目经理部建立岗位责任制，明确分工职责，落实施工责任、项目管理人员具体情况序号岗 位分管工作备 注1项目经理对工程全权负责公司领导兼

6、管并对现场不定时巡视2项目总工对工程技术、质量全权负责公司技术总监兼管3施工员专业技术方案、指导施工，现场指挥、管理和监督公司派驻现场4预算员工程预结算、费用管理公司派驻现场5质检员施工质量控制公司质检部兼管6材料员材料采购、收发公司后勤保障部兼管7安全员施工现场安全管理公司派驻现场8资料员工程资料管理、收发公司派驻现场9会计项目帐务管理公司财务部兼管3.3 施工顺序采取各施工作业段平行流水施工3.4 施工计划 3.4.1 施工准备3.4.1.1技术准备 工程施工进场时，组织工程技术人员熟悉施工图纸，参加设计交底，理解和掌握设计内容，尤其对较为复杂、特殊部分，对结构不同结构部位高程和细部尺寸复

7、核等。解决设计施工图本身与现场条件不足、与施工技术不一致问题，提出施工对设计的优化建议，为顺利按图施工扫清障碍。开工之前编制应用于本工程的技术规范、技术标准目录，配置各类技术软资源并进行动态管理，满足技术保证的基础需要。 组织相关专业的工程技术人员编制实施性施工组织设计和项目质量计划，编制专项施工方案，向有关施工人员做好方案和分项工程技术交底工作。3.4.1.2生产准备进场后，及时进行现场临时设施、施工用水、施工用电的搭设；并及时办理各项施工手续，及时组织施工队伍进场；组织深化设计人员对现场节点及构件进行实地放样深化制图，便于工厂制作；重型构件从外墙开洞口开设位置，施工接货平台搭设方案进行讨论

8、，确定最终方案。制定各种详细的实施计划和施工方案，进行分阶段、分部、分项进度计划的编制，制定整个工程的综合配套计划；抓紧进行施工放线、定位。根据施工进度计划，组织现场各类施工机械、设备及用于垂直运输吊装的卷扬机及吊装设备架设等机械现场协调。物资准备根据进度计划情况及时编报物资申请计划。材料采购前认真询价，做到对所购材料的价格、质量有清楚的认识，确定合格资质的供货商，作好材料的采购、供货工作。严把材料质量关，对本工程所需材料、物资坚持质量第一的原则，杜绝劣质产品进场。所有材料进场时均由项目专职质检员、材料员、技术员共同验收，未经验收合格的材料一律不得使用，不合格材料严禁进入施工现场，确保供货质量

9、。在采购、运输过程中对工程所需材料、物资的规格、型号、数量认真进行核对，要确保无误。 3.4.2 设备进场计划做好设备的前期管理，根据施工任务、工期、施工组织设计要求配好配足施工设备；必须因地制宜，合理使用机械，充分发挥机械效能，保证重点项目需要；做好施工机械的经常性维修与保养、配件供应工作，以提高施工机械的出勤率；如遇紧急情况，在施工机械不足时，可租用机械设备，以保证工程正常施工。为保证工程质量，满足工程检测的需要，在现场对实物进行现场见证取样，各项检验试验委托当地具有相应资质的试验室进行，试验合格后才能投入使用。拟投入本工程的主要施工机械设备及测量、试验仪器见下表：序号设 备 名 称型 号

10、数量总容量备 注1角磨机6台5KW2电锤6把5KW3气割设备3套4台钻 DP251台2KW5光学经纬仪TDJ3E1台6精密水准仪DES31台75T 9m手链葫芦4台82T 6m电动葫芦4台916T汽车吊1台用于材料卸车10砂 轮 机20012台6KW11砂轮切割机12台4KW121T卷扬机2台14KW132T滑车20台14电焊机6台34Kw15空压机3台1KW 3.4.3 施工进度计划 进场后，立即进行施工前期准备：办理各种施工手续；场地清理；垂直运输设备安装；施工接料平台搭设。而后组织劳动力进场，同时按划分的施工段投入施工。 施工期间时逢夏季，及时做好劳力和时间安排。详施工进度计划表（附后）

11、。 3.4.4 劳动力安排计划按施工进度的要求安排所需各工种劳动力，并随施工进度的展开逐次投入。 劳动力计划见表：（单位：人）工种现场加工现场安装铆工58起重工-6架子工6电焊工46普工310电工22机修工12 钢筋工-16 混凝土工-20 3.4.5 现场平面布置 充分利用已有设施和场地，布置工棚、料库，材料垂直运输设备及吊机支座制作安装，安排进出道路。 为楼层材料和人员输送，楼内采用现有楼梯；外墙采用吊车机进行材料运输。四， 主要工程项目施工方法 4.1 钢结构垂直运输方案 4.1.1所有材料运输分为两处运输：小型构件采用室内楼梯运至相应楼层，进入安装位置；当构件大于室内楼梯运输范围时，采

12、用室外吊装平台，采用汽车吊进行垂直运输（具体吊装方法见方案附图二）; 4.1.2当构件大于室内楼梯钢构件采用吊车及人工配合，将掉点设置钢构件的中部，使构件在吊装起吊时平稳，达到平稳后，钢构件两端系上安全绳，再次确认构件是否平稳，待确认后慢慢起吊，吊至吊装平台高出600mm，慢慢收拉安全绳，将构件一端慢慢移进拆除的玻璃幕墙口内。移至钢构件掉点接近幕墙，进入吊装平台上时，将构件慢慢落至整备好的构件运输小车上。 4.1.3将构件运至需要安装部位下方时，将构件请放置楼面。严禁随便堆放及违反楼面货载使用，导致对原结构有破坏的施工行为。 4.2 钢结构支座与原钢结构工程处理施工方案 4.2.1 钢结构支座

13、构件与原结构部位处理，由于原结构以作防腐及防火涂料处理。现节点部位不对原结构防腐及防火涂料处理到位，将严重影响节点部位焊接质量。将钢结构支座上下100mm范围内用砂轮机将防腐及防火涂料磨至金属面。 4.2.2 所有支座钢结构材料运至加工厂制作成半成品，尽量在加工厂制作、拼装、施焊完成，减少现场高空拼装，施焊及玻璃保护的工作量。 4.3 钢结构工程施工 4.3.1 钢构件的制作、安装施工 所有钢结构材料运至加工厂，钢构支座钢结构制作成半成品，尽量在加工厂制作、拼装、施焊完成，减少现场高空拼装，施焊及玻璃保护的工作量。其余钢结构制作成成品，在加工厂完成全部制作、拼装、施焊完成，进入施工现场直接进行

14、螺栓连接安装。 4.3.2钢结构构件制作工艺过程： 现场进行实地测量结合图纸翻样、制作下料单放样、号料下料组立、成型焊接矫正制孔装配除锈油漆涂装（1）下料单  1.此工序为材料检验部分，其内容包括对工程所选用的型号、规格的确认以及材料的质量检查。  2.质量检测标准：  应符合设计要求及国家现行标准的规定,所有材料进场后首先报监理及甲方验收合格后才能进行施工下一道工序。  3.检验方法： 检查钢材质量证明书和复试报告，用钢卷尺、卡尺检查型号、规格。 （2）放样、号料  1.放样划线时，应清楚标明装配标记、螺孔标注、

15、加强板的位置方向、倾斜标记及中心线、基准线和检验线，必要时制作样板。  2.注意预留制作，安装时的焊接收缩余量；切割、刨边和铣加工余量；安装预留尺寸要求。  3.划线前，材料的弯曲和变形应予以矫正。 （3）下料：  钢板下料采用火焰切割机现场下料，但下料前应将切割表面的铁锈、污物清除干净，以保持切割件的干净和平整，切割后应清除溶渣和飞溅物，操作人员熟练掌握切割设备使用方法和操作规程调整设备最佳参数的最佳值，保证切割材料尺寸的准确。  1.钢材剪切面或切割面应无裂纹、夹渣和分层。  2.质量检验方法：目测或用放大镜、钢尺检查。

16、;（4）组立、成型  钢材在组立前应矫正其变形，并达到符合控制偏差范围内，接触毛面应无毛刺、污物和杂物，以保证构件的组装紧密结合，符合质量标准。组立时应有适量的工具和设备，如直角钢尺，以保证组立后有足够的精度。  1.点焊时所采用焊材与焊件匹配，焊缝厚度为设计厚度的23且不大于8 mm，焊缝长度不小于25 mm，位置在焊道以内。  2.预拼装组立的构件必须进行检查和确定是否符合图纸尺寸，以及构件的精度要求成型。  3.拼装成型时，构件应在自由状态下进行，其结构应符合施工及验收规范及有关标准规定。经检查合格后进行编号。 （5）

17、焊接：  1焊接工艺：  焊接钢梁采用门式自动埋弧焊进行焊接；柱梁连接板加肋板采用手工焊接。使用门式自动焊机应满足以下两点： 1.1焊接后边缘3050mm范围内的铁锈、毛刺污垢等必须清除干净，以减少产生焊接气孔等缺陷的因素。  1.2引弧板应与母材材质相同，焊接坡口形式相同，长度应符合标准的规定；使用手工电弧应满足以下规定：使用状态良好、功能齐全的电焊机，选用的焊条、焊丝需用烘干箱进行烘干。（6）矫正型钢 使用设备：翼缘调直机 工艺要求：操作人员熟悉工艺内容并熟悉掌握设备操作规程，矫正完成后，应进行自检，允许偏差符合钢结构施工及验收规范有关规定

18、。钢板矫正允许偏差 （7）制孔  装配采用设备：摇臂钻 电焊机装配连接附件、制作连接安装孔质量检验标准： 允许偏差符合钢结构施工及验收规范的有关规定； 质量检验方法：用直尺、钢尺、卡尺和目测检查。 （8）除锈  除锈采用专用除锈设备，进行抛射除锈可以提高钢材的疲劳强度和抗腐能力。对钢材表面硬度也有不同程度的提高，有利于漆膜的附和不需增加外加的涂层厚度。除锈使用的磨料必须符合质量标准和工艺要求，施工环境相对湿度不应大于85。  经除锈后的钢材表面，用毛刷等工具清扫干净，才能进行下道工序，除锈合格后的钢材表面，如在涂底

19、漆前已返锈，需重新除锈。  （9）油漆 涂装 钢材除锈经检查合格后，在表面涂完第一道底漆，一般在除锈完成后，存放在厂房内，可在24小时内涂完底漆。存放在厂房外，则应在当班漆完底漆。油漆应按设计要求配套使用，第一遍底漆干燥后，再进行中间漆和面漆的涂刷，保证涂层厚变达到设计要求。油漆在涂刷过程中应均匀，不流坠。 4.4.1.2钢结构件安装 （1）安装前准备工作  1.编制安装计划和构件供应计划，组织好施工  2.检查钢构件：钢构件制作完成，安装前按图纸时应进行100%查点复核构件，将构件依照安装顺序运到安装范围内，在不影响安装的条件下，尽量把构件放

20、在安装位置下边，以保证安装的便利。 （2）安装施工工艺  钢构件吊装安装：将钢结构支座上下100mm范围内用砂轮机将防腐及防火涂料磨至金属面-节点支底座放线-支座牛腿安装焊接-主钢梁安装-主钢梁就位校正-次钢梁安装-结构施焊补漆 （3）安装校正  钢结构校正：钢桁架轴线间距和垂直度、及水平构件的测量校正，校正采用千斤顶和倒链进行，校正后立即进行固定。 （4） 安装校正合格后，进行焊接施工，焊接完成后对运输吊装过程中损伤的油漆及焊接部位打磨处理，进行补涂油漆。4.4.2 钢结构防腐处理新制作钢结构构件在制作时即进行防腐处理，做好除锈、油漆；原有结构钢构件在现场人工除

21、锈、油漆涂装。 1. 防腐油漆涂装工艺：除锈清理喷涂底漆喷涂中间漆喷涂面漆检查验收 1.1现场采用人工角磨机、钢丝刷除锈达到St2.5 。油漆涂装前，钢构件表面清理干净，无灰尘、杂物等。 1.2底漆为防锈底漆，除锈后尽早涂装，防止构件表表面重新生锈。喷涂采用机械施工，喷涂机为专用无气喷涂机。不能采用空压机喷枪涂装。 1.3底漆干燥后，进行中间漆涂装。分层喷涂。 1.4面漆机械喷涂。 1.5每层喷涂漆膜干硬后，应进行厚度检查，满足设计要求。 4.7 钢结构防腐、防火处理新制作钢结构构件在制作时即进行防腐处理，做好除锈、油漆出厂；原有结构钢构件在现场人工除锈、油漆涂装。所有钢构件现场做防火处理。（

22、一） 防腐油漆涂装工艺：除锈清理喷涂底漆喷涂中间漆喷涂面漆检查验收（1）工厂采用机械抛丸除锈，达到Sa2.5；现场采用人工角磨机、钢丝刷除锈达到St2.5 。油漆涂装前，钢构件表面清理干净，无灰尘、杂物等。（2）底漆为环氧富锌底漆，除锈后尽早涂装，防止构件表表面重新生锈。喷涂采用机械施工，喷涂机为专用无气喷涂机。不能采用空压机喷枪涂装。（3）底漆干燥后，进行中间漆涂装。中间漆为环氧云铁中间漆，分层喷涂。（4）面漆为丙烯酸聚硅氧烷面漆，机械喷涂。（5）每层喷涂漆膜干硬后，应进行厚度检查，满足设计要求。（6）需要做防火涂料且有外装饰的部位不做面漆。（二）喷涂型钢结构防火涂料施工防火涂料在云铁中间漆

23、的基层上涂装（1）喷涂型钢结构防火涂料宜采用压送式喷涂机喷涂，空气压力为0.40.6MPa，喷枪口直径宜为610mm。 配料时应严格按配合比加料或加稀释剂，并使稠度适宜，边配边用。 喷涂施工应分遍完成，每遍喷涂厚度宜为510mm，必须在前一遍基本干燥或固 化后，再喷涂后一遍。喷涂保护方式、喷涂遍数与涂层厚度应根据施工设计要求确 定。 （2）施工过程中，操作者应采用测厚针检测涂层厚度，直到符合设计规 定的厚度，方可停止喷涂。 喷涂后的涂层，应剔除乳突，确保均匀平整。 当防火涂层出现下列情况之一时，应重喷： 一、涂层干燥固化不好，粘结不牢或粉化、空鼓、脱落时。 二、钢结构的接头、转角处的涂层有明显

24、凹陷时。 三、涂层表面有浮浆或裂缝宽度大于1.0mm时。（3）涂层厚度小于设计规定厚度的85时，或涂层厚度虽大于设计规定厚度的 85，但未达到规定厚度的涂层之连续面积的长度超过1m时。 4.8 楼承板安装工程施工方案 根据招标文件可知，本工程压型钢板楼承板面积不大，板上扎钢筋,施工砼,且安装要求较高，对工程的整体外观质量起非常重要的作用。楼承板安装属高处作业，安全防护很重要，须采取可靠的措施确保安全及施工质量。压型钢板加工、运输、堆放：压型钢板采用厂内加工制作，压型钢板按板型、规格及使用部位分别进行叠置堆放，采用衬有橡胶垫的木枋架空，木枋间距不大于3m，最多可叠放三层，每层叠放510块压型钢板

25、，压型钢板屋面瓦厂内压制后，不切断直接运至屋面安装。（1）压型钢板楼承板工程新加夹层采用非组合楼面采用镀锌钢板制作,钢板厚t=1.2,型号为YX-52-250-750(1.2)；a. 压型钢板制作及质量要求压型钢板的制作严格执行冶金标准YBJ216-88和国家标准GB50221-95及GB/T12755-91a. 压型钢板出厂必须有产品合格证明书。b. 所有加工制作完的压型瓦应平整、规则、色泽均匀、无明显凹凸、切口平直、无翘曲翘角、锈蚀等缺陷。c. 压型钢板长度的允许正负偏不应大于7mm。d. 压型钢板横向偏差不应大于5mm。e. 压型钢板的侧向弯曲不应大于25mm，压型钢板卷边板件的最大波浪

26、高不应大于6mm。f. 压型钢板制作应按订货的文件出厂，包装可靠，避免损伤存放在不被高空重物撞击的安全地带并采取避雨措施。标明压型板的板型、板长、板厚、数量、净重、生产日期及安装部位。B. 压型钢板的安装及质量要求压型钢板安装时严格执行国家标准GB50221-95及GB/T12755-91。a. 压型钢板安装完后，表面应清洁，无胶痕与油污，无划痕，磕碰损伤现象。b. 压型板用连接件与固定栓钉，每波设备二个。c. 所有楼面板为整板，纵向不搭接。d. 压型钢板的侧向连接用专用咬口机通长连接。除局部地方，不允许用手钳等工具点状、段状咬合。e. 压型钢板在施工前认真做好施工节点图，并报监理工程师审批，

27、同意后方可施工。f. 压型钢板在施工前认真做好排版图，并报监理工程师审批，同意C. 工程验收及资料a. 楼承板工程安装完后，由监理工程师进行核定，按照相关和相关安装规范进行验收，若有不符合者，及时加以整改，达到规范要求为止。b. 楼承板工程安装完后验收时，我方提供如下资料：楼承板工程施工方案和技术交底记录、排版图、节点图。施工原料采用压型钢屋面板基板，必须利用建筑外围的热镀锌基材，镀锌量为275g/m2。表面涂层采用二烘二涂。压型钢板应排版编制，依据排版图编制加工清单及材料预算。因彩卷提供大都为45t卷，材损耗定为810。2）施工工序（3）压型钢板安装质量要求压型钢板施工前应复核楼面钢梁等钢结

28、构的安装精度进行中交验收。成型压型钢板交接时进行验收，对颜色及涂层进行检验，不符合设计要求和有损坏的，应立即剔除，严禁使用到工程上去。压型钢板平整，压型钢板长向搭接缝，连接件等在纵横两个方向分别成一直线。连接件无松动，压型钢板上无施工残留杂物或污物。压型钢板安装质量要求:类别序号项目单位质量标准检验方法及器具合格优良保证项目1板件和紧固的材质规格、型号、质量必须符合设计要求观察、查出厂合格证2压型钢板的固定采用M19栓钉焊接观 察3相邻两板下端错位mm54紧固件排列 偏 差mm15拉10m线 检 查a.施工机具。各种施工机具根据进场时间表及时检查、保养、组织进场，特别是主吊机，必须准时进场，按

29、期组装，保证投入使用。b.施工材料：各种周转材料（钢管、模板、扣件）方案用料尽快组织进场，清点分类待用。c.劳动力：建立项目经理部，确定专业施工队的劳动力数量、组织劳动力进场。 4.9 钢筋混凝土楼板工程施工方案 新增夹层结构的钢筋砼楼板现浇钢筋砼结构，采用通常的施工方法。 4.9.1 钢筋分项工程施工施工工艺：翻样下料弯制运输绑扎(一)钢筋制作钢筋加工制作时，要将钢筋加工表与设计图复核，检查下料表是否有错误和遗漏，对每种钢筋要按下料表检查是否达到要求，经过这两道检查后，再按下料表放出实样，试制合格后方可成批制作，加工好的钢筋要挂牌堆放整齐有序。（1）一般要求 钢筋加工的形状、尺寸必须符合设计

30、规范要求，钢筋应平直，无局部曲折，钢筋表面应洁净无损伤，铁锈应在使用前清除干净。钢筋加工做好预检。（2）加工工序：进场钢筋检验钢筋调直核对料单钢筋切断弯曲成型按型号、直径绑扎成捆并附有标牌。（3）进场钢筋的检验：施工所用的钢筋应具有出厂质量证明书或试验报告单，每捆钢筋均应有标识牌。进入现场的钢筋应按指定地点堆放，区分品种、规格分别堆放整齐。a 外观检查：钢筋表面不得有裂纹、折叠、结疤、耳子。盘条允许有压痕及局部的凸块，凹块、划痕、麻面，但其深度和高度不得大于0.2带肋钢筋表面凸块，不得超过横肋高度。钢筋表面其它缺陷的深度和高度不得大于所在部位尺寸的允许偏差。b 力学性能检查热轧钢筋以重量不大于

31、60吨的同一截面和同一炉号钢筋为一批。检验时从每批钢筋中任取两根钢筋，每根两个试件，分别进行拉力试验和冷弯试验，如有一项试验不符合要求，则在选取双倍数量的试件重新各项试验，如仍有一个试验不合格，则该批钢筋为不合格品，不得使用。对于不大于60吨的同一截面尺寸但不同炉号的混合批钢筋，当含碳量之差小于0.02%，含锰量之差小于0.15%时，也可作为一批进行取样复试。对于纵向受力钢筋，应进行检验，检验所得强度实测值应付合如下要求：钢筋的抗拉强度实测值与屈服强度实测值的比值应大于1.25 ，钢筋的屈服强度实测值与钢筋的强度标准值应小于1.3。（4）钢筋加工a 冷拉、调直钢筋应平直，无局部曲折。直径为12

32、mm和10mm以下的盘条钢筋采用调直机调直，根据钢筋的直径选用调直模和传送压辊，并正确掌握调直模的偏移量和压辊的压紧程度，调直筒两端的调直模一定要在调直前后导孔的轴线上，如果发现钢筋调的不直，及时调整调直模的偏移量。钢筋应平直，无局部曲折，其表面不得有明显损伤。b 切断钢筋断料应依据钢筋的部位、直径、长度和数量长短搭配，先断长料后断短料，尽量减少钢筋接头。钢筋断料时应避免短尺量长料，防止在量料时产生累计误差，为此在工作台上标出尺寸、刻度线，并设置控制断料尺寸的挡板。凡需进行直螺纹连接和用于定位措施的钢筋一律采用无齿锯下料，不得用切断机切断，以防止端头变形。钢筋的断口不得有马蹄形或弯曲现象，如切

33、断时发现劈裂、缩头、严重弯头，应切除。（3）弯曲成型a 钢筋的弯曲或弯折应符合下列规定：I级受力钢筋末端作180度弯钩，圆弧弯曲直径不小于2.5d，平直段长度不小于3d。II级钢筋的弯折直径不小于4d，平直段长度符合设计要求。I级钢筋制作的箍筋，末端作成135度弯钩，其弯钩的弯曲直径应大于受力钢筋直径，且不小于箍筋直径的2.5倍。弯钩平直部分为钢筋直径的10倍，长短一致并平行。位于主筋搭接范围内箍筋弯曲直径增加一个主筋直径。 b 钢筋成型时尺寸要准确，箍筋弯钩要正确，（4）钢筋运输钢筋垂直运输主要利用现场吊篮井架和施工电梯，水平运输利用人工。加工成型好的钢筋按标牌标明的使用部位分部位、规格堆放

34、。吊运时按部位清点好所需数量，在满足吊量的情况下，沿施工方向依次吊运。（二）钢筋安装（1）钢筋绑扎施工工艺：钢筋定位放线（水平筋、箍筋）-安放保护层垫块-摆放钢筋（水平筋、箍筋）-绑扎钢筋-检查验收-砼浇注时钢筋复查维护。（2）直螺纹连接钢筋施工a 钢筋丝头加工： 钢筋端面平头滚压直螺纹丝头加工丝头质量检验带帽保护丝头质量抽检存放待用。b 钢筋连接钢筋就位取下钢筋保护措施接头拧紧作标记施工检验。直径16的主筋采用直螺纹连接，接头要相互错开，同一截面接头钢筋面积在受拉区不得大于钢筋总截面面积的50%，机械连结接头中心间距不小于45d。 直螺纹连接前,在距端头5处划线,控制套管两端丝头等距，被连接

35、的两钢筋端面应处于连接套的中间位置，偏差不大于一个螺距。连接时用扳手拧紧，使两根钢筋端面顶紧，外露丝口不得超过1扣。（三）质量标准及要求（1）要求直螺纹加工人员和电焊工持证上岗。（2）钢筋绑扎完毕，应及时组织自检、隐检和下道工序的交接检。（3） 在绑扎过程中，要严格检查钢筋的数量、品种、规格、间距、搭接长度、锚固长度及保护层厚度。（4）混凝土浇筑前，所有钢筋应用纸缠裹进行保护，防止混凝土浇筑时污染钢筋。（5） 制作专用尺杆，画上钢筋间距，以用于检查验收钢筋水平筋、竖向钢筋的间距、位置，以及加密区的范围及钢筋间距。（6）在梁板模板支完后，放一次梁、 柱位置控制线，用于调整竖向钢筋位置，梁板钢筋绑

36、扎完成，再进行第二次放线，进一步核对竖向钢筋位置，准确无误后方可浇筑梁板砼。（7）对所有不能到位的钢筋，调整到正确位置后才能允许绑扎。（8）绑丝弯钩朝向正确。浇筑砼时，设专人看筋。4.9.2 混凝土分项工程施工现浇楼板砼采用商品砼浇筑，选择质量可靠、信誉良好的商品砼搅拌站供应砼，并使用其泵车或砼泵及砼输送管输送到梁板柱浇捣部位。（一）对混凝土的质量检查要求：（1）商品混凝土，每工作班派出质量检查员驻搅拌站监造。（2）现场取样时，按每100 m3为一批，以搅拌车卸料14后至34前的混凝土为代表取1组试件。混凝土取样、试件制作、养护，均应由监理签证认可。（三）混凝土运输（1）混凝土在现场运输工具有

37、手推车、塔吊运送等。（2）混凝土自搅拌车（机）中卸出后，应及时运到浇筑地点，延续时间不能超过初凝时间。在运输过程中，要防止混凝土离析、水泥浆流失、坍落度变化以及产生初凝等现象。如混凝土运到浇筑地点有离析现象不得用于主体结构。（3）混凝土运输道路应平整顺畅，若有凸凹不平，应铺垫桥枋。（四）混凝土的浇筑：（1）浇筑前应对模板浇水湿润，梁模板的清扫口应在清除杂物及积水后再封闭。（2）混凝土浇筑的一般要求a 浇筑竖向结构混凝土时，如浇筑高度超过3m时，应采用串筒、导管、溜槽或在模板侧面开门子洞。b 浇筑混凝土时应分段分层进行，每层浇筑高度应根据结构特点、钢筋疏密决定。一般分层高度为插入式振动器作用部分

38、长度的1.25倍，大不超过500mm，平板振动器的分层厚度为200mm。c 使用插入式振动器应快插慢拔，插点要均匀排列，逐点移动，按顺序进行，不得遗漏，做到均匀振实。移动问距不大于振动棒作用半径的1.5倍（一般为300400mm）。振捣上一层时应插入下层混凝土面50mm，以消除两层间的接缝。平板振动器的移动间距应能保证振动器的平板覆盖已振实部分边缘。d 浇筑混凝土应连续进行。如必须间歇，其间歇时问应尽量缩短。并应在前层混凝土初凝之前，将次层混凝土浇筑完毕。问歇的最长时间应按所有水泥品种及混凝土初凝条件确定一般超过2小时应按施工缝处理。e 浇筑混凝土时应派专人经常观察模板钢筋、预留孔洞、预埋件、

39、插筋等有无位移变形或堵塞情况，发现问题应立即停止浇灌，并应在已浇筑的混凝土上初凝前修整完毕。（六）板混凝土浇筑(1) 肋形楼板的梁板应同时浇筑，浇筑方法应由一端开始用“ 赶浆法”推进，先将梁分层浇筑成阶梯 ，当达到楼板位置时再与板的混凝土一起浇筑。(2) 楼板浇筑的虚铺厚度应略大于板厚，用平板振动器垂直浇筑方向来回振捣。注意不断用移动标志或插杆检查以控制混凝土板厚度。振捣完毕，用刮尺或拖板抹平表面。(3) 在浇筑与柱连成整体的梁和板时，应在柱和墙浇筑完毕后停歇11.5小时，使其获得初步沉实，再继续浇筑。（八）混凝土的养护（1） 混凝土浇筑完毕后，应在12小时以内加以覆盖，并浇水养护。（2） 混

40、凝土浇水养护日期，掺用缓凝型外加剂或有抗渗要求的混凝土不得小于14天。在混凝土强度达到1.2MPa之前，不得在其上踩踏或施工振动。柱、墙带模养护2天以上，拆模后，用塑料薄膜包住，以确保立面结构表面保持湿润状态。（3） 每日浇水次数应能保持混凝土处于足够的润湿状态。4.9 成品的堆放及包装 1.钢构件的堆放 1.1进入施工现场的钢构件及楼层板按种类、安装区域及安装顺序，分区整齐存放，标有识别标志，便于清点。 1.2 露天堆放的钢构件及楼层板搁置在干燥、无积水处，防止锈蚀；底层垫枕木，保证有足够的支撑面，防止支撑点下沉，使构件堆放平稳。1.3相同钢构件及楼层板构件叠放时，各层构件的支点应在同一直线

41、上，防止构件压坏或变形。1.4钢构件及楼层板的存储，进、出库，严格按制度执行。 2.构件的包装 2.1楼层板包装和固定的材料要结实，以确保在搬运过程中楼承包不散失，不掉落。 2.2楼承包包装时，应保证构件不变形，不损坏。对于长短不一、容易掉落的物件，特别注意端头加封包装。 2.3包装件必须写编号、标记、外形尺寸，如长、宽、高、全重，做到标志齐全、清晰。 3.运输及吊装过程中成品保护措施3.1在吊装前，先对上人吊篮及吊装卷扬机进行安装调试，待安装完成后进行上下空运调试合格后，再进行吊装设备及吊篮与原结构可能接触部位进行防火材料的软包装进行包裹，防止上下运行时擦碰撞。 3.2 吊运大件必须有专人负

42、责，使用合适的工具，严格遵守吊运规则，以防止在吊运过程中发生震动、撞击、变形、坠落或者损坏。3.3场内转运吊装时，必须有专人监管，清点物件的箱号及打包件号，在吊篮内堆放牢固、稳妥，并增加必要的捆扎，防止构件松动、损伤，在构件上升同时，派具有高空作业的架子工跟随构件上升，防止上升过程碰碰撞。 3.4在吊装运输过程中，保持平稳，超长、超宽、超高物件运输，必须由经过培训的起重员负责吊装。 3.5严禁野蛮装卸。装卸人员装卸前，要熟悉构件的重量、外形尺寸，并检查吊马、索具的情况，防止意外。 3.6构件掉到到达施工现场后，及时组织组装，固定牢固。 3.7现场采用汽车吊运送构件时，要注意周围地形、空中情况，

43、防止汽车吊倾覆及构件碰撞。 4.现场成品保护 4.1加大成品保护宣传力度，灌输成品保护意识； 4.2对本单位职工，施工前进行交底，提醒注意构件及显示屏安装过程中的各个危险环节； 4.3在与其它幕墙临界接口处或其它交叉作业的地方，必须知会兄弟施工单位注意成品保护； 4.4在现场安设围护网并设警示牌； 4.5在有玻璃的地方贴上明显的提醒标识或设置隔离带，在附近要有明显的警示牌； 4.6严禁碰撞原结构玻璃边角。对洞口边缘的玻璃，边角外露部分要进行封包保护；4.7安排专职的成品保护巡视员。4.8单元构件及显示屏箱体不应搁置和倚靠在可能损坏下部边缘或玻璃面的物体上，严禁将构件在易沉降地面上。3.9现场构

44、件临时靠放应稳固，特别注意临风面的构件，防止被风吹倒。4.10进行油漆施工时，应设置防护层，严禁涂料、化学物品等污染幕墙表面。4.11严禁钢管、材料、工具等重物下落。对操作工具采用安全绳固定在吊篮或已安装好的构件上，防止上方施工的可能坠物。所有构件到吊装到距安装位置时采用手链葫芦进行转接，防止构件坠落。4.12 在施工的下部地面部分即地下通道出入口及临街道面进行2米高钢管脚手架及安全网进行围护，施工时派专人看守，严禁行人通过，确保安全。4.13在吊运时应轻拿轻放，并采取必要的保护措施，严禁发生碰撞，吊装时加软垫，避免划伤。对于运输及存放不当造成的装饰破损，划伤及腐蚀的半成品，严禁在工程安装时使

45、用； 4.14配件的运输及保存应避免生锈，存放仓库时，放在离地1M高的搁板台上。检验过的半成品在安装之前应存放临时库房内并严禁与化学物品接触，以防止半成品受腐、污染.4.10应急预案方案 改革开放以来，企业迅速发展，给企业经济发展带来蓬勃的生机，然而“水能载舟亦可覆舟”。同理，发展生产固然可以创造财富，但如果忽视安全生产，一旦发生事故，不仅造成生命和财产的损失，而且影响正常的生产秩序，甚至影响社会的安定，因此，防止伤亡事故，保障劳动者在生产过程中的安全与健康，既是生产发展的需要，也是经济健康发展和社会稳定的需要。 必须加强安全文明管理，将施工对周围造成影响降到最低，并保证处于繁华区域的工地有具

46、有良好的文明施工。本工程通道进行维护，防止晚上车辆停放当误材料进出。由于工程现场较为复杂，因此，本工程将防高空坠落及施工现场伤及旅客放在首位。工期急，任务量大，是诱发安全事故发生的因素，提前做好摸底、调查是必须做的重点工作之一。认真贯彻执行我国“安全第一，预防为主的安全方针，项目部要在“防”字下功夫，落实各项安全措施，清除事故的隐患，因此，项目部制定生产安全事故预防措施及应急救援措施。 二、应急救援预案实施的任务和目标更好地适应法律和经济活动的要求，给施工的进行和施工场区周围居民提供更好更安全的环境；保证各种应急反应资源处于良好的备战状态；指导应急反应行动按计划有序地进行，防止因应急反应行动组

47、织不力或现场救援工作的无序和混乱而延误事故的应急救援；及时控制危险源抢救伤员，指挥施工人员有组织的撤离，消除危害后果等，有效地避免或降低人员伤亡和财产损失；帮助实现应急反应行动的快速、有序、高效；充分体现应急救援的“应急精神”。应急救援是减少事故造成的人员伤害和财产损失而组织的救援行动。重点是保护人群的生命安全。三、适用范围本预案适用于项目部生产安全事故及各类突发异常情况四、事故的应急救援工作程序1、建立项目部应急救援组织体系根据中华人民共和国安全生产法、中华人民共和国消防法、建设工程安全生产管理条例、安全生产许可证条例、武汉市安全生产条例及建设部、省、市的相关安全生产管理文件,加强安全生产管

48、理工作,保证生产安全事故应急救援工作的可靠性。有效预防,及时控制和消除各类不安全因素,最大限度减轻事故灾害损失。2、现场应急救援小组的架构根据有关安全生产的文件精神，从“讲政治，保稳定，促发展”的高度，提高对安全生产工作的认识。大力推进安全生产工作的“四个转变”，即从事后查处转变为事前预防，因此，项目部要在防字下功夫，在施工现场建立一个完善健全的应急救援小组，项目部经理任安全生产第一责任人及应急救援小组的组长，由项目部主管生产的项目部经理为安全生产直接责任人及应急救援小组副组长，现场应急救援小组架构如下：安全生产组长执行项目经理 项目经理综合治理组义务消防组施工组质安组设备机电组资料组保卫管理

49、组材料组炊事班义务消防队应急抢险队各工种班组3、应急救援小组职责（1）当项目现场发生各类事故时，应急小组开始启动（2）项目负责人组织应急小组进行事故紧急处理，防止事故扩大，减少人员伤亡和财物损失（3）疏散员工，抢救伤员，转移贵重财物（4）协助上级有关部门扑救各类事故（5）划定警戒范围，维持事故现场秩序，保护事故现场（6）协助上级有关部门，公司有关部门调查事故原因（7）做好事故善后工作4、应急小组成员职责a) 组长职责全面负责应急小组领导工作：组织指挥应急小组扑救各类事故：向公司领导、工程部、公司有关主管部门汇报各类事故情况：参加公司、工程部、有关部门召集的抢险工作会；协助上级有关部门扑救各类事

50、故；协助上级有关部门调查事故原因。b) 副组长职责协助组长组织指挥应急小组扑救各类事故；协助上级有关部门、公司有关部门调查各类事故原因。c) 材料组、保卫员、炊事班职责负责火灾爆炸事故和化学危险物品泄漏事故抢险工作:组织应急队员疏散员工,抢救伤员,转移贵重财物和化学危险物品;负责中毒、中暑等事故应急抢救工作;组织应急队员维持事故现场秩序，保护事故现场。d) 施工组、质安组职责负责物体打击、高处坠落、倒塌、中暑、中毒等事故应急抢险工作；事故原因调查完毕后，组织有关人员对施工现场进行大检查，做好复工前准备工作。e) 机管组职责负责机械伤害事故应急抢险工作。f) 电工班长职责负责触电事故应急抢险工作

51、。g) 资料组职责负责项目应急小组与上级有关部门，公司领导，工程部，公司有关主管部门的联系；协调应急小组成员之间应急工作。h) 义务消防队职责及各工种班组职责负责火灾、爆炸事故和化学危险品泄漏事故应急抢险工作;组织应急队员疏散员工,抢救伤员,转移贵重财物和化学危险物品中;根据施工现场的燃烧物质,燃烧的特点,火场的具体情况,正确使用和指挥他人正确使用消防器材;各工种班组人员要参加项目各项事故抢险救灾工作。5、定期组织应急救援的演练进行应急演练，提高应急救援能力，为了在出现险情时，处理迅速，不至于手忙脚乱，项目部对预设险情进行实地演练，由项目部负责组织安排，时间为项目进场安排，使所有人员均参与其中，并填写应急演练记录表，记录演练内容，人员分工，方案，处理程序等。6、演练后对应急救援的实际效果进行评价在演练后，对本次应急救援演练的效果进行评价，确定本次演练是否成功，对演练的效果是否满意，是否有必要对日后的演练进行修订，主要针对本次演练存在的问题，如灭火器材失效，人员抢救不及时等。五、一般事故的应急响应根据工程的特点及施工工艺实际情况，认真组织对危险源和环境因素的识别和评价，特制
