2020年自动化毕业论文开题报告范本

1、自动化毕业论文开题报告范本开题报告是学位论文的一个总体规划和设计，是研究生学位论文工作的重要环节， 以下是搜集的自动化毕业论文开题报告，欢迎阅读参考。题目：胶囊内窥镜的磁导航式运动检测台设计1 课题、目的、意义以及国内外基本研究概况1.1课题本课题国家 863 资助的“基于 MEMS技术的微型胶囊内窥镜研究”项目，编号 xxAA04Z313。1.2课题研究的目的和意义目的通过对主动运动式无线胶囊内窥镜的研究，开发出一套基于准静态磁场磁拖动原理的胶囊内窥镜检测用途的五联动轴磁导航式运动控制系统。通过对外部控制磁导航仪系统各个部件进给速度、转动速度和相对运动速度的精确控制， 可进一步实现在消化道环

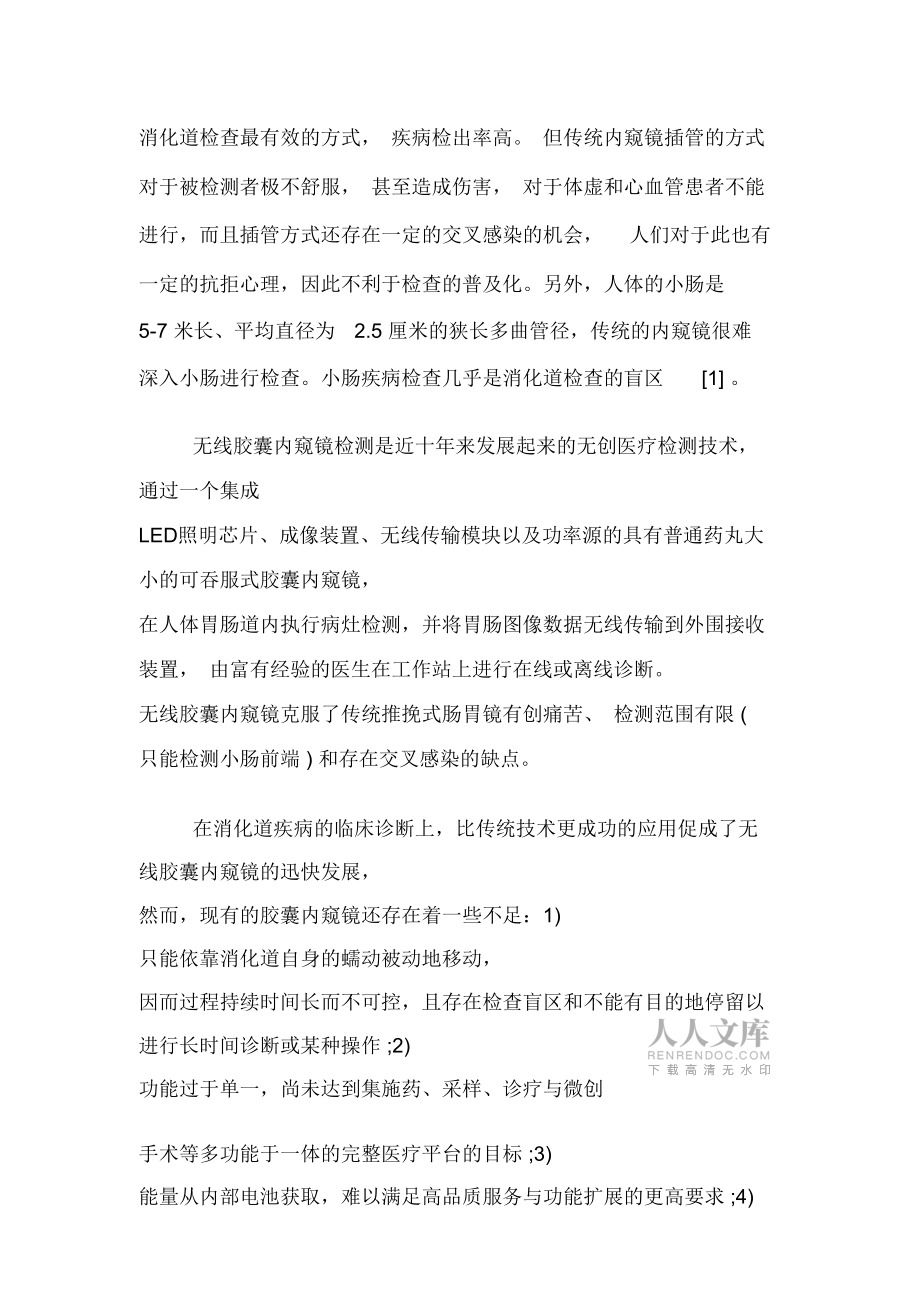

2、境下对内嵌永磁体胶囊内窥镜快速运动、 缓慢运动和局部定位等形式的主动控制。意义消化道是人体中的多发病区域，消化道疾病人群全球普遍达到10%以上，中国更高达13%以上。传统内窥镜是消化道诊疗的主要方式，它使用插管的方式将摄像头和组织取样等装置深入到胃部、肠管部位，对消化道内壁进行有效诊断或组织取样、微型手术等动作，是消化道检查最有效的方式， 疾病检出率高。 但传统内窥镜插管的方式对于被检测者极不舒服， 甚至造成伤害， 对于体虚和心血管患者不能进行，而且插管方式还存在一定的交叉感染的机会，人们对于此也有一定的抗拒心理，因此不利于检查的普及化。另外，人体的小肠是5-7 米长、平均直径为2.5 厘米的

3、狭长多曲管径，传统的内窥镜很难深入小肠进行检查。小肠疾病检查几乎是消化道检查的盲区1 。无线胶囊内窥镜检测是近十年来发展起来的无创医疗检测技术，通过一个集成 LED照明芯片、成像装置、无线传输模块以及功率源的具有普通药丸大小的可吞服式胶囊内窥镜， 在人体胃肠道内执行病灶检测，并将胃肠图像数据无线传输到外围接收装置， 由富有经验的医生在工作站上进行在线或离线诊断。 无线胶囊内窥镜克服了传统推挽式肠胃镜有创痛苦、 检测范围有限 ( 只能检测小肠前端 ) 和存在交叉感染的缺点。在消化道疾病的临床诊断上，比传统技术更成功的应用促成了无线胶囊内窥镜的迅快发展， 然而，现有的胶囊内窥镜还存在着一些不足：1

4、) 只能依靠消化道自身的蠕动被动地移动， 因而过程持续时间长而不可控，且存在检查盲区和不能有目的地停留以进行长时间诊断或某种操作 ;2) 功能过于单一，尚未达到集施药、采样、诊疗与微创手术等多功能于一体的完整医疗平台的目标 ;3) 能量从内部电池获取，难以满足高品质服务与功能扩展的更高要求 ;4) 大多只适于在一种器官环境下运作，不能全范围应用于整个消化道 ;5) 一旦在体内滞留，只能采用有创的方式取出，存在安全隐患。鉴于以上存在的缺陷，发展胶囊内窥镜的关键技术集中于微型化技术、 能源供给及低功耗技术、无线驱动控制技术、 胶囊定位技术， 突破这些技术瓶颈将对抢占国际市场、降低该产品的价格阈值有

5、关键性的影响。为了克服以上诸多缺陷，更好的服务患者，世界各国的相关研究机构和企业都在致力于主动控制式胶囊内窥镜的研究，目前已经发展了很多种控制方案，主要有形状记忆合金驱动、螺纹旋进、蠕虫式驱动、触角式驱动、电激励驱动、液压驱动及气动驱动等。然而，上述主动控制方式都存在较大的缺陷和安全隐患：蠕虫式胶囊内窥镜内部结构复杂、“风箱效应”会对肠道造成较大程度的损伤; 三维旋转磁场控制方法十分复杂， 螺旋结构胶囊以转动的方式前进，由于肠道的伸缩动力特性，螺旋结构与肠道产生接触摩擦难以避免，因此，以螺旋运动为主的主动控制方式会对人体肠道造成较大伤害，不利于临床的推广和使用 ; 此外，交变电磁场产生的电磁辐

6、射对人体的潜在伤害无法预知，仍需要进行大量的动物实验和临床验证2 。本课题所研究的用于胶囊内窥镜检测的磁导航式运动控制系统：1) 不涉及复杂的胶囊内部可动结构， 不涉及工频电磁场，安全性好 ;2)主动控制方式简易，成本低 ;3) 可以显著缩短胶囊内窥镜诊断时间并能够实现胶囊定位以便于医生进行细致观察 ;4) 胶囊运动的能量由外部磁场提供，摆脱内置电源的能量限制。 本技术方案有望应用于消化道内窥镜临床检测领域， 改变传动推挽式内窥镜检测过程痛苦和被动式胶囊内窥镜耗时低效的现状， 推进主动控制式胶囊内窥镜检测的市场化，服务于医疗机构并造福于广大患者。1.3国内外基本研究概况国外研究概况国外胶囊内窥

7、镜的研究已有成熟的商品和深厚的研究基础。以色列的 GivenImaging 公司专门致力于胶囊内窥镜的研发，于 1999 年成功研究出第一个具有临床实用性的胶囊内窥镜。如图 1.1 所示，其尺寸长 30mm、直径 11mm，内含的电池可连续工作 6-8 个小时。经过发展， GivenImaging 公司在 2000 年生产出具有代表性的 M2A型胶囊内窥镜，尺寸进一步缩小到 11mm×26mm，质量为 3.45g ，分辨率可达0.1mm，视角为 140?。M2A胶囊体内安装了一块 CMOS图像芯片、一块射频芯片和相应外围元件、 两节氧化银电池、 一个磁控开关和一个螺旋型天线。图像芯片

8、可以 1：8 的比率放大图像。射频芯片数据发送率达到 2.7Mbit/s ，实现每秒 2 帧的图片传输。图像发送至体外，通过可戴在手腕上的数据接收器接收后送到图像工作站。 整个过程可拍摄 5 万幅图片存储于工作站。借助专用的图像处理分析软件 RAPID，进行数据处理并清晰显示出所拍摄图像。除 M2A外， GivenImaging公司还开发了另外两款胶囊内窥镜： PillcamSB( 面向小肠检测， 检测时间 8 小时 ) 和 PillCamESO(面向食管检测，检测时间 20 分钟 ) ，相对 M2A对部分参数加以调整。 PillCamESO对反流型食管疾病的病理检测能力很高，敏感性达 97%

9、，特异性达 100%。美国的 Smartpill 公司开发了两种胶囊内窥镜。一种是用于图像检测的胶囊内窥镜。 另一种胶囊 SmartpillACT-1( 图 1.2) 用于测量消化道蠕动压力、 pH值和检测时间。其中SmartpillACT-1胶囊内含电池可连续使用72 个小时。Norika是日本 RFSYSTEM实验室开发的第一款产品。普通NorikaA3( 图 1.3) 胶囊直径 9mm，长 23mm。该系统由内窥镜胶囊、外部控制器、嵌入线圈的背心以及图像显示分析终端 4 大部分构成。 其中，外部控制器用于无线遥控肠道图像观察及控制胶囊旋转方向 ; 嵌有线圈的背心用于体内胶囊所需能源的发送

10、及实现胶囊旋转方向的控制。胶囊采用 CCD图像芯片，为 41 万象素，具有很高的图像清晰度，以每秒 30 帧图像数字传输。 镜头焦距可控。胶囊采用无线供电，使得供能不再有时间上的限制。 采用无线能源传输技术， 通过电磁场耦合将能源从体外传递到体内， 胶囊内感应线圈感应出电磁场并整流为直流电源存储在电容器中。胶囊通过三组 60°间隔的线圈，形成一个三极电机的模式， 从而控制胶囊的旋转， 以便不同方向观察病灶。镜头四周有 2 个白色灯和 2 个近红外线灯，从外部控制其不同亮度的比例，可产生模拟三维图像。 且可以网络传输，进行远程会诊。另外，胶囊内部有一个喷药仓和一个取活检仓， 均可由外部

11、控制分别打开其阀门，进行对病灶的喷药或伸出微型钛金属针取活检。 NorikaA3 胶囊的驱动方式也依靠肠道的自身蠕动。xx 年 RF系统实验室研制出世界最小的新一代胶囊内窥镜Sayaka，结构见图 1.4 。Sayaka 的直径仅 9 毫米，长 2.3 厘米。出于安全性考虑， Sayaka内部并没有搭载电池，靠接收体外线圈所发出的电磁感应电产生50 毫瓦电力来驱动其相机、灯光和计算机。当Sayaka 在肠道里摄影时，每秒大约可以拍摄 30 张 2 兆像素的图像，与此同时，其荧光灯和白色 LED灯会照亮肠道壁，实现清晰拍摄。先前的内窥镜将相机放在一端， 朝前拍摄，因此只能拍到肠内壁的外围情况，而

12、 Sayaka 首次将相机面向肠内壁，且能 360°旋转，因此能对准肠内壁拍下更加清晰的照片。 当其外层胶囊在肠道里行进时， 内层的电磁体就会颠倒其极性， 从而使内层胶囊和相机每 2 秒旋转 60°，每 12 秒旋转一周，这就有足够时间能重复拍摄特写镜头。 Sayaka 拍摄到图像数据不断地通过无线传输到装在患者背心里的天线中， 并保存在一张标准的 SD存储卡上。医生将此 SD存储卡插入电脑， 用软件将数千张重复的图像成肠道的平面图，可以将每一张图像可以放大75 倍左右，达到 1,175 兆像素，以便让医生观察其细节特征。 Sayaka 胶囊式内窥镜吞服大约 8 个小时后，

13、就会自然排泄出来， 累计可拍摄多达 87 万张照片，整个过程中患者不会有任何感觉。 Sayaka 胶囊式内窥镜可以任意重复使用。目前， Sayaka 已通过美国临床测试。此外，韩国的 IntelligentMicro 中心，英国的 Glasgow 大学等研究机构也在积极进行胶囊内窥镜的研制。 随着技术的不断进步， 无线胶囊式内窥镜的整体性能将逐步完善。 在图像传感器技术、 能源供给技术方面以具有较为成熟的技术。 在其它方面亦有研究进展， 如研究驱动的主动控制方式而不是仅依靠肠道的自身蠕动，为医生带来更大的主动性 ; 除内窥功能外，还包含药物释放机构和组织采样机构以及温度传感与 pH值测量、压力

14、检测及激光治疗等功能， 360°全方位的肠道图像摄取 ; 进一步减小体积 ; 这些技术还不够成熟， 需要进一步研究和完善。其中释药、组织采样、激光治疗、手术操作等手段需要胶囊在某些部位进行一定的停留或特定的运动方式，这需要主动驱动控制技术。国内研究概况在国家 863 项目的支持下，重庆金山公司于研制出了具有实时摄像功能的胶囊内窥镜， 中国科学院合肥智能机械研究所设计了 “基于 CMOS图像传感器的胶囊内窥镜系统”。他们研制的胶囊内窥镜拥有摄像功能。金山公司的胶囊内窥镜 ( 图 1.5) 直径大约 10 毫米、长度大约 21 毫米。它分为下面的几个部件。具有图像、温度、压力的检测。它以

15、每秒 1 帧的速率向外发送图片。图像为 CMOS图像。中科院安徽合肥智能机械研究所承担研究的国家“863”计划重点课题“无线肠胃检查机器人关键技术研究”于xx 年 8 月在北京通过国家验收，研制出的胶囊以5 秒/ 帧的速度向外传输图片。另外，重庆大学进行了定点释放药丸微系统与消化道采样药丸微系统研究，已经开发出临床试验样机。上海交通大学开展了“人体全消化道微型介入式诊查系统” 研究，研发出了用于检测压力、 温度、pH值的胶囊内窥镜。目前，国内研究的关键点在于研发专用芯片实现胶囊系统的无线图像传输和微型化。 具备了基本的图像摄取功能和压力等信号检测功能。也在施药、主动驱动等方面做了不少有益的探索

16、 1 。2 课题研究内容、任务要求及关键理论和技术2.1课题内容对磁导航式运动检测台进行结构设计：1) 检测台结构设计 ;2) 多轴运动结构设计。2.2课题任务要求对检测台结构进行详细设计要求如下：1) 多轴运动检测台移动精度达微米级 ;2) 实现 5 自由度运动。2.3现有系统设计方案及需改进部分现有系统设计方案图 2.1 所示的是现有磁导航式运动控制系统的整体结构。系统由受检者支撑部、磁装配体、磁支撑座和伺服控制单元四大块组成。其中，磁装配体和磁支撑座通过连接板连接， 受检者支撑部包括支撑座和可动病床， 支撑座上固定在磁装配体的下方， 可动病床活动安装在支撑座上，可动病床能够相对于磁装配体

17、运动 ; 磁装配体包括磁体组、夹具和导向机构，所述磁体组由第一、第二磁体构成，第一、第二磁体安装在夹具上，且第一、第二磁体的 N极、S 极相向放置，夹具固定在导向机构上，导向机构能够带动第一、第二磁体运动 ; 伺服控制单元安置于磁支撑座上， 伺服控制单元控制受检者支撑部、 磁装配体和磁支撑座的伺服电机动作。该系统采用永久磁铁和机械运动产生一个准静态磁场，实现对内嵌永磁体胶囊内窥镜的定位和导向。 系统含有 5 个联动轴，包括受检者支撑部、磁装配体、磁支撑座和伺服控制单元。通过外部控制磁导航仪系统各个部件的进给速度、 转动速度和相对运动速度， 可以实现胶囊内窥镜在消化道内的快速运动、缓慢运动和局部

18、定位等 2 。需改进部分(1) 将开环控制系统更进为闭环控制系统，提高系统精度现有设计方案采用驱动可动病床与磁体组运动的 4 个伺服电机结合丝杆螺母副实现可动病床与磁体组的直线运动， 没有位置检测反馈装置，为开环控制，位移精度不高。为到达课题微米级精度要求，将以上 4 个伺服电机和丝杆螺母副换为可直接驱动直线运动部件的直线电机以缩短传动链，简化传动机构，并安装光栅尺，增加行程开关，在做旋转运动的磁装配体端安装编码器， 这样就可以实现闭环控制，提高检测台的移动、定位精度。(2) 系统整体结构布局优化现有方案结构布局不合理，受检者支撑部与磁支撑座相分离，重量较大的磁装配体悬臂设计， 导致系统重心不稳， 需要较大的配重来平衡装置。因此有必要对结构布局进行优化， 可考虑把受检者支撑部与磁支撑座连为一体，并将磁装配体改为龙门式结构。(3) 减速器设计现有方案为伺服电机通过蜗杆减速器减速后驱动磁装配体做旋转运动。蜗杆减速器使得伺服电机与磁装配体驱动轴方向垂直， 占用空间较大，且蜗杆减速器效率不高，可换用尺寸更小、效率更高、传动平稳性更好的行星齿轮减速器， 使伺服电机与驱动轴同向以节省空间，提高旋转精度，且最好能选用在增速方向可自锁的型号。(4)
