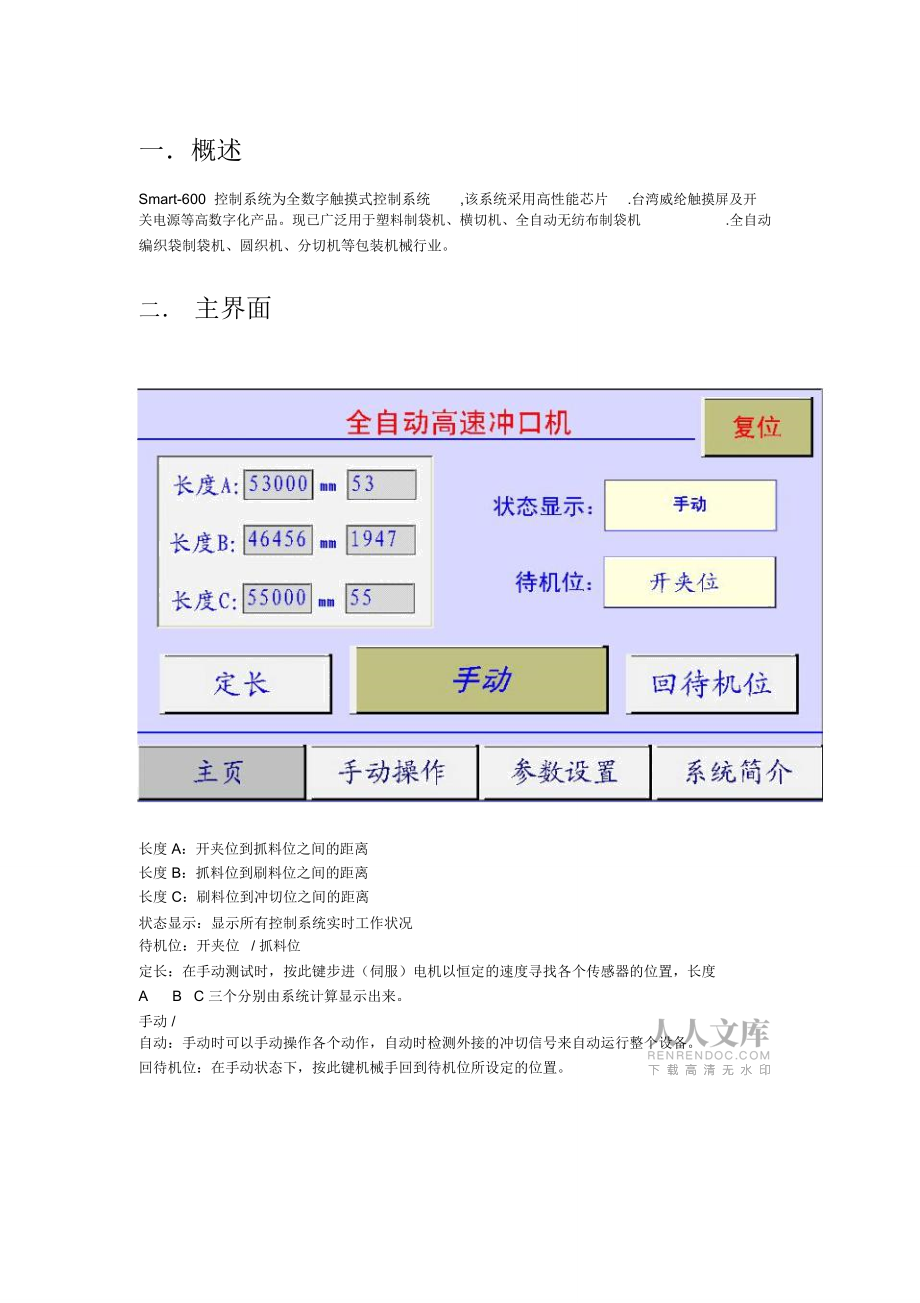

1、Smart-600 触摸屏控制系统使用说明书（自动冲口机系列）无锡市海利达自动化仪器厂一概述Smart-600 控制系统为全数字触摸式控制系统,该系统采用高性能芯片.台湾威纶触摸屏及开关电源等高数字化产品。现已广泛用于塑料制袋机、横切机、全自动无纺布制袋机.全自动编织袋制袋机、圆织机、分切机等包装机械行业。二 主界面长度 A：开夹位到抓料位之间的距离长度 B：抓料位到刷料位之间的距离长度 C：刷料位到冲切位之间的距离状态显示：显示所有控制系统实时工作状况待机位：开夹位/ 抓料位定长：在手动测试时，按此键步进（伺服）电机以恒定的速度寻找各个传感器的位置，长度A B C 三个分别由系统计算显示出来

2、。手动 / 自动：手动时可以手动操作各个动作，自动时检测外接的冲切信号来自动运行整个设备。回待机位：在手动状态下，按此键机械手回到待机位所设定的位置。三. 手动操作界面前进：手动控制步进（伺服）电机及机械手前进后退：手动控制步进（伺服）电机及机械手后退拔针测试：手动控制拔针开关闭夹：机械手在后限位时，手动控制机械手开夹和闭夹刷料测试：机械手在后限位时，手动控制毛刷开关压板下压：机械手在后限位时，手动控制压板上下转盘测试：机械手在后限位压板和刷料高位时，手动控制转盘转动输送带测试：机械手在后限位压板和刷料高位时，手动控制输送带转动状态显示：显示所有控制系统实时工作状况运行测试：机械手在待机位，冲

3、刀允许，按“运行测试”，把机械的动作整个运行一次。冲刀测试：冲刀允许和机械手在后限位时，按此键冲刀动作测试一次冲刀禁止 / 冲刀允许：运行测试，冲刀测试和自动的时候，冲刀允许。其余动作都是冲刀禁止四. 参数设置后退长度：冲切结束后，机械手后退的长度送料长度：冲切结束机械手后退结束，再松料后退的长度寻标范围：机械手寻找各个传感器位置所需要的误差范围点进速度：手动控制机械手前进和后退的速度拔针延时：接收到脱袋信号后延时多少时间拔针拔针时间：接收到脱袋信号后延时后输出拔针信号的时间加减速时间：步进（伺服）电机起步快慢最高频率：步进（伺服）电机运转的最高速度换算单位：长度一米所对应的脉冲个数转盘时间：转盘运转信号输出的时间输送带时间：输送带信号输出的时间刷料速度：刷料时步进（伺服）电机运行速度压板时间：压板下压的时间冲切时间：冲刀冲切的时间加压时间：冲切结束，增压缸输出加压信号的时间压板延时：增压缸输出信号后延时“压板延时”后冲切结束五. 接线位置输入信号X02对折位X03对折下位X04对折上位X05脱袋输入X06自动冲床信号X07压板高位X08刷料高位X09后限位X10冲切位X11刷料位X12开夹位X13抓料位X14前限位输出信号Y01脉冲输出Y02方
