18、10kV电缆附件专用技术规范

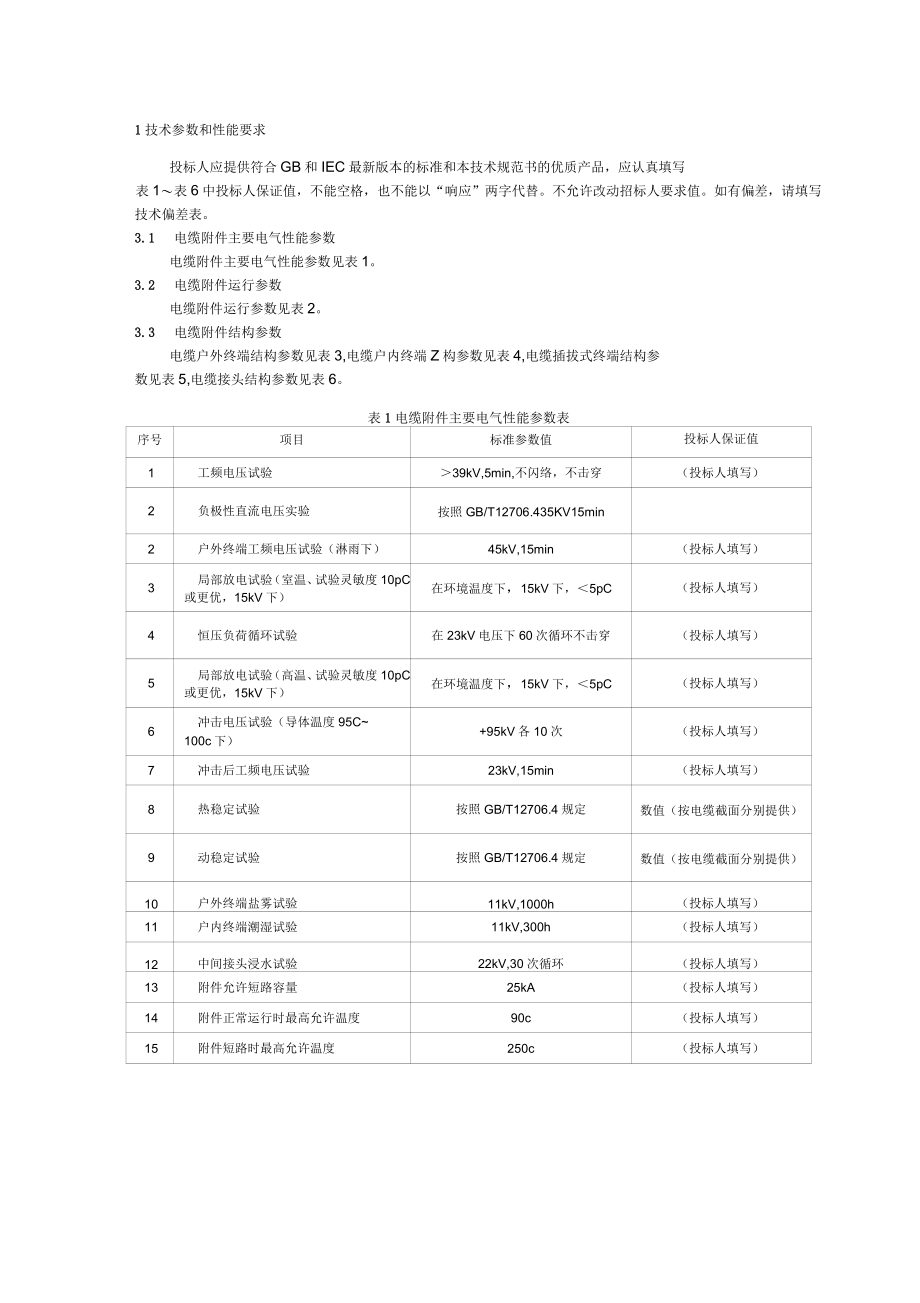

1、10kV电力电缆附件专用技术规范二0一五年七月1技术参数和性能要求151.1电缆附件主要电气性能参数151.2电缆附件运行参数151.3电缆附件结构参数152项目需求部分192.1货物需求及供货范围一览表192.2必备的备品备件、专用工具和仪器仪表供货表202.3投标人应提供的有关资料212.4工程概况212.5使用条件212.6项目单位技术差异表223投标人响应部分223.1技术偏差223.2主要原材料产地表233.3推荐的备品备件、专用工具和仪器仪表供货表231 1 技术参数和性能要求投标人应提供符合GB和IEC最新版本的标准和本技术规范书的优质产品，应认真填写表1表6中投标人保证值，不能

2、空格，也不能以“响应”两字代替。不允许改动招标人要求值。如有偏差，请填写技术偏差表。3.13.1电缆附件主要电气性能参数电缆附件主要电气性能参数见表1。3.23.2电缆附件运行参数电缆附件运行参数见表2。3.33.3电缆附件结构参数电缆户外终端结构参数见表3,电缆户内终端Z构参数见表4,电缆插拔式终端结构参数见表5,电缆接头结构参数见表6。表 1 1 电缆附件主要电气性能参数表序号项目标准参数值投标人保证值1工频电压试验39kV,5min,不闪络，不击穿（投标人填写）2负极性直流电压实验按照 GB/T12706.435KV15min2户外终端工频电压试验（淋雨下）45kV,15min（投标人填

3、写）3局部放电试验 （室温、 试验灵敏度 10pC或更优，15kV 下）在环境温度下，15kV 下，5pC（投标人填写）4恒压负荷循环试验在 23kV 电压下 60 次循环不击穿（投标人填写）5局部放电试验 （高温、 试验灵敏度 10pC或更优，15kV 下）在环境温度下，15kV 下，5pC（投标人填写）6冲击电压试验（导体温度 95C100c 下）+95kV 各 10 次（投标人填写）7冲击后工频电压试验23kV,15min（投标人填写）8热稳定试验按照 GB/T12706.4 规定数值（按电缆截面分别提供）9动稳定试验按照 GB/T12706.4 规定数值（按电缆截面分别提供）10户外终

4、端盐雾试验11kV,1000h（投标人填写）11户内终端潮湿试验11kV,300h（投标人填写）12中间接头浸水试验22kV,30 次循环（投标人填写）13附件允许短路容量25kA（投标人填写）14附件正常运行时最高允许温度90c（投标人填写）15附件短路时最高允许温度250c（投标人填写）表 2 2 电缆附件运行参数表序号项目单位标准参数值投标人保证值1适应的环境温度范围C-25+45（投标人填写）2使用地区海拔m及 500（投标人填写）3户外终端外绝缘爬电距离mm380（投标人填写）4附件设计使用年限年30（投标人填写）表 3 3 电缆户外终端结构参数表序号项目单位标准参数值投标人保证值1

5、基本结构（冷缩式、预制式和热缩式）冷缩式（卖方型号）2出线金具材质国标 T2 电解铜，镀锡（投标人填写）规格mm2（见表 7）（投标人填写）质量kg满足国标 GB14315（投标人填写）与电缆导体连接方式机械压接（投标人填写）3绝缘件冷缩式、预制式材料进口液态硅橡胶（投标人填写）材料牌号和生产厂投标人提供（投标人填写）质量kg投标人提供（投标人填写）外绝缘爬电距离mm380（投标人填写）热缩式材料（投标人填写）质量kg（投标人填写）绝 缘 管 长 度 X收缩前厚度mm 义 mm（投标人填写）应 控 管 尺 寸 X收缩前厚度mm 义 mm（投标人填写）4户外终端相色带（投标人填写）（投标人填写）

6、5接地方式铜屏蔽层与铠装层分别接地（屏蔽接地线要求带绝缘外皮）（投标人填写）6接地铜编织线截面积mm225mm2（投标人填写）（投标人填写）7户外终端顶部的防水方式（投标人填写）（投标人填写）8其他配套材料（包括易耗品）明细表（投标人填写如下）序号名称数量单位生产厂家用途12345678910表 4 4 电缆户内终端结构参数表序号项目单位标准参数值投标人保证值1基本结构（冷缩式、预制式和热缩式）冷缩式（卖方型号）2出线金具材质国标 T2 电解铜， 镀锡（投标人填写）规格mm2（见表 7）（投标人填写）质量kg满足国标GB14315（投标人填写）与电缆导体连接方式机械压接（投标人填写）3绝缘件冷

7、缩式、预制式材料进口液态硅橡胶（投标人填写）？材料牌号和生产厂（投标人填写）（投标人填写）质量kg（投标人填写）（投标人填写）外绝缘爬电距离mm250（投标人填写）热缩式材料（投标人填写）质量kg（投标人填写）绝缘管长度 X 收缩前厚度mmxmm（投标人填写）应控管尺寸 X 收缩前厚度mmxmm（投标人填写）4接地方式铜屏蔽层与铠装层分别接地（屏蔽接地线要求带绝缘外皮）（投标人填写）4接地铜编织线截面积mm225mm2 （投标人填写）（投标人填写）5其他配套材料（包括易耗品）明细表（投标人填写如下）序号名称数量单位生产厂家用途12345678910表 5 5 电缆插拔式终端结构参数表序号项目单

8、位标准参数值投标人保证值1基本结构/预制式2出线金具材质/紫铜镀锡规格mrn质量kg/前后接头整体长度mm/与电缆导体连接方式/压接3绝缘件冷缩式、预制式材料/材料牌号和生产厂/4结构高度mm/5终端相色带红绿黄6接地方式铜屏蔽层与铠装层分别接地（屏蔽接地线要求带绝缘外皮）7接地铜编织线截面积mm225mm28其他配套材料（包括易耗品）明细表（投标人填写如下）序号名称数量单位生产厂家用途表 6 6 电缆接头结构参数表序号项目单位标准参数值投标人保证值1基本结构（冷缩式、预制式和热缩式）冷缩式（卖方型号）2连接金具材质国标 T2 电解铜，镀锡（投标人填写）规格mm2（见表 6）（投标人填写）质量

9、kg满足国标GB14315（投标人填写）与电缆导体连接方式机械压接（投标人填写）3绝缘件冷缩式、预制式材料进口液态硅橡胶（投标人填写）材料牌号和生产厂（投标人填写）（投标人填写）质量kg（投标人填写）（投标人填写）最大外径 X 长度mmxmm（投标人填写）（投标人填写）热缩式材料（投标人填写）绝缘管层数层不超过两层（投标人填写）绝缘管长度 X 收缩前厚度mmxmm（投标人填写）应控管尺寸 X 收缩前厚度mmxmm（投标人填写）4冷缩部件的扩张率3 倍（投标人填写）5是否进行扩张状态下 100%出厂老化测试 （60,72 小时）（投标人填写）6中间接头的外屏蔽层的厚度mm1.5mm（投标人填写）

10、7中间接头铜屏蔽网套截面积mm225mm2（投标人填写）8中间接头内界面绝缘填充剂类型（投标人填写）9出厂电气试验率100% （投标人填写）10冷缩附件扩张状态的储存时间2 年（投标人填写）11结构尺寸（外径 X 长度）mmxmm（投标人填写）12提供中间接头本体防水试验报告VDE 水中恒压负荷试验和第三方权威检测机构水中运行证明报告（投标人填写）5其他配套材料（包括易耗品）明细表（投标人填写如下）序号名称单位数量生产厂家用途123456表 5 5（续）序号名称数量单位生产厂家用途78910注热缩式电缆接头如果由两层绝缘管组成，应分别填每层的绝缘管长度 x 收缩前厚度。2 2 项目需求部分2.

11、12.1 货物需求及供货范围一览表表 7 7 货物需求及供货范围一览表（铜芯）序号材料名称单位项目单位要求投标人响应备注型号规格数量型号规格数量110kV 电缆户外终端套冷缩式 35mm2冷缩式 50mm2冷缩式 70mm2冷缩式 95mm2冷缩 120mm2冷缩 150mm2冷缩 185mm2冷缩 240mm2冷缩 300mm2冷缩 400mm2210kV 电缆户内终端套冷缩式 35mm2冷缩式 50mm2冷缩式 70mm2冷缩式 95mm2冷缩 120mm2冷缩 150mm2冷缩 185mm2冷缩 240mm2冷缩 300mm2冷缩 400mm2310kV 电缆插拔终端套冷缩式 35mm2

12、冷缩式 50mm2冷缩式 70mm2冷缩式 95mm2冷缩 120mm2冷缩 150mm2冷缩 185mm2冷缩 240mm2冷缩 300mm2冷缩 400mm2410kV 电缆中间接头套冷缩式 35mm2冷缩式 50mm2冷缩式 70mm2冷缩式 95mm2冷缩 120mm2冷缩 150mm2冷缩 185mm2冷缩 240mm2冷缩 300mm2冷缩 400mm22.22.2 必备的备品备件、专用工具和仪器仪表供货表表 8 8 必备的备品备件、专用工具和仪器仪表供货表序号名称单位项目单位要求投标人响应备注型号和规格数量型号和规格数量12345投标人应提供的有关资料电缆终端和接头内部场强的选取

13、依据。电缆附件电场分析曲线。电缆附件的结构图纸。绝缘料、硅脂、清洗剂等主要性能。电缆附件的安装说明书。上述资料要求为中文版本。工程概况项目名称：。项目单位：。项目设计单位：。电缆附件的名称、型号规格：。本工程与电缆附件配套的电缆敷设于和,电缆的名称、型号规格：。使用条件使用环境条件使用环境条件见表9。表 9 9 使用环境条件海拔：不超过 1000m环境温度和湿度最高气温：+40取低气温户外：-10户内：+5最热月平均温度：+35最冷月平均温度：-5环境相对湿度：0.95(25)月平均最高相对湿度：90%(25C 下)污秽等级：III安装位置及环境电缆终端安装在杆线上和配电柜内等，接头安装在电缆

14、沟等接头按长期积水考虑。电缆附件安装现场应保持清洁，有防尘措施，环境相对湿度一般不得超过75%。使用技术条件电缆附件工作电压见表10。表 1010 电缆附件工作电压 kVkV额定工作电压U0/U8.7/15最高工作电压Um17.5额定频率：50Hz。接地方式：10kV系统为中性点不直接接地系统。系统单相短路电流和持续时间：。系统相间短路电流和持续时间：25kA2s。与电缆附件配套的电缆的导体运行温度：长期正常运行90Co短路（最长时间5s）250Co项目单位技术差异表项目单位原则上不能改动通用部分条款及专用部分固化的参数，根据工程实际情况，使用条件及相关技术参数如有差异，应逐项在“项目单位技术差异表”中列出。表 1111 项目单位技术差异表（项目单位填写）（本表是对技术规范的补充和修改，如有冲突，应以本表为准）序号项目标准参数值项目单位要求值投标人保证值12序号项目变更条款页码、款号原表达变更后表达123 3 投标人响应部分技术偏差投标人应认真填写表1表6中投标人保证值，不能空格，也不能以“响应”两字代替。投
