华锐1.5MW风力发电机安装手册

1、目录第一章FL1500风力发电机安装导叙3-第二章机舱局部-.4-2.1机舱以及机舱罩的卸车-4-2.1.1机舱的卸车-4-2.1.2机舱罩白卸车-5-2.2机舱的组装-6-2.2.1油冷风扇及其安装吊架的组装-6-2.2.2逃生支架的安装-7-2.2.3机舱吊车的安装-7-2.2.4机舱罩白吊装-7-2.2.5油冷风扇吊架上部弹性轴承的安装-8-2.2.6接地线和避雷针的安装-8-2.2.7水冷管接头的安装-9-2.2.8航空灯接线盒的固定-10-2.2.9机舱照明火:丁的安装-10-2.2.10航空灯白向安装-.11-2.2.11风速风向仪的安装-.11-2.2.12通风罩的安装-.11-

2、2.2.13联轴器和刹车盘罩子的拆卸-12-2.2.14机舱罩打密封胶-12-2.2.15机舱卫生清扫以及主轴法兰的清理-12-2.3机舱的吊装-13-2.3.1吊装专用吊具的试吊-13-2.3.2机舱的吊装-13-2.4机舱局部螺栓和工具清单-14-2. 4.1机舱用螺栓清单-14-2.4.2工具清单-14-第三章塔筒局部-.16-3.1塔筒电缆的铺设-16-3. 1.1下段塔筒电缆铺设-16-3. 1.2中段塔筒电缆的铺设-16-3. 1.3上段塔筒电缆的铺设-16-3.2塔筒踏板撤除,下塔筒中间搁板的撤除,平安绳铺设以及三段塔筒法兰面的清理-17-3.3塔筒吊具的安装-18-3.3.1下

3、段塔筒吊具的安装-18-3.3.2中段塔筒与上段塔筒吊具的安装-18-3.4塔筒吊装-19-3.4.1下塔筒白向吊装-19-3.4.2中段塔筒和上段塔筒的吊装-19-3.5塔筒局部安装用螺栓以及工具、消耗品清单-20-3.5.1安装用螺栓清单-20-3.5.2工具及消耗品清单-20-第四章叶轮局部-.21-4,1轮毂局部-21-4.1.1轮毂的卸车-21-4.1.2轮毂罩的清洗以及楔形盘的安装-21-4.2叶片局部-22-4.2.1叶片卸到安装准备位置-22-4.2.2防雨罩的安装-23-4.2.3叶片的清理-23-4.3叶轮的组装-24-4.3.1叶片对接-24-4.3.2导流帽的安装-24

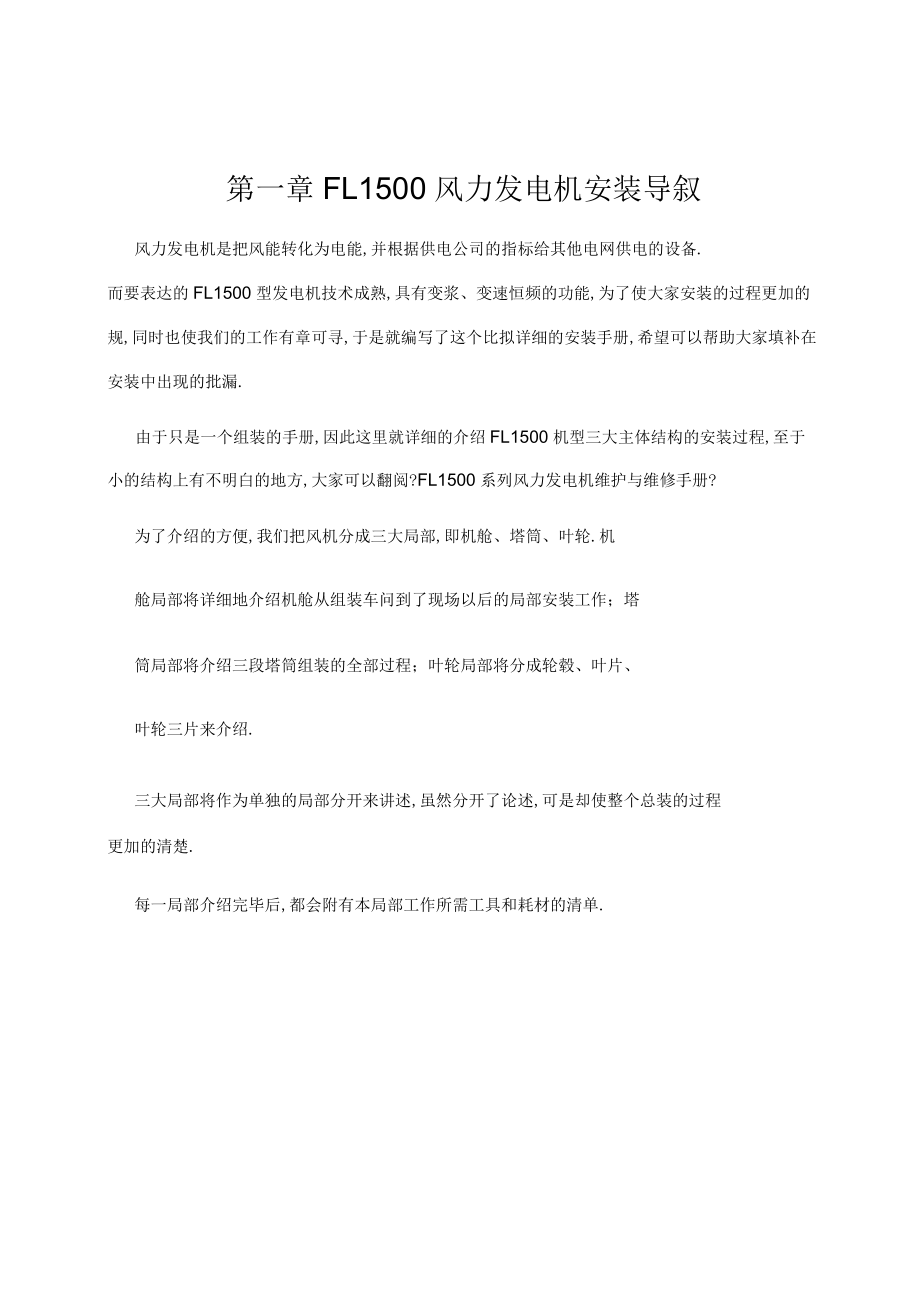

4、-4.4叶轮的吊装-25-4.5工具清单-27-第一章FL1500风力发电机安装导叙风力发电机是把风能转化为电能,并根据供电公司的指标给其他电网供电的设备.而要表达的FL1500型发电机技术成熟,具有变浆、变速恒频的功能,为了使大家安装的过程更加的规,同时也使我们的工作有章可寻,于是就编写了这个比拟详细的安装手册,希望可以帮助大家填补在安装中出现的批漏.由于只是一个组装的手册,因此这里就详细的介绍FL1500机型三大主体结构的安装过程,至于小的结构上有不明白的地方,大家可以翻阅?FL1500系列风力发电机维护与维修手册?为了介绍的方便,我们把风机分成三大局部,即机舱、塔筒、叶轮.机舱局部将详细

5、地介绍机舱从组装车问到了现场以后的局部安装工作；塔筒局部将介绍三段塔筒组装的全部过程；叶轮局部将分成轮毂、叶片、叶轮三片来介绍.三大局部将作为单独的局部分开来讲述,虽然分开了论述,可是却使整个总装的过程更加的清楚.每一局部介绍完毕后,都会附有本局部工作所需工具和耗材的清单.华锐风电科技客户效劳中央2006-8-2612/16/2006第二章机舱局部2.1机舱以及机舱罩的卸车2.1.1 机舱的卸车(1)机舱与运输支架总重约58T,准备一台100T吊车,吊带4根(2)查点随机舱一同运过来的各部件：油冷风扇及其安装吊架,避雷针,风速风向仪及其安装支架,塔基电控柜,舱照明灯罩及灯管,航空灯限制盒,舱底

6、挡油板；2.1.2 机舱罩的卸车(1)需一台20T以下的小吊车(2)清洗机舱罩2. 2机舱的组装2.1.1 油冷风扇及其安装吊架的组装油冷风扇的吊架利用外部吊车吊装油冷风扇油冷风扇利用外部吊车吊装油冷风扇油冷管道连接2.1.2 逃生支架的安装利用外部吊车把逃生支架吊到安装点安装2.1.3 机舱吊车的安装吊葫芦安装点如下列图所示:2.1.4 机舱罩的吊装拆去机舱边缘上的运输垫木;用吊车起吊左、右机舱罩；用吊车起吊顶部机舱罩2.1.5 油冷风扇吊架上部弹性轴承的安装如2.2.1节中图所示,吊架上部的就是弹性轴承.2.1.6 接地线和避雷针的安装接地线的安装避雷针的安装2.1.7 水冷管接头的安装华

7、锐风电科技2.1.8 航空灯接线盒的固定2.1.9 机舱照明灯的安装机舱照明灯的接线图如下:L1照明段L12.2.10航空灯的安装航空灯安装时有一个调平仪,即航空灯的支架.装好支架后,再把航空灯用螺栓固定到支架上.安装调平仪安装航空灯2.2.11风速风向仪的安装安装风速风向仪合叶和支架安装风速风向仪2.2.12通风罩的安装通风罩的安装要等机舱吊装上塔筒以后才装配,将其放到上部机舱的后面,吊架的下面固定好2.2.13联轴器和刹车盘罩子的拆卸拆掉联轴器和刹车盘上的罩子,并把他们放在机舱后面.2.2.14机舱罩打密封胶清理干净机舱罩的结合面处,用干净抹布除去里面的水分和灰尘,用胶枪打胶2.2.15机

8、舱卫生清扫以及主轴法兰的清理用扫把和刷子清理干净机舱部用汽油或者煤油清理主轴的法兰面2.3机舱的吊装2.3.1吊装专用吊具的试吊在完成机舱的组装工作后,为了保证吊装的质量,同时也为了检验专用的吊具是否合适,因此在吊装前要先试吊一下机舱.吊具具体组装：长吊环、卸扣、吊链2.3.2机舱的吊装挂好机舱专用吊具；用蓬布盖好机舱头部；拆掉运输支架；装上211150M的风绳;启动大吊车,提升吊车;将机舱提升到了上塔筒的上法兰后,吊停住吊钩,上螺栓;卸下吊具；用液压扳手打力矩2.4机舱局部螺栓和工具清单2.4.1机舱用螺栓清单上部机舱罩与左、右舱罩连接处螺栓M10X4026X2=52个左与左下,右与右下机舱

9、罩连接用螺栓M10X4026X2=52个后部背板与左、右及上部机舱罩连接用螺栓M10X4014个通风罩安装用螺栓M10X5020个避雷针安装用螺栓M10X503个M10X30固定避雷针接地线用,1个风速风向仪合叶用螺栓M8X16六角沉头,4个风速风向仪安装支架安装用螺栓M10X554个航空灯调平仪安装用螺栓M10X140中间有95mm套筒,4个航空灯安装到调平仪上的螺栓M12X504个航空灯限制盒安装用螺栓M6X204个11小吊车安装用螺栓M16X50支架上有螺纹,4个油冷风扇支架安装用螺栓M12X90中间有50mm套筒,8个油冷风扇支架上部弹性轴承安装用螺栓M16X201个14油冷风扇固定用

10、螺栓M10X30支架上有螺纹,4个15照明灯盒安装用螺栓M8X308个接地线连接用六角螺栓M8X309个17机舱与上塔筒连接用螺栓M36X22088个,无须螺母.2.4.2工具清单工具名称数量工具名称数量-1412/16/200617mm开口扳手2个夹紧卡兰2个17mm套筒2个小撬杠2根棘轮扳手2个直流钻1把19mm开口扳手1个钻头1盒19mm套筒1个卡环钳1个六角扳手1套电工刀1把10mm开口扳手2把鹰嘴钳1个小套筒1套电工起子1套13mm开口扳手2把攻丝刀1个24mm开口扳手2把丝锥1套30mm开口扳手1个锯弓1个50mm开口扳手1个锯条什60mm开口扳手1个胶枪2把55mm开口扳手1个平

11、锤刀1个55mm敲击扳手1个砂纸小管钳1个抹布60mm1寸套筒1个扫帚2把60mm3/4寸套筒1个清洗剂什电动扳手1把内酮10升套筒扳手1把KSD668酸性硅酮玻璃密封胶假设干瓶Hytorc3MXT液压扳手1个MoS2假设干瓶活动扳手2把第三章塔筒局部3.1塔筒电缆的铺设3.1.1下段塔筒电缆铺设翻开所有的电缆夹子,把电缆放进电缆夹,上紧上法兰下的第一个电缆夹子,然后依次拉紧电缆,并上紧电缆夹子,用塑料包好电缆头.3.1.2中段塔筒电缆的铺设铺设的方法同下段塔筒.3.1.3上段塔筒电缆的铺设上段塔筒的中上部有一个电缆的转向器,即马鞍桥.因此,电缆铺设的时候只需要铺到马鞍桥下面的第一个夹子和第二

12、个夹子中间即可.从下往上依次上紧火子,用扎带固定好接地线和电缆头,并用塑料包好电缆头.3. 2塔筒踏板撤除,下塔筒中间搁板的撤除,平安绳铺设以及三段塔筒法兰面的清理撤除梯子中间的踏板；卸下下塔筒下平台的中间搁板；在中段和下段塔筒里铺设临时的平安绳；清理塔筒法兰和法兰上的螺栓孔.1 .3塔筒吊具的安装1.1.1 下段塔筒吊具的安装上法兰3点、9点位置安装塔筒吊具；下法兰的12点位置装上吊具1.1.2 中段塔筒与上段塔筒吊具的安装3 .4塔筒吊装3.1.1 下塔筒的吊装检验根底环的水平误差;清理根底环的上下法兰面、螺孔;把下塔筒与根底环连接用的螺栓、螺母、垫片放进根底环里;用MoS2润滑所有螺栓的

13、螺纹;400T主吊车与100T副吊车就位；主副吊车同时起吊,待塔筒离开地面以后,主吊车续提升,副吊车那么调整塔筒底端和地面的距离；用电动扳手紧固螺栓；拆卸吊具；紧固塔筒与根底环连接螺栓;连接接地线；(11)塔筒照明接线.3.1.2 中段塔筒和上段塔筒的吊装中段塔筒的吊装：方法同下段塔筒；上段塔筒的吊装：塔筒的安装和上2段一样.3.5塔筒局部安装用螺栓以及工具、消耗品清单3.5.1 安装用螺栓清单螺栓安装位置螺栓型号及数量螺母型号及数量垫片型号及数量下塔筒匕根底连接M36X280128M36128个-36256个下塔筒匕根底接地TM12X306个M123个-129个中塔筒匕卜塔筒连接M36X26

14、0112M36112个-36224个中塔筒与卜塔筒接地M12X306个不rfn要-126个上塔筒与中塔筒连接M36X23096M3696个-36192个上塔筒与中塔筒接地M12X306个不rfn要-126个机舱与上塔筒连接M36X22088M3688个-3688个3.5.2 工具及消耗品清单工具名称数量工具名称数量55mm开口扳手1个19mm开口扳手2个55mm敲击扳手1个管钳1个55mm1寸头套筒2个胶枪1把60mm1寸头套筒2个KSD668酸性硅酮3瓶60mm3/4寸头套筒1个MoS24瓶套筒扳手1个砂纸什电动扳手1个锤刀1个榔头1个抹布200-800力矩扳手1个Hytorc3MXT液压1

15、套第四章叶轮局部4.1 轮毂局部4.1.1 轮毂的卸车轮毂重约18T,准备一台20T吊车;4.1.2 轮毂罩的清洗以及楔形盘的安装检查轮毂罩外表；清洗干净轮毂罩和导流帽、楔形盘,清理变浆轴承的法兰面;安装楔形盘.4.2.1叶片卸到安装准备位置叶片运进安装现场的示意图如下：这种方法需要2台吊车的配合；如果现场没有2台吊车,也可以用一台吊车完成把叶片卸到安装准备位置的工作,示叶片的重心距叶根是12M4.2.2 防雨罩的安装示意图如下:4.2.3 叶片的清理去除叶片上的污迹或者油污,打磨掉叶片法兰上的毛刺,清理法兰面4.3叶轮的组装4.3.1 叶片对接准备15KW左右的大发电机一台,给变桨提供电源；
