触摸查询一体机方案

1、触摸查询一体机方案、概述：传统款触摸查询一体机是一种最方便、简单、自然、实用的人机交互设备，它集合了电脑技术、多媒体技术、音响技术、网络技术、工业造型艺术、机械制造技术，流线型'一体化设计，造型优美。经典款触摸查询一体机一般包括触摸屏、显示器、计算机、音响设备、电源设备和触控机柜，还应有电源输入设备和各种网络接口等。当然有些特殊用途的一体机包括的设备就更多啦，如银行用于自动取款的触摸一体机还包括键盘、磁卡刷卡器、存折补登器、微型打印机等。另外触摸一体机需配有设计精美的触摸软件才能更加完美。一体机正逐渐运用于我们日常生活工作的各个方面。二、产品特点传统款触控一体机是一种定位设备，用户可以

2、直接用手向计算机显示器表面输入坐标信息。它和鼠标、键盘一样，是一种输入设备。它采用的触摸屏具有坚固耐用、反应速度快、节省空间、易于交流等许多优点。利用这种技术，只要用手指轻轻地指碰计算机显示屏上的图符或文字就能实现对主机操作，从而使人机交互更为直接了当。三、应用范围传统款触控一体机的应用范围非常广阔，主要有公共信息的查询，如电信局、税务局、银行、电力等部门的业务查询；城市街头的信息查询；此外还可广泛应用于企业办公、工业控制、军事电子沙盘、电子游戏、点歌点菜、多媒体教学、房地产预售等。四、主要产品技术参数产品名称及图片产品技术参数A:显示器:15、17、19、22英寸液晶显示器（具体参数见附件1

3、）B:触摸屏：U-TOUC的表面声波触摸屏（具体参数见附件2）触摸无延迟，响应灵敏/?所有控制在屏幕表面完成？任意物体触摸，包括手指、笔/?点击触摸屏，控制所有应用程序/?使用稳定可靠/?触摸面介质：3mnffi化玻璃。C:触摸机柜：主要材料：采用2.0mm进口钢板，触摸显示尺寸依据显示器具体尺寸表面处理：高级汽车烤漆（颜色可选）音箱配置：2*5W独立2.0音响系统电源及接口：独立220AC电源分配系统，提供RJ45大约尺寸：1500X470X270（宽*高*厚mm重量：约45KG包装：纸箱包装，整体运输D:控制主机（一体化控制PC）:（具体参数见附件3）PC双核2.2GCPU/内存：KING

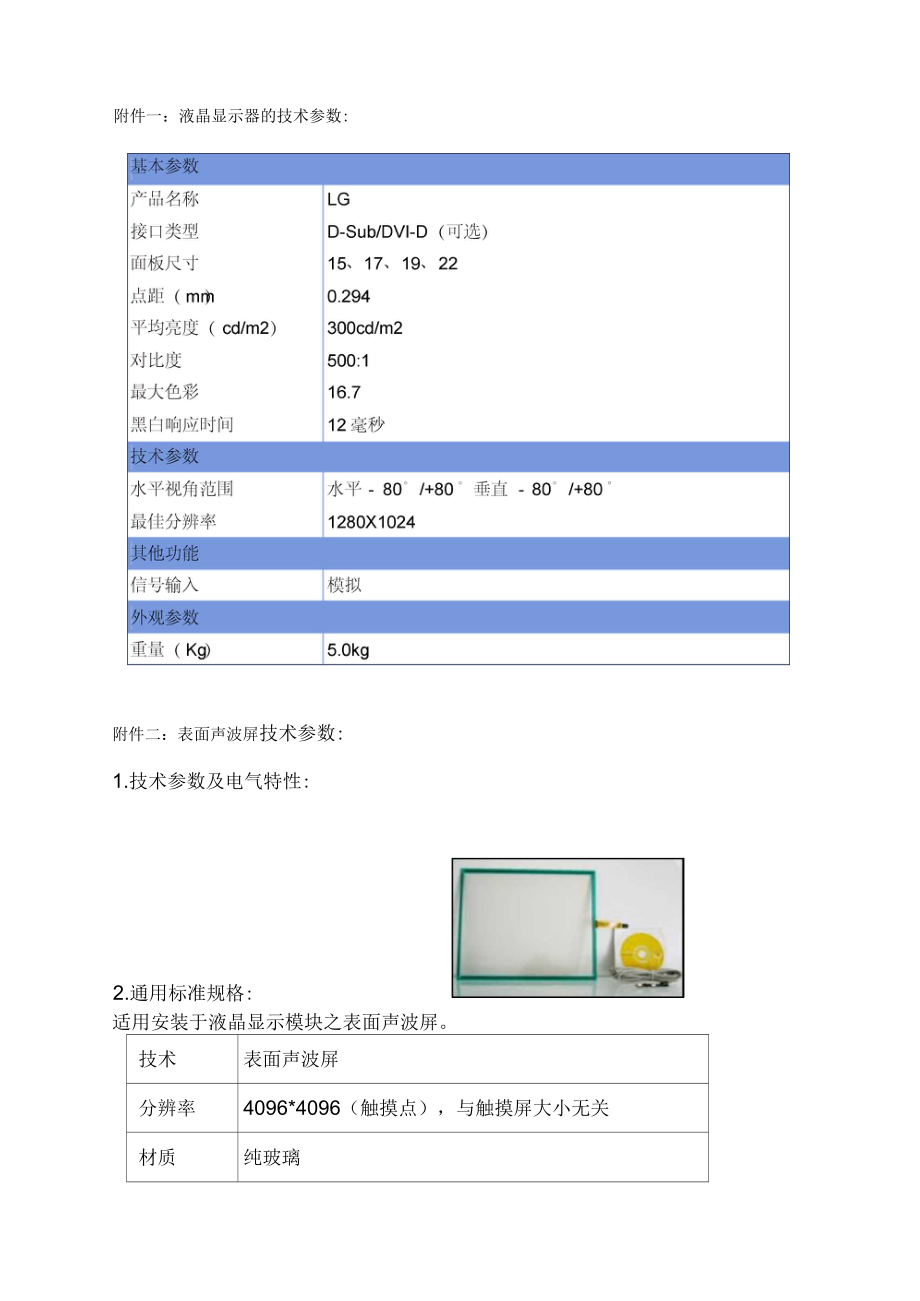

4、MAXDDR22Gt捷160G硬盘WD720C10-100M/COM/USB6源/集成电脑机箱附件一：液晶显示器的技术参数:附件二：表面声波屏技术参数:1.技术参数及电气特性:适用安装于液晶显示模块之表面声波屏。2.通用标准规格:技术表面声波屏分辨率4096*4096（触摸点），与触摸屏大小无关材质纯玻璃触摸精度2毫米左右透光率90%以上坐标系三维，有Z轴响应触摸灵敏度可感知100克的触摸力触摸寿命可承受50,000,000以上的单点触摸表面硬度莫氏7级标准，能防止刀具或尖锐金属的划伤安全性能与汽车挡风玻璃相同触摸漂移一次校准，永无漂移响应时间低于16象秒清冼介质清洁剂或清水电磁干扰不受其它设

5、备的影响工作温度-20度至+50度储藏温度-40度至70度湿度40度时90%相对湿度（声波屏具有高透明度、高强度、高透光率等特点，分辨率4096*4096,表面为抗擦刮的玻璃表面，如有划痕也可正常工作，高密度触摸点分布：超过10000个触摸点每一平方英寸，触摸无漂移，自动修正，可进行精密操作，经久耐用，单点触摸可超过5千万次，响应时间6微秒，专利防尘技术，声波屏不再怕灰尘，实现免维护。）3.外型尺寸:1B-THt亡1LJL代号代表意义A,DTOUCHPANEL型B,E可视区C,F动作区4.光学的特性:光透过率在波长550nm的可视波下可达80%?以上。5.电气的特性：,导通阻抗：200Q<

6、;XAxis<800Q,300Q<YAxis<900Q 绝缘阻抗：20MDTDC25V 耐静电气：10KV,100Q,250PF的静电气印加后无异常发生 线性误差：XAxis:1.5%J,YAxis:1.5%J 操作电压：操作电压可从3V-7VDC 操作电流：操作电流可从5mA-25mA附件三：主机的一些配件参数规格:1、梅捷G31主板:适用类型芯片组系列芯片组支持CPUfe型CPUS槽类型超线程技术前端总线频率基本参数台式机主板Intel945/946系列Intel945GCCeleronD/P4/PD/Core2Duo/Core2ExtremeIntelSocket775

7、支持533/800/1066MHz（超频）主板结构MATX芯片参数北桥芯片82945GC南桥芯片82801GB(ICH7)集成显卡是显示芯片IntelGraphicsMediaAccelerator950板载音效RealtekALC8887.1+2声道HDAudio网卡芯片Marvell88E8001千兆网卡板载RAID无硬件参数支持内存类型DDR2支持内存传输标准PC3200/PC4200支持内存最大容量2GB双通道内存内存插槽显卡接口标准硬盘接口标准扩展插槽扩展接口电源回路支持2*DDR2DIMMPCI-ExpressATA66/100+4xSATAII功能参数3*PCI+1*PCI-Ex

8、press8个USB2.0三相电源回路BIOS其他4MbitflashROMAWARBIOS,PnP1.0a,DMI2.0,SMBIOS2.3,ACPI1.0b.SupportsBIOS；DownloadCenter；Q-Flash；XpressInstall;XpressRecovery2；VirtualDualBIOS(XpressBIOSRescue2、kingmaxDDR2X代内存：基本参数适用类型主频传输类型接口类型容量台式机内存667DDR也存240Pin2G技术参数内存电压1.8V颗粒封装FBGA传输标准DDR2667CL设置4ECCK验否3、160G硬盘技术参数：适用类型安装方式接口类型容量（GB单碟容量盘片数磁头数传输规范内部传输速度外部传输速度缓存转数（rpm）平均寻道时间NCQ闲置噪音工作噪音基本参数台式机硬盘内置IDE或SATA160G技术参数80GB24ATA100602.0Mbits/s(Max)100MB/sec16MB7200转8.9ms不支持环境参数35分贝39分贝附件四：机柜为精工制作的金属烤漆触摸机柜（包括功放、喇叭、网络接口），机柜选用冷扎钢
