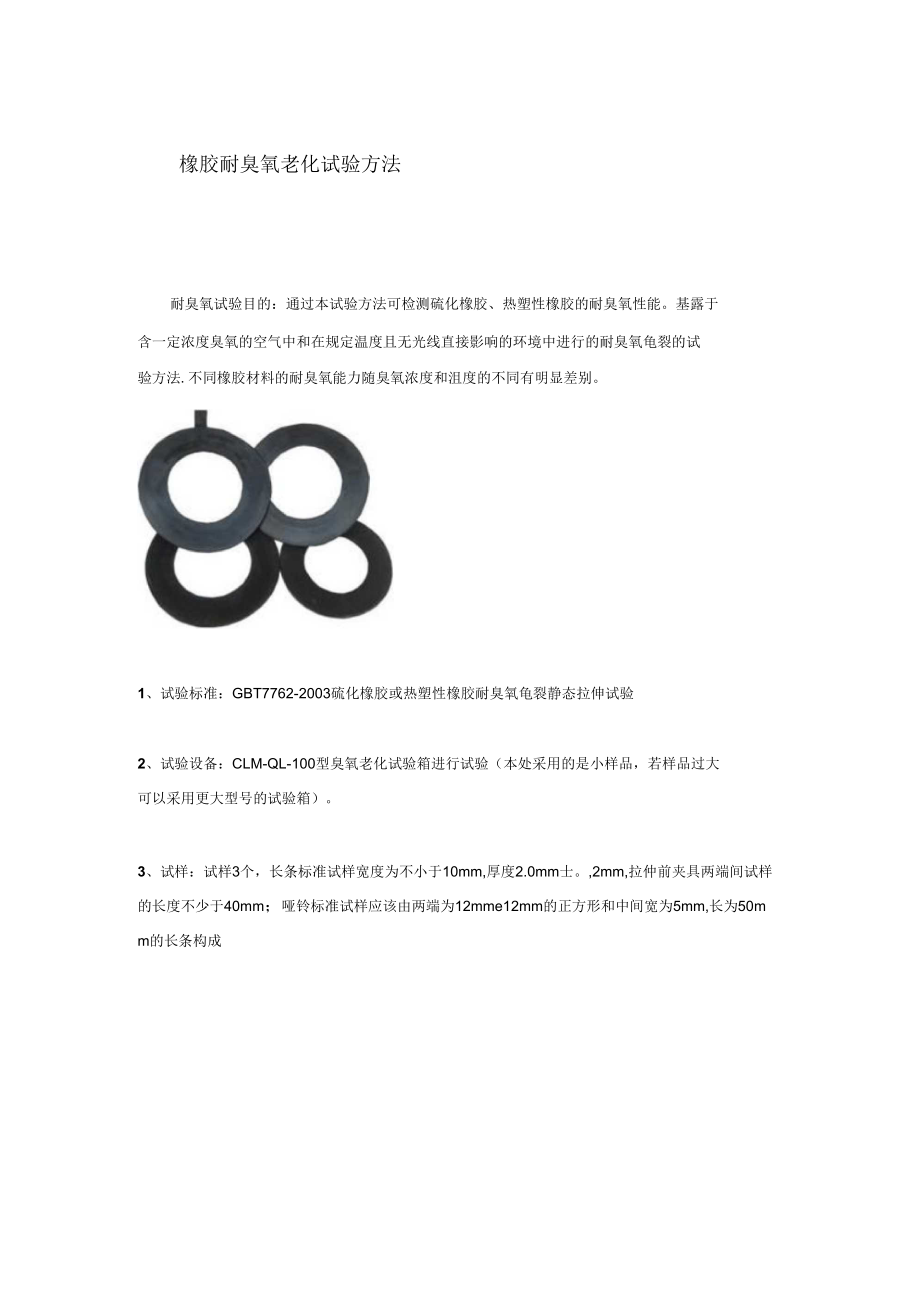

橡胶耐臭氧老化试验方法_第1页
橡胶耐臭氧老化试验方法_第2页
橡胶耐臭氧老化试验方法_第3页
全文预览已结束

下载本文档

版权说明：本文档由用户提供并上传，收益归属内容提供方，若内容存在侵权，请进行举报或认领

文档简介

1、橡胶耐臭氧老化试验方法耐臭氧试验目的：通过本试验方法可检测硫化橡胶、热塑性橡胶的耐臭氧性能。基露于含一定浓度臭氧的空气中和在规定温度且无光线直接影响的环境中进行的耐臭氧龟裂的试验方法.不同橡胶材料的耐臭氧能力随臭氧浓度和沮度的不同有明显差别。1、试验标准：GBT7762-2003硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉伸试验2、试验设备：CLM-QL-100型臭氧老化试验箱进行试验（本处采用的是小样品，若样品过大可以采用更大型号的试验箱）。3、试样：试样3个，长条标准试样宽度为不小于10mm,厚度2.0mm士。,2mm,拉仲前夹具两端间试样的长度不少于40mm；哑铃标准试样应该由两端为12mme1

2、2mm的正方形和中间宽为5mm,长为50mm的长条构成单位为谩米504、试验条件：臭氧浓度：最适宜浓度(50±5)X10-8(注:臭氧浓度可用臭氧分压MPa表示,1X10-8v臭氧浓度相当干1.01MPa的臭氧分压。温度:最适宜的试3佥温度为40c±2'C.(也可根据使用环境选用其他温度，例如，30c±2c或23c±2c，但是使用这些温度所得到的结果与使用40'C12c时的试验结果有差异。相对湿度：65%R.H伸长率：通常选用下列一种或多种仲长率进行试验；5%±1%10%士1%、15%士2%、20%士2%、30%±2%

3、.40%±2%、50%±2%、60%±2%、80%±2%。拉伸后的试样调节：拉伸后试样应该在无光，基本无臭氧的大气中调节48h到96h,调节温度应按GB/T2941规定。5、试验方法：方法A按规定进行调节后拉伸应变20%的试样，在臭氧试验箱经72h后检查试样的龟裂情况.或按适用材料特性选择任一伸长率和暴露时间。方法B按规定采用一种或多种伸长率的试样，并进行调节.仅采用一种伸长率时.应采用20%伸长率.除非另有规定.在2h,4h,8h,16h,24h,48h,72h和96h攀露后检查试样，必要时可适当延长暴露时问，并记录各种伸长率的试样出现龟裂的时间。方法C采用不少于四种伸长率的试样，并按进行调节。在2h,4h,8h,16h,24h,48h,72h和96h暴露后检查试样：如果需要.可适当延长暴露时间，并记录海

人人文库> 全部分类> 应用文书 > 作业报告

温馨提示

  • 1. 本站所有资源如无特殊说明，都需要本地电脑安装OFFICE2007和PDF阅读器。图纸软件为CAD,CAXA,PROE,UG,SolidWorks等.压缩文件请下载最新的WinRAR软件解压。
  • 2. 本站的文档不包含任何第三方提供的附件图纸等，如果需要附件，请联系上传者。文件的所有权益归上传用户所有。
  • 3. 本站RAR压缩包中若带图纸，网页内容里面会有图纸预览，若没有图纸预览就没有图纸。
  • 4. 未经权益所有人同意不得将文件中的内容挪作商业或盈利用途。
  • 5. 人人文库网仅提供信息存储空间，仅对用户上传内容的表现方式做保护处理，对用户上传分享的文档内容本身不做任何修改或编辑，并不能对任何下载内容负责。
  • 6. 下载文件中如有侵权或不适当内容，请与我们联系，我们立即纠正。
  • 7. 本站不保证下载资源的准确性、安全性和完整性, 同时也不承担用户因使用这些下载资源对自己和他人造成任何形式的伤害或损失。

最新文档

评论

0/150

提交评论
