多相体系物料制备

1、第五章多相体系物料制备本章内容及要求本章共三节,教授课时4学时,通过本章学习,要掌握多相体系物料的制备.5.1 概述5.2 配料5.3 搅拌和捏合工艺具体内容第一节概述无论是单一材料的加工,或是复合材料的制备,首先都要以两种或两种以上被加工后的矿物或岩石原料为基体,以辅助反响物料为助剂,在一定的介质环境中以及相应的机械混合状态下进行制备均匀合格的多相体系物料.这种多相体系物料的制备工艺与方法及效果,在很大程度上决定了产品的最终性能与质量.混合,是多相体系物料制备的根本目的；搅拌那么是实现这种目的的根本手段.但是在很多情况下,多相体系物料制备中的混合并不是单纯的物理机械混合例如陶瓷原料配矿,水泥

2、生料的配料等,而经常要在混合过程中,同时实现多相体系中各组分之间的外表化学或化学反响,有时也要在混合的同时实现物理机械剥离.因此,理解搅拌混合的实质,选择合理的搅拌与混合工艺、设备是非常关键的.第二节配料一、配料的概念配料是根据不同种材料的理化性能、尺寸及外形,并应考虑有关工艺因素,制定相应的配方,确定材料的原料组成.就工艺过程来说,配料是将不同成分和粒度的颗粒料或粉料按一定的比例进行配合的工序.配料分成分配合和粒度配合两个方面.配料比表示重量百分比：如刚玉瓷的比方：工业氧化铝95.0%,苏州高龄土2%,海城滑石3%.矿物组成示性组成表示：把原料中所含的同类矿物含量合并在一起,如普通陶瓷重用粘

3、土矿物、长石类矿物及石英三种矿物的重量百分比表示胚体的组成.化学组成表示：如某日用瓷坯料二氧化硅66.88%,氧化铝21.63%,氧化铁0.47%,氧化钙0.61%,氧化镁0.37%,氧化钠1.62%,灼减等.二、配料方法(1)体积法：如秤量车,此法简单易于调节,但精度较低.(2)重量法：如电子秤、微机配料等,此法较复杂但准确度较高.三、配方的依据单独一种原料,一般很难直接用来制造某一材料,更难以满足产品的特定要求.通常都是采用多种原料互相配合,才能制造出符合特定要求材料产品.在拟订原料配方时,应遵循以下各项原那么(以陶瓷产品配方为例)：1 .坯料和釉料的组成应满足产品的物理化学性质和使用要求

4、如釉面砖要求有一定的吸水率,才能牢固的粘贴在墙面上；在使用环境下反复升降温不致开裂、剥落,寿命长；釉面光滑平整,颜色均一,尺寸规格一致,不仅能使建筑物整体美观,而且便于施工.地砖要求吸水率较小,但应耐磨,耐酸碱腐蚀和防滑等.日用瓷要求有一定的白度和透明度,并对釉面铅的溶出量有严格限制.炊具用的耐烧陶瓷,直接经受热源加热,蒸煮食物,故要求有较好的抗热震性能和较高的导热系数.电磁要求有较高的机械强度和电绝缘性能等.对某一具体品种,都还有专门的要求,在国家标准、行业标准和企业标准中,一般都列出了详细的产品性能指标.拟订配方时,必须注意满足这些具体要求.2 .拟订配方时应考滤生产工艺及设备条件一般来说

5、,对于坯料总是希望成型性能好,坯体强度高,有较宽的烧成范围.烧成温度,气氛应与窑炉的性能相适应.对于釉料那么要求其性能与胚体相适应.假设釉,坯料性质相差过大,烧成时易出现坯体吸釉,造成干釉现象.釉的熔融温度应和坯体烧结温度相近.釉的热膨胀系数应比坯体稍小,使冷却时釉层受到不大压应力,有利于增加产品的机械强度和预防变形.当采用低温快速烧成工艺时,配料应选用烧成收缩小,灼减小的原料,减少粘土用量,降低配料中游离石英总量,增加溶剂成分等.3 .拟订配方时应考滤经济上的合理性我国地域辽阔,陶瓷原料储量丰富,几乎各地都有适合生产陶瓷的原料,假设舍近求远,不仅运费增加,而且投产后也会带来很多困难,因此选用

6、原料尽量做到就地取材,综合利用.近年来一些建筑陶瓷企业就地利用磷矿渣,高炉矿渣等废弃物试制面砖成功,不仅经济效益提升,而且减轻环境污染,带来很好的社会效益.4 .可采用一些工厂或研究单位积累的数据和经验,借鉴成熟配方调查了解有关厂家正在使用的或研究单位研制的某种产品的成熟配方,可以缩短试验过程,减少人力物力的浪费.但在应用外单位的成功配方时,应注意具体情况的差异,特别是各地出产的同种原料,性能和成分也可能有很大的不同,例如不同矿区出产的粘土,铝含量波动范围就很大(可达13%40%),因此,不可机械地搬用,一定要慎重分析,并通过试验验证,或在成功经验的根底上进行试验创新.最后应以试验测定结果为配

7、方的依据.5 .弄清各原料在陶瓷材料中的作用弄清各种原料在陶瓷材料中的作用及对材料性能的影响,是进行配方试验的根底.陶瓷坯、釉料配方中包含的各种原料,在生成过程中或在材料结构中有着不同的作用,了解这些规律,可使配方试验预防盲目性.在进行配料实验和配方计算之前,必须对所用原料的化学组成、矿物组成和物理化学性质以及工艺性能作全面的了解,充分发挥每一种原料的优良特性、弥补其缺陷及负面作用.产品的物理一化学性能、使用要求是考虑坯、釉料组成的主要依据,要熟悉有关的标准要求.四、配方的计算有根据矿物组成的计算、示性矿物组成计算、化学组成计算、实验公式计算等计算方法,每一种材料的配方均有自己的计算方法,详细

8、方法可查阅相关设计手册.第三节搅拌和捏合工艺一、搅拌作业1.搅拌概念及分类搅拌：习惯上通常是指物料处于流动状态下的拌合,有湿法及干法两类.湿法是矿物在流体介质中进行分散,并在分散状态下混合,或同时进行物理化学和化学处理,操作上也称打浆.半干法是矿物或材料在高含固量的溶液介质中进行混合并进行物化反响的作业,在操作上常称为“挤压或“捏合.干法是不同固体粉料的混合,也是实现气一固相改型的重要手段.混合是多项体系物料制备的根本目的,搅拌是实现这种目的根本手段.不是用机械搅拌或者这种机械力很小,只起到分散及预防沉降分层的作用时,称为浸泡.不附带分散的搅拌,将材料浸泡于含有活性组分的溶液中的操作称为浸渍.

9、2.搅拌、混合操作的目的(1)制备均匀的矿物/矿物,矿物/聚合物,矿物/流体介质混合料.如调和(拌合)、分散、调浆(打浆)、悬浮液、捏合、团粒混合及多组分矿物配矿等.(2)在上述工艺过程中,进行矿物粉体或颗粒与相应添加材料的化学反响或外表化学反响等改性,也常包括一些物理加工作业.在搅拌或捏合过程中使物化反响充分进行.(3)促进传质,如浸取、溶解、吸附、脱附、聚合、渗透、胶体化与聚凝化等.(4)促进传热,在搅拌过程中的加热或冷取.(5)是深加工或制品加工工艺过程的中间及储藏作业,为后续作业提供均匀、定量的供应料.3.搅拌装置的选择一是经验,二是工业实例的比拟分析,三是中试.(1)以液体粘度和槽体

10、体积作为选型判定因素(2)根据操作目的和主要影响因素选型4.矿物材料的固一液相系搅拌1操作目的借助机械搅拌器的作用,将固体颗粒均匀地分散到液相中,形成固一液相混合物悬浮液在固一液相传质设备或化学反响器中,借搅拌器的作用使悬浮液强烈湍动,减小固体粒子周围的液膜阻力,从而增大传质和化学反响速率,提升设备生产水平.例如化学浸出提纯、膨润土的酸化处理活性白土,以及各种矿物颗粒材料的改性覆盖树脂等,用途十分广泛.此外,矿物材料的固-液相系搅拌,有时还可能有其他作用,主要是利用固-液相中矿物与矿物,矿物与液体的高速相对运动来实现洗涤,进行选择性解离.这时,多数情况下除利用机械力之外,还利用化学药剂分散剂、

11、活性剂或渗透剂等的联合作用,例如粘土矿物的剥片与改型,云母矿物的化学剥片,石棉纤维的湿法与化学松解等.但是在这些解离过程中,对两相液流的机械力作用尚缺乏深入的研究.如浸出提纯,膨润土的酸化处理活性白土,矿物改性等.还可以实现洗涤、选择性解离、剥片、纤维的松解.固体悬浮操作2固体粒子在搅拌槽内的悬浮状有均匀悬浮、完全悬浮、槽底粒子都是处于运动状态、槽底有粒子堆积的悬浮、悬浮高度等.6.搅拌器1搅拌器形式立式搅拌器常用的有涡轮式、推进式、桨式三种.可根据介质浓度、粘度、固一液相密度差的大小等相应的选择.化工用搅拌器几乎都是立式的,但矿物原料加工用的那么有所不同,低浓度,或浓度较高但颗粒较细的矿浆如

12、200目,可选用立式搅拌器,常用的有涡轮式、推进式、桨式三种.对低浓度、低粘度的细粒矿物悬浮物料,可选用涡轮式,叶轮位置靠近槽底部,利用涡轮的旋转把槽底的粒子扫出,并使流体获得很大的轴向循环速度.对纤维状固体悬浮物可选用后弯叶片涡轮,尤其是在大直径中更为有效.对固液相密度差较小,不易沉降的粒子沉降速度v1m/s=,可选用推进式叶片,但是假设固体浓度大于50顺粘度高时那么不适用.此外,当需要在搅拌中充入空气,并将空气分散为小滴状气泡时,涡轮式比推进式更理想,例如泡沫石棉浆发泡工艺,以及污水处理、浮选除杂工艺等.桨式和锚式叶轮适用于固体物料很轻,并能自行飘浮,或在某些高粘度液体中固体环易沉淀的场合

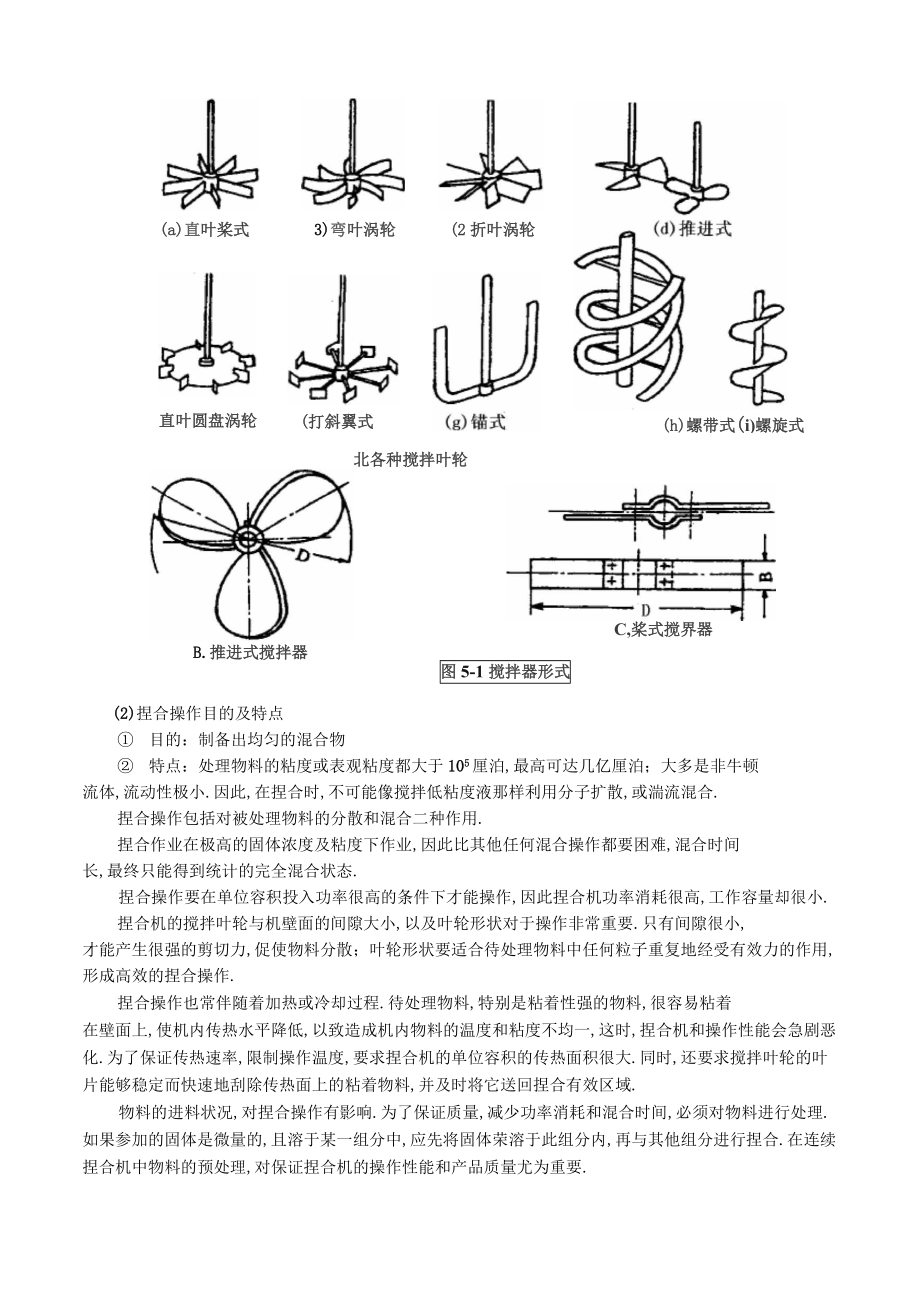

13、,例如石棉湿法处理,海泡石的浸泡或粘土矿物稀浆的分散储存等.二、捏合1捏合的定义在粉体物料中参加少量液体,以制备均匀的塑性物料或膏状物料,在高粘稠物料内参加少量的粉体或液体添加剂,制备成均匀混合物等,均称为捏合,也可称为半干法搅拌.它广泛用于无机、有机高分子聚合物复合材料中,也广泛应用于化工、造纸、橡胶、塑料等工业中,例如橡胶中参加矿物及纤维材料,用粘土制陶瓷坯料,碳素材料中石墨与粘合剂的混合料,热塑性树脂中参加稳定剂等.(a)直叶桨式3)弯叶涡轮(2折叶涡轮(打斜翼式直叶圆盘涡轮(h)螺带式(i)螺旋式北各种搅拌叶轮B.推进式搅拌器C,桨式搅界器图5-1搅拌器形式(2)捏合操作目的及特点 目

14、的：制备出均匀的混合物 特点：处理物料的粘度或表观粘度都大于105厘泊,最高可达几亿厘泊；大多是非牛顿流体,流动性极小.因此,在捏合时,不可能像搅拌低粘度液那样利用分子扩散,或湍流混合.捏合操作包括对被处理物料的分散和混合二种作用.捏合作业在极高的固体浓度及粘度下作业,因此比其他任何混合操作都要困难,混合时间长,最终只能得到统计的完全混合状态.捏合操作要在单位容积投入功率很高的条件下才能操作,因此捏合机功率消耗很高,工作容量却很小.捏合机的搅拌叶轮与机壁面的间隙大小,以及叶轮形状对于操作非常重要.只有间隙很小,才能产生很强的剪切力,促使物料分散；叶轮形状要适合待处理物料中任何粒子重复地经受有效

15、力的作用,形成高效的捏合操作.捏合操作也常伴随着加热或冷却过程.待处理物料,特别是粘着性强的物料,很容易粘着在壁面上,使机内传热水平降低,以致造成机内物料的温度和粘度不均一,这时,捏合机和操作性能会急剧恶化.为了保证传热速率,限制操作温度,要求捏合机的单位容积的传热面积很大.同时,还要求搅拌叶轮的叶片能够稳定而快速地刮除传热面上的粘着物料,并及时将它送回捏合有效区域.物料的进料状况,对捏合操作有影响.为了保证质量,减少功率消耗和混合时间,必须对物料进行处理.如果参加的固体是微量的,且溶于某一组分中,应先将固体荣溶于此组分内,再与其他组分进行捏合.在连续捏合机中物料的预处理,对保证捏合机的操作性

16、能和产品质量尤为重要.捏合与挤压的关系：挤压本质上也是一种捏合过程,即在分散、混合操作的同时将混合料挤压或撕裂成片状物料.此外,在矿料改性作业中,也可采用挤压法将矿物晶层间的离子与液相中的离子进行交换,从而到达改性改型的目的,人工钠就是典型的例子.捏合与挤压都是在单位容积投入功率很高的条件下才能操作,但其分散、混合及渗透吸附或离子交换的效率也高,必要时还可辅以加热处理,提升反响速率.(3)捏合机类型：小型捏合机(器)小型捏合器在圆筒槽内的两块叶片,除绕叶片轴旋转外,还作行星运动.叶片与槽壁间隙为0.81.0mm.叶片旋转时,整个槽内物料被反复搅拌和混合.捏好后升起叶片,使圆筒槽倾斜,卸出物料.

17、叶片可设计成不同形式,以适应不同物料.可在真空或加压下操作,槽工作容量约41140L,功率消耗0.1945kW.常用于粘度较低的物料,将叶片改良后用于106厘泊高粘度物料的捏合.阳54小型在合罂用4-3双臂捏合机双臂捏合机：双臂捏合机安装有两块Z型叶片,分别再不同转速下相向旋转,转速相向旋转,转速比约为11.9.因此,机内物料受到剪切力、拉伸力和分散等作用,同时,推动整个物料在轴向和径向上运动.叶片与槽间隙约1mm,对物料还有挤压作用,消除了滞区,因此物料混合良好.机内叶片的安装形式有两叶片相切式和两叶片重叠式.相切叶片在转动时不断改变相对位置,从而能快速混合物料；在单位容积内,叶片掠过的传热

18、面积大,传热速度大,叶片上不易缠绕物料.局部重叠式叶片常用于处理粘性物料,因有自清洗作用,能预防物料粘着在叶片上.各种片的形式：a.标准式叶片：应用最广泛,有良好的混合作用,卸料清洗方便.b.分散形叶片：混合水平Z型叶片低,但可生产更高的压缩剪切力,多用于使细颗粒分散于粘质物料中.c.Beken叶片：对膨胀性、橡胶状物料混合性好.在捏合前,这类物料先被分割成小块,能量消耗小,但对粘着性强的物料难以卸料和清洗.d.单弧形叶片：常用于掺和纤维增强筋入料的塑料.e.双弧形叶片：适用于在Z形叶片上易缠绕成团的物料捏合.双臂捏合机的消耗功率在操作过程中是变化的,但有一个最大值.在对机械强度及功率进行计算

19、时要以最大值考虑.双臂捏合机应用广泛,工作容量2.73800,功率0.37234kW,单位工作容积功率消耗约23400W/m3.根据操作要求,可在夹套加热或冷却二况下,或在真空式加压条件下进行捏合.这类设备常用于摩擦、密封材料,石墨制品等生产,也可用于粘土矿物各类配料制备.连续式捏合机：KO型捏合机：KO型捏合机为单螺旋挤压机之一,其构造如图.在机内螺旋叶轮上,每一螺旋叶片上都有三个切口.工作原理、特点、适用范围M-P型捏合机一双螺旋连续捏合机：混合机理一对流、剪切、扩散三种机理的混合.三、混练使两种以上不均匀物料的成分和颗粒度均匀化,促进颗粒接触和塑化的操作过程称为混练.混练是混合的一种方式

20、,主要借助于机械能促使颗粒产生移动来完成,伴随有一定程度的挤压、捏合、排气过程在内.最终目的在于使配料中的成分和性质均匀一单位重量或体积内具有同样的成分和颗粒组成.各组分分布地均匀程度与颗粒相遇次数成正比关系,而颗粒相遇次数又正比于颗粒间运动的相对速度.在混练的物料中,加水或其他外表活性剂有助于提升混练效率.1700S40圆锥岸外光U-硼轮3-中央轮n-出料口4-曲拐5轴承座6-树板T礁盘主轴白铢形齿轮1.刮板12-气加13-传动装置M-接头15-主气缸图5-5轮碾机传动机构图5-6K0型捏合机混合均匀性的影响因素：粉料的分散水平、时间、加料顺序粗颗粒一粘结剂一细粉.经混练练泥特别是真空练泥机
