第三章：桥梁施工测量

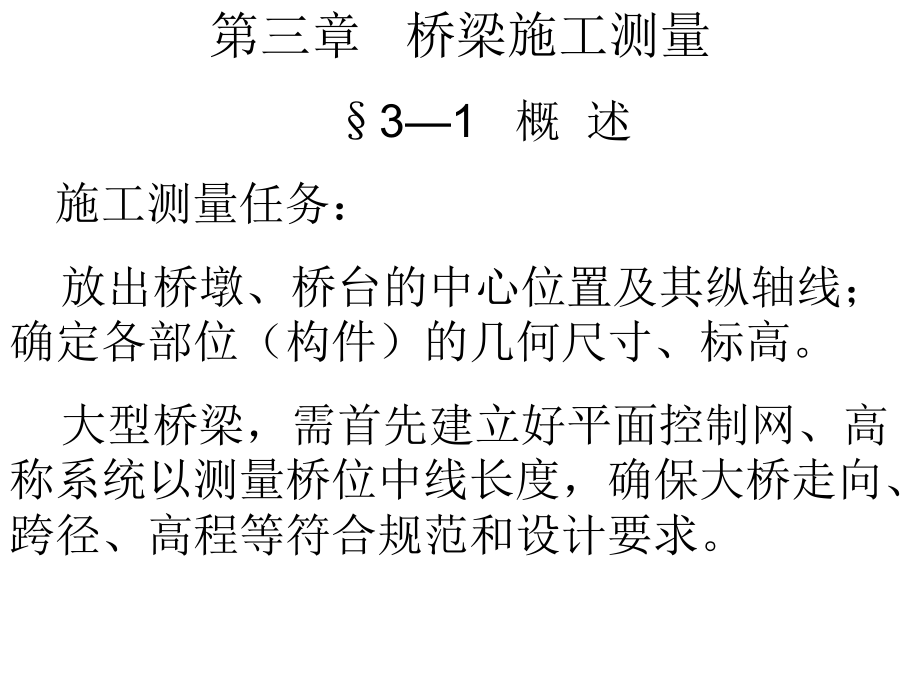

1、第三章 桥梁施工测量 31 概 述 施工测量任务： 放出桥墩、桥台的中心位置及其纵轴线；确定各部位（构件）的几何尺寸、标高。 大型桥梁，需首先建立好平面控制网、高称系统以测量桥位中线长度，确保大桥走向、跨径、高程等符合规范和设计要求。32 全站仪的使用33 桥位中线测量 桥轴线：桥位的中线称为桥轴线。 桥轴线长度：桥轴线上控制点的距离。 桥轴线及其长度用来作为设计与测量墩台位置的依据。通过桥位轴线测量，保证桥梁中线长度和方向，确保墩台位置正确。 一、预估桥轴线长度的精度 桥轴线精度取决于桥长、上部结构制造和架设误差。 示例：某钢桁架梁桥，9孔3联，每孔10节，每节桁架上下弦杆长度16m；联与联

2、之间支座中心距2m。全桥总长L=910 16+2=1444m 支座制造误差：5mm，构件制造误差：l/5000mm 每联极限误差： 全桥极限误差： 相对中误差：mmsnN9 .1855000160001035500022222221mmD339 .18338800011444000233DmD 16 210*16二、桥梁轴线长度的测量方法 一般采用全站仪、直接丈量、三角网测量。 1、全站仪测量 根据导线控制点坐标推算控制桩位坐标，利用全站仪进行大地坐标放样。 2、直接丈量法 （1）利用经纬仪定向 （2）测量桩顶间高差 （3）钢尺丈量距离，取三次结果平均值 （4）计算桥轴线长度niiillllL

3、htlll.321桥轴线中误差：相对中误差：1nnVVMnLM134 桥梁三角网测量一、布设三角网的目的目的：求出桥轴线长度及交汇出墩台位置布设要点： 1、三角点之间视野开阔，通视良好。 2、三角点不被淹没，桩基牢固。 3、三角网图形简单，桥轴线为三角形一边，并与基线相连。 4、三角网边长为0.51.5倍河宽。 5、布设两条基线，便于校核，长度为轴线0.70.8倍。BABABA三角控制网示意图三角网测量精度：施工技术规范35 桥梁施工高程测量一、布设高程控制点 测量基点由国家水准点引测。二、增设施工水准点 方便施工、桩点稳定，不宜破坏。三、测量精度 L300m，三等水准测量精度 300mL10

4、00m，二等水准测量精度 L1000m，一等水准测量精度 LnM4135 墩台定位及其轴线测设 墩台定位：准确定出桥梁墩台中心位置和纵横轴线。 一、直线桥梁墩台定位 直线桥梁墩台中心位于桥轴线上，根据桥轴线上控制点（A、B点）和墩台中心桩号，推算其间距，然后按照以下三种方法放样。 （1）直接丈量法 （2）交汇法 （3）全站仪坐标放样法二、曲线桥梁墩台放样 1、曲线桥布设特点 曲线桥梁由于梁体一般做成直线形（例多孔简支T梁），而公路中线为曲线，由此造成公路中线与梁体中线不重合。 解决措施：梁体中线的两端不位于路线中心线上，而向外侧移动距离E，这样各孔梁体中线连接起来的折线基本与路线中线重合。该折

5、线称为桥梁桥梁工作线工作线。 桥墩中心一般位于工作线转折角的顶点。 现浇梁可通过模板安装调整线形。 2、路线复测及桥轴线测定 注意路线测量精度与桥梁测量精度一致。3、墩台定位的方法 （1）偏角法 （2）长弦偏角法 （3）交会法 （4）全站仪坐标放样三、墩台纵横轴的测设 墩台纵横轴是作为细部测量放样的依据，例如测定长度、宽度等。 测设程序：由墩台中心位置纵横轴 1、直线桥 纵轴与桥轴线重合；横轴与桥轴线垂直。 2、曲线桥 纵轴为曲线桥工作线顶点处的分角线上，横轴与纵轴垂直。 测设方法：后视墩中心，倒镜拨角（180-）/237 桥梁细部施工放样 一、明挖基础施工放样 开挖前：放出墩台中心和纵、横轴线。栓桩定位 开挖完毕：基底处理，放出墩台中心和纵、横轴线，根据开挖坡度确定开挖线。 误差范围：中心偏位：2cm，高程：1cm 二、桩基础 墩基础中心及纵横轴放样 用支距法测定各桩位置 三、桥梁墩台细部放样 四、架梁时测量工作 控制支座纵横轴线和高程。 五、桥梁竣工测量与变形观测 竣工测量检查竣工后实际情况，检查施工质量是否满足设计要求。 变形观测用于观测使用过程中墩台位移、沉降、倾斜，测定其变形规律，检查其是否影响使用以便进行维修。 1、竣工测量内容 （1）测量墩距、各部位尺寸和标高。 （2）测定主梁线形、跨径、桥梁净空、轴线偏位等。 （3）桥梁与引道衔接。 2、变形观测 在使用过程中定
