Reading网上书店概要设计报告提纲

1、Reading 网上书店概要设计报告提纲1引言1.1编写目的实现网上书店系统的基本功能，包括会员管理，图书出入库，书目检索，书 目分类管理，购物车，订单功能，会员帐户管理，书目评价等功能。1.1.1阐明编写可行性研究报告的目的，通过可行性研究调查网上书店系统是否可行，是否盈利。1.1.2指出读者的身份。 希望软件投资方开发人员认真阅读1.2项目背景根据以前所学的html语言知识及目前应用的JSP编程技术实现开发目标， 其中必须用JSP开发实现注册登录等系列会员管理基本功能，并要求用SQLServer数据库为会员帐户存储。及购书基本功能，包括查询、书藉分类查询、购 物车结账付款等。1.2.1开发

2、软件的名称；DreamweaverVisual Studio 20051.2.2项目的任务提出者、开发者、用户及实现软件的单位；该项目由校方提出，开发团队为A1小组，用户为广大网络用户，该软件由任务提 出方实现。1.2.3项目与其它软件或其它系统的关系。一在Windows xp ,Windows 2003, Vista环境下运行，使用SQL Server数据库管理系 统，web浏览器；1.3 术语定义1.4参考资料软件工程实例教程c#与程序设计SQL server 2008编程入门经典（第三版）C#高级编程用例分析技术统一软件工程（英文版）经上级批准的网上书店项目计划书及网上书店需求规格说明书

3、2任务概述2.1目标一个完整的网上书店，包括两大部分：用户客户端和管理员服务器端。2.2运行环境标配：同方k45A英特尔？处理器T65002G内存迅捷无线网卡集成显卡2.2.1硬件环境服务器终端客户机终端222软件环境在Windows xp ,Windows 2003, Vista环境下运行，使用SQL Server数据库2.3需求概述（是功能需求的简述）基本功能：a）用户客户端完成会员的注册：包括登录名、密码、真实姓名、收货地址、联系方式等信息的填写b）登录：登录后会员可查看自己的账户信息，对个人信息的修改，查看订单状态，与客服人员的在线交流，对书籍和服务进行评价c）图书浏览：可以使用搜索引

4、擎或其他方式查找到自己喜爱的图书d）预订：如果想要购买的图书目前暂时缺货，可以预订图书，图书到货后，管理员向会员发出到货信息，以便会员购买e）购买：购买图书f）留言簿：与在线客服的交流以及评价图书及服务等g）书目管理：书籍详细信息的增加、删除、修改h）库存管理：书籍的入库、出库和盘点的增加、删除、修改i）评论管理：对会员提出的问题进行回复，删除等操作j）销售管理：对图书的销售状况进行盘点，包括日报，月报，top5等，合理安排图书的出入库k）订单管理：对会员的订单进行操作，确认订单，确认发货，确认归档，使会员随时了解到下单图书的实时情况2.4条件和限制3总体设计3.1处理流程在线售书流程：沪1F

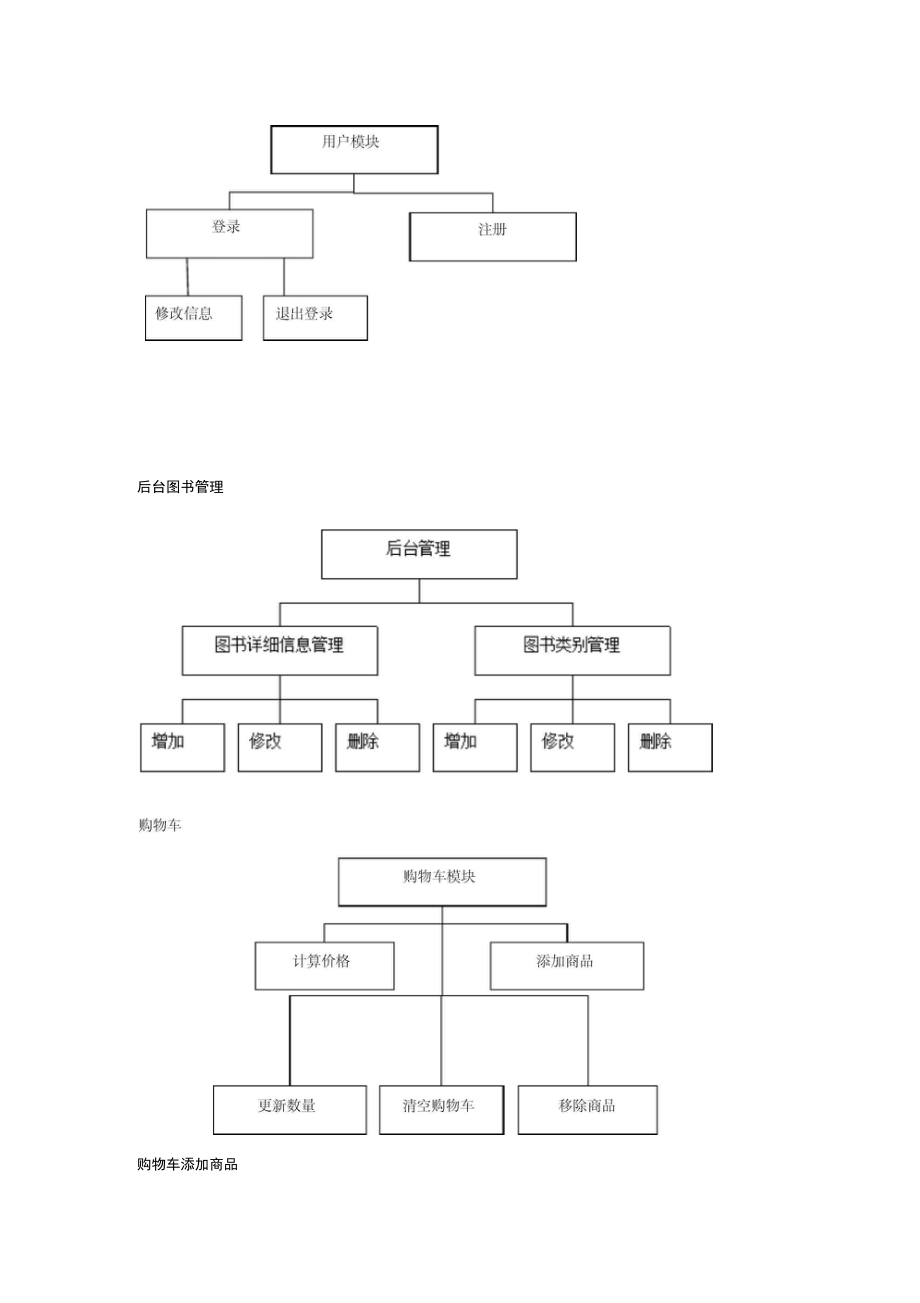

5、浏览查询图书佥看图书详纳信息去酿齐台1注：韦工驸皆F軍起”希塡国声曲L贾川逹 L注册为本站裁后昨|注册时埴頁好側,洋価5科-吗以清庇的购牌过程-确认信息丫_选取邮寄方式!添写订单信息iV _碾户支时_购物战功3.2总体结构和模块外部设计网上书店分为两大模块：在线售书和后台管理每个大的模块下面包含小模块，例如订单管理，销售管理等用户功能后台图书管理购物车添加商品3.3功能分配：表明各项功能与程序结构的关系功能名称书籍管理模块购物车管理模块登录管理模块会员登录2V会员注册V管理员登陆V书籍搜索V书籍详细信息显示V书籍修改V书籍添加V书籍删除V预订书籍V修改购物车V修改会员信息V销售管理V库存管理V

6、会员管理V-4 接口设计4.1 外部接口4.1.1 用户界面1）登录模块：输入用户名、密码及验证码的文本框和“登录”“注册”按钮组成2）查询模块：搜索框：用于输入查找书籍的关键字 查询按钮：点击查询按钮，显示查询结果3）购物车模块：A）已购书籍显示区：显示已经购买的书籍的信息，包括书名， 书号，原价，售价，数量，总价等信息B）数量编辑框：输入每种图书想要购买的数量C）删除按钮：删除已选图书D）更新购物车按钮：当添加或删除图书后，点击更新按钮，显 示当前最新的购物车信息E）清空购物车：点击清空购物车，将删除所有的图书信息，以 便重新开始购物F）继续购物按钮：返回首页，继续浏览图书G）前往服务台按

7、钮：确认图书信息后，至服务台进行付款目前位畫：首页婀物车总价：1S 2扇号商品n商品名務毅壁11小时代116.坦2BftK事新购物车着牢购物至錨绫画物爺行開务台4.1.2 软件接口网上书店系统适合windows2000以上操作系统，后台数据库选择了Microsoft SQL Server 2008。4.1.3 硬件接口4.2 内部接口4.3 模块之间的接口系统中各模块之间的接口、调用关系以及模块间的数据传递如下所示:榄块编号榄块编号模块名称模块名称备注备注GN1会员登录会员登录登录模块登录模块GN2管理员登录管理员登录登录模块登录模块GN3用户注册用户注册登录模块登录模块GN4添加书籍添加书籍书籍管理模块书籍管理模块GN5修改书籍修改书籍书籍管理模块书籍管理模块GN6茂看书籍茂看书籍书籍管理模块书籍管理模块GN7删除书籍删除书籍书霜管理模块书霜管理模块GN8订购书籍订购书籍购物车管理模块购物车管理模块GN9删除订单删除订单购物乍管理模块购物乍管理模块GN10修改订购信息修改订购信息购物牟管理模块购物牟管理模块5数据结构设计5.1逻辑
