13.2 电路的组成和连接方式1—2020秋沪粤版九年级物理上册课件(共25张PPT)

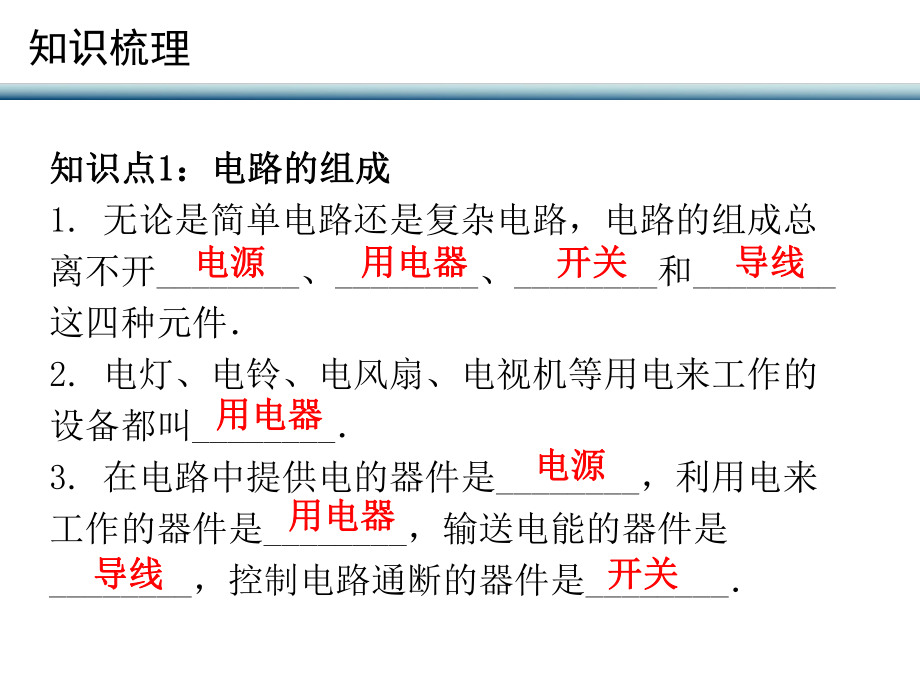

1、第十三章 探究简单电路13.2电路的组成和连接方式第1课时 电路的组成广东学导练广东学导练 物理物理 九年级九年级 全一册全一册 配粤教沪科版配粤教沪科版 课后作业课后作业课程要求课程要求1.从能量转化的角度认识电源和用电器的作用从能量转化的角度认识电源和用电器的作用2.会看、会画简单的电路图会看、会画简单的电路图课时重点课时重点掌握电路图掌握电路图课时难点课时难点理解短路及其危害理解短路及其危害知识梳理知识点知识点1 1：电路的组成：电路的组成1. 无论是简单电路还是复杂电路，电路的组成总离不开_、_、_和_这四种元件2. 电灯、电铃、电风扇、电视机等用电来工作的设备都叫_3. 在电路中提供

2、电的器件是_，利用电来工作的器件是_，输送电能的器件是_，控制电路通断的器件是_电源电源用电器用电器开关开关导线导线用电器用电器电源电源用电器用电器导线导线开关开关知识梳理知识点知识点2 2：电路的状态：电路的状态4. 电路接通时，电路中就有电流，接通的电路叫做_电路断开时，线路中无电流，断开的电路叫_，也叫做_导线直接接在电源两极上，电流不经过用电器的电路叫做_知识点3：电路图5. 用规定的符号表示电路连接情况的图叫做_通路通路开路开路断路断路短路短路电路图电路图知识点知识点1:1:电路的组成电路的组成1. 下列电路连接正确的是(）课堂演练A A课堂演练2. 如图13-2-1所示是一只磁控猴

3、子，只要你拿走它手上的香蕉，它就不停地大吵大闹；你把香蕉还给它，它就停止吵闹香蕉的作用相当于电路中的(）A. 开关B. 导线C. 电源D. 用电器A A课堂演练3.在如图13-2-2所示的电路中，下列说法不正确的是(）A. 电池是消耗电能的装置B. 灯泡是消耗电能的装置C. 电池是提供电能的装置D. 灯泡发光是将电能转化为光能和内能 A A课堂演练4. 如图13-2-3所示，酸甜多汁的水果点亮了一排发光二极管，在这个简单的电路中水果相当于_，如果想控制这个电路的通断，还应在电路中安装_电源电源开关开关课堂演练思路点拨：思路点拨：一般电路都由四部分组成：电源、用电器、开关和导线，缺一不可.从能量

4、的角度来理解，电源是提供电能的装置；用电器是利用电来工作的装置；导线是输送电能的装置；开关是控制电路通断的装置.易错辨析：易错辨析：将元件连接到电路中的方法是把元件的两个接线柱都接入到电路中，元件才能工作.课堂演练知识点知识点2:2:电路的状态电路的状态5.绝不允许用电线把电源的两极直接连接起来，是因为()A有触电的危险B电路中没有电流C电流太大会损坏用电器D电流太大会损坏电源D D课堂演练6.小灯泡的结构如图13-2-4，下列四幅图所示的连接方法中，能将完好的灯泡点亮的是()C C课堂演练7. 如图13-2-5所示的三个电路，下列对其电路状态的判断正确的是(）A. 甲开路、乙通路、丙短路B.

5、 甲通路、乙开路、丙短路C. 甲通路、乙短路、丙开路D. 甲短路、乙开路、丙通路B B课堂演练思路点拨：思路点拨：（1）根据电路中有无电流，电路可以分为三种状态.第一种状态，电路有电流且用电器工作，这种状态叫通路；第二种状态，电路中没有电流，用电器不能工作，这种状态叫开路；第三种状态，用导线直接把电源两极连接起来，电路有电流而且很大，但是用电器不工作，这种状态叫短路.短路是一种电流很大的通路，可能烧坏电源和电线.（2）短路分为两种情况：电源短路和用电器短路.用导线直接把电源两极连接，这时电流很大可能烧坏电源和导线，是电源短路；用导线把一个用电器两端连接起来，这个用电器不工作但其他用电器能工作，

6、是用电器短路.课堂演练易错辨析：易错辨析：发生电源短路时，电流从正极出发直接流回到负极，电流没有经过用电器.课堂演练知识点知识点3:3:电路图电路图8. 根据图13-2-6所示的实物图画出其对应的电路图.如答图如答图13-2-113-2-1所示所示. .课堂演练9. 根据图13-2-7所示的实物电路，在虚线框中画出对应的电路图.如答图如答图13-2-213-2-2所示所示. .课堂演练思路点拨：思路点拨：电路图是用规定的电路符号来表示电路的连接情况.画电路图时，要注意：（1）电路元件符号要用统一规定的符号.（2）连接线要横平竖直，呈方形.（3）电路图要简洁、整齐、美观.易错辨析：易错辨析：画电

7、路图时各元件符号顺序应与实物图一致，通常要求在元件旁边标出相应的字母；元件不能画在拐角处；如果有导线交叉且相连，用“黑点”在交叉处表示.课堂检测1. （4分）如图13-2-8所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的()A. 电源 B. 开关 C. 导线 D. 用电器D D课堂检测2. （4分）下图所示的电路图正确的是(）D D课堂检测3. (4分）如下图是装有两节干电池的手电筒的结构示意图,要使手电筒正常工作,正确的是()A A课堂检测4. （4分）如图13-2-9所示，判断下列各种情况下电路处于什么状态？（1）当S1、S2都断开时叫_路.（2）当S1、S2都闭合 时叫_路.（3）当S1闭合、S2断开时叫_路.（4）当S1断开、S2闭合时叫_路开开短短通通开开课堂检测5. （6分）如图13-2-10所示是一个金属外壳的手电筒的剖面图（1）干电池是电路中的_、小灯泡是电路中的_、按钮是电路中的_、外壳是电路中的_电源电源用电器用电器开关开关导线导线课堂检测（2）请在下面的虚线框中画出手电筒的电路图.如答图如答图13-2-313-2-3所示所示. .课堂检测6. (4分）如图13-2-11所示，
