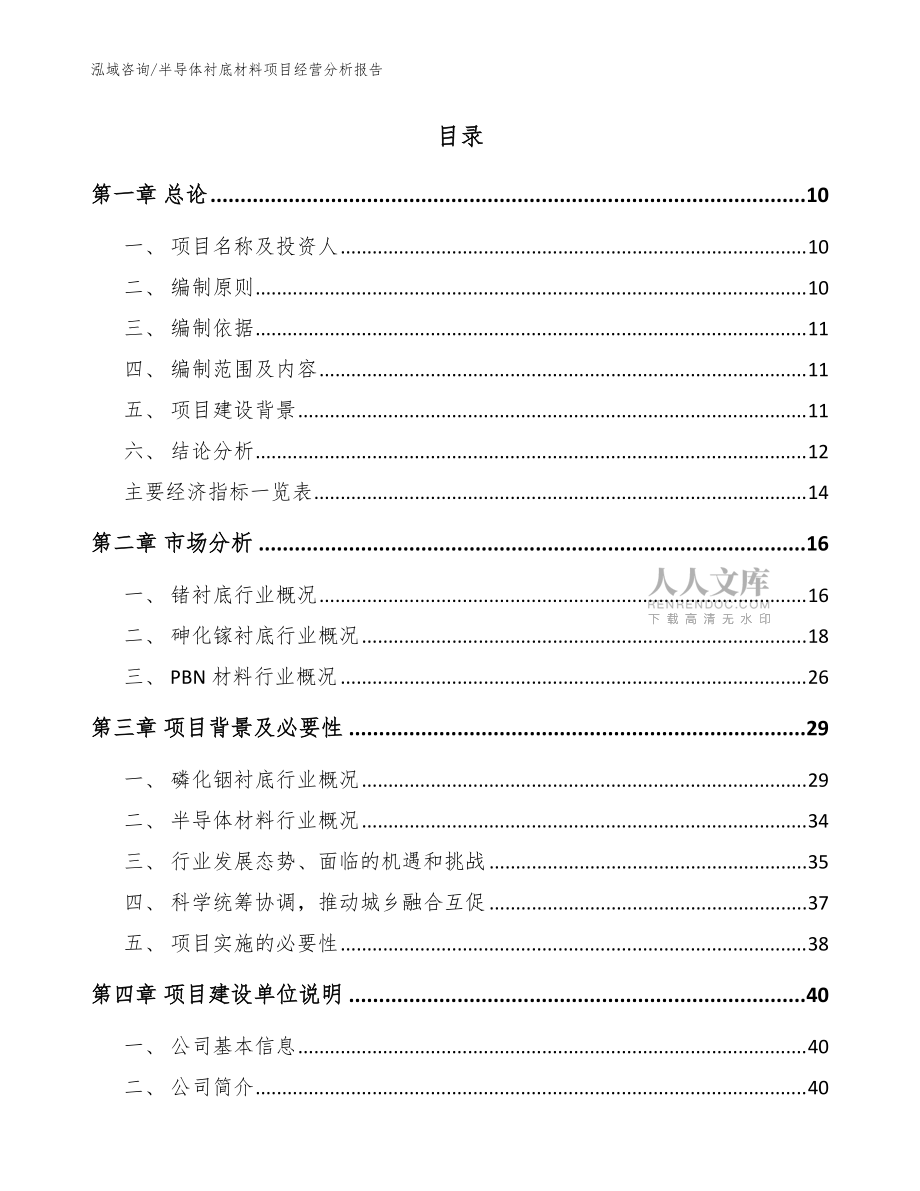

1、泓域咨询/半导体衬底材料项目经营分析报告半导体衬底材料项目经营分析报告xxx集团有限公司目录第一章 总论10一、 项目名称及投资人10二、 编制原则10三、 编制依据11四、 编制范围及内容11五、 项目建设背景11六、 结论分析12主要经济指标一览表14第二章 市场分析16一、 锗衬底行业概况16二、 砷化镓衬底行业概况18三、 PBN材料行业概况26第三章 项目背景及必要性29一、 磷化铟衬底行业概况29二、 半导体材料行业概况34三、 行业发展态势、面临的机遇和挑战35四、 科学统筹协调，推动城乡融合互促37五、 项目实施的必要性38第四章 项目建设单位说明40一、 公司基本信息40二、

2、 公司简介40三、 公司竞争优势41四、 公司主要财务数据43公司合并资产负债表主要数据43公司合并利润表主要数据43五、 核心人员介绍44六、 经营宗旨45七、 公司发展规划45第五章 建筑工程说明48一、 项目工程设计总体要求48二、 建设方案49三、 建筑工程建设指标50建筑工程投资一览表50第六章 建设内容与产品方案52一、 建设规模及主要建设内容52二、 产品规划方案及生产纲领52产品规划方案一览表52第七章 运营管理模式54一、 公司经营宗旨54二、 公司的目标、主要职责54三、 各部门职责及权限55四、 财务会计制度58第八章 发展规划分析62一、 公司发展规划62二、 保障措施

3、63第九章 法人治理66一、 股东权利及义务66二、 董事68三、 高级管理人员72四、 监事75第十章 节能分析77一、 项目节能概述77二、 能源消费种类和数量分析78能耗分析一览表78三、 项目节能措施79四、 节能综合评价80第十一章 原辅材料供应81一、 项目建设期原辅材料供应情况81二、 项目运营期原辅材料供应及质量管理81第十二章 进度实施计划83一、 项目进度安排83项目实施进度计划一览表83二、 项目实施保障措施84第十三章 环境影响分析85一、 编制依据85二、 环境影响合理性分析85三、 建设期大气环境影响分析86四、 建设期水环境影响分析88五、 建设期固体废弃物环境影

4、响分析89六、 建设期声环境影响分析90七、 建设期生态环境影响分析90八、 清洁生产91九、 环境管理分析92十、 环境影响结论93十一、 环境影响建议94第十四章 劳动安全生产分析95一、 编制依据95二、 防范措施98三、 预期效果评价100第十五章 投资方案分析102一、 投资估算的依据和说明102二、 建设投资估算103建设投资估算表105三、 建设期利息105建设期利息估算表105四、 流动资金107流动资金估算表107五、 总投资108总投资及构成一览表108六、 资金筹措与投资计划109项目投资计划与资金筹措一览表110第十六章 项目经济效益111一、 基本假设及基础参数选取1

5、11二、 经济评价财务测算111营业收入、税金及附加和增值税估算表111综合总成本费用估算表113利润及利润分配表115三、 项目盈利能力分析115项目投资现金流量表117四、 财务生存能力分析118五、 偿债能力分析119借款还本付息计划表120六、 经济评价结论120第十七章 招标及投资方案122一、 项目招标依据122二、 项目招标范围122三、 招标要求122四、 招标组织方式125五、 招标信息发布125第十八章 项目综合评价说明126第十九章 附表附录128主要经济指标一览表128建设投资估算表129建设期利息估算表130固定资产投资估算表131流动资金估算表132总投资及构成一览

6、表133项目投资计划与资金筹措一览表134营业收入、税金及附加和增值税估算表135综合总成本费用估算表135固定资产折旧费估算表136无形资产和其他资产摊销估算表137利润及利润分配表138项目投资现金流量表139借款还本付息计划表140建筑工程投资一览表141项目实施进度计划一览表142主要设备购置一览表143能耗分析一览表143报告说明砷化镓是当前主流的化合物半导体材料之一，其应用可以分为三个阶段。第一阶段自20世纪60年代起，砷化镓衬底开始应用于LED及太阳能电池，并在随后30年里主要应用于航天领域。第二阶段自20世纪90年代起，随着移动设备的普及，砷化镓衬底开始用于生产移动设备的射频器

7、件中。第三阶段自2010年起，随着LED以及智能手机的普及，砷化镓衬底进入了规模化应用阶段，例如2017年，iPhoneX首次引入了VCSEL用于面容识别，生产VCSEL需要使用砷化镓衬底，砷化镓衬底应用场景再次拓宽。2021年，随着Apple、Samsung、LG、TCL等厂商加入MiniLED市场，砷化镓衬底的市场需求将迎来爆发性增长。根据谨慎财务估算，项目总投资17808.70万元，其中：建设投资14062.32万元，占项目总投资的78.96%；建设期利息402.83万元，占项目总投资的2.26%；流动资金3343.55万元，占项目总投资的18.77%。项目正常运营每年营业收入28600

8、.00万元，综合总成本费用24630.10万元，净利润2886.92万元，财务内部收益率9.03%，财务净现值-2428.16万元，全部投资回收期7.70年。本期项目具有较强的财务盈利能力，其财务净现值良好，投资回收期合理。项目建设符合国家产业政策，具有前瞻性；项目产品技术及工艺成熟，达到大批量生产的条件，且项目产品性能优越，是推广型产品；项目产品采用了目前国内最先进的工艺技术方案；项目设施对环境的影响经评价分析是可行的；根据项目财务评价分析，经济效益好，在财务方面是充分可行的。本报告为模板参考范文，不作为投资建议，仅供参考。报告产业背景、市场分析、技术方案、风险评估等内容基于公开信息；项目建

9、设方案、投资估算、经济效益分析等内容基于行业研究模型。本报告可用于学习交流或模板参考应用。第一章 总论一、 项目名称及投资人（一）项目名称半导体衬底材料项目（二）项目投资人xxx集团有限公司（三）建设地点本期项目选址位于xxx。二、 编制原则1、严格遵守国家和地方的有关政策、法规，认真执行国家、行业和地方的有关规范、标准规定；2、选择成熟、可靠、略带前瞻性的工艺技术路线，提高项目的竞争力和市场适应性；3、设备的布置根据现场实际情况，合理用地；4、严格执行“三同时”原则，积极推进“安全文明清洁”生产工艺，做到环境保护、劳动安全卫生、消防设施和工程建设同步规划、同步实施、同步运行，注意可持续发展要

10、求，具有可操作弹性；5、形成以人为本、美观的生产环境，体现企业文化和企业形象；6、满足项目业主对项目功能、盈利性等投资方面的要求；7、充分估计工程各类风险，采取规避措施，满足工程可靠性要求。三、 编制依据1、一般工业项目可行性研究报告编制大纲;2、建设项目经济评价方法与参数(第三版);3、建设项目用地预审管理办法;4、投资项目可行性研究指南;5、产业结构调整指导目录。四、 编制范围及内容按照项目建设公司的发展规划，依据有关规定，就本项目提出的背景及建设的必要性、建设条件、市场供需状况与销售方案、建设方案、环境影响、项目组织与管理、投资估算与资金筹措、财务分析、社会效益等内容进行分析研究，并提出

11、研究结论。五、 项目建设背景磷化铟产业链上游为晶体生长、衬底和外延片的生产加工环节。从衬底生产的原材料和设备来看，其中原材料包括金属铟、红磷、坩埚等；生产设备涉及晶体生长炉、研磨机、抛光机、切割机、检测与测试设备等。产业链中游包括集成电路设计、制造和封测环节。产业链下游应用主要涉及光通信、无人驾驶、人工智能、可穿戴设备等多个领域。“十四五”时期，我们必须坚持以经济建设为中心，坚持发展第一要务，坚持质量第一、效益优先，推动经济实现量的合理增长和质的稳步提升，奋力推动地区生产总值跨越2000亿元。坚持把经济工作着力点放在实体经济上，聚力发展特色主导产业，培育壮大战略性新兴产业，推进传统产业转型升级

12、，加快发展现代服务业，加快建设特色产业增长极。坚持把项目投资作为经济工作主抓手，持续扩大有效投资，夯实高质量发展基础。六、 结论分析（一）项目选址本期项目选址位于xxx，占地面积约44.00亩。（二）建设规模与产品方案项目正常运营后，可形成年产xx吨半导体衬底材料的生产能力。（三）项目实施进度本期项目建设期限规划24个月。（四）投资估算本期项目总投资包括建设投资、建设期利息和流动资金。根据谨慎财务估算，项目总投资17808.70万元，其中：建设投资14062.32万元，占项目总投资的78.96%；建设期利息402.83万元，占项目总投资的2.26%；流动资金3343.55万元，占项目总投资的1

13、8.77%。（五）资金筹措项目总投资17808.70万元，根据资金筹措方案，xxx集团有限公司计划自筹资金（资本金）9587.64万元。根据谨慎财务测算，本期工程项目申请银行借款总额8221.06万元。（六）经济评价1、项目达产年预期营业收入（SP）：28600.00万元。2、年综合总成本费用（TC）：24630.10万元。3、项目达产年净利润（NP）：2886.92万元。4、财务内部收益率（FIRR）：9.03%。5、全部投资回收期（Pt）：7.70年（含建设期24个月）。6、达产年盈亏平衡点（BEP）：13900.74万元（产值）。（七）社会效益由上可见，无论是从产品还是市场来看，本项目设

14、备较先进，其产品技术含量较高、企业利润率高、市场销售良好、盈利能力强，具有良好的社会效益及一定的抗风险能力，因而项目是可行的。本项目实施后，可满足国内市场需求，增加国家及地方财政收入，带动产业升级发展，为社会提供更多的就业机会。另外，由于本项目环保治理手段完善，不会对周边环境产生不利影响。因此，本项目建设具有良好的社会效益。（八）主要经济技术指标主要经济指标一览表序号项目单位指标备注1占地面积29333.00约44.00亩1.1总建筑面积53724.791.2基底面积17893.131.3投资强度万元/亩302.252总投资万元17808.702.1建设投资万元14062.322.1.1工程费

15、用万元11748.782.1.2其他费用万元1890.112.1.3预备费万元423.432.2建设期利息万元402.832.3流动资金万元3343.553资金筹措万元17808.703.1自筹资金万元9587.643.2银行贷款万元8221.064营业收入万元28600.00正常运营年份5总成本费用万元24630.10""6利润总额万元3849.23""7净利润万元2886.92""8所得税万元962.31""9增值税万元1005.51""10税金及附加万元120.67""

16、11纳税总额万元2088.49""12工业增加值万元7748.34""13盈亏平衡点万元13900.74产值14回收期年7.7015内部收益率9.03%所得税后16财务净现值万元-2428.16所得税后第二章 市场分析一、 锗衬底行业概况1、锗简介锗（Ge）是一种稀有金属元素，在自然界分布极少，其具有较高的电子迁移率和空穴迁移率，可用于制作低压大电流和高频器件，属于优良的半导体材料。当前，锗衬底主要用于半导体、太阳能电池等领域。2、锗行业发展情况锗产业链包括上游开采冶炼，中游提纯和深加工以及下游终端应用。其中上游锗原材料主要来源于褐煤锗矿、铅锌冶炼副产品

17、、锗锭和锗单晶废料等途径；中游提纯和深加工环节的高纯锗和锗单晶生产工艺为锗产业链的关键部分，其中锗单晶主要由高纯锗经直拉法（CZ法）或VGF法生产而成，锗单晶经过进一步深加工可制成锗衬底材料，锗衬底主要应用于太阳能电池和半导体器件领域。目前全球锗资源稀缺且集中度较高，锗生产国主要以中国、美国、俄罗斯和加拿大为主。美国虽然是全球锗资源储量最大的国家，但锗的产量受制于铅锌矿的产量，当前产量及未来产量的增长空间有限。从锗产量来看，2013年以来，中国锗产量全球占比基本保持在60%以上，成为全球重要锗供应国。由于锗资源具有稀缺性特征，锗衬底产业存在较高的进入壁垒，全球锗衬底行业集中度较高，主要生产企业

18、包括Umicore和北京通美等。3、锗衬底下游应用情况锗基太阳能电池具有空间抗辐射、耐高温、高光电转换效率等特点，在人造卫星、太空站、太空探测器和登陆探测器等应用领域具有很强的优势，可有效提高太阳能电池的寿命，进而延长人造卫星的工作寿命。在此背景下，全球人造卫星和航天器的大量发射为空间用太阳能电池的发展提供广阔的市场空间。近年来全球人造卫星发射活动愈发频繁，中国航天科技活动蓝皮书（2020年）披露，2020年全球运载火箭发射次数达到114次，各类卫星发射数量1,260颗。根据美国卫星产业协会SIA统计，2020年全球卫星产业市场规模达到3,710亿美元，在轨运行卫星数量从2010年的958颗增

19、长至2020年的3,371颗。伴随“一箭多星”和“火箭回收”等技术的发展，卫星进入“量产”时代，中、美、俄等主要国家分别于2020年颁布相关政策以布局太空星链组网。根据应用领域划分，人造卫星通常可分为通信卫星、遥感卫星和导航卫星三类。近年来中国和美国加快相关卫星的发射频次，2020年两国发射通信卫星、遥感卫星和导航卫星共计1,101颗。通信卫星和遥感卫星成为各国在航天领域竞争的核心，地球近地轨道可容纳约6万颗卫星，而低轨卫星主要采用的通信频段日趋饱和状态，同时导航卫星亦将迎来更新换代。随着近地轨道的轨位竞争加剧和卫星发射载量的提升，人造卫星产业将迎来重要发展机遇期。从未来发展趋势来看，空间用太

20、阳能电池正处于由晶体硅太阳能电池向三结太阳能电池过渡阶段，锗基砷化镓太阳能电池取代晶体硅太阳能电池已成为大势所趋。现阶段，我国锗基砷化镓太阳能电池的应用领域仍以空间应用为主，我国发射的卫星上使用的太阳能电池完全由我国企业和科研机构生产，未来空间用太阳能电池市场将有望开放给企业，也将带动锗衬底材料在相关领域需求的提升。二、 砷化镓衬底行业概况1、砷化镓简介砷化镓是砷与镓的化合物，砷化镓作为半导体材料具有优良的特性。使用砷化镓衬底制造的半导体器件，具备高功率密度、低能耗、抗高温、高发光效率、抗辐射、高击穿电压等特性，因此砷化镓衬底被广泛用于生产LED、射频器件、激光器等器件产品。20世纪90年代以

21、来，砷化镓技术得以迅速发展，并逐渐成为最成熟的半导体材料之一。但长期以来，由于下游应用领域的发展滞后，市场需求有限，砷化镓衬底市场规模相对较小。2019年后，在5G通信、新一代显示（MiniLED、MicroLED）、无人驾驶、人工智能、可穿戴设备等新兴市场需求的带动下，未来砷化镓衬底市场规模将逐步扩大。2、砷化镓衬底行业发展情况砷化镓产业链上游为砷化镓晶体生长、衬底和外延片生产加工环节。衬底是外延层半导体材料生长的基础，在芯片中起到承载和固定的关键作用。生产砷化镓衬底的原材料包括金属镓、砷等，由于自然界不存在天然的砷化镓单晶，需要通过人工合成制备；砷化镓衬底生产设备主要涉及晶体生长炉、研磨机

22、、抛光机、切割机、检测与测试设备等。砷化镓产业链下游应用主要涉及5G通信、新一代显示（MiniLED、MicroLED）、无人驾驶、人工智能、可穿戴设备等多个领域。全球砷化镓衬底市场集中度较高，根据Yole统计，2019年全球砷化镓衬底市场主要生产商包括Freiberger、Sumitomo和北京通美，其中Freiberger占比28%、Sumitomo占比21%、北京通美占比13%。目前砷化镓晶体主流生长工艺包括LEC法、HB法、VB法以及VGF法等，其中Sumitomo砷化镓单晶生产以VB法为主，Freiberger以VGF和LEC法为主，而北京通美则以VGF法为主。目前国内涉及砷化镓衬底

23、业务的公司较少，除北京通美外，广东先导先进材料股份有限公司等公司在生产LED的砷化镓衬底方面已具备一定规模。得益于下游应用市场需求持续旺盛，砷化镓衬底市场规模将持续扩大。根据Yole测算，2019年全球折合二英寸砷化镓衬底市场销量约为2,000万片，预计到2025年全球折合二英寸砷化镓衬底市场销量将超过3,500万片；2019年全球砷化镓衬底市场规模约为2亿美元，预计到2025年全球砷化镓衬底市场规模将达到3.48亿美元，2019-2025年复合增长率9.67%。3、砷化镓衬底下游应用情况砷化镓是当前主流的化合物半导体材料之一，其应用可以分为三个阶段。第一阶段自20世纪60年代起，砷化镓衬底开

24、始应用于LED及太阳能电池，并在随后30年里主要应用于航天领域。第二阶段自20世纪90年代起，随着移动设备的普及，砷化镓衬底开始用于生产移动设备的射频器件中。第三阶段自2010年起，随着LED以及智能手机的普及，砷化镓衬底进入了规模化应用阶段，例如2017年，iPhoneX首次引入了VCSEL用于面容识别，生产VCSEL需要使用砷化镓衬底，砷化镓衬底应用场景再次拓宽。2021年，随着Apple、Samsung、LG、TCL等厂商加入MiniLED市场，砷化镓衬底的市场需求将迎来爆发性增长。（1）射频器件射频器件是实现信号发送和接收的关键器件，射频器件主要包括功率放大器、射频开关、滤波器、数模/

25、模数转换器等器件，其中，功率放大器是放大射频信号的器件，其直接决定移动终端和基站的无线通信距离和信号质量。由于砷化镓具有高电子迁移率和高饱和电子速率的显著优势，因此砷化镓一直是制造射频功率放大器的主流衬底材料之一。4G时代起，4G基站建设及智能手机持续普及，用于制造智能手机射频器件的砷化镓衬底需求量开始上升。进入5G时代之后，5G通信对功率、频率、传输速度提出了更高的要求，使用砷化镓衬底制造的射频器件非常适合应用于长距离、长通信时间的高频电路中，因此，在5G时代的射频器件中，砷化镓的材料优势更加显著。随着5G基站建设的大量铺开，将对砷化镓衬底的需求带来新的增长动力；与此同时，单部5G手机所使用

26、的射频器件数量将较4G手机大幅增加，也将带来对砷化镓衬底需求的增长。伴随5G通信技术的快速发展与不断推广，5G基站建设以及5G手机的推广将使砷化镓基射频器件稳步增长。根据Yole预测，2025年全球射频器件砷化镓衬底（折合二英寸）市场销量将超过965.70万片，2019-2025年年均复合增长率为6.32%。2025年全球射频器件砷化镓衬底市场规模将超过9,800万美元，2019-2025年年均复合增长率为5.03%。（2）LEDLED是由化合物半导体（砷化镓、氮化镓等）组成的固体发光器件，可将电能转化为光能。不同材料制成的LED会发出不同波长、不同颜色的光，LED按照发光颜色可分为单色LED

27、、全彩LED和白光LED等类型。LED根据芯片尺寸可以区分为常规LED、MiniLED、MicroLED等类型，其中常规LED主要应用于通用照明、户外大显示屏等，MiniLED、MicroLED应用于新一代显示。随着LED照明普及率的不断提高，常规LED芯片及器件的价格不断走低。常规LED芯片尺寸为毫米级别，对砷化镓衬底的技术要求相对较低，属于砷化镓衬底的低端需求市场，产品附加值较低，该等市场主要被境内砷化镓衬底企业占据，市场竞争激烈；而新一代显示所使用的MiniLED和MicroLED芯片尺寸为亚毫米和微米级别，对砷化镓衬底的技术要求很高，市场主要被全球第一梯队厂商所占据。根据Yole预测，

28、2019年全球LED器件砷化镓衬底市场（折合二英寸）销量约为846.9万片，预计到2025年全球LED器件砷化镓衬底（折合二英寸）市场销量将超过1,300万片，年复合增长率为7.86%，增长较为平稳；2019年全球LED器件砷化镓衬底市场规模约为6,800万美元，预计到2025年全球LED器件砷化镓衬底市场规模将超过9,600万美元，相较2019年将增加接近3,000万美元的市场规模。目前基于LED的新一代显示包括MiniLED和MicroLED两种类型。MiniLED指使用次毫米发光二极管，即芯片尺寸介于50-200m之间的LED器件作为背光源或者像素发光源的显示技术，作为液晶显示面板（LC

29、D）背光源的MiniLED技术目前已逐步应用于高清电视、笔记本电脑、平板等电子产品领域，可大幅提升液晶显示面板的显示效果，当前MiniLED背光显示技术的规模化商业应用已具备产业条件；使用MiniLED作为像素发光源的显示技术，其在显示亮度、色域、对比度、响应速度等方面更加出色，但由于其使用的灯珠数量远大于背光场景，因此其芯片用量远高于背光技术，当前成本较高，目前用于户外显示、4K/8K大尺寸高清电视及显示屏。2021年为MiniLED大规模产业化元年，使用砷化镓衬底材料的MiniLED显示屏已正式应用于2021年版iPadPro平板中。MiniLED显示技术大幅拓宽了LED显示技术的应用场景

30、，为砷化镓衬底带来了很大的需求增长空间。MicroLED指使用微米发光二极管，即芯片尺寸小于50m的LED器件作为像素发光源的高密度LED阵列显示技术。除显示效果的进一步提升外，MicroLED技术可解决MiniLED技术无法适用于小尺寸屏的局限性，未来可广泛应用于手机、平板、手表、AR/VR设备、笔记本电脑、各尺寸高清电视等应用场景。目前，由于MicroLED芯片尺寸较小，制造及封测技术难度较高，其规模商业化需要产业链整体配套水平的提高，尚需一定时间。MicroLED显示技术一旦实现产业化，其对砷化镓衬底的需求将有望呈几何级数增长。根据Yole预测，MiniLED及MicroLED器件砷化镓

31、衬底的需求增长迅速，2025年全球MiniLED及MicroLED器件砷化镓衬底（折合二英寸）市场销量将从2019年的207.90万片增长至613.80万片，年复合增长率为19.77%；2019年全球MiniLED及MicroLED器件砷化镓衬底市场规模约为1,700万美元，预计到2025年全球砷化镓衬底市场规模将达到7,000万美元，年复合增长率为26.60%。（3）激光器激光器是使用受激辐射方式产生可见光或不可见光的一种器件，构造复杂，技术壁垒较高，是由大量光学材料和元器件组成的综合系统。利用砷化镓电子迁移率高、光电性能好的特点，使用砷化镓衬底制造的红外激光器、传感器具备高功率密度、低能耗

32、、抗高温、高发光效率、高击穿电压等特点，可用于人工智能、无人驾驶等应用领域。根据Yole预测，激光器是砷化镓衬底未来五年最大的应用增长点之一。预计到2025年，全球激光器砷化镓衬底（折合二英寸）的市场销量将从2019年的106.2万片增长至330.3万片，年复合增长率为20.82%；预计到2025年，全球激光器砷化镓衬底市场容量将达到6,100万美元，年复合增长率为16.82%。在具体应用方面，未来五年激光器砷化镓衬底的需求增长主要由VCSEL的需求拉动。VCSEL是一种垂直于衬底面射出激光的半导体激光器，在应用场景中，常常在衬底多方向同时排列多个激光器，从而形成并行光源，用于面容识别和全身识

33、别，目前已在智能手机中得到了广泛应用。VCSEL作为3D传感技术的基础传感器，随着5G通信技术和人工智能技术的发展，同时受益于物联网传感技术的广泛应用，VCSEL的市场规模不断增长，特别是以VCSEL为发射源的3D立体照相机将会迎来高速发展期，3D相机是一种能够记录立体信息并在图像中显示的照相机，可以记录物体纵向尺寸、纵向位置以及纵向移动轨迹等。此外，VCSEL作为3D传感器，在生物识别、智慧驾驶、机器人、智能家居、智慧电视、智能安防、3D建模、人脸识别和VR/AR等新兴领域拥有广泛的应用前景。根据Yole预测，随着3D传感技术在各领域的深度应用，VCSEL市场将持续快速发展，继而加大砷化镓衬

34、底的需求。2019年，全球VCSEL器件砷化镓衬底（折合二英寸）销量约为93.89万片，预计到2025年将增长至299.32万片，年复合增长率达到21.32%；2019年全球VCSEL器件砷化镓衬底衬底市场规模约为2,100万美元，预计到2025年全球砷化镓衬底市场规模将超过5,600万美元，年复合增长率为17.76%。三、 PBN材料行业概况1、PBN简介PBN即热解氮化硼，属六方晶系，为先进的无机非金属材料，纯度高达99.999%，致密性好，无气孔，绝缘性和导热性良好，耐高温，化学惰性，耐酸、耐碱、抗氧化，在力学、热学、电学等性能上具有明显的各向异性。是半导体晶体生长（VGF法、VB法、L

35、EC法、HB法）、多晶合成、MBE外延、OLED蒸镀、高端半导体设备、大功率微波管等中的理想坩埚和关键部件。PBN是采用先进的化学气相沉积技术，在高温、高真空条件下，将硼的高纯卤化物和氨气等原料气体通入CVD反应腔，经过裂解反应后，在石墨等基体表面缓慢生长而成。PBN既可直接生长成坩埚、舟、管等容器，也可先沉积出板材，然后加工各种PBN零部件，还可在其它基体上进行涂层保护，产品规格根据应用场景定制。2、PBN材料下游应用情况PBN制品在半导体领域有着不可替代的作用，下游应用主要涉及晶体生长、多晶合成、分子束外延（MBE）、OLED、有机化学气相沉积（MOCVD）、高端半导体设备零部件、航空航天

36、等多个领域。（1）晶体生长化合物半导体单晶（比如砷化镓、磷化铟等）的生长需要极其严格的环境，包括温度、原料纯度以及生长容器的纯度和化学惰性等。PBN坩埚是目前化合物半导体单晶生长最为理想的容器。化合物半导体单晶生长方法目前主要有LEC法、HB法和VB法和VGF法等方法，对应的PBN坩埚包括LEC坩埚、VB坩埚和VGF坩埚等。（2）分子束外延（MBE）MBE是当今世界最重要的-族和-族半导体外延生长工艺之一，该类技术是在适当的衬底与合适的条件下，沿衬底材料晶轴方向逐层生长薄膜的方法。PBN坩埚是MBE过程中必备的源炉容器。（3）有机发光二极管显示屏（OLED）OLED由于同时具备自发光，不需背光

37、源、对比度高、厚度薄、视角广、反应速度快、可用于柔性性面板、使用温度范围广、构造及制程较简单等优异特性，被认为是新一代的平面显示器技术。蒸发元是OLED蒸镀系统中核心组成部分。其中PBN导流环和坩埚是蒸发单元的主要部件。导流环需要导热性和绝缘性能良好，可加工成复杂形状，高温下不变形、不放气体等特性，而坩埚则需要超高纯度、耐高温、电绝缘，与源材料不润湿等特点，PBN是被普遍应用的理想材料。（4）高端半导体设备随着半导体芯片不断往小型化、高功率发展，对半导体制成设备和系统的要求也越来越高，PBN材料制品因其超高纯度、高导热、电绝缘、耐腐蚀、抗氧化和性能的各项异性，被广泛应用于高端设备的核心部件中。

38、第三章 项目背景及必要性一、 磷化铟衬底行业概况1、磷化铟简介磷化铟是磷和铟的化合物，磷化铟作为半导体材料具有优良特性。使用磷化铟衬底制造的半导体器件，具备饱和电子漂移速度高、发光波长适宜光纤低损通信、抗辐射能力强、导热性好、光电转换效率高、禁带宽度较高等特性，因此磷化铟衬底可被广泛应用于制造光模块器件、传感器件、高端射频器件等。20世纪90年代以来，磷化铟技术得以迅速发展，并逐渐成为主流半导体材料之一。由于下游市场需求有限以及成本较高，磷化铟衬底市场规模相对较小。未来，在数据中心、5G通信、可穿戴设备等新兴市场需求的带动下，磷化铟衬底市场规模将持续扩大，成本也将随着规模效应而降低，进一步促进

39、下游应用领域的发展。2、磷化铟行业发展情况磷化铟产业链上游为晶体生长、衬底和外延片的生产加工环节。从衬底生产的原材料和设备来看，其中原材料包括金属铟、红磷、坩埚等；生产设备涉及晶体生长炉、研磨机、抛光机、切割机、检测与测试设备等。产业链中游包括集成电路设计、制造和封测环节。产业链下游应用主要涉及光通信、无人驾驶、人工智能、可穿戴设备等多个领域。磷化铟产业链上游企业包括衬底厂商及外延厂商，如北京通美、日本JX、Sumitomo及其他国内衬底厂商以及IQE、台湾联亚光电、台湾全新光电、II-VI、台湾英特磊等外延厂商，器件领域包括Finisar、Lumentum、AOI、Mitsubishi等企业

40、，下游主机厂商包括华为、中兴、Nokia、Cisco等企业，终端应用包括中国移动、中国电信、中国联通、腾讯、阿里巴巴、Apple、Google、Amazon、Meta等企业。磷化铟单晶批量生长的技术主要包括LEC法、VGF法和VB法。北京通美和Sumitomo分别使用VGF和VB技术可以生长出直径6英寸磷化铟单晶，日本JX使用LEC技术可以生长出直径4英寸的磷化铟单晶。从市场格局来看，磷化铟衬底材料市场头部企业集中度很高，主要供应商包括Sumitomo、北京通美、日本JX等。Yole数据显示，2020年全球前三大厂商占据磷化铟衬底市场90%以上市场份额，其中Sumitomo为全球第一大厂商，占

41、比为42%；北京通美位居第二，占比36%。受益于下游市场需求的增加，磷化铟衬底材料市场规模将持续扩大。根据Yole预测，2026年全球磷化铟衬底（折合二英寸）预计销量为128.19万片，2019-2026年复合增长率为14.40%；2026年全球磷化铟衬底市场规模为2.02亿美元，2019-2026年复合增长率为12.42%。3、磷化铟下游应用情况磷化铟是III-V族半导体材料，其最早于20世纪60年代应用于航天太阳能电池中，1969年，磷化铟首次被用于二极管中，20世纪80年代，磷化铟首次被用于晶体管中。20世纪90年代，磷化铟被用于电信用电吸收调制激光器中，因其具有饱和电子漂移速度高、发光

42、损耗低的特点，在光电芯片衬底材料中拥有特殊的优势，磷化铟开始在光通信市场实现商业化应用，成为光模块半导体激光器和接收器的关键材料。此外，由于磷化铟具有高频低噪、击穿电压高等特点，随着高电压大功率器件的应用频率提升，磷化铟在2010年以来开始应用于雷达激光器件和射频器件。（1）光模块器件光模块是光通信的核心器件，是通过光电转换来实现设备间信息传输的接口模块，主要应用于通信基站和数据中心等领域。磷化铟衬底用于制造光模块中的激光器和接收器。5G通信是具有高速率、低时延和大连接特点的新一代宽带移动通信技术。5G基站对光模块的使用量显著高于4G基站，随着5G基站建设的大规模铺开，叠加5G基站网络结构的变

43、化，将极大带动对光模块需求的增长。根据Yole统计，2025年全球电信光模块（包括5G通信市场）市场规模将从2019年的37亿美元提升至56亿美元，2019-2025年复合增长率为7.15%。数据中心主要服务于云计算厂商、大型互联网企业、通信运营商、金融机构、政府机关等的数据流量需求。近年来随着移动互联网的普及，数据流量增长迅速，带动云计算产业蓬勃发展，刺激了数据中心建设需求的增长，同时带动了对数据中心光模块需求的增长。根据Yole统计显示，2025年全球数据中心光模块市场规模将从2019年的40亿美元提升至121亿美元，2019-2025年复合增长率为20%。受益于全球范围内5G基站大规模建

44、设的铺开，以及在数据流量爆发增长的背景下，全球云计算产业的发展也将带动全球范围内数据中心的大量建设，全球光通信行业将迎来重要发展机遇期，从而产生对光模块需求的持续增长。在市场需求的带动及中国政府新基建等政策的影响下，全球光模块市场将保持快速增长态势。根据Yole统计显示，到2026年全球光模块器件磷化铟衬底（折合两英寸）预计销量将超过100万片，2019年-2026年复合增长率达13.94%，2026年全球光模块器件磷化铟衬底预计市场规模将达到1.57亿美元，2019-2026年复合增长率达13.94%。（2）传感器件由于磷化铟具备饱和电子漂移速度高、导热性好、光电转换效率高、禁带宽度较高等特

45、性，使用磷化铟衬底制造的可穿戴设备具备脉冲响应好、信噪比好等特性。因此，磷化铟衬底可被用于制造可穿戴设备中的传感器，用于监测心率、血氧浓度、血压甚至血糖水平等生命体征。此外，使用磷化铟衬底制造的激光传感器可以发出不损害视力的不可见光，可应用于虚拟现实（VR）眼镜、汽车雷达等产品中。根据Yole预测，2026年应用于传感器件领域的磷化铟衬底（折合二英寸）销量将达到20.54万片，2019-2026年年均复合增长率为35.14%，2026年应用于传感器件领域的磷化铟衬底市场规模将达到3,200万美元，2019-2026年年均复合增长率为30.37%。（3）射频器件磷化铟衬底在制造高频高功率器件、光

46、纤通信、无线传输、射电天文学等射频器件领域存在应用市场。使用磷化铟衬底制造的射频器件（以下简称“磷化铟基射频器件”）已在卫星、雷达等应用场景中表现出优异的性能。磷化铟基射频器件在雷达和通信系统的射频前端、模拟/混合信号宽带宽电路方面具有较强竞争力，适合高速数据处理、高精度宽带宽A/D转换等应用。此外，磷化铟基射频器件相关器件如低噪声放大器、模块和接收机等器件还被广泛应用于卫星通信、毫米波雷达、有源和无源毫米波成像等设备中。在100GHz以上的带宽水平，使用磷化铟基射频器件在回程网络和点对点通信网络的无线传输方面具有明显优势，未来在6G通信甚至7G通信无线传输网络中，磷化铟衬底将有望成为射频器件

47、的主流衬底材料。根据Yole预测，2019-2023年应用于射频器件的磷化铟衬底市场规模较为稳定，保持在1,500万美元的水平，到2023年应用于射频器件的磷化铟衬底（折合二英寸）销量将达到8.28万片。二、 半导体材料行业概况1、半导体材料产业链情况半导体材料是半导体产业链上游中的重要组成部分，在集成电路、分立器件等半导体产品生产制造中起到关键性的作用，其对于我国产业结构升级及国民经济发展具有重要意义。半导体材料可细分为衬底、靶材、化学机械抛光材料、光刻胶、电子湿化学品、电子特种气体、封装材料等材料，其中衬底是半导体材料领域最核心的材料。衬底由单元素半导体及化合物半导体组成，前者如硅（Si）

48、、锗(Ge）等所形成的半导体，后者为砷化镓（GaAs）、磷化铟（lnP）、氮化镓（GaN）、碳化硅（SiC）等化合物形成的半导体。相比单元素半导体衬底，化合物半导体衬底在高频、高功耗、高压、高温性能方面更为优异，但是制造成本更为高昂。2、III-V族化合物半导体材料情况（1）III-V族化合物半导体材料介绍由于磷化铟、砷化镓系元素周期表上的III族元素及V族元素的化合物，因此，磷化铟、砷化镓被称为III-V族化合物半导体材料。III-V族化合物半导体衬底材料在5G通信、数据中心、新一代显示、人工智能、可穿戴设备、无人驾驶等领域具有广阔的应用前景，是半导体产业重要的发展方向之一。（2）III-V

49、族化合物半导体材料生产工艺III-V族化合物半导体材料生产需要经过多晶合成、单晶生长后再经过切割、磨边、研磨、抛光、清洗等多道工艺后真空封装成品，其中多晶合成、单晶晶体生长是核心工艺。多晶合成：化合物半导体材料是由两种或两种以上元素以确定的原子配比形成的化合物，由于自然界中不存在天然的磷化铟、砷化镓多晶，因此首先需要通过人工合成制备该等化合物多晶，将两种高纯度的单质元素按一定比例装入PBN坩埚中，在高温高压环境下合成化合物多晶。单晶生长：化合物半导体单晶生长的制备方法有水平布里奇曼法（HB）、垂直布里奇曼法（VB）、液封切克劳斯基法（LEC）、垂直梯度冷凝法（VGF）。三、 行业发展态势、面临

50、的机遇和挑战1、面临的机遇（1）全球产业转移为我国半导体产业发展带来重要机遇全球半导体产业链历史上曾经历过两次地域上的产业转移，第一次为20世纪70年代从美国向日本转移，第二次是20世纪80年代从日本向韩国和中国台湾地区转移。目前，全球半导体产业正处于向中国大陆地区转移的进程之中。目前，半导体材料仍是我国半导体产业较为薄弱的环节，在半导体产业向中国大陆转移的背景下，中国大陆作为全球最大的半导体终端应用市场，将有望吸引更多国内外半导体企业在中国大陆建厂，将进一步提升国内化合物半导体产业链的整体发展水平，预计未来中国大陆化合物半导体的产业链配套环境将显著改善，市场份额占比也将持续扩大。（2）新应用

51、产生的新需求带来的新机遇III-V族化合物半导体衬底材料具有优异的性能，但长期受限于下游应用领域市场规模较小并且自身成本较高，因此其市场规模远低于硅衬底材料。然而，近年来，III-V族化合物半导体出现了多个新的应用领域，为衬底企业带来了增量市场，例如MiniLED、MicroLED、可穿戴设备传感器、车载激光雷达、生物识别激光器等。该等需求均处于产业化进程之中，由于III-V族化合物衬底市场规模基数很低，上述每一个市场的放量均会对整个III-V族半导体衬底市场带来显著的拉动作用。此外，在III-V族化合物半导体的固有应用领域：基站及数据中心的光模块、智能手机及基站射频器件等市场，5G通信、大数

52、据及云计算的快速发展也带来了5G基站建设、数据中心建设、5G智能手机更新换代的机遇，体现在III-V族半导体衬底市场均是很大的增长点。2、面临的挑战（1）半导体行业投资过热可能产生供需错配以及人才流失在我国化合物半导体产业快速发展的过程中，随着大量资本涌入，出现了一定程度的投资过热，部分企业的规模与其技术水平并不匹配，预计未来低端产品领域可能面临恶性竞争，同时行业人才也可能会因竞争对手高薪聘请而流失。（2）国家对于环保、安全生产的要求不断提高2015年，砷化镓被国家安监局列入了危险化学品清单，行业监管政策地不断趋严要求砷化镓衬底企业不断加强对原材料、半成品及产成品运输、使用、生产等环节的管理，

53、行业安全生产投入将不断提高，以确保生产经营的合法、合规性。III-V族化合物半导体衬底企业的生产工艺涉及化学合成工艺、高温高压合成工艺、物理切割抛光清洗工艺、提纯工艺等，会产生一定的“三废”排放。随着国家对于环境治理标准的不断提高，以及客户对供应商产品品质的提高，III-V族化合物半导体衬底企业的环保治理成本也将不断增长。四、 科学统筹协调，推动城乡融合互促坚定不移走以人为核心的新型城镇化道路，全力打造中国桂花城和中国中部康养城，全域建设宜居、宜业、宜游、宜养的自然生态公园城市。主动融入全省“一主引领、两翼驱动、全域协同”区域经济布局，全力推进武咸基础设施互联互通和鄂咸、黄咸大运量便捷化大通道

54、建设。统筹城市规划、建设和管理，推进城市有机更新。构建常态化长效机制，确保创建全国文明城市。全面实施乡村振兴战略，强化以工补农、以城带乡，以农业产业化带动农业全面升级、农村全面进步、农民全面发展。实施乡村建设行动，深化农村改革。推动巩固拓展脱贫攻坚成果同乡村振兴有效衔接。五、 项目实施的必要性（一）现有产能已无法满足公司业务发展需求作为行业的领先企业，公司已建立良好的品牌形象和较高的市场知名度，产品销售形势良好，产销率超过 100%。预计未来几年公司的销售规模仍将保持快速增长。随着业务发展，公司现有厂房、设备资源已不能满足不断增长的市场需求。公司通过优化生产流程、强化管理等手段，不断挖掘产能潜
