CORS建站实施过程方案书

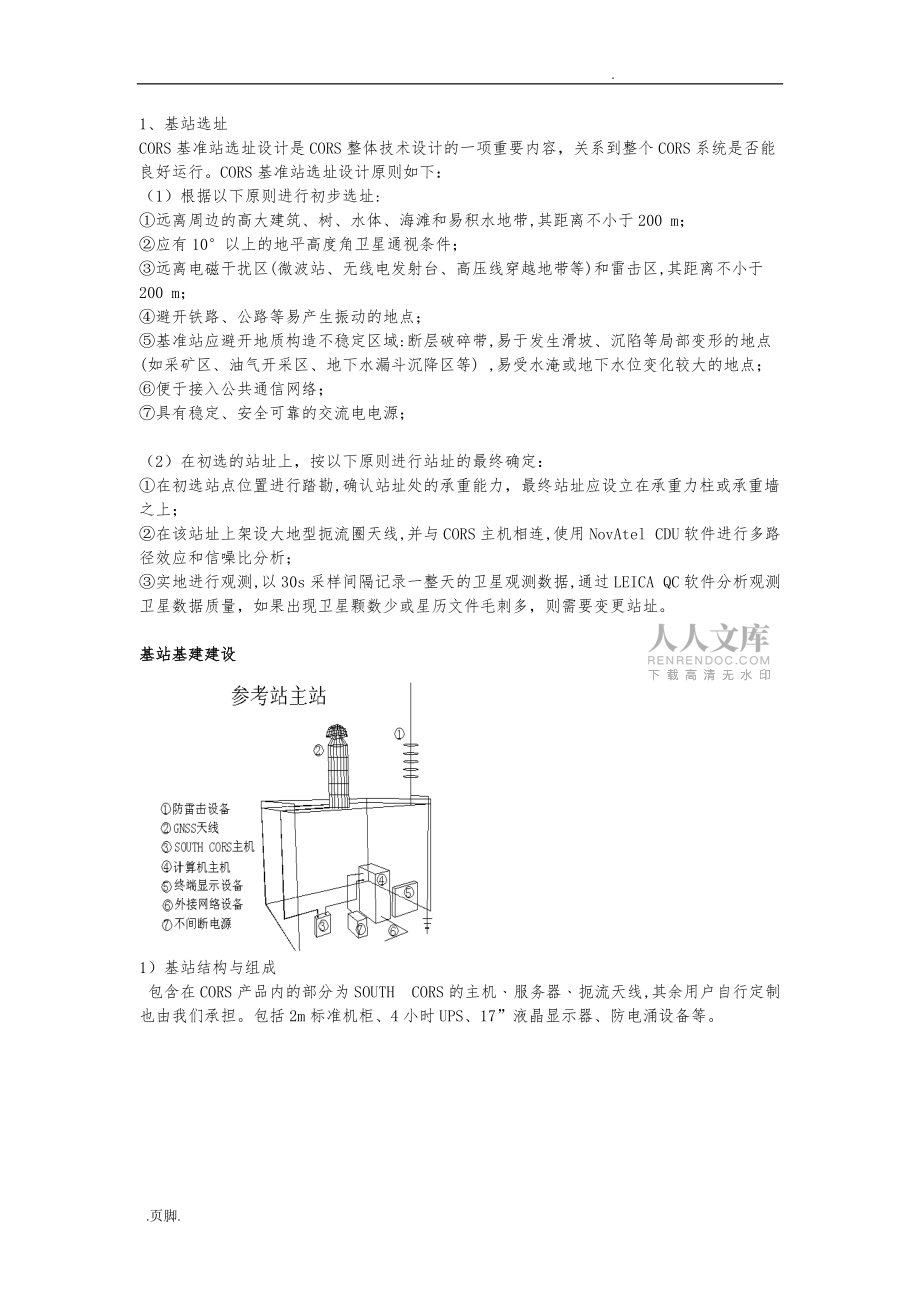

1、 .CORS建站实施过程方案书1.基站选址2.基站基建3.网络连接4.CORS软件设置5.移动站设备6.精度注意事项7.参数的计算1、基站选址CORS基准站选址设计是CORS整体技术设计的一项重要内容，关系到整个CORS系统是否能良好运行。CORS基准站选址设计原则如下：（1）根据以下原则进行初步选址:远离周边的高大建筑、树、水体、海滩和易积水地带,其距离不小于200 m；应有10°以上的地平高度角卫星通视条件；远离电磁干扰区(微波站、无线电发射台、高压线穿越地带等)和雷击区,其距离不小于200 m；避开铁路、公路等易产生振动的地点；基准站应避开地质构造不稳定区域:断层破碎带,易于发

2、生滑坡、沉陷等局部变形的地点(如采矿区、油气开采区、地下水漏斗沉降区等) ,易受水淹或地下水位变化较大的地点；便于接入公共通信网络；具有稳定、安全可靠的交流电电源；（2）在初选的站址上，按以下原则进行站址的最终确定：在初选站点位置进行踏勘,确认站址处的承重能力，最终站址应设立在承重力柱或承重墙之上；在该站址上架设大地型扼流圈天线,并与CORS主机相连,使用NovAtel CDU软件进行多路径效应和信噪比分析；实地进行观测,以30s采样间隔记录一整天的卫星观测数据,通过LEICA QC软件分析观测卫星数据质量，如果出现卫星颗数少或星历文件毛刺多，则需要变更站址。基站基建建设1）基站结构与组成 包

3、含在CORS产品内的部分为SOUTH CORS的主机服务器扼流天线,其余用户自行定制也由我们承担。包括2m标准机柜、4小时UPS、17”液晶显示器、防电涌设备等。2）点位选取点位选取在符合选点基本要求的基础上，选在建筑物的主承重支柱上；对于无法确定或主承柱已有其它建筑物时，可选在主承重横梁上。 3）基建土建流程 承重柱打孔 植入支柱主筋 安装PC管与避雷针引线 灌浆注模 植入归心盘 调平归心盘4）基建土建流程玻璃棉隔热处理安装外装饰 安装连接器 安装扼流天线5）建成CORS系统室外基建主体完成调试室内部分3.网络连接需要到当地的网络运营商处申请固定的IP地址, 考虑到目前国内的实际情况,电信各

4、业务的普及性,可考虑电信部门提供的各种数据专线服务,分别是ADSL 、FR、DDN、SDH。如图所示，SOUTH CORS服务器连接在局域网内，需将SOUTH CORS的内网IP192.168.1.11影射到外网IP121.33.243.70，即在路由器上要设置虚拟服务器影射192.168.1.11，这样外网才可访问SOUTH CORS。如图所示，SOUTH CORS服务器直接通过ADSL MODEN连接到广域网，故只需设置外网IP121.33.243.70，外网即可连接到SOUTH CORS服务器。4. CORS软件设置CORS基准站软件分为数据传输采集程序BASE TRANS和服务器程序E

5、AGLE.BASE TRANS主要完成静态数据的采集与差分数据的传输。 EAGLE软件主要进行差分数据的管理,基准站移动站的监控,管理与查看.最新版还导入了全国的GIS地图.能够管理单对单的网络RTK和拓展CORS的应用.5. 移动站设备1.S822.S86针对本次推荐使用S82-2008（08年最新机型）技术人员掌握仪器的网络设置和调试程序的使用,熟悉当地的网络情况,办好网络测试卡，完成测试。6.精度注意事项项目内 容技 术 指 标系统精度实施方式水平精度高程精度RT K实时定位20KM以内10mm+1ppm20mm+1ppm20KM40KM20mm+1ppm40mm+1ppm40KM50K

6、M50mm+1ppm80mm+1ppm50KM100KM亚米级亚米级静态事后 差分定位5mm10mm变形观测35mm610mm导航5M10M服务领域导航提供高精度导航定位的信息测量提供静态、后差分、RTK的数据服务兼容性导航RTCM-SC104V2.X差分RTCA、RTCM 2.X、RTCM3.0、CMR等7.参数的计算为提高CORS项目实际使用精度，建议使用高等级控制点分区域求取四参数，以减少参数误差和点位误差对实际精度造成的损失。1.避免点位起算精度不够，引用国家C级控制点不少于6个。2.网形合理，按GPS城市测量规范合理布网，达到要求精度。3.高程精度，按整体求解和分区域对比相结合，不排除局部地区的高程拟合拟建CORS项目进度表天数 内容12345678910111213货到沟通选址测试建观测墩网络调试参数求解外业测试试运行完全移交拟用于本次项目实施和售后服务人员一览表序号姓名职务职称主要资历、承担过的工程项目1文述生总工工程师国内GPS解算专家，多次参与多CORS基站建设及变形观测项目，南方GPS技术总负责人2黄坤技术开发工程师CORS核心开发人员，参与国内CORS建设不少于30个3王贺技术开发助工CORS核心开发人员，参与国内CORS建设不少于20个4刘磊技术主管工程师郑州分公司技术主管，
