机械图样的基本表达方法

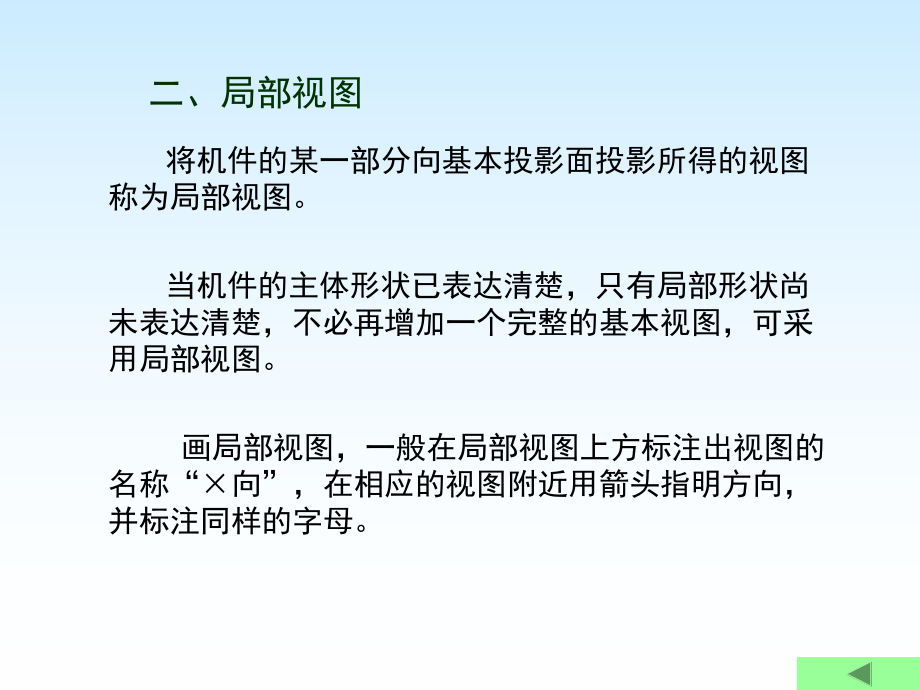

1、第六章第六章 机械图样的基本表达方法机械图样的基本表达方法 6-1 6-1 视视 图图视图视图就是物体在基本投影面上的投影所得到的图形。视图主要是用于表达机件的外部形状外部形状一、基本视图右视图：从右向左投影仰视图：从下向上投影后视图：从后向前投影各视图之间仍应符合“长对正、高平齐、宽相等”的投影关系。 在绘制机件图样时，应根据机件的复杂程度，选用其中的几个基本视图。机件的哪个方向外形复杂，即选用哪个基本视图。图中采用了四个基本视图表达机件的内外形状。ABABCC二、向视图：可以自由配置的视图。为便于看图，应在视图上方标出向视图的名称“”，并在相应的视图附近用箭头指明投影方向。 将机件的某一部

2、分向基本投影面投影所得的视图称为局部视图。 当机件的主体形状已表达清楚，只有局部形状尚未表达清楚，不必再增加一个完整的基本视图，可采用局部视图。 画局部视图，一般在局部视图上方标注出视图的名称“向”，在相应的视图附近用箭头指明方向，并标注同样的字母。二、局部视图例：BB向 当局部视图按投影关系配置时，中间又没有其它图形隔开，可省略标注。AA向 局部视图的断裂边界应以波浪线表示。 当所表示的局部视图结构是完整的，且外轮廓线又成封闭时波浪线可省略不画。三、斜视图 使机件倾斜部分向不平行于任何基本投影面的平面投影所得的视图称为斜面视图。 画斜视图时必须在视图上方标出视图的名称“”，在相应的视图附近用

3、箭头指明投影方向。AA 斜视图也可配置在其它适当的位置，在不引起误解时，允许将图形旋转后画出，在视图上方标注“向旋转”。A向旋转 斜视图应表达实形，与其它部分用波浪线断开。波浪线的画法要正确。不应穿过孔洞不应超出轮廓不作为图线延长线正确小结1.用视图表达机件，可根据机件的复杂程度，从六个基本视图中选择合适的视图进行表达2.局部视图、斜视图配合基本视图表达机件，会使机件的表达方案简练、清楚问题：当机件的内部形状较复杂时，视图上将出现许多虚线，不便于看图和标注尺寸。解决办法？采用剖视图采用剖视图6-2 6-2 剖视图剖视图一、剖视图的概述：一、剖视图的概述：1、剖视图的形成、剖视图的形成假想假想用

4、剖切面（平面或曲面）用剖切面（平面或曲面）剖开剖开机件，将处在观察者与剖切面机件，将处在观察者与剖切面之间的部分之间的部分移去移去，而将，而将剩下的剩下的部分向投影面部分向投影面投影投影，所得到的图形，所得到的图形，称为剖视图，称为剖视图剖视图的画图过程剖视图的画图过程 为了明显地表达这些结构，假想用一个通过各孔轴线的正平面将机件剖开，移去剖切面前面部分，机件的内部结构清楚地表现出来。若按视图画出的三视图孔均用虚线表示。剖切断面上应画出剖面符号 确定剖切方法及剖面位置选择最合适的剖切位置，以便充分表达机件的内部结构形状，剖切面一般应通过机件上孔的轴线、槽的对称面等结构。二、剖视图的画法 画剖面

5、符号为了分清机件的实体剖分和空心部分，在被剖切到的实体部分上应画剖面符号。 画出剖视图应把断面及剖切面后方的可见轮廓线用粗实线画出。 剖切位置与剖视图的标注一般应在剖视图的上方用大写的拉丁字母标注剖视图的名称“”，在相应的视图上用剖切符号表示剖切位置，同时在剖切符号的外侧画出与它垂直的细实线和箭头表示投影方向。字母一律水平方向书写。 当剖视图按投影关系配置，中间又没有其它图形隔开时，可以只画剖切符号，省略箭头。 当单一剖切平面通过机件的对称平面，或基本对称平面，且剖视图按投影关系配置，中间又没有其它图形隔开时，可不加任何标注。剖面符号画法：剖面符号画法： 剖切面与机件接触的部分要画出剖面符号剖

6、面符号，并且规定了不同材料采用不同的剖面符号 金属材料的剖面符号（剖面线）的画法：剖面线为与水平成度且间隔相等的细实线 同一机件所有各剖视图中的剖面线应方向相同，间隔相等当图形的主要轮廓线与水平成度或接近度时，该图形的剖面线应改为与水平成或度的平行线，但倾斜方向和间隔仍应与同一机件其他图形的剖面线一致画剖视图的注意事项画剖视图的注意事项：剖切是假想假想的，未作剖切的其它视图必须仍然按照机件的整体完整画出。剖切剖切面的位置：一般应通过机件的对称面或孔、槽轴线、中心线，避免剖切出不完整要素或不反映实形的截面。剖切后，将剩余剩余的部分进行投影时，剖切面后面的可见轮廓线应全部画出，不能遗漏。虚线处理：

7、表达清楚结构的虚线不画，没表达清楚的要画。三、剖视图的种类1.全剖视用剖切面完全地剖开机件所得的剖视图。适用范围：外形较简单，内形较复 杂而图形又不对称。 当机件具有对称平面时，在垂直于对称平面的投影面上投影所得的图形，以对称中心线为界，一半画成剖视，另一半画成视图。以对称中心线分界取外形 的一半主视图可省略标注2.半剖视取剖视图的一半AAAA 画半剖视图时注意：半个剖视图与半个视图之间的分界线应是点划线，不能画成粗实线；机件的内部结构在半个剖视图中已表示清楚后，在半个视图中就不应再画出虚线。 当机件的结构接近于对称，而且不对称的部分另有图形表达清楚时，可画成半剖视。AA向（ 1 ）特点：内外

8、部结构表达能够兼顾，表达都很清楚。（ 2 ）适用情况：a）具有对称平面，内外形状需要在一个图形上表达的机件b）有对称平面在半剖视图上反映为对称中心的机件c）形状接近对称，不对称部分已由其它视图表达清楚的机件注意：半剖视图的注意：半剖视图的标注方法与全剖视图相同。标注方法与全剖视图相同。半剖视图半剖视图 表达法分析表达法分析图中蓝色标注是错误的正确正确3.局部剖视图 用剖切面局部地剖开机件所得的剖视图称为局部剖视图。 局部剖视图不受图形是否对称的限制，在何部位剖切，剖切面有多大，均可根据实际机件的结构选择。 1）机件中仅有部分内形需要表达，不必或不宜采用全剖视图。局部视图适用于下面几种情况： 2

9、）不对称机件既需要表达机件的内部结构形状，又要保留机件的某些外形。错误错误不宜采用半剖视图正确正确 3）当图形的对称中心线或对称平面与轮廓线重合，要同时表达内外结构形状，又不宜采用半剖视。正确正确错误错误波浪线不能超过轮廓线正确正确错误错误波浪线不应与其它轮廓线重合 波浪线不能穿过中空 局部视图要用波浪线与视图分界，波浪线可看作是机件断裂面的投影，因此波浪线不能超出视图的轮廓线，不能穿过中空处，也不允许波浪线与图样上其它图线重合。例例 改错改错超越轮廓断裂线不全剖切范围偏大小结小结1、剖视图是为了解决视图表达方法中视图中的虚线问题2、全剖适合于内部较复杂，外形较简单的机件。注意标注的省略条件3

10、、半剖适合于对称且能够以点画线为分界线，一半是视图，另一半为剖视图的情况，注意标注与全剖相同4、局部剖比较灵活，在不适合作全剖、半剖和有较少内部结构需要表达时使用，注意波浪线的画法。第二节第二节 剖视图剖视图三、剖切面的选用三、剖切面的选用1.单一剖切面单一剖切面2.几个互相平行的剖切面几个互相平行的剖切面3.几个相交的剖切面几个相交的剖切面1 1、单一剖切面、单一剖切面1.1.平行于基本投影面的平面平行于基本投影面的平面全剖全剖半剖半剖局部剖局部剖2.2.倾斜于基本投影面的平面（单一斜剖切平面）倾斜于基本投影面的平面（单一斜剖切平面）CAXA2 2、几个平行的剖切面、几个平行的剖切面 阶梯剖

11、阶梯剖多画线多画线剖切面不能包剖切面不能包含立体上的面含立体上的面剖切面转剖切面转折处不应折处不应画线画线不能出现不不能出现不完整因素完整因素剖切位置不对剖切位置不对正确正确例例 画出阶梯剖的主视图画出阶梯剖的主视图用阶梯剖表达机件，当两个部分用阶梯剖表达机件，当两个部分具有公共轴线时，可以按下图画具有公共轴线时，可以按下图画法表达，否则不允许。法表达，否则不允许。CAXA3 3、两个相交的剖切平面、两个相交的剖切平面 （旋转剖）（旋转剖）1两剖切面的交线应同旋转轴线重合，并垂直于某一基本投影面；两剖切面的交线应同旋转轴线重合，并垂直于某一基本投影面；2剖开的剖开的倾斜部分倾斜部分应应先旋转先

12、旋转至与投影面平行位置，然至与投影面平行位置，然后投影后投影作图。作图。剖切平面后的结构仍按原位置画出剖切平面后的结构仍按原位置画出;3 3必须进行标注，标注方法与几个平行的剖切面剖切得到的剖视必须进行标注，标注方法与几个平行的剖切面剖切得到的剖视图相同图相同 . 应注意的问题：1） 两剖切面的交线一般应与机件的轴线重合。2） 在剖切面后的其它结构仍按原来位置投射。 适用范围： 当机件的内部结构形状用一个剖切平面剖切不能表达完全，且机件又具有回转轴时。AAAAA 旋转剖必须标注，箭头表示投影方向；在剖切平面的起迄和转折处应标注相同的字母。特别注意：特别注意：剖切平面后的结构仍按原位置画出，如图

13、中剖切面后的小孔。剖切平面后的结构仍按原位置画出，如图中剖切面后的小孔。2）在剖视图内不能出现不完整的要素。只有当两个要素有公共对称中心线或轴线时，可以此为界各画一半。 适用范围：适用范围：当机件上的孔槽及空腔等内部结构不在同一平面内时。AAAAAA 注意问题：1）两剖切平面的转折处不应与图上的轮廓线重合， 在剖视图上不应在转折处画线。例例 将主视图改画成合适的剖视图将主视图改画成合适的剖视图CAXA小结1、单一剖切面应用于外形简单重点表达内部形状的机 件。注意倾斜剖切时的标注。2、应用两个相交的剖切面进行剖切时应注意先、旋转后投影。3、应用几个平行的剖切面进行剖切时时应注意（1）剖视图上不应

14、划出剖切平面转折的界线。（2）在剖视图上不应出现不完整要素。第四节第四节 局部放大图和简化画法局部放大图和简化画法第三节第三节 断面图断面图 假想用剖切平面将机件的某处断开，仅画出该剖切面与机件接仅画出该剖切面与机件接触部分的图形触部分的图形，称为断面图，简称断面。 断面与剖视区别：断面与剖视区别： 断面图只画出断面形状，而剖视图除了需要画出断面形状外，还要画出剖切面后机件的完整投影 。剖视图剖视图断面图断面图一、概念一、概念6-3 6-3 断面图断面图 断面断面移出断面移出断面重合断面重合断面 当剖切平面通过回转面形成的孔或凹坑时，会导致完全分离的两个断面时，这些结构也应按剖视画。一、一、移

15、出断面 画法 画在视图之外，轮廓线用粗实线绘制。配置在剖切线的延长线上或其他适当的位置。4.当剖切面通过由回转面组成的孔或凹坑的轴线通过由回转面组成的孔或凹坑的轴线时，或剖切后会出出现两个或多个分离部分现两个或多个分离部分时，断面图应按剖视按剖视绘制。这里所说的按剖视绘制的对象指的是被剖切到的要素。错错误误正正确确 断面图形对称时，也可画在视图的中断处。 用两个或多个相交的剖切平面剖切得出的移出断面，中间一般应断开。 有时为了得到完整的断面图，也允许中间不断开。 移出断面的标注标注内容：剖切符号、断面图的名称。v 配置在剖切线延长线上的不对称移出断面图，可省略名称（字母）。v 配置在剖切线延长

16、线上的对称移出断面图，可不标注。v 其余情况需全部标注。AAAABBBB 二、二、 重合断面图 画法 画在视图之内，轮廓线用细实线绘制。当视图中的轮廓线与断面图的图线重合时，视图中的轮廓线仍应连续画出。 标注方法v 配置在剖切符号上的不对称重合断面，不必标注名称（字母）。v 对称重合断面图，不必标注。 一、局部放大图一、局部放大图 ：将图样中所表示机件的部分结构，将图样中所表示机件的部分结构，用大于原用大于原图形的比例图形的比例所绘出的图形，称为局部放大图。所绘出的图形，称为局部放大图。 6-46-4 同一机件上不同部位局部放大图相同或对称时，只需画出一个。2:1注意事项：注意事项：1 1.局

17、部放大图的局部放大图的比例比例指的是该图形中机件要素的线性尺寸与实际机指的是该图形中机件要素的线性尺寸与实际机件相应要素的线性尺寸之比，与原图形的比例无关。件相应要素的线性尺寸之比，与原图形的比例无关。2.2.局部放大图的局部放大图的表达方法表达方法应根据表达需要进行选择，应根据表达需要进行选择，与原图形所采与原图形所采用的表达方法无关用的表达方法无关。如图右侧的局部放大图采用的是剖视图，而原。如图右侧的局部放大图采用的是剖视图，而原图形采用的是基本视图。图形采用的是基本视图。3 3.局部放大图应局部放大图应画在被放大部分的附近画在被放大部分的附近。局部放大图的投影方向必。局部放大图的投影方向

18、必须同原图中的投影方向一致，与整体联系的部分用波浪线画出。须同原图中的投影方向一致，与整体联系的部分用波浪线画出。 4 4.另取投影方向的局部视图可画成局部放大图。另取投影方向的局部视图可画成局部放大图。二、简化画法 对于机件的肋板，如按纵向剖切，肋板不画剖面符号，而用粗实线将它与其邻接部分分开。规则：A AAABBBBBB正确错误1.肋板的画法2.均匀分布的肋板及孔的画法肋不对称画成对称孔未剖到画成剖到BBBBAAAA 若干直径相同且成规律分布的孔，可以仅画出一个或几个，其余只需用细点画线表示其中心位置。个3.相同结构和小结构的简化 机件上的小结构，如在一个图形中已表达清楚，其它视图可省略或简化。实长实长4.断开的画法 轴、杆类较长的机件，当沿长度方向形状相同或按一定规律变化时，允许断开画出。标注尺寸时，仍标注实长。拉杆轴套断开画法阶梯轴断开画法5.对称图形的画法 在不致引起误解时，可只画一半或四分之一。并在对称中心线的两端画出两条与其垂直的平行细实线。6.机件上小平面的画法 当回转体机件上的平面在图形中不能充分表达时，可用相交的两条细实线表示。 在确定一个机件的表达方案时，要针对其结构特点恰当地选用表达方法，把
