齐齐哈尔大学机械设计答案37ans

1、.齐齐哈尔大学考试中心制作机械设计试卷试卷号：37学校：齐齐哈尔大学院系： 专业：年级：班级： 一. 是非题：正确的在（）中写“”，错误的在（）中写“”（本大题共 13 小题，每小题-1分，总计 -13 分 ）1、T2、F3、F4、T5、T6、F7、T8、T9、F10、T11、F12、F13、F二. 选择题：把正确的选项代号填入（）中（本大题共 12 小题，每小题 1分，总计 12 分 ）1、A2、B3、B4、A5、C6、B7、C8、C9、B10、B11、D12、D三. 填空题：把答案写在题中的空格里（本大题共 12 小题，每小题 0分，总计 0 分 ）1、淬火后回火2、冷卷法，热卷法在8mm

2、以下3、变应力，疲劳断裂4、拉伸弹簧，压缩弹簧，扭转弹簧，弯曲弹簧5、1）控制机械运动；2）吸收振动和冲击能量；3）储存能量；4）测量力的大小。6、弹簧的旋绕比（弹簧指数）7、弹簧所受压力/弹簧压缩量弹簧所受扭矩/弹簧两端相对扭角8、强度要求，刚度要求9、，41410、弹簧太硬弹簧太软，形状不稳定11、12、塑性变形，疲劳断裂，失稳四. 分析题：简要回答以下问题（本大题共 12 小题，总计 70 分 ）1、本小题1分对弹簧材料的要求：有高的弹性极限，疲劳极限，冲击韧性和良好的热处理性能。常用材料：碳素弹簧钢丝，65Mn，60Si2Mn等。2、本小题5分弹簧计算中的切应力公式，是根据圆形截面的直

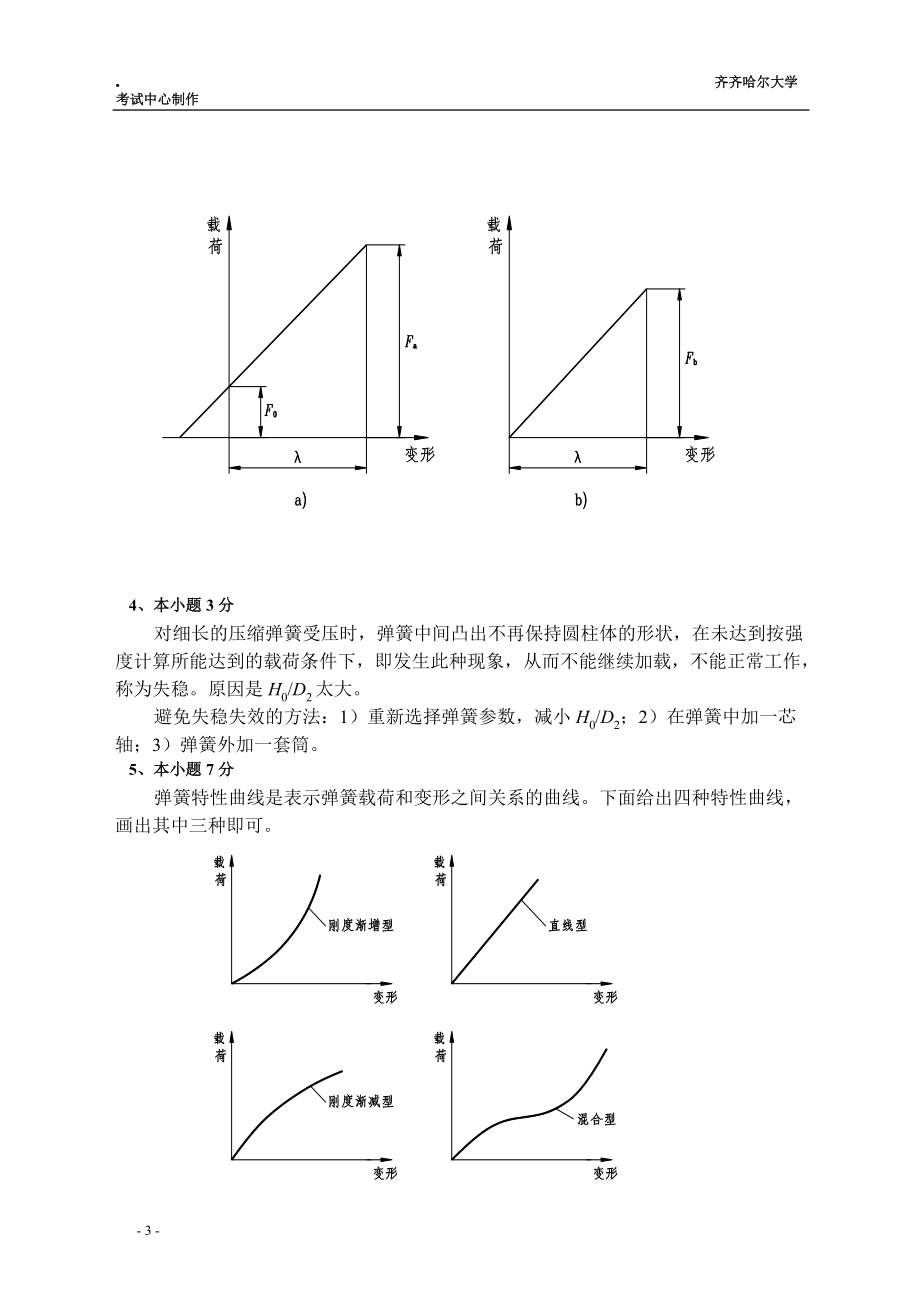

3、杆受扭矩时的最大切应力得出的。因螺旋弹簧不是直杆，而是曲梁，为考虑螺旋升角和弹簧曲度的影响，故引入曲度系数（补偿系数）进行修正。3、本小题12分有初拉力的弹簧在自由状态下就受有初拉力F0的作用，其特性曲线见图a。当外载荷小于F0时，有初拉力的弹簧不伸长，只是各圈之间的并紧力减小。对比图b无初拉力的弹簧特性曲线可知，在变形l相同时，有初拉力的弹簧可承受较大的载荷，即（两弹簧其他条件都相同）。初拉力是卷制弹簧时，使各弹簧圈并紧而产生的。有初拉力的弹簧优点是：尺寸紧凑，重量较轻。4、本小题3分对细长的压缩弹簧受压时，弹簧中间凸出不再保持圆柱体的形状，在未达到按强度计算所能达到的载荷条件下，即发生此种

4、现象，从而不能继续加载，不能正常工作，称为失稳。原因是H0/D2太大。避免失稳失效的方法：1）重新选择弹簧参数，减小H0/D2；2）在弹簧中加一芯轴；3）弹簧外加一套筒。5、本小题7分弹簧特性曲线是表示弹簧载荷和变形之间关系的曲线。下面给出四种特性曲线，画出其中三种即可。6、本小题5分弹簧特性曲线为曲线或折线时，称为变刚度弹簧。在承受动载荷或冲击载荷的情况下，若是根据最大载荷将弹簧设计成定刚度时，该弹簧在受正常载荷时将会感到刚度过大；若按正常载荷将弹簧设计成定刚度时，则该弹簧在受最大载荷时，又会感到刚度过小。最好将弹簧设计成变刚度的，随着载荷的增加，弹簧刚度将愈来愈大。这样可以将弹簧变形量控制

5、在一定范围内。应用举例：蛇形弹簧联轴器；沙发弹簧等。7、本小题7分弹簧按受载荷性质可分为三类：I类受变载荷作用次数在106以上的弹簧；II类受变载荷作用次数在103105以上及冲击载荷的弹簧；III类受变载荷作用次数在103以下的弹簧。以碳素弹簧钢为例：I类II类III类8、本小题7分根据弹簧强度计算公式，因D2AD2B，所以可见A弹簧受到的切应力较大，所以A弹簧先破坏。根据弹簧变形计算公式，式中其他参数均相同，只有D2A大于D2B，显然lA大于lB，所以A弹簧变形量大。（答案及分析正确即可，不要求一定写公式。）9、本小题5分影响弹簧刚度的因素很多，但影响最大的是弹簧旋绕比（弹簧指数）C，因弹

6、簧刚度与弹簧旋绕比（弹簧指数）C的三次方成反比，C愈小，刚度就愈大。只要合理地选择C的值，就能得到所要求的刚度。另外，弹簧刚度还与G、d、n有关，在调整弹簧刚度时，应综合考虑这些因素的影响。10、本小题5分可能影响的参数：1）载荷F与计算时引用的不一致；2）弹簧中径D2的制造误差；3）有效圈数n不准确；4）材料的切变模量G有变化；5）弹簧丝直径d有误差；6）压缩弹簧的端面不平，拉伸弹簧的端部挂钩变形。由于，所以上面因素中，弹簧中径D2与弹簧丝d对变形影响最大。11、本小题7分图示中阴影面积即表示能量消耗的多少。这种消耗是由于弹簧内摩擦引起的，它可能由于弹簧各元件之间的摩擦（如多片弹簧）或弹簧材料的内摩擦引起（如橡胶弹簧）。有能量消耗的弹簧吸振性能好，可用于支承车辆以减轻振动。这类弹簧如环形弹簧、堆积式组合碟簧、多层板弹簧等。12、本小题6分（1）tm常数，意为弹簧工作时平均应力为常数，其应力变化可用图a表示。tmin常数，意为弹簧工作时的最小应力为常数，其应力变化可用图b表示。（2）当弹簧振子重量一定，振幅不同时，tm常数。拉紧房门的弹簧初拉力一定时，tmin常数。当门开得大小不同时，则应力变化大小不同。五. 结构题： （本大题 12 分 ）可以加装导杆或导套以限制侧向弯曲。六. 大型题：计算下列各题（本大题共 2
