特种作业电工上岗证低压电工作业(培训课件)说课讲解

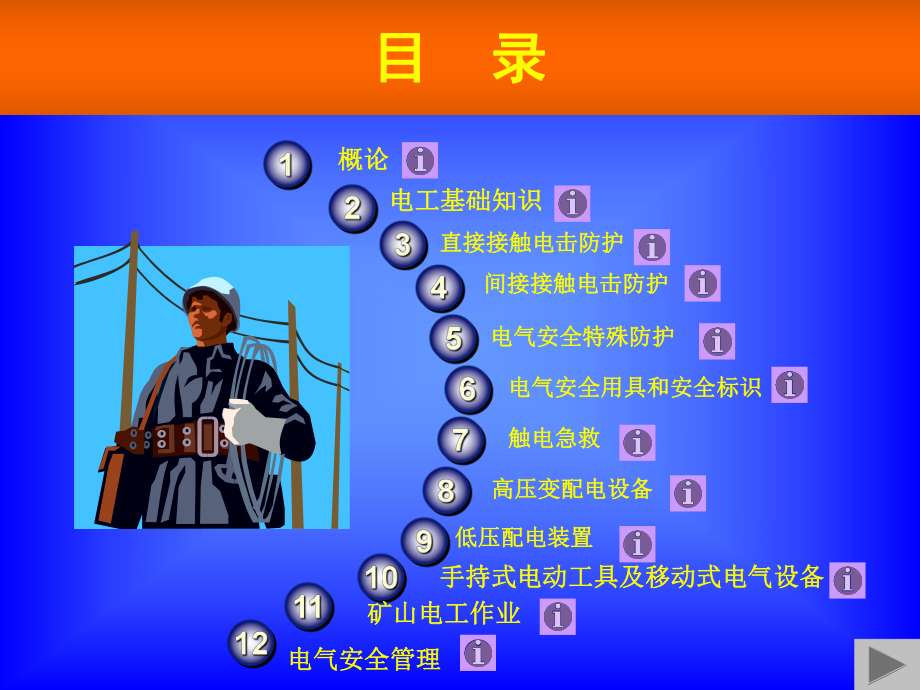

1、特种作业电工上岗证低压电工作业(培训课件)目目 录录 概论概论电工基础知识电工基础知识直接接触电击防护直接接触电击防护电气安全特殊防护电气安全特殊防护电气安全用具和安全标识电气安全用具和安全标识触电急救触电急救高压变配电设备高压变配电设备手持式电动工具及移动式电气设备手持式电动工具及移动式电气设备矿山电工作业矿山电工作业电气安全管理电气安全管理间接接触电击防护间接接触电击防护低压配电装置低压配电装置第一章 概论 第一节 电气安全重要性 第二节 电工作业人员的基本条件和要求 第三节 电工的培训、考核、发证 第一节 电气安全的重要性 1.违反安全操作规程，易造成触电事故。 2.设备绝缘老化或绝缘击

2、穿，有可能使运行中的设备金属外壳意外带电造成触电事故。 3.思想麻痹，对操作票的操作内容认识不足，易出现误操作，引起伤亡和停电事故。 4.对电气设备结构不熟悉或检修不当，使设备无法正常运行。第一章 概论 5.电气设备安全保护装置不完善，可能造成触电、雷击、电气火灾等事故。 6.生产场所安全设施不到位，电工作业人员防护不合要求，可能造成触电、坠落等人身伤害事故。 7.企业的安全生产管理不严格，安全生产责任制、电工作业人员的岗位责任制等不健全，电气安全就会失去保障，往往给企业造成重大经济损失，给员工造成伤害。第二节 电工作业人员的基本条件和要求一、电工作业人员须具备的基本条件二、电工作业人员的基本

3、要求第一章 概论一、电工作业人员须具备的基本条件 1.电工须年满18周岁，具有初中及以上文化程度，经县级以上医院体检身体健康，精神正常，每隔两年体检一次。 2.具备必要的电气知识和业务技能，熟悉电气安全工作规程，并经考试合格。 3.学会紧急救护法，首先要学会触电现场解救法和“心肺复苏”技术。二、电工作业人员的基本要求 1.凡从事电工作业的人员必须接受安全生产监督管理主管部门依法组织指导的电工作业安全技术培训，经考试合格取得电工的操作证书后，方可持证上岗从事相应的作业和操作。 2.从业电工必须加强法制观念，必须接受用人单位组织的三级安全教育和安全生产法规教育，做一名有高度事业心和责任心的电工，并

4、有能力保护自身和周边人员免受伤害。 3.从业电工进入岗位工作前须学习电气安全工作和制度，达到三熟、三能基本要求，并经考试合格后，方可上岗工作。 变电所值班电工的“三熟”、“三能”基本要求。 检修电工的“三熟”、“三能”基本要求。 4.从业电工要贯彻安全生产法规，认真落实本岗位的安全生产责任制，保障安全生产。 5.从业电工进入施工工地和运行、检修现场时，须正确佩戴安全帽和使用劳保防护用品。 6.从业电工享有安全生产的知情权和建议权，有权制止违章行为。 7.施工工地、生产运行和检修作业现场发生重大异常状况和事故时，应立即向上级和领导汇报，必要时可发呼救信息。（1）变电所值班职工的“三熟”、“三能”

5、基本要求 1） “三熟”:熟悉电气一次系统和设备的参数、接线与基本原理；熟悉操作和事故处理；熟悉本岗位的规章制度。 2）“三能”：能正确进行操作和分析运行情况；能及时发现故障和排除故障；能掌握一般的维护技能。（2）检修电工的“三熟”、“三能”基本要求 1）“三熟”:熟悉电气一次系统和设备的参数、接线与基本原理；熟悉检修工艺和运行知识；熟悉本岗位的规章制度。 2）“三能”：能熟练地进行本工种的修理工作和排除故障；能看懂图纸和绘制简单的加工图；能掌握一般的钳工工艺和常用材料的性能。第三节 电工的培训、考核、发证一、招用电工要求二、培训三、考核、发证四、证书复审、补（换）第一章 概论一、招用电工要求

6、 1.生产电位招聘电工作业人员的年龄、文化程度和健康状况必须符合要求。 2.招聘电工必须取得电工作业操作资格证书。二、培训 1.电工培训由省级安全监督管理部门或其委托的直辖市安全生产监督管理部门审查认可的培训机构进行。 2.电工作业人员的培训机构和教员实行资质认可制度。根据培训大纲和培训教材认真组织培训、考核。三、考核、发证 1.考核。培训期满后由省、市安全生产监督管理部门按照特种作业人员技术培训标准命题。考核分理论和实际操作部分。两部分都合格方通过。 2.发证。考试合格后由省、市安全生产监督管理部门签发由国家安全生产监督管理总局统一制作的特种操作资格证书。四、证书复审、补（换）1.复审目的2

7、.复审要求3.证书换发4.违章处理1.复审目的 为不断提高电工素质，整顿电工队伍，有必要对电工进行安全生产法制教育和安全生产新知识、新技术学习，并对电工的特种操作资格证进行复审检查。2.复审要求 （1）时间要求。每两年复审一次，同时进行复训考核。 （2）内容要求。体格检查；违章记录检查；安全技术理论和实际操作考核。3.证书换发 特种作业操作资格证书有效期为6年。由申请人提出换证申请；证书遗失由申请人向原发证部门申报补发新证。4.违章处理 对违章及事故责任人，省级或省辖市安全生产监督管理部门应根据国家安全生产监督管理总局颁发的特种作业人员培训考核管理办法中相关条款规定，吊销或注销所发的特种作业操

8、作资格证书。1.电气作业人员必须具备哪些条件？电气作业人员必须具备哪些条件？2.变电所值班电工的变电所值班电工的“三熟三能三熟三能”具体内容有哪些具体内容有哪些？3.简述电气安全的重要意义？简述电气安全的重要意义？第一节 直流电路 第二节 电磁感应和磁路第三节 单相交流电路第四节 三相交流电路第五节 电子技术基本知识第二章 电工基础知识第一节 直流电路一、直流电路的基本概念二、基本物理量三、欧姆定律四、基尔霍夫定律五、电路的连接六、电功率、电能和电流的热效应第二章 电工基础知识一、基本概念一、基本概念 1.组成组成 2.电路模型电路模型 (1)电源：提供电 (2)负载：用电设备 (3)中间环节

9、：连接电源和负载 1.组成组成2.电路模型电路模型1.电流2.电位与电压3.电阻二、基本物理量 （1）定义：电荷的定向运动 （2）大小：用电流强度来表示，电流强度是指单位时间内通过导体横截面的电荷量。电流强度习惯又常被简称为电流。用下面的公式表示： I=Q/t 1kA=1000A 1A=1000mA 1mA=1000A1.电流2.电位与电压 （3）大 小：电路中任意A、B两点间的电压，在数值上等于电场力将单位正电荷从A点移动到 B点所做的功。 （4）表达式： U=W/q （5）单 位：在国际单位制中，电压的单位是 伏 特 （V）。3.3.电阻电阻 实验证明，金属导体的电阻与其长度成正比，与其截

10、面积成反比，并与材料、温度等有关。20C时导体电阻为： 电阻率( m/m) 1 k = 1000 1 M = 1000K三、欧姆定律三、欧姆定律 1.部分电路欧姆定律 U = RI 或 I = U/R = GU 其中G = 1/R，电阻R的倒数G叫做电导，其国际单位制为西门子(S)。 2.全电路欧姆定律四、基尔霍夫定律 1.基本概念 2.节点电流定律(KCL定律) 3.回路电压定律(KVL定律)1.基本概念 （1）支路：通过同一电流的分支电路。如图所示R1E1、R3和R2E2三条支路。 （2）节点：三条以上支路的连接点。如图所示a,b节点 （3）回路：由支路组成的闭合路径。如图所示abca、a

11、dba和adbca都是回路。 基本概念电路图2.节点电流定律(KCL定律) 节点电流定律内容：如下图所示，对电路中的任何一个节点，流入节的电流等于流出节点的电流。即： I入=I出节点电流定律图3.3.回路电压定律(KVL定律) （1）内容 （2）举例说明 （1）内容 回路电压定律的内容是：沿任意一闭合回路绕行一周，电压升降的代数和一定等于电动势的代数和。即 IR=E 注意：凡电流、电动势与绕行方向一致时取正值；反之取负值。（2）举例说明 举例说明，如下图所示。沿cabccabc回路(选顺时针绕行)有： I I1 1R R1 1+I+I3 3R R3 3=E=E1 1 沿adbaadba回路(选

12、逆时针绕行)有： I I3 3R R3 3+I+I2 2R R2 2=E=E2 2 沿cadbc回路(选顺时针绕行)有： I I1 1R R1 1I I2 2R R2 2=E=E1 1E E2 2 回路电压定律例图五、电路的连接 1.串联电路特点 2.并联特点1.串联电路特点 I=I1=I2=I3 U=U1+U2+U3 R=R1+R2+R3 I=I1+I2+I3 U=U1=U2=U3 1R=1R1+1R2 +1R32.并联特点六、电功率、电能和电流的热效应1.电功率 P = UI（W) 1MW=1000KW 1KW=1000W2.电能 W = P t = UIt (J) 1度= 1千瓦小时=3

13、600000焦耳 3.电流的热效应 Q = I2Rt （J） 1焦耳=0.24卡第二节 电磁感应和磁路一、磁的基本知识二、电流的磁效应、磁场对通电导体的作用三、电磁感应四、自感和互感第二章 电工基础知识一、磁的基本知识 1.磁铁具有吸铁的性质，称为磁性。 2.任一磁体总有两个磁极：北极N和南极S。同性磁极相斥，异性磁极相吸。 3.磁铁能吸铁的空间称为磁场。常用磁力线来描绘磁场的分布。 4.将不带磁性的物质使其具有磁性的过程叫磁化。 二、电流磁效应、磁场对通电导体的作用 通电导体在其周围的空间也产生磁场 ，即电流的磁效应。磁场方向判定如下：三、电磁感应 1.定义 2.大小 3.方向1.定义 当导

14、体在磁场中切割磁感线运动时，在导体中产生感应电动势，如果导体与外电路形成闭合回路，就会在闭合回路中产生感应电流。2 大小计算公式如下： e=BlvSinB磁感应强度；l导体长；V导体和磁场相对运动速度； 导体运动方向与磁力线间的夹角。3.方向用右手定则或楞次定律判定。四、自感和互感 1.自感现象 2.互感现象 3.涡流1.自感现象 （1）由于线圈本身电流发生变化而产生电磁感应的现叫自感现象，简称自感。 （2）在自感现象中产生的感应电动势，叫自感电动势。 （3）线圈的电感是由线圈本身的特性所决定的，它与线圈的尺寸、匝数和媒介质的磁导率有关。 2.互感现象 （1）由于一个线圈的电流变化，导致另一个

15、线圈产生感应电动势的现象，称为互感现象。 （2）互感M取决于两个耦合线圈的几何尺寸、匝数、相对位置和媒介质。 3.涡流 （1）涡流是感应电流的一种，带有铁芯的线圈相当于原线圈，铁芯相当于副线圈。 （2）涡流会使铁芯发热，增加电能的损耗，叫做涡流损失。交流电器的铁芯由涂有绝缘漆的硅钢片叠成，就是为了减少涡流损失。第三节 单相交流电路一、正弦交流电的产生二、交流电的基本物理量三、交流电的表示方法四、单相交流电路第二章 电工基础知识一、正弦交流电的产生 正弦交流电的产生如下图所示：当转子按逆时针方向作匀速圆周运动时，在线圈的两端将产生感应电动势。从图中可以看出感应电动势的大小和方向都随时间作周期性的

16、变化。通常交流发电机是磁极在转动（称转子）而线圈是固定不动的（称定子）。 单相交流发电机的示意图二、交流电的基本物理量 1.瞬时值和最大值 2.有效值 3.初相位、相位差1.瞬时值和最大值 （1）正弦交流电在任一瞬间所具有的数值叫做瞬时值。用符号表示分别为i、u、e。 （2）交流电最大的瞬时值称为最大值。用符号表示分别为Im、Um、Em。2.有效值 （1）用两个同样的电阻，分别通过交流电和直流电，如果相等的时间内所产生的热量相等，则该直流电的数值称为该交流电的有效值。符号为I、U、E。 （2）有效值与最大值的关系为：有效值是最大值的0.707倍。3.初相位与相位差 （1）任意一个正弦量i=i=

17、I Im msin(t+)sin(t+)的相位为(t )，初相位是 。 （2）两个同频率正弦量的相位差(与时间t无关)。设第一个正弦量的初相为 1，第二个正弦量的初相为 2，则这两个正弦量的相位差为 12 = 1 2。三、表示方法1.波形图2.瞬时表达式i(t) = Imsin(t i)u(t) = Umsin(t u)e(t) = Emsin(t e) 3.旋转矢量法i i四、单相交流电路 1.纯电阻电路 2.纯电感电路 3.纯电容电路 4.电阻、电感与电容串联电路 5.并联电容与提高功率因数的意义1.纯电阻电路（1）电压电流关系 可见，电压电流同相位，有欧姆定律形式。 （2）功率关系 平均

18、功率：P=UI=I2R2.电感电路（1）电压与电流关系相位关系：瞬时值有效值IXLIUdtdiLeuLLL 注：XL=L=2称为感抗，反映电感对交流电的阻碍作用；与频率有关。 （2）功率关系 平均功率：P=0(即不消耗电能) 无功功率：Q=ULI=I2XL(乏) （1）电压与电流关系 相位关系： 瞬时值 有效值CXUCUIdtduCi 3.电容电路 注：Xc=1c=12c，称为容抗，反映电容对交流电的阻碍作用；与频率有关。0，Xc；, Xc0说明电容有“隔直通交”的作用。 （2）功率关系 平均功率：P=0(即不消耗电能) 无功功率：Q=UCI=I2XC(乏)4.电阻、电感与电容串联电路 （1）

19、电压与电流关系LUCURUUICULUCUURUILULUCURUUICU (a) X 0 (b) X 0 (c) X = 0令： |Z|叫做R-L-C串联电路的阻抗。2222)()(CLCLRXXRIUUUU2222)(XRXXRIUZCL （2）功率关系 有功功率：电阻上消耗的功率。 P=URI=UIcos(瓦) 视在功率：电源提供的功率： S=UI(伏安) 无功功率：电感、电容上的功率 Q= UIsin(乏)5.功率因数的提高 （1）提高功率因数的意义： 提高发、配电设备的利用率；减少输电线路的电压降和功率损失。 （2）提高功率因数的方法： 在感性负载上并联适当的电容。第四节 三相交流电

20、路 一、三相交流电的产生 二、三相电源的连接 三、三相负载的连接 四、三相电路的功率第二章 电工基础知识一、三相交流电的产生 1.三相交流发电机结构 2.三相电动势瞬时表达式 3.三相交流电波形图1.三相交流发电机结构 三相交流电由三相交流发电机产生。如下图所示，三相交流发电机单相交流发电机一样，它也是由定子（磁极）和转子（电枢）组成。发电机的转子绕组有U1U2，V1V2，W1W2三个，每一个绕组称为一相，各相绕组匝数相等、结构相同，它们的始端（U1、V1、W1）在空间位置上彼此相差120。1轴承盖2端盖3接线盒4定子铁心5定子绕组6机座 7转轴8轴承9转子10风扇11罩壳 三相电动机结构三相

21、电动机绕组结构示意图2.三相电动势瞬时表达式tEe sinmA )120sin(mB tEe )120sin(mC tEe 3.三相交流电波形图e0eAeBeC2 120240360t 二、三相电源的星形联结和三角形联结 1.三相电源的星形联结 2.三相电源的三角形联结1.三相电源的星形联结 三相电源的星形联结如下图所示。相电压和线电压的概念是： （1）相电压：各相首端与末端间的电压。 （2）线电压：各相首端与首端间的电压。 注意： 线电压在相位上比各对应的相电压超前 30；U线= U相。三相电源的星形联结图 2.三相电源的三角形联结+BACABUCAUBCU p 相电压相电压线电压线电压 时

22、时结结结论：电源形联结论：电源形联UUl 三、三相负载的连接 1.三相负载的星形联结 2.三相负载的三角形联结1.三相负载的星形联结 三相负载的星形联结如下图所示，各相负载的相电压就等于电源的相电压。 （1）相电流：负载中的电流。 （2）线电流：火线中的电流CIBIAICUBU+AU+ANBCZZZ三相负载的星形联结图2.三相负载的三角形联结 三相负载的三角形联结如下图所示，各相负载所承受的电压为对称的电源线压。 线电流的有效值为相电流有效值的1.73倍。各线电流在相位上比各相应的相电流滞后30。三相负载的三角形联结图四、三相电路的功率 1.对于负载不对称电路，有功功率等于各相有功功率之和。即

23、： PP1P2P3 2.对于负载对称的电路，有功功率cos3cos311IUIUPPPsin3sin311IUIUQPP1133IUIUSPP第五节 电子技术基础 一、半导体二极管 二、半导体三极管第二章 电工基础知识一、半导体二极管 1.基本概念 2.整流电路结构形式1.基本概念阴极阴极阳极阳极DUIO 图形符号伏安特性2.整流电路结构形式 半波整流 全波整流 桥式整流半波整流全波整流 桥式整流 二、半导体三极管BECIBIEICBECIBIEIC 电路符号NPN型PNP型 特性曲线1.什么是电压、电流、功率？什么是电压、电流、功率？2.什么是部分电路欧姆定律？什么是部分电路欧姆定律？3.什

24、么是交流电的最大值、有效值？什么是交流电的最大值、有效值？4.什么是正弦交流电的三要素表示法？什么是正弦交流电的三要素表示法？5.二极管和三极管在结构上有何区别？二极管和三极管在结构上有何区别？第三章 直接接触电击防护 第一节 绝缘 第二节 屏护和间距 第三节 安全电压和安全电流 第四节 漏电保护装置第一节 绝缘 一、绝缘损坏 二、绝缘指标第三章 直接接触电击防护一、绝缘损坏 1.击穿 绝缘物在强电场作用下失去绝缘性能叫穿。 2.损伤 绝缘物受到腐蚀、及机械破坏而降低绝缘性能叫损伤。 3.老化 绝缘物在热、电等因数作用下其电气性能降低的现象叫老化。二、绝缘指标 1.绝缘电阻 2.吸收比 3.耐

25、压强度 4.泄漏电流 1.绝缘电阻 绝缘材料的电阻通常用兆欧表( 摇表 )测量。测量绝缘电阻时，应注意下列事项： （1）测量额定电压 500V 以下的线路或设备的绝缘电阻，应采用工作电压为 500V 或 100OV 的兆欧表。 （2）测量前，首先使兆欧表端钮处于开路状态，转动摇把，观察指针是否在 “” 位；然后，再将 E 和 L 两端短接起来，慢慢转动摇把，观察指针是否迅速指 向 “ 0 ” 位。 （3）测量前，必须断开被测物的电源，并进行放电 。 （4）进行测量时，摇把的转速应由慢至快，到 120 r/min 左右时，待指针稳定后再进行读数 。如指针指向 “0”，表明被测物绝缘失效，应停止转

26、动摇把，以防表内线圈发热烧坏。 第二节 屏护和间距 一、屏护 二、间距第三章 直接接触电击防护一、屏护 1.屏护是一种对电击危险因素进行隔离的手段，即采用遮栏、护罩、护盖、箱匣等把危险的带电体同外界隔离开来，以防止人体触及或接近带电体所引起的触电事故。 2. 屏护装置的安全条件 (1) 屏护装置所用材料应有足够的机械强度和良好的耐火性能。 (2) 屏护装置应有足够的尺寸，与带电体之间应保持必要的距离。遮栏高度不应低于 1.7m，下部边缘离地不应超过 0.1m ，栅遮栏的高度户内不应小于 1.2 m ,户外不应小于 1.5m ，栏条间距离不应大于 0.2 m 。户外变配电装置围墙的高度一般不应小

27、于 2.5 m 。 (3) 遮栏、栅栏等屏护装置上应有 “ 止步 , 高压危险 !” 等标志。 (4) 必要时应配合采用声光报警信号和联锁装置。二、间距 间距是指带电体与地面之间，带电体与其他设备和设施之间，带电体与带电体之间必要的安全距离。 1.配电装置正面通道 单列布置不小于1.5m。 双列布置不小于2.0m。 2.用电设备间距 明装的车间低压配电箱底口的高度可取1.2 m，暗装的可取1.4 m 。明装电能表板底距地面的高度可取1.8 m 。常用开关电器的安装高度为1.31.5 m，开关手柄与建筑物之间保留150的距离，以便于操作。墙用平开关，离地面高度可取1.4 m。明装插座离地面高度可

28、取1.31.8 m，暗装的可取0.20.3 m。 3.灯具安装间距 户内灯具高度应大于2.5 m，受实际条件约束达不到时，可减为2.2 m，低于2.2 m 时，应采取适当安全措施。当灯具位于桌面上方等人碰不到的地方时，高度可减为1.5 m 。户外灯具高度应大于3 m；安装在墙上时可减为2.5 m 。 4.线路间距 同杆架设不同种类、不同电压的电气线路 时，电力线路应位于通讯线路的上方，高压线路应位于低压线路的上方。 通讯线路与低压线路的距离不得小于1.5m；低压线路与10KV高压线路间不得小1.2m; 10KV与10KV高压线路间不得小于0.8m。第三节 安全电压和安全电流 一、定义 二、允许

29、电流 三、确定安全电压的依据第三章 直接接触电击防护一、定义 在各种不同环境和条件下，人体接触到有一定电压的带电体后，其各部分组织（如皮肤、心脏、呼吸器官、神经系统等）不受到任何伤害，该电压称为安全电压。二、允许电流 一般情况下，常将人体摆脱电流作为人体允许电流。但当线路上装有防止短路的速断保护时，人体允许电流可按30mA考虑。 三、确定安全电压的依据 1.安全电压是以人体允许电流与人体电阻值的乘积来表示。 2.我国规定的安全电压为42、36、24、12、6伏五个等级。 3.目前我国采用的安全电压以36伏和12伏两个等级 。第四节 漏电保护装置一、基本概念及分类二、漏电保护器的原理和构成 三、

30、选用四、安装五、运行和维护六、误动作和拒动作第三章 直接接触电击防护一、基本概念及分类 1.基本概念 漏电保护装置是一种新型的电气安全装置，其主要用途是： 防止漏电引起的触电事故。 防止因漏电引起的电气火灾事故。 切断电气设备运行中的单相接地故障。用于过载、过压、欠压和缺相保护。 2.分类 漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类，这里主要按其保护功能和用途分类进行叙述，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。 二、漏电保护器的原理和构成 1.原理。漏电保护器是利用系统的剩余电流反应和动作，正常运行时系统的剩余电流 几乎为零。当系

31、统发生人身触电或设备外壳带电时，出现较大的剩余电流，漏电保护器则通过检测和处理这个剩余电流后可靠地动作，切断电源。 2.构成。漏电保护器一般由检测元件、中间环节 、执行机构和试验装置等部分组成。三、选用 1. 购买漏电保护器时应购买具有生产资质的厂家产品，且产品质量检测合格。 2.应根据保护范围、人身设备安全和环境要求确定漏电保护器的电源电压、工作电流、漏电电流及动作时间等参数。 3. 电源采用漏电保护器做分级保护时，应满足上、下级开关动作的选择性。一般上一级漏电保护器的额定漏电电流不小于下一级漏电保护器的额定漏电电流，这样既可以灵敏地保护人身和设备安全，又能避免越级跳闸，缩小事故检查范围。

32、4.固定线路的用电设备和正常生产作业场所，应选用带漏电保护器的动力配电箱。临时使用的小型电器设备，应选用漏电保护插头（座）或带漏电保护器的插座箱。 5.一般环境选择动作电流不超过30mA，动作时间不超过0.1s.，这两个参数保证了人体如果触电时，不会使触电者产生病理性生理危险效应。 四、安装 除应遵守常规的电气设备安装规程外，还应注意以下几点： 1. 漏电保护器的安装应符合生产厂家产品说明书的要求。 2. 标有电源侧和负荷侧的漏电保护器不得接反。如果接反，会导致电子式漏电保护器的脱扣线圈无法随电源切断而断电，以致长时间通电而烧毁 。 3. 安装漏电保护器不得拆除或放弃原有的安全防护措施，漏电保

33、护器只能作为电气安全防护系统中的附加保护措施 。 4. 安装漏电保护器时，必须严格区分中性线和保护线。使用三极四线式和四极四线式漏电保护器时，中性线应接入漏电保护器。经过漏电保护器的中性线不得作为保护线 。 5. 工作零线不得在漏电保护器负荷侧重复接地，否则漏电保护器不能正常工作 。 6. 采用漏电保护器的支路，其工作零线只能作为本回路的零线，禁止与其他回路工作零线相连，其他线路或设备也不能借用已采用漏电保护器后的线路或设备的工作零线。 五、运行和维护 1.漏电保护器的安全运行要靠一套行之有效的管理制度和措施来保证。 2.按规定每月检查一次 ，即操作漏电保护器的试验按钮，检查其是否能正常断开电

34、源。 3.漏电保护器在使用中发生跳闸，经检查未发现开关动作原因时，允许试送电一次，如果再次跳闸，应查明原因，找出故障，不得连续强行送电。 六、误动作和拒动作 1.误动作主要原因有： 接线错误；绝缘老化；冲击过电压；不同步合闸；偏离使用条件；保护器质量低劣。 2.拒动作主要原因有： 接线错误；动作电流选择不当；产品质量低劣；线路绝缘阻抗降低或线路太长。1.怎样测量绝缘电阻？2.屏护装置有哪些安全要求？3.人体安全电流是多少？什么是安全电压？4.怎样选用、安装漏电保护开关？第四章 间接接触电击防护 第一节 IT系统 第二节 TT系统 第三节 TN系统 第四节 接地和接零装置第一节 IT系统 一、I

35、T系统安全原理 二、保护接地应用范围 三、接地电阻允许值第四章 间接接触电击防护一、IT系统安全原理 IT系统就是电源系统的带电部分不接地或通过阻抗接地，电气设备的外露导电部分接地的系统。 保护接地能等化导体间电位，防止导体间产生危险的电位差。保护接地还能消除感应电的危险。二、保护接地应用范围 保护接地适用于各种不接地的配电网，包括低压不接地配电网和高压不接地配电网，还包括不接地直流配电网。 直接安装在已接地的金属底座、框架等设施的电气设备的金属外壳一般不必再接地。三、接地电阻允许值 1.电压电气设备为4 。 2.小接地短路电流系统时，与低压共用接地装置为120/I ，高压单独接地为250/I

36、 。 3.大接地短路电流系统短路电流小于4000A时为2000/I ，大于4000A为0.5 。第二节 TT系统 一、TT系统基本概念 二、TT系统结构图 三、TT系统案例分析第四章 间接接触电击防护一、TT系统基本概念 TT系统是电源系统有一点直接接地，而且设备外壳也采取了接地措施的三相四线配电系统。主要用于低压共用用户。 其中第一个 “T” 表示中性点直接接地；第二个 “T” 表示设备外壳直接接地。二、TT系统结构图三、TT系统案例分析 上图1中当用电设备无保护接地时，用电设备发生一相漏电事故，人体触及所承受的电压接近相电压（220伏）。 上图2中用电设备采取接地措施时，设备发生漏电事故时

37、，人体触及所承受的电压 接近110伏。可见，当用电设备漏电时，保护接地只能降低漏电设备上的电压，而不能将电压限制在安全范围以内。 图1 图2第三节 TN系统 一、TN系统安全原理 二、TN系统种类及应用 三、采用保护接零的条件 四、重复接地及要求 五、工作接地第四章 间接接触电击防护一、TN系统安全原理 TN系统是三相四线配电网低压中性点直接接地，电气设备金属外壳采取接零措施的系统。字母T表示配电网中心点接地；N表示电气设备外壳接零。 安全保护的原理是：当某一相线直接与设备的外壳连接时，即形成单相短路，短路电流促使线路上的短路保护装置迅速动作，在规定的时间内将故障设备断开电源，从而消除电击的危

38、险。二、TN系统种类及应用 TN 系统有三种类型，即： 1.TNS系统 2.TNC系统 3.TNCS系统 注意：由同一台变压器供电的配电网中，不允许一部分电气设备采用保护接地而另一部分电气设备采用保护接零。1.TNS系统2.TNC系统3.TNCS系统三、采用保护接零的条件 1.工作接地电阻应小于4 。 2.采用重复接地，接地电阻不大于10 。重复接地次数不小于3次。 3.保护零线和工作零线不得装熔断器。 4.单相短路电流不得小于线路熔断器熔体额定电流的4倍。四、重复接地 1.系统中，保护中性导体上一处或多处通过接地装置与大地再次连接的接地，称为重复接地。 2.重复接地电阻不大于10欧姆。 3.

39、架空线路的干线和分支终端及其沿线的工作零线每隔1km处应重复接地。应入车间距离接地点超过50m处应重复接地。室内将零线和配电屏等接地装置可靠接地。车间内部采用环路式重复接地。五、工作接地 1.在系统中，为了电路或设备达到运行要求都接地，如变压器低压中性点的接地。该接地称为工作接地或配电系统接地 。 2.工作接地与变压器外壳的接地、避雷针的接地是共用的，并称为三位一体。一、接地体二、接地线三、降低接地电阻的施工法第四章 间接接触电击防护第四节 接地和接零装置一、接地体 1. 自然接地体 2. 人工接地体1. 自然接地体 自然接地体是用于其他目的，且与土壤保持紧密接触的金属导体。可选作自然接地体的

40、有： （1）埋设地下的非易燃金属管道 （2）金属井管 （3）与大地可靠连接的建筑物金属结构 （4）直接埋设的金属电缆外皮 人工接地体可采用钢管、角钢、圆钢或废钢铁等材料制成。垂直埋设接地体常采用直径为4050的钢管或40404mm的角钢。长度为2.5m，垂直打入深约0.8的沟内。接地体也可水平敷设，可以采用404mm的镀锌扁钢埋在深0.8m的沟内。2.人工接地体二、 接地线 交流电气设备应优先利用自然导体作接地线。可以选做自然接地线的是： 1.建筑物的钢梁； 2.生产用行车轨道； 3.配线钢管； 4.电缆铅包皮； 5.其他非易燃气体金属管道等。三、降低接地电阻的施工法 1.采用电阻系数低的粘土

41、； 2.增加埋设深度； 3.土壤中加入适量食盐； 4.冬天采用填泥炭方法。1.什么是IT系统，什么是TT系统？2.TN系统有哪几种形式，各适用于什么环境？3.什么是工作接地，什么是重复接地，什么是保护接地？4.保护接地和接零能否混用，为什么？第五章 电气安全的特殊防护 第一节 雷电防护 第二节 静电防护 第三节 电气防火和防爆 第四节 电磁场防护第一节 雷电防护 一、形成和种类 二、雷电的危害 三、防雷措施 四、防雷装置第五章 电气安全的特殊防护一、形成和种类 1.形成 当带不同电荷的积云互相接近到一定程度，或带电积云与大地凸出物接近到一定程度时，发生强烈的放电，发出耀眼的闪光。由于放电时温度

42、高达20000，空气受热急剧膨胀，发出爆炸的轰鸣声。这就是闪电和雷鸣。 2.种类 （1）直击雷 带电积云与地面目标之间的强烈放电称为直击雷。 （2）感应雷 感应雷也称为雷电感应雷，它分为静电感应雷和电磁感应雷。 (3)球雷 球雷是雷电放电时形成的发红光或其他颜色光的火球。 二、雷电的危害 雷电的危害主要表现为： 1.电性质的破坏 2.热性质的破坏 3.机械性质的破坏三、防雷措施 1. 直击雷防护 2. 感应雷防护 3. 雷电侵入波防护 4. 人身防雷 1. 直击雷防护 （1）第一、二类工业建筑物和第一类民用建筑物必须采用防直接雷措施。 （2）防直接雷的主要措施是装设避雷针、避雷线、避雷网和避雷

43、带。 （3）独立避雷针的接地装置在地下与其他接地装置的距离不小于3m。2. 感应雷防护 （1）第三类防雷建筑物一般不考虑感应雷的防护。 （2）防止感应雷高压冲击一般应将建筑物内的金属设备、金属管道、结构钢筋等接地。接地装置可以和其他接地装置共用。 3. 雷电侵入波防护 （1）变配电装置的保护 装设金属氧化物（氧化锌）避雷器。 （2）低压线路终端保护 重要用户采用全电缆供电。次重要用户采用全部架空线供电。并在进户处装设一组氧化锌避雷器。一般用户在进户处将绝缘子铁脚接地即可。4. 人身防雷 （1）雷暴时尽量减少在户外的活动。 （2）雷暴时，在街道避雨，离开墙壁及树干8m以上。 （3）雷暴时，离开动

44、力线、电话线、广播线、电视机天线等1.5 m以上，防止线路对人体的二次放电。 （4）雷暴时应及时关闭门窗。四、防雷装置 1.避雷针、避雷线、避雷网、避雷带、避雷器都是经常采用的防雷装置。一套完整的防雷装置包括接闪器、引下线和接地装置。 2.单支避雷针的保护半经约为高度的1.5倍。 3.避雷网的网格大小可取66m。 4.避雷器的接地电阻一般不大于510欧姆。第二节 静电防护一、静电的起因和危害二、防静电措施第五章 电气安全的特殊防护一、静电的起因和危害 1.起因 两种物质紧密接触后再分离时，一种物质把电子传给另一种物质而带正电，另一种物质得到电子而带负电，这样就产生了静电。 2.危害 （1）爆炸

45、或火灾 （2）电击 （3）妨碍生产二、防静电措施 1.接地和泄漏法 2.静电中和法 3.防止静电放电和人体带电第三节 电气防火和防爆 一、电气火灾与爆炸的原因 二、危险环境 三、电气灭火常识第五章 电气安全的特殊防护一、电气火灾与爆炸的原因 1.电气设备过热 2 电气设备过热主要是由电流产生的热量造成的。 主要由于：短路、过载、接触不良、铁芯发热及散热不良。 2.电火花和电弧 电火花是电极间的击穿放电，电弧是大量的电火花汇集而成的。电火花包括工作火花和事故火花。二、危险环境 1.气体、蒸气爆炸危险环境 根据爆炸性气体混合物出现的频繁程度和持续时 间将此类危险环境分为0区、区和区。 2.粉尘、纤

46、维爆炸危险环境 根据爆炸性混合物出现的频繁程度和持续时间将此类危险环境分为0区和11区。 3.火灾危险环境 火灾危险环境分为21区、22区和23区。 1. 触电危险和断电 2. 带电灭火安全要求 3. 充油设备灭火要求三、电气灭火常识1. 触电危险和断电 (1)发现电气起火后应立刻切断电源。 (2)拉闸应采用绝缘工具操作。 (3)高压应先操作油断路器。 (4)切断电源地点要选择适当，防止切断电源后影响灭火工作。 (5)非同相电线应在不同位置剪断。 (1) 应按现场特点选择适当的灭火器。泡沫灭火机不宜用于带电灭火。 (2) 人体与带电体之间保持必要的安全距离 。10kV应大于0.6m。 2. 带

47、电灭火安全要求 3. 充油设备灭火要求 （1）设备外部起火可采用不导电的灭火剂灭火。 （2）油箱破裂要防止燃烧的油流入电缆沟。 （3）电缆沟内的油火只能采用泡沫覆盖。 （4）机电设备灭火不宜用干粉或沙子。第四节 电磁场防护 一、常见的电磁辐射源 二、电磁辐射场区的划分 三、电磁场对人体的作用 四、电磁场的防护措施第五章 电气安全的特殊防护一、 常见的电磁辐射源 一般来说，雷达系统、电视和广播发射系统、射频感应及介质加热设备、射频及微波医疗设备、各种电加工设备、通信发射台站、卫星地球通信站、大型电力发电站、输变电设备、高压及超高压输电线、地铁列车及电气火车以及大多数家用电器等都是可以产生各种形式

48、、不同频率、不同强度的电磁辐射源。 二、电磁辐射场区的划分 电磁辐射场区一般分为远区场和近区场。对于产生一定强度的固定电磁辐射源，应格外引起注意。三、电磁场对人体的作用 电磁辐射危害人体的机理主要是： 1.热效应 2.非热效应 3.累积效应四、电磁场的防护措施 1.屏蔽 2.吸收 3.高频接地 4.抑制辐射 5.电磁辐射的人员防护措施1.防雷装置包括哪些，具体要求是什么？2.静电现象有哪些具体表现，其危害是什么？3.常见的电磁辐射有哪些，电磁场防护有哪些措施？第六章 电气安全用具和安全标识第一节 绝缘安全用具第二节 一般安全用具第三节 安全用具的检验和保管第四节 电气安全标志第一节 绝缘安全用

49、具 一、基本绝缘安全用具 二、辅助绝缘安全用具第六章 电气安全用具和安全标识一、 基本绝缘安全用具 基本绝缘安全用具是指绝缘强度足以抵抗电气设备运行电压的安全用具。包括高压和低压两类用具。 1.高压用具：绝缘棒、绝缘夹钳和高压试电笔。 2.低压用具：绝缘手套、装有绝缘柄的工具和低压试电笔。 绝缘棒绝缘夹钳基本绝缘安全用具实物图二、 辅助绝缘安全用具 辅助绝缘安全用具是指绝缘强度不足以抵抗电气设备运行电压的安全用具。包括高压和低压两类用具。 1.高压用具：绝缘手套、绝缘鞋、绝缘垫及绝缘台等。 2.低压用具：绝缘台、绝缘垫、绝缘鞋（靴）等。绝缘站台 绝缘垫验电器绝缘手套绝缘靴辅助绝缘安全用具实物图

50、第二节 一般安全用具一般安全用具包括：1.临时接地线；2.隔离板、遮拦；3.各种安全工作牌、安全腰带等。第六章 电气安全用具和安全标识第三节 安全用具的检验和保管 一、检查项目 二、维护和保管项目第六章 电气安全用具和安全标识一、检查项目 安全用具的检查包括日常检查和定期检验两大项。 1.日常检查内容有： 清洁、裂纹、钻印、划痕、毛刺、孔洞、断裂 2.定期检验内容有： 重点做好耐压试验和泄漏电流试验。 二、维护和保管项目 1.绝缘棒应垂直存放。 2.绝缘手套和绝缘靴等应倒置在指定架上。 3.存放安全用具应有各自明显标志，“对号入座”。 4.安全用具应有管理制度，有专人保管。 5.定期对安全用具

51、进行电气测试。第四节 电气安全标志 一、安全色 二、安全标志第六章 电气安全用具和安全标识一、安全色 1.安全色是表达安全信息含义的颜色。 2.国家规定的安全色有红、篮、黄、绿四 种颜色。其中，红色表示禁止、黄色表示警告、蓝色表示指令、绿色表示提示。二、安全标志 1.安全标志是提醒人员注意或按标志上注明的要求去执行，保障人身和设施安全的重要措施。 2.安全标志一般设置在光线充足醒目、稍高于视线的地方。 3.安全标志分类:禁止标志、警告标志、命令标志、指令标志和补充标志。1.低压设备的基本绝缘安全用具有哪些？2.怎样正确使用低压验电器？3.简述安全色的分类和含义？4.安全标志分哪几类？第七章 触

52、电急救第一节 触电种类第二节 电流对人体作用的因素第三节 触电方式第四节 现场触电急救第一节 触电种类 一、 电击 二、 电伤第七章 触电急救一、电击 1.电击是电流对人体内部组织的伤害，是最危险的一种的伤害，绝大多数（大约85以上）的触电死亡事故都是由电击造成的 2.电击可分为直接接触电击和间接接触电击两种。二、电伤 电伤是由电流的热效应、化学效应、机械效应等效应对人体造成的伤害。电伤一般有以下几种： 1.电烧伤； 2.电烙印； 3.皮肤金属化； 4.机械性损伤。第二节 电流对人体作用的因素 一、电流大小 二、触电时间 三、电流途径 四、电流种类 五、人体状况第七章 触电急救一、电流大小 电

53、气上通常将作用于人体的电流划分为三级： 1.感知电流。感知电流是指电流流过人体时可引起感觉的最小电流。成年男性平均感知电流约为1.1mA(有效值，下同)；成年女性约为0.7mA 。 2.摆脱电流。成年男性平均摆脱电流约为16mA； 成年女性平均摆脱电流约为 10.5mA；儿童的摆脱电流较成人要小。 3.致命电流。指在较短时间内危及生命的最小电流。二、二、 触电时间触电时间 通过人体电流的持续时间愈长，愈容易引起心室颤动，危险性就愈大。这主要是因为： 1.能量积累。电流持续时间愈长，能量积累愈多，心室颤动电流减小，使危险性增加。 2.触电持续时间的长短与通过人体电流的大小对人体所产生的生理效应是

54、不同的。 3.通电时间与心室颤动电流有关。 4.人体电阻下降。三、电流途径 1.电流通过心脏会引起心室颤动，电流较大时会使心脏停止跳动，从而导致死亡。 2.电流通过头部会使人昏迷，或对脑组织产生严重损坏而导致死亡。 3.电流通过脊髓，会使人瘫痪等。 上述伤害中，以心脏伤害的危险性为最大。 四、电流种类 1.直流电流 2.高频电流 3.冲击电流 说明：直流电流、高频电流和冲击电流对人体都有伤害作用，其伤害一般较工频电流为轻。五、人体状况 1.身体健康摆脱电流大； 2.女性约为男性的2/3； 3.儿童电击危险性大。第三节 触电方式 一、单相触电 二、两相触电 三、跨步电压触电第七章 触电急救一、单

55、相触电 当人体直接碰触带电设备其中的一相时，电流通过人体流入大地，这种触电现象称为单相触电。如下图所示。二、两相触电 人体的两处同时触及两相带电体的触电事故，这时人体承受的是380V的线电压，其危险性一般比单相触电大。如下图所示。三、跨步电压触电 当电气设备发生接地故障，接地电流通过接地体向大地流散，在地面上形成电位分布时，若人在接地短路点周围行走，其两脚之间的电位差，就是跨步电压。如下图所示。 第四节 现场触电急救 一、迅速脱离电源 二、心肺复苏一、迅速脱离电源 触电急救，首先要使触电者迅速脱离电源，越快越好。因为电流作用的时间越长，伤害越重。在脱离电源的过程中救护人既要救人也要保护自己。根

56、据高、低压不同的触电事故采取正确的断电措施。二、心肺复苏 触电伤员呼吸和心跳均停止时，应立即按心肺复苏法支持生命的三项基本措施，即： 1.通畅气道； 2.口对口(鼻)人工呼吸； 3.胸外按压(人工循环)，正确进行就地抢救。 操作示意如下图所示。 人工呼吸胸外按压检查心跳有无判断呼吸有无心肺复苏操作示意图1.一般的触电方式有哪几种，如何预防？2.发生低压触电事故应采取怎样的措施使触电者脱离电源？3.简述人工呼吸的操作要领。4.简述胸外按压的操作要领。第八章 高压变配电设备 第一节 变压器 第二节 互感器 第三节 高压断路器 第四节 高压熔断器 第五节 高压负荷开关第一节 变压器 一、基本原理 二

57、、电力变压器构造和用途 三、油浸式变压器 四、干式变压器第八章 高压变配电设备一、基本原理 变压器由铁芯和绕组构成，绕组又可分为一次绕组和二次绕组。如右图所示。电压电流和绕组匝数有以下关系式：2121NNUU1221NNII二、电力变压器构造和用途 1.构造 主要由主副绕组、硅钢片组成的铁芯和绝缘介质组成。从相数上又分为单相变压器和三相变压器。 2.电性能基本参数 主要有额定容量、额定电压、额定电流、阻抗电压、空载电流、空载损耗等。三、油浸式变压器结构四、干式变压器结构第二节 互感器 一、互感器概述 二、电压互感器 三、电流互感器第八章 高压变配电设备一、互感器概述 1.互感器的功能是将高电压

58、或大电流按比例变换成标准低电压或标准小电流，以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。 2.互感器还可用来隔开高电压系统，以保证人身和设备的安全。 3.互感器分为电压互感器和电流互感器两大类。二、电压互感器 电压互感器工作原理与变压器相同，如右图所示，其基本结构也是铁心和原、副绕组等组成。 （1）电压互感器要求铁芯和二次侧一端须可靠接地； （2）电压互感器二次绕组不许短路。Vu+三、电流互感器 电流互感器用于将大电流变换为小电流。结构如右图所示。 （1）电流互感器铁芯和二次侧的一端须可靠接地； （2）电流互感器二次绕组不许开路。u+A第三节 高压断路器 一、基本概念 二、分类

59、三、油断路器 四、真空断路器第八章 高压变配电设备一、基本概念 1.高压断路器(或称高压开关)是变电所主要的电力控制设备，具有灭弧特性。 2.当系统正常运行时，它能切断和接通线路及各种电气设备的空载和负载电流。 3.当系统发生故障时，它和继电保护配合，能迅速切断故障电流，以防止扩大事故范围。二、分类 1.按灭弧室分：油灭弧室、真空灭弧室、压缩空气灭弧室和磁吹弧室。 2.按安装场合分：户外和户内。 3.按断路器操作机构分：直流电磁操作、电机储能操作、液压操作和气动操作。三、油断路器 油断路器结构如右图所示。油断路器分为多油断路器和少油断路器两种形式 。 在少油式断路器中，油只用来灭弧而不作绝缘用

60、；在多油式断路器中，油不仅作为灭弧介质，同时兼作绝缘，所以用油量较多。 四、真空断路器 真空断路器结构如右图所示，主要包含三大部分：真空灭弧室、电磁或弹簧操动机构、支架及其他件 。第四节 高压熔断器 一、概述 二、户内型高压熔断器 三、户外跌落型高压熔断器第八章 高压变配电设备 一、概述 1.高压熔断器主要作过流和短路保护，除跌落式熔断器外，必须配合隔离刀开关、负荷开关等组合使用。 2.高压熔断器有户内型和户外型两种。二、户内型高压熔断器三、户外跌落型高压熔断器第五节 高压负荷开关 一、高压负荷开关概述 二、高压负荷开关实物图片第八章 高压变配电设备一、高压负荷开关概述 1.高压负荷开关是一种
