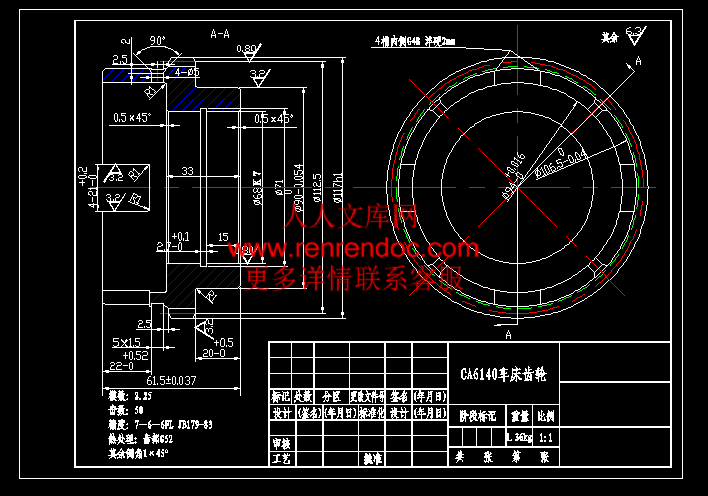

齿轮零件图.gif---(点击预览)

齿轮零件图.dwg---(点击预览)

齿轮毛坯图.dwg---(点击预览)

镗Φ68孔夹具装配体.dwg---(点击预览)

目录.doc---(点击预览)

机械加工工序卡片.doc---(点击预览)

CA6140卧式车床齿轮工艺及镗Φ68孔夹具设计说明书.doc---(点击预览)

压缩包内文档预览：

编号：269913 类型：共享资源大小：316.45KB 格式：RAR 上传时间：2014-03-12 上传人：上*** IP属地：江苏

25
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: CA6140卧式车床齿轮工艺及镗Φ68孔夹具设计

资源描述：

CA6140卧式车床齿轮工艺及镗Φ68孔夹具设计

说明书 17页6400字数+工艺卡片+机械加工工序卡片+6张CAD图纸

镗Φ68孔夹具装配体.dwg

齿轮毛坯图.dwg

齿轮零件图.dwg

CA6140卧式车床齿轮工艺及镗Φ68孔夹具设计说明书.doc

夹具体.dwg

定位元件.dwg

工艺卡片.doc

弹簧销钉.dwg

机械加工工序卡片.doc

目录.doc

一、零件的分析1

（一）零件的作用2

（二）零件的工艺分析2

二、工艺规程设计3

（一）确定毛坯制造形状3

（二）基面的选择4

（三）制定工艺路线 4

（四）机械加工余量、工序尺寸的确定5

（五）确定切削用量及基本工时5

三、专用夹具设计13

（一）设计主旨13

（二）夹具设计13

四、课程设计心得体会15

一、零件的分析

（一）零件的作用

　　　题目给的零件是CA6140卧式车床齿轮，它位于车床变速箱传动轴，主要作用是传递力矩，改变速度进而实现调速作用。

（二）零件的工艺分析

　　　CA6140卧式车床齿轮共有两组加工表面，他们之间有一定的位置要求。现分述如下：

一以Φ90外圆为中心的加工表面

这一组加工表面包括：外圆，端面及倒角；内孔及其左端倒角。

二以Φ68内圆为中心的加工表面

这一组加工表面包括：端面，外圆，端面，倒角；切槽；内孔的右端倒角。

三以的孔为中心加工表面

这一组加工表面包括：

外圆，端面；外圆，端面，侧面；外圆；外圆，过度圆角。

它们之间有一定的位置要求，主要是：

（一）左端面与孔中心轴的跳动度为；

（二）右端面与孔中心轴线的跳动度为；

（三）的外圆与孔的圆跳动公差为。

　　　经过对以上加工表面的分析，我们可先选定粗基准，加工出精基准所在的加工表面，然后借助专用夹具对其他加工表面进行加工，保证它们的位置精度。

二、工艺规程设计

（一）确定毛坯制造形式

　　　零件材料是45钢，零件年产量5000已经是大批量,而且零件加工的轮廓尺寸不大,在考虑提高生产率保证加工精度后可采用铸造成型。零件形状并不复杂，因此毛坯形状可以与零件的形状尽量接近，内圆需要铸造出。毛坯尺寸通过确定加工余量后再决定。

（二）基面的选择

　　　定位的选择是工艺规程设计中重要的工作之一。定位选择得正确与合理，可以使加工质量得到保证，生产率得宜提高。否则，加工工艺过程中会问题百出，更有甚者，还会造成零件大批报废，使生产无法正进行。

（1）粗基准的选择

　　　因为齿轮可归为盘类零件，执照“保证不加工表面与加工表面相互精度原则”的粗基准选择原则（即当零件有不加工表面时，应以这些不加工表面作为粗基准；若零件有若干个不加工表面时则应与这些加工表面要求相对精度较高的不加工表面作为粗基准），所以对于本零件可以先以齿轮右端90的外圆作为粗基准，利用三爪卡盘夹紧90外圆可同时削除五个自由度，再以90的右端面定位可削除自由度。

（2）精基准的选择

　　　当设计基准与定位基准不重合时，应该进行尺寸换算。这在以后还要专门计算，此处不再计算。

（三）制定工艺路线

制定工艺路线应该使零件的加工精度（尺寸精度、形状精度、位置精度）和表面质量等技术要求能得到合理的保证。在生产纲领已经确定为大批生产的条件下，可以考虑采用通用机床配以志用夹具，并尽量使工序集中来提高生产率。还有，应当考虑经济效果，以便降低生产成本。



内容简介：: 机械设计课程设计设计说明书系（院）班级设计者学号指导老师目录一、零件的分析1（一）零件的作用2（二）零件的工艺分析2二、工艺规程设计3（一）确定毛坯制造形状3（二）基面的选择4（三）制定工艺路线 4（四）机械加工余量、工序尺寸的确定5（五）确定切削用量及基本工时5三、专用夹具设计13（一）设计主旨13（二）夹具设计13四、课程设计心得体会15- 15 -前言本次课程设计的主要目的是要得到以下几方面的锻炼：1 能熟练运用机械制造工艺设计中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。2 提高结构设计的能力。通过设计夹具的训练，应当获得根据被加工零件的加工要求，设计出高效、省力、经济合理而且能保证加工质量的夹具的能力。3 学会使用手册及图表资料。掌握与本设计有关的各种资料的名称、出处、能够做到熟练运用。就我个人而言，通过这次设计，基本上掌握了零件机械加工工艺规程的设计，机床专用夹具等工艺装备的设计等。并学会了使用和查阅各种设计资料、手册、和国家标准等。最重要的是综合运用所学理论知识，解决现代实际工艺设计问题，巩固和加深了所学到的东西。并在设计过程中，学到了很多课堂上没有学到的东西。能够顺利的完成这次课程设计，首先得助于楼应候老师和陈俊龙老师的悉心指导。在设计过程中，由于对零件加工所用到的设备的基本性能和加工范围缺乏全面的了解，缺乏实际的生产经验，导致在设计中碰到了许多的问题。但在我们小组成员的共同努力下，我们通过请教老师和咨询同学，翻阅资料、查工具书，解决设计过程中的一个又一个的问题。在这个过程中，使我对所学的知识有了进一步的了解，也了解了一些设计工具书的用途，同时，也锻炼了相互之间的协同工作能力。在此，十分感谢楼应候老师的细心指导，感谢其他同学的热心帮助。在以后的学习生活中，我将继续刻苦努力，不断提高自己。本说明书主要是关于CA6140车床齿轮的有关工艺规程的设计说明,由于本身及小组成员能力水平有限，设计存在许多错误和不足之处，恳请老师给予指正，谢谢！一、零件的分析（一）零件的作用题目给的零件是CA6140卧式车床齿轮，它位于车床变速箱传动轴，主要作用是传递力矩，改变速度进而实现调速作用。（二）零件的工艺分析CA6140卧式车床齿轮共有两组加工表面，他们之间有一定的位置要求。现分述如下：一以90外圆为中心的加工表面这一组加工表面包括：外圆，端面及倒角；内孔及其左端倒角。二以68内圆为中心的加工表面这一组加工表面包括：端面，外圆，端面，倒角；切槽；内孔的右端倒角。三以的孔为中心加工表面这一组加工表面包括：外圆，端面；外圆，端面，侧面；外圆；外圆，过度圆角。它们之间有一定的位置要求，主要是：（一）左端面与孔中心轴的跳动度为；（二）右端面与孔中心轴线的跳动度为；（三）的外圆与孔的圆跳动公差为。经过对以上加工表面的分析，我们可先选定粗基准，加工出精基准所在的加工表面，然后借助专用夹具对其他加工表面进行加工，保证它们的位置精度。二、工艺规程设计（一）确定毛坯制造形式零件材料是45钢，零件年产量5000已经是大批量,而且零件加工的轮廓尺寸不大,在考虑提高生产率保证加工精度后可采用铸造成型。零件形状并不复杂，因此毛坯形状可以与零件的形状尽量接近，内圆需要铸造出。毛坯尺寸通过确定加工余量后再决定。（二）基面的选择定位的选择是工艺规程设计中重要的工作之一。定位选择得正确与合理，可以使加工质量得到保证，生产率得宜提高。否则，加工工艺过程中会问题百出，更有甚者，还会造成零件大批报废，使生产无法正进行。（1）粗基准的选择因为齿轮可归为盘类零件，执照“保证不加工表面与加工表面相互精度原则”的粗基准选择原则（即当零件有不加工表面时，应以这些不加工表面作为粗基准；若零件有若干个不加工表面时则应与这些加工表面要求相对精度较高的不加工表面作为粗基准），所以对于本零件可以先以齿轮右端90的外圆作为粗基准，利用三爪卡盘夹紧90外圆可同时削除五个自由度，再以90的右端面定位可削除自由度。（2）精基准的选择当设计基准与定位基准不重合时，应该进行尺寸换算。这在以后还要专门计算，此处不再计算。（三）制定工艺路线制定工艺路线应该使零件的加工精度（尺寸精度、形状精度、位置精度）和表面质量等技术要求能得到合理的保证。在生产纲领已经确定为大批生产的条件下，可以考虑采用通用机床配以志用夹具，并尽量使工序集中来提高生产率。还有，应当考虑经济效果，以便降低生产成本。（1）工艺路线方案 1、工序粗车、半精车、精车外圆90 右端面及倒角C4。2、工序粗车、半精车、精车外圆 107 118 外环槽51.5粗车、半精车、精车内圆69 95 内环槽2.871左端面及倒角C4、C0.5。3、工序钻孔45。4、工序粗铣、精铣2122 槽。5、工序滚齿模数2.2 齿数50。6、工序检验。以上工艺过程详见附表1“机械加工工艺过程综合卡片”。（四）机械加工余量、工序尺寸及毛坯尺寸的确定CA6140卧式车床齿轮材料为45钢，模数2.2 齿数50 精度7-6-6FL JB179-1983。生产类型为大批量生产，采用铸造成型毛坯。根据上述原始资料及加工工艺，分别确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸如下：1、右端面毛坯余量：加工表面形状简单，由铸件加工精度7-6-6FL JB179-1983，保证长度尺寸为64 ，查工艺手册表2.2-4得加工单边余量为5.5mm ，另查表1.4-24得长度尺寸公差范围为0.27，即长度方向毛坯尺寸为85.50.27mm。2、宽为80+0.03槽的端面毛坯余量：由毛坯重1.3kg ，加工精度为7-6-6FL JB179-1983，加工表面形状简单，从孔的中心线到端面的长度尺寸为27mm，查工艺手册表2.2-4得单边余量为Z=5.5，另查表1.4-24得长度方向尺寸公差为0.195，即长度方向毛坯尺寸为32.50.195mm。3、孔107mm、槽22mm均为实心，未铸造出来。（五）确定切削用量及基本工时工序 1 ：除砂工序 2 ：粗、精车90mm外圆柱面，车90mm端面及倒角，车16.5端面及倒角，粗车60H7孔，精车60H7孔及倒角，车螺纹M64*1.5，车两个密封槽64。（以52m6外圆柱面为粗基准，采用三爪卡盘夹持52m6外圆柱面）车52m6端面，车端面A，粗、精车52m6外圆柱面、倒角及退刀槽，钻孔36 0+0.63，精车孔36 0+0.63。（以80m6外圆柱面为精基准，采用三爪卡盘夹持80m6外圆柱面）工件材料：HT150，HB=150,金属模铸造。加工要求：车外圆80m6及车倒角，表面粗糙度要求为1.6m，6级公差要求；车两个槽M64*1.5；车外圆52m6、退刀槽及倒角，表面粗糙度要求为3.2m，6级公差要求；车端面A，表面粗糙度要求为6.3m。机床：C620-1卧式车床。刀具：YT15外圆车刀、 YT15端面车刀、 YT15内圆车刀、高速钢螺纹车刀，刀杆尺寸为16*25mm2。切削用量：1. 粗车80m6外圆柱面1）进给量 f 根据手册表8-58（P380），当刀杆尺寸为16mm*25mm，ap=1mm,工件直径为80mm时f=0.8-1.2mm/r取f=0.8mm/r2）计算切削速度根据手册表8-60（P381），切削速度的计算公式为（寿命选60T）Vc=CV*KV/(Tmapxfy)m/min其中：CV=158, x=0.15, y=0.40, m=0.20。修正系数见手册表8-61至表8-69，即KMv=1.44, ksv=0.8, kkv=1.04, kkrv=0.81, kBv=0.97。所以 vc=158*1.44*0.8*1.04*0.81*0.97/(600.2*10.15*0.80.40) =71.85(m/min)3) 确定机床主轴转速ns=1000vc/(d)=1000*71.85/(3.14*80)=286(r/min)4)切削工时根据手册表8-56（P379）tm=(l+y+)/nf=(41+1)/286*0.8=0.18(min)2. 精车外圆80m6 1）进给量 f 根据手册表8-58（P380）取f=0.6mm/r2）切削速度根据手册表8-60（P381）vc=102m/min3) 确定机床主轴转速ns=1000vc/(d)=1000*102/(3.14*80)=406(r/min)4)切削工时根据手册表8-56（P379）tm=(l+y+)/nf=(40+1)/406*0.6=0.17(min)3. 车120外圆柱面1）进给量 f 根据手册表8-58（P380）取f=1.0mm/r2）切削速度根据手册表8-60（P381）vc=85m/min3) 确定机床主轴转速ns=1000vc/(d)=1000*85/(3.14*120)=225(r/min)4)切削工时根据手册表8-56（P379）tm=(l+y+)/nf=(15+1)/225*1.0=0.07(min)4. 车80m6端面及倒角1）进给量 f 根据手册表8-58（P380）取f=0.8mm/r2）切削速度根据手册表8-60（P381）vc=105m/min3) 确定机床主轴转速n=1000vc/(d)=1000*105/(3.14*80)=418(r/min)4)切削工时根据手册表8-56（P379）tm=(l+y+)/nf=(40+1)/418*0.8=0.12(min)5. 车16.5端面及倒角1）进给量 f 根据手册表8-58（P380）取f=0.4mm/r2）切削速度根据手册表8-60（P381）vc=35m/min3) 确定机床主轴转速ns=1000vc/(d)=1000*35/(3.14*16.5)=675(r/min)4)切削工时根据手册表8-56（P379）tm=(l+y+)/nf=(8.3+1)/675*0.4=0.04(min)6. 粗车60H7孔1）进给量 f 根据手册表8-58（P380）取f=0.6mm/r2）切削速度根据手册表8-60（P381）vc=106m/min3) 确定机床主轴转速ns=1000vc/(d)=1000*106/(3.14*60)=560(r/min)4)切削工时根据手册表8-56（P379）tm=(l+y+)/nf=(40+1)/560*0.6=0.13(min)7. 精车60H7孔及倒角1）进给量 f 根据手册表8-58（P380）取f=0.4(mm/r)2）切削速度根据手册表8-60（P381）vc=112(m/min)3) 确定机床主轴转速ns=1000vc/(d)=1000*112/(3.14*60)=590(r/min)4) 切削工时根据手册表8-56（P379）tm=(l+y+)/nf=(40+1)/590*0.4=0.18(min) 8.车螺纹M64*1.5 采用高速钢螺纹车刀，规定粗车螺纹时走刀次数为i=4;精车螺纹时，走刀次数为i=2.螺距 t=1.5mm,所以进给量f=1.5mm/r.1) 切削速度根据手册表8-60（P381）粗车螺纹时： vc=21m/min精车螺纹时： vc=35m/min2) 确定机床主轴转速粗车螺纹时：n1=1000vc/(d)=1000*21/(3.14*64)=105(r/min)精车罗纹时：n2=1000vc/(d)=1000*35/(3.14*64)=174(r/min)3)切削工时根据手册表8-56（P379）粗车螺纹时：t1=(l+y+)*i/nf=(15+1)*4/(105*1.5)=0.41(min)精车螺纹时：t2=(l+y+)*i/nf=(15+1)*2/(174*1.5)=0.12(min)9. 车两个密封槽641）进给量 f 根据手册表8-58（P380）取f=0.5mm/r2）切削速度根据手册表8-60（P381）vc=84m/min3) 确定机床主轴转速ns=1000vc/(d)=1000*84/(3.14*64)=418(r/min)4)切削工时根据手册表8-56（P379）tm=2*(l+y+)/nf=2*(2+1)/418*0.5=0.03 (min)10. 车52m6端面1）进给量 f 根据手册表8-58（P380）取f=0.5mm/r2）切削速度根据手册表8-60（P381）vc=90m/min3) 确定机床主轴转速s=1000vc/(d)=1000*90/(3.14*52)=551(r/min)4)切削工时根据手册表8-56（P379）tm=(l+y+)/nf=(10+1)/551*0.5=0.04(min)11.车端面A 1）进给量 f 根据手册表8-58（P380）取f=1.0mm/r2）切削速度根据手册表8-60（P381）vc=82m/min3) 确定机床主轴转速ns=1000vc/(d)=1000*82/(3.14*120)=218(r/min)4)切削工时根据手册表8-56（P379）tm=(l+y+)/nf=(35+1)/218*1.0=0.17(min)12. 粗车52m6外圆柱面1）进给量 f 根据手册表8-58（P380）取f=0.5mm/r2）切削速度根据手册表8-60（P381）vc=105m/min3) 确定机床主轴转速ns=1000vc/(d)=1000*105/(3.14*52)=643(r/min)4)切削工时根据手册表8-56（P379）tm=(l+y+)/nf=(10+1)/643*0.5=0.04(min)13. 精车52m6外圆柱面倒角及退刀槽1）进给量 f 根据手册表8-58（P380）取f=0.4mm/r2）切削速度根据手册表8-60（P381）vc=125m/min3) 确定机床主轴转速ns=1000vc/(d)=1000*125/(3.14*52)=765(r/min)4)切削工时根据手册表8-56（P379）tm=(l+y+)/nf=(10+1)/765*0.4=0.04(min)14. 钻孔36 0+0.631）进给量 f=0.2mm/r (见手册表10-15（P437）)2）切削速度 Vc=40(m/min) (见手册表10-15（P437）3) 确定机床主轴转速ns=1000vc/(d)=1000*40/(3.14*36)=350(r/min)4) 切削工时根据手册表8-56（P379）tm=(l+y+)/nf=22/(350*0.2)= 0.32(min)15. 精车孔36 0+0.631）进给量 f 根据手册表8-58（P380）取f=0.3mm/r2）切削速度根据手册表8-60（P381）vc=108m/min3) 确定机床主轴转速ns=1000vc/(d)=1000*108/(3.14*36)=950(r/min)4)切削工时根据手册表8-56（P379）tm=(l+y+)/nf=(40+1)/950*0.3=0.15(min)工序 3 ：钻四个通孔5机床：立式钻床Z525刀具：高速钢钻头切削用量：1. 钻三个通孔11 刀具材料：高速钢。1）进给量 f=0.2mm/r (见手册表10-15（P437）)2）切削速度 Vc=40(m/min) (见手册表10-15（P437）3) 确定机床主轴转速ns=1000vc/(d)=1000*40/(3.14*11)=1150(r/min)4)切削工时根据手册表8-56（P379）tm=3*(l+y+)/nf=15/(1150*0.2)= 0.21(min)2. 钻三个阶梯孔16.5 刀具材料：高速钢。1）进给量 f=0.2mm/r (见手册表10-15（P437）)2）切削速度 Vc=40(m/min) (见手册表10-15（P437）3) 确定机床主轴转速ns=1000vc/(d)=1000*40/(3.14*16.5)=770(r/min)4) 切削工时根据手册表8-56（P379）tm=3*(l+y+)/nf=5/(770*0.2)= 0.1(min)2. 惚沉头孔16.5工序4：洗槽4*22机床：卧式铣床刀具：高速铣刀切削用量：1）进给量 f 根据手册表8-58（P380）取f=0.02mm2）切削速度根据手册表12-8（P462）vc=30m/min3) 确定机床行程数ns=z/f=6.0/0.3=204)切削工时根据手册表8-56（P379）tm=2*(l+)* ns/(1000vc)=2*30*20/30=(min)工序5：铣端台M，铣端台N。机床：立式铣床X63刀具：镶齿三面刃铣刀（高速钢）切削用量：1. 铣端面N1）进给量 f=2.0mm/r (见手册表13-8（P481）)2）切削速度 Vc=20(m/min) (见手册表13-12（P484）3）切削深度 ap=6mm (见手册P480叙述）4) 确定机床主轴转速ns=1000vc/(d)=1000*20/(3.14*100)=65(r/min)5) 切削工时根据手册表8-56（P379）tm=(l+y+)/nf=48/(65*2.0)=0.37 (min)3. 铣端台M1）进给量 f=2.0mm/r (见手册表13-8（P481）)2）切削速度 Vc=20(m/min) (见手册表13-12（P484）3）切削深度由于该工序余量较大（26.50.5mm），所以分四次铣削成型。根据手册P480叙述，通常铸铁件铣削深度为5-7mm,所以，前三次选用ap=7mm，第四次选用ap=5.5mm。4) 确定机床主轴转速ns=1000vc/(d)=1000*20/(3.14*100)=65(r/min)5) 切削工时根据手册表8-56（P379）tm=4*(l+y+)/nf=100*4/(65*2.0)= 3.08(min)工序6：磨外圆106 机床：外圆磨床M1412刀具：根据表15-2至15-7，选用WA46KV6P200*32*125型砂轮。其含义为：砂轮磨料为白刚玉，粒度为46#，硬度为中软1级，陶瓷结合剂，6号组织，平型砂轮，其尺寸为200*32*125(D*B*D)。切削用量：1. 磨外圆80m61）工件速度 VW=25m/min 见手册表15-12（P566）2) 进给量轴向fa=2.0mm/min 径向fr= 0.015mm/双行程 (见手册表13-8（P480）)3）切削深度 ap=0.03mm4) 砂轮速度 v=35m/min5) 确定机床主轴转速ns=1000vc/(d)=1000*35/(3.14*200)=57(r/min)6）加工工时tm=2LZbK/1000fafr式中，L加工长度，40mm; Zb单面加工余量，0.2mm; K-系数，1.10； fa工作台轴向移动速度； fr工作台往返一次砂轮径向进给量。tm=2*40*0.2*1.1/（1000*2.0*0.015）=0.60（min）2. 磨外圆52m61）工件速度 VW=25m/min 见手册表15-12（P566）2) 进给量轴向fa=2.0mm/min 径向fr= 0.015mm/双行程 (见手册表13-8（P480）)3）切削深度 ap=0.03mm4) 砂轮速度 v=35m/min5) 确定机床主轴转速ns=1000vc/(d)=1000*35/(3.14*200)=57(r/min)6）加工工时tm=2LZbK/1000fafr =2*10*0.2*1.1/（1000*2.0*0.015）=0.15（min）工序7：表面处理，检验入库。最后，将以上各工序切削用量、工时定额的计算结果，连同其它加工数据，一并填入机械加工工序卡片。三、专用夹具设计为提高劳动生产效率，保证加工质量，降低劳动生产强度，需设计专用夹具。经过与老师的协商，决定设计精镗68孔夹具。本夹具将用卧式镗床。刀具为镗刀（一）设计主旨本夹具主要用来精镗68孔。因此，在本道工序加工时，主要应考虑如何提高劳动生产效率，降低劳动强度，而精度不是主要问题。（二）夹具设计 1 定位基准的选择由零件图可知，90端面作为基准面，应该选择自动定心的夹具。但是自动定心夹具在结构上比较复杂，因此这里只有选端面为基准。为了提高加工效率，现决定用刀具为镗刀精镗68孔夹具。同时，为了缩短辅助时间，准备采用气动夹紧。 2 切削力及夹紧力计算刀具：高速钢镶齿镗刀，225 Z=20 F=Cafaf a/dn其中：Cf=650 Ap=3.1 Xf=1.0 Fz=0.08 Yf=0.72 Ae=40(在加工面上测量的近似值)Uf=0.86 D0=225 Qf=0.86 Wf=0 Z=20 所以 F=650*3.1*0.08*40*20/225=1456(N)当用镗刀镗孔时，F实=2F=2912（N）水平分力： Fh=1.1 F实=3203(N)垂直分力： FV=0.3 F实=873(N)在计算切削时，必须把安全系数考虑在内。安全系数K=K1K2K3K4其中：K1为基本安全系数1.5； K2为加工性质系数1.1; K3为刀具吨化系数1.1; K4为断续切削系数1.1。所以选用汽缸斜夹紧机构，A=10度，起结构形式选用V型。 N（f1+f2）=KFh N=KFh/(F1+F2)3.定位误差分析（1）定位元件尺寸及公差的确定。夹具的主要定位元件为轴，该定位元件轴的尺寸与公差规定为与本零件在工作时与其相配轴尺寸与公差相同。 4夹具设计及操作的简要说明如前所述，在设计夹具时，应该注意提高劳动生产效率。为此，应首先着眼于机动夹紧而不采用手动夹紧。因为这是提高劳动生产效率的重要途径。本道工序的樘床夹具选择气动加紧方式。本工序是粗加工，切削力较大，为了加紧工件，势必要增大直径。夹具上，可使夹具在一批零件的加工之前很好地对刀；用时，夹具体低面上的一队定位键可使整个夹具在机床工作台上有一正确的安装位置，以利于铣削加工。夹具的装配图见附图。四、课程设计心得体会一学期的课程设计就是一个团队合作的过程。所谓1+12，一个团队的合作，使我们的设计成果渐渐呈现在我们的眼前。看着眼前的图纸、CAD图和设计计算的手稿，设计的过程一幕幕浮现在眼前。一学期的设计让我们学到了很多东西。这次设计可以说是三年的课程学习所掌握的所有机械工程学科的基础知识的融会贯通，因为我们以前曾经学得很好，但是都是理论的东西，学习了马克思主义哲学之后，终于知道理论联系实际才使我们有了更进一步的体会。在这次设计中，我学会的如何设计、如何计算，更重要的是我学会了合作，我懂得了团队合作的重要性。我们以前做的设计都是一个人的，而且规模小，不需要什么规划，这次可以说是综合了我们的所有智慧。此外还有楼应候老师和陈俊龙老师的大力帮助，再次表示感谢！由于我们水平所限，设计中难免有错误和不妥之处，在此还诚请指导老师批评指正。主要参考文献1邹青主编.机械制造技术基础课程设计指导教程.北京: 机械工业出版社,2008.12. 艾兴等编.切削用量简明手册.北京:机械工业出版社,20023华楚生主编.机械制造技术基础（第二版）.重庆:重庆大学出版社,20034廖念钊等编著.互换性及测量技术(第五版).北京：中国计量出版社，2007.6工艺卡片产品型号CA6140零件图号NO.1 产品名称车床零件名称齿轮共3页第1页材料牌号毛坯种类毛坯外形尺寸每毛坯件数零件毛重（Kg）零件净重（Kg）材料消耗定额每台产品零件数每批数量45钢模锻件1216412.81.36 15000工序工序内容设备工艺装备名称及编号工时（s）夹具切削工具量具、辅具准终基本工时1 三爪自定心卡盘夹紧左端CA6140三爪自定心卡盘车右端面,保持尺寸61.5 0+0.3YT5 90偏刀游标卡尺22车外圆 9017倒角C1182 三爪自定心卡盘夹紧右端CA6140三爪自定心卡盘车左端面,保持尺寸61.5 0+0.3YT5 90偏刀16车左外圆 106.50-0.35YT5 45外圆车刀25倒角C1车台阶面,保持尺寸28.58镗孔 68k7及台阶面,保持尺寸33YT5 镗刀69车沟槽,保持尺寸2.70+0.14及51.5切槽刀倒角0.5453三爪自定心卡盘夹紧 106.50-0.35车端面,保持尺寸61.5 0+0.3CA6140三爪自定心卡盘车外圆 90YT15 90偏刀游标卡尺11 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期工艺卡片产品型号CA6140 零件图号NO.1产品名称车床零件名称齿轮共3页第2页材料牌号毛坯种类毛坯外形尺寸每毛坯件数零件毛重（Kg）零件净重（Kg）材料消耗定额每台产品零件数每批数量45钢模锻件121641 2.81.3615000工序工序内容设备车间工艺装备名称及编号工时（s）夹具切削工具量具、辅具准终基本工时车台阶面,保持尺寸20CA6140三爪自定心卡盘YT15 90偏刀深度百分尺10车外圆 117h7外径百分尺9粗镗孔 65YT5 镗刀内径百分尺324调头装夹（三爪自定心卡盘夹紧 90）CA6140三爪自定心卡
