操纵杆支架机械加工工艺规程及3-Φ11孔钻削夹具设计【4张图纸】【课设】
收藏
资源目录
压缩包内文档预览：
编号：269939
类型：共享资源
大小：441.57KB
格式：RAR
上传时间：2014-03-13
上传人：上***
认证信息
个人认证
高**（实名认证）
江苏
IP属地：江苏
25
积分
- 关 键 词：
-
操纵杆支架
机械加工
工艺规程及
3-Φ11孔
钻削夹具设计
- 资源描述：
-
操纵杆支架机械加工工艺规程及3-Φ11孔钻削夹具设计
15页 5500字数+说明书+工艺卡片+工序卡片+4张CAD图纸
夹具体.dwg
夹具体.exb

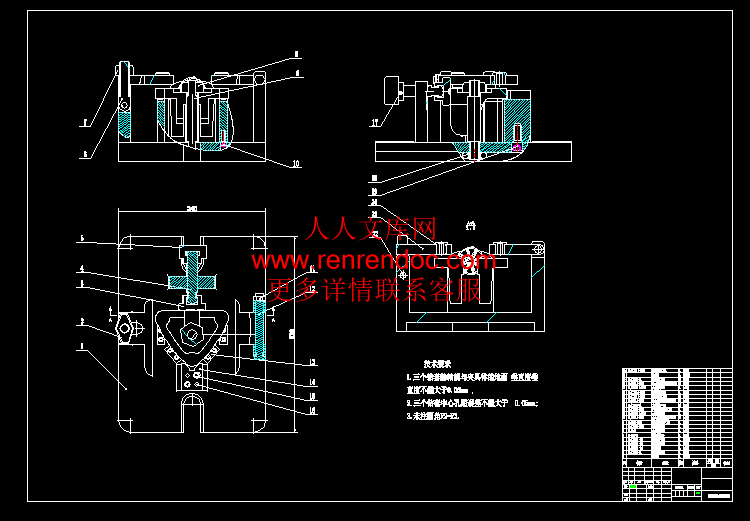

夹具体装配图.dwg
夹具体装配图.exb
工序卡片.doc
操纵杆支架.exb
操纵杆支架机械加工工艺规程及3-Φ11孔钻削夹具设计说明书.doc
操纵杆支架毛坯图.dwg

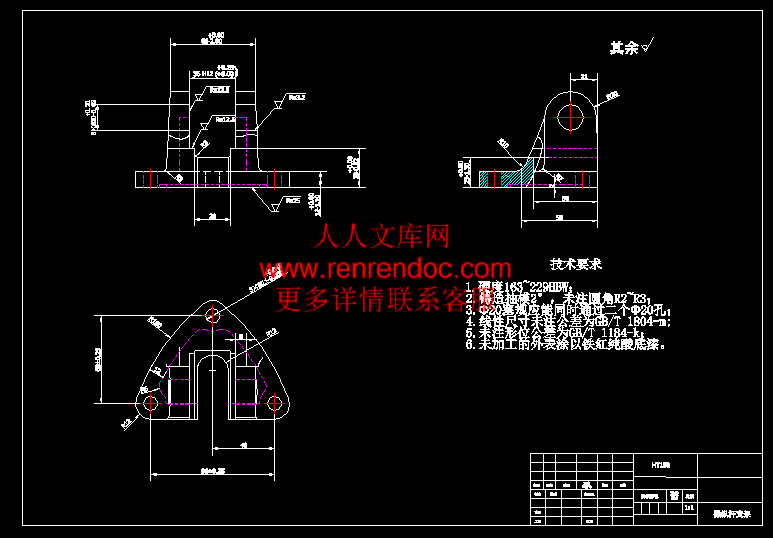

操纵杆支架零件图.dwg
机械加工工艺过程卡片.doc
毛坯图.exb
目录
1.零 件 的 分 析6
1.1 零件的作用6
1.2 零件的工艺分析6
2.工 艺 规 程 设 计7
2.1 选择毛坯种类并确定制造方法7
2.2 基面的选择7
2.3 制订工艺路线7
2.4 工艺路线的比较与分析8
2.5 机械加工余量、工序尺寸及毛坯尺寸的确定9
2.6 确定切削用量及基本工时10
3、夹具的设计13
3.1问题的提出13
3.2夹具设计13
4、设计感言：14
参考文献15
摘 要
机械制造技术基础课程设计是我们融会大学所学的《机械制造技术基础》、《机械制造装备设计》等知识后，将理论与实践相结合对专业知识的综合运用训练，并且为我们以后做好毕业设计进行一次综合训练和准备。
这次设计的是操纵杆支架，包括工件零件图、夹具体零件图、毛坯图、夹具装配图各一张，机械加工工艺过程卡片和与工序卡片各一张。首先我们要熟悉零件和了解其作用。然后，根据零件的性质和零件图上各端面的粗糙度确定毛坯的尺寸和机械加工余量。最后拟定支架的工艺路线图，制定该工件的夹紧方案，画出夹具装配图。
本次的课程设计，决定设计第二道工序——钻底面孔系，夹具通过一个固定V形块、一个摆动压块、四个支承板共同限制5个自由度，靠螺栓螺杆夹紧。钻模板与A面之间保持一定间距，设计出来的钻模板要保证3-Φ11的孔间距及孔径。
由于本人设计水平所限错误和欠妥之处恳请老师批评指正。
- 内容简介：
-
机械加工工序卡片产品型号零件图号产品名称零件名称操纵杆支架共 1 页第 1页车间工序号工序名材料牌号 2钻孔HT150毛柸种类毛坯外形尺寸每毛坯可制件数每台件数铸件 1 1设备名称设备型号设备编号同时加工件数摇臂钻床Z3063 1 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工序号工序内容工艺装备主轴转速r/min切削速度m/min进给量mm/r背吃刀量mm进给次数工步工时机动辅助 1 钻10.5孔高速钢钻头63020.770.210.5143.2s6.48s 2铰孔10.5到11孔高速钢机用铰刀112006.90.50.51108s1.62s设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期辽宁工程技术大学辽宁工程技术大学机 械 制 造 技 术 基 础课 程 设 计题 目：操纵杆支架机械加工工艺规程及3*11孔钻削夹具设计班级：加工09-1姓名：陈 利学 号：0907070101指导教师：于 英 华完成日期：2012年9月13日任 务 书一、设计题目: 操纵杆支架机械加工工艺规程及3*11孔钻削夹具设计二、原始资料(1) 被加工零件的零件图 1张(2) 生产类型:（中批或大批大量生产）三、上交材料1所加工的零件图 1张2毛坯图 1张3编制机械加工工艺过程卡片 1套4编制所设计夹具对应的那道工序的机械加工工序卡片 1套5绘制夹具装配图（A0或A1） 1张6绘制夹具中1个零件图（A1或A2。装配图出来后，由指导教师为学生指定需绘制的零件图，一般为夹具体）。 1张7课程设计说明书，包括机械加工工艺规程的编制和机床夹具设计全部内容。（约5000-8000字） 1份四、进度安排本课程设计要求在3周内完成。1第l2天查资料，绘制零件图。2第37天，完成零件的工艺性分析,确定毛坯的类型、制造方法，编制机械加工工艺规程和所加工工序的机械加工工序卡片。3第810天，完成夹具总体方案设计（画出草图，与指导教师沟通，在其同意的前提下，进行课程设计的下一步）。4第1113天，完成夹具装配图的绘制。5第1415天，零件图的绘制。6第1618天，整理并完成设计说明书的编写。7第19天21天，完成图纸和说明书的输出打印。答辩五、指导教师评语该生设计的过程中表现 ，设计内容反映的基本概念及计算 ，设计方案 ，图纸表达 ，说明书撰写 ，答辩表现 。综合评定成绩： 指导教师日期摘要机械制造技术基础课程设计是我们融会大学所学的机械制造技术基础、机械制造装备设计等知识后，将理论与实践相结合对专业知识的综合运用训练，并且为我们以后做好毕业设计进行一次综合训练和准备。这次设计的是操纵杆支架，包括工件零件图、夹具体零件图、毛坯图、夹具装配图各一张，机械加工工艺过程卡片和与工序卡片各一张。首先我们要熟悉零件和了解其作用。然后，根据零件的性质和零件图上各端面的粗糙度确定毛坯的尺寸和机械加工余量。最后拟定支架的工艺路线图，制定该工件的夹紧方案，画出夹具装配图。本次的课程设计，决定设计第二道工序钻底面孔系，夹具通过一个固定V形块、一个摆动压块、四个支承板共同限制5个自由度，靠螺栓螺杆夹紧。钻模板与A面之间保持一定间距，设计出来的钻模板要保证3-11的孔间距及孔径。由于本人设计水平所限错误和欠妥之处恳请老师批评指正。AbstractCourse design for mechanical manufacture technology is mixed the University manufacturing technology, design of mechanical manufacturing equipment and other knowledge, the combination of theory and practice of the comprehensive use of professional knowledge training, and we will do the graduation design to conduct a comprehensive training and preparation.This design is the joystick support, including the part drawing, assembly drawing blank map, each one, machining process card and process card each one.First of all we should be familiar with and understanding of its role.Then, according to parts of nature and map parts of the surface roughness to determine the dimensions of the blank and the machining allowance.The final formulation of stent technology roadmap, the formulation of the workpiece clamping scheme, draw the jig assembly drawing.The curriculum design, decided to design a second step - Holes drilled bottom fixture through a fixed V-block, a swing briquetting, four support plate to cap the five degrees of freedom by bolts screw clamping. Maintain a certain distance between the drilling template with the A side, drilling template designed to ensure that the 3-11 hole spacing and apertureAs I design is limited by errors and defects to teacher criticism.目录1.零 件 的 分 析61.1 零件的作用61.2 零件的工艺分析62.工 艺 规 程 设 计72.1 选择毛坯种类并确定制造方法72.2 基面的选择72.3 制订工艺路线72.4 工艺路线的比较与分析82.5 机械加工余量、工序尺寸及毛坯尺寸的确定92.6 确定切削用量及基本工时103、夹具的设计133.1问题的提出133.2夹具设计134、设计感言：14参考文献151.零 件 的 分 析1.1 零件的作用题目所给定的零件是汽车换挡部分的操纵杆支架，它的主要作用是固定操纵杆，使其在行驶过程中牢固可靠。零件上的3-11孔用螺栓固定在底座上，操纵杆用20的定位销固定在支架上，并且在换挡时依靠利用36槽轨迹不会引起偏差。1.2 零件的工艺分析操纵杆支架共有4组加工表面，分析如下：（1）2-20孔，（2）支架底面（3）36槽（4）3-11孔此零件外形较小，图中除2-20孔，公差要求较严格外，其它加工面公差要求较低，并且无位置度要求，但是为了满足装配性能，根据现场实际，在加工过程中要制定工艺基准，并制定出工艺公差，利用工艺基准来加工后续工序。2.工 艺 规 程 设 计2.1 选择毛坯种类并确定制造方法操纵杆支架材料为灰铁件，牌号HT150，硬度HB163-229，零件年产量为10000件，已达大批生产的水平，而且零件的轮廓尺寸不大，故可采用精铸件，这从提高生产率、保证加工精度上考虑也是应该的。2.2 基面的选择基面选择是工艺规程设计中的重要工作之一。基面选择得正确与合理，可以使加工质量得到保证，生产率得以提高。否则，加工工艺过程中会问题百出，更有甚者，还会造成零件大批报废，使生产无法正常进行。（1）粗基准的选择：对于零件而言，尽可能选择不加工表面为粗基准。而对于有若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面做粗基准。因为铣底面时要保证540.5，所以以2-R20外圆表面为粗基准。（2）精基准的选择：精基准的选择有利于保证加工精度，并使工件装夹方便。在选择时，主要应该考虑基准重合、基准统一等问题。当设计基准与工序基准不重合时，应该进行尺寸换算。精基准选择为底面A及3-11孔。2.3 制订工艺路线制订工艺路线的出发点，应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证。在生产纲领已确定为大批生产的条件下，可以考虑采用万能性机床配以专用工夹具，并尽量使工序集中来提高生产率。除此之外，还应当考虑经济效果，以便使生产成本尽量下降。（1）工艺路线方案一工序 钻铣2-20孔。工序 粗精铣底面A。工序 钻底面3-11孔。工序 铣36槽。工序 检查（2）工艺路线方案二工序 粗精铣底面A。工序 钻底面3-11孔。工序 铣36槽。工序 钻铣2-20孔。工序 检查（3）工艺路线方案三工序 粗精铣底面A。工序 铣36槽。工序 钻铣2-20孔。工序 钻底面3-11孔。工序 检查2.4 工艺路线的比较与分析上述三个工艺方案的特点在于：方案一是先加工出2-20孔，再以其为基准，加工出底面，而后以底面为基准，加工底面3-11孔及36槽。方案二是先加工出底面，再以底面为基准，加工出底面3-11孔， 36槽，及2-20孔，这种方案基准统一。方案三是先加工出底面，再以底面为基准，加工出36槽及2-20孔，最后以36槽与20做定位基准加工3-11孔。三种方案相比较，可以看出，方案一中，先以毛坯底面为粗基准，加工出2-20孔，再以2-20孔为基准加工底面，而后又以底面为基准，加工另外两组尺寸，由于中间变换了定位基准，不利于基准统一原则。方案二，先加工出底面，后续加工都已底面定位，可以使加工质量得到保证，生产率得以提高。而方案三也存在与方案一同样的弊端。因此，我们选用方案二做为操纵杆支架的加工路线：工序 以两个R20外毛坯面做为粗基准，粗精铣底面A。选用X53立式铣床及专用夹具加工。工序 以底面A为基准，侧边采用辅助支撑，加工底面上3-11孔，其中2个孔做为后续工艺定位孔，按工艺尺寸加工。选用Z3063钻床及专用钻模。工序 以底面A及2-11孔，一面两销定位，加工36槽。选用X63卧式铣床及专用夹具加工。工序 以一面两销定位，钻铣2-20孔。选用X53立式铣床及专用夹具加工工序 终检。 2.5 机械加工余量、工序尺寸及毛坯尺寸的确定 “操纵杆支架”零件材料为HT150，硬度HB163-229，生产类型为大批生产，采用精铸件毛坯。根据上述资料及加工工艺，分别确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸如下：（1）底面（A面）根据金属机械加工工艺人员手册表5-5，铸件最大尺寸120，确定底面毛坯机械加工余量为3mm。粗精铣一次加工完成到尺寸。（2）3-11为工艺孔，加工时按工艺尺寸加工，直接在零件上钻铰完成。10.5高速钢钻头钻出10.5的孔，再高速钢机用铰刀铰11的孔。（3）36槽根据手册表5-5，确定毛坯余量3mm。粗精铣一次完成。（4）2-20孔根据手册表5-58，先用钻头钻孔至19，再用20镗刀加工。2.6 确定切削用量及基本工时工时定额是指完成零件加工的就一个工序的时间定额 Td = Tj + Tf + Tb + Tx + Tz / N其中：Td是指但见时间定额 Tj是指基本时间（机动时间） ，通过计算求得 Tf是指辅助时间，一般取（1520）%；Tj 与 Tf 和称为作业时间 Tb是指布置工作时间，一般按作业时间的（27）%估算 Tx是指休息及生理需要时间，一般按作业时间（24）%估算 Tz是准备与终结时间，大量生产时，准备与终结时间忽略不计 N是指一批零件的个数工序 铣底面A（1）加工条件工件材料：HT150，铸件加工要求：粗精铣底面A。机床：XK7150数控铣床。刀具：采用成都成量工具有限公司的面铣刀刀柄及立装式立铣刀，刀具直径160。刀片材料P/K，型号LZ1282，适用加工材料为铸铁等。（2）计算切削用量毛坯加工余量为3mm左右，根据组合机床切削用量计算表9，Vc选60m/min，f=0.3 mm/r。（3）确定机床主轴转速n=Vc1000 Dc=60x1000 3.14x160=119r/min按机床说明书，与119r/min相近的机床转速为95r/min所以实际切削速度v=47.728r/min（4）计算切削工时t =4.2min工序 以底面为基准，侧边采用辅助支撑，加工底面上3-11工艺孔。（1）加工条件工件材料：HT150，铸件。加工要求：钻铰3-11孔。机床：Z3063钻床。刀具：钻头选取高速钢钻头，直径10.5，铰刀选取高速钢机用铰刀11H9（2）计算切削用量 先用10.5钻头钻底孔。根据组合机床切削用量计算表1选取f=0.20mm/r,v=20m/min所以n=1000v =1000x20 3.14x10.5=606r/min按机床选取n=630r/min实际切削速度v=20.77 m/min 用11H9铰刀进行铰孔根据组合机床切削用量计算表6,选取f=0.5 mm/r,v=6m/min所以n=1000v =1000x6 3.14x11.=173.7r/min按机床选取n=200r/min实际切削速度v=6.9 m/min（3）计算切削工时钻削一孔：t= 0.72min铰削一孔：t= 1.8min总切削时间：0.723+1.83=7.5min工序 以底面及11孔，一面两销定位，加工36槽。（1）加工条件工件材料：HT150，铸件。加工要求：铣36槽。机床：X63卧式铣床。刀具：选用可调式三面刃铣刀，直径120,刀片767，加工铸铁件。（2）计算切削用量根据组合机床切削用量计算表9,选取Vc=60m/min,f=0.2 mm/r确定机床转速n=VcX1000 XDc=60x1000 3.14x120=159.2r/min按机床说明书，与212.3 r/min相近的机床转速为150 r/min所以实际切削速度v=56.52 m/min（3）计算切削工时，t=4min工序 以一面两销定位，钻镗2-20孔（1）加工条件工件材料：HT150，铸件。加工要求：钻铣2-20孔。机床：X53立式铣床。刀具：采用钻镗的形式，先用19高速钢钻头钻出底孔，再用20镗刀精加工。 先用19钻头钻底孔根据组合机床切削用量计算表9，选取f=0.2 mm/r,v=40m/min所以n=1000v D=1000x40 3.14x19.=670 r/min按机床选取n=600r/min实际切削速度v=35.796m/min 用20成型镗刀进行镗孔根据组合机床切削用量计算选取f=0.15mm/r,v=70m/min所以n=1000v D=1000x70 3.14x20.=581r/min按机床选取n=600 r/min实际切削速度v=37.68 m/min（3）计算切削工时钻削时间：t =2.3 min铰削时间：t =1.2 min总切削时间：t=3.5 min工序 检查3、夹具的设计为了提高劳动生产率，保证加工质量，降低劳动强度，需要设计专用夹具。经过与指导老师协商，决定设计第二道工序钻底面孔系。本夹具将用于Z3063钻床。刀具为一把10.5的高速钢钻头，11H9的高速钢机用铰刀，对工件的3-11孔进行加工。采用钻模上面对刀块对刀。选用GB/T 8045.11999固定钻套通过钻模固定在夹具体上，保证加工过程中孔的被加工的位置精度。3.1问题的提出本夹具主要用来钻工件上3-11的孔成，孔加工通，先用10.5的钻头粗钻后再用11H9的绞刀加工到尺寸。在本道工序加工时，主要应考虑如何提高劳动生产率，降低劳动强度，保证工艺要求孔距及孔径为下到序做基准。3.2夹具设计（1）定位基准的选择前期方案分析过程中，是将36的毛坯槽定位工件的左右及上下，R12的圆弧定位工件的前后，A面紧贴钻模板使其按要求加工，设计出来的钻模板要保证3-11的孔间距及孔径，还要照顾到毛坯36H12槽的加工余量不至于后序加工不出来。（2）切削力及夹紧力计算(见切削手册表3.28)其中，=650，=3.1mm，=1.0，=0.08mm，=0.72，=40mm(在加工面上近似测量值)，=0.86，=225mm，=0.86，=0，z=20所以 由于是垂直铣削，所以水平分力=0N 垂直分力=1456N在计算切削力时，必须把安全系数考虑在内。安全系数K=K1K2K3K4。其中K1为基本安全系数1.5 K2为加工性质系数1.15K3为刀具钝化系数1.1K4为断续切削系数1.1。所以 F=KFH=1.51.151.11.11456=3197.5NWk=-防止工件绕轴线转动所需夹紧力（为摩擦系数，为90）（4）夹具设计及操作的简要说明如前所述，在设计夹具时，应该注意提高劳动生产率。为此，夹具的实用性及劳动强度也要考虑在内。本零件是精铸件，余量较小，切削力不是太大，需要的压紧力也不大，所以没有必要使用气动或液压夹紧，手动压紧就可以满足需要。夹具上装有钻模板，可使夹具在一批零件的加工之前很好地对刀（与塞尺配合使用）；同时，夹决定设计第二道工序钻底面孔系。钻床夹具的装配图及夹具体零件图见附录。4、设计感言：这次的课程设计，我们真正的做了一次设计人员，由方案的出台、查表、计算到夹具的设计，都由我们自己独立思考亲自操作完成的。在这次课设过程中，渐渐能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识，正确地解决一个零件在加工中的定位，夹紧以及合理制订工艺规程等问题的方法。我们重温了机械制造技术基础、制图的课本知识，第一次感受到了运用所学的知识来指导实践所带来的快乐，同时也培养了我们分析问
