过桥齿轮轴工艺及铣槽夹具设计


说明书 17页8200字数+工序卡片+工艺卡片+4张CAD图纸

过桥齿轮轴工艺及铣槽夹具设计说明书.doc

铣槽夹具.dwg

零件图.dwg


夹具零件图.dwg

工序卡.doc

工艺卡片.doc

毛坯图.dwg


目 录


摘要 …………………………………………………………………………………2

英文摘要……………………………………………………………………………2

1、零 件 的 分 析 ………………………………………………………………3

   1.1零件的作用…………………………………………………………………3

   1.2零件的工艺分析  …………………………………………………………3

2、确定毛坯、画毛坯图…………………………………………………………4

3、工艺规程设计 …………………………………………………………………4

   3.1定位基准的选择……………………………………………………………5

   3.2制订工艺路线………………………………………………………………6

   3.3选择加工设备及刀,夹,量具……………………………………………9

   3.4加工工序设计 ……………………………………………………………10

4、夹具设计 ………………………………………………………………………12

   4.1夹具设计方案分析 ………………………………………………………12

   4.2夹具结构设计计算 ………………………………………………………13

   4.3夹具使用说明 ……………………………………………………………13

5、设计小结 ………………………………………………………………………14

6、参考文献  ……………………………………………………………………16

7、致谢 ……………………………………………………………………………17



摘要

   能通过运用机械制造工艺学课程中的基本理论以及在生产实习中学到实践知识,正确的解决一个零件在加工过程中的定位.夹紧以及工艺路线安排.工艺尺寸确定等问题,保证零件的加工质量

   学会使用图表资料以及手册,掌握与本本设计有关的各种资料的名称,出处,能够做到熟练运用。因此,它在我们的大学生活中占有重要的地位。就我个人而言,我希望能通过这次课程设计对自己未来从事的工作进行一次适应性训练,从中锻炼自己分析问题,解决问题的能力,为今后参加工作打下一个良好的基础。由于能力有限,设计当中可能会有不足之处,恳请各位老师给予批评指正。


1   零 件 的 分 析

   1.1 零件的作用

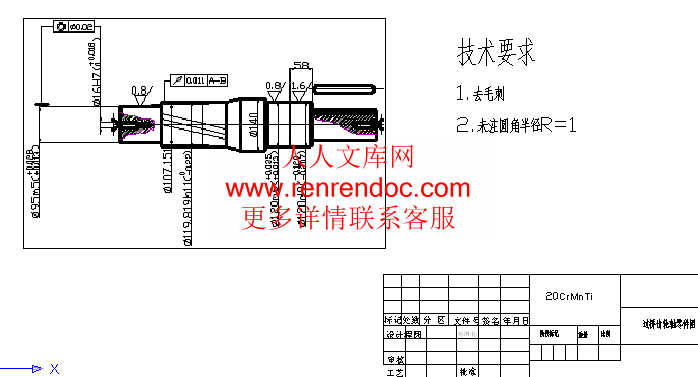

   题目给出的零件是轴类零件(过桥齿轮轴),轴是机械设备中轴承支撑的重要零件之一,它的主要作用是直接支撑回转零件,以实现回转运动并传递转距和动力,如齿轮,车轮,电动机,转子,铣刀等各种作回转运动的零件,都必须安装在轴上,才能实现它们的功用。过桥齿轮轴有联动和传动的作用。由附图1可知,过桥齿轮轴的一端铣有键槽,配合轴与轴上零件的使用;一端滚有斜齿轮,与其他齿轮配合传动。

   1.2零件的工艺分析

   由附图1可知,析其材料为20CrMnTi。该种材料经过渗碳淬火后强度大,有较高的耐磨性,适用于制造承受中等载荷的耐磨零件。

   该零件上的主要加工面为外圆面、键槽、斜齿轮和两个主要中心孔,φ16H7和ΦM12-6H,其等级精度要求见附图1。

   选择定位基准时各外圆的位置公差,采用基准统一原则,即全部以工件的两中心孔定位 。同时也为了保证个外圆的形状与位置公差,在轴的粗加工过程中,用油石顶尖研磨中心孔,中心孔的表面粗糙度Ra值逐次减小,精度也要逐次提高。

   为了达到轴的精度要求,逐步消除工件毛坯的复映误差,工序分为粗车,精车,磨削。

    零件外圆的粗糙度要求不统一,在加工过程中考虑到时间的原因,先加工到最低等级要求3.2,最后进行研磨达到0.6。有斜齿轮端最外圆公差等级为m5,键槽端外圆公差等级为m6。

 有参考文献[1]中有关方面和孔加工的经济精度及机床能达到的位置精度可知,上述技术要求是可以达到的,零件的结构工艺性也是可行的。
