气门摇杆轴支座工艺及钻Φ13孔夹具设计
说明书 20页7000字数+工序卡片+工艺卡片+6张CAD图纸

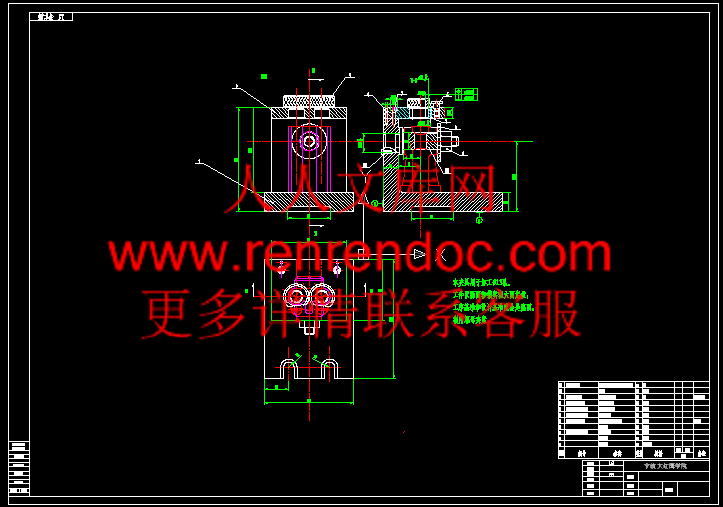

钻Φ13孔夹具装配图.dwg
夹具体零件图.dwg
夹具体零件图2.dwg
夹具体零件图3.dwg
工艺过程卡片1.doc
机械加工工序卡.doc
气门摇杆轴支座工艺及钻Φ13孔夹具设计说明书.doc
气门摇杆轴支座毛坯图.dwg
气门摇杆轴支座设计说明.doc

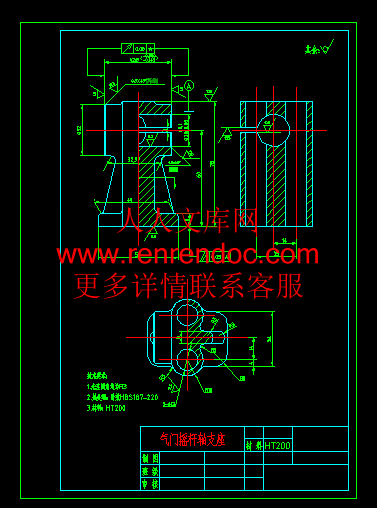

气门摇杆轴支座零件图.dwg
目 录
一、计算生产纲领，确定生产类型
二、零件分析
1、零件作用(含用途)
2、零件的工艺分析（含技术要求、工艺性）
三、确定毛坯的制造方法、初步确定毛坯的形状
四、工艺规程的设计
1、定位基准的选择
（1）粗基准的选择
（2）精基准的选择
2、零件表面加工方法的选择
3、加工阶段的划分
4、工序的集中与分散
5、制定工艺路线
（1）工艺路线方案一
（2）工艺路线方案二
（3）工艺路线方案比较、分析
（4）确定具体的工艺路线（含机床、工艺装备的选用）
6、确定机械加工余量、工序尺寸、毛坯尺寸
7、绘制毛坯图
8、计算确定切削用量及基本工时
（1）切削用量的计算
（2）时间定额的计算
五、机床夹具设计
1、问题的提出
2、夹具设计的有关计算
（1）定位基准的选择
（2）切削力与夹紧力的计算
（3）定位误差的分析
六、总结
七、参考文献
1、零件作用(含用途)
气门摇杆轴支座是柴油机一个主要零件。是柴油机摇杆座的结合部，?20（+0.10—+0.16）孔装摇杆轴，轴上两端各装一进气门摇杆，摇杆座通过两个?13mm孔用M12螺杆与汽缸盖相连，3mm轴向槽用于锁紧摇杆轴，使之不转动。
2、零件的工艺分析（含技术要求、工艺性）
由图1得知，其材料为HT200。该材料具有较高的强度，耐磨性，耐热性及减振性，适用于承受较大应力，要求耐磨的零件。
该零件上主要加工面为上端面，下端面，左右端面，2-?13mm孔和?20（+0.1——-0.06）mm以及3mm轴向槽的加工。?20（+0.1——-0.06）mm孔的尺寸精度以及下端面0.05mm的平面度与左右两端面孔的尺寸精度，直接影响到进气孔与排气门的传动精度及密封，2——?13mm孔的尺寸精度，以上下两端面的平行度0.05mm。因此，需要先以下端面为粗基准加工上端面，再以上端面为粗基准加工下端面，再把下端面作为精基准，最后加工?20（+0.1——-0.06）mm孔时以下端面为定位基准，以保证孔轴相对下端面的位置精度。
- 内容简介：
-
宁波大红鹰学院机械加工工艺过程卡片产品型号零件图号产品名称零件名称气门摇杆轴支座共1页第1页材 料 牌 号HT200毛 坯 种 类铸造毛坯外形尺寸每毛坯件数1每 台 件 数1备 注 工 序 号 工 序 内 容设 备工 艺 装 备工 时夹具刀具名称刀具规格量 具1支座底端面作为基准，铣支座上端面X5020A立式铣床 专用夹具端面铣刀游标卡尺0.27 min2支座上端面作为基准，粗铣支座下端面X5020A立式铣床专用夹具端面铣刀游标卡尺0.05 min3支座上端面作为基准，精铣支座下端面X5020A立式铣床专用夹具硬质合金立铣刀游标卡尺0.04 min4支座左（右）为基准，粗铣支座32右（左）表面X5020A立式铣床专用夹具端面铣刀游标卡尺0.09min5支座右（左）为基准。精铣支座32左（右）表面X5020A立式铣床专用夹具端面铣刀游标卡尺0.03 min6粗精磨支座32左右表面M7350立式磨床专用夹具砂轮游标卡尺0.012min8轴+两平面定位，加工13的孔Z5125A立式钻床专用夹具13麻花钻，铰刀内径百分表，塞规.卡尺1.41min9加工20的孔Z5125A立式钻床专用夹具20麻花钻扩刀，铰刀,内径百分表，塞规卡尺0.024 min9锪有平行度要求表面X62W 立式锪床专用夹具锪刀，游标卡尺0.01 min10精铣3mm 轴向槽X62组合夹具或专用工装专用夹具槽铣刀，卡规，深度游标卡尺0.008 min11检验百分表,宽座角尺,三用游标卡尺检验样板,三棱平尺塞规0.008 min宁波大红鹰学院机械加工工序卡片产品型号零件图号资料编号产品名称柴油机零件名称气门摇杆共10页第1页车间工序号工序名称材 料 牌 号01铣工HT200毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸造11设备名称设备型号设备编号同时加工件数立式铣床X5020A1夹具编号夹具名称切削液专用夹具开工位器具编号工位器具名称工序工时 (分)准终单件0.27 min工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1支座底端面作为基准，铣支座上端面专业夹具、游标卡尺3753650.20.510.200.02 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期宁波大红鹰学院机械加工工序卡片产品型号零件图号资料编号产品名称柴油机零件名称气门摇杆共10页第2页车间工序号工序名称材 料 牌 号02铣工HT200毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸造11设备名称设备型号设备编号同时加工件数立式铣床X5020A1夹具编号夹具名称夹具编号夹具名称切削液专用夹具铣A基准面开工位器具编号工位器具名称工序工时 (分)准终单件0.05 min工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1支座上端面作为基准，粗铣支座下端面专业夹具、游标卡尺40531.420.252010.030.01端面铣刀 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期宁波大红鹰学院机械加工工序卡片产品型号零件图号资料编号产品名称柴油机零件名称气门摇杆共10页第3页车间工序号工序名称材 料 牌 号03铣工HT200毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸造11设备名称设备型号设备编号同时加工件数立式铣床X5020A1夹具编号夹具名称夹具编号专用夹具工位器具编号工位器具名称工序工时 (分)准终单件0.04 min工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1支座上端面作为基准，精铣支座下端面专业夹具、游标卡尺3752650.2120.030.005硬质合金立铣刀 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期宁波大红鹰学院机械加工工序卡片产品型号零件图号资料编号产品名称柴油机零件名称气门摇杆共10页第4页车间工序号工序名称材 料 牌 号04铣工HT200毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸造11设备名称设备型号设备编号同时加工件数立式铣床X5020A1夹具编号夹具名称夹具编号专用夹具工位器具编号工位器具名称工序工时 (分)准终单件0.09min工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1支座左（右）为基准，粗铣支座32右（左）表面专业夹具、游标卡尺3001500.5110.060.02端面铣刀 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期宁波大红鹰学院机械加工工序卡片产品型号零件图号资料编号产品名称柴油机零件名称气门摇杆共10页第5页车间工序号工序名称材 料 牌 号05铣工HT200毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸造11设备名称设备型号设备编号同时加工件数立式磨床M73501夹具编号夹具名称夹具编号专用夹具工位器具编号工位器具名称工序工时 (分)准终单件0.03 min工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1支座右（左）为基准。精铣支座32左（右）表面专业夹具、砂轮、游标卡尺3008680.370.220.020.005 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期宁波大红鹰学院机械加工工序卡片产品型号零件图号资料编号产品名称柴油机零件名称气门摇杆共10页第6页车间工序号工序名称材 料 牌 号06铣工HT200毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸造11设备名称设备型号设备编号同时加工件数立式磨床M73501夹具编号夹具名称夹具编号专用夹具工位器具编号工位器具名称工序工时 (分)准终单件0.012min工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1粗磨支座32左右表面专业夹具、游标卡尺、砂轮3005800.370.210.0050.002 精磨支座32左右表面专业夹具、砂轮、游标卡尺5008680.30.310.0040.001 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期宁波大红鹰学院机械加工工序卡片产品型号零件图号资料编号产品名称柴油机零件名称气门摇杆共10页第7页车间工序号工序名称材 料 牌 号07铣工HT200毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸造11设备名称设备型号设备编号同时加工件数立式钻床Z5125A1夹具编号夹具名称夹具编号专用夹具工位器具编号工位器具名称工序工时 (分)准终单件1.41min工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1打中心孔专用夹具、中心钻47727.50.2510.20.02轴+两平面定位，钻13的孔内径百分表，塞规.卡尺、13麻花钻，1000220.33.510.40.03铰13的孔铰刀、专用夹具63017.80.30.110.70.06 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期宁波大红鹰学院机械加工工序卡片产品型号零件图号资料编号产品名称柴油机零件名称气门摇杆共10页第8页车间工序号工序名称材 料 牌 号08钻工HT200毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸造11设备名称设备型号设备编号同时加工件数立式钻床Z5125A1夹具编号夹具名称切削液专用夹具开工位器具编号工位器具名称工序工时 (分)准终单件0.024 min工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1打中心孔专用夹具、中心钻3008680.372.210.0050.0012轴+两平面定位，钻20的孔内径百分表，塞规.卡尺、20麻花钻，1000220.33.510.010.00023铰20的孔铰刀、专用夹具63017.80.30.110.010.002 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期宁波大红鹰学院机械加工工序卡片产品型号零件图号资料编号产品名称柴油机零件名称气门摇杆共10页第9页车间工序号工序名称材 料 牌 号09钻工HT200毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸件11设备名称设备型号设备编号同时加工件数立式锪床X62W1夹具编号夹具名称切削液专用夹具开工位器具编号工位器具名称工序工时 (分)准终单件0.01 min工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1锪有平行度要求表面专业夹具、专用夹具、锪刀3064020.250.61 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期宁波大红鹰学院机械加工工序卡片产品型号零件图号资料编号产品名称柴油机零件名称气门摇杆共10页第10页车间工序号工序名称材 料 牌 号10精铣QT600毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸件11设备名称设备型号设备编号同时加工件数加工中心VB6101夹具编号夹具名称切削液X62组合夹具或专用工装开工位器具编号工位器具名称工序工时 (分)准终单件0.008 min工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1精铣3mm 轴向槽专业夹具、游标卡尺、槽铣刀45026.50.150.451 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）目 录一、计算生产纲领，确定生产类型二、零件分析1、零件作用(含用途)2、零件的工艺分析（含技术要求、工艺性）三、确定毛坯的制造方法、初步确定毛坯的形状四、工艺规程的设计1、定位基准的选择（1）粗基准的选择（2）精基准的选择2、零件表面加工方法的选择3、加工阶段的划分4、工序的集中与分散5、制定工艺路线（1）工艺路线方案一（2）工艺路线方案二（3）工艺路线方案比较、分析（4）确定具体的工艺路线（含机床、工艺装备的选用）6、确定机械加工余量、工序尺寸、毛坯尺寸7、绘制毛坯图 8、计算确定切削用量及基本工时（1）切削用量的计算（2）时间定额的计算五、机床夹具设计1、问题的提出2、夹具设计的有关计算（1）定位基准的选择（2）切削力与夹紧力的计算（3）定位误差的分析六、总结七、参考文献一、计算生产纲领，确定生产类型1、零件名称： 气门摇杆轴支座 （见零件附图）。2、生产纲领： 8000 件/年；单班制，平时周日休息。3、备件与废品率： 备品率 3 %，废品率， 0.5 %。二、零件分析1、零件作用(含用途)气门摇杆轴支座是柴油机一个主要零件。是柴油机摇杆座的结合部，20（+0.10+0.16）孔装摇杆轴，轴上两端各装一进气门摇杆，摇杆座通过两个13mm孔用M12螺杆与汽缸盖相连，3mm轴向槽用于锁紧摇杆轴，使之不转动。2、零件的工艺分析（含技术要求、工艺性）由图1得知，其材料为HT200。该材料具有较高的强度，耐磨性，耐热性及减振性，适用于承受较大应力，要求耐磨的零件。 该零件上主要加工面为上端面，下端面，左右端面，2-13mm孔和20（+0.1-0.06）mm以及3mm轴向槽的加工。20（+0.1-0.06）mm孔的尺寸精度以及下端面0.05mm的平面度与左右两端面孔的尺寸精度，直接影响到进气孔与排气门的传动精度及密封，213mm孔的尺寸精度，以上下两端面的平行度0.05mm。因此，需要先以下端面为粗基准加工上端面，再以上端面为粗基准加工下端面，再把下端面作为精基准，最后加工20（+0.1-0.06）mm孔时以下端面为定位基准，以保证孔轴相对下端面的位置精度。3、设计对象：1、零件名称： 气门摇杆轴支座 （见图1）。2、生产纲领： 8000 件/年；单班制，平时周日休息。3、备件与废品率： 备品率 3 %，废品率， 0.5 %。图1、气门摇杆轴支座三、确定毛坯的制造方法、初步确定毛坯的形状根据零件材料确定毛坯为铸件，已知零件的生产纲领为8000件/年，通过计算，该零件质量约为3Kg，其生产类型为大批生产，毛坯的铸造方法选用砂型机器造型。此外，为消除残余应力，铸造后安排人工时效处理。查参考文献（1）表2.7，该种铸造公差等级为CT1011，MA-H级。参考文献（1）表2.10，用查表方法确定各表面的加工余量确定各表面的加工余量如下表所示：表1加工表面基本尺寸加工余量等级加工余量数值说明上端面48mmH4mm单侧加工下端面50mmH3mm单侧加工左端面35mmH3mm单侧加工右端面35mmH3mm单侧加工四、 工艺规程的设计1、定位基准的选择：(1)粗基准的选择：考虑到以下几点要求，选择零件的重要面和重要孔做基准。第一， 在保证各加工面均有加工余量的前提下，使重要孔或面的加工余量尽量均匀，此外，还要保证定位夹紧的可靠性，装夹的方便性，减少辅助时间，所以粗基准为上端面。第二，镗削20（+0.1-0.06）mm孔的定位夹紧方案：方案一：用一菱形销加一圆柱销定位两个13mm的孔，再加上底面定位实现，两孔一面完全定位，这种方案适合于大批生产类型中。方案二：用V形块十大平面定位V形块采用联动夹紧机构实现对R10的外圆柱表面进行定位，再加底面实现完全定位，由于13mm孔的秒个精度不需要很高，故用做定位销孔很难保证精度，所以选择方案二。(2)精基准的选择：气门摇杆轴支座的下端面既是装配基准又是设计基准，用它作为精基准，能使加工遵循基准重合的原则，实现V形块十大平面的定位方式（V形块采用联动夹紧机构夹紧）。20（+0.1-0.06）mm孔及左右两端面都采用底面做基准，这使得工艺路线又遵循“基准统一”的原则，下端面的面积比较大，定位比较稳定，夹紧方案也比较简单，可靠，操作方便。2、 零件表面加工方法的选择根据各表面加工要求，和各种加工方法能达到的经济精度，确定各表面及孔的加工方法如下：表2加工表面加工方案上端面精铣下端面粗铣左端面粗铣精铣右端面粗铣精铣213mm孔钻孔3mm 轴向槽精铣20（+0.1-0.006）mm孔钻孔粗镗精镗因左右两端面均对20（+0.1-0.006）mm孔有较高的位置要求，故它们的加工宜采用工序集中原则，减少装次数，提高加工精度3、加工阶段的划分该零件加工质量要求较高，可将加工阶段划分成粗加工，半精加工和精加工几个阶段。这是由于粗加工工序的切削余量大，因此切削力、加紧力必然大，加工后容易产生变形。粗、精加工分开后，粗加工产生的变形可以在半精加工中修正；半精加工中产生的变形可以在精加工中修正。这样逐步减少加工余量，切削力及内应力的作用，逐步修正加工后的变形，就能最后达到零件的技术要求。4、工序的集中与分散气门摇杆轴支座加工工序安排应注意两个影响精度的因素：（1）气门摇杆轴支座的刚度比较低，在外力作用下容易变性；（2）铸件切削时会产生较大的残余应力。因此在气门摇杆轴支座加工工艺中，各主要表面的粗糙加工工序一定要分开，且采用大批生产，减少辅助时间，所以采用工序集中原则。5、制定工艺路线根据先面后孔，先主要表面后次要表面和先粗加工后精加工的原则，将上端面的精铣和下端面的粗铣放在前面，下端面的精铣放在后面，每一阶段要首先加工上端面后钻孔，左右端面上20（+0.1-0.006）mm孔放后面加工。初步拟订加工路线如下：（1）工艺路线方案一工序号工序内容铸造时效涂漆00车上端面01钻两通孔02精铣下端面03铣右端面04钻通孔18mm05镗孔20mm，孔口角*度06铣左端面07铣轴向槽08检验09入库（2）工艺路线方案二工序号工序内容铸造时效涂漆00车上端面01精铣下端面02钻两通孔03铣右端面04钻通孔18mm05镗孔20mm，孔口角*度06铣左端面07铣轴向槽08检验09入库（3）工艺路线方案比较、分析上述方案遵循了工艺路线拟订的一般原则，但某些工序还有一些问题还值得进一步讨论。如车上端面，因工件和夹具的尺寸较大，在卧式车床上加工时，它们惯性力较大，平衡困难；又由上端面不是连续的圆环面，车削中出现断续切削容易引起工艺系统的震动，故改动铣削加工。工序02应在工序01前完成，使上端面在加工后有较多的时间进行自然时效，减少受力变形和受热变形对213mm通孔加工精度的影响。修改后的工艺路线如下：序号工序内容简要说明01020304050607080910铸造时效涂漆精铣上端面精铣下端面钻两通孔铣右端面钻通孔18镗孔到20，孔口倒角1*45度铣左端面铣轴向槽检验入库消除内应力防止生锈先加工粗基准面加工精基准先面后孔先面后孔后镗削余量次要工序后加工（4）确定具体的工艺路线（含机床、工艺装备的选用）由于生产类型为大批生产，故加工设备适宜通用机床为主，辅以少量专用机床的流水生产线，工件在各机床上的装卸及各机床间的传动均由人工完成。粗铣上端面：考虑到工件的定位夹紧方案及夹具结构设计等问题，采用立铣选择X1632立式铣床。（参考文献（1）表6-18），选择直径D为80mm立铣刀，参考文献（1）表7-88，通用夹具和游标卡尺。粗铣下端面：采用上述相同的机床与铣刀，通用夹具及游标卡尺。精铣下端面：采用上述相同的机床与铣刀，通用夹具及游标卡尺。粗铣左端面：采用卧式铣床X6132，参考文献（1）表621，采用以前的刀具，专用夹具及游标卡尺。精铣左端面：采用卧式铣床X6132,参考文献（1）表621，专用夹具及游标卡尺。钻2-13mm孔：采用Z3025B*10，参考文献（1）表626，通用夹具。刀具为d为13.0的直柄麻花钻，参考文献（1）表7111。钻18孔：钻孔直行为118mm，选择摇臂钻床Z3025参考文献（1）表626，采用锥柄麻花钻，通用夹具及量具。镗20（+0.1+0.06）mm孔：粗镗：采用卧式组合镗床，选择功率为1.5KM的ITA20镗削头，参考文献（1）表588。选择镗通孔镗刀及镗杆，专用夹具，游标卡尺。6、确定机械加工余量、工序尺寸、毛坯尺寸、加工余量工序：粗铣上端面，保证表面粗糙度要求Ra12.5 um经查参考文献（1）表312可得，铣削上端面的加工余量为4mm，又由零件对上顶端表面的表面精度RA=12.5mm可知，粗铣的铣削余量为4mm。确定每齿进给量及铣削深度取每齿进给量为fz0.2mmz（粗铣）铣削宽度a=2.5mm，铣削深度a=50mm切削速度：初步取主轴转速为150rmin（粗铣）又前面已选定直径为80mm，故相应的切削速度分别为：切削工时：粗铣：工序：铣削底面底面铣削余量为3mm，粗铣的铣削余量为2mm，精铣余量1mm，精铣后公差登记为IT7IT8。确定每齿进给量及铣削深度取每齿进给量为fz0.2mmz（粗铣）取每齿进给量为fz0.05mmz（精铣）（参考切削手册表3-3）粗铣走刀一次ap2mm，精铣走刀一次ap1mm切削速度：初步取主轴转速为150rmin（粗铣），取精铣主轴的转速为300rmin。又前面已选定直径为80mm，故相应的切削速度分别为：符合要求。切削工时：粗铣：精铣：故：基本时间工序：钻213两通孔切削用量刀具选择：选择高速钢麻花钻，do=13mm， 查切削手册 ， 所以，按钻头强度选择 按机床强度选择，最终决定选择机床已有的进给量 经校验 校验成功。钻头磨钝标准及寿命：后刀面最大磨损限度（查切削手册）为0.50.8mm，寿命。切削速度，查切削手册： 修正系数 故查切削手册机床实际转速为 故实际的切削速度 校验扭矩功率 所以 故满足条件，校验成立。切削工时：工序：铣32mm圆拄的右端面右端面铣削余量为3mm，粗铣的铣削余量为2mm，精铣余量1mm，精铣后公差登记为IT7IT8。确定每齿进给量及铣削深度取每齿进给量为fz0.2mmz（粗铣）取每齿进给量为fz0.05mmz（精铣）（参考切削手册表3-3）粗铣走刀一次ap2mm，精铣走刀一次ap1mm切削速度：初步取主轴转速为150rmin（粗铣），取精铣主轴的转速为300rmin。又前面已选定直径为80mm，故相应的切削速度分别为：符合要求。切削工时：粗铣：精铣：故：基本时间工序：钻通孔18mm本工序为钻18mm通孔，采用锥柄麻花钻，直径d=18mm，使用切削液确定进给量f 由于孔径和深度都很大，宜采用自动进给，fz=0.20mm/r。选择钻头磨钝标准及耐用度 根据表5-130，钻头后刀面最大磨损量为0.8mm，耐用度T=50min。确定切削速度V 由表5-132，=670MPa的HT200的加工性为5类，根据表5-127，进给量f=0.20mm/r，由表5-131，可查得V=17m/min，n=1082r/min。根据Z3025立式钻床说明书选择主轴实际转速.基本时间工序：镗孔20mm，孔口倒角14518粗镗余量参考文献1表3-83取粗镗为1.8mm，精镗切削余量为0.2mm,铰孔后尺寸为20H8,表2-3 各工部余量和工序尺寸公差加工表面加工方法余量公差等级工序尺寸及公差18粗镗1.8_19.819.8精镗0.2H820H8孔轴线到底面位置尺寸为0mm因精镗与粗镗的定位的下底面与V型块，精镗后工序尺寸为20.020.08mm，与下底面的位置精度为0.05mm,与左右端面的位置精度为0.06mm,且定位夹紧时基准重合，故不需保证。0.06mm跳动公差由机床保证。确定每齿进给量及铣削深度粗镗孔时因余量为1.8mm,故ap=1.8mm,查文献表. 4-8取取进给量为转速：n=1000V/d=1000*24/（3.14*20）=380r/min功率校验：查文献的CFz=180, 取机床效率为0.850.78*0.85=0.66kw0.58kw故机床的功率足够。工序：铣32mm圆拄的左端面左端面铣削余量为3mm，粗铣的铣削余量为2mm，精铣余量1mm，精铣后公差登记为IT7IT8。确定每齿进给量及铣削深度取每齿进给量为fz0.2mmz（粗铣）取每齿进给量为fz0.05mmz（精铣）（参考切削手册表3-3）粗铣走刀一次ap2mm，精铣走刀一次ap1mm切削速度：初步取主轴转速为150rmin（粗铣），取精铣主轴的转速为300rmin。又前面已选定直径为80mm，故相应的切削速度分别为：符合要求。切削工时：粗铣：精铣：故：基本时间工序：铣宽度为3mm轴向槽本工序为铣深12mm,宽3mm的槽。所选刀具为切槽铣刀，铣刀直径d=3mm， 确定每齿进给量f根据资料所知，用切槽铣刀加工铸铁，查得每齿进给量f=0.520.10mm/z、现取f=0.52mm/z。选择铣刀磨损标准及耐用度 根据资料所知，用切槽铣刀加工铸铁，铣刀刀齿后刀面的最大磨损量为0.20mm，耐用度T=60min。确定切削速度和每齿进给量f根据资料所知，依据铣刀直径d=3mm，铣削宽度a=3mm，铣削深度a =12mm，耐用度T=60min时查取Vc98mm/s，n=439r/min,Vf=490mm/s。根据XA6132型立式铣床主轴转速表查取，nc=300r/min,Vfc=475mm/s。则实际切削：Vc =Vc=4.25m/min校验机床功率 据资料可知，切削功率的修正系数k=1，则P= 2.8kw，P=0.8 kw，可知机床功率能满足要求。基本时间 根据资料所知高速钢圆柱铣刀铣面基本时间为： t= t=1.96min 工序尺寸工序06的尺寸链计算加工过程为：1）铣右端面2）钻通孔18，保证工序尺寸p13）粗镗，保证工序尺寸p24）精镗，保证工序尺寸p3，达到零件设计尺寸D的要求，D=20 +0.1 +0.065）倒角如图，可找出工艺尺寸链图2求解工序尺寸及公差的顺序如下：（1）从图知，p3=D（2）从图知，p3=p2+Z2 ，其中Z2是精镗的余量，Z2 =0.2mm，则p2=p3- Z2 =20-0.2=19.8mm，由于工序尺寸p2是在粗镗中保证的，查参考资料（5）中表1-20知，粗镗工序的经济加工精度等级为IT12,因此确定该工艺尺寸公差为IT12，其公差值为0.35mm，故p2=（19.80.175）mm；（3）从图所示的尺寸链知，p2=p1+Z1 其中Z1 为粗镗的余量，Z1 =1.8mm，p1=p2- Z1 = 19.8-1.8=18mm，查参考资料（5）中表1-20知，确定钻削工序的经济加工精度等级为IT13，其公差值为0.54mm，故p1=（180.27）mm。为验证确定的工序尺寸及公差是否合理，还需对加工余量进行校核。（1）余量Z2的校核，在图b所示的尺寸链里Z2是封闭环，故Z2max=p3max-p2min=（20+0.1-（19.8-0.175）mm=0.475mmZ2min=p3min-p2max=（20-0.1-（19.8+0.175）mm=-0.075mm（2）余量Z1的校核，在图a所示的尺寸链中Z1是封闭环，故Z1 max=p2max-p1min=（19.8+0.175-（18-0.27）mm=2.245mmZ1 min=p2min-p1max=（19.8-0.175-（18+0.27）mm=1.355mm余量校核结果表明，所确定的工序尺寸公差是合理的。将工序尺寸按“入体原则”表示：p1=18.27-0.540 mm，p2=19.9750-0.35 mm，p3=20 +0.1+0.06 mm五、 机床夹具设计1、问题的提出为了提高劳动生产率，保证加工质量，降低劳动强度，需要设计专用夹具。钻 13mm孔的钻床专用夹具。由气门摇杆轴支座工作图可知，工件材料为 HT200，年产量8000件。根据设计任务的要求，本夹具将用于Z5125摇臂钻床。刀具为麻花钻。该夹具为双支承前后引导锁床夹具。2、夹具设计的有关计算（1）定位基准的选择该孔的设计基准为下端面，故以下端平面做定位基准，实现“基准重合”原则;另加两V形块从前后两方向实现对R 1 0的外圆柱面进行夹紧，从对工件的结构形状分析，若工件以下端面朝下放置在支承板上，定位夹紧就比较稳定，可靠，也容易实现。工件以下端面在夹具上定位，限制了三个自由度，其余三个自由度也必须限制。用哪种方案合理呢?方案1在2- l 3的通孔内插入一现边销限制一个移动自由度，再以两孔的另一个孔内侧面用两个支承钉限制一个移动自由度和一个转动自由度。这种定位方案从定位原理上分析是合理的，夹具结构也简单。但由于孔和其内侧面均不规定其精密度，又因结构原因，夹紧力不宜施加在这样的定位元件上，故工件定位面和定位元件之间很可能会接触不好，使定位不稳定。这个方案不宜采用。方案2用两个V形块夹紧前后两外圆柱面，用两铰链压板压在工件的下端，这样就限制了两个移动自由度和一个转动自由度，这种方案定位可靠，可实现完全定位。（2）切削力与夹紧力的计算参考文献(3)表1一2一1 1，因夹具的夹紧力与切削力方向相反，实际所需夹紧力F夹与切削力F之间的关系F夹=KF安全系数K在夹紧力与切削力方向相反后时，K=3，由前面的计算可知F=1452.3所以 F夹=KF=3x1452.3=4356.9NFo=F夹/2=1178.4N参考文献3表1-24，从强度考虑，用一个M10的螺柱完全可以满足要求，M10的许应夹紧为3924N，所以螺杆直径为d=10mm（3）定位误差的分析13孔的精加工是在一次装夹下完成的，具体采用的是前后支撑引导的夹具机构，机床与锁杆之间所采用的是浮动连接，故机床主轴振动可略不计，13孔的加工精度主要由锁模来保证。因为孔的轴线与底面的平行度要求为0. 05。故两锁模装配后同轴度要求应小于0. 05，又因为锁套与锁杆 18 H6（+O. 03-0） /h5 (0一一0. 009)，其最大间隙为Xmax=0. 013+0. 009=0. 022mmX=0. 022/310=0. 00007 被加工孔的长度为42mm取两孔同轴度误差为0. 03mm则T1=2 x 42 x 0.00007=0.006mmT2=0.03mm所以T=T1 +TZ=0.036mm又因为:0. 0360. 050. 0060. 06所以夹具能满足零件加工精度的要求。六、总结通过对气门摇杆轴支座的机械加工工艺及对13mm孔夹具的设计，使我们学到了许多有关机械加工的知识,这对于我们以后的学习和实践都起到了至关重要的作用，使我们对学习夹具和工艺性设计产生了浓厚的兴趣，相信这次课程设计过后我们才能有夯实基础的感觉，遇到难题不放弃不胆怯的决心，对于实际的内容，我们主要归纳为以下两个方面：第一方面：气门摇杆轴支座件外形较复杂，而刚性较差。且其技术要求很高，所以适当的选择机械加工中的定位基准,是能否保证气门摇杆轴支座技术要求的重要问题之一。在气门摇杆轴支座的实际加工过程中，选用气门摇杆轴支座的底面作为定位基面，为保证213mm孔尺寸精度和形状精度，可采用自为基准的加工原则；保证两孔的中心距精度要求，可采用互为基准原则加工。对于加工主要表面，按照“先基准后一般”的加工原则。气门摇杆轴支座的主要加工表面为旁端面，较重要的加工表面为上表面，次要的加工表面是体表面、下表面等。气门摇杆轴支座机械加工路线是围绕主要加工表面来安排的，气门摇杆轴支座加工路线为工序集中。第二方面：主要是关于夹具的设计方法及其步骤。（1）、定位方案的设计：主要确定工件的定位基准及定位基面；工件的六点定位原则；定位元件的选用等。（2）、导向及对刀装置的设计：由于本设计主要设计的是扩大头孔夹具和铣结合面夹具，所以主要考虑的是选用钻套的类型及排屑问题，以及对刀块的类型，从而确定钻套和对刀块的位置尺寸及公差。（3）、夹紧装置的设计：针对连杆的加工特点及加工的批量，对连杆的夹紧装置应满足装卸工件方便、迅速的特点，所以一般都采用自动夹紧装置。（4）、夹具体设计：连杆的结构特点是比较小，设计时应注意夹具体结构尺寸的大小。夹具体的作用是将定位及夹具装置连接成一体，并能正确安装在机床上，加工时能承受一部分切削力。所以夹具体的材料一般采用铸铁。（5）、定位精度和定位误差的计算：对用于粗加工的夹具，都应该进行定位误差和稳定性的计算，以及设计的夹具能否满足零件加工的各项尺寸要求。（6）、绘制夹具装备图及夹具零件图。课程设计是对我们学习的补充和扩展，实现自我完善和独立工作的过程，是大学学习的特色和优势，展望未来，我们机械的学子必将是社会发展的有力力量，靠的就是专著的态度，良好的学习习惯和真实的设计实力。而这一切的得来都是努力的结果，所以我们要继续发扬这种精神，就像我们总结的知识点一样，以后还会更多更全面更有规律性，也希望我们学校以及学院给予我们更多的这样的机会，再此也感谢指导老师辛勤的工作和热心的帮助。七、参考文献1 陈宏均 主编 实用加工工艺手册2 邹 清主编.机械制造技术基础课程设计指导教程.北京：机械工业出版社，20033 艾兴等编切削用量简明手册北京：机械工业出版社，20024 徐鸿本主编机床夹具设计手册沈阳：辽宁科学技术出版社，20045 李益民主编机械制造工艺设计简明手册北京：机械工业出版社，20036 于骏一等编.机械制造技术基础.北京：机械工业出版社，2006气门摇杆轴支座机械加工工艺规程及工艺装备设计1、零件的工艺分析及生产类型的确定1.1零件用途气门摇杆轴支座是柴油机一个主要零件。是柴油机摇杆座的结合部，20（+0.10+0.16）孔装摇杆轴，轴上两端各装一进气门摇杆，摇杆座通过两个13mm孔用M12螺杆与汽缸盖相连，3mm轴向槽用于锁紧摇杆轴，使之不转动。汽缸盖内每缸四阀使燃烧室充气最佳，气门由摇杆凸轮机构驱动，摩擦力小且气门间隙由液压补偿。这种结构可能减小燃油 消耗并改善排放。另外一个优点是减小噪音，这种结构使3.0升的TDI发动机运转极端平稳。1.2零件的工艺分析其材料为HT200。该材料具有较高的强度，耐磨性，耐热性及减振性，适用于承受较大应力，要求耐磨的零件。该零件上主要加工面为上端面，下端面，左右端面，2-13mm孔和20（+0.1+0.06）mm以及3mm轴向槽的加工。20（+0.1+0.06）mm孔的尺寸精度以及下端面0.05mm的平面度与左右两端面孔的尺寸精度，直接影响到进气孔与排气门的传动精度及密封，213mm孔的尺寸精度，以上下两端面的平行度0.05mm。因此，需要先以下端面为粗基准加工上端面，再以上端面为粗基准加工下端面，再把下端面作为精基准，最后加工20（+0.1+0.06）mm孔时以下端面为定位基准，以保证孔轴相对下端面的位置精度。由参考文献（1）中有关孔的加工的经济精度机床能达到的位置精度可知上述要求可以达到的零件的结构的工艺性也是可行的。1.3气门摇杆轴支座的主要技术要求：表2-1 气门摇杆轴支座主要技术要求加工表面尺寸及偏差/mm公差及精度等级表面粗糙度 Ra/m 形位公差/mm左端面32IT71.6/0.06A右端面32IT71.6/0.06A上端面40()IT1012.513孔213IT1012.520孔20()IT1212.5下底端面 50IT96.3/0.05A3通3IT1212.5R10外表面R10IT1312.5R8外表面R8IT1312.5渐深槽孔面R 3IT1312.5注： 1、未注明铸造圆角为R - R3 2、材料：HT2001.4确定生产类型：已知此气门摇杆轴支座零件的生产纲领为N=6000件/年，重量为3kg，由查机械制造工艺设计简明手册第2页表1.1-2，可确定该零件生产类型为大批生产，毛坯的铸造方法选用砂型机器造型。此外，为消除残余应力，铸造后安排人工时效处理。参考文献典型零件机械加工生产实例表2.312；该种铸造公差等级为CT1011，MA-H级。所以初步确定工艺安排为：划分加工阶段；工序适当集中；加工设备以通用设备为主，采用专用夹具。2、确定毛坯、绘制毛坯简图2.1确定毛坯种类：零件材料为HT200。考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，生产类型为大批生产，故选择砂型机器造型铸件毛坯。查机械制造技术基础课程设计指南第120页表5-3选用铸件尺寸公差等级为CT-10。2.2确定毛坯的尺寸公差和机械加工余量：查机械制造技术基础课程设计指南，选用加工余量为MA-H级，并查表2.2-4确定各个加工面的铸件机械加工余量，铸件的分型面的选用及加工余量，如下表所示：项目/mm机械加工余量/mm尺寸公差/mm备注32上端面表2-31.4表2-4支座下底端面表2-31.4表2-432左右端面表2-30.5表2-420孔内表面表2-30.5表2-42.3绘制毛坯简图：3、拟定零件工艺路线3.1定位基准的选择： 粗基准的选择：以零件的底面为主要的定位粗基准，以两个旁孔外圆表面为辅助粗基准。精基准的选择：考虑要保证零件的加工精度和装夹准确方便，依据“基准重合”原则和“基准统一”原则，以粗加工后的底面为主要的定位精基准，以两个旁孔外圆柱表面为辅助的定位精基准。下端面既是装配基准又是设计基准，用它作为精基准，面积大定位稳定可靠；3.2表面加工方法的确定：根据气门摇杆轴支座零件图上各加工表面的尺寸精度和表面粗糙度，确定加工件各表面的加工方法如表加工表面尺寸精度表面粗糙度加工方案32上端面IT1012.5粗铣支座下底端面IT96.3 粗铣精铣32左右端面IT71.6粗铣精铣13 内表面IT1012.5钻铰20 内表面IT1212.5钻铰3mm 轴向槽IT1012.5精铣体其他各表面IT1312.5粗铣 3.3加工阶段的划分：该零件加工质量要求较高，可将加工阶段划分成粗加工，半精加工和精加工几个阶段。这是由于粗加工工序的切削余量大，因此切削力、夹紧力必然大，加工后容易产生变形。粗、精加工分开后，粗加工产生的变形可以在半精加工中修正；半精加工中产生的变形可以在精加工中修正。这样逐步减少加工余量，切削力及内应力的作用，逐步修正加工后的变形，就能最后达到零件的技术条件。3.4工序的集中和分散：气门摇杆轴支座加工工序安排应注意两个影响精度的因素：（1）气门摇杆轴支座的刚度比较低，在外力作用下容易变形；（2）铸件切削时会产生较大的残余内应力。因此在气门摇杆轴支座加工工艺中，各主要表面的粗精加工工序一定要分开，且采用大批生产，减少辅助时间，所以采用工序集中原则。3.5工序顺序的安排：3.5.1、机械加工工序 （1）先基准后其他 （2）先粗后精 （3）先主后次 （4）先面后孔 3.5.2、热处理工序3.5.3、辅助工序3.6确定工艺路线：表3-2 气门摇杆轴支座工艺路线及设备、工装的选用工序号工序名称机床设备刀具量具1铣支座上端面X5020A立式铣床端面铣刀游标卡尺2粗铣支座下端面X5020A立式铣床端面铣刀游标卡尺3精铣支座下端面X5020A立式铣床端面铣刀游标卡尺4粗铣支座32左右表面X5020A立式铣床端面铣刀游标卡尺5精铣支座32左右表面X5020A立式铣床端面铣刀游标卡尺6粗磨支座32左右表面M7350立式磨床砂轮游标卡尺7精磨支座32左右表面M7350立式磨床砂轮游标卡尺8加工13的孔Z5125A立式钻床13麻花钻，铰刀塞规卡尺、内径百分表9加工20的孔Z5125A立式钻床20麻花钻扩刀，铰刀塞规卡尺、内径百分表10锪有平行度要求表面X62W 立式锪床锪刀游标卡尺11倒角平锉深度游标卡尺12精铣3mm 轴向槽X62组合夹具或专用工装槽铣刀卡规，深度游标卡尺13清洗清洗机14检验百分表,三用游标卡尺检验样板,三棱平尺塞规4、加工余量、工序尺寸和公差的确定4.1确定加工余量 确定工序尺寸及其公差213mm孔各工序尺寸及其公差（根据机械制造技术基础课程设计指导教程 表229表230）工序名称工序基本余量公差等级尺寸工差工序尺寸表面粗糙度钻12.0IT120.18 12.5铰0.95IT100.0712.5由上可得该工序各工步的工序尺寸及工差分别为钻：mm，铰：mm5、切削用量、时间定额的计算5.1加工213mm孔 5.1.1 、 钻213mm孔 选用钻床Z5125 根据机械制造工艺设计手册表2.438(41)选取数据钻头直径D = 20 mm 切削速度V = 0.99 mm/s切削深度ap = 10 mm 进给量f = 0.12 mm/r则主轴转速n = 1000v/D = 945 r/min根据表3.130 按机床选取n = 1000 r/min则实际钻削速度V = Dn/（100060） = 1.04 m/s 钻削工时为：按表2.57L = 78 mm L1 = 1.5 mm L2 = 2.5mm基本时间tj = L/fn = (78+1.5+2.5)/(0.121000) = 0.68 min按表2.541 辅助时间ta = 0.680.18=0.123min按表2.54 其他时间tq = 0.2 min 5.1.2、铰213mm孔 选用钻床Z5125根据机械制造工艺设计手册表2.481选取数据铰刀直径D = 30 mm 切削速度V = 0.22 m/s切削深度ap = 0.10 mm 进给量f = 0.8 mm/r则主轴转速n = 1000v/D = 140 r/min根据表3.131 按机床选取n = 200 r/min则实际切削速度V = Dn/（100060） = 0.32 m/s 铰削工时为： 按表2.57L=78 mm L1 =0 L2=3 mm基本时间tj = L/fn = (78+3)/(0.8200) = 0.52 min按表2.541 辅助时间ta = 0.52 0.18=0.093min 6、机床夹具设计6.1 213mm孔夹具设计：为了提高劳动生产率，保证加工质量，降低劳动强度，需要设计专用夹具。经过与指导老师协商，钻213mm孔的钻床专用夹具。由气门摇杆轴支座工作图可知，工件材料为 HT200，年产量6000件。根据设计任务的要求，本夹具将用于Z3025摇臂钻床。刀具为麻花钻。6.1.1问题的指出：本夹具主要钻213mm孔，内表面有粗糙度要求，由于工艺要求不高，因此，在本道工序加工时，主要应考虑如何提高劳动生产率，降低劳动强度。6.1.2夹具设计：（1）定位基准的选择由零件图可知，在钻213mm孔之前，气门摇杆轴支座的两个上下端面、13mm孔的两侧面都已加工，且表面粗糙要求较高。为了使定位误差为零，按基准重合原则选气门摇杆轴支座的下端面为设计基准。对213mm孔为对称分布的外圆柱表面再加底面进行定位，从而使各个表面和轴槽均完全定位。为了提高加工效率，现决定采用联动夹紧工件快换装置，并采用快换钻套以利于在钻稳定加工。（2）夹紧方案由于零件小，所以采用开口垫圈的螺旋夹紧机构，装卸工件方便、迅速。（3）夹具体设计夹具体的作用是将定位、夹具装置连接成一体，并能正确安装在机床上，加工时，能承受一部分切削力。夹具体为铸造件，安装稳定，刚度好，但制造周期较长。（4）切削力及夹紧力的计算 切削力的计算：，由组合机床（表7-24）得：刀具：高速钢麻花钻头，尺寸为13.5。 则轴向力：见工艺师手册表28.4F=Cdfk3.1 式中： C=420， Z=1.0, y=0.8, f=0.35 k=(F=420转矩T=Cdfk式中: C=0.206, Z=2.0, y=0.8T=0.206功率 P=在计算切削力时,必须考虑安全系数,安全系数 K=KKKK式中 K基本安全系数，1.5; K加工性质系数，1.1;K刀具钝化系数, 1.1;K断续切削系数, 1.1则 F=KF=1.5夹紧力的计算：由机床夹具设计手册（表1-2-25）得：用扳手的六角螺母的夹紧力：M=8mm, P=1.75mm，L=140mm,作用力：F=70N，夹紧力：W0=5380N所以, 由于夹紧力大于切削力，钻削时工件不会转动,故本夹具可安全工作。6.2定位误差分析: 由加工工序知，加工213mm孔。夹具的主要定位元件为销十2大平面，由于大平面的设计基准与定位基准重合，故其尺寸无基准不重合度误差。销有基准不重合误差Dj=d/s
