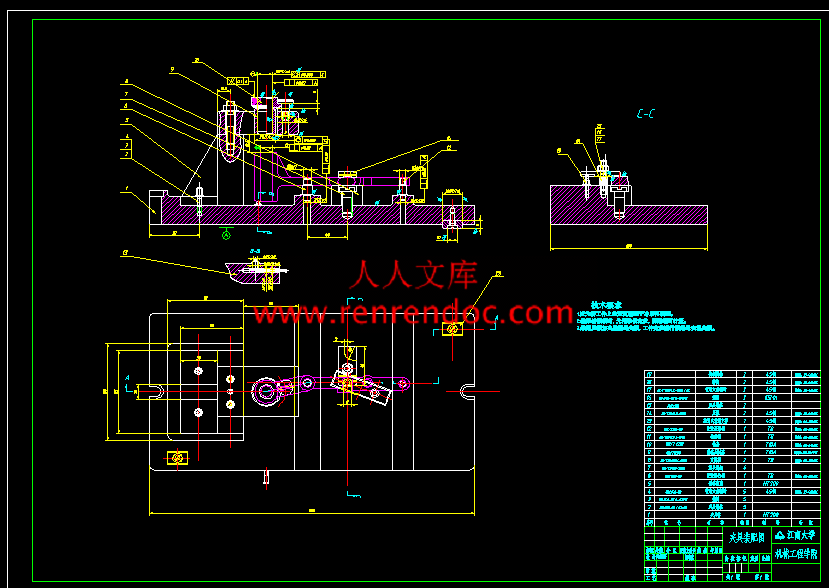

钻Φ12孔夹具装配图.dwg---(点击预览)

调速杠杆（135调速器）零件的机械加工工艺及钻Φ12孔夹具设计说明书.doc---(点击预览)

说明书.doc---(点击预览)

工艺过程卡片.doc---(点击预览)

工艺卡.doc---(点击预览)

135调速器零件图.gif---(点击预览)

135调速器零件图.dwg---(点击预览)

135调速器毛坯图.dwg---(点击预览)

压缩包内文档预览：

编号：271378 类型：共享资源大小：712.33KB 格式：RAR 上传时间：2014-04-04 上传人：上*** IP属地：江苏

80
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 调速杠杆调速器零件机械加工工艺 12 十二设计

资源描述：

调速杠杆（135调速器）零件的机械加工工艺及钻Φ12孔夹具设计

16页 6300字数+说明书+工艺卡片+工序卡片+4张CAD图纸

工艺卡.doc

工艺过程卡片.doc

调速杠杆（135调速器）零件的机械加工工艺及钻Φ12孔设计说明书.doc

钻Φ12孔夹具装配图.dwg

钻Φ12孔夹具零件图.dwg

135调速器毛坯图.dwg

135调速器零件图.dwg

　　一、序言

　　二、零件分析

　　三、工艺规程设计

四、机械加工余量、工序尺寸及毛

皮尺寸的确定

　　五、确立切削量及基本工时

　　六、夹具设计

　　七、设计总结

八、参考书目

一、序言

　　机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。

就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力。

由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。

二、零件的工艺分析

(一)、零件的作用

　　题目所给的零件是调速杠杆，主要作用是用于连接调速器，对侧面加工要求低，对下孔的的加工精度要求比较高，尤其是φ12mm的孔有粗糙度的要求高，加工有困难但是毛坯直接铸造出，可降低难度。零件图及零件的三维图分别如图1和图2。(二)、零件的工艺分析

　　　通过对该零件的重新绘制，知道图样的视图正确，完整尺寸，公差及技术要求齐全。但下表面的精度较高。要进行精铣才能达到粗糙度要求。

该零件属于杆类零件，它的侧面都是直接铸造出来的，在加工时很方便，但要同时保证孔的平行度和同轴度比较困难，但毛坯基本确定位置，所以简单了许多

(三)、零件的生产类型

零件为成批及大批量生产，毛坯铸造出来。

三、工艺规程设计

（一）、确定毛坯的制造形式

零件材料为30钢，考虑零件结构比较简单，但形状结构比较复杂，故选择铸件毛坯。

（二）、基面的选择

基面选择是工艺规程设计中的重要工作之一。基面选择得正确与合理可以使加工质量得到保证，生产率得以提高。否则，加工工艺过程中会问题百出，更有甚者，还会造成零件的大批报废，是生产无法正常进行。

（1）、粗基准的选择。对于零件而言，尽可能选择不加工表面为粗基准。而对有若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。根据这个基准选择原则，现选杠杆的下表面为粗基准，利用定位销定位。

（2）、精基准的选择。主要应该考虑基准重合的问题。当设计基准与工序基准不重合时，应该进行尺寸换算，这在以后还要专门计算，此处不再重复。

　（三）、制定工艺路线

制定工艺路线得出发点,应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证,在生产纲领已确定的情况下,可以考虑采用万能性机床配以专用夹具,并尽量使工序集中来提高生产率。除此之外，还应当考虑经济效果，以便使生产成本尽量下降。

工艺路线方案：

工序一：先铸件回火

工序二：以下表面定位，粗铣上表面

工序三：以上表面定位，粗铣下表面

工序四：以外圆面和下端面定位，粗镗φ6mm的圆和φ8的圆

工序六：粗镗半精镗和精镗φ6mm，在粗镗半精镗和精镗φ8mm的内孔，

工序七: 以下端面和加工好的孔定位粗加工φ12内孔

工序八：半精铰工φ12 ，精铰工φ12内孔

工序八：以φ12内孔和外圆面定位铣槽

工序九：加工各倒

工序十：去毛刺，检验



内容简介：: 机械加工工序1卡片机械加工工序卡片产品型号零（部件）图号产品名称调速杠杆零（部件）名称共 1页第1 页车间工序号工序名材料牌号1粗车30钢毛坯种类毛坯外型尺寸每毛坯可制件数每件台数铸件165*16*1521设备名称设备型号设备编号同时加工件数卧式车床Ca61402夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序时间/s准终单件56.8工序步工步内容工艺装备主轴转速/r.min-1切削速度 /m. min-1进给量/mm.r背吃刀量/mm进给次数工步工时/s机动辅助 1 粗车8和6圆孔的端面， YG6 90偏刀，游标卡尺3201050.81325.71.42 2粗车12圆孔的端面3201050.80.58 3 粗车8和6圆孔另个一端面，3201050.81318.11.52 4精车12圆孔的一端面3201050.80.58设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期2009.06.25机械加工工序2片机械加工工序卡片产品型号零（部件）图号产品名称调速杠杆零（部件）名称共 1 页第 1页车间工序号工序名材料牌号2粗车30钢毛坯种类毛坯外型尺寸每毛坯可制件数每件台数铸件18x9x421设备名称设备型号设备编号同时加工件数卧式车床Ca61401夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序时间/s准终单件21工序步工步内容工艺装备主轴转速/r.s-1切削速度 /m. s-1进给量/mm.min-1背吃刀量/mm进给次数走刀长度mm工步工时/s机动辅助 1 粗车端面YG6 90偏刀，游标卡尺3201050.3811358.81.842粗车倾斜角51600.131.50.081353.01.96设计（日期）审核（日期）标准（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期2009.06.25机械加工工序3片机械加工工序卡片产品型号零（部件）图号产品名称调速杠杆零（部件）名称共 1 页第 1页车间工序号工序名材料牌号3钻孔30钢毛坯种类毛坯外型尺寸每毛坯可制件数每件台数铸件165x16x1521设备名称设备型号设备编号同时加工件数Z535立式铣床Z5351夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序时间/s准终单件21工序步工步内容工艺装备主轴转速/r.s-1切削速度 /m. s-1进给量/mm.min-1背吃刀量/mm进给次数走刀长度mm工步工时/s机动辅助 1 钻孔至7.8 直柄麻花钻10.50.170.381.91358.81.842粗铰孔至7.9610.50.131.50.081353.01.96 3精铰孔至810.50.140.50.021353.01.96 4 钻孔至5.8 直柄麻花钻10.50.170.381.91358.81.84 5精铰孔至610.50.140.50.021353.01.96 6 钻孔至11直柄麻花钻10.50.170.381.91358.81.84 7扩孔至11.8510.50.160.380.081353.01.968粗铰孔至11.9510.50.131.50.081353.01.96 9精铰孔至1210.50.140.50.021353.01.9610粗绞孔至12.510.50.131.50.081353.01.96设计（日期）审核（日期）标准（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期2009.06.25机械加工工序4片机械加工工序卡片产品型号零（部件）图号产品名称调速杠杆零（部件）名称共 1 页第 1页车间工序号工序名材料牌号4铣槽30钢毛坯种类毛坯外型尺寸每毛坯可制件数每件台数铸件58x24x2421设备名称设备型号设备编号同时加工件数Z535立式钻床Z5351夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序时间/s准终单件21工序步工步内容工艺装备主轴转速/r.s-1切削速度 /m. s-1进给量/mm.min-1背吃刀量/mm进给次数走刀长度mm工步工时/s机动辅助 1 粗铣后半精铣剩0.5 高速钢镶齿三面刃铣刀10.50.170.381.91358.81.842半精铣10.50.131.50.081353.01.96设计（日期）审核（日期）标准（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期2009.06.25机械加工工艺过程卡片江南大学机械加工工艺过程卡片产品型号零件图号产品名称零件名称杠杆共1页第1页材料牌号45钢毛坯种类铸件毛坯外形尺寸158.5mmx16mmx15mm每坏件数1每台件数1备注工序号工序名称工序内容车间工段设备工艺装备工序时间准终单件1铸造专用夹具2时效处理专用夹具3粗铣粗铣8，6，12右端面X62卧式铣床专用夹具描图4半精铣半精铣8，6，12左端面X62卧式铣床专用夹具5半精铣半精铣8，6，12右端面X62卧式铣床专用夹具6钻孔钻6H9孔Z535立式钻床专用夹具描校7扩孔扩6H9孔Z535立式钻床专用夹具8粗铰孔粗铰6H9孔Z535立式钻床专用夹具9精铰孔精铰6H9孔Z535立式钻床专用夹具10钻孔钻8H9与12H7孔Z535立式钻床专用夹具底图号11粗铰孔粗铰8H9与12H7孔Z535立式钻床专用夹具12精铰孔半精铰8H9与12H7孔Z535立式钻床专用夹具13粗铣粗铣尺寸16的槽Z535立式钻床专用夹具14粗铣粗铣尺寸12.5的槽X62卧式铣床专用夹具15粗铣粗铣凸台X62卧式铣床专用夹具16磨外圆用砂纸打磨外圆砂纸17去毛刺去除全部毛刺18终检按零件图要求全面检查装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期2008.7.4中北大学课程设计说明书I目录目录1 引言.22 零件的工艺分析.32.1 零件的作用.32.2 零件的工艺分析.32.3 零件的生产类型.33 工艺规程设计.43.1 确定毛坯的制造形式.43.2 基面的选择.43.3 制定工艺路线.54 机械加工余量、工序尺寸及毛胚尺寸的确定.64.1 毛胚的基本尺寸确定.64.2 各工序之间的加工余量及公差.65 确立切削量及基本工时.96 夹具设计.157 设计小结.178 参考书目.18中北大学课程设计说明书1图 1 调速杠杆（135 调速器）零件图中北大学课程设计说明书21 引言机械制造工程学课程设计是教学的一个重要环节，也是我们学完大学全部的基础课、技术基础课以及大部分专业课之后所进行的一项培养我们机械设计与制造能力的重要实践和活动。这让我们在课程设计之前对所学的课程进行一次深入的综合性的了解和复习，也是一次理论联系实际的训练。因此，它在我们大学生活占有重要地位。课程设计的主要目的：（1）通过课程设计使我们综合运用机械制造工程学课程及相关专业的知识，起到巩固融会贯通及拓展有关机械制造方面知识的作用，树立正确的设计思路。（2）通过课程设计的实践，培养了学生分析和解决工程实际能力的，使我们掌握机械零件的设计、加工及检验方法。（3）提高了我们设计和分析的能力，如计算能力、绘图能力、计算辅助设计能力等。同时，也使我们熟悉设计手册的使用。（4）就我个人而言，初步具备了设计一个中等复杂难度的零件的工艺规程的能力和基本原理及方法，也是熟悉和运用有关手册、图表等技术资料的一次实践机会。希望这次课程设计对自己未来从事的工作进行一次适应性的训练，从中锻炼自己分析问题、解决问题的能力。为今后参加工作打下一个良好的基础。由于能力有限，设计尚有许多不足之处，恳请老师批评指正。中北大学课程设计说明书32 零件的工艺分析2.1 零件的作用题目所给的零件是调速杠杆，主要作用是用于连接调速器，对侧面加工要求低，对下孔的加工精度要求比较高，尤其是的孔有粗糙度的要求高，加工有困难但是毛胚直接mm12铸造出，可降低难度。零件图及零件的三维图分别如图 1 和图 2。图 2 调速杠杆（135 调速器）三维图2.2 零件的工艺分析通过对该零件的重新绘制，知道图样的视图正确，完整尺寸，公差及技术要求齐全。但下表面的精度较高。要进行精铣才能达到粗糙度要求。该零件属于杆类零件，它的侧面都是直接铸造出来的，在加工时很方便，但要同时保证孔的平行度和同轴度比较困难，但毛坯基本确定位置，所以简单了许多。2.3 零件的生产类型零件为成批及大批量生产，毛坯铸造出来。中北大学课程设计说明书43 工艺规程设计3.1 确定毛坯的制造形式零件材料为 30 钢，考虑零件结构比较简单，但形状结构比较复杂，故选择铸件毛坯。调速杠杆（135 调速器）毛坯图如图 2 所示。图 2 调速杠杆（135 调速器）毛坯图3.2 基面的选择基面选择是工艺规程设计中的重要工作之一。基面选择得正确与合理可以使加工质量得到保证，生产率得以提高。否则，加工工艺过程中会问题百出，更有甚者，还会造成零件的大批报废，是生产无法正常进行。（1）粗基准的选择。对于零件而言，尽可能选择不加工表面为粗基准。而对有若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。根据这个基准选择原则，现选杠杆的下表面为粗基准，利用定位销定位。（2）精基准的选择。主要应该考虑基准重合的问题。当设计基准与工序基准不重合时，中北大学课程设计说明书5 应该进行尺寸换算，这在以后还要专门计算，此处不再重复。3.3 制定工艺路线制定工艺路线得出发点，应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证，在生产纲领已确定的情况下，可以考虑采用万能性机床配以专用夹具，并尽量使工序集中来提高生产率。除此之外，还应当考虑经济效果，以便使生产成本尽量下降。工艺路线方案：工序一：先铸件回火工序二：以下表面定位，粗铣上表面工序三：以上表面定位，粗铣下表面工序四：以外圆面和下端面定位，粗镗 6mm 的圆和 8 的圆工序五：粗镗半精镗和精镗 6mm，在粗镗半精镗和精镗 8mm 的内孔工序六：以下端面和加工好的孔定位粗加工 12 内孔工序七：半精铰工 12，精铰工 12 内孔工序八：以 12 内孔和外圆面定位铣槽工序九：加工各倒工序十：去毛刺，检验中北大学课程设计说明书64 机械加工余量、工序尺寸及毛胚尺寸的确定4.1 毛胚的基本尺寸确定杠杆零件材料为 30 钢，硬度 187217HB，生产批量成批及大批量，铸造毛坯。查铸件尺寸公差与机械加工余量确定步骤如下：1.求最大轮廓尺寸根据零件图计算轮廓尺寸，长 158.5mm，宽 16mm，高 9mm。故最大轮廓尺寸为158.5mm。2.选取公差等级 CT由表 5-1 铸造方法按机器造型，铸件材料按铸铁得公差等级 CT 范围 8-12 级，取 9 级。3.求铸件尺寸公差根据加工面的基本尺寸和铸件公差等级 CT，由表 5-3 得，公差带相对于基本尺寸对称分布。4.求机械加工余量等级由表 5-5 知铸铁用砂型铸造机器造型和壳体的方法选得机械加工余量等级 E-G 级，取为F 级。5.求 RNA对所有加工表面取同一个数值，由表 5-4 查最大轮廓尺寸为 158.5mm，机械加工余量等级为 F 级，得 RNA 数值为 1.5mm。6求毛坯基本尺寸底面为单侧加工，算得：R=F+RNA+CT/2=9+21.5+3=15，圆整为 15mm。4.2 各工序之间的加工余量及公差1、粗铣下表面的加工余量及公差表 1 粗铣下表面的加工余量及公差工序间工序间工序名称工序间余量/mm经济精度/mm表面粗糙度Ra /mm工序间尺寸/mm尺寸、公差/mm表面粗糙度Ra /m粗铣31125990.0512.5铸造0.4150.4中北大学课程设计说明书72、粗铣上表面的加工余量及公差表 2 粗铣上表面的加工余量及公差工序间工序间工序名称工序间余量/mm经济精度/mm表面粗糙度 Ra /mm工序间尺寸 /mm尺寸、公差/mm表面粗糙度Ra /m粗铣31125990.0512.5铸造0.415150.43、钻孔、粗铰 6 孔的加工余量及公差表 3 钻孔、粗铰 6 孔的加工余量及公差工序间工序间工序名称工序间余量/mm经济精度/mm表面粗糙度 Ra /mm工序间尺寸/mm尺寸、公差/mm表面粗糙度Ra /m粗铰0.296.3660.036.3钻孔5.81212.512.5铸造04、钻孔、粗铰、精铰 8 孔的加工余量及公差表 4 钻孔、粗铰、精铰 8 孔的加工余量及公差工序间工序间工序名称工序间余量/mm经济精度/mm表面粗糙度 Ra /mm工序间尺寸/mm尺寸/公差/mm表面粗糙度Ra /m精铰0.0496.386.3粗铰0.161012.57.960.1612.5钻孔7.81212.57.87.825铸造0中北大学课程设计说明书85、钻孔、粗铰、精铰 12 孔的加工余量及公差表 5 钻孔、粗铰、精铰 12 孔的加工余量及公差工序间工序间工序名称工序间余量/mm经济精/mm表面粗糙度 Ra /mm工序间尺寸 /mm尺寸、公差/mm表面粗糙度Ra /m精铰0.0573212123.2粗铰0.186.311.9511.956.3扩孔0.85106.311.8511.856.3钻孔111212.5111112.5铸造06、粗铣槽的加工余量及公差表 6 粗铣槽的加工余量及公差工序间工序间工序名称工序间余量/mm经济精度/mm表面粗糙度 Ra /mm工序间尺寸/mm尺寸、公差/mm表面粗糙度Ra /m粗铣 20.51025202025粗铣 11.51025191925铸造1216167、粗镗 12.5 孔表 7 粗镗 12.5 孔的加工余量及公差工序间工序间工序名称工序间余量/mm经济精度/mm表面粗糙度 Ra /mm工序间尺寸 /mm尺寸、公差/mm表面粗糙度Ra /m粗镗0.25122512.512.525铸造712128、其他尺寸直接铸造得到。由于本设计规定的零件为大批量生产，应该采用调整加工。因此在计算最大、最小加工余量时应按调整法加工方式予以确认。中北大学课程设计说明书95 确立切削量及基本工时工序一：热处理工序二：铣下表面(粗铣)工件材料：30 号钢，铸造。加工要求：粗铣毛坯下端面。机床：X51 立式铣床。刀具：W18Cr4V 硬质合金钢端铣刀，牌号 YG6。铣削宽度，深度，915ea6pa故跟据切削手册取刀具直径。选择刀具前角 o5、后角 o8，mmd100副后角 o=8，刀齿斜角 s=10，主刃 Kr=60，过渡刃，副刃 Kr=530rK过渡刃宽，z=8。mmb12. 切削用量1）铣削深度因为切削量较小，故可以选择 ap=2.0mm，二次走刀即可完成所需长度。2）每齿进给量机床功率为 4.5kw。查切削手册0.140.24mm/z。由于是对称铣，zf选较小量。zmmfz18. 03）查后刀面最大磨损查切削手册表 3.7，后刀面最大磨损 1.01.2mm。查切削手册表 3.8，寿命及寿命 T=180min4）计算切削速度按切屑手册 vpueyzxpmqvckzafaTdCVvvvvv算得 Vc16.8m/min，n=50r/min据 XA6132 铣床参数，选择 nc=65r/min，则实际切削速度Vc=3.14*10*65/1000=2m/min=0.03m/s实际进给量为mm/min6 .1565803. 0ZMf根据 X51 立式铣床工作台进给量表（表 5-73）选择25mm/minZMf中北大学课程设计说明书10则实际每齿进给量为 f=15.6/8*60=0.03mm/z5)校验机床功率根据机制指南表 2-18，铣削时的功率（单位为 KW）为ccccccpqpupxpyppckvzdmfCP310式中，0 . 1cpy，65. 0cpx，83. 0cpu，0cpq，83. 0f30CPC则 Pc=0.125KW4.5Kw最终确定mmap0 . 2，min/65rnc，smVc/03. 0，zmmf/03. 026）计算基本工时ajqnfzllBT)cos(21=0.492s工序三铣杠杆上端面1 粗铣加工材料：30 号钢，铸造加工要求：粗铣毛坯下端面。机床：X51 立式铣床。刀具：8Cr4V 硬质合金钢端铣刀，牌号 YG6。铣削宽度，深度 ap=6,故据915ea（切削手册）取刀具直径 do=10mm。选择刀具前角 o5，后角 o8，副后角o=8，刀齿斜角 s=10，主刃 Kr=60，过渡刃 Kr=30，副刃 Kr=5过渡刃宽， z=8。mmb12. 切削用量1）铣削深度因为切削量较小，故可以选择=2.0mm，二次走刀即可完成所需长度。pa2）每齿进给量机床功率为 4.5kw。查切削手册0.140.24mm/z。由于是对称铣，zf选较小量mm/z。18. 0zf3）查后刀面最大磨损查切削手册表 3.7，后刀面最大磨损为 1.01.2mm。查切削手册表 3.8，寿命及寿命 T=180min。中北大学课程设计说明书114）计算切削速度按切削手册vpueyzxpmqvckzafaTdCVvvvvv算得 Vc16.8m/min，n=50r/min,据 XA6132 铣床参数，选择 nc=65r/min，则实际切削速度：Vc=3.141065/1000=2m/min=0.03m/s,实际进给量为：fMz = 0.03865=15.6mm/min根据 X51 立式铣床工作台进给量表（表 5-73）选择25mm/minZMf则实际每齿进给量为 f=15.6/8*60=0.03mm/z5)校验机床功率根据机制指南表 2-18，铣削时的功率（单位为 Kw）为ccccccpqpupxpyppckvzdmfCP310式中，30CPC0 . 1cpy65. 0cpx83. 0cpu0cpq8 . 0f则 Pc=0.125KW4.5Kw最终确定mmap0 . 2，min/80rnc，smVc/65. 0，zmmf/21. 026）计算基本工时ajqnfzllBT)cos(21=0.492s工序四钻、铰 6 孔加工条件：30 号钢，b=197217MPa，硬度 190 左右，铸件。加工要求：钻、扩、铰 6 孔。机床：Z550 型立式钻床。1.选择钻头选择高速钢麻花钻钻头，粗钻时 do=4mm，钻头采用双头刃磨法，后角 o11、二重刃长度=11mm，横刀长 b=5mm，弧面长 l=9mm，棱带长度 l1 = 3mm、2 = 120、b， = 30。100中北大学课程设计说明书122.选择切削用量（1）决定进给量查切屑手册f = 1.0 1.2mm/r按钻头强度选择 f = 2mm/ r 按机床强度选择 f = 0.53mm/ r最终决定选择 Z550 机床已有的进给量 f = 0.40mm/ r 经校验 Ff= 12260 24520 = Fmax校验成功。（2）钻头磨钝标准及寿命后刀面最大磨损限度（查切削手册）为 0.81.2mm，寿命 T = 140 min 扩孔后刀面最大磨损限度（查切削手册）为 0.91.4mm，寿命 T = 60 min 铰和精铰孔后刀面最大磨损限度（查切削手册）为 0.60.9mm，寿命 T = 120 min。（3）切削速度查切削手册20mm/ r 由于孔深与孔径比小于三，所以不需要乘以修正系数故cv 20mm/ rcvmin/47.3182014. 320100014. 310000rdvnc查切削手册机床实际转速为=351r/mincn故实际的切削速度rmmndVsc/04.22100014. 30（4）校验扭矩功率Mc= 362Nm Mm= 814.2Nm 所以 Mc MmPc= 4kw2mm/r，按机床强度选择 f = 0.93mm/最终决定选择机床已有的进给量 f = 0.9mm/ r，经校验= 6090 Fmax，校验成功。fF（2）钻头磨钝标准及寿命后刀面最大磨损限度（查切削手册）为 0.81.2mm，寿命 T = 4500s（3）切削速度查切削手册vc = 0.435m/ s 由于孔深与孔径比小于三，故不用乘以修正系数。min/14.554r/min25. 014. 3435. 0100014. 310000rdvns查切削手册机床实际转速为min/735rnc 故实际的切削速度 Vc=m/s=0.577m/s（4）校验扭矩功率Mc= 60Nm Mm= 144.2Nm 所以 Mc MmPc= 1.7 2.0kw PE 故满足条件，校验成立。3.计算工时min0635. 09 . 0735933njLtm由于所有工步所用工时很短，所以使得切削用量一致，以减少辅助时间。扩铰和精铰的切削用量如下：扩钻：n = 735r/ min f = 0.9mm/ r vc = 34.62m/ min d=11.85中北大学课程设计说明书14粗铰：n= 735r/ min f = 0.9mm/ r vc = 34.62m/ min d=11.95精铰：n= 735r/ min f = 0.9mm/ r vc = 34.62m/ min d=12工序六铣槽1. 粗铣加工条件机床：X51 立式铣床。刀具：整体硬质合金直柄立铣刀牌号 YG6。齿数 z=20，故据机制指南取刀具直径 do=2.5mm。2. 切削用量1）铣削深度因为切削量较小，故可以选择=1.2mm，一次走刀即可完成。pa2）每齿进给量机床功率为 2.8kw。查机制指南选 f=0.008mm/z。查机制指南表 5-148，后刀面最大磨损为 0.300.50mm。查机制指南表 5-149，寿命 T=60min，Vc35.3m/min，n=225r/min。根据 X51 立式铣床参数，选择 nc=200r/min，则实际切削速度 Vc=3.14*2.5*200/1000=31.4m/min=0.53m/s工作台每分钟进给量为：fMz = 0.008 20 200 = 32 mm/minzMjflllT21=0.492min3. 半精铣加工条件机床：X51 立式铣床刀具：整体硬质合金直柄立铣刀，牌号 YG6。齿数 z=20，故据机制指南取刀具直径 do=2.5mm。4. 切削用量1）、铣削深度因为切削量较小，故可以选择，一次走刀即可完成。mmap5 . 02）、每齿进给量机床功率为 2.8kw。查机制指南选 f=0.008mm/z。查机制指南表 5-148，后刀面最大磨损为 0.300.50mm。查机制指南表 5-149，寿命T=60minVc35.3m/min，n=321r/min，根据 X51 立式铣床参数，选择 nc=320r/min，则实际切削速度 Vc=3.14*2.5*320/1000=42.8m/min工作台每分钟进给量为0.008 20 320 = 38.5mm/minZMf中北大学课程设计说明书15min23. 021zMjflllT中北大学课程设计说明书166 夹具设计总述：夹具设计是本次设计的主要部分，每个人都不同，下面就以镗孔为例说明设计的有关说明。（1）定位方案工件以一面两销定位可以限制工件的六个自由度，实现完全定位，定位可靠。（2）夹紧机构根据生产力的要求，直接用螺纹夹紧可以减少夹紧机构的大小。（3）夹具与机床连接元件采用两个销与机床相连，用于保证正确方向，并配合恰当。（4）夹具体工件与机床由连接件相连，连接件的要求比较高。（5）结构特点结构简单，操作方便。但也存在加工时的困难，这有带改进。1）问题的提出在本道工序中，6、8、12 有粗糙度等级要求及公差要求。具体要求可以参见加工零件图纸。2）卡具设计1定位基准的选择出于定位简单和快速的考虑，选择阀腔下表面为定位基准，即以一个面和两个定位销定位，限制六个自由度。2切削力和卡紧力计算本步加工可按钻削估算卡紧力。实际效果可以保证可靠的卡紧。使用快速螺旋定位机构快速人工卡紧，调节卡紧力调节装置，即可指定可靠的卡紧力。3定位误差分析本工序采用三个定位销定位，是面定位。通过零件图纸我们可以知道，阀腔上表面的设计基准是下表面，那么设计基准与定位基准是重合的，故没有基准不重合误差，而且工件以平面定位是可以认为没有基准位移误差的。故本道工序的定位误差是可以忽略不计的。所以D=0mm4卡具设计及操作的简要说明卡具的卡紧力不大，故使用手动卡紧。在夹具的右边是用的两个单螺旋夹紧机构，左边是在一个凸台上安装两块衔铁来做为死挡铁来卡住工件。单中北大学课程设计说明书17螺旋机构是通过螺栓连接到夹具体上，同样凸台是通过螺钉连接到夹具体上。由于阀腔的定位面积比阀腔上表面的面积小，而且阀腔的下表面有很大一部分的面积都未用做定位，故为防止工件在加工过程中出现不应该有的晃动或移动，故设计了一个辅助支承，这样就加强了零件的刚度，有利于保证加工精度。中北大学课程设计说明书187 设计小结机械制造工艺学课程设计使我们学完了大学的全部基础课技术基础课以及大部分专业课之后进行的。这是我们在进行毕业设计值之前对所学各课程的一次深入的综合性的复习，也是一次理论联系实际的训练。因此，它在我们四年的大学生活中占有重要的地位。就我个人而言，我希望能通过这次课程设计对自己的四年的大学生活做出总结，同时为将来工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后自己的研究生生活打下一个良好的基础。总的说来,虽然在这次设计中自己学到了很多的东西，取得一定的成绩，但同时也存在一定的不足和缺陷，我想这都是这次设计的价值所在，以后的日子以后自己应该更加努力认真，以冷静沉着的心态去办好每一件事情!中北大学课程设计说明书198 参考书目1王先逵.机械制造工艺学（第 2 版）.北京.机械工业出版社，2006.12于大国.机械制造技术基础与机械制造工艺学课程设计教程.北京.国防工业出版社，2011.33孙丽媛.机械制造工艺及专用夹具设计指导（2 版）.北京.冶金工业出版社，2010.54侯德政.机械制造工艺课程设计指导书.北京.北京理工大学出版社，2010.55艾兴，肖诗纲.切削用量简明手册.北京:机械工业出版社机械制造技术基础课程设计说明书设计题目设计“调速杠杆（135调速器）”零件的机械加工工艺及工艺设备设计者班级学号指导教师机械制造工艺学课程设计任务书题目: 调速杠杆的机械加工工艺规则及工艺装备内容：1.零件图 1张 2.毛坯图 1张 3. 机械加工工艺过程综合卡片 1张 4. 结构设计装配图 1张 5. 结构设计零件图 1张 6. 课程设计说明书 1张目录一、序言二、零件分析三、工艺规程设计四、机械加工余量、工序尺寸及毛皮尺寸的确定五、确立切削量及基本工时六、夹具设计七、设计总结八、参考书目一、序言机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力。由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。二、零件的工艺分析(一)、零件的作用题目所给的零件是调速杠杆，主要作用是用于连接调速器，对侧面加工要求低，对下孔的的加工精度要求比较高，尤其是12mm的孔有粗糙度的要求高，加工有困难但是毛坯直接铸造出，可降低难度。零件图及零件的三维图分别如图1和图2。图一零件图图二立体图(二)、零件的工艺分析通过对该零件的重新绘制，知道图样的视图正确，完整尺寸，公差及技术要求齐全。但下表面的精度较高。要进行精铣才能达到粗糙度要求。该零件属于杆类零件，它的侧面都是直接铸造出来的，在加工时很方便，但要同时保证孔的平行度和同轴度比较困难，但毛坯基本确定位置，所以简单了许多(三)、零件的生产类型零件为成批及大批量生产，毛坯铸造出来。三、工艺规程设计（一）、确定毛坯的制造形式零件材料为30钢，考虑零件结构比较简单，但形状结构比较复杂，故选择铸件毛坯。（二）、基面的选择基面选择是工艺规程设计中的重要工作之一。基面选择得正确与合理可以使加工质量得到保证，生产率得以提高。否则，加工工艺过程中会问题百出，更有甚者，还会造成零件的大批报废，是生产无法正常进行。（1）、粗基准的选择。对于零件而言，尽可能选择不加工表面为粗基准。而对有若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。根据这个基准选择原则，现选杠杆的下表面为粗基准，利用定位销定位。（2）、精基准的选择。主要应该考虑基准重合的问题。当设计基准与工序基准不重合时，应该进行尺寸换算，这在以后还要专门计算，此处不再重复。（三）、制定工艺路线制定工艺路线得出发点,应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证,在生产纲领已确定的情况下,可以考虑采用万能性机床配以专用夹具,并尽量使工序集中来提高生产率。除此之外，还应当考虑经济效果，以便使生产成本尽量下降。工艺路线方案：工序一：先铸件回火工序二：以下表面定位，粗铣上表面工序三：以上表面定位，粗铣下表面工序四：以外圆面和下端面定位，粗镗6mm的圆和8的圆工序六：粗镗半精镗和精镗6mm，在粗镗半精镗和精镗8mm的内孔，工序七: 以下端面和加工好的孔定位粗加工12内孔工序八：半精铰工12 ，精铰工12内孔工序八：以12内孔和外圆面定位铣槽工序九：加工各倒工序十：去毛刺，检验四、机械加工余量、工序尺寸及毛皮尺寸的确定（一）、毛胚的基本尺寸确定：杠杆零件材料为30钢，硬度187217HB，生产批量成批及大批量，铸造毛坯。查铸件尺寸公差与机械加工余量确定步骤如下1.求最大轮廓尺寸根据零件图计算轮廓尺寸，长158.5mm，宽16mm，高9mm。故最大轮廓尺寸为158.5mm.。2.选取公差等级CT 由表5-1 铸造方法按机器造型，铸件材料按铸铁得公差等级CT范围8-12级，取9级3. 求铸件尺寸公差根据加工面的基本尺寸和铸件公差等级CT，由表5-3得，公差带相对于基本尺寸对称分布。4求机械加工余量等级由表5-5知铸铁用砂型铸造机器造型和壳体的方法选得机械加工余量等级E-G级，取为F级。5求RMA，对所有加工表面取同一个数值，由表5-4查最大轮廓尺寸为158.5mm，机械加工余量等级为F级，得RMA数值为1.5 mm6求毛坯基本尺寸：底面为单侧加工，算得：R= F+RMA+CT/2=9+21.5+3=15，圆整为15mm。（二）、各工序之间的加工余量及公差：1、粗铣下表面的加工余量及公差工序名称工序间余量/mm工序间工序间尺寸/ mm工序间经济精度/mm表面粗糙度/mm尺寸、公差/mm表面粗糙度/m粗铣31125990.0512.5铸造0.4150.402、粗铣上表面的加工余量及公差工序名称工序间余量/mm工序间工序间尺寸/ mm工序间经济精度/mm表面粗糙度/mm尺寸、公差/mm表面粗糙度/m粗铣31125990.0512.5铸造0.415150.43、钻孔、粗铰6孔的加工余量及公差工序名称工序间余量/mm工序间工序间尺寸/ mm工序间经济精度/mm表面粗糙度/mm尺寸、公差/mm表面粗糙度/m粗铰0.296.3666.3钻孔5.81212.512.5铸造04、钻孔、粗铰、精铰8孔的加工余量及公差工序名称工序间余量/mm工序间工序间尺寸/ mm工序间经济精度/mm表面粗糙度/mm尺寸、公差/mm表面粗糙度/m精铰0.0496.3886.3粗铰0.161012.57.960.1612.5钻孔7.81212.57.87.825铸造05、钻孔、粗铰、精铰12孔的加工余量及公差工序名称工序间余量/mm工序间工序间尺寸/ mm工序间经济精度/mm表面粗糙度/mm尺寸、公差/mm表面粗糙度/m精铰0.0573212123.2粗铰0.186.311.9511.956.3扩孔0.85106.311.8511.856.3钻孔111212.5111112.5铸造06.粗铣槽的加工余量及公差工序名称工序间余量/mm工序间工序间尺寸/ mm工序间经济精度/mm表面粗糙度/mm尺寸、公差/mm表面粗糙度/m粗铣20.51025202025粗铣1151025191925铸造1216167、粗镗12.5孔工序名称工序间余量/mm工序间工序间尺寸/ mm工序间经济精度/mm表面粗糙度/mm尺寸、公差/mm表面粗糙度/m粗镗0.25122512.512.525铸造712123. 其他尺寸直接铸造得到。由于本设计规定的零件为大批量生产，应该采用调整加工。因此在计算最大、最小加工余量时应按调整法加工方式予以确认。五、确立切削量及基本工时工序一：热处理工序二：铣下表面：（1）粗铣加件工条工件材料：30钢，铸造。加工要求：粗铣毛坯下端面。机床：X51立式铣床。刀具：W18Cr4V硬质合金钢端铣刀,牌号YG6。铣削宽度15=ae=9,深度ap=6,故据切削用量简明手册（后简称切削手册）取刀具直径do=10mm。选择刀具前角o5后角o8，副后角o=8，刀齿斜角s=10,主刃Kr=60,过渡刃Kr=30,副刃Kr=5过渡刃宽b=1mm, z=82. 切削用量1）铣削深度因为切削量较小，故可以选择ap=2.0mm，二次走刀即可完成所需长度。2）每齿进给量机床功率为4.5kw。查切削手册fz=0.140.24mm/z。由于是对称铣，选较小量fz=0.18mm/z。3）查后刀面最大磨损查切削手册表3.7，后刀面最大磨损为1.01.2mm。查切削手册表3.8，寿命及寿命T=180min4）计算切削速度按切削手册，V c= 算得 Vc16.8m/min，n=50r/min,据XA6132铣床参数，选择nc=65r/min, ,则实际切削速度 Vc=3.14*10*65/1000=2m/min=0.03m/s, 实际进给量为0.03*8*65=15.6mm/min根据X51立式铣床工作台进给量表（表5-73）选择25mm/min则实际每齿进给量为f=15.6/8*60=0.03mm/z5)校验机床功率根据机制指南表2-18,铣削时的功率（单位为Kw）为式中，30，1.0,则 189N, =0.03m/s,0.125 kw4.5 kw最终确定 ap=2.0mm，nc=65r/min,，V c=0.03m/s，f z=0.03mm/z6）计算基本工时。工序二铣杠杆上端面。（1）粗铣加件工条工件材料：30钢，铸造。加工要求：粗铣毛坯下端面。机床：X51立式铣床。刀具：W18Cr4V硬质合金钢端铣刀,牌号YG6。铣削宽度15=ae=9,深度ap=6,故据切削用量简明手册（后简称切削手册）取刀具直径do=10mm。选择刀具前角o5后角o8，副后角o=8，刀齿斜角s=10,主刃Kr=60,过渡刃Kr=30,副刃Kr=5过渡刃宽b=1mm, z=82. 切削用量1）铣削深度因为切削量较小，故可以选择ap=2.0mm，二次走刀即可完成所需长度。2）每齿进给量机床功率为4.5kw。查切削手册fz=0.140.24mm/z。由于是对称铣，选较小量fz=0.18mm/z。3）查后刀面最大磨损查切削手册表3.7，后刀面最大磨损为1.01.2mm。查切削手册表3.8，寿命及寿命T=180min4）计算切削速度按切削手册，V c= 算得 Vc16.8m/min，n=50r/min,据XA6132铣床参数，选择nc=65r/min, ,则实际切削速度 Vc=3.14*10*65/1000=2m/min=0.03m/s, 实际进给量为0.03*8*65=15.6mm/min根据X51立式铣床工作台进给量表（表5-73）选择25mm/min则实际每齿进给量为f=15.6/8*60=0.03mm/z5)校验机床功率根据机制指南表2-18,铣削时的功率（单位为Kw）为式中，30，1.0,则 189N, =0.03m/s,0.125 kw4.5 kw最终确定 ap=2.0mm，nc=65r/min,，V c=0.03m/s，f z=0.03mm/z6）计算基本工时。（1）粗铣工件材料：30钢加工要求：粗铣毛坯上端面。机床：X51立式铣床。刀具：W18Cr4V硬质合金钢端铣刀,牌号YG6。铣削宽度120=ae=90,深度ap=6,故据切削用量简明手册（后简称切削手册）取刀具直径do=160mm。选择刀具前角o5后角o8，副后角o=8，刀齿斜角s=10,主刃Kr=60,过渡刃Kr=30,副刃Kr=5过渡刃宽b=1mm, z=142. 切削用量1）铣削深度因为切削量较小，故可以选择ap=2.0mm，一次走刀即可完成所需长度。2）每齿进给量机床功率为4.5kw。查切削手册fz=0.140.24mm/z。由于是对称铣，选较小量fz=0.18mm/z。3）查后刀面最大磨损查切削手册表3.7，后刀面最大磨损为1.01.2mm。查切削手册表3.8，寿命及寿命T=180min4）计算切削速度按切削手册，V c=算得 Vc28.8m/min，n=80r/min,据XA6132铣床参数，选择nc=80r/min, ,则实际切削速度 Vc=3.14*160*80/1000=40m/min=0.65m/s, 实际进给量为mm/min根据X51立式铣床工作台进给量表（表5-76）选择190mm/min则实际每齿进给量为mm/z5)校验机床功率根据机制指南表2-18,铣削时的功率（单位为Kw）为式中，30，1.0,则 489 N, =0.65m/s,0.125 kw2mm/r, 按机床强度选择最终决定选择机床已有的进给量经校验校验成功。（2）钻头磨钝标准及寿命后刀面最大磨损限度（查切）为0.81.2mm，寿命（3）切削速度查切，由于孔深与孔径比小于三，故不用乘以修正系数， =554.14r/min查切机床实际转速为故实际的切削速度vc=m/s=0.577m/s（4）校验扭矩功率所以故满足条件，校验成立。.计算工时由于所有工步所用工时很短，所以使得切削用量一致，以减少辅助时间。扩铰和精铰的切削用量如下：扩钻： d=7.96铰孔： do =8mm 工序五钻、扩、铰M12的孔加工条件：30钢，b=197217MPa，硬度190左右，铸件。加工要求：钻、扩、铰M12孔机床：Z550型立式钻床 1. 选择钻头选择高速钢麻花钻钻头，粗钻时do=10mm，钻头采用双锥、修磨横刃、棱带磨法。后角o11，双重刃长度b=4.5mm横刃长b=2.5mm,弧面长度l=6mm,棱带长度 2.选择切削用量（1）决定进给量查切所以不用乘以修正系数， f=0.78-0.96mm/r 按钻头强度选择f2mm/r, 按机床强度选择最终决定选择机床已有的进给量经校验校验成功。（2）钻头磨钝标准及寿命后刀面最大磨损限度（查切）为0.81.2mm，寿命（3）切削速度查切，由于孔深与孔径比小于三，故不用乘以修正系数， =577.2r/min查切机床实际转速为故实际的切削速度vc= 0.577m/s（4）校验扭矩功率所以故满足条件，校验成立。.计算工时由于所有工步所用工时很短，所以使得切削用量一致，以减少辅助时间。扩铰和精铰的切削用量如下：扩钻： d=11.85粗铰： d=11.95精铰： d=12do =12mm工序五铣槽1. 粗铣加工条件机床：X51立式铣床。刀具：整体硬质合金直柄立铣刀,
