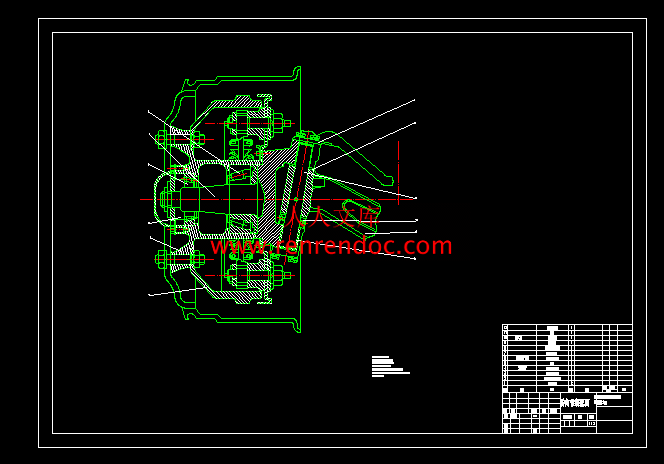

转向节装配图A1.dwg
转向节装配图A1.dwg

汽车前桥的设计【5张图纸】【优秀】

收藏

压缩包内文档预览:
预览图
编号:271465    类型:共享资源    大小:787.10KB    格式:RAR    上传时间:2014-04-05 上传人:上*** IP属地:江苏
35
积分
关 键 词:
汽车 前桥 设计 图纸 优秀
资源描述:

汽车前桥的设计

17页 7800字数+说明书+开题报告+任务书+5张CAD图纸

任务书.doc

前轴A0.dwg

封面.doc

开汽车前桥的设计题报告.doc

文献综述东.doc

汽车前桥的设计说明书.doc

装配图A0.dwg

诚信承诺书.doc

转向节A1.dwg

转向节主销A4.dwg

转向节装配图A1.dwg


目  录


1、 绪论1

1.1 汽车前桥的发展简史1

1.2课题的研究现状1

1.3 前桥的作用与组成1

1.4 前桥的设计步骤2

1.4.1前桥的结构形式2

1.4.2前桥设计2

2、前桥的概述和设计要求2

2.1 前桥简介2

2.2前桥的基本参数2

2.3前桥的设计要求3

2.3.1设计要求3

2.3.2结构参数3

3、前桥的结构4

3.1 前桥的结构概述4

3.2前桥的选择5

3.3 整车参数5

4、汽车前桥的设计计算6

4.1前桥在不同工作条件下的受力分析6

4.1.1汽车在制动时前梁的应力计算.7

4.1.2汽车在侧滑时前梁的应力计算9

4.2转向节在受力分析10

4.2.1汽车在制动时转向节的应力计算10

4.2.2汽车在侧滑时转向节的应力计算11

4.3其他零部件的选用11

5、结论12

6、参考文献13

7、致  谢14



摘  要

   中国改革开放以来,在农村实行家庭联产承包责任制的改革,使农村的经济空前活跃。农村的货运量和人口流动量急剧增加,加快了运输机械化成为农村经济发展的迫切需要,随之小型载货汽车也就应运而生,而前桥作为汽车上一个重要的零部件,也显得尤为重要。前桥一般位于汽车的前部,也称转向桥或驾驶桥。是通过悬架与车架相连,用以承受地面与车架之间的垂直载荷外,还承受制动力和侧向力以及这些力构成的力矩,并保证转向轮作正确的运动。在汽车使用中,转向桥的受力情况比较复杂,因此应具有足够的强度。如何保证转向车轮的正确定位角度,转向桥有足够的刚度,使操纵轻便并减轻轮胎的磨耗、汽车能快速平稳的行驶,就是一个重要问题。于是就有了本课题的研究和设计。本文首先对汽车前桥的发展历史做了相关描述,然后小型载货汽车的特点及国内外的发展现状进行了相关的描述,详细分析了前桥的组成和各部件的作用,之后对转向前桥做了详细的设计计算,主要计算了前梁、转向节等在制动和侧滑两种工况下的工作应力。本次设计的绘图均由CAD绘图完成。

关键字:汽车;  前桥;  前梁;  转向节



内容简介:
中国地质大学长城学院毕业设计任务书学生姓名袁云东学号05208315班 级机制3班指导教师于建波职称高级工程师单 位中国地质大学长城学院毕业设计题目汽车前桥的设计毕业设计主要内容和要求:前桥是汽车上一个重要的部分,主要包括转向节,转向主销,前轴等零部件,由于汽车的行驶过程中,前桥所处的工作环境恶劣,工作情况复杂,其承受的载荷也多为交变载荷,从而其零部件也容易出现疲劳裂纹甚至断裂现象。这就要求其在结构上必须有足够的强度、刚度和抗疲劳破坏的能力。车桥通过悬架与车架连接,支撑着汽车的大部分重量,并将车轮的牵引力或制动力,以及侧向力经过悬架传给车架。按照其使用功能划分,车桥可以分为转向桥、专项驱动桥、驱动桥和支撑桥。本次课题的主要内容就是要设计一个结构优良的非驱动桥,即转向桥整车参数:汽车总质量M(kg)前桥轴载重量(N)汽车质心至前桥中心线距离(mm)汽车质心至后轴中心线距离(mm)轴距L(mm)前轮距B(mm)前钢板弹簧座中心距s(mm)250085001800100028001350650主销中心距 (mm)汽车质心高度(mm)车轮滚动半径(mm)主销内倾角主销后倾角前轮外倾角前轮前束(mm)12008503506212毕业设计(论文)主要参考资料:1银金光 王宏主编 机械设计课程设计 北京:中国林业出版社,20062 黄余平主编.汽车构造教学图解.北京:人民交通出版社,20053 濮良贵 纪明刚主编 机械设计 北京:高等教育出版社,20064 肖永清 杨忠敏主编 汽车前桥及转向系统结构与维修 北京:国防工业出版社,20045 刘涛 主编 汽车设计 北京:北京大学出版社,20006 陈家瑞 主编 汽车构造 北京:机械工业出版社,20057 小林明 主编 汽车工程手册 北京:机械工业出版社,19968 成大先 主编 机械设计手册 北京:化学工业出版社,1993毕业设计(论文)应完成的主要工作:1、阅读设计任务书,明确设计要求、工作条件、内容和步骤;了解设计对象;阅读有关资料,明确课程设计的方法和步骤,初步拟定设计计划。2、根据任务书中所给参数和工作要求, 设计前桥整体结构。3、通过设计计算,确定各零件的主要参数和尺寸,一般包括前轴、转向节、转向节臂,转向节主销等。4、绘制主要零部件的图纸。毕业设计(论文)进度安排:序号毕业设计(论文)各阶段内容时间安排备注 1确定毕业设计题目,查阅并收集整理相关资料2010.11.-2010.12 2确定研究方法,分析处理数据,撰写论文大纲2011.1-2011.2 3构思论文内容,设计开题报告,完成论文初稿的撰写2011.3.-2011.4 4论文修改润色,完成论文终稿,送交指导老师评审,进行答辩2011.4.-2011.5课题信息:课题性质: 设计 论文 课题来源: 教学 科研 生产 其它发出任务书日期: 指导教师签名: 年 月 日教研室意见:教研室主任签名:年 月 日 学生签名: 中国地质大学长城学院 本 科 毕 业 设 计题目 汽车前桥设计 系 别 工程技术系 专 业 机械设计制造及其自动化 学生姓名 袁云东 学 号 05208315 指导教师 于建波 职 称 高级工程师 2012 年 5月 02日中国地质大学长城学院本科毕业设计文献综述系 别: 工程技术系 专 业: 机械设计制造及其自动化 姓 名: 袁云东 学 号: 05208315 2012年 3月 1日文献综述1、汽车前桥的概述汽车前桥是行驶系统的重要组成部分,它通过悬架与车架相连,两端安装汽车的转向车轮,用于支持车架并传递车轮与车架之间的各种作用力,并驱使转向节的摆动来实现汽车的转向。利用铰链装置使车轮偏转一定角度,以实现车辆转向的车桥称为转向桥,一般汽车都以前桥为转向桥,本题前桥即为转向桥。转向桥不仅能使装在前端的左右车轮偏转一定的角度来实现转向,还应能承受垂直载荷和由道路、制动等力产生的纵向力和侧向力以及这些力所形成的力矩。因此,转向桥必须有足够的强度和刚度。车轮转向过程中内部件之间摩擦力应该尽可能小,并且保证汽车转向轻便和方向的稳定性。2、前桥的研究意义前桥是汽车上一个重要的部分,主要包括转向节,转向主销,前轴等零部件,由于汽车的行驶过程中,前桥所处的工作环境恶劣,工作情况复杂,其承受的载荷也多为交变载荷,从而其零部件也容易出现疲劳裂纹甚至断裂现象。这就要求其在结构上必须有足够的强度、刚度和抗疲劳破坏的能力。车桥通过悬架与车架连接,支撑着汽车的大部分重量,并将车轮的牵引力或制动力,以及侧向力经过悬架传给车架。按照其使用功能划分,车桥可以分为转向桥、专项驱动桥、驱动桥和支撑桥。本次课题的主要内容就是要设计一个结构优良的非驱动桥,即转向桥。3、汽车前桥在我国的研究现状中国改革开放以来,在农村实行家庭联产承包责任制的改革,使农村的经济空前活跃。农村的货运量和人口流动量急剧增加,加快了运输机械化成为农村经济发展的迫切需要,也正是这一市场的需要使具有中国特色的运输机械小型载货汽车的应运而生。它解决了农村运输的急需,填补了村际、乡际,城镇及城乡结合部运输网络的空白,活跃了农村经济,为农村富裕劳动力找了一条出路,从而使数以万计的农民走上了小康之路。小型载货汽车制造工艺简单,价格便宜,购车农户一般在一年左右就可收回成本。另外,公路的快速建设也促进了小型载货汽车的发展,目前全国98%的乡村都通上了公路,使得全国小型载货汽车有了用武之地。我们要开发的小型载货汽车要多进行优化设计,使产品新颖化,品种多样化以适应多种需要。在小型载货汽车的设计中,如何在复杂的路况下保证汽车能快速平稳的行驶,就是一个重要问题。于是就有了本课题的研究和设计。 4、汽车前桥研究设计的主要内容4.1、 设计准备 阅读设计任务书,明确设计要求、工作条件、内容和步骤;了解设计对象;阅读有关资料,明确课程设计的方法和步骤,初步拟定设计计划。4.2、前桥的总体设计根据任务书中所给参数和工作要求, 设计前桥整体结构。4.3、 各零件的设计计算通过设计计算,确定各零件的主要参数和尺寸,一般包括前轴、转向节、转向节臂,转向节主销等参考文献1银金光 王宏主编 机械设计课程设计 北京:中国林业出版社,20062 黄余平主编.汽车构造教学图解.北京:人民交通出版社,20053 濮良贵 纪明刚主编 机械设计 北京:高等教育出版社,20064 肖永清 杨忠敏主编 汽车前桥及转向系统结构与维修 北京:国防工业出版社,20045 刘涛 主编 汽车设计 北京:北京大学出版社,20006 陈家瑞 主编 汽车构造 北京:机械工业出版社,20057 小林明 主编 汽车工程手册 北京:机械工业出版社,19968 成大先 主编 机械设计手册 北京:化学工业出版社,1993摘 要中国改革开放以来,在农村实行家庭联产承包责任制的改革,使农村的经济空前活跃。农村的货运量和人口流动量急剧增加,加快了运输机械化成为农村经济发展的迫切需要,随之小型载货汽车也就应运而生,而前桥作为汽车上一个重要的零部件,也显得尤为重要。前桥一般位于汽车的前部,也称转向桥或驾驶桥。是通过悬架与车架相连,用以承受地面与车架之间的垂直载荷外,还承受制动力和侧向力以及这些力构成的力矩,并保证转向轮作正确的运动。在汽车使用中,转向桥的受力情况比较复杂,因此应具有足够的强度。如何保证转向车轮的正确定位角度,转向桥有足够的刚度,使操纵轻便并减轻轮胎的磨耗、汽车能快速平稳的行驶,就是一个重要问题。于是就有了本课题的研究和设计。本文首先对汽车前桥的发展历史做了相关描述,然后小型载货汽车的特点及国内外的发展现状进行了相关的描述,详细分析了前桥的组成和各部件的作用,之后对转向前桥做了详细的设计计算,主要计算了前梁、转向节等在制动和侧滑两种工况下的工作应力。本次设计的绘图均由CAD绘图完成。关键字:汽车; 前桥; 前梁; 转向节AbstractThe implementation of the reform of the household contract responsibility system in rural China since the reform and opening up, the rural economy is more active than ever. The dramatic increase in the volume of cargo in rural areas and population flows, speed up the transport mechanization become an urgent need for rural economic development, also came into being along with a small truck, the front axle as an important vehicle parts, especially important.The front axle is generally located in front of the car, also known as the steering axle or driving bridge. Is connected to the suspension and the frame to withstand the vertical loads between the ground and the frame, but also to withstand the braking force and lateral force and torque of these forces constitutes, and ensure the correct movement of steering rotation. The use of the car, the steering axle by more complex and therefore should be of sufficient strength. How to ensure the correct positioning of the angle of the steering wheel, steering axle have enough stiffness to make the manipulation of light and reduce tire wear, the car can be fast and smooth driving is an important issue. So there will be the subject of research and design.This paper first described the history of the development of the car before the bridge, then the characteristics of the small truck and the current development at home and abroad are described in the detailed analysis of the composition of the front axle and the role of the various components of the steering bridge to do the detailed design calculations, the main calculation of the first beam, knuckle and other conditions of work in both braking and skidding stress. The design of the graphics are completed by the CAD drawing.Keywords: car; front axle; beam steering; knuckle目 录1、 绪论11.1 汽车前桥的发展简史11.2课题的研究现状11.3 前桥的作用与组成11.4 前桥的设计步骤21.4.1前桥的结构形式21.4.2前桥设计22、前桥的概述和设计要求22.1 前桥简介22.2前桥的基本参数22.3前桥的设计要求32.3.1设计要求32.3.2结构参数33、前桥的结构43.1 前桥的结构概述43.2前桥的选择53.3 整车参数54、汽车前桥的设计计算64.1前桥在不同工作条件下的受力分析64.1.1汽车在制动时前梁的应力计算.74.1.2汽车在侧滑时前梁的应力计算94.2转向节在受力分析104.2.1汽车在制动时转向节的应力计算104.2.2汽车在侧滑时转向节的应力计算114.3其他零部件的选用115、结论126、参考文献137、致 谢14中国地质大学长城学院2012届毕业设计1 绪论1.1 汽车前桥的发展简史100多年前,汽车刚刚诞生初期,其转向操纵是仿照马车和自行车的转向方式,即用一个操纵杆或手柄来使前轮偏转,从而实现转向。由于操纵费力且不可靠,以至于时常发生车毁人亡的事故。第一辆不用马拉的四轮车问世时,已经把前桥和前轮组成一个总成,此总成安装在曲轴上,可以绕前桥的中心的一个点转动,利用一个杆柱,连接前桥的重点,通过地板往上延伸,方向盘就紧固在杆柱上端,以此操纵汽车。这种装置在汽车车速不超过马车的速度时,还是很好使的,但当车速提高后,驾驶员就要求提高转向的准确性,以减少轮胎的磨损,提高轮胎的使用寿命。1817年,德国人林肯斯潘杰提出类似于现代汽车、将前轮用转向节与前梁连接的方式,他研制了一种允许汽车前轮在主轴上独立回转的结构,这就是把车轮与转向节连接起来,转向节又用可转动的销轴与前轴连接,从而发明了现代转向梯形机构。1.2课题的研究现状中国改革开放以来,在农村实行家庭联产承包责任制的改革,使农村的经济空前活跃。农村的货运量和人口流动量急剧增加,加快了运输机械化成为农村经济发展的迫切需要,也正是这一市场的需要使具有中国特色的运输机械小型载货汽车的应运而生。它解决了农村运输的急需,填补了村际、乡际,城镇及城乡结合部运输网络的空白,活跃了农村经济,为农村富裕劳动力找了一条出路,从而使数以万计的农民走上了小康之路。小型载货汽车制造工艺简单,价格便宜,购车农户一般在一年左右就可收回成本。另外,公路的快速建设也促进了小型载货汽车的发展,目前全国98%的乡村都通上了公路,使得全国小型载货汽车有了用武之地。我们要开发的小型载货汽车要多进行优化设计,使产品新颖化,品种多样化以适应多种需要。在小型载货汽车的设计中,如何在复杂的路况下保证汽车能快速平稳的行驶,就是一个重要问题。于是就有了本课题的研究和设计。 1.3 前桥的作用与组成汽车前桥是行驶系统的重要组成部分,它通过悬架与车架相连,两端安装汽车的转向车轮,用于支持车架并传递车轮与车架之间的各种作用力,并驱使转向节的摆动来实现汽车的转向。利用铰链装置使车轮偏转一定角度,以实现车辆转向的车桥称为转向桥,一般汽车都以前桥为转向桥,本题前桥即为转向桥。转向桥不仅能使装在前端的左右车轮偏转15一定的角度来实现转向,还应能承受垂直载荷和由道路、制动等力产生的纵向力和侧向力以及这些力所形成的力矩。因此,转向桥必须有足够的强度和刚度。车轮转向过程中内部件之间摩擦力应该尽可能小,并且保证汽车转向轻便和方向的稳定性。转向桥一般由前轴、转向节、转向节臂,转向节主销及轮毂组成。1.4 前桥的设计步骤1.4.1前桥的结构形式前桥按与之匹配的悬架结构不同,可分为非断开式与断开式两种。小型载货汽车要求价廉,所以多采用非断开式前桥。非断开式的前桥主要有前梁、转向节和转向主销组成。1.4.2前桥设计转向前桥主要零件尺寸的确定,前梁、无缝钢管型断面,可采用常规设计。零件工作应力计算:制动时前梁应力计算;最大侧压力的情况下的应力计算;其他零件的选用。2、前桥的概述和设计要求2.1 前桥简介前桥一般位于汽车的前部,也称转向桥或驾驶桥。是通过悬架与车架相连,用以承受地面与车架之间的垂直载荷外,还承受制动力和侧向力以及这些力构成的力矩,并保证转向轮作正确的运动。在汽车使用中,转向桥的受力情况比较复杂,因此应具有足够的强度。为保证转向车轮的正确定位角度,使操纵轻便并减轻轮胎的磨耗,转向桥也应有足够的刚度。此外,还应尽量减轻转向桥的重量。前桥承受汽车的前部重量,把汽车的前进推力从车架传给车轮,并与转向装置的有关机件作关节式的联系,实施汽车的转向。越野汽车的前桥同时还承担着与驱动后桥同样的驱动任务。一般载货汽车采用发动机前置后桥驱动的布置形式,故其前桥为转向桥。2.2前桥的基本参数主销后倾角:为保持汽车直线行驶的稳定性、转向轻便性及汽车转向后使前轮具有自动回正的性能,前桥的主销在汽车的纵向和横向平面内都有一定的倾角。在纵向平面内,主销上部向后倾斜一个角,称为后倾角。主销后倾使主销轴线与路面的交点位于轮胎接地中心之前,该距离称为后倾拖距。当直线行驶时的汽车的转向轮偶然受到外力作用而稍有偏转时,汽车就偏离直线行驶而有所转向,这时引起的离心力使路面对车轮作用着一阻碍其侧滑的侧向反力,使车轮产生绕主销旋转的回正力矩,从而保证了汽车具有较好的直线行驶稳定性。此力矩称为稳定力矩。稳定力矩也不宜过大,否则在汽车转向时为了克服此稳定力矩,需要在方向盘上施加更大的力,导致方向盘沉重。后倾角通常在3以内。主销内倾角:在横向平面内,主销上部响内倾斜一个角,称为主销内倾角。主销内倾也是为了保证汽车直线行驶的稳定性并使转向轻便。主销内倾使主销轴线与路面的交点至车轮中心平面的距离,即主销偏移距减小,从而可减小转向时需加在方向盘上的力,使转向轻便,同时也可减小转向轮传到方向盘上的冲击力。主销内倾使前轮转向时不仅有绕主销的转动,而且伴随车轮轴及前横梁向上的移动,当松开方向盘时,所储存的上升位能能使转向轮自动回正,保证汽车作直线行驶。内倾角一般为58;主销偏移距一般为3040mm。客车、轻型货车可选较大的主销内倾角,以提高其转向车轮的回正能力。但内倾角也不宜过大,即主销偏移距不宜过小,否则在转向过程中车轮绕主销偏转时,随着滚动,将伴随着沿路面的滑动,从而增加轮胎与路面间的摩擦阻力,使转向变得沉重。车轮外倾角:转向轮在安装时,其轮胎中心平面不是垂直于地面,而是向外倾斜一个角度,这个角度称为车轮外倾角。这个角一般为51.5,一般为1左右。它可以避免汽车载重时车轮产生内倾,同时也和弓形的路面相适应。由于车轮外倾使轮胎接地点向内缩,缩小了主销偏移距,从而使转向轻便并改善了制动时的方向稳定性。前束:前轮安装后,两前轮的旋转平面不平行,前端略向内束,称为前束。两轮前端距离小于后端距离,其差值是前束值,一般在112mm之间。前束的作用是为了消除汽车在行驶中因车轮外倾导致的车轮前端向外张开的不利影响,消除因前轮外倾使汽车行驶时向外张开的趋势,减少轮胎磨损和燃料消耗。2.3前桥的设计要求2.3.1设计要求保证有足够的设计强度,以保证可靠的承受车轮与车架之间的作用力。保证有足够的刚度,以使车轮定位参数不变。保证转向轮有正确的定位角度,以使转向轮运动稳定,操纵轻便并减轻轮胎的摩擦。转向桥的质量尽量小,以减轻非簧上质量,提高汽车行驶平顺性。2.3.2结构参数载重质量1500kg,汽车总质量2500kg货箱尺寸 3300*1600*360前轮为单轮胎,后轮为双轮胎有关国家标准 3、前桥的结构3.1 前桥的结构概述用前桥转向时当今汽车的基本趋势。从动转向桥的基本结构主要由前轴、转向节和轮毂三部分组成。前轴:前桥的主要零件的结构形式:前轴是前桥的主体,按其整体形状可分为直式和中部下沉式两种。直式前轴由于锻造工艺简单,在汽车总布置允许的情况下可以采用。中部下沉式前轴可以降低发动机的位置,从而降低汽车的重心,有利于提高汽车行驶稳定性,并可降低驾驶室的高度,减小迎风的面积,改善汽车的空气动力性,对长头式驾驶室汽车又可加宽驾驶员视野。因此,中部下沉式前轴得到最广泛的应用。 中部下沉式前轴按其截面形状及制造工艺又可分为工字形断面和圆管形断面两种。工字形断面多用45号碳素结构钢整体锻造,其抗弯强度高,自重小,但锻造工艺复杂,需要大型锻造设备,多为大型制造厂采用。圆管形断面的前轴中部采用无缝钢管,两端焊有拳形主销支座。这种前轴取材方便,不需要大型锻造设备,适用于中小型汽车制造厂。前轴材料多用35、40、45号碳素结构钢或用30Cr、40Cr刚制造,在锻造和回火后,经过调质处理。转向节:转向节俗称羊角,它通过主销将前轴与车轮相连接,并驱使前轮转动,实现汽车转向。转向节由固定制动器底板的凸缘和支撑轮毂的指轴构成。转向节一般由三种结构型式,即整体煅造式、焊接式和螺栓连接式。转向节材料为中碳合金钢,并经模锻和热处理。转向节主销:转向节主销俗称大王针,有空心和实心两种。转向节主销承受强烈的冲击载荷,它要求具有很高的表面硬度和耐磨性,且要求心部具有一定的韧性。转向节主销多用20Cr和20CrMnTi制造,也有用20MnVB、20MnTiB刚制造,经过渗碳处理。主销的几种结构型式如下图所示,其中比较常用的是前两种,即圆柱实心型和圆柱空心型两种。图1主销的类型转向节主销衬套:转向节主销衬套工作条件恶劣,负荷较大。多用耐冲击、耐磨损的青铜或铁基粉末冶金制造,也有刚-塑衬套卷制而成。转向节止推轴承:汽车转向节销止推轴承是安装在前桥转向节部位的重要零件,它既要承载着车身的重力,又要保证前轮转向的灵活平稳。由于汽车是在不同的路面上行驶,各种颠簸所形成的冲击力都要作用在轴承上,所以要求轴承具有很高的额定静负荷能力。目前主要的止推轴承主要有圆柱滚子轴承、单列圆锥滚子轴承、推力球轴承、推力圆锥滚子轴承四大类。前轮轮毂:轮毂通过两个圆锥滚子轴承支撑在转向节轴上,轴承的松紧度可由调整螺母进行调整,并用锁紧装置锁紧。为防止润滑脂进入制动鼓内,轮毂内侧装有双外刃油封和挡油盘。轮毂外端面用轴头盖封住,以防止泥沙侵入。目前,轮毂多用可锻铸铁KT35-10制造。可锻铸铁有较高强度、塑性和韧性,可满足汽车轮毂的工作条件。也有采用球墨铸铁和碳素钢铸造,经渗碳处理。3.2前桥的选择转向前桥有断开式和非断开式两种,非断开式结构简单,承载能力较大,成本较低,在现代汽车上得到广泛应用,因此本设计就采用非断开式前桥。前桥结构形式:无缝钢管的中间部分和模锻成型的两端拳形部分组焊而成转向节结构:整体锻造式注销结构:圆柱实心主销转向节推力轴承结构:调心球轴承3.3 整车参数汽车总质量(kg):2500前桥轴载重量(N):8500汽车质心至前桥中心线距离(mm):1800汽车质心至后轴中心线距离(mm):1000轴距 (mm):2800前轮距 (mm):1350前钢板弹簧座中心距 (mm):650主销中心距 (mm):1200汽车质心高度(mm):850车轮滚动半径(mm):350主销内倾角: 6主销后倾角: 2前轮外倾角: 1前轮前束(mm): 24、汽车前桥的设计计算转向前桥的设计计算主要是计算前桥、转向节、主销、主销上下轴承、转向节推力轴承或止推垫片等在制动和侧滑两种工况下的工作应力。绘制计算用简图时刻忽略车轮的定位角,即认为主销内倾角、主销后倾角、车轮外倾角均为0,而左、右转向节轴线重合且与主销轴线位于同一侧向垂直平面内。4.1 前桥在不同工作条件下的受力分析前桥的受力弯矩图图2前桥的受力弯矩图1为制动工况下的弯矩图 2为侧滑工况下的弯矩图、用在前桥左、右车轮上的铅直反力(垂直路面)作用在前桥左、右车轮上的制动力(垂直前桥,贴于路面) 、作用在前桥左、右车轮上的侧向力(平行前桥,贴于路面)前桥满载静负荷(本车为8500N)前车轮轮胎滚动半径(本车350mm)车轮满载重心高度(本车850mm)前轮距(本车1350mm)前桥两板簧座中心距(本车650)两转向节销孔中心线与转向节轴颈中心线交点间的距离(本车1200mm) 4.1.1制动时前梁应力计算制动时前轮承受的制动力和垂直力传给前桥,使前桥承受转矩和弯矩。此时制动力最大,侧向力、为0。制动时汽车质量向前桥转移,则前轮所承受的地面垂向反力为 = (公式1)汽车满载静止于水平路面时前桥给地面的载荷,汽车制动时对前桥的质量转移系数,由汽车构造,可取1.41.7,此处取1.5,质量分配到前桥35%。=6375N前轮所承受的制动力 =3825N (公式2)由汽车设计查的,轮胎与地面的附着系数取0.6和对前梁引起的垂向弯矩和水平方向的弯矩在两钢板弹簧座之间达到最大值,分别为: =(-) (公式3) = (公式4)其中, =,见图4-1,图中 =(-)/2-车轮所受的重力,N,取=900N则=1916250 Nmm=1338750 Nmm制动力还使前梁在主销孔至钢板弹簧座之间承受转矩T NmmT=1338750 Nmm前梁在钢板弹簧座附近危险截面处的弯曲应力和扭转应力分别为:= =(+) (公式5) (公式6)其中,是铅直反力在垂直平面内的弯矩;为制动力在水平面内的弯矩;W为前梁弯曲截面系数, (-)/32 (公式7)设计中为预选前梁在板簧座处的弯曲截面系数(),可采用经验公式 =/2200 (公式8)其中,m为作用在前梁上的板簧上的质量(kg),l为车轮中线到板簧座中线间的距离(cm),m=74%M,l=所以=29432,对于圆形截面 /32 (公式9) 则可初步预算出D=67mm,取D=70,d=50mm。(-)/32 ,(1-)则=12470, =30999,代入公式(5)和公式(6)可得,板簧座处弯曲应力=216MPa,=43.2MPa(危险截面为圆面),前轴可采用40Cr制造,硬度为HB241-285,由机械设计手册可查得 =355MPa;=200MPa。经校核,强度符合强度要求,故选取尺寸为D=70mm,d=50mm的无缝钢管可符合要求。4.1.2汽车在侧滑时前梁的应力计算设汽车高速行驶时,急速右转弯。确定侧向滑移附着系数:在侧滑的临界状态下,即在最大侧向力时,横向反作用力等于离心力,并达到最大值 =/ (公式10) 最大侧向力 : = (公式11)为保证汽车不会横向翻车,须使,则有,即0.79,取为0.65 。汽车承受最大侧向力时无纵向力的作用,此时前梁仅受弯矩的作用。左、右前轮承受的地面垂直反作用力和横向侧向反力各不相同,左、右前轮承受的地面垂直反作用力: = (公式12) = (公式13)得, =7728.7N ; =771.3N所承受的方向向右的横向侧向反力: = (公式14) = (公式15)得,=5023.7N ;=501.3N此时,向右作用。汽车向左侧滑时,由弯矩图可见,最大弯矩出现在侧滑方向一侧拳部的主销孔处和另一侧的板簧座处,则有=- =-得,=-1178642.5 Nmm ;=94500 Nmm弯曲应力分别为:= =得,=94.5MPa ;=7.6MPa又有=355MPa; =200MPa。所以符合强度要求。4.2转向节在受力分析图3 转向节受力分析由图可知,转向节的危险截面在轴径为的轮轴根部,即-处。由汽车前桥及转向系统结构与维修可了解,转向节多采用40cr经淬火制造,轮轴根部的圆角滚压处理,许用弯曲应力为=550MPa。4.2.1汽车在制动时转向节的应力计算转向节在-处仅受垂向弯矩和水平弯矩,制动力矩直接由制动底板传给转向节的安装平面。 =(-)* (公式16) = (公式17)/32其中,为转向节的轮轴根部轴径,取为45mm,如图所示,取为30mm得,=164250 Nmm;=114750 Nmm;8947.3合成弯曲应力 =(+) (公式18)得,=22.4MPa,所以符合要求。4.2.2汽车在侧滑时转向节的应力计算汽车侧滑时,左右转向节在-处弯矩是不相等的,则有: =- ;=+ ;弯曲应力分别为:= ;=;其中,可得,=167.5MPa ; =16.7MPa ,又有,=550MPa,所以符合要求。4.3其他零部件的选用表1 其他零部件的选用部件名称选用材料或型号主销20Cr,渗碳淬火处理,直径为25mm,长度为167mm直推轴承8105型,推力球轴承,尺寸D=42mm,d=25mm以上数据均摘自汽车前桥及转向系统结构与维修5、结论本文首先对汽车前桥的发展历史和小型载货汽车的特点及国内外的发展现状进行了相关的描述后,详细分析了前桥的组成和各部件的作用,由于汽车在制动和侧滑时前桥上所受的工作应力最大,所以本文主要计算了前梁、转向节等在制动和侧滑两种工况下的工作应力,使该前桥在有足够的强度和保证汽车行驶时的平稳性的基础上,还对小型载货汽车进行优化设计,使产品新颖化,品种多样化,适应多种需要。圆管形断面的前轴中部采用无缝钢管,两端焊有拳形主销支座。这种前轴取材方便,不需要大型锻造设备,适用于中小型汽车制造厂。但由于水平有限,本文中存在的缺点和错误在所难免,忘大家批评指正,进一步的深入的研究还有待进行。6、参考文献1 银金光 王宏主编.机械设计课程设计.北京:中国林业出版社,2002 黄余平主编.汽车构造教学图解.北京:人民交通出版社,20053 濮良贵 纪明刚主编.机械设计.北京:高等教育出版社,20064 孔凌嘉 主编.简明机械设计手册.北京:北京理工大学出版社,19935 刘涛 主编.汽车设计.北京:北京大学出版社,20006 陈家瑞 主编.汽车构造.北京:机械工业出版社,20057 小林明 主编.汽车工程手册.北京:机械工业出版社,19968 肖永清 杨忠敏主编.汽车前桥及转向系统结构与维修.北京:国防工业出版社,20049 郭克希 王建国主编 机械制图 北京:机械工业出版社,200810 成铁明主编 机械设计课程设计图册(第三版)北京:高等教育出版社,198911 欠宗泽 罗圣国主编 机械设计课程设计手册 北京:高等教育出版社,200612 王伯平主编 互换性与测量技术基础(第三版) 北京:机械工业出版社,200813 刘鸿文主编 材料力学(第四版) 北京:高等教育出版社,20037、致 谢毕业设计是本科学习阶段一次非常难得的理论与实际相结合的机会,通过这次比较完整的设计,我摆脱了单纯的理论知识学习状态,和实际设计的结合锻炼了我的综合运用所学的专业基础知识,解决实际问题的能力,同时也提高我查阅文献资料、设计手册、设计规范以及电脑制图等其他专业能力水平,而且通过对整体的掌控,对局部的取舍,以及对细节的斟酌处理,都使我的能力得到了锻炼,经验得到了丰富,并且意志品质力,抗压能力及耐力也都得到了不同程度的提升。这是我们都希望看到的也正是我们进行毕业设计的目的所在。本设计是在于老师的悉心指导下完成的,感谢老师给我的帮助和指导。此外,我还要感谢许多学长和同学在整个过程中的帮助和配合,他们给了我莫大的支持,预祝你们永不放弃自己的热情和理想,最终走向成功。中国地质大学长城学院毕业设计开题报告学生姓名袁云东学 号05208315专业班级机械设计制造及其自动化三班指导教师于建波职 称高级工程师单 位中国地质大学长城学院课题性质设计 论文课题来源科研 教学 生产 其它毕业设计题目汽车前桥设计一、课题研究的目的通过这次设计,进一步巩固和加深对所学的基础理论,基本技能和专业知识的认识掌握,培养查阅资料和文字表达等基本实践能力,提高自己独立处理问题的能力,以便将来能更好的与工作接轨。二、课题研究的意义前桥是汽车上一个重要的部分,主要包括转向节,转向主销,前轴等零部件,由于汽车的行驶过程中,前桥所处的工作环境恶劣,工作情况复杂,其承受的载荷也多为交变载荷,从而其零部件也容易出现疲劳裂纹甚至断裂现象。这就要求其在结构上必须有足够的强度、刚度和抗疲劳破坏的能力。车桥通过悬架与车架连接,支撑着汽车的大部分重量,并将车轮的牵引力或制动力,以及侧向力经过悬架传给车架。按照其使用功能划分,车桥可以分为转向桥、专项驱动桥、驱动桥和支撑桥。本次课题的主要内容就是要设计一个结构优良的非驱动桥,即转向桥。3、 课题研究现状中国改革开放以来,在农村实行家庭联产承包责任制的改革,使农村的经济空前活跃。农村的货运量和人口流动量急剧增加,加快了运输机械化成为农村经济发展的迫切需要,也正是这一市场的需要使具有中国特色的运输机械小型载货汽车的应运而生。它解决了农村运输的急需,填补了村际、乡际,城镇及城乡结合部运输网络的空白,活跃了农村经济,为农村富裕劳动力找了一条出路,从而使数以万计的农民走上了小康之路。小型载货汽车制
