二级展开式减速器设计

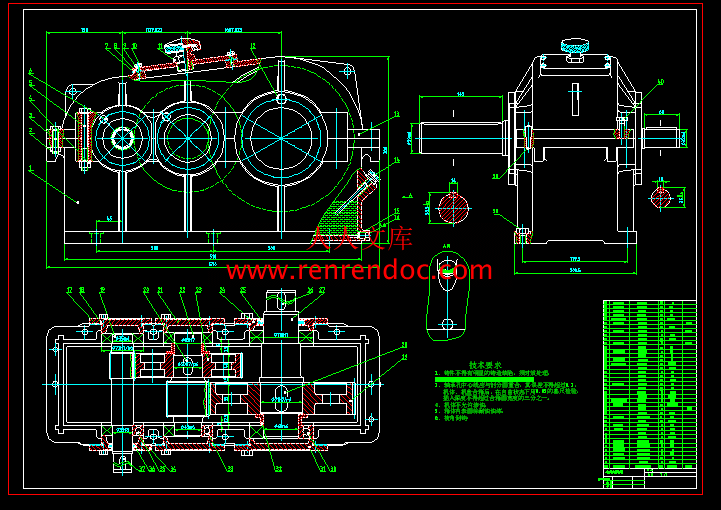

说明书 41页9300字数+4张CAD图纸

输出轴.dwg

中间轴.dwg

二级展开式减速器设计说明书.doc

大齿轮.dwg

装配图.dwg


目   录

  1  引言……………………………………………………………………………… 1

  2  传动装置总体设计……………………………………………………………… 2

  2.1  设计任务书………………………………………………………………… 2

  2.2  确定传动方案 ……………………………………………………………… 2

  2.3  电动机的选择 ……………………………………………………………… 3

  3  传动零件的设计计算……………………………………………………… 7

  3.1 高速级齿轮的参数计算…………………………………………………… 7

  3.2  低速级齿轮的参数计算 …………………………………………………… 11

  4  轴及轴承装置的设计计算  ……………………………………………………… 15

  4.1  轴的设计、校核及寿命计算…………………………………………………… 16

  4.2  齿轮的设计……………………………………………………………………… 28

  5  主要零部件的工艺设计…………………………………………………………… 29

  5.1  输出轴的零件图    …………………………………………………………… 29

  5.2  输出轴的工艺设计  …………………………………………………………… 30

  6  编程  ……………………………………………………………………………… 33

  结论 ………………………………………………………………………………… 35

  致谢 …………………………………………………………………………………36

  参考文献…………………………………………………………………………… 37


传动装置总体设计

2.0设计任务书

1设计任务

设计带式输送机的传动系统,采用两级圆柱直齿齿轮减速器传动。

2 设计要求

 (1)外形美观,结构合理,性能可靠,工艺性好;

 (2)多有图纸符合国家标准要求;

 (3)按毕业设计(论文)要求完成相关资料整理装订工作。

3 原始数据

 (1)运输带工作拉力 F=3.15KN

  (2)运输带工作速度V=2.0m/s

   (3)输送带滚筒直径 D=450mm

   (4)传动效率

   4工作条件

   两班制工作,空载起动,载荷平稳,常温下连续(单向)运转,工作环境多尘,中小批量生产,使用期限10年,年工作300天。
