自动机器人组装机构设计


说明书 67页27000字数+5张CAD图纸

XY运动装配图.dwg

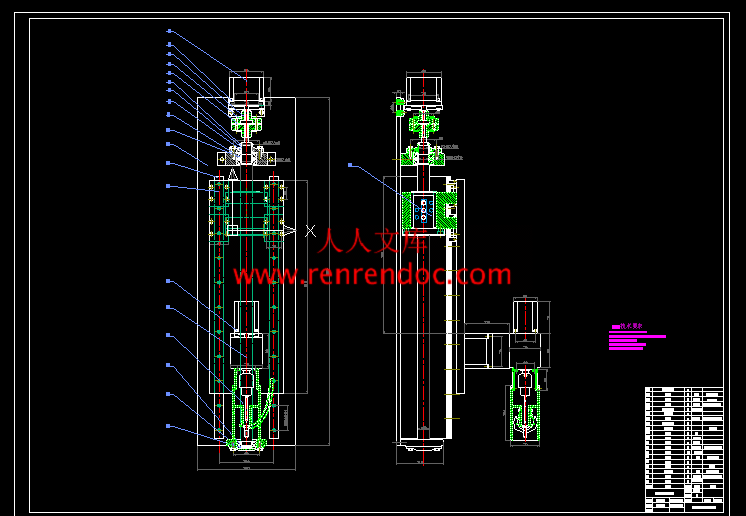

Z轴运动装配图A0.dwg

套筒.dwg

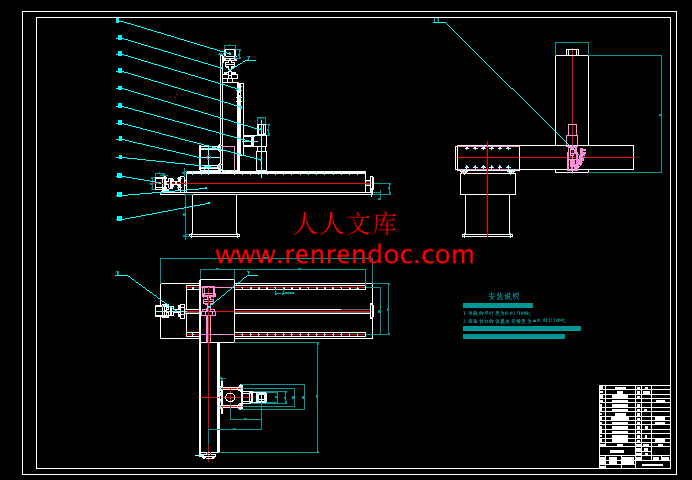

总体布局原图A0.dwg

拧紧装置装配.dwg

自动机器人组装机构设计说明书.doc


目   录

1 绪论1

1.1本课题的提出和研究意义1

1.2机器人的基本结构及其分类1

1.3本论文主要研究内容2

2. 自动组装作业用机器人总体方案设计2

2.1机器人的任务要求和结构设计2

2.2传动系统设计3

2.3驱动系统性能分析与方案设计7

2.4控制系统方案设计9

3.传动系统设计10

3.1滚珠丝杠副的特点10

3.2设计条件11

3.3导向精度与轴向间隙的确定12

3.4丝杠轴的确定12

3.5螺母的确定13

3.6定位精度的确定16

3.7回转扭矩的确定16

4.导轨的受力分析17

4.1使用条件18

4.2滑块作用载荷18

5.导轨的刚性设计25

5.1预压的选定25

5.2考虑预压载荷的寿命25

结论29

致谢31



摘要

   本论文在综述近年来机器人技术研究和发展状况的基础上,结合自动组装用机器人的设计,对机器人技术进行了系统的分析,提出了整体结构、执行部件和上料装置的设计方案。

   本文结合螺钉的形状、装配位置和精度的各方面的要求以及机器人拧紧过程中出现的问题,参考近几年机器人技术研究和发展的状况,在充分发挥机、电、软、硬件各自特点和优势互补的基础上,对装配用拧紧螺钉机器人的整体机械结构、传动系统和驱动装置进行了分析和设计,提出了一套整体结构设计方案和传动方案。采用直角坐标的框架式机械结构形式,这种方式能够提高系统的稳定性和操作灵活性,并对它的三个坐标运动进行了设计;采用自我设计的自动送料装置;最后采用步进电机驱动,导轨和滚珠丝杠传动力和扭矩。

   通过以上各部分的工作,得出了结构简单、实用化、自动上料的装配用机器人的整体设计方案和执行部件的结构设计,它对其他类型的数控系统的设计也有一定的借鉴价值。


 关键词: 自动组装 螺钉 机器人 结构设计


   计算机系统是整个机器人控制系统核心部分,结构和功能的划分以及设计的合理性直接影响着整个机器人系统功能的实现,计算机控制系统应具有较强的可靠性、较高的运行速度以及较好的性能价格比,在满足工作性能要求基础上体现出较好的经济性要求。

   (1)硬件平台选择

   在主控计算机的选用上存在两种解决方案,即采用单片机并自行设计开发各种功能模块构成主控计算机系统和基于工业控制计算机系统(如PC总线工控机或STD总线工控机等)并开发必要的专用功能模块接口板(或者利用现成的专用功能模块接口板)。机器人控制部分的主控计算机选用PC工控机与采用单片机构成的廉价控制系统方案相比较,性能差别主要体现在以下几个方面:

   1、一般情况下,机器人关节间的运动存在级间耦联现象,在关节位置和速度的控制上必须满足适时性控制要求,因此存在大量的数据运算和处理过程,在编程上,体现为大量的浮点运算和程序上占用大量的内存空间。单片机由于可寻址的存储容量范围有限,可能存在不能达到性能要求和编程复杂、开发工作量大等缺点,而PC机在数据运算和处理方面具有明显优势,且开发工作量较小。

   2、机器人控制系统不仅要求具有高可靠性的硬件支持,而且要求在软件上能实现各种控制功能。单片机可直接利用的现成软件资源较少,而PC系列计算机目前具有丰富的支持软件,使程序设计更加方便灵活而且软件的移植灵活性好,因此基于PC系列计算机进行程序开发可以避免重复性工作,并且具有完备的编程语言和开发环境。

   3、采用单片机进行一个完整的控制系统开发,虽然目标系统成本较低,但试制阶段的费用并不低廉,更为重要的是在开发硬件系统时工作量大、开发周期长,而且硬件的可靠性和抗干扰性能难以达到较高要求。随着计算机技术的不断进步,PC系列工控机具有较高的可靠性和可维护性能,同时价格在大幅度降低,采用PC工控机进行机器人控制系统的研制和开发,可以有效地缩短开发周期并能降低成本,对经济型机器人控制系统是一个优选的硬件解决方案[9]。

   在机器人控制方式上,目前主要有集中式控制、主从式控制和分级控制三种方式。对于多关节机器人,每个关节对应一个处理器,将机器人控制中计算量最大的动力学方程按关节进行分解,作为各个子算法分布在各关节处理器上同时进行计算,然后输出到主控制器中,这种采用模块化结构、主从方式组成分布式多处理系统,是多关节机器人控制系统发展的方向,目前应用最为广泛的是两级或两级以上计算机构成的分布式控制方式。集中式系统是最典型、结构最简单的控制系统,它将所有的信息输入、处理、控制均集中在一台计算机上,因而对该计算机的性能要求较高,而分布式系统则降低了对计算机性能的要求,且系统可扩充性能好,易于维护,但故障率比集中式控制方式高得多。随着计算机技术的迅速发展和存储技术的日新月异,许多微型机在速度和性能上己经接近甚至超过小型机,并且在价格上大幅度降低,可靠性增强,使用和维护更加方便。同时,随着各种技术支持软件的丰富,使编程方便易行、软件的可移植性高,因而采用高性能价格比的微型计算机进行经济型机器人的集中式控制己成为可能。在微型机领域,IBM-PC机在结构、性能、价格特别是软件技术支持方面都有很多优点,使它在工业控制系统中得到广泛的应用。因此,该机械手控制系统采用集中控制方式,利用工BM-PC586作为控制计算机,另外加一块PCL-839接口卡作为步进电机驱动器运动控制用接口卡,这样既增加了硬件的可靠性,又缩短了开发周期[]10。

   (2)软件系统

   硬件系统是控制功能赖以实现的物质基础,软件则是计算机系统协调各部件完成控制功能的神经中枢。软件功能的划分与结构上的实现在计算机控制系统中具有极其重要的作用。软件设计的目标是依据需要完成整体功能以最优的方式把软件各部分内容有机组织起来,使整个系统具有较高的运行效率、可靠性、灵活性和操作实用性。该机械手软件系统主要承担的功能包括:运动学运算、路径规划、参数输入、人机接口控制以及故障报警和处理系统,在功能的实现上应使系统具有较好的人机界面和灵活的操作控制功能[11]。


内容简介:
本科毕业设计自动机器人组装机构设计院(系、部)名 称 : 机电工程学院 专 业 名 称: 机械设计制造及其自动化 学 生 姓 名: 学 生 学 号: 指 导 教 师: 2011年 5 月25 日 学 术 声 明本人呈交的学位论文,是在导师的指导下,独立进行研究工作所取得的成果,所有数据、图片资料真实可靠。尽我所知,除文中已经注明引用的内容外,本学位论文的研究成果不包含他人享有著作权的内容。对本论文所涉及的研究工作做出贡献的其他个人和集体,均已在文中以明确的方式标明。本学位论文的知识产权归属于河北科技师范学院。本人签名: 日期: 指导教师签名: 日期: 摘 要摘要本论文在综述近年来机器人技术研究和发展状况的基础上,结合自动组装用机器人的设计,对机器人技术进行了系统的分析,提出了整体结构、执行部件和上料装置的设计方案。本文结合螺钉的形状、装配位置和精度的各方面的要求以及机器人拧紧过程中出现的问题,参考近几年机器人技术研究和发展的状况,在充分发挥机、电、软、硬件各自特点和优势互补的基础上,对装配用拧紧螺钉机器人的整体机械结构、传动系统和驱动装置进行了分析和设计,提出了一套整体结构设计方案和传动方案。采用直角坐标的框架式机械结构形式,这种方式能够提高系统的稳定性和操作灵活性,并对它的三个坐标运动进行了设计;采用自我设计的自动送料装置;最后采用步进电机驱动,导轨和滚珠丝杠传动力和扭矩。通过以上各部分的工作,得出了结构简单、实用化、自动上料的装配用机器人的整体设计方案和执行部件的结构设计,它对其他类型的数控系统的设计也有一定的借鉴价值。关键词: 自动组装 螺钉 机器人 结构设计 ABSTRACTIn this paper, a robot whole mechanical configuration , execute part and deliver goods is provided based on the research and development of robot in recent years and connected with the design of the automatic assemble screw. With the analysis of the problems in the design of the automatic assemble screw and synthesizing the robot research and development condition in recent years, a economic scheme is concluded on the basis of the analysis of mechanical configuration, transform system, drive device and control system and guided by the idea of the characteristic and complex of mechanical configuration, electronic, software and hardware. In this article, the mechanical configuration combines the character of direction coordinate and the arthrosis coordinate which can improve the stability and operation flexibility of the system. Adopt self design send material installation voluntarily. the last, drive force by electrical machinery and transmission force by ball leading screw and guide.According to the analysis of above parts, configuration simple , practicality and the automatic assemble screw is concluded which will be value to other type of robots mechanical design and control system research.Keyword: automatic assemble screw robot design of the configurationII目 录目 录1 绪论11.1本课题的提出和研究意义11.2机器人的基本结构及其分类11.3本论文主要研究内容22. 自动组装作业用机器人总体方案设计22.1机器人的任务要求和结构设计22.2传动系统设计32.3驱动系统性能分析与方案设计72.4控制系统方案设计93.传动系统设计103.1滚珠丝杠副的特点103.2设计条件113.3导向精度与轴向间隙的确定123.4丝杠轴的确定123.5螺母的确定133.6定位精度的确定163.7回转扭矩的确定164.导轨的受力分析174.1使用条件184.2滑块作用载荷185.导轨的刚性设计255.1预压的选定255.2考虑预压载荷的寿命25结论29致谢31III河北科技师范学院2011届本科毕业设计1 绪论 1.1本课题的提出和研究意义在组装体系中,以前的人工操作已经不能满足现代企业高精度、高效率、低成本生产方式的要求1。随着相关学科的发展及各种先进技术的应用,组装机器人的研究与开发越来越受到广泛的重视,组装机器人已经成为先进制造业不可缺少的自动化装备,研究开发的组装用机器人得到了广泛的应用,利用组装用机器人进行工作可以实现典型的组装动作,如抓取,插入和拧紧等动作。一个机器人系统一般由操作机(机械本体)、驱动单元、控制器和为机器人进行作业而连接的外部设备组成。操作机是机器人完成作业的实体,它具有与人手臂相似的动作功能;驱动单元是用来为操作机及各部件提供动力和运动的装置;控制器是对机器人的起动、停止等进行操作的装置,它指挥机器人按规定的要求动作;人工智能系统是智能机器人所具有的,它包括了感觉系统和决策、规划智能系统。装配机器人的机构合理,性能完善,必将加速产品化的进程;改善工人的劳动环境,降低了工人的劳动强度;大大提高了劳动生产率。这将意味着装配工作的生产自动化的开始,开辟了工业机器人应用的新领域。1.2机器人的基本结构及其分类机器人作为典型的机电一体化产品,其控制方式经历了三代发展:第一代是示教再现式可编程机器人,具有记忆、存储功能,能按照作者在示教阶段给出的轨迹重复进行特定的作业过程,但对周围环境基本上没有感知和环境信息反馈控制的能力2。随着传感器技术包括视觉传感器、非视觉传感器(力觉、触觉、接近觉等)以及信息处理技术的发展,出现了第二代机器人具有感觉功能的自适应机器人,在获取作业环境和作业对象的部分有关信息的基础上,能够进行一定的适时处理、按照固定的逻辑发出动作命令。第三代是智能机器人,该种机器人不仅具有第二代机器人更完善的环境感知功能,而且具有逻辑思维、学习、判断和决策功能,可根据作业要求和环境信息自主的进行工作,该机器人目前正处于研制和开发过程中,预计到21世纪初期将进入普及阶段。尽管机器人的外观、形状和功能各异,但它们的主要构成基本上是一致的,从控制观点上讲,机器人系统可分为四部分:人机接口、控制系统、驱动系统和执行机构。按机械结构坐标形式将机器人分为直角坐标型、圆柱坐标型、球坐标型、水平多关节型和关节型等几种。直角坐标型机器人具有结构简单、易于实现高定位精度、空间轨迹易于求解、三个关节的运动相互独立,其间没有耦合,不影响末端手爪的姿态,不产生奇异状态,运动和控制都比较简单,但机体所占空间体积大,动作范围小,操作灵活性差。圆柱坐标型和球坐标型机器人占地面积小,动作范围大,在空间中定位比较直观,但存在移动关节不容易保护的问题。SCARA型机器人的主要特点是结构简便,响应快,最适用于在垂直方向上完成零件的装配作业。关节型机器人虽然运动学分析比较复杂,控制难度大,但与其他形式的机器人相比较操作灵活性强,因而其应用日益广泛3。1.3本论文主要研究内容随着机器人技术的迅速发展和应用领域的不断深化,不但要求机器人控制可靠性强、使用灵活性高和操作方便性好,还要求降低生产成本,开发经济性强的机器人系统更具有现实意义。结合自动组装作业用机械人的特点和性能,本论文主要研究以下几个方面的问题:(1)自动组装作业用机械人总体方案的确定机器人是典型的机电一体化装置,必须采用系统的观点,立足全局,对机器人各功能模块进行合理划分。首先根据设计要求从理论上分析工作状况,然后提出设计思路,包括传动方式、控制方式等,在综合分析的基础上,整体规划机械手的整体结构形式、驱动装置、传动系统、控制系统,从而选定最优方案。(2)自动组装作业用机器人传动方案确定怎样把驱动的力和扭矩精确地传递给执行部件,是机器人的主要设计方面,本文结合工业要求,采用滚珠丝杠和LM型导轨作为传动元件。(3)上料装置的设计机器人最大的特点是可以实现自动化,提高劳动生产率,降低生产成本,而实现全自动是它的发展方向,参考国内外的自动送料装置并结合本设计的实际情况,通过分析进行创新,设计出能满足该设计要求的专用送料装置。该装置结构简单,性能可靠成本低。2. 自动组装作业用机器人总体方案设计机器人是典型的机电一体化产品,合理分配机械、电子、硬件、软件各部分所承担的任务和功能,对提高系统的整体性能、结构简化、成本降低起着举足轻重的作用4。因此,对拧紧螺钉用装配机器人采用系统的观点进行整体功能分析,可以实现结构优化,是实现经济性、灵活性和高可靠性系统设计的重要环节和关键步骤。2.1机器人的任务要求和结构设计为提高劳动生产率,加快产品的生产速度。要求机器人工作部件取出螺钉然后进行定位拧紧装配,即机器人手部完成定位下降顶出螺钉一旋转一定位拧紧螺钉上升定位这样反复工作过程。机械结构是自动组装拧紧螺钉机器人是最终的执行机构,是机器人赖以实现各种运动的实体,机械结构的布局、类型、传动方式以及驱动系统的设计直接关系着机器人的工作性能。机器人的机械结构按坐标形式主要有直角坐标型、球坐标型、圆柱坐标型、SCARA型和关节型等。直角坐标型机器人操作臂的优点是结构简单、刚度高,三个关节的运动相互独立,其间没有耦合,不影响末端手爪的姿态,不产生奇异状态,运动和控制都比较简单;缺点是占地面积大,动作范围小,操作灵活性差。球坐标机器人和圆柱坐标机器人占地面积小,工作空间较大,在空间中的定位也比较直观,但是它们的移动关节不容易防护,极坐标型机器人也存在移动关节不易防护的问题,它们多用于一些特殊的作业环境。SCARA型机器人的主要特点是结构轻便,响应快,最适用于在垂直方向完成零件的装配作业。关节型机器人操作臂的优点是结构紧凑,占地面积小,动作灵活,在作业空间内手臂的干涉最小,工作空间大;缺点是进行控制时计算量比较大,确定末端执行部件的位姿不直观。综上所述,直角坐标型结构简单,而且刚性很好,因而它的应用日益广泛4。针对该自动组装作业用机器人,为了使它具有一定的操作灵活性和较好的使用性能,在结构设计上采用直角坐标型。它的整体布局结构合理,如图2.1。整个机器人系统设计为五个自由度,将运动分解为两部分:移动部分和操作部分。移动部分占两个自由度,包括左右和前后的移动机构 ,这两个自由度之间没有耦合,相互不干扰;操作部分占三个自由度,包括上下运动和两个旋转运动机构。2.2传动系统设计传动装置的作用主要是将驱动元件的动力传递给机器人相应的执行部件,以实现各种预定的运动。目前常用的传动方式有:皮带轮传动、链条传动、齿轮齿条传动、蜗轮蜗杆传动、行星齿轮传动、谐波减速传动以及螺旋传动等。谐波齿轮传动具有体积小、结构紧凑、效率高、能获得大的传动比等优点,但存在扭转刚度较低且传动比不能太小的缺点。行星齿轮传动具有结构紧凑、效率高的优点是用于中等减速比传动,但存在齿轮间隙,难以实现正反转过程中精确位置要求,因此限制了它的广泛应用。蜗轮蜗杆机构常用于要求有大的传动比且传动过程中要求机构自锁的场合,这种方式安全性能高,但同样存在齿侧间隙,而且效率较低。皮带轮传动可以实现过载保护,可是存在弹性滑动,和链传动一样使用一段时间后易松弛,传动运转过程中还产生动载荷,因此,二者常用于传动精度要求不高的场合。滚珠丝杠传动具有传动效率高、摩擦阻力小、运转平稳且能够有效消除传动间隙,无传动“爬行”现象和不自锁等优点,但是价格较高。因此滚珠丝杠螺母被广泛应用于要求较高的数控传动系统中。另外,在数控传动系统中,同步齿形带传动由于其具有稳定的工作性能也得到了广泛的应用。图2.1 总体布局图(1)机器人移动部分传动由于机器人精度要求不是很高,在满足性能的基础上考虑到经济性要求,所以,上下移动机构选用螺旋传动,由一对丝杠螺母螺旋副来承担将电动机的旋转运动转换为机器人的直线移动。此时应充分考虑自锁问题,选择执行机构空手时上升,抓取螺钉后下降,从而可保证移动长度合乎要求时能尽量短。另外,在设计的过程中,为减少悬置部分总的质量,将控制执行部件的电动机安置在立柱上。机械手旋转臂的运动,则选用键和套筒传动,由于其结构紧凑、可以实现大的传动比等优点。直角坐标运动的二维运动,如图2.2。图2.2 X-Y运动的传动图(2)机器人执行部分传动考虑到机器人移动部分的操作误差和取螺钉时的准确性,机器人的执行部分由两部分组成,一部分是机构可以上下自由移动,以实现机器人放置螺钉时的位置调整,这部分由滚珠丝杠传动来实现电动机的功能传递;另一部分是机器人的旋转拧紧螺钉的运动,这部分由键连接电动机,带动轴一起旋转,它的扭矩和力的传递由一对联轴器传递。它的结构如图2.3。(3)送料装置的设计本次设计的目的是利用机器人完成自动组装任务,在设计机器人的运动完成后,要考虑物料的送给问题,根据查阅资料,利用自我设计的机构来完成上料。这种装置结构简单,安装方便。如图2.4。图2.3 Z轴运动的传动图图2.4 执行部件的位置图2.3驱动系统性能分析与方案设计机器人驱动系统的设计往往要受到作业环境条件的限制,同时还要考虑价格因素的影响以及所能达到的技术水平5。目前机器人的驱动方式主要有液压驱动、气动驱动和电气驱动三种形式6。液压驱动系统能够提供较大的驱动压力和功率,具有结构简单、性能稳定等特点,液压伺服驱动系统响应速度快,可达到较高的定位精度和刚度,但油路系统复杂,工作性能受环境影响较大,移动性能差,且易造成泄漏现象,常用于要求提供较大驱动力矩、对移动性能要求差的特大功率机器人系统中。气动系统具有结构简单、动作迅速,可在恶劣的环境中工作,但气动装置也存在噪声问题,只适用于精度要求不高的点位系统中。电气驱动系统具有精度高、控制准确、响应迅速等优点。综合考虑各种驱动式的优缺点,选用电气驱动方式。电气驱动方式包括普通电机、直流伺服电机、交流伺服电机和步进电机以及力矩电机等驱动方式。伺服电机转子惯量小、动态特性好,由伺服电动机所构成的机器人驱动系统具有运行精度高、调速范围广、速度运行平滑、具有高可靠性并易于控制等优点,交直流伺服电动机己成为机器人驱动系统的主流,直流伺服电动机的电刷易磨损形成电火花,限制了其应用范围。近年来随着交流调速技术的迅速发展,交流电机的驱动系统得到了广泛的应用,但是交流伺服电机必须采用闭环控制方式,这种复杂的控制系统造成控制成本大大提高。随着集成电路技术的发展,伺服系统的价格在大幅度降低,可靠性也得到了提高。步进电动机是一种可以直接将数字脉冲信号转换成机械位移的机电执行元件,具有控制简单、响应速度快、工作可靠、无累计误差等优点。它能够直接接受数字信号,无需中间转换,直接输出的位移量与输入数字脉冲量相对应,能实现直接的数字控制。步进电机以开环方式工作,可省去伺服电机驱动装置中位置检测与反馈部分以及A/D, D/A转换,从而简化了系统结构,使控制成本大大降低。另外,步进电机的抗干扰能力强、无累计定位误差,可重复反转而不损坏,并且步进电机的位置和速度控制简单,具有一定精度,使用与维护都很方便。传统观念认为步进电机的控制性能差、难以实现机器人的空间轨迹控制,因而步进电机很少用于机器人的轨迹控制。考虑到步进电机的输出不是连续量,为了达到某些系统较高的定位精度要求,可以对步进电机驱动系统进行细分控制,也可以采用闭环控制方式获得更高的驱动性能。由于步进电机驱动具有较好的经济性,随着电机制造技术的提高,尤其是步进电机驱动技术的革命性变化,步进电机也己经被广泛应用于数控机床、复印机、打印机以及机器人关节臂的驱动上。平面关节型机器人多采用步进电机直接驱动方式,不但可以节省机械传动装置,而且可以有效的消除机械减速所带来的误差和效率的降低,提高运行的速度和定位精度。开环控制由于不存在噪声干扰问题,工作安全可靠,系统简单,价格低廉,特别是电子、计算机技术的迅速发展和提高,步进电机开环控制精度几乎能达到闭环控制的控制精度。考虑到控制的方便性、可靠性以及系统整体上的经济性,对移动系统和控制手爪转动的电机均采用步进电机构成的开环驱动控制方式。开环控制可以大大简化系统结构,减轻计算机的运算负担,并且可以降低成本和提高可靠性。控制手抓开合的电机则选用一般的交流电机即可7。在步进电机的选型上,考虑到步进电机品种规格较多,仔细分析它们的特点,来恰到好处的选择。步进电机按结构和工作原理可分为反应式、永磁式以及混合式等几种。反应式步进电机:又称可变磁阻型(VR-VariableResistance),多为单极性励磁,结构简单,精度容易保证,步距角小,启动和运行频率较高,但励磁电流较大,电机内部阻尼小,低频时容易产生振荡,断电后无定位转矩。永磁式步进电机(PM-Permanent Magnet Type):步距角大,启动频率较低,但控制功率较小,效率高,造价便宜,内部阻尼大,不易振荡,断电后有定位转矩。与VR相比转矩大,但转子惯性也较大。混合式步进电机(HT-Hybrid Type):是永磁式和反应式相结合的一种形式。兼有磁阻式步距角小、响应频率高和永磁式励磁功率小、效率高的优点。但是结构复杂,需要正反脉冲供电,成本较高8。根据几种常用电机的性能、特点分析,对该机械手的控制移动部分升降和控制手爪微量旋转的驱动由于其要求既具有较高的控制性能,又具有定位转矩,所以均选用混合式步进电机。步进电机选型时还需要考虑实际工作需要,在初期确定减速比(电机转速/负载转速)之后,通常考虑以下几方面的问题:1、选择步进电机的步距角b,要求bI min ,其中min 为负载轴要求的脉冲当量2、选择步进电机的转矩初步选择步进电机时,可按下式选择步进电机的最大转矩 mT L为折算到电机轴上的总负载转矩,包括负载的阻尼转矩和加速转矩。K一系数 ,一般取23. 53、步进电机运行频率 f为 :f=式中: n一所要求的电机轴的转速;nL一负载轴的转速;b一步距角4、步进电机的矩频特性一般步进电机转矩随运行频率升高而迅速下降,经过改进的步进电机可以在一个很宽的范围内保持转矩在一个很小的幅度内变化。但是必须保证在实际运行工况下,选用的电机可以给出足够转矩。2.4控制系统方案设计计算机系统是整个机器人控制系统核心部分,结构和功能的划分以及设计的合理性直接影响着整个机器人系统功能的实现,计算机控制系统应具有较强的可靠性、较高的运行速度以及较好的性能价格比,在满足工作性能要求基础上体现出较好的经济性要求。(1)硬件平台选择在主控计算机的选用上存在两种解决方案,即采用单片机并自行设计开发各种功能模块构成主控计算机系统和基于工业控制计算机系统(如PC总线工控机或STD总线工控机等)并开发必要的专用功能模块接口板(或者利用现成的专用功能模块接口板)。机器人控制部分的主控计算机选用PC工控机与采用单片机构成的廉价控制系统方案相比较,性能差别主要体现在以下几个方面:1、一般情况下,机器人关节间的运动存在级间耦联现象,在关节位置和速度的控制上必须满足适时性控制要求,因此存在大量的数据运算和处理过程,在编程上,体现为大量的浮点运算和程序上占用大量的内存空间。单片机由于可寻址的存储容量范围有限,可能存在不能达到性能要求和编程复杂、开发工作量大等缺点,而PC机在数据运算和处理方面具有明显优势,且开发工作量较小。2、机器人控制系统不仅要求具有高可靠性的硬件支持,而且要求在软件上能实现各种控制功能。单片机可直接利用的现成软件资源较少,而PC系列计算机目前具有丰富的支持软件,使程序设计更加方便灵活而且软件的移植灵活性好,因此基于PC系列计算机进行程序开发可以避免重复性工作,并且具有完备的编程语言和开发环境。3、采用单片机进行一个完整的控制系统开发,虽然目标系统成本较低,但试制阶段的费用并不低廉,更为重要的是在开发硬件系统时工作量大、开发周期长,而且硬件的可靠性和抗干扰性能难以达到较高要求。随着计算机技术的不断进步,PC系列工控机具有较高的可靠性和可维护性能,同时价格在大幅度降低,采用PC工控机进行机器人控制系统的研制和开发,可以有效地缩短开发周期并能降低成本,对经济型机器人控制系统是一个优选的硬件解决方案9。在机器人控制方式上,目前主要有集中式控制、主从式控制和分级控制三种方式。对于多关节机器人,每个关节对应一个处理器,将机器人控制中计算量最大的动力学方程按关节进行分解,作为各个子算法分布在各关节处理器上同时进行计算,然后输出到主控制器中,这种采用模块化结构、主从方式组成分布式多处理系统,是多关节机器人控制系统发展的方向,目前应用最为广泛的是两级或两级以上计算机构成的分布式控制方式。集中式系统是最典型、结构最简单的控制系统,它将所有的信息输入、处理、控制均集中在一台计算机上,因而对该计算机的性能要求较高,而分布式系统则降低了对计算机性能的要求,且系统可扩充性能好,易于维护,但故障率比集中式控制方式高得多。随着计算机技术的迅速发展和存储技术的日新月异,许多微型机在速度和性能上己经接近甚至超过小型机,并且在价格上大幅度降低,可靠性增强,使用和维护更加方便。同时,随着各种技术支持软件的丰富,使编程方便易行、软件的可移植性高,因而采用高性能价格比的微型计算机进行经济型机器人的集中式控制己成为可能。在微型机领域,IBM-PC机在结构、性能、价格特别是软件技术支持方面都有很多优点,使它在工业控制系统中得到广泛的应用。因此,该机械手控制系统采用集中控制方式,利用工BM-PC586作为控制计算机,另外加一块PCL-839接口卡作为步进电机驱动器运动控制用接口卡,这样既增加了硬件的可靠性,又缩短了开发周期10。(2)软件系统 硬件系统是控制功能赖以实现的物质基础,软件则是计算机系统协调各部件完成控制功能的神经中枢。软件功能的划分与结构上的实现在计算机控制系统中具有极其重要的作用。软件设计的目标是依据需要完成整体功能以最优的方式把软件各部分内容有机组织起来,使整个系统具有较高的运行效率、可靠性、灵活性和操作实用性。该机械手软件系统主要承担的功能包括:运动学运算、路径规划、参数输入、人机接口控制以及故障报警和处理系统,在功能的实现上应使系统具有较好的人机界面和灵活的操作控制功能11。3.传动系统设计3.1滚珠丝杠副的特点一、滚珠丝杠与滑动丝杠副相比驱动扭矩为1/3。由于滚珠丝杠副的丝杠轴与丝母之间有滚珠杂做滚动运动,所以能得到较高的运动效率,与过去的滑动丝杠副相比,驱动扭矩达到1/3以下。因此,不仅能把回转运动转变为直线运动,也能容易地将直线运动转变为回转运动。图3.1滚珠丝杠示意图二、高精度的保证。滚珠丝杠副是在严格进行温度管理的工厂内,用最高水平的机械设备进行研削,直到装配、检查,均在完善的品质管理体制下进行,因而确保了精度。三、微进给可能滚珠丝杠副由于是利用滚珠运动,所以起动扭矩极小,不会出现滑动运动那样的爬行现象,能保证实现精确的微进给。四、无侧隙、刚性高滚珠丝杠副可以加予压,由于预压可使轴向间隙达到负值,进而得到较高的刚性。它由于运动效率高、发热小,所以可实现高速进给。3.2设计条件滚珠丝杠行程长 ls=1200mm 最大速度 vmax=250m/s加速时间 t1=0.05s 减速时间 t3=0.15s每分钟往复次数 n=8 回复间隙 0.15mm位置决定精度 0.015mm/1000mm 操作位置决定精度 0.001mm最小进给量 s=0.02.mm/脉冲 驱动电机额定回转数 3000r/pm电机惯性力 Jm=110-3kg/m2 减速机构 A=1导向面摩擦系数 =0.01 导向面无载荷时摩擦力f=15N3.3导向精度与轴向间隙的确定一、导向精度的确定:滚珠丝杠副的导程精度按JIS规格进行管理。为了满足位置决定精度0.015mm/1000mm:0.015 /1000=0.045/3000 。所以必须选择0.045mm/3000mm以内的导向精度。根据滚珠丝杠的精度等级,选定C7等级,即积累导向误差为0.045mm/3000mm。精度等级C7的轧制滚珠丝杠与精度滚珠丝杠,选择价格较低的轧制滚珠丝杠来使用12。二、轴向间隙的确定为了满足回复间隙为0.15mm的要求,因此选择轴向间隙必须低于0.15mm。根据满足轧制滚珠丝杠的轴向间隙要小于0.15mm,所以选择轴径低于36mm,精度等级为C7的轧制滚珠丝杠。3.4丝杠轴的确定一、丝杠轴的选择根据工作任务,以及滚珠丝杠的精度等级要求,选择轴径d=36,导程l=8,全长为1500的滚珠丝杠。二、丝杠轴支撑方法的选择因为滚珠丝杠的行程长1200mm,最大速度为250mm/s,所以丝杠轴的支撑方法有固定固定型和固定支撑型,但是,固定固定型的构造比较复杂,而且部件精度和组装精度的要求非常高,所以丝杠轴径的支撑方法选择:固定支撑型。三、容许轴向载荷的确定搬送质量 m=3200kg 工作面的摩擦系数 =0.01工作面无负载时阻力 f=15N 最高速度 vmax=250m/s 加速时间 t1=0.05s加速度 a= vmax/ t1=250 10-3/0.05=5m/s2进程加速时: Fa1= mgfma=0.0132009.8+15+32005=16328.6N.进程等速时的轴向负载:Fa2= mgf=0.0132009.8+15=328.6N进程减速时的轴向负载:Fa3=mg f-ma=0.0132009.8+15-32005=-15671.4N.返程减速时的轴向负载:Fa4=mgfma= 16328.6N.返程等速时的轴向负载:Fa5=mgf= 328.6N返程减速时的轴向负载:Fa6=mgfma = 15671.4N.因此滚珠丝杠上作用的最大轴向载荷为16328.6N丝杠轴的弯曲载荷: m导程d1丝杠轴外径ls丝杠长度丝杠轴的许用拉压载荷 : 丝杠轴的弯曲载荷与许用拉压载荷在使用上都能满足要求。3.5螺母的确定3.5.1滚珠丝杠螺母型号的选择经查表并计算后选择BNF型螺母。3.5.2静态安全系数滚珠丝杠副在静止或运动的状态下受到过大的载荷及很大的冲击负载时,会在沟道滚动面和滚珠表面形成永久性变形。(1) 基本额定静负载。在承受到最大应力的接触部位上使滚珠的永久性变形量和沟道滚动面的永久性变形量之和,达到滚珠直径的0.0001倍的方向和大小一定的静止负载叫做基本额定静负载。(2) 静态安全系数。所谓基本额定静负载(Coa),一般的作为滚珠丝杠副的容许轴向载荷。根据使用条件在计算载荷时有必要考虑下述的静态安全系数。因为滚珠丝杠副在静止或运动中会承受由于冲击或启动停止而发生惯性力等,想不到的外力作用,要特别注意14。容许轴向载荷基本额定静负载,查得=95.1静态安全系数。查得=3.0=95.1/3.0=31.7=31700N与最大轴向载荷16328.6N比较大,因此许用轴向载荷适合。3.5.3寿命分析(1) 滚珠丝杠副的寿命滚珠丝杠副受外部负载而运动时,沟道滚动面及滚珠会不断地受到循环应力的作用,达到临界值时,滚动面就会产生疲劳破损,表面的一部分会发生鱼鳞状剥落。所谓滚珠丝杠副的寿命指的是滚动面或滚珠其中任一由于材料的滚动疲劳而最初产生表面剥落为止的总会转数15。滚珠丝杠副的寿命具有很大的分散性,即使同批制造的产品,在同样运动条件下使用,寿命也会有很大差别。因此为了确定直线运动系统的寿命,一般使用额定寿命,其定义如下:额定寿命指的是让一批同样的滚珠丝杠副在同一条件下分别运动,其中10%发生表面剥落时达到的总转数。(2) 基本额定动负载Ca基本额定负载(Ca)用于滚珠丝杠副在受到负载而运动时的寿命计算。基本额定动负载(Ca)指是让一批同样的滚珠丝杠副分别运动时,使额定寿命达到L=106的方向与大小不变的负载。(3) 寿命计算平均轴向载荷加速时行走的距离:减速时行走的距离: 等速时行走的距离: 平均轴向负载 故额定寿命: 基本额定动负载。查得=48.3KN承载系数,查表取=1.1寿命时间: 3.5.4刚性检验选为选定条件的刚性的规格,无需检验.3.6定位精度的确定3.6.1定位精度误差的主要因素:定位精度发生误差的主要因素有导程精度、轴向间隙、进给丝杠系的轴向刚性等。其它的重要因素还有发热引起的热变位、导向系引起的运动过程中的姿势变化等16。3.6.2导向精度的确定: 在前边已经选择为精度等级C7,累积导向误差为。3.6.3轴向间隙的确定:轴向间隙虽然不是影响往一方向进给时定位精度的主要因素,但在进给方向逆转或轴向负载逆转情况下产生齿隙。从一个方向运动到另一个方向的位置精度已经选定,因此不需要校核。BNF型轴向间隙为0.15mm。四、热变形对位置精度的影响:丝杠轴的温度在运转过程中上升,导致丝杠轴因热而伸长,从而是其的定位精度降低,假设使用时温度上升518 ,3.7回转扭矩的确定3.7.1外部载荷与回转扭矩3.7.2 加速时所必须的转动惯量转动惯量 J=角加速度: 因此加速时必要的扭距:加速时:Tk=T1T2=0.4625.52=25.98 N/m等速时:Tt=T1=0.46 N/m减速时:Tg= T1T2=0.4625.52=-25.06 N/m4.导轨的受力分析工业机器人己得到广泛应用。由工业机器人与其他设备组成的生产线已经成百倍地提高了企业的劳动生产率,提高了产品质量,大大缩短了产品史新换代的周期。自动装配机器人可以完成典型的装配任务,它的精度要求很高,本次的自动装配机器人设计利用滚珠丝杠和导轨作为传动元件,要保证机器人的装配精度,必须很好的设计导轨。导轨的受力分析如图4.1。图4-1 导轨受力分析图4.1使用条件使用型号:SHS(基本额定动载荷: C= 22.3KN ) (基本额定静载荷: C0= 38.4KN)荷重:W1=13317N W2= 16268N 速度:时间:t1=0.05s t2=2.8s t3=0.15s行程:ls=1300mm距离: 重力加速度:4.2滑块作用载荷1. 等速时:径向作用载荷 =7396.25 2.左加速时:径向作用载荷轴向作用载荷:3. 左减速时:径向作用载荷 轴向作用载荷 :4.右加速时:径向作用载荷:轴向作用载荷:5. 右减速时:径向作用载荷轴向作用载荷: 3. 合成载荷(1)等速时:PE1=PE2=PE3=PE4=P1=7396.25N(2)左行加速时:(3)左行减速时:(4)右行加速时:(5)右行减速时:4. 平均载荷:5. 额定寿命 ()寿命为6. 静安全系数 根据上面的计算,滑块的最大载荷为NO.1右行加速时的载荷 5.导轨的刚性设计5.1预压的选定滚动体和导轨面之间预加一定载荷,可增加滚动体和导轨面接触,以减小导轨面平面度,滚子直线度及滚动体直径不一致性误差的影响,使大多数滚动体均能参加工作。由于有预加接触变形,因而提高了导轨的刚度和精度。阻尼性能也有所增加。提高了导轨的抗振性。垂直配置的滚动导轨预加载荷后可预止滚动体在导轨之间下滑成歪斜。预压约为动载荷的1/10,为2230N。5.2考虑预压载荷的寿命5.2.1 预压载荷系数含有预压的作用载荷 :含有预压的作用载荷 (N):预压载荷 (N):载荷系数:“”与“”的比值5.2.2 计算(1) 使用条件:同前, 预压:2230N(2) 各滑块作用合成载荷 (N)表5.1各滑块作用合成载荷动作1234等速时7396.257396.257396.257396.25左行加速时8786.0319595.2519595.258786.03左行减速时11699.117622.997622.9911699.11右行加速时19595.258786.038786.0319595.25右行减速时7622.9911699.1111699.117622.995.2.3 考虑预压时的作用载荷(1)等速时:(2)左加速时:(3)左减速时:(4)右加速时:(5)右减速时:5.2.4 平均荷重: 5.2.5寿命计算寿命为.5.2.6 安全系数滑块的最大载荷为根据以上验算,导轨满足使用要求。结论本文在参考近几年机器人领域取得重大成果的基础上,结合“螺钉自动上料”和“螺钉拧紧机器人”这个课题,对自动装配螺钉机器人进行了机电一体化结构设计、同时,对传动方式和控制系统进行了研究和分析,本论文的研究主要取得了以下成果:1. 对自动组装螺钉机器人采用机械电子学思想进行了总体设计。立足于机电一体化的观点,对机器人的机械结构形式、驱动装置、传动方式等各组成部分进行了较为全面的分析,最后得出自动组装螺钉机器人的总体方案,提出用步进电机驱动,用滚珠丝杠和LM导轨传动力和扭矩。2.根据自动组装螺钉机器人的结构特点,对执行部件的运动方式和特点进行了详细的分析。采用弹簧和扭矩传递器来防止扭矩和力过大,使旋转机构损坏。 3.通过参考国内外的自动送料装置结构,结合自己的一些创新,设计出本机器人的自动送料机构,该机构结构简单,安装方便,成本低,性价比较好。通过以上的工作,从总体结构分析和驱动系统的设计和制造,最终实现了自动装配螺钉机器人的简单、实用的整体设计方案。总结以前的研究工作,认为有必要在以下几个方面进行进一步的研究:(1)提高机器人的操作精度的研究。机器人的操作精度很大程度上依赖于电机驱动精度,如果仅仅依靠采用小步距角的步进电机是不够的。现在步进电机开环控制有许多提当高精度的措施,如细分控制可以达到与闭环不相上下的精度。但是,在机器人中的应用尚有待于进一步的研究。(2)本文提出的自动组装螺钉机器人的整体方案对其它机器人的开发也有借鉴意义,但是尚未形成完整的理论。如果能对机器人设计研究提出一般性的理论原则,必然能对我国机器人的开发具有更大的推动作用,这一问题的研究也需大量的工作。参考文献1 孟威,张伯鹏,赵大泉,徐家球,郑力.螺钉自动抓拿认扣装置的设计J.清华大学学报,2000,(8).2 张效祖.工业机器人的现状与发展趋势J.WMEM,2004,(5).3 冯光涛,张伟军,赵锡芳,秦志强.机器人装配操作的规划与控制J.机器人,2001,(1).4 蒋新松.机器人与工业自动化M.河北教育出版社,2003,45 蔡自新.机器人原理及其应用M.中南工业出版社,1988,8 6 李绣峰,刘桂雄,李玩雪,谢存禧.机器人装配作业位置调整技术J.华南理工大学学报(自然科学版),1999,(1).7 马香峰.机器人机构学M.北京,机械工业出版社,1991,9.8 杨化树,曲新峰.工业机器人技术的应用及发展J.黄河水利职业技术学院学报,2004,(4).9 陈一民.工业机器人通用控制器研究开发J.上海大学学报(自然科学版) ,1998,(5). 10 郑时雄,刘桂雄,阎华,温伟成.机器人视觉在自动装配线中的应用J.光学精密工程,1998,(1).11 费仁元,张彗慧.机器人机械设计和分析M.北京工业大学出版社,1998, 9.12张进平,马若丁.农业机械设计手册(下).北京:中国农业技术出版社2007:1062-1063.13赵满全,窦卫国,赵世杰,杜文亮.4SW系列马铃薯挖掘机的研制.农村牧区机械化,1999(4):15-16. 14赵满全,窦卫国,赵世杰,杜文亮.机器人研制与开发.内蒙古农业大学学报,2000(2):91-96.15张兴东,朱月玲. 工业机器人造型与虚拟样机关键部件仿真J. 工业机械学报, 2005(11):64-67 .16 Li.S.P,Meng.Y.M,etc. Research on the working mechanism and virtual design for a brush shape cleaning element of a sugarcane harvesterJ.Journal of Materials Processing Technology,129(2002): 418422.17 “Take special precaution to keep robot removal equipment efficientAnd safe”,Cleaning&Maintenance Management,2001,37(9):17-35致谢通过本次毕业设计,我掌握了机械设计的方法和各方面的要求,同时,熟练掌握了CAD制图软件,对以前所学习的机械专业课程得到了很好的巩固。本课题设计的所有工作,从课题的选择、构思、整体结构的分析和研究,到论文的写作等阶段都是在李志红老师和李锦泽老师的悉心指导下完成的。两位老师对工作认真负责,在我做毕业设计的每个阶段,从课题选择到查阅资料,设计草案的确定和修改,中期检查,后期详细设计,装配草图等整个过程中都给予了我很好的建议和指导。我的设计较为复杂烦琐,但是老师仍然细心地纠正图纸中的错误。她们严谨的治学态度、渊博的学术知识、诲人不倦的敬业精神以及宽容的待人风范使我获益颇多。感谢我的指导师,她们的严谨细致、一丝不苟的作风一直是我工作、学习中的榜样;她们循循善诱的教导和不拘一格的思路给予我无尽的启迪。通过四年的专业学习,我对机械各方面的知识进行了系统的学习,更加热爱这个专业,在这里,感谢所有指导和帮助我的老师。31河北科技师范学院本科毕业设计任务书 自动机器人组装机构设计院(系、部)名 称 : 机电工程学院 专 业 名 称: 机械设计制造及其自动化 学 生 姓 名: 宋宗南 学 生 学 号: 0412070115 指 导 教 师: 李志红 李锦泽 2010 年 12 月 1日河北科技师范学院教务处制 一、主要研究内容 结合螺钉的形状、装配位置和精度的各方面的要求以及机器人拧紧过程中出现的问题,参考近几年机器人技术研究和发展的状况,在充分发挥机、电、软、硬件各自特点和优势互补的基础上,对装配用拧紧螺钉机器人的整体机械结构、传动系统和驱动装置进行了分析和设计,提出了一套整体结构设计方案和传动方案。二、基本要求机器人是典型的机电一体化装置,必须采用系统的观点,立足全局,对机器人各功能模块进行合理划分。首先根据设计要求从理论上分析工作状况,然后提出设计思路,包括传动方式、控制方式等,在综合分析的基础上,整体规划机械手的整体结构形式、驱动装置、传动系统、控制系统,从而选定最优方案三、工作进度2010.10.02-25调查研究,收集资料,撰写毕业设计计划书2010.10.26-2010.12.8 熟悉课题,查阅资料,撰写文献综述与外文翻译2011.02.27-03.10总体设计,方案论证2011.03.10-04.19部件、零件设计计算阶段2011.04.20-30编写设计计算说明书2011.05.01-07指导教师审核资料,修改资料2011.05.15申请毕业设计答辩,提交毕业设计资料2011.05.15-30准备毕业设计答辩2011.06.01-02答辩2011.06.02-复查材料,修改资料,装档四、参考文献1 孟威,张伯鹏,赵大泉,徐家球,郑力.螺钉自动抓拿认扣装置的设计J.清华 大学学报,2000,(8).2 张效祖.工业机器人的现状与发展趋势J.WMEM,2004,(5).3 冯光涛,张伟军,赵锡芳,秦志强.机器人装配操作的规划与控制J.机器人,2001,(1).4 蒋新松.机器人与工业自动化M.河北教育出版社,2003,4指导教师签名: 教研室主任审查签名: 河北科技师范学院本科毕业设计开题报告自动机器人组装机构设计院(系、部)名 称 : 机电工程学院 专 业 名 称: 机械设计制造及其自动化 学 生 姓 名: 宋宗南 学 生 学 号: 0412070115 指 导 教 师: 李志红 李锦泽 2011 年 3 月 15 日河北科技师范学院教务处制一、课题来源 自选二、主要依据本文设计的自动组装作业用机器人是参考了近几年机器人领域取得重大成果的基础上,结合普通“拧紧装置”和“传动装置”,和生产实习过程中所接触的AMADA数控激光切割机结构进行综合分析和优化后设计的。 机器人装配操作是机器人研究与应用的一个重要领域.与机器人焊接、喷涂等作业不同,机器人的装配操作是一种约束运动类操作,因此在规划和控制时必须考虑接触约束和各种不确定性因素的影响。通过查阅,冯光涛,张伟军,赵锡芳,秦志强.所著的机器人装配操作的规划与控制一文使我对机器人装配操作的规划和控制策略有了比较深刻的理解,作者对一些典型的装配操作任务进行了分析.文末提出了需要进一步深入研究的一些问题,这对我的设计有很大的帮助。 本文设计的自动组装作业用机器人最大的难点就是螺钉自动抓拿机构和螺钉自动送给机构,通过查阅,孟威,张伯鹏,赵大泉,徐家球,郑力.所著螺钉自动抓拿认扣装置的设计一文,该文通过实验的方式,展开分析就克服螺钉自动装配作业中存在的认扣成功率低、机构复杂、专用设备成本较高等缺点,在分析典型轴孔间隙配合插入问题的基础上,采用自然参数向量对螺钉在螺孔中装配时的允许倾斜角度进行了计算,阐述了螺钉认扣过程中的几种状态,设计出利用立式加工中心对M8内6角螺钉自动抓拿认扣的装置。该文为我的螺钉的抓拿机构的设计提供了很大的帮助。 通过大量材料的阅读,使我对机器人的关键部分的认识更加深刻,不仅仅是上述的几篇文章,还有蒋新松主编的机器人与工业自动化、蔡自新主编的机器人原理及其应用、费仁元,张彗慧.主编的机器人机械设计和分析、Valenti, Michael所著的A Robot Is Born等一大批中英文资料。 机器人作为新一代的生产工具,能够代替人完成人力所不及或人所不适宜的工作。随着机器人在各个领域的应用,对机器人的综合性能提出了更高的要求,专业化更强,实用性更高,经济性要求也已经摆到了人们的面前,因此,结构简单、操作方便、能满足功能要求又具有一定的可靠性的微型机器人或者说功能专一的机器人需求量越来越大。三、研究内容 1.重点解决的问题 自动组装作业用机器人的各部分结构设计 自动组装作业用机器人控制方案设计 2.拟开展研究的几个主要方面 针对螺栓、螺钉装配要求完成机器人的总体方案设计及工作原理 主要运动部件的结构设计 系统控制及设计计算四、研究计划及预期成果研究计划:通过生产实习的具体产品,查阅相关资料结合学过的机器人方面的知识,联系已有的产品发挥自我的创新意识进行设计。预期成果:通过学习及查阅有关资料和设计计算,完成自动组装作业用机器人的总体方案设计及其各部分结构设计完成驱动装置的选择和设计,并且完成其控制系统方案的设计和自动送料装置的设计。使其能够完成自动装配螺钉的任务。以达到满足预期目的的要求。五、特色或创新之处在装配体系中,以前的人工操作已经不能满足现代企业高精度、高效率、低成本生产方式的要求。随着相关学科的发展及各种先进技术的应用,装配机器人的研究与开发越来越受到广泛的重视,装配机器人已经成为先进制造业不可缺少的自动化装备,研究开发的装配用机器人得到了广泛的应用,利用装配用机器人进行工作可以实现典型的装配动作,如抓取,插入和拧紧等动作。装配机器人机构合理,性能完善,必将加速产品化的进程;改善工人的劳动环境,降低了工人的劳动强度;大大提高了劳动生产率。这将意味着装配工作的生产自动化的开始,开辟了工业机器人应用的新领域。 六、已具备的条件和尚需解决的问题已具备的条件:如今自动机器人的发展突飞猛进,多自由度,多功能的机器人的技术也日臻成熟,为我们的研究带来了很大的帮助。有待解决的问题:如何展开分析克服螺钉自动装配作业中存在的认扣成功率低、机构复杂、专用设备成本较高等缺点,在分析典型轴孔间隙配合插入问题的基础上,采用什么样的方法对螺钉在螺孔中装配时的允许倾斜角度进行计算,阐述螺钉认扣过程中的几种状态。七、指导教师意见指导教师签名:年 月 日河北科技师范学院本科毕业设计中期检查表 题 目自动机器人组装机构设计学生姓名宋宗南学 号0412070115专 业机械设计制造及其自动化指导教师李志红 李锦泽职 称副教授主要研究内容及进展主要研究内容:,对拧紧螺钉用装配机器人采用系统的观点进行整体功能分析,以实现结构优化,实现经济性、灵活性和高可靠性系统设计.课题进展情况:初步设计已经完成,校核已经完毕。尚须完成的任务制作图纸,完成设计说明书。存在的主要问题及解决措施问题:蝶形弹簧和扭矩转换器的选取解决措施:在网上查询相关资料,借阅工具书。指导教师审查意见 指导教师签名:年 月 日院(系、部)审查意见 签字盖章:年 月 日河北科技师范学院本科毕业论文(设计)答辩记录表题 目学生姓名学号专业答辩主持人答辩组成员答辩记录人地点时间年 月 日答辩过程及内容:组长签名: 成员签名: 河北科技师范学院本科毕业论文(设计)成绩评定汇总表指导教师评分表工作态度(10)出勤与工作量(10)调研论证或实验(设计)(30) 论文(设计)质量(30)创新(10)完成情况(10)总成绩指导教师评语:是否同意参加答辩:指导教师签字:评阅人评分表选题质量(20)能力水平(40)创新(10)论文(设计)质量(30)总成绩评阅人评语:是否同意参加答辩:是评阅人签字:答辩小组评分表论文(设计)(30)创新(10)陈述(30)答辩(30)总成绩答辩小组评语:答辩小组成员签字:院(系、部)答辩委员会意见:综合成绩: 院(系、部)答辩委员会主任签字: 院(系、部)盖章 年月日 河北科技师范学院本科毕业设计工作总结自动机器人组装机构设计院(系、部)名 称 : 机电工程学院 专 业 名 称: 机械设计制造及其自动化 学 生 姓 名: 宋宗南 学 生 学 号: 0412070115 指 导 教 师: 李志红 李锦泽 2011 年 6 月 1 日河北科技师范学院教务处制 一、计划的实施情况及工作的详细进程毕业设计时间共16周,具体时间分配如下: 第1-4周:组织学习毕业设计大纲、任务书、指导书 选择确定课题、调查分析、收集原始资料,查找有关文献,学习新的知识。 第5-7周:需求分析阶段 分析设计任务书的要求和用户需求,进行可行性分析和需求分析,确定系统所需的功能和任务目标; 安装建立设计所需软硬件环境; 对系统所需的数据进行分析,确定系统的输入数据、输出数据和中间结果数据,以及数据的格式、类型、范围,所要输出的数据表格等。 第8-12周:设计阶段 进行方案设计,系统分析,框架设计和模块划分,并进行分工;按模块编写程序代码,进行模块调试和测试。 第13-14周:调试阶段 模块的连接,系统调试和完善;设计系统调试数据,进行系统测试,并纠正系统错误;由用户或指导教师对系统进行验收。 第15-16周:毕业设计资料准备阶段 整理和编写毕业设计规划报告书、网站使用说明书等设计资料;提交毕业设计资料。 成绩评定。二、研究结果及意义 本设计机器人结构简单,造价低,自由度高,适应面广,对在本设计过程中,综合运用了机械传动和控制的知识。三、主要收获及体会通过本次毕业设计,我掌握了机械设计的方法和各方面的要求,同时,熟练掌握了CAD制图软件,对以前所学习的机械专业课程得到了很好的巩固。理论联系实践的能力得到巩固和扎实。本次课程设计由于理论知识不足,设计经验较少,但在指导老师和同学的帮助下,终于找到自信,虽然设计中仍然有很多困难,但是抱着这样的心理我一步步走下来,终于完成了本次设计;付出才有收获,态度决定一切;戒骄戒躁,端正态度,虚心认真,锲而不舍,认真走好每一步,才能取得成功;四、存在问题及努力方向 此次论文中没有详细分析机器人控制方面在的问题,主要分析其机械构造方面,今后会在控制方面多多努力,做进一步的研究。五、指导教师评价意见指导教师签名: 年 月 日河北科技师范学院本科毕业设计文献综述 国内外机器人的发展探究院(系、部)名 称 : 机电工程学院 专 业 名 称: 机械设计制造及其自动化 学 生 姓 名: 宋宗南 学 生 学 号: 0412070115 指 导 教 师: 李志红 李锦泽 2011 年 3 月 10 日河北科技师范学院教务处制摘要机器人技术正在以飞快的速度向前发展,对机器人这一概念的理解及定义也在变化。机器人的应用和普及正在改变人类的生产方式、生活方式和作战方式。在非常规和极端制造过程中,工业机器人是不可缺少的自动化装备。机器人技术是高科技的重要组成部分,融合了机械、电子、传感器、计算机、人工智能等许多学科的知识,涉及到当今许多领域的前沿技术。机器人是一种仿人操作、自动控制、可重复编程、能在三维空间完成各种作业的机电一体化生产设备,特别适合于多品种、变批量的柔性生产,对稳定、提高产品质量,提高生产效率,改善劳动条件和产品的快速更新换代起着十分重要的作用。目前,工业机器人技术正在向智能机器和智能系统的方向发展,其发展趋势主要为:结构的模块化和可重构化;控制技术的开放化、PC化和网络化;伺服驱动技术的数字化和分散化;多传感器融合技术的实用化;工作环境设计的优化和作业的柔性化以及系统的网络化和智能化等方面。关键字:机器人技术 高科技 智能系统ABSTRACTThe robot technology is developing with a really fast speed.The understanding of it has chenged a lot too.The widely spreading and using robot has made a big influence in the way of our humanlife in the inproduction and other parts.In the unnormally and extremely production course, the industry robot Indispensable automation equipment. Robotic technology is an important part of high-tech. Shirt-sleeve mechanical and electronic sensor computer ai and many other subject knowledge, Involves many of todays domain front technology. The robot is a humanoid operating automatic control repeatable programming witch can finish all kinds of assignments such as 3d space electromechanical integration of the production equipment. Particularly suitable for many varieties of flexible production, variable batch of stability to improve product quality, raise efficiency in production, improve working conditions and product rapid renewal plays an extremely important role.Currently, the industrial robot technology is the direction of intelligent machine and intelligent system development, the trend of its development mainly fall into: structure of modular and reconfigurable change; Control technology, and PC network; Servo drive technology digital and decentralization; Multisensor fusion technology in application; Work environment design and optimization of homework flexibility.1国外机器人的研究和发展状况第一台Unimate型Robot在美国问世至今已45年了,机器人技术正在以超乎一般人所预料的速度向前发展,对机器人这一概念的理解及定义也在变化。1984年末著名科学家钱学森指出:“所谓机器人,就是指那些有特定功能的自动机,它是机电一体化的,具有人工智能因素的80年代高技术,是新技术革命的重要内容之一。”这是最有权威和精辟归纳的定义,也为20年来的实践所证实其远见卓识。机器人是人类20世纪的重大发明之一。据国外专家预测,21世纪将是机器人技术革命的世纪,机器人作为全面延伸和扩展人的体力和智力的手段将实现“当代最高意义上的自动化”。机器人的应用和普及正在改变人类的生产方式、生活方式和作战方式。在非常规和极端制造过程中,工业机器人是不可缺少的自动化装备。高科技是那些对国家军事、经济有重大影响,具有较大社会意义或能形成产业的新技术和尖端技术。机器人技术是高科技的重要组成部分,融合了机械、电子、传感器、计算机、人工智能等许多学科的知识,涉及到当今许多领域的前沿技术。机器人是一种仿人操作、自动控制、可重复编程、能在三维空间完成各种作业的机电一体化生产设备,特别适合于多品种、变批量的柔性生产,对稳定、提高产品质量,提高生产效率,改善劳动条件和产品的快速更新换代起着十分重要的作用。机器人是最典型的机电一体化数字化装备,技术附加值很高,应用范围很广,作为先进制造业的支撑技术和信息化社会的新兴产业,将对未来生产和社会发展起越来越重要的作用。国外专家预测,机器人产业是继汽车、计算机之后出现的新的大型高技术产业。据国际机器人联合会(IFR)统计,世界机器人市场前景看好,从20世纪下半叶起,世界机器人产业一直保持着稳步增长的良好势头。进入90年代,机器人产品发展速度加快,年增长率平均在10%左右,2000年增长率上升到15%,预计21世纪初,工作在各领域的工业机器人将突破100万台。正如21世纪日本创建机器人社会技术发展战略报告指出,“机器人技术(RT)与信息技术(IT)一样,在强化产业竞争力方面是极为重要的战略高技术领域。培育未来机器人产业是支撑21世纪日本产业竞争力的产业战略之一,具有非常重要的意义。”最近,韩国也将智能机器人作为十大战略产业之一列入国家发展规划(2003-2007年),现正在实施中。机器人广泛应用于各行各业。主要进行焊接、装配搬运、加工、喷涂、码垛等复杂作业。目前,全球现役工业机器人83万台。过去10年,机器人的价格降低约80%,现在继续下降,而欧美劳动力成本上涨了40%。现役机器人的平均寿命在10年以上,可能高达15年,它们还易于重新使用。由于机器人及自动化成套装备对提高制造业自动化水平,提高产品质量和生产效率、增强企业市场竞争力、改善劳动条件等起到了重大的作用,加之成本大幅度降低和性能的迅速提高,其增长速度较快。据国际机器人联合会及联合国欧洲经济委员会(UCENE)统计,2001年机器安装量为7.8万台套,年增长率9%;机器人的应用主要有两种方式,一种是机器人工作单元,另一种是带机器人的生产线,并且后者在国外已经成为机器人应用的主要方式。以机器人为核心的自动化生产线适应了现代制造业多品种、少批量的柔性生产发展方向,具有广阔的市场发展前景和强劲生命力,已开发出多种面向汽车、电气机械等行业的自动化成套装备和生产线产品。在发达国家,机器人自动化生产线已形成一个巨大的产业,年市场容量约为1000亿美元。像国际上著名公司ABB、Comau、KUKA、BOSCH、NDCSWISSLOG、村田等都是机器人自动化生产线及物流与仓储自动化设备的集成供应商。 机器人涉及到机械、电子、控制、计算机、人工智能、传感器、通讯与网络等多个学科和领域,是多种高新技术发展成果的综合集成。因此它的发展与上述学科发展密切相关。机器人在制造业的应用范围越来越广阔,其标准化、模块化、网络化和智能化的程度也越来越高,功能越来越强,并向着成套技术和装备的方向发展。机器人应用从传统制造业向非制造业转变,向以人为中心的个人化和微小型方向发展,并将服务于人类活动的各个领域总趋势是从狭义的机器人概念向广义的机器人技术(RT)概念转移;从工业机器人产业向解决工程应用方案业务的机器人技术产业发展。机器人技术(RT)的内涵已变为“灵活应用机器人技术的、具有实在动作功能的智化系统”。目前,工业机器人技术正在向智能机器和智能系统的方向发展,其发展趋势主要为:结构的模块化和可重构化;控制技术的开放化、PC化和网络化;伺服驱动技术的数字化和分散化;多传感器融合技术的实用化;工作环境设计的优化和作业的柔性化以及系统的网络化和智能化等方面。2国内机器人的研究和发展状况我国的机器人研究开发工作始于上世纪70年代初,到现在已经历了30年的历程。前10年处于研究单位自行开展研究工作状态,发展比较缓慢。1985年后开始列入国家有关计划,发展比较快。特别是在“七五”、“八五”“九五”机器人技术国家攻关、“863”高技术发展计划的重点支持下,我国的机器人技术取得了重大发展。在机器人基础技术方面:诸如机器人机构的运动学、动力学分析与综合研究,机器人运动的控制算法及机器人编程语言的研究,机器人内外部传感器的研究与开发,具有多传感器控制系统的研究,离线编程技术、遥控机器人的控制技术等均取得长足进展,并在实际工作中得到应用。在机器人的单元技术和基础元部件的研究开发方面:诸如交直流伺服电机及其驱动系统、测速发电机光电编码器、液压(气动)元部件、滚珠丝杠、直线滚动导轨、谐波减速器、RV减速器、十字交叉滚子轴承薄壁轴承等均开发出一些样机或产品。但这些元部件距批量化生产还有一段距离。在机器人控制装置的研制方面:已开发出具有双CPU、多CPU和分级分层控制的机器人控制装置多台主控计算机的档次也逐渐升级。在机器人操作机研制方面:已开发出一些先进的操作机和特种机器人,如AGV(自动导引车),壁面爬行机器人,重复定位精度为0.024的装配机器人,可潜入海底6000米的水下机器人,移动机器人,移动遥控机器人,主从操作机器人等,有些已达实用化水平并用于实际工程。在机器人的应用工程方面:目前国内已建立了多条弧焊机器人生产线,装配机器人生产线,喷涂生产线和焊装生产线。国内的机器人技术研发力量已经具备了大型机器人工程设计和实施的能力,整体性能已达到国际同类产品的先进水平,而整体价格仅为国外同类产品的三分之二甚至一半,具有很好的性能价格比和市场竞争力。我国现有主要生产工业机器人厂家其生产规模较小,这与当前市场需求有较大差距(如表1.2示)。生产规模达到大批量生产能力,才能提高机器人的稳定性、可靠性及降低成本,才能占领国内市场。目前主要生产第一代示教再现型机器人。随着建筑施工、石化、食品、核工业、水下、高空及微加工行业的需求,将推出一批新机型,如大负载、高精度、蛇形的、无人飞行器以及家用、病人护理、盲人引导犬等。目前正在逐步建立上海、沈阳、北京机器人及其自动化生产线产业基地,开发出一批有市场前景的,具有自主知识产权的机器人及其自动化生产线产品。进一步加强与外企合作,引入先进技术及资金使我国成为国际生产机器人基地,占领国内市场,走向世界。工业机器人发展长期以来受限于成本较高与国内劳动力价格低廉的状况,随着中国经济持续快速的发展,近几年的国民生产总值年平均增长率更是保持在9%左右,人民生活水平不断地提高,劳动力供应格局已经逐步从“买方”市场转为“卖方”市场、由供远大于求转向供求平衡。作为制造业主力的农民工也从早期的仅解决温饱问题到现在对薪资和工作条件提出了更高的要求。这些情况使得许多劳动密集型企业为了提高劳动生产率所采用的增加工人数量、延长工人劳动时间的方法变得成本高昂,同时也受到法律的限制和政策的阻碍。无论是企业还是社会都认识到必须采取从改善机器设备入手,提高技术和资金的密集度来减少用工量以应对这种改变。总之,劳动力过剩程度降低、单个工人成本上升、对产品质量更高的要求、国家对装备制造业的重视等变化改善了机器人的使用环境,工业机器人及技术在中国已逐步得到了政府和企业的重视。随着机器人知识的广泛普及,人们对于各种机器人的了解与认识逐步深化,利用机器人技术提升我国工业发展水平、从制造业大国向强国转变,提高人民生活质量成为全社会的共识。3机器人的发展趋势从近几年世界机器人推出的产品来看,工业机器人技术正在向智能化、模块化和系统化的方向发展,其发展趋势主要为:结构的模块化和可重构化;控制技术的开放化、PC化和网络化;伺服驱动技术的数字化和分散化;多传感器融合技术的实用化;工作环境设计的优化和作业的柔性化以及系统的网络化和智能化等方面。机器人是先进制造技术和自动化装备的典型代表,是人造机器的“终极”形式。它涉及到机械、电子、自动控制、计算机、人工智能、传感器、通讯与网络等多个学科和领域,是多种高新技术发展成果的综合集成,因此它的发展与众多学科发展密切相关。当今工业机器人的发展趋势主要有:1 工业机器人性能不断提高(高速度、高精度、高可靠性、便于操作和维修),而单机价格不断下降。2机械结构向模块化可重构化发展。例如关节模块中的伺服电机、减速机、检测系统三位一体化;有关节模块、连杆模块用重组方式构造机器人。3工业机器人控制系统向基于PC机的开放型控制器方向发展,便于标准化,网络化;器件集成度提高,控制柜日渐小巧,采用模块化结构,大大提高了系统的可靠性、易操作性和可维修性。4机器人中的传感器作用日益重要,除采用传统的位置、速度、加速度等传感器外,视觉、力觉、声觉、触觉等多传感器的融合技术在产品化系统中已有成熟应用。5机器人化机械开始兴起。从94年美国开发出“虚拟轴机床”以来这种新型装置已成为国际研究的热点之一,纷纷探索开拓其实际应用的领域。总体趋势是,从狭义的机器人概念向广义的机器人技术概念转移,从工业机器人产业向解决方案业务的机器人技术产业发展。机器人技术的内涵已变为灵活应用机器人技术的、具有实际动作功能的智能化系统。机器人结构越来越灵巧,控制系统愈来愈小,其智能也越来越高,并正朝着一体化方向发展。参考文献1 孟威,张伯鹏,赵大泉,徐家球,郑力.螺钉自动抓拿认扣装置的设计J.清华大学学报,2000,(8).2 张效祖.工业机器人的现状与发展趋势J.WMEM,2004,(5).3 冯光涛,张伟军,赵锡芳,秦志强.机器人装配操作的规划与控制J.机器人,2001,(1).4 蒋新松.机器人与工业自动化M.河北教育出版社,2003,45 蔡自新.机器人原理及其应用M.中南工业出版社,1988,8 6 李绣峰,刘桂雄,李玩雪,谢存禧.机器人装配作业位置调整技术J.华南理工大学学报(自然科学版),1999,(1).7 马香峰.机器人机构学M.北京,机械工业出版社,1991,9.8 杨化树,曲新峰.工业机器人技术的应用及发展J.黄河水利职业技术学院学报,2004,(4).9 陈一民.工业机器人通用控制器研究开发J.上海大学学报(自然科学版) ,1998,(5). 10 郑时雄,刘桂雄,阎华,温伟成.机器人视觉在自动装配线中的应用J.光学精密工程,1998,(1).11 费仁元,张彗慧.机器人机械设计和分析M.北京工业大学出版社,1998, 9.12张进平,马若丁.农业机械设计手册(下).北京:中国农业技术出版社2007:1062-1063.13赵满全,窦卫国,赵世杰,杜文亮.4SW系列马铃薯挖掘机的研制.农村牧区机械化,1999(4):15-16. 14赵满全,窦卫国,赵世杰,杜文亮.机器人研制与开发.内蒙古农业大学学报,2000(2):91-96.15张兴东,朱月玲. 工业机器人造型与虚拟样机关键部件仿真J. 工业机械学报, 2005(11):64-67 . 16王衍才.鲁志彬. 工业机器人的发展及市场前景浅析J. 内蒙古乌兰察布市研究所 , 012000.17王旭元,4SW-40型智能测试研究.硕士学位论文.呼和浩特:内蒙古农业大学,2003.8-25. 18 季守刚,刘峰光.机器人市场效益分析.自动化研究,2002,(1):162-163.19 伦冠德 . 机器人液压悬挂装置的建模及仿真分析. 机床与液压,2007,35(6):539541.20卡那沃依斯基. 收获机械 .北京:中国工业机械出版社, 1983.10:174-192.21 Li.S.P,Meng.Y.M,etc. Research on the working mechanism and virtual design for a brush shape cleaning element of a sugarcane harvesterJ.Journal of Materials Processing Technology,129(2002): 418422.22 “Take special precaution to keep robot removal equipment efficientAnd safe”,Cleaning&Maintenance Management,2001,37(9):17-35河北科技师范学院本科毕业设计外文翻译机械设计院(系、部)名 称 : 机电工程学院 专 业 名 称: 机械设计制造及其自动化 学 生 姓 名: 宋宗南 学 生 学 号: 0412070115 指 导 教 师: 李志红 李锦泽 2011 年 3 月10 日河北科技师范学院教务处制 Mechanical DesignAbstractA machine is a combination of mechanisms and other components which transforms, transmits. Examples are engines, turbines, vehicles, hoists, printing presses, washing machines, and movie cameras. Many of the principles and methods of design that apply to machines also apply to manufactured articles that are not true machines. The term mechanical design is used in a broader sense than machine design to include their design. the motion and structural aspects and the provisions for retention and enclosure are considerations in mechanical design. Applications occur in the field of mechanical engineering, and in other engineering fields as well, all of which require mechanical devices, such as switches, cams, valves, vessels, and mixers.Keywords: Mechanical Design mechanisms Design Process1The Design PprogressDesigning starts with a need real.Existing apparatus may need improvements in durability, efficiency, weight, speed, or cost. New apparatus may be needed to perform a function previouslydone by men, such as computation, assembly, or servicing. With the objective wholly or partlyIn the design preliminary stage, should allow to design the personnel fully to display the creativity, not each kind of restraint. Even if has had many impractical ideas, also can in the design early time, namely in front of the plan blueprint is corrected. Only then, only then does not send to stops up the innovation the mentality. Usually, must propose several sets of design proposals, then perform the comparison. Has the possibility very much in the plan which finally designated, has used certain not in plan some ideas which accepts.When the general shape and a few dimensions of the several components become apparent, analysis can begin in earnest. The analysis will have as its objective satisfactory or superior performance, plus safety and durability with minimum weight, and a competitive cost. Optimum proportions and dimensions will be sought for each critically loaded section, together with a balance between the strengths of the several components. Materials and their treatment will be chosen. These important objectives can be attained only by analysis based upon the principles of mechanics, such as those of static for reaction forces and for the optimum utilization of friction; of dynamics for inertia, acceleration, and energy; of elasticity and strength of materials for stress and deflection; of physical behavior of materials; and of fluid mechanics for lubrication and hydrodynamic drives. The analyses may be made by the same engineer who conceived the arrangement of mechanisms, or, in a large company, they may be made by a separate analysis division or research group. Design is a reiterative and cooperative process, whether done formally or informally, and the analyst can contribute to phases other than his own. Product design requires much research and development. Many Concepts of an idea must be studied, tried, and then either used or discarded. Although the content of each engineering problem is unique, the designers follow the similar process to solve the problems. Product liability suits designers and forced in material selection, using the best program. In the process of material, the most common problems for five (a) dont understand or not use about the latest application materials to the best information, (b) failed to foresee and consider the reasonable use material may (such as possible, designers should further forecast and consider due to improper use products. In recent years, many products liability in litigation, the use of products and hurt the plaintiff accused manufacturer, and won the decision), (c) of the materials used all or some of the data, data, especially when the uncertainty long-term performance data is so, (d) quality control method is not suitable and unproven, (e) by some completely incompetent persons choose materials.Through to the above five questions analysis, may obtain these questions is does not have the sufficient reason existence the conclusion. May for avoid these questions to these questions research analyses the appearance indicating the direction. Although uses the best choice of material method not to be able to avoid having the product responsibility lawsuit, designs the personnel and the industry carries on the choice of material according to the suitable procedure, may greatly reduce the lawsuit the quantity. May see from the above discussion, the choice material people should to the material nature, the characteristic and the processing method have comprehensive and the basic understanding. Finally, a design based upon function, and a prototype may be built. If its tests are satisfactory, the initial design will undergo certain modifications that enable it to be manufactured in quantity at a lower cost. During subsequent years of manufacture and service, the design is likely to undergo changes as new ideas are conceived or as further analyses based upon tests and experience indicate alterations. Sales appeal.2 Some Rules for DesignIn this section it is suggested that, applied with a creative attitude, analyses can lead to important improvements and to the conception and perfection of alternate, perhaps more functional, economical,and durable products. To stimulate creative thought, the following rules are suggested for the designer and analyst. The first six rules are particularly applicable for the analyst.1. A creative use of need of physical properties and control process.2. Recognize functional loads and their significance.3. Anticipate unintentional loads.4. Devise more favorable loading conditions.5. Provide for favorable stress distribution and stiffness with minimum weight.6. Use basic equations to proportion and optimize dimensions.7. Choose materials for a combination of properties.8. Select carefully, stock and integral components.9. Modify a functional design to fit the manufacturing process and reduce cost.10. Provide for accurate location and noninterference of parts in assembly.Machinery design covers the following contents.1. Provides an introduction to the design process , problem formulation ,safety factors.2. Reviews the material properties and static and dynamic loading analysis ,Including beam , vibration and impact loading.3. Reviews the fundamentals of stress and defection analysis.4. Introduces fatigue-failure theory with the emphasis on stress-life approaches to high-cycle fatigue design, which is commonly used in the design of rotation machinery.5. Discusses thoroughly the phenomena of wear mechanisms, surface contact stresses ,and surface fatigue.6. Investigates shaft design using the fatigue-analysis techniques.7. Discusses fluid-film and rolling-element bearing theory and application8. Gives a thorough introduction to the kinematics, design and stress analysis of spur gears , and a simple introduction to helical ,bevel ,and worm gearing.9. Discusses spring design including compression ,extension and torsion springs.10. Deals with screws and fasteners including power screw and preload fasteners.11. Introduces the design and specification of disk and drum clutches and brakes.The complete design of a machine is a complex process. The machine design is a creative work. Project engineer not only must have the creativity in the work, but also must in aspect and so on mechanical drawing, kinematics, engineerig material, materials mechanics and machine manufacture technology has the deep elementary knowledge.One of the first steps in the design of any product is to select the material from which each part is to be made. Numerous materials are available to todays designers. The function of the product, its appearance, the cost of the material, and the cost of fabrication are important in making a selection. A careful evaluation of the properties of a. material must be made prior to any calculations.Careful calculations are necessary to ensure the validity of a design. In case of any part failures, it is desirable to know what was done in originally designing the defective components. The checking of calculations (and drawing dimensions) is of utmost importance. The misplacement of one decimal point can ruin an otherwise acceptable project. All aspects of design work should be checked and rechecked. The computer is a tool helpful to mechanical designers to lighten tedious calculations, and provide extended analysis of available data. Interactive systems, based on computer capabilities, have made possible the concepts of computer aided design (CAD) and computer-aided manufacturing (CAM). How does the psychologist frequently discuss causes the machine which the people adapts them to operate. Designs personnels basic responsibility is diligently causes the machine to adapt the people. This certainly is not an easy work, because certainly does not have to all people to say in fact all is the most superior operating area and the operating process. Another important question, project engineer must be able to carry on the exchange and the consultation with other concerned personnel. In the initial stage, designs the personnel to have to carry on the exchange and the consultation on the preliminary design with the administrative personnel, and is approved. This generally is through the oral discussion, the schematic diagram and the writing material carries on. If front sues, the machine design goal is the production can meet the human need the product. The invention, the discovery and technical knowledge itself certainly not necessarily can bring the advantage to the humanity, only has when they are applied can produce on the product the benefit. Thus, should realize to carries on before the design in a specific product, must first determine whether the people do need this kind of productMust regard as the machine design is the machine design personnel carries on using creative ability the product design, the system analysis and a formulation product manufacture technology good opportunity. Grasps the project elementary knowledge to have to memorize some data and the formula is more important than. The merely service data and the formula is insufficient to the complet
