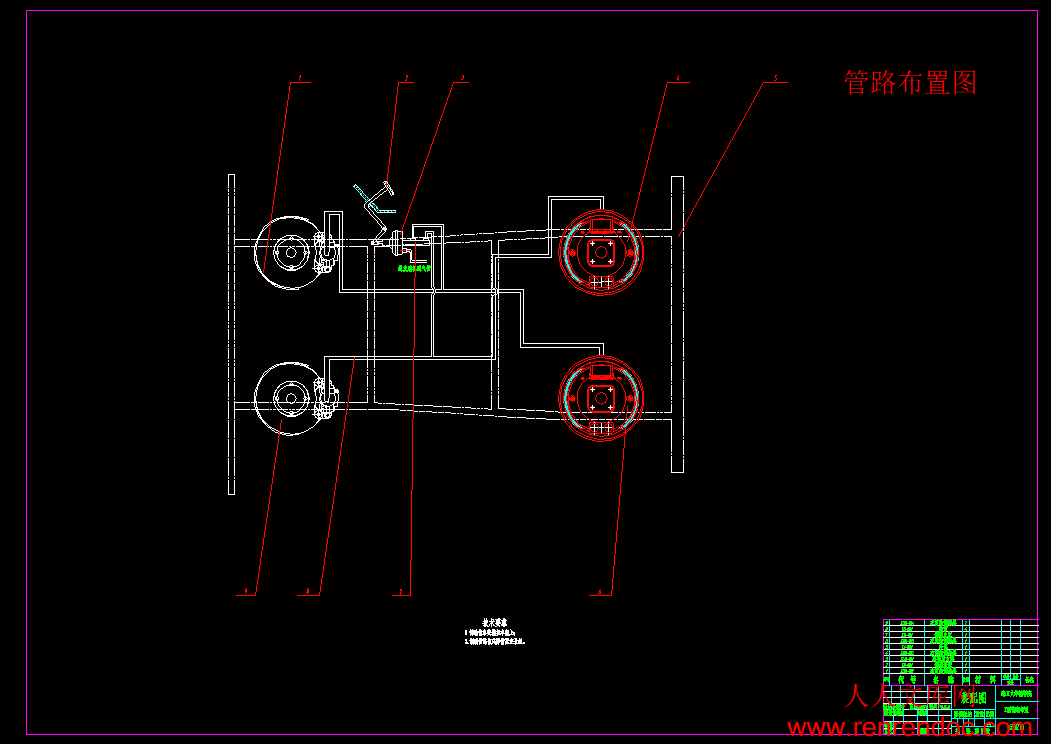

管路布置图.dwg---(点击预览)

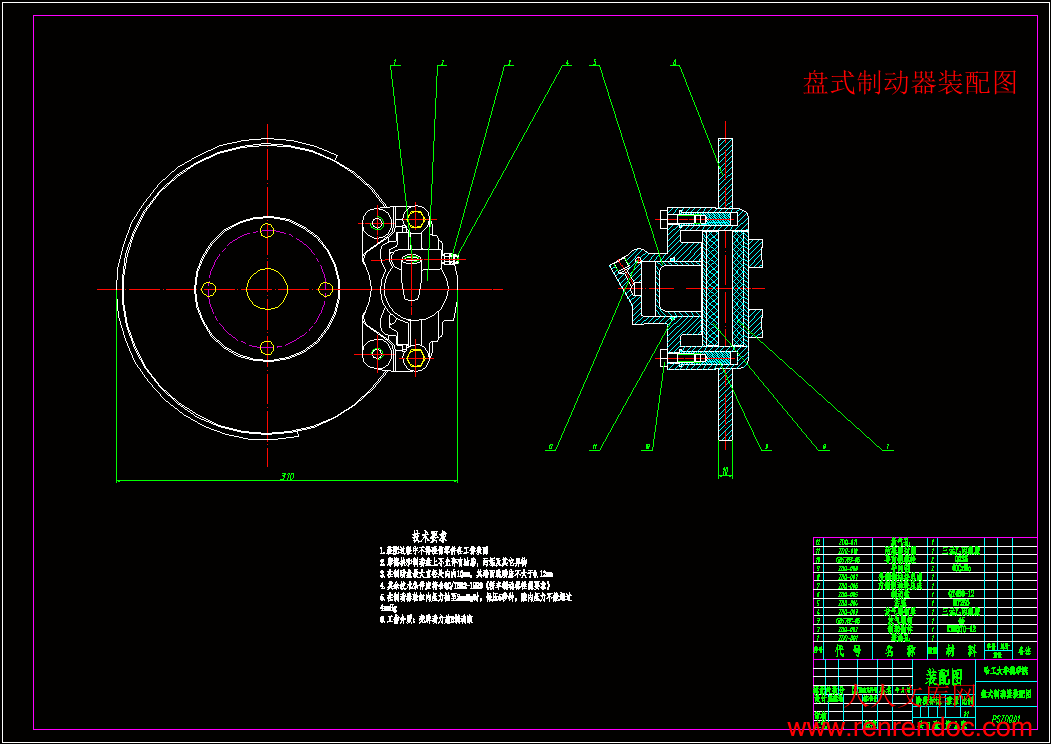

盘式制动器装配图.dwg---(点击预览)

封皮.doc---(点击预览)

大众捷达轿车制动系设计论文.doc---(点击预览)

外文翻译--汽车制动系统.doc---(点击预览)

任务书.doc---(点击预览)

压缩包内文档预览：

编号：273142 类型：共享资源大小：619.79KB 格式：RAR 上传时间：2014-04-24 上传人：J**** IP属地：江苏

50
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 大众捷达轿车制动设计汽车 cad 图纸

资源描述：

大众捷达轿车制动系设计

36页 15000字数+说明书+任务书+外文翻译+3张CAD图纸【详情如下】

任务书.doc

外文翻译--汽车制动系统.doc

大众捷达轿车制动系设计论文.doc

封皮.doc

盘式制动器装配图.dwg

管路布置图.dwg

评语.doc

鼓式制动器装配图.dwg

摘要

　　　随着高速公路的迅速发展和车速的提高以及车流密度的日益增大，为了保证行车安全、停车可靠，汽车制动系的工作可靠性显得日益重要。本说明书主要介绍了捷达轿车制动系统的设计。首先介绍了汽车制动系统的发展、结构、分类，并通过对鼓式制动器和盘式制动器的结构及优缺点进行分析。最终确定方案采用液压双回路前盘后鼓式制动器。除此之外，它还介绍了前后制动器、制动主缸的设计计算，主要部件的参数选择及制动管路布置形式等的设计过程。

关键字：制动；鼓式制动器；盘式制动器；液压

　　　With the rapid development of Expressway and increase the speed and traffic density increasing day by day, in order to guarantee the traffic safety, parking, automotive braking system working reliability becomes more and more important. This paper mainly introduces the design of braking system of the jetta type of car. Fist of all, braking system’s development, structure and category are shown, and according to the structures, virtues and weakness of drum brake and disc brake, analysis is done. At last, the plan adopting hydroid two-backway brake with front disc and rear drum. Besides, this paper also introduces the designing process of front brake and rear brake, braking cylinder, parameter’s choice of main components braking and channel settings.　　

Key words: braking; brake drum; brake disc; hydroid pressure

摘要I

AbstractII

第1章绪论1

　1.1 制动系统绪论1

　1.2汽车制动系应满足如下要求：2

第2章制动系统方案论证分析与选择5

　2.1制动器形式方案分析5

　2.2鼓式制动器5

　2.3盘式制动器8

　2.4制动驱动机构的结构形式选择9

　　　2.4.1简单制动系9

　　　2.4.2动力制动系9

　　　2.4.3伺服制动系10

　　　2.5液压分路系统的形式的选择11

第3章制动系统设计计算13

　3.1 制动系统主要参数数值13

　　　3.1.1相关主要技术参数13

　3.2 同步附着系数的分析13

　3.3制动器有关计算14

　　　3.3.1确定前后轴制动力矩分配系数β14

　　　3.3.2制动器制动力矩的确定14

　3.4后轮制动器的结构参数与摩擦系数的选取15

　3.5 前轮盘式制动器主要参数确定16

　3.6制动器制动因数计算17

　3.7制动器主要零部件的结构设计17

第4章液压制动驱动机构的设计计算21

　4.1后轮制动轮缸直径与工作容积的设计计算21

　4.2前轮盘式制动器液压驱动机构计算22

　4.3制动主缸与工作容积设计计算23

　4.4制动踏板力与踏板行程23

　　　4.4.1制动踏板力23

　　　4.4.2制动踏板工作行程24

第五章制动性能分析25

　5.1 制动性能评价指标25

　5.2 制动效能25

　5.3 制动效能的恒定性25

　5.4 制动时汽车的方向稳定性25

　5.5制动器制动力分配曲线分析26

　5.6制动减速度26

　5.7 制动距离S27

　5.8摩擦衬片（衬块）的磨损特性计算27

　5.9驻车制动计算29

结论30

致谢31

参考文献32

3.1 制动系统主要参数数值

3.1.1相关主要技术参数

　　　　　　　　　　　表3-1 大众捷达轿车参数配置

　　　　　　基本参数数值

　　　　　空载汽车质量　　　　　　　　1550kg

满载汽车质量 2000kg

　　　　　　质心位置　　　　　　　　1.35m

　　　　　空载质心高度 0,95m

满载质心高度　　　　　　　　0.85m

　　　　　　　轴距 2.6

　　　　　　　前轮距 1.8m

　　　　　　　后轮距 1.8m

最高车速 160km/h

　　　　　　　轮胎　　　　　　　195/60R14 85H

　　　　　　同步附着系数 0.6

　　　汽车保持适当的稳定车速；使汽车可靠地停在原地或坡道上。汽车制动系直接影响着汽车行驶的安全性和停车的可靠性。随着高速公路的迅速发展和车速的提高以及车流密度的日益增大，为了保证行车安全、停车可靠，汽车制动系的工作可靠性显得日益重要。也只有制动性良好、制动系工作可靠性的汽车，才能充分发挥其动力性能。

　　　汽车制动系至少应有两套独立的制动装置，即行车制动装置和驻车制动装置。重型汽车或经常在山区行驶的汽车要增设应急制动装置及辅助制动装置；牵引汽车还应有自动制动装置。

　　　行车制动装置用于使行驶的汽车强制减速或停车，并使汽车在下短坡时保持适当的稳定车速。其驱动机构常采用双回路或多回路结构，以保证其工作的可靠。

　　　驻车制动装置用于汽车可靠而无时间限制地停驻在一定位置甚至在斜坡上，它也有助于汽车在斜坡上起步。驻车制动装置应采用机械式驱动结构而不用液压或气压驱动，以免其产生故障。

　　　应急制动装置用于当行车制动装置意外发生故障而失效时，则可利用其机械力源（如强力压缩弹簧）实现汽车制动。应急制动装置不必是独立的制动系统，他可利用行车制动装置或驻车制动装置的某些制动器件。应急制动装置也不是每车必备的，因为普通的手力驻车制动器也可以起到应急制动的作用。

　　　辅助制动装置用在山区行驶的汽车上，利用发动机排气制动或电涡流制动等的辅助制动装置，可使汽车下坡长时间而持续地减低或保持稳定车速，并减轻或解除行车制动器的负荷。通常，在总质量5t的客车上和总质量大于12t的载货汽车上装备这种辅助制动-减速装置。

　　　任何一套制动装置均由制动器和制动驱动机构两部分组成。制动器有鼓式与盘式之分。行车制动是用脚踩制动踏板操纵车轮制动器来制动全部车轮；而驻车制动则多采用手制动操纵，且利用专设的中央制动器或利用车轮制动器进行制动。利用车轮制动器时，绝大部分驻车制动器用来制动两个后轮。行车制动和驻车制动这两套装置，必须具有独立的制动驱动机构，而且每车必备。行车制动分液压和气压两种型式。用液压传递操纵力时还应有制动主缸、制动轮缸以及管路；用气压操纵时还应有压缩机、气路管路、储气筒、控制阀和制动气室等。

　　　以前，大多数汽车的驻车制动和应急制动都采用中央制动器，其优点是制动位于主减速器之前的变速器的第二轴或传动轴，所需的制动力矩较小，容易适应手操纵力小的特点。但在用作应急制动时，则往往会是传动轴超载。现代汽车由于车速的提高，对应急制动的可靠性要求更严格，因此，在中、高级轿车和部分总质量在l5t以下的载货汽车上，多在后轮制动器上附加手操纵的机械式驱动机构，使之兼起驻车制动和应急制动的作用，从而取消了中央制动器。重型载货汽车由于采用气压制动，故多对后轮制动器另设独立的由气压控制而以强力弹簧作为制动力源的应急兼驻车制动驱动机构，也不再设置中央制动器。但也有一些重型汽车除了采用上述措施外，还保留了由气压驱动的中央制动器，以便提高制动系的可靠性。

1.2汽车制动系应满足如下要求：

　　　1应能适应有关标准和法规的规定

　　　各项性能指标除应满足设计任务书的规定和国家标准、法规制定的有关要求外，也应考虑销售对象所在国家和地区的法规和用户要求。

　　　2具有足够的制动效能，包括行车制动效能和驻车制动效能

　　　行车制动效能是由在一定的制动初速度下及最大踏板力下的制动减速度和制动距离两项指标来评定的。

　　　驻坡制动效能是以汽车在良好的路面上能可靠而无时间限制地停驻的最大坡度(%)来衡量的，一般应大于25%。

　　　3工作可靠

　　　为此，汽车至少应有行车制动和驻车制动两套制动系统，且它们的制动驱动机构应是各自独立的，而行车制动装置的制动驱动机构至少应有两套独立的管路，当其中一套失效时，另一套应保证汽车制动效能不低于正常值的30%；驻车制动装置应采用工作可靠的机械式制动驱动机构。　　　汽车制动器几乎均为机械摩擦式，即利用旋转元件与固定元件两工作表面间的摩擦产生的制动力矩使汽车减速或停车。一般摩擦式制动器按其旋转元件的形状分为鼓式和盘式两大类。

2.2鼓式制动器

　　　鼓式制动器是最早形式的汽车制动器，当盘式制动器还没有出现前，它已经广泛用于各类汽车上。鼓式制动器又分为内张型鼓式制动器和外束型鼓式制动器两种结构形式。内张型鼓式制动器的摩擦元件是一对带有圆弧形摩擦蹄片的制动蹄，后者则安装在制动底板上，而制动底板则紧固在前桥的前梁或后桥桥壳半袖套管的凸缘上，其旋转的摩擦元件为制动鼓。车轮制动器的制动鼓均固定在轮鼓上。制动时，利用制动鼓的圆柱内表面与制动蹄摩擦片的外表面作为一对摩擦表面在制动鼓上产生摩擦力矩，故又称为蹄式制动器。外束型鼓式制动器的固定摩擦元件是带有摩擦片且刚度较小的制动带，其旋转摩擦元件为制动鼓，并利用制动鼓的外圆柱表面与制动带摩擦片的内圆弧面作为一对摩擦表面，产生摩擦力矩作用于制动鼓，故又称为带式制动器。在汽车制动系中，带式制动器曾仅用作一些汽车的中央制动器，但现代汽车已很少采用。所以内张型鼓式制动器通常简称为鼓式制动器，通常所说的鼓式制动器就是指这种内张型鼓式结构。鼓式制动器按蹄的类型分为：

　　　1、领从蹄式制动器

如图2-1(a)所示，若图上方的旋向箭头代表汽车前进时制动鼓的旋转方向(制动鼓正向旋转)，则蹄1为领蹄，蹄2为从蹄。汽车倒车时制动鼓的旋转方向变为反向旋转，则相应地使领蹄与从蹄也就相互对调了。这种当制动鼓正、反方向旋转时总具有一个领蹄和一个从蹄的内张型鼓式制动器称为领从蹄式制动器。领蹄所受的摩擦力使蹄压得更紧，即摩擦力矩具有“增势”作用，故又称为增势蹄；而从蹄所受的摩擦力使蹄有离开制动鼓的趋势，即摩擦力矩具有“减势”作用，故又称为减势蹄。“增势”作用使领蹄所受的法向反力增大，而“减势”作用使从蹄所受的法




内容简介：: 毕业设计（论文）任务书学生姓名施航远系部汽车工程系专业、班级指导教师姓名王猛职称从事专业车辆工程是否外聘是否题目名称汽车制动系设计一、设计（论文）目的、意义汽车是现代交通工具中用得最多，最普遍，也是最方便的交通运输工具。汽车制动系是汽车底盘上的一个重要系统，它是制约汽车运动的装置。而制动器又是制动系中直接作用制约汽车运动的一个关键装置，是汽车上最重要的安全件。汽车的制动性能直接影响汽车的行驶安全性。随着公路业的迅速发展和车流密度的日益增大，人们对安全性、可靠性要求越来越高，为保证人身和车辆的安全，必须为汽车配备十分可靠的制动系统。二、设计（论文）内容、技术要求（研究方法）1制动系总体方案的设计2盘式制动器设计3鼓式制动器设计4驻车制动器设计5制动驱动机构的设计6撰写说明书不低于一万字。8参 7考文献不低于10篇，其中英文资料不少于2篇。三、设计（论文）完成后应提交的成果（一）计算说明部分空满载时制动器制动力、制动器最大制动力矩、制动性能核算。鼓式制动器：制动鼓内径，摩擦片宽度和包角，摩擦衬片。（二）图纸部分零号装配图纸2张四、设计（论文）进度安排 2011年10月21日系主任及指导教师（车辆）进行学生开题答辩。 2011年11月18日设计中期自检工作 2011年11月25日系主任及指导教师（车辆）对全系毕业设计进行中期检查，中期检查时要求图纸草图全部完成。 2011年12月9日系主任及指导教师（车辆）进行结题检查，结题时要求正是图纸完成并签字，论文草稿完成。 2011年12月19日上午11点前，学生上交毕业设计论文全部材料。 2011年12月26日，论文送回下午发给学生。 2011年12月29、30日参加毕业设计答辩。五、主要参考资料汽车构造、汽车设计、有关制动器的标准或法规、机械设计、汽车理论、汽车制动系统的结构原理与检修等六、备注指导教师签字：年月日教研室主任签字：年月日附录1 汽车制动系统制动系统是汽车中最重要的系统。如果制动失灵，结果可能是损失惨重的。制动器实际就是能量转换装置，它将汽车的动能（动量）转化成热能（热量）。当驾驶员踩下制动踏板，所产生的制动力是汽车运动时动力的10倍。制动系统能对四个刹车系统中的每个施加数千磅的力。每辆汽车上使用两个完全独立的制动系统，即行车制动器和驻车制动器。行车制动器起到减速、停车、或保持车辆正常行驶。制动器是由司机用脚踩、松制动器踏板来控制的。驻车制动器的主要作用就是当车内无人的时候，汽车能够保持静止。当独立的驻车制动器踏板或手杆，被安装时，驻车制动器就会被机械地操作。制动系统是由下列基本的成分组成:位于发动机罩下方，而且直接地被连接到制动踏板的“制动主缸”把驾驶员脚的机械力转变为液压力。钢制的“制动管路”和有柔性的“制动软管”把制动主缸连接到每个轮子的“制动轮缸”上。制动液, 特别地设计为的是工作在极端的情况，填充在系统中。“制动盘”和“衬块”是被制动轮缸推动接触“圆盘”和“回转体”如此引起缓慢的拖拉运动, (希望)使汽车减慢速度。典型的制动系统布置有前后盘式，前盘后鼓式，各个车轮上的制动器通过一套管路系统连接到制动主缸上。基本上讲，所有的汽车制动器都是摩擦制动器。当司机刹车时，控制装置会迫使制动蹄，或制动衬片与车轮处的旋转的制动鼓或制动盘接触。接触后产生的摩擦使车轮转动减慢或停止，这就是汽车的制动。在最基本的制动系统中，有一个制动主缸，这个主缸内部填充制动液，并包含两个部分，每个部分里都有一个活塞，两个活塞都连接驾驶室里的制动踏板。当制动踏板被踩下时，制动液会从制动主缸流入轮缸。在轮缸中，制动液推动制动蹄或制动衬片与旋转的制动鼓或制动盘接触。静止的制动蹄或制动衬片与旋转的制动鼓或制动盘之间产生摩擦力使汽车的运动逐渐减缓或停止。制动液的装置位于主缸的顶部。目前大多数的车都有一个容易看见的装制动液的装置，为的是不用打开盖子就可以看得见制动液的油面。随着制动踏板的运动制动液就会缓慢的下降，正常情况下是这样的。如果制动液在很短的时间内下降得明显或者下降了三分之二，那么就要尽快的检查你的制动系统了。保持制动液装置充满制动液除非你需要维修它，制动液必须保持很高的沸点。位于在空气中的制动液就会吸收空气中的潮气引起制动液低于沸点。制动液通过一系列的管路从主缸到达各车轮。橡胶软管只用在需要弹力的地方，比如应用在前轮。在车的行进中上下来回运动。系统的其它部分在所有的连接点上都应用了无腐蚀性的无缝钢管。如果钢线需要修理的话，最好的方法就是代替这条线。如果这不符合实际，那么为了制动系统可以用特殊的装置修理它。你不可以用铜管来修理制动系。它们是危险也是不正确的。鼓式制动器包括制动鼓，一个轮缸，回拉弹簧，一个制动底版，两个带摩擦层的制动蹄。制动底版固定在轮轴外部的法兰或转向节。制动鼓固定在轮毂上。制动鼓的内部表面与制动蹄的内层之间有空隙。要使用制动器时，司机就要踩下踏板，这时轮缸扩大制动片，对其施加压力，是制动蹄触碰制动鼓。制动鼓与摩擦片之间产生的摩擦制动了车轮，从而使汽车停止。要释放制动器时，司机松开踏板，回拉弹簧拉回制动片，这样车轮会自由转动。盘式制动器包括制动盘而不是鼓，在它的两面上各有一个薄的制动片或叫盘式制动器的制动片。制动片是靠挤住旋转的制动盘来停住汽车。制动主缸里流出的制动液迫使活塞向里部的金属盘移动，这便使摩擦片紧紧地贴住制动盘。这时制动片与制动盘产生的摩擦使汽车减速、停止，出现了制动行为。活塞分金属或塑料。盘式制动器主要有三种，即：浮动卡钳型、固定卡钳型和滑动卡钳型。浮动卡钳型和滑动卡钳型盘式制动器使用单活塞。固定卡钳型盘式制动器既可以使用两个活塞有可以使用四个活塞。制动系统是由机械能，液压能或气压能装置驱动的。在机械杠杆适合所有的汽车的驻车制动器中使用。当踩下制动踏板时，杠杆就会推动制动器主缸的活塞给制动液施加压力，制动液通过油管流入轮缸。制动液的压力施加到轮缸活塞以使制动片被压到制动鼓或制动盘上。如果松开踏板，活塞回到原来的位置上，回拉弹簧拉回制动片，制动液返回制动主缸，这样制动停止。驻动制动器的主要作用是车内无人时，使汽车静止不动。如果车内安装的是独立的驻车制动器，那么驻车制动器是由司机手动的控制。驻车制动器正常是当车已经停止时使用的。向后拉手闸，并把手柄卡在正确的位置上。现在，即使离开汽车也不用害怕它会自己滑走。如果司机要再次启车时，他必须在松开手杆之前按下按钮。在行车制动器失灵的情况下，手闸必须能停住车。正因为这样，手闸与脚闸分开，手闸使用的是绳索或杠杆而不是液力系统。防抱死制动系统是使汽车制动更安全、更方便的制动装置，它既有调节制动系统的压力来防止车轮被完全抱死的功能，又有防止轮胎在滑的路面上行驶或紧急停车时的滑动。防抱死制动系统最早应用在航空飞行器上，而且在二十世纪 90年代一些国内的汽车内也安装了这种系统。近来，几个汽车制造商引进了更为复杂的防抱死系统。欧洲使用这种系统已有几十年的时间，通过对其的调查，一位汽车制造商坦言，如果所有的汽车都安装上防抱死制动系统，那么交通事故的发生率会降低7.5%。同时，一些权威人士预测这种系统会提高汽车的安全性。防抱死制动系统可以在一秒钟内调节几次制动时车轮上的受力，使车轮的滑移受到控制，而且所有的系统基本上都以相同的方式完成。每个车轮都会有一个传感器，电子控制装置能连续检测来自车轮传感器传来的脉冲电信号，并将它们处理转换成和轮速成正比的数值；如果其中一个传感器的信号不断下降，那么这就表明了相应的轮胎趋于抱死，这时电子控制装置向该车轮的制动器发出降低压力的指令。当信号显示车轮转速恢复正常时，电子控制装置会增加制动器的液压。这种循环像司机一样调节制动器，但它的速度更快，达到了每秒循环数次。防抱死制动系统除了上面基本操作，还有两个特点。首先，当制动系统的压力上升到使轮胎抱死或即将抱死的时候，防抱死制动系统才会启动；当制动系统在正常情况下，防抱死制动系统停止运作。其次，如果防抱死制动系统有问题时，制动器会独立地继续运行。但控制板上的指示灯亮起提醒司机系统出现问题。目前欧洲汽车生产商，如：宝马、奔驰、宝时捷等广泛使用的是波许（Bosch）防抱死制动系统。这种系统基本组成包括车轮转速传感器，电子控制装置和调节装置。每个有一个向电子控制装置发出车轮转动情况的信号的传感器，它一般由磁感应传感头和齿圈组成。前面的传感器安在轮毂上，齿圈安在轮网上。后面的传感器安在后部的监测系统上，齿圈安在轮轴上。传感器本身是缠绕电磁核的电线圈，电磁核才线圈的周围产生磁场。当齿圈的齿移动到磁场时，就会改变线圈的电流。电子控制装置会监测这种变化，然后判断车轮是否即将抱死。电子控制装置有三个作用，即：信号的处理，编辑和安全防护。信号的处理起到转换器的作用，它是将接受的脉冲电信号处理转换成数值，为编辑做准备。编辑就是分析这些数值，计算出需要制动压力。如果检测出车轮即将抱死，电控装置就会计算出数值向调节装置发出指令。调节装置当接受到电子控制装置的指令后，液压执行装置会调节制动轮缸的液压的大小。调节装置能保持或减小来自制动主缸的液压，而装置本身是不能启用制动器的。这种装置有三个高速率的电磁阀，两个油液存储器和一个带有内外检测阀的传动泵。调节装置中的电子连接器隐藏在塑料盖下。每个电磁阀都是其独立控制的，并作用于前轮。后部的制动轮缸受到一个电磁阀控制，并依照-的原理进行调节。当防抱死制动系统运行时，电子控制装置会使电磁阀循环运作，这样既能收回又能释放制动器的压力。当压力释放时，它会释放到液压单元。前部的制动器电路有一个单元。存储器低压存储器，它在低压下存储油液，直到回流泵打开，油液流经制动轮缸进入制动主缸。附录2Automobile Brake System The braking system is the most important system in cars. If the brakes fail, the result can be disastrous. Brakes are actually energy conversion devices, which convert the kinetic energy (momentum) of the vehicle into thermal energy (heat).When stepping on the brakes, the driver commands a stopping force ten times as powerful as the force that puts the car in motion. The braking system can exert thousands of pounds of pressure on each of the four brakes.Two complete independent braking systems are used on the car. They are the service brake and the parking brake. The service brake acts to slow, stop, or hold the vehicle during normal driving. They are foot-operated by the driver depressing and releasing the brake pedal. The primary purpose of the brake is to hold the vehicle stationary while it is unattended. The parking brake is mechanically operated by when a separate parking brake foot pedal or hand lever is set. The brake system is composed of the following basic components: the “master cylinder” which is located under the hood, and is directly connected to the brake pedal, converts driver foots mechanical pressure into hydraulic pressure. Steel “brake lines” and flexible “brake hoses” connect the master cylinder to the “slave cylinders” located at each wheel. Brake fluid, specially designed to work in extreme conditions, fills the system. “Shoes” and “pads” are pushed by the slave cylinders to contact the “drums” and “rotors” thus causing drag, which (hopefully) slows the car.The typical brake system consists of disk brakes in front and either disk or drum brakes in the rear connected by a system of tubes and hoses that link the brake at each wheel to the master cylinder (Figure).Basically, all car brakes are friction brakes. When the driver applies the brake, the control device forces brake shoes, or pads, against the rotating brake drum or disks at wheel. Friction between the shoes or pads and the drums or disks then slows or stops the wheel so that the car is braked. In most modern brake systems (see Figure 15.1), there is a fluid-filled cylinder, called master cylinder, which contains two separate sections, there is a piston in each section and both pistons are connected to a brake pedal in the drivers compartment. When the brake is pushed down, brake fluid is sent from the master cylinder to the wheels. At the wheels, the fluid pushes shoes, or pads, against revolving drums or disks. The friction between the stationary shoes, or pads, and the revolving drums or disks slows and stops them. This slows or stops the revolving wheels, which, in turn, slow or stop the car.The brake fluid reservoir is on top of the master cylinder. Most cars today have a transparent r reservoir so that you can see the level without opening the cover. The brake fluid level will drop slightly as the brake pads wear. This is a normal condition and no cause for concern. If the level drops noticeably over a short period of time or goes down to about two thirds full, have your brakes checked as soon as possible. Keep the reservoir covered except for the amount of time you need to fill it and never leave a cam of brake fluid uncovered. Brake fluid must maintain a very high boiling point. Exposure to air will cause the fluid to absorb moisture which will lower that boiling point.The brake fluid travels from the master cylinder to the wheels through a series of steel tubes and reinforced rubber hoses. Rubber hoses are only used in places that require flexibility, such as at the front wheels, which move up and down as well as steer. The rest of the system uses non-corrosive seamless steel tubing with special fittings at all attachment points. If a steel line requires a repair, the best procedure is to replace the compete line. If this is not practical, a line can be repaired using special splice fittings that are made for brake system repair. You must never use copper tubing to repair a brake system. They are dangerous and illegal. Drum brakes, it consists of the brake drum, an expander, pull back springs, a stationary back plate, two shoes with friction linings, and anchor pins. The stationary back plate is secured to the flange of the axle housing or to the steering knuckle. The brake drum is mounted on the wheel hub. There is a clearance between the inner surface of the drum and the shoe lining. To apply brakes, the driver pushes pedal, the expander expands the shoes and presses them to the drum. Friction between the brake drum and the friction linings brakes the wheels and the vehicle stops. To release brakes, the driver release the pedal, the pull back spring retracts the shoes thus permitting free rotation of the wheels. Disk brakes, it has a metal disk instead of a drum. A flat shoe, or disk-brake pad, is located on each side of the disk. The shoes squeeze the rotating disk to stop the car. Fluid from the master cylinder forces the pistons to move in, toward the disk. This action pushes the friction pads tightly against the disk. The friction between the shoes and disk slows and stops it. This provides the braking action. Pistons are made of either plastic or metal. There are three general types of disk brakes. They are the floating-caliper type, the fixed-caliper type, and the sliding-caliper type. Floating-caliper and sliding-caliper disk brakes use a single piston. Fixed-caliper disk brakes have either two or four pistons. The brake system assemblies are actuated by mechanical, hydraulic or pneumatic devices. The mechanical leverage is used in the parking brakes fitted in all automobile. When the brake pedal is depressed, the rod pushes the piston of brake master cylinder which presses the fluid. The fluid flows through the pipelines to the power brake unit and then to the wheel cylinder. The fluid pressure expands the cylinder pistons thus pressing the shoes to the drum or disk. If the pedal is released, the piston returns to the initial position, the pull back springs retract the shoes, the fluid is forced back to the master cylinder and braking ceases. The primary purpose of the parking brake is to hold the vehicle stationary while it is unattended. The parking brake is mechanically operated by the driver when a separate parking braking hand lever is set. The hand brake is normally used when the car has already stopped. A lever is pulled and the rear brakes are approached and locked in the “on” position. The car may now be left without fear of its rolling away. When the driver wants to move the car again, he must press a button before the lever can be released. The hand brake must also be able to stop the car in the event of the foot brake failing. For this reason, it is separate from the foot brake uses cable or rods instead of the hydraulic system.Anti-lock Brake System Anti-lock brake systems make braking safer and more convenient, Anti-lock brake systems modulate brake system hydraulic pressure to prevent the brakes from locking and the tires from skidding on slippery pavement or during a panic stop. Anti-lock brake systems have been used on aircraft for years, and some domestic car were offered with an early form of anti-lock braking in late 1990s. Recently, several automakers have introduced more sophisticated anti-lock system. Investigations in Europe, where anti-lock braking systems have been available for a decade, have led one manufacture to state that the number of traffic accidents could be reduced by seven and a half percent if all cars had anti-lock brakes. So some sources predict that all cars will offer anti-lock brakes to improve the safety of the car. Anti-lock systems modulate brake application force several times per second to hold the tires at a controlled amount of slip; all systems accomplish this in basically the same way. One or more speed sensors generate alternating current signal whose frequency increases with the wheel rotational speed. An electronic control unit continuously monitors these signals and if the frequency of a signal drops too rapidly indicating that a wheel is about to lock, the control unit instructs a modulating device to reduce hydraulic pressure to the brake at the affected wheel. When sensor signals indicate the wheel is again rotating normally, the control unit allows increased hydraulic pressure to the brake. This release-apply cycle occurs several time per second to “pump” the brakes like a driver might but at a much faster rate. In addition to their basic operation, anti-lock systems have two other things in common. First, they do not operate until the brakes are applied with enough force to lock or nearly lock a wheel. At all other times, the system stands ready to function but does not interfere with normal braking. Second, if the anti-lock system fail in any way, the brakes continue to operate without anti-lock capability. A warning light on the instrument panel alerts the driver when a problem exists in the anti-lock system. The current Bosch component Anti-lock Braking System (ABS), is a second generation design wildly used by European automakers such as BWM, Mercedes-Benz and Porsche. ABS system consists of : four wheel speed sensor, electronic control unit and modulator assembly. A speed sensor is fitted at each wheel sends signals about wheel rotation to control unit. Each speed sensor consists of a sensor unit and a gear wheel. The front sensor mounts to the steering knuckle and its gear wheel is pressed onto the stub axle that rotates with the wheel. The rear sensor mounts the rear suspension member and its gear wheel is pressed onto the axle. The sensor itself is a winding with a magnetic core. The core creates a magnetic field around the winding, and as the teeth of the gear wheel move through this field, an alternating current is induced in the winding. The control unit monitors the rate o change in this frequency to determine impending brake lockup. The control units function can be divided into three parts: signal processing, logic and safety circuitry. The signal processing section is the converter that receives the alterna
