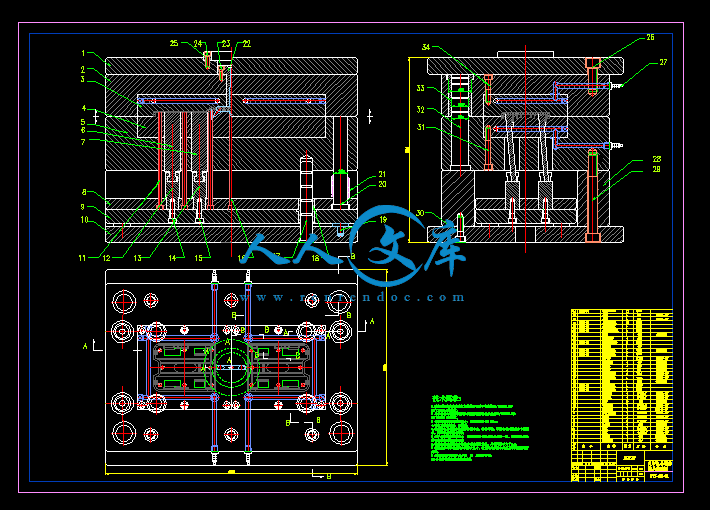

装配图A0.dwg
装配图A0.dwg

复印机小端盖注塑模具设计【16张图纸】【优秀】

收藏

压缩包内文档预览:
预览图
编号:273991    类型:共享资源    大小:2.27MB    格式:RAR    上传时间:2014-05-04 上传人:上*** IP属地:江苏
45
积分
关 键 词:
复印机 小端盖 注塑 模具设计 图纸
资源描述:

复印机小端盖注塑模具设计

45页-14000字数+说明书+开题报告+中期报告+16张CAD图纸

中期报告.doc

主要符号表.doc

动模板.dwg

动模镶块.dwg

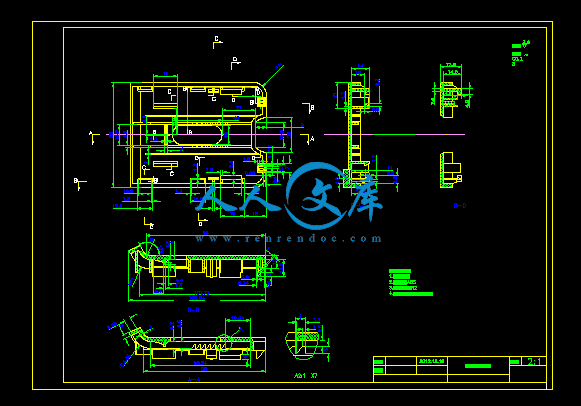

复印机小端盖.dwg

复印机小端盖注塑模具设计开题报告.doc

复印机小端盖注塑模具设计说明书.doc

定模板.dwg

定模镶块.dwg

所有图纸 16张.dwg

摘要.doc

目录.doc

装配图A0.dwg


目  录

1 绪论1

1.1 题目的背景和意义1

1.2 国内外模具工业的发展状况1

1.3 塑料模具发展走势2

1.4 课题研究的意义及主要研究内容2

2 复印机小端盖的工艺性分析4

2.1 塑件的材料与结构分析4

 2.1.1 塑件的体积及质量计算4

 2.1.2 塑件的结构与材料5

2.2 塑件的尺寸精度及表面质量7

 2.2.1 塑件的尺寸精度7

 2.2.2 塑件的表面质量7

2.3 工艺性分析7

3 注塑模具结构设计8

3.1 分型面的确定8

3.2 浇口的确定10

3.3 型腔数目的确定11

3.4 浇注系统设计12

 3.4.1 主流道12

 3.4.2 分流道13

 3.4.3 浇口的设计13

 3.4.4 浇口套的形式及固定方式14

3.5 成型零部件设计14

 3.5.1 成型零部件结构设计15

 3.5.2 成型零件工作尺寸计算18

3.6 导向零件的设计19

3.7 抽芯机构和顶出机构的设计21

 3.7.1 抽芯机构的设计21

 3.7.2 顶出机构的设计22

3.8 脱模结构的设计24

 3.8.1 脱模力的计算24

4 冷却设计及排气系统26

4.1 冷却水道热传面积26

 4.1.1 塑料传给模具的热量26

 4.1.2 冷却水的体积流量26

 4.1.3 冷却水道热传面积27

4.2 排气系统的设计27

5 注射机的选择及校核28

5.1 选择注射机28

5.2 注射机的校核28

 5.2.1 注射压力的校核29

 5.2.2 最大注射量的校核30

 5.2.3 锁模力的校核30

 5.2.4 喷嘴尺寸校核30

 5.2.5 注射机固定模板定位孔与模具定位圈的关系31

 5.2.6 模具外形尺寸校核31

 5.2.7 模具的安装紧固31

5.3 本章小结31

6 模具材料的选择32

7 模具装配图及制造工艺33

7.1 模具装配图33

7.2 模具制造工艺35

7 模具可行性分析36

8.1 本模具的特点36

8.2 市场效益及经济效益分析36

9 结论37

致谢38

参考文献39


附录42

复印机小端盖注塑模具设计

摘  要

   塑料工业是当今世界上增长最快的工业门类之一,而注射模具是其中发展较快的一种。因此,研究注射模具对了解塑料产品的生产过程和提高产品质量有很大意义。

   本文主要是设计复印机小端盖的注射模具,论述了注射成型的基本原理,特别是单分型面注射模具的结构设计,详细介绍了注射模具的成型工艺及设备选择、浇注系统、抽芯机构和成型零部件的设计过程,并对模具制造工艺要求做了说明,最后通过CAD软件绘制出模具图。

   通过本设计,可以对注射模具有一个初步的认识,注意到设计中的细节问题,了解模具结构及工作原理,系统的复习了大学四年所学的专业知识。


关键词:注射模具;注射成型工艺;模具设计;分型面


   零件尺寸如图2.2所示,该塑件名称为复印机小端盖,塑件形状类似为平板薄壳结构,盒盖长110mm,宽85mm,高26mm,壳盖壁厚为3mm,最薄壁厚为1mm。结构对称。要求具有一定的强度、刚度、耐热和耐磨损等性能。ABS合成塑料以其很好的韧性、密封性,很高的机械强度,耐化学腐蚀,加工适应性好,注射成型,挤出成型等所有的加工方法都可以,而且尺寸稳定性好,耐碱性,耐应力开裂性也好,根据以上特点以及经济因素,采用ABS塑料。


内容简介:
毕业设计(论文)中期报告题目:复印机小端盖注塑模具设计 系 别 机电信息系 专 业 机械设计制造及其自动化 班 级 姓 名 学 号 导 师 2013年 3 月 18 日1. 设计(论文)进展状况1.1本阶段的主要任务是完成外文文献的翻译Optimal injection molding conditions considering the core shiftfor a plastic battery case with thin and deep walls(具有薄壁深腔的塑料电池盒考虑到其型芯的飘动时,最佳注射模型条件)。发表于Journal of Mechanical Science and Technology机械科学与技术杂志。(英文原文共计2420字,翻译单词词组71组,汉语翻译共计2830字)。1.2进一步完善了零件二维图,如下图1.1所示:图1.1塑件零件图1.3 进一步完善了零件三维图,如下图1.2所示:图1.2零件三维图1.4材料与结构分析该塑件为复印机小端盖,盒盖长110mm,宽85mm,高26mm,壁厚为3mm。结构对称。要求具有一定的强度、刚度、耐热和耐磨损等性能。ABS合成塑料以其很好的韧性、密封性,很高的机械强度,耐化学腐蚀,加工适应性好,注射成型,挤出成型等所有的加工方法都可以,而且尺寸稳定性好,耐碱性,耐应力开裂性也好,根据以上特点以及经济因素,采用ABS塑料。塑件形状类似为平板薄壳结构,具体形状如图1.2所示。1.5分型面的确定由分型面选择条件,最大截面处,此零件有三个分型面。如下图1.3所示:方案一方案二方案三图1.3分型面的选择方案1.5.1.如图1.3方案一分型面的选择使得在浇注过程中,动模和定模上都有侧挖,设计复杂,不利于简化模具设计。1.5.2.如图1.3方案二有侧挖,分型面较大,有利于制品推出,简化模具结构,设计合理。1.5.3.如图1.3方案三分型面较小,有侧挖,不利于自动脱模,也影响本身的美观。我们要减少这种不必要的浪费,建立节约经济。故选择分分型面方案二。1.6浇注方式与型腔数目注塑模的型腔数目,可以是一模一腔,也可以是一模多腔,在型腔数目的确定时主要考虑塑件的尺寸精度,模具制造成本,注塑成型的生产效益。复印机小端盖属于批量生产,精度要求一般,塑件尺寸适中,复印机小端盖的生产批量是需要大批量生产及尺寸要求精度不高。 根据其结构特点选用潜伏式浇注系统,注塑模型选用一模两腔结构。1.7初步完成了零件的装配图,如下图1.4所示:图1.4装配图 2. 存在问题及解决措施首先,对模具装配图结构的理解还不是很到位等,还存在有关成型零件工作尺寸的计算,斜导柱长度及抽拔力的计算;成型型腔壁厚、动模垫板厚度校核计算及冷却水道面积计算注射机进行校核等一些问题。通过与同学的探讨及老师的指点,按照要求认真完成毕业设计。3. 后期工作安排按照毕业设计后期的进度,完成自己的任务。安排如下:(1) 11-13周,完成全部零件设计;(2) 14周,撰写毕业设计论文; (3) 15周,整理资料,准备答辩。 指导老师签字: 年 月 日 注:1)正文:宋体小四号字,行距20磅,单面打印;其他格式要求与毕业相同。2)中期报告由各系集中归档保存,不装订入册。- 5 -主要符号表 额定锁模力 模腔压力 安全系数 最小模具厚度 最大模具 塑件尺寸误差 塑料的最大收缩率 塑料的最小收缩率 塑件尺寸 塑料的平均收缩率 塑料的公差 模具制造公差 型腔许用变形量 型腔材料的弹性模量 型腔材料的需用压力 脱模斜度 摩擦系数 脱模力 推杆长度系数 总脱模力 应力 屈服极限毕业设计(论文)开题报告题目:复印机小端盖注塑模具设计 系 别 机电信息系 专 业 机械设计制造及其自动化 班 级 姓 名 学 号 导 师 2012年 12 月 22 日1.毕业设计(论文)综述(题目背景、研究意义及国内外相关研究情况)1.1题目背景塑料工业近20年发展十分迅速,早在7年前塑料的年产量按体积计算已经超过钢铁和有色金属年产量的总和。现代生产中,模具是生产各种工业产品的重要工艺装备,它以其特定的形状通过一定的方式使原材料成型。由于模具成型具有优质,高产,省料和低成本等特点,现已广泛应用于汽车,航空航天,仪器仪表,家电,机械制造,石化,轻工日用品等工业部门。美国是世界上超级经济大国,也是世界模具工业的领先国家,日本经济之所以能飞速发展,并在国际市场上占有一定优势,模具工业的迅猛发展是重要原因之一。【1】一个国家的模具设计,制造水平反映了这个国家的机械制造水平。塑料制品成形的方法虽然很多,但最主要的方法是注塑成型,世界塑料成型模具中约半数以上是注塑模具。随着塑料制品复杂程度和精度的提高以及生产周期的缩短,主要依靠经验的传统模具设计方法已不能适应市场的要求。【2】在大型复杂和小型精密注射模具方面我国还需要从国外进口模具。1.2研究意义塑料机械行业是为塑料制品行业提供加工装备的,近几年中国的塑料机械行业发展迅速,其发展速度与所创主要经济指标在机械工业的194个行业中名列前茅。塑料机械年制造能力约20 万台(套)。目前中国的主要塑料机械制造企业近400 家,大、中企业200家左右,上规模的骨干企业有10 家。新兴塑料机械企业掌握高新技术,具有科技创新、制度创新、管理创新等一系列特点,已引起国内外同行的注目。中国模具出口数量极少,但中国模具钳工技术水平高,劳动成本低,只要配备一些先进的数控制模设备,提高模具加工质量,缩短生产周期,沟通外贸渠道,模具出口将会有很大发展。塑料模具是现代塑料工业生产中最重要的工艺装备,塑模工业是国民经济的基础工业之一。【3】用塑模成型零件的主要优点是制造简便,材料利用率高,产品的尺寸规格一致,特别是对大批量生产的机电产品,更能获得价廉物美的经济效果。研究和发展模具技术,提高模具技术水平,对于促进国民经济的发展有着特别重要的意义。1.3国内研究的情况中国塑料机械虽然发展很快、生产品种也较多,基本上能供给国内塑料原料加工与塑料制品加工、成型所需的一般技术装备,个别产品也进入世界前列,但与工业发达国家如德国、日本、意大利相比,中国塑料机械还有一定差距,主要表现在品种少、能耗高、控制水平低、性能不稳定等方面。目前中国塑料机械产品主要集中在通用的中小型设备上,技术含量低,20 世纪80-90 年代的低档产品供大于求,机械制造能力过剩,企业效益下降。有的品种特别是超精大型高档产品还是空白,仍需进口。 1 张孝民.塑料注射成型模具的设计. 北京:机械工业出版社,20032 陈剑鹤主编.塑料模具设计基础.北京:机械工业出版社,20033 申开智主编.塑料成型模具.北京:机械工业出版社,20031.4国外研究的情况欧美许多模具企业的生产技术水平,在国际上是一流的。将高新技术运用于其中已成为快速制造优质模具的有力保证。CAD/CAE/CAM的广泛运用,显示了用信息技术带动和提升工业的优越性,在欧美,这些已经达到了广泛应用【1】。CAE技术在欧美也逐渐成熟,在注射模具设计中应用CAE分析软件,预测成型过程中可能发生的缺陷。CAE技术在模具设计中的作用越来越大,意大利CONAU公司应用CAE技术后,试模时间减少了50%以上。为了缩短制模周期、提高市场竞争力,普遍采用高速切削加工技术。在欧洲模具展上,成型技术与快速制模技术占据了十分突出的位置,有SLA、SLS、FDM和LOM等各种类型的快速成型设备,也有专门提供原型制造服务的机构和公司【2】。2.本课题研究的主要内容和拟采用的研究方案、研究方法或措施2.1主要内容(1) 查阅文献资料15以上。翻译一篇外文资料;(1) 复印件小端盖的成型工艺分析;(1) 复印件小端盖的注射模设计;(1) 绘制注射模装配图与零件图;(1) 写说明书,准备毕业答辩。2.2研究方案该塑件为复印机小端盖,要求具有一定的强度、刚度、耐热和耐磨损等性能。ABS合成塑料以其很好的韧性、密封性,很高的机械强度,耐化学腐蚀,加工适应性好,注射成型,挤出成型等所有的加工方法都可以,而且尺寸稳定性好,耐碱性,耐应力开裂性也好,根据以上特点以及经济因素,采用ABS塑料。塑件形状类似为平板薄壳结构,具体形状如下图所示。分型面在最大截面处,利用相关的图书及参考资料,以及网络查阅相关的塑料模具相关理论知识进行研究设计。分析所采用模具结构方案,着重分析难点(斜导柱、哈佛模、点浇口等);分析所有分型面,选出最佳分型面并叙述该模具的开,合模动作过程;确定哪些面有脱模斜度 ,确定各种配合的形式并说明理由;分析浇口位置、浇口形式及所采用的理由并说明所有推顶装置设置的位置及其理由;对该设计方案各部分应作环保、经济技术分析;对所选注射机进行校核。有关成型零件工作尺寸的计算、斜导柱长度及抽拔力的计算;成型型腔壁厚、动模垫板厚度校核计算及冷却水道面积计算。 1 翁其金塑料成型工艺与模具设计 M北京:机械工业出版社,20012(美国)TA奥斯瓦德,L特恩格 PJ格尔曼编著,吴其晔译注射成型手册北京:化学工业出版社图2.1塑件Proe三维图形图2.2塑件Proe三维图形图2.3塑件CAD二维图形图2.4塑件CAD二维图形2.3研究方法本课题是对复印机小端盖进行注塑模具的设计,要综合利用在校期间学习的相关知识,运用所学辅助软件CAD、PROE等进行绘图。不懂的知识查阅资料,在老师的指导下及时解决问题。3.本课题研究的重点及难点,前期已开展工作3.1研究的重点及难点(1) 模具的结构设计与技术要求; (2) 分析所采用模具结构方案,着重分析难点(斜导柱、哈佛模、点浇口等);(3) 设备的选择、校核有关工艺参数; (4) 确定哪些面有脱模斜度 ,确定各种配合的形式; (5) 有关成型零件工作尺寸的技术、斜导柱长度及抽拔力的计算; (6) 成型型腔壁厚、动模垫板厚度校核计算及冷却水道面积计算;(7) 绘制模具装配图及零件图并进行分析。 3.2前期已展开的工作学习了阅读张维合. 注射模具设计实用教程. 北京:化学工业出版社.2007(09).其中的塑料及其性能和注射机与模具的基础章节。根据塑料零件模型实物,依照机械的结构和尺寸进行测绘画出PROE三维图CAD二维图,视图在研究方案内。在学校电子阅览室查找有关塑料模具的外文文献Optimal injection molding conditions considering the core shiftfor a plastic battery case with thin and deep walls。Journal of Mechanical Science and Technology 24 (2010) 145148。 4.完成毕业论文的工作步骤与时间安排(按周次填写)(1) 第 13 周:查阅相关文献资料,熟悉设计软件,撰写文献综述和开题报告。 (2) 第 4 周:初定模具设计方案,呈交指导教师审核。 (3) 第 510周:设计计算、建模,修改、完善设计方案,编绘装配图。 (4) 第 1014周:编绘全部零件工作图。(5) 第15周:总结设计工作,撰写设计说明书,准备答辩。5.指导教师意见(对课题的深度、广度及工作量的意见)指导老师: 年 月 日6.所在系审查意见:系主管领导: 年 月 日 注:1. 正文:宋体小四号字,行距20磅。2. 开题报告由各系集中归档保存。参考文献1 张孝民.塑料注射成型模具的设计. 北京:机械工业出版社,2003.2 陈剑鹤主编.塑料模具设计基础.北京:机械工业出版社,20033 申开智主编.塑料成型模具.北京:机械工业出版社,20034 曹宏深主编.塑料成型工艺与模具设计.北京:机械工业出版社,2005 5 陈万林主编.实用塑料注射模设计与制造.北京:机械工业出版社,20026 赵仲治主编.塑料成型工艺与模具设计.北京:机械工业出版社,19937 许越发编著.使用模具设计与制造手册.北京:清华大学出版社,20018 张维合手提电脑面盖注塑模设计 J模具工业,2007(04)9 屈华昌主编.塑料成型工艺与模具设计.北京:高等教育出版社,200510 王树勋主编.注射模具设计.广州:华南理工大学出版社,200511 黄毅宏李明辉主编.模具制造工艺. 北京:机械工业出版社,200012 翁其金塑料成型工艺与模具设计 M北京:机械工业出版社,200113(美国)TA奥斯瓦德,L特恩格 PJ格尔曼编著,吴其晔译注射成型手册北京:化学工业出版社,200514 黄宏编著塑料成型加工与模具北京:化学工业出版社,200315 中国模具工业协会标准件委员会编中国模具标准件手册上海:上海科学普及出版 社,198916 Samios H P. Object oriented database and computer aided design. Intergraph Corporation, 199317 T. Altan, S.I. Oh, H.L. Gegel, Metal Forming Fundamentals andApplications, American Society of Metals, Cleveland, OH, 1983- 8 - 西安工业大学北方信息工程学院毕业设计(论文) 目录1 绪论1 1.1 题目的背景和意义1 1.2 国内外模具工业的发展状况1 1.3 塑料模具发展走势2 1.4 课题研究的意义及主要研究内容2 2 复印机小端盖的工艺性分析4 2.1 塑件的材料与结构分析4 2.1.1 塑件的体积及质量计算4 2.1.2 塑件的结构与材料5 2.2 塑件的尺寸精度及表面质量7 2.2.1 塑件的尺寸精度7 2.2.2 塑件的表面质量7 2.3 工艺性分析7 3 注塑模具结构设计8 3.1 分型面的确定8 3.2 浇口的确定10 3.3 型腔数目的确定11 3.4 浇注系统设计12 3.4.1 主流道12 3.4.2 分流道13 3.4.3 浇口的设计13 3.4.4 浇口套的形式及固定方式14 3.5 成型零部件设计14 3.5.1 成型零部件结构设计15 3.5.2 成型零件工作尺寸计算18 3.6 导向零件的设计19 3.7 抽芯机构和顶出机构的设计21 3.7.1 抽芯机构的设计21 3.7.2 顶出机构的设计22 3.8 脱模结构的设计24 3.8.1 脱模力的计算24 4 冷却设计及排气系统26 4.1 冷却水道热传面积26 4.1.1 塑料传给模具的热量26 4.1.2 冷却水的体积流量26 4.1.3 冷却水道热传面积27 4.2 排气系统的设计275 注射机的选择及校核28 5.1 选择注射机28 5.2 注射机的校核28 5.2.1 注射压力的校核29 5.2.2 最大注射量的校核30 5.2.3 锁模力的校核30 5.2.4 喷嘴尺寸校核30 5.2.5 注射机固定模板定位孔与模具定位圈的关系31 5.2.6 模具外形尺寸校核31 5.2.7 模具的安装紧固31 5.3 本章小结316 模具材料的选择327 模具装配图及制造工艺33 7.1 模具装配图33 7.2 模具制造工艺357 模具可行性分析36 8.1 本模具的特点36 8.2 市场效益及经济效益分析369 结论37致谢38参考文献39毕业设计(论文)知识产权声明40毕业设计(论文)独创性声明41附录42复印机小端盖注塑模具设计摘要塑料工业是当今世界上增长最快的工业门类之一,而注射模具是其中发展较快的一种。因此,研究注射模具对了解塑料产品的生产过程和提高产品质量有很大意义。本文主要是设计复印机小端盖的注射模具,论述了注射成型的基本原理,特别是单分型面注射模具的结构设计,详细介绍了注射模具的成型工艺及设备选择、浇注系统、抽芯机构和成型零部件的设计过程,并对模具制造工艺要求做了说明,最后通过CAD软件绘制出模具图。通过本设计,可以对注射模具有一个初步的认识,注意到设计中的细节问题,了解模具结构及工作原理,系统的复习了大学四年所学的专业知识。关键词:注射模具;注射成型工艺;模具设计;分型面Design of injection mould machine small end cover AbstractNowadays plastics industry is to increase one of the quickest industry category in the world, injection mould is to develop quicker among them , therefore studies the injection mould has very big meaning to knowing plastic product procedure of production and raising product quality. This paper is designed Copier small end cap injection mould , discussed the basal principle injection mould, especially One-surface injection mold design , Have introduced the molding handicraft injecting a mould detailedly、equipment Selection、 feed system、Pulling mechanism and molding part design process, As well as demanded an explanation for mold manufacturing technology, Finally draw out the mould picture by CAD software.During this design, I can have a preliminary understanding of Injection mould, note the details, know Die structure and operating principle, Review of the professional knowledge of the four-year study .Key words: injection mould; injection mould process; mould designing;divides the profile1 绪论1.1 题目的背景和意义在现代生产中,模具是生产各种工业产品的重要工艺装备,它以其特定的形状通过一定的方式使原材料成型。由于模具成型具有优质,高产,省料和低成本等特点,现已广泛应用于汽车,航空航天,仪器仪表,家电,机械制造,石化,轻工日用品等工业部门。美国是世界上超级经济大国,也是世界模具工业的领先国家,日本经济之所以能飞速发展,并在国际市场上占有一定优势,模具工业的迅猛发展是重要原因之一1。一个国家的模具设计,制造水平反映了这个国家的机械制造水平2。 塑料模具是现代塑料工业生产中最重要的工艺装备,塑模工业是国民经济的基础工业之一3。用塑模成型零件的主要优点是制造简便,材料利用率高,产品的尺寸规格一致,特别是对大批量生产的机电产品,更能获得价廉物美的经济效果。1.2 国内外模具工业的发展状况中国塑料机械虽然发展很快、生产品种也较多,基本上能供给国内塑料原料加工与塑料制品加工、成型所需的一般技术装备,个别产品也进入世界前列,但与工业发达国家如德国、日本、意大利相比,中国塑料机械还有一定差距,主要表现在品种少、能耗高、控制水平低、性能不稳定等方面。目前中国塑料机械产品主要集中在通用的中小型设备上,技术含量低,20 世纪80-90年代的低档产品供大于求,机械制造能力过剩,企业效益下降。有的品种特别是超精大型高档产品还是空白,仍需进口4。欧美许多模具企业的生产技术水平,在国际上是一流的。将高新技术运用于其中已成为快速制造优质模具的有力保证。CAD/CAE/CAM的广泛运用,显示了用信息技术带动和提升工业的优越性,在欧美,这些已经达到了广泛应用5。CAE技术在欧美也逐渐成熟,在注射模具设计中应用CAE分析软件,预测成型过程中可能发生的缺陷。CAE技术在模具设计中的作用越来越大,意大利CONAU公司应用CAE技术后,试模时间减少了50%以上。为了缩短制模周期、提高市场竞争力,普遍采用高速切削加工技术。在欧洲模具展上,成型技术与快速制模技术占据了十分突出的位置,有SLA、SLS、FDM和LOM等各种类型的快速成型设备,也有专门提供原型制造服务的机构和公司6。28 毕业设计(论文) 1.3塑料模具发展走势 塑料新材料及多样化成型方式今后必然会不断发展,因此对模具的要求也越来越高。为了满足市场需要,未来的塑料模具无论是品种、结构、性能还是加工都必将有较快发展,而且这种发展必须跟上时代步伐。展望未来,下列几方面发展趋势预计会在行业中得到较快应用和推广。a. 超大型、超精密、长寿命、高效模具将得到发展。 b. 多种材质、多种颜色、多层多腔、多种成型方法一体化的模具将得到发展。 c. 为各种快速经济模具,特别是与快速成型技术相结合的RP/RT技术将得到快速发展。 d. 模具设计、加工及各种管理将向数字化、信息化、网络化方向发展。 e. 更高速、更高精度、更加智慧化的各种模具加工设备将进一步得到发展和推广应用。 f. 更高性能及满足特殊用途的模具新材料将会不断发展,随之将产生一些特殊的和更为先进的加工方法。 g. 各种模具型腔表面处理技术,如涂覆、修补、研磨和抛光等新工艺也会不断得到发展。 h. 逆向工程、并行工程、复合加工乃至虚拟技术将进一步得到发展。 i. 热流道技术将会迅速发展,气辅和其它注射成型工艺及模具也将会有所发展。 j. 模具标准化程度将不断提高。 k. 在可持续发展和绿色产品被日益重视的今天,“绿色模具”的概念已逐渐被提到议事日程上来。即,今后的模具,从结构设计、原材料选用、制造工艺及模具修复和报废,以及模具的回收利用等方面,都将越来越考虑其节约资源、重复使用、利于环保,以及可持续发展这一趋向。1.4 课题研究的意义及主要研究内容结合大学四年所学的理论知识,以及将来所从事的专业,通过这次设计能够正确设计中等复杂程度的塑料模具和常见的塑料制品,能正确的分析与判断塑料制品成型过程中出现的常见缺陷,将理论知识运用到实践中,并能解决工程中到的实际问题。本设计主要研究内容如下:a. 熟悉端盖的图样和技术条件,然后对其进行工艺分析。b. 确定模具型腔的数目、选择分型面、确定型腔的布置方案。c. 确定成型零件、浇注系统、侧向分型与抽芯、脱模方式、定位与支承机构、导向机构。d. 对注塑模的主要零件尺寸进行设计计算。e. 选择合理的塑压设备,确定成型机的技术参数。f. 确定模具结构,然后选用标准模架,并完成端盖注射模具设计。g. 最后绘制端盖注射模的装配图及主要零件图,零件图标注尺寸、公差及技术条件,并对主要零件进行强度校核。h. 根据课题研究过程,撰写毕业设计说明书,要求15000字以上。 2 复印机小端盖的工艺性分析 2 复印机小端盖的工艺性分析2.1塑件的材料与结构分析2.1.1塑件的体积及质量计算体积及质量的计算也利用PRO/ENGINEER的分析模块自动计算获得(塑件密度由塑料模设计手册表14查得:=1.2g/cm3),如图2.1所示: 图2.1塑件三维图结果如下:体积 = 3.9154560e+04 MM3曲面面积 = 3.3292011e+04 MM2密度 = 1.2000000e+00 公吨 / MM3质量 = 4.6985471e+04 公吨 故注塑件体积为: V=39.15cm3 质量为:M=39.15x1.2g=46.98g(注:此处的塑件体积及质量都不包括浇注系统在内) 毕业设计(论文) 2.1.2塑件的结构与材料塑件的三维造型如图2.2,二维如图2.3所示。图2.2塑件三维图图2.3塑件二维图零件尺寸如图2.2所示,该塑件名称为复印机小端盖,塑件形状类似为平板薄壳结构,盒盖长110mm,宽85mm,高26mm,壳盖壁厚为3mm,最薄壁厚为1mm。结构对称。要求具有一定的强度、刚度、耐热和耐磨损等性能。ABS合成塑料以其很好的韧性、密封性,很高的机械强度,耐化学腐蚀,加工适应性好,注射成型,挤出成型等所有的加工方法都可以,而且尺寸稳定性好,耐碱性,耐应力开裂性也好,根据以上特点以及经济因素,采用ABS塑料。2.2塑件的尺寸精度及表面质量2.2.1塑件的尺寸精度a. 尺寸精度的选择;塑件的尺寸精度是决定塑件制造质量的首要标准,然而,在满足塑件使用要求的前提下,设计时总是尽量将其尺寸精度放低一些,以便降低模具的加工难度和制造成本。对塑件的精度要求,要具体分析,根据装配情况来确定尺寸公差,该塑件是一般办公用品,所以精度要求为一般精度即可,根据精度等级选用表,ABS的高精度为MT3级,一般精度为MT4级。根据塑件尺寸公差表,在公称尺寸在6580范围内,MT4A级的公差值为0.64 mm, MT4B级的公差数值为0.84 mm。b. 尺寸精度的组成及影响因素;制品尺寸误差构成为: (2.1)式中: 制件总的成型误差;塑料收缩率波动所引起的误差; 模具成型零件制造精度所引起的误差; 模具磨损后所引起的误差; 模具安装,配合间隙引起的误差。影响塑料制品尺寸精度的因素比较复杂,归纳有以下三个方面。模具 模具各部分的制造精度是影响制件尺寸精度重要的因素;塑料材料 主要是收缩率的影响,收缩率大的尺寸精度误差就大;成型工艺 成型工艺条件的变化直接造成材料收缩,从而影响尺寸精度。2.2.2塑件的表面质量该塑件是复印机小端盖,表面粗糙度为细橘皮状,除要求没有凹陷,无毛刺,内部无缩孔,没有特别得表面质量要求,故比较容易实现。综以上分析可知,注射时在工艺参数控制较好的情况下,零件的成型质量很容易得到保证。2.3 工艺性分析为了满足制品表面光滑的要求与提高成型效率采用侧浇口。浇口隐藏在塑件的内部。结合塑件实际情况,采用从顶杆侧面进浇方式。从塑料件侧面进料,因而塑件外表面不受损伤,不致因浇口痕迹而影响塑件的表面质量与美观效果。塑件的工艺参数:干燥条件:80-90 2小时。成型收缩率:0.4-0.7% 。模具温度:40-90(模具温度将影响塑件光洁度,温度较低则导致光洁度较低)。注射压力:56-176mpa 。注射速度:中高速度。3 注塑模具结构设计3.1分型面的确定 分型面是决定模具结构形式的一个重要因素,它与模具的整体结构、浇注系统的设计、塑件的脱模和模具的制造工艺的有关,因此,分型面的选择是注射模设计中的一个关键。根据分型面的选择原则:a. 分型面应选在塑件外形最大轮廓处; b. 在开模时尽量使塑件留在动模;c. 分型面的选择应保证塑件的尺寸精度和表面质量;d. 有利于排气和模具的加工方便;e. 有助于避免侧抽芯或便于侧抽芯。由以上因素决定,有三种分型面方案,如图3.1方案一方案二方案三图3.1方案的选择如图3.1中方案一分型面的选择使得在浇注过程中,动模和定模上都有侧挖,不利于散热,设计复杂,不利于简化模具设计,设计不合理。方案二有侧挖,分型面较大,侧挖结构简单,有利于制品推出,简化模具结构,设计合理。方案三分型面处,将主要结构全部放入动模中,有侧挖,同时也影响本身的美观。设计不合理。该塑件为端盖不太要求过于美观,无斑点和熔接痕,表面质量要求一般高。在选择分型面时,塑件开模后会包在动模型芯上,模具结构也较为简单。所以,选塑件大端底平面作为分型面较为合适,故选择分分型面方案二。 3.2浇口的确定 浇口亦称进料口,是连接分流道与型腔的通道。是浇注系统的关键部分,浇口的位置、形状及尺寸对塑件的性能和质量的影响最大。常用的浇口形式有:1)直接浇口;2)侧浇口;3)扇形浇口;4)平缝浇口;5)环形浇口;6)轮辐浇口;7)爪形浇口;8)点浇口;9)潜伏浇口;10)护耳浇口。本次设计复印机小端盖,该塑件属于外观件,端盖表面质量要求无斑点和熔接痕,进浇入潜在外面影响美观,所以要把进浇口隐藏在塑件的内部。结合塑件实际情况,采用从顶杆侧面进浇方式,见下图3.2:图3.2进浇方式3.3型腔数目的确定 注射模的型腔数目,可以是一模一腔,也可以是一模多腔,在型腔数目的确定时主要考虑以下几个有关因素:a. 塑件的尺寸精度;b. 模具制造成本;c. 注射成型的生产效益;d. 模具制造难度。考虑到该塑件是一般办公用品,查手册得塑件的经济精度推荐4级,塑件的尺寸中等,考虑其浇注方式为潜伏式测浇结构,为保证其主浇道浇注不发生偏移的情况至少采用一模2腔结构。考虑其经济性能,降低模具制造成本低,所以本次设计采用一模2腔结构比较合适,装配也方便。 3.4浇注系统设计注射模的浇注系统是指模具中从注射机喷嘴开始到型腔入口为止的塑料熔体的流动通道,它由主流道,分流道,冷料穴和浇口组成。它向型腔中的传料,传热,传压情况决定着塑件的内在和外表质量,它的布置和安排影响着成型的难易程度和模具设计及加工的复杂程度,所以浇注系统是模具设计中的主要内容之一。3.4.1主流道主流道是连接注射机的喷嘴与分流道的一段通道,通常和注射机的喷嘴在同一轴线上,断面为圆形,有一定的锥度,目的是便于冷料的脱模,同时也改善料流的速度,因为要和注射机相配,所以根据选用的XS-ZY250型号注射机的相关尺寸得 喷嘴前端孔径:d0=4.0mm; 喷嘴前端球面半径:R0=16mm; 根据模具主流道与喷嘴的关系取主流道球面半径:R=16mm;取主流道小端直径:d=4.5mm为了便于将凝料从主流道中取出,将主流道设计成圆锥形,起斜度为此处选用2,经换算得主流道大端直径为6.4mm。如图3.3所示。图3.3主浇道由于主流道要与高温的塑料熔体和喷嘴反复接触和碰撞,所以主流道部分常设计成可拆卸的主流道浇口套,以便选用优质的钢材单独加工和热处理。3.4.2 分流道 分流道是主流道与浇口之间的通道,一般开设在分型面上,起分流和转向作用,分流道的长度取决于模具型腔的总体布置和浇口位置,分流道的设计应尽可能短,以减少压力损失,热量损失和流道凝料。分流道如图3.4所示。图3.4分流道由于分流道中与模具接触的外层塑料迅速冷却,只有中心部位的塑料熔体的流动状态较为理想,因此里面分流道的内表面粗糙度Ra并不要求很低,一般取0.4m左右既可,这样表面稍不光滑,有助于塑料熔体的外层冷却皮层固定,从而与中心部位的熔体之间产生一定的速度差,以保证熔体流动时具有适宜的剪切速率和剪切热。3.4.3 浇口的设计a. 浇口类型及位置的确定该模具是小型塑件的型腔模具,同时从所提供塑件图样中可看出,在底部顶杆上的设置潜伏式侧浇口比较合适。该模具采用侧浇潜伏式浇口,其有以下特性:(1) 形状简单,去除浇口方便,便于加工,而且尺寸精度容易保证;(2) 试模时如发现不当,容易及时修改;(3) 能相对独立地控制填充速度及封闭时间;(4) 对于壳体形塑件,流动充填效果较佳。如图3.5所示。图3.5浇口3.4.4 浇口套的形式及固定方式图3.6 浇口套固定方式而对于浇口套的固定则采用定位圈压紧浇口套外肩,并用四个螺钉把定位圈固定在定模座板上的方式,定位圈一般高出定模座板510的距离。其具体定位如图3.6所示。直径为100mm。3.5成型零部件设计成型零件工作时直接与塑料熔体接触,要承受熔融塑料流的高压冲刷、脱模摩擦等。因此,成型零件不仅要求有正确的几何形状、较高的尺寸精度和较低的表面粗糙度值,而且还要求有合理的结构和较高的强度、刚度及较好的耐磨性。设计注射模的成型零件时,应根据成型零件的塑料性能、使用要求、几何结构,并结合分型面和浇口位置的选择、脱模方式和排气位置的考虑来确定型腔的总体结构;根据塑件的尺寸计算成型零件型腔的尺寸;确定型腔的组合方式;确定成型零件的机械加工、热处理、装配等要求;对关键部位进行强度和刚度校核。由此可见,注射模的成型零部件设计是注射模设计的一个重要组成部分。3.5.1成型零部件结构设计 成型零件是决定塑件几何形状和尺寸的零件。它是模具的主要部分,主要包括凹模、凸模及镶件、成型杆等。a. 端盖凸模结构设计凸模即成型塑料制品内表面的大型芯,而成型制品上的孔的是小型芯或称成型杆。凸模分为整体结构的凸模、整体镶入结构的凸模和镶拼组合结构的凸模三种。此次设计采用整体结构凸模。型芯结构如图3.7所示。图3.7型芯镶块b. 凹模的结构设计凹模是成型制品外表面的成型零件(型腔),是制品外表面形状、结构的复制。结合制件的结构特性和模具的制造要求,采用整体结构凹模。对于易损部分容易更换。如图3.8所示。 图3.8型腔镶块3.5.2成型零件工作尺寸计算成型零件工作尺寸是指成型零件上直接用来构成塑件的尺寸,主要有型腔和型芯的径向尺寸,型腔的深度尺寸和型芯的高度尺寸,型芯和型芯之间的位置尺寸。影响塑件尺寸精度的因素很多,概括地说,有塑料原材料、塑件结构和成型工艺、模具结构、模具制造和装配、模具使用中的磨损等因素。塑料原材料的影响主要是指收缩率。常用按平均收缩率、平均磨损量和平均制造公差为基准的计算方法。该塑料的平均收缩率为: (3.1)式中塑料平均收缩率;塑料最大收缩率;塑料最小收缩率。a. 型芯尺寸的计算(1) 型芯径向尺寸的计算型芯径向尺寸计算公式如下:(3.2) =168+1680.0055+(3/4)0.66 =169.420_0.22式中型芯的径向基本尺寸;塑件的径向基本尺寸;制造公差;塑件公差;塑料的平均收缩率。表3.1型芯径向尺寸表塑件的径向尺寸平均收缩率制造公差塑件公差型芯的径向尺寸160.00550.130.4016.380_0.13400.00550.190.5640.780_0.191010.00550.220.66101.890_0.22b. 型芯高度尺寸的计算型芯高度尺寸的计算公式如下: (3.3) =50.79+50.790.0055+(2/3)0.56 =51.440_0.19 式中 型芯深度基本尺寸;塑件内形深度尺寸;制造公差;塑件公差;塑料的平均收缩率。(1) 型腔尺寸的计算1) 型腔径向尺寸计算公式如下: (3.4) =109.94+109.940.0055+(3/4)0.46 =110.89 0+0.15式中型腔径向基本尺寸;塑件径向的基本尺寸;制造公差;塑件公差;塑料的平均收缩率。表3.3型腔径向尺寸表塑件的径向尺寸平均收缩率制造公差塑件公差型腔的径向基本尺寸280.00550.090.2827.94 0+0.09850.00550.150.4685.07 0+0.151100.00550.150.46110.09 0+0.152) 型腔深度尺寸计算公式如下: (3.5) =9.55+9.550.0055+(2/3)0.2 =9.74 0+0.07式中 型腔深度基本尺寸;塑件内形深度尺寸;制造公差;塑件公差;塑料的平均收缩率。表3.4型腔深度尺寸表塑件内形深度尺寸平均收缩率制造公差塑件公差型芯深度基本尺寸25.450.00550.110.3425.74 0+0.1117.60.00550.110.3417.370+0.1140.00550.070.23.990+0.073.6导向零件的设计导向零件是保证动模与定模或上模与下模合模时正确定位和导向的重要零件。其主要零件包括导柱和导套。导向机构的形式主要有导柱导向和锥面定为两种。导向装置有以下作用:a. 导向作用;b. 定为作用;c. 承受一定的侧向压力。在设计导向装置时,必须合理选择装置的类型,确定导柱数量、大小及布置位置,考虑导向装置的加工工艺性,设置时还得注意模具的强度,最后达到良好的导向效果。本次设计选择注射模最常用的四导柱对称分布的形式。3.7抽芯机构和顶出机构的设计3.7.1抽芯机构的设计当塑件上与开合模方向不同的内侧或外侧具有孔、凹穴或凸台式塑件不能直接从模具中脱出。此时须将成型塑件侧孔或侧凹等的模具零件做成活动的,即侧型芯。抽芯机构一般可分为:手动、机动、液压或气动三大类。本次设计采用机动抽芯机构,其优点有:抽拔力大,生产效率高,操作方便,动作可靠,容易实现自动化等特点。由于本塑件有内侧凹槽,综合各种抽芯机构的优点,应采用斜顶抽芯机构,抽芯机构图如图3.9所示。 图3.9斜顶抽芯机构3.7.2顶出机构的设计a. 潜伏式浇口凝料自动推出。顶出时,潜伏式浇口在顶杆顶出力作用下,被剪切掉,留在顶杆上随产品一起顶出。后续再处理掉。如下图3.10 图3.10凝料推出方式开模时,使凝料留在定模一侧,动模移动,由于限位钉和定距板的共同作用,凝料从浇口套中拔出,完成凝料脱出动作。b. 塑件推出方式由于塑件的特殊结构,斜顶成型结构的作用,斜滑块不但是成型零件还兼做推出机构。这样设置有以下优点:(1) 推套推出机构设置在动模一侧;(2) 推出力均匀,保证塑件推出过程中不变形;(3) 机构简单,动作可靠,斜顶强度、硬度、刚度足够;(4) 有良好的外观质量,推出塑件的位置隐蔽。3.8脱模结构的设计机构采用推杆推出的典型结构,推杆直接作用于塑件的内表面不会影响到外观。此机构由7个零件组成分别为推杆,推板,推杆固定板,拉料杆,复位杆,限位钉,推板导柱。推杆直接作用于塑件表面,将塑件推出模外,推杆需要固定,因此设推杆固定板和推板,两板间螺钉连接;注塑机上的顶杆作用在推板上;为了确保推出板平行移动,推出零件不致于弯曲卡死,设有推板导柱和导套;推板的回程是靠复位杆实现的,最后一个零件是拉料杆,它的作用是勾着浇注系统的冷料使整个浇注系统随同塑件一起留在动模,在推板与定模底板间设限位钉,限位钉有两个作用,一是使推板与底板间形成间隙,一但落入废料屑,也不会影响推板复位。另一个作用是在模具制造时可调节限位钉头部的厚度来控制推杆返回的位置。 脱模动作由注塑机液压系统来完成,有利于提高生产效率。推杆直径56mm,推杆和推杆固定板采用轴肩连接,在推杆固定板上同时安装四根复位杆和四根导柱起复位和导向作用。由于塑件的特殊结构,斜顶成型结构的作用,斜顶杆不但是成型零件还兼做推出机构。3.8.1 脱模力的计算 对于一般塑件和通孔壳形塑件,按下式计算,并确定其脱模力(Q): (3.6) =2481010(0.1cos0.5-sin0.5)2 =4526.9(N) 式中 -型芯或凸模被包紧部分的断面周长(cm); -被包紧部分的深度(cm); -由塑件收缩率产生的单位面积上的正压力,一般取7.811.8MPa; -磨擦系数,一般取0.11.2; -脱模斜度;3.9顶杆的设计a. 推杆的强度计算 查塑料模设计手册之二由式5-97得 d=() (3.7) d圆形推杆直径cm 推杆长度系数0.7l推杆长度cmn推杆数量 E推杆材料的弹性模量N/(钢的弹性模量E=2.1107N/) Q总脱模力 取 D=6MM。b. 推杆压力校核 查塑料模设计手册式5-98 = (3.8) 取320N/mm 推杆应力合格,硬度HRC5065c. 顶杆形式如图3.11所示。在本设计有顶杆有14个,全部d=6mm。 图3.11顶杆 毕业设计(论文) 4 冷却设计及排气系统4.1冷却水道热传面积4.1.1塑料传给模具的热量Q C1 (tt)+u (4.1)式中:-塑料的比热容,KJ/(); -塑料熔体进入模具时的温度,; -塑件脱模时的温度,; u-结晶型塑料的融化潜热,KJ/。查表得:=1.759;u=。Q=KJ/。4.1.2冷却水的体积流量 V (4.2) =(1.252.5)/604.451(25C-20C) =0.35m3/min式中V-冷却介质的体积流量(m/min);W-单位时间内注入模具中的塑料重量(kg/min);Q-塑件在凝固时所放出的热量(J/kg);-冷却介质的密度(/mm);C-冷却介质的比热容J/(C);t-冷却介质的出口温度();t-冷却介质的进口温度();4.1.3冷却水道热传面积 (4.3)式中:A-冷却水道总传热面积,; K-冷却水道孔壁与冷却介质之间的传热模系数,KJ/(h); T-模温与冷却介质之间的温差,。 水道直径d取8。K=则 =0.018图4.1 冷却系统分布示意图4.2排气系统的设计排气系统对确保制品成型质量起着重要的作用,排气方式一般有利用排气槽,利用型芯、镶件、推杆等的配合间隙,利用分型面上的间隙。本次设计的任务量和模具工艺的成本考虑,利用分型面上的间隙就能够满足排气的需求,所以就不用再设计排气槽了。395注射机的选择及校核5.1选择注射机a. 由公称注射量选定注射机由注射量选定注射机。由Pro/E建模分析得(材料密度取1.05g):总体积V=39;总质量M=47;流道凝料V/=0.5V(流道凝料的体积(质量)是个未知数,根据手册取0.5V(0.5M)来估算,塑件越大则比例可以取的越小);因为此为一模两腔结构。所以:实际注射量为: =2V+0.5V=239+391.5=97.5 ;实际注射质量为=2.5M=472.5=117.5g;根据实际注射量应小于0.8倍公称注射量原则,即: (5.1)式中注射机的最大注射量,3;制品的体积(包括制品、浇注系统及飞边在内),3;浇道及浇口凝料和飞边体积,3;个制品的体积,3; 型腔数;K注射机最大注射量的利用系数,取K=0.8。/K=(392+19.5)/0.8=1223。b. 由锁模力选定注射机 (5.2) 式中: D取的是塑件的平均直径; 注射机的公称锁模力; 模内压力(型腔内熔体的压力),; 制品、流道、浇口在分型面上的投影面积之和,。 K-压力损失系数,随塑料品种、注射机类型、喷嘴阻力、流道阻力等因素变化,可在1.11.2范围内选取,在设计中取1.2;结合上面两项重要技术参数,初步确定注射机为XS-ZY250型,其主要技术参数如下:额定注射量/cm3 250锁模力/kN 1800螺杆直径/mm 50注射压力/MPa 147最大开模行程/mm 500注射行程/mm 160模具最大厚度/mm 350注射速率/(g/s) 114模具最小厚度/mm 200注射方式 螺杆式模板尺寸/mm 315 500结构形式 卧式 合模方式 液压定位圈直径/ mm 100 电动机功率/kW 24喷嘴 球半 径/mm 18孔直径/mm 45.2 注射机的校核5.2.1 注射压力的校核P0P式中:P-塑件成型所需的压力; P0-注射机最大注射压力。查资料知P0=147MPa;ABS注射成型压力位P=56176MPa,取100MPa。满足要求。5.2.2 最大注射量的校核最大注射量和制品的重量或者体积有直接关系,两者必须相适应,不然会影响产品的产量和质量。若最大注射量小于制品重量,就会造成制品的形状不完整或者是内部组织疏松,制品强制下降等缺陷;若注射量过大,注射机利用率低,浪费电能,可导致塑料分解。为确保塑件质量,注射模一次成型的塑件质量(包括流道凝料质量)应在公称注射量的35%75%范围内,最大可达80%,最小不小于10%。为了保证塑件质量,选择范围通常在30%70%。满足要求。5.2.3锁模力的校核 在确定了型腔压力和分型面面积之后,可以按下式校核注射机的额定锁模力: (5.3)式中 注射机额定锁模力:1800; 安全系数,通常取1.11.2,取=1.2;满足注射机的锁模力要求。5.2.4 喷嘴尺寸校核注射机喷嘴前端孔径和球面半径与模具主流道衬套的小端直径和球面半径一般应满足下列关系,以防止主流道口部积存凝料而影响脱模所以,注射机喷嘴尺寸是标准,模具的制造以它为准则。满足要求。 5.2.5 注射机固定模板定位孔与模具定位圈的关系 注射机固定模板台面的中心有一规定尺寸的孔,称之为定位孔。注射模端面凸台径向尺寸须与定位孔两者按H7/f9配合,以保证模具主流道的轴线与注射机喷嘴轴线相重合,否则将产生溢料并造成流道凝料脱模困难,定位圈的高度h,小型模具为810,大型模具为1015。满足要求。5.2.6 模具外形尺寸校核开模时,推板随动模部分向开模方向移动当达到开模行程时就停止。开合模的过程中,模具总的开模行程=(塑件推出距离)+(塑件高度)(注射机最大开模行程),合格;当动模开模行程足够,顶板移动带动推杆,推杆推动推板将制品从动模板上脱落,完成开模过程。合模时,推板复位带动推杆和顶板复位。各参数校核均合格,所以本模具所选注射机完全满足使用要求。在此注塑机上可以完成制品的制作。5.2.7 模具的安装紧固注射机的动模板,定模板台面上有许多不同间距的螺钉孔或“T”形槽,用于安装固定模具。模具固定安装方法有两种:螺钉固定,压板固定。采用螺钉直接固定时(大型模具常用这种方法),模具动,定模板上的螺孔及其间距,必须与注射机模板台面上对应的螺孔一致;采用压板固定时(中,小模具多用这种方法),只要在模具的固定板附近有螺孔就行,有较大的灵活性。该模具外形尺寸为450350,属中小型模具,所以采用压板固定法(一般认为当尺寸在500500内为中、小模具)。5.3 本章小结本章根据注射机的相关参数并结合产品的成型要求,选择了型号为XS-ZY250型的注射机。重点对所选注射机的最大注射量、锁模力、喷嘴尺寸、模具外形尺寸等参数做了校核,验证了XS-ZY2505注射机满足要求,为注射成型设计奠定了基础。6 模具材料的选择现有的模具模架已经标准化,所以在模具材料的选择时主要是根据制品的特性和使用要求选择合理的型腔和型芯材料。如何选择合理的模具钢,是关系到模具质量的前提条件,如果选材不当则所有的精密加工和所投入的工时,设备费用将浪费。在选择模具钢时,首先必须考虑材料的使用性能和工艺性能,从使用性能考虑:硬度是主要指标之一,模具在高应力作用下欲保持尺寸不变,必须有足够的硬度。当承受大强度载荷时还要考虑磨损,断裂等问题,所以韧性也是一重要指标,耐磨性是决定模具寿命的重要因素,从ABS特性看,这三项指标是必须满足的,此外还有红硬性,抗压,屈服强度,抗弯强度和热疲劳能力的指标。对塑料模具提出如下要求:a. 钢料纯净,要求夹杂物少、偏析少,表面光洁度高;b. 表面耐磨抗蚀,并要求有一定的表面硬化层,表面硬度一般在HRC45以上;c. 足够的强度和韧性;d. 热处理变形小,以保证互换性和配合精度。塑料模具的制造成本高,材料费用只占模具成本的极小部分。因此选用钢材时,应优先选用工艺性能好,性能稳定和使用寿命较长的种。从工艺性能考虑:要热加工工艺好,加工温度范围宽,冷加工性能如切削、铣削、抛光等加工性能好,此外还要考虑淬透性和淬硬性,热处理变形和氧化脱碳等性能。另外从经济考虑,要求材料来源广,价格低。加工工艺路线;锻造-退火-粗加工-调质或高温回火-精加工-淬火-回火-钳工抛光-镀铬-抛光装配。查手册选择型芯的材料是Cr12MoV,该材料机械加工性能较好,经热处理(淬火及回火)后,具有优良的耐腐蚀性能,抛光性能,较高的强度和耐磨性,适于制造承受高负荷,高耐磨及在腐蚀介质作用下的塑料模具,透明塑料制品模具等,其他部件选用45#,T8A,Q235等。 T8A优质碳素工具钢;主要成分C0.75%-0.8%;Mn0.4% ;Si0.4% ,淬火780-800摄氏度; 冷却:水,最终热处理硬度(HRC):56-62;用途:木工用铣刀,钻头圆锯片;钳工用工具,铆钉冲模。45#是优质碳素结构钢 45#含碳量0.45%;45#弹性模量取E=210 GPa ;抗拉强度取600Mpa ;屈服强度取355Mpa; 这些在机械设计手册里面有查。7 模具装配图及制造工艺7.1模具装配图1. 定模座板 2.定模板 3.型腔 4.型芯 5.动模板 6.斜顶1 7.斜顶2 8.推杆固定板 9.推杆底板 10.动模座板 11.顶杆12.斜顶座1 13.斜顶座2 14.螺钉 15.螺钉 16.拉料杆17.垃圾钉 18.复位杆 19.复位弹簧 20.浇口套 21.螺钉 22.螺钉 23.定位圈图7.1模具装配图图7.2模具三维图图7.3模具三维图爆炸图小端盖模具工作过程:将模具合模后安装到卧式注射机上,调整好成型参数,注塑模在合模锁紧后,注塑机与浇口套之间进行连接。在一定的注射压力下注塑机开始向浇口套内注塑熔融塑胶,使塑化的ABS熔料注入模具型腔中,熔融塑胶注满型腔后,停止射胶,完成注射过程。在冷却循环系统的作用下,塑件在模腔内冷却固化成型。一定时间后,注塑机机台打开,动模侧随机抬向后运动,模具分型面打开,塑件因为包紧力包在型芯上留在动模侧。开模过程中浇口套中的料在拉料杆的作用力下,拉出浇口套留在动模侧。机台顶杆向前顶在模具顶针板上。顶针板向前运动,顶针板上的13支顶杆和8个斜顶一起向前运动。斜顶一边运动,一边向开模方向垂直侧移动完成侧抽芯。产品在顶杆作用力下顶出型芯,完成脱模动作。产品和流道完全脱离后,注塑机台移动侧向前运动,模具复位杆顶到定模板上,把顶针板向后推回初始位置,导柱导套对准定位,模具合模,机台锁紧开始下一个动作循环。7.2模具制造工艺7.2.1塑料模制造技术要求模具精度是影响塑料成型件精度的重要因素之一。为了保证模具精度,制造时应达到如下主要技术要求:a. 组成塑料模具的所有零件,在材料、加工精度和热处理质量等方面均应符合相应图样的要求。b. 组成模架的零件应达到规定的加工要求,装配成套的模架应活动自如,并达到规定的平行度和垂直度要求。c. 模具的功能必须达到设计要求。d. 抽芯滑块和推顶装置的动作正常等。e. 为了鉴别塑料成型件的质量,装配好的模具必须在生产条件下试模,并根据试模存在的问题进行调整,直至试出合格的成型件为止。7.2.2塑料模的装配和试模a. 型芯和支撑板板通常采用过渡配合或采用埋入式,而型腔部分则采用镶嵌或拼块形式,为了保证导向作用,动、定模的导柱、导套孔的孔距精度应控制在0.001以内。b. 试模前,必须对设备的油路、水路以及电路进行检查,并按规定保养设备,做好开机前准备;原料应该合格;在开始试模时,原则上选择在低压、低温和较长的时间条件下成型,然后按压力、时间、温度这样的先后顺序变动;注射成型是可选用高速和低速两种工艺;对粘度高和热稳定性差的塑料,采用较慢的螺杆转速和略低的背压加料和预热,相反则采用较快的螺杆转速和略高的背压。试模过程中应作详细记录,将结果填
