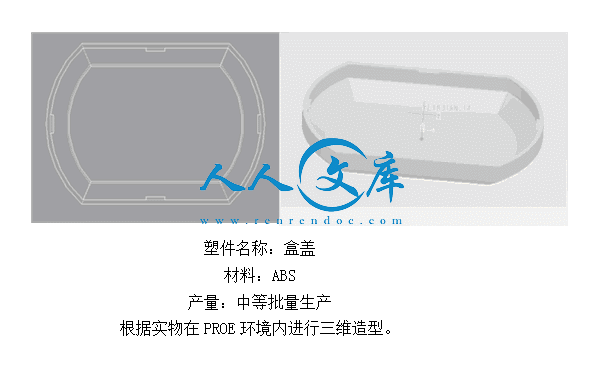

盒盖连体零件注塑模具设计
40页-15000字数+说明书+开题报告+中期报告+14张CAD图纸
中期报告.doc
动模板.dwg
型腔.dwg
型腔固定板.dwg
型芯.dwg
型芯固定板.dwg
垫块标准.dwg
定位环.dwg
定模板.dwg
导套.dwg
导柱.dwg
推杆固定板.dwg
推杆支撑板.dwg
浇口套.dwg
盒盖连体零件注塑模具设计开题报告.doc
盒盖连体零件注塑模具设计论文.doc
装配图.dwg
摘 要
从分析塑料零件注射模具设计的全过程,并从其加工工艺性出发,选取了较为合理的设计方案,经工艺计算并初步确定模具结构方案,最后进行模具各个部分零件的设计。由于本产品结构比较复杂,模具结构及制造工艺相对较为复杂,生产批量为大批量,精度为IT14,则成本会比较高。且模具采用的是一模两腔的设计,所以增加了结构的复杂性,通过对抽芯机构的计算和设计,同时把握模具相关运动部件的设计,其中包括定位零件和成型零件尺寸的计算和校核。该模具采用了一次分型,使制件的主流道凝料和分流道凝料从模具的成型板中脱出,最后利用推杆推出作用,使制件脱离型芯,达到制件的生产。同时,本模具的亮点和难点在于有两个带角度的内侧抽芯和其型芯型腔的加工复杂性上,但通过比较合理的斜顶装置可以很完善的达到内抽的效果,并且该机构制造相对简单,可降低模具成本。在一些零件的选用上也是尽量选取标准件以降低模具造价,型芯和型腔都采用镶拼式的结构,同时运用直通式冷却水道,降低加工难度和成本。最后分析模具装配和型腔的加工工艺性。
关键词:注塑模;分型面;抽芯
目 录
摘 要I
AbstractII
1 前言1
1.1我国塑料模具的发展现状1
1.2塑料模具的发展趋势2
1.3中国塑料模具行业存在的问题3
1.4发展展望4
2 塑料ABS分析6
2.1基本特性6
2.2成型特性6
2.3综合性能6
2.4ABS的注射工艺参数7
3 塑料模的总体设计8
3.1塑件的形状尺寸8
3.2型腔数目的决定及排布8
3.3注射机的选择9
3.4分型面确定9
3.5模架的选择10
3.5.1型腔壁厚的计算10
3.5.2凹模型腔底部高度11
3.5.3模架的选择11
4 成型尺寸及浇注系统设计12
4.1型腔的内径计算12
4.2型腔的深度尺寸计算12
4.3型芯的外径计算12
4.4型芯的高度计算13
4.5浇注系统的初步计算13
5 导柱导向机构的设计15
5.1导柱导向机构的作用15
5.2导柱导套的选择15
6 脱出机构设计16
6.1推出机构的组成16
6.2设计原则16
6.3脱模力的计算16
6.4推板脱出机构计算17
6.5脱模机构设计18
6.5.1简单脱模18
6.5.2侧向抽芯机构设计19
7 排气温控系统设计22
7.1温控系统设计22
7.2注射模冷却系统设计原则22
7.3冷却系统的结构设计23
7.4 冷却水孔直径计算24
7.5求冷却水在水孔里的流速24
8 注射机与模具型腔型芯强度校核25
8.1注射机的校核25
8.2型腔型芯的强度校核25
9 模具的装配、试模与维修26
9.1模具的装配26
9.2模具装配的主要内容26
9.2.1型芯装配26
9.2.2型腔的装配加工26
9.2.3导柱、导套的装配26
9.2.4顶杆装配加工26
9.2.5浇口套的装配加工26
9.3装配顺序27
9.4试模27
9.5模具的维修27
10 模具装配图28
11 模具可行性分析29
11.1本模具的特点29
11.2市场效益及经济效益分析29
参考文献30
总结31
致 谢32
2.1基本特性
ABS塑料名称:丙稀腈、丁二稀、苯乙烯,具有良好的综合性能,既高的冲击韧性和良好的机械性能,优良的耐热、耐油性能和化学稳定性,尺寸稳定、易机械加工,表面还可镀金属,电性能良好应用为作一般结构或耐磨受力传动零件和耐腐蚀设备,用ABS制成泡沫夹层板可作小轿车车身[11]。
2.2成型特性
结晶形塑料,吸湿性小,成型前可不预热,熔体粘度小,成型时不易分解,流动性极好,溢边值为0.02mm左右,流动性对压力变化敏感,加热时间长则易发生分解。冷却速度快,必须充分冷却,设计模具时要设冷料穴和冷却系统。收缩率大,方向性明显,易变形、翘曲,结晶度及模具冷却条件对收缩率影响大,应控制模温。宜用高压注射,料温要均匀,填充速度应快,保压要充分。不宜采用直接浇口注射,否则会增加内应力,使收缩不均匀和方向性明显。应注意选择浇口位置。质软易脱模,塑件有浅的侧凹时可强行脱模。
2.3综合性能
ABS,它是由三种单体聚合而成的非结晶型高聚物,具有三种组合物的综合性能,且无毒、无味,塑件成型后有较好的光泽。ABS的密度为1.02~1.05g/cm3。
ABS有极好的抗冲击强度,且在低温下也不迅速下降。有良好的机械强度和一定的耐磨性、耐寒性、耐油性、耐水性、化学稳定性和电气性能。水、无机盐、碱、酸类对ABS几乎无影响,在酮、醛、酯、氯代烃中会溶解或形成乳浊液,不溶于大部分分醇类及烃类溶剂,但与烃长期接触会软化膨胀。ABS塑料表面受冰醋酸、植物油等化学药品的侵蚀会引起应力开裂。ABS有一定的硬度和尺寸稳定性,易于成型加工。经过调色可配成任何颜色。其缺点是耐热性不高,连续工作温度为70℃左右,热变形温度为93℃左右。耐气候性差,在紫外线作用下易变硬发脆[12]。
根据ABS中组分之间的比例不同,其性能也有差异,从而适应各种不同的应用。根据应用不同可分为超高冲击型、高冲击型、中冲击型、低冲击型和耐热型等。


- 内容简介:
-
毕业设计(论文)中期报告题目:灯罩塑料模具设计系 别 机电信息系 专 业 机械设计制造及自动化 班 级 姓 名 学 号 导 师 2013年 3 月 21 日1.概述塑件特点本次设计的塑料件为一灯罩,产品特点为:灯罩外表面必须光滑,且无明显浇口痕迹;灯罩内壁有呈圆周均布的三个盲孔。在结构设计时需考虑型芯在三个盲孔处的脱模,及模具总体结构的合理性。塑件二维三维图如图1和图2。图 1塑件三维图图 2塑件二维图2.设计(论文)进展状况2.1已经完成外文文献翻译。2.2在开题的基础上进行了计算和结构方案的优化设计,并的完成了模具装配草图的绘制。2.3通过绘制三维图形获得塑料件的体积,通过材料的选择获得材料的密度,并计算出塑件的质量。通过计算和查阅相关模具设计手册完成了注塑机的选择。选型为:G54-S200/400型。相关参数如下: 结构类型: 卧式理论注射量: 200cm3 最大注射面积:645cm2 最大模具厚度:406mm 锁模力: 2540KN 最小模具厚度:165mm 定位空直径: 125mm 模板行程: 260mm 拉杆空间: 290368mm 喷嘴球半径: 18mm 喷嘴孔径: 4mm 注射方式: 螺杆式 螺杆转速: 16,28,48r/min 螺杆直径: 55mm 注射压力: 109MPa2.4确定主流道、分流道的形式和尺寸。其主流道的尺寸如图3所示。分流道截面形状及尺寸如图4所示,主流道入口直径d,应大于注塑机喷嘴直径1mm左右。这样便于两者能同轴对准,也使得主流道凝料能顺利脱出。主流道入口的凹坑球面半径R,应该大于注塑机喷嘴头半径约23mm。反之,两者不能很好粘合,会让塑料熔体反喷,出现溢边导致脱模困难。锥孔粗糙度。主流道的锥角a=24。过大的锥角会产生湍流或涡流,卷入空气。过小锥角使凝料脱模困难;还会使充模时流动阻力大,比表面增大,热量损耗大。2.5确定模腔数量及其排列方式、浇口形式。灯罩外形尺寸不大,为了降低注射成本,根据所选注塑机的注射量,采用一模四型腔的模具,并选用平衡式十字排列。为了满足较高的外观要求,确定采用点浇口。型腔排列方式图5,点浇口分流道拉料井结构形式图6。图 3型腔排列图 4点浇口分流道拉料井结构形式图 4分流道截面图图 3浇口套2.6计算并校核型腔部分的强度和刚度,根据灯罩的高度确定型腔板的侧壁厚度,型芯固定板的厚度。并确动模板、顶出杆,支块厚度及其模具安装方法。2.7完成了对模具工作部分尺寸及公差进行设计计算。2.8完成了部分模具零件结构设计。如:浇口套、定位圈等。2.9完成装配草图,如图7。图 5装配图3.存在问题3.1模具工作原理还是有一点不太了解。3.2绘制装配图是发现设计中一些问题,后期要进行修改。3.3三维软件绘制模具有点欠缺。4.后期工作安排第9-13周:运用Pro/E或solidworks完成模具整体结构3D图,完成模具零件的选材、工艺规程的编制、装配图及零件图的 绘制等工作。 第14-15周:对所有图纸进行校核,编写设计说明书,所有资料提请指导教师检查。第16周:准备毕业答辩。 指导教师签字: 年 月 日注:1)正文:宋体小四号字,行距20磅,单面打印;其他格式要求与毕业论文相同。2)中期报告由各系集中归档保存,不装订入册。毕业设计(论文)开题报告题目:灯罩塑料模具设计系 别 机电信息系 专 业 机械设计制造及自动化 班 级 姓 名 学 号 导 师 2012年12月18日1、毕业设计(论文)题目背景、研究意义及国内外相关研究情况1.1、课题名称:灯罩塑料模具设计1.2、课题研究背景和意义1.2.1、德国人说模具工业是金属加工业中之王,美国人说模具工业是美国工业的基石,罗马尼亚人说模具就是黄金,而日本人说模具是促进社会繁荣富裕的动力,中国人说模具工是工业生产之母1。这充分说明模具工业是制造业中最重要的基础性行业,又被经济学家称为“点铁成金”的磁力工业5。模具是制造业的一种基本工艺装备,它的作用是控制和限制材料(固态或液态)的流动,使之形成所需要的形体7。用模具制造零件其效率高,产品质量好,材料消耗低,生产成本低而广泛应用于制造业中。模具工业既是高新技术产业的一个组成部分,又是高新技术产业化的重要领域。模具在机械,电子,轻工,汽车,纺织,航空,航天等工业领域里,日益成为使用最广泛的主要工艺装备,它承担了这些工业领域中 6090的产品的零件、组件和部件的生产加工(来自泊头华林模具制造有限公司产品中心模具的重要性)。1.2.2、模具种类有:冲模,锻模,塑料模,压铸模,粉末冶金模,玻璃模,橡胶模,陶瓷模等。除部分冲模以外的的其他各种模具都属于型腔模,因为他们一般都是依靠三维的模具型腔使材料成型13。本次毕业设计主要是塑料模,故其他模具不谈。而塑料模具是大批生产塑料制品的现代化专用成型工艺装备的总称。而且塑料是继陶瓷和金属之后的第三大材料,广泛应用在现代工业和日常生活中8。塑料模主要包括注射模,压塑模,挤塑模,此外还有挤出成型模,泡沫塑料的发泡成型模,低发泡注射成型模,吹塑模等1。1.2.3、我国模具技术的现状及发展趋势20世纪80年代开始,发达工业国家的模具工业已从机床工业中分离出来,并发展成为独立的工业部门,其产值已超过机床工业的产值。改革开放以来,我国的模具工业发展也十分迅速。近10年来,每年都以 15的增长速度快速发展。许多模具企业十分重视技术发展。加大了用于技术进步的投入力度,将技术进步作为企业发展的重要动力2。2、本课题研究的主要内容、设计的要求、拟定方案和研究方法、手段2.1、主要内容:塑件测绘图、模具装配图、模具零件图、说明书2.2、本设计的基本要求:2.2.1不少于3000字的文献综述; 2.2.2充分了解塑件结构,绘制3D图,并完成基本参数的计算及注射机的选用; 2.2.3确定模具类型及结构,完成模具的结构草图的绘制; 2.2.4运用Pro/E或solidworks等工具软件辅助设计完成模具整体结构 ; 2.2.5对模具工作部分尺寸及公差进行设计计算; 2.2.6对模具典型零件需进行选材及热处理工艺路线分析; 2.2.7编制模具中典型零件的制造工艺规程卡片; 2.2.8对设计方案和设计结果进行经济分析和环保分析; 2.2.9绘制模具零件图及装配图; 2.2.10对模具结构进行三维剖析,输出模具开合结构图; 2.2.11编写设计说明书(所有3D图插入说明书中恰当位置)。 2.3、拟定方案2.3.1灯罩零件图图1。图1灯罩零件图图3内部结构图2外形2.3.2灯罩模型外形图2,内部结构图3。2.3.3设计要求课题名称:灯罩塑料模具设计;材料选择:PS;生产批量:大批量;精度要求:中;塑料等级:4级。2.3.4方案拟定方案1:选择灯罩的下端面为分型面,采用整体式的直浇道,点浇口,浇口设在零件的上端面,选用卧式注射机,选用机动推出机构脱模,机动内侧分型方式抽芯。此方案生产效率高,操作简便,动作可靠,方便脱出流道凝料。方案2:选择灯罩的如图1剖切位置为分型面,采用整体式的直浇道,侧浇口,浇口设在零件的侧面,手动推出机构脱模,用手动内侧分型方式抽芯。此方案的优点是制造方便,但操作麻烦,生产率低,劳动强度大。经过两种方案的对比,方案1的可靠性高,经济性价比高,适合大批量生产,故选此次模具设计选用方案1。2.4、研究方法、手段:本设计题目涉及目标均为工程实际零件,通过对塑件的实体测绘,完成基本参数的采集,然后运用注塑模具设计、塑料模具设计、塑料成型工艺等知识,指导学生利用AutoCAD和Pro/E或soildworks等软件完成模具结构的设计,并进行相关的校核计算,完成包括选材热处理、制造工艺规程、可行性分析等工作。本设计旨在锻炼学生在专业技术应用能力上达到培养目标的基本要求,在塑料成型工艺与塑料模具设计技术方面得到全面提高,并受到模具设计工程师的基本训练。3、本课题研究的重点及难点,前期已开展工作3.1、重点及难点: 本课题研究的重点是模具总体结构的设计优化选择,应用相关软件进行零件图和装配图绘制,以及对模具结构进行三维剖析输出开合模具结构图.难点在于抽芯机构的设计和总体方案的优化选择,以及模具三维结构剖析和开合模具图输出。3.2、前期工作:3.2.1查阅了相关专业资料为设计做好准备;3.2.2完成模具二维图、3D图的绘制;3.2.3进行了模具结构的简单分析,拟订了两套简单结构方案。4、完成本课题的工作方案及进度计划(按周次填写)第1周:熟悉课题,工厂参观注塑生产过程,绘制塑件3D图; 第2周:确定模具类型及结构,绘制模具结构草图,准备开题答辩; 第3-8周:对模具工作部分尺寸及公差进行设计计算,并运用Pro/E或solidworks辅助设计完成部分模具零件,准备中期答辩, 翻译外文资料; 第9-15周:运用Pro/E或solidworks完成模具整体结构3D图,完成模具零件的选材、工艺规程的编制、装配图及零件图的 绘制等工作; 第16周:对所有图纸进行校核,编写设计说明书,所有资料提请指导教师检查,准备毕业答辩。 参考文献1邹继强 塑料制品及其成型模具设计 北京:清华大学出版社 2005.22屈伟平 国内模具行业发展现状从在问题及对策 工程机械 广西桂林 2006.43肖爱民 沈春根 塑料模具设计与制造完全自学手册 北京:兵器工业出版社2006.104李秦蕊 塑料模具设计 西北工业大学出版社1988年修订本5师商 沈阳模具产业前景广阔全力打造世界一流“工业之母“ 中国高新技术产业导报2009.11.23第 C05 版6陈剑鹤 模具设计基础 北京:机械工业出版社20037李秦蕊 塑料模具设计 西安:西北工业大学出版社20068张中元 塑料注射模具设计:入门到精通 北京:航空工业出版社1999.19方国治 高洋 童忠良塑料制品加工与应用实例 北京:化学工业出版社 2009.1210申开智 塑料成型模具 北京:中国轻工业出版社200211徐政坤 塑料成型工艺与模具设计 北京:国防工业出版社200812陈万林 实用模具技术 北京:机械工业出版社200013陈志刚 塑料模具设计 北京:机械工业出版社2002 14 付伟 陈碧龙 注塑模具设计:原则、要点及实例解析 北京:机械工业出版社2010.715Eldukhri. E, E.Design and control of a biped walking robot.phD thesis.Department of Electronic and Electrical Engineering University of Salford UK.16Mechanical Drive(Reference Issue). Machine Design.52(14),198017Yong-Sheng Ma Shu Beng Tor Graeme A. Britton The development of a standard component library for plastic injection mould design using an object-oriented approach July 20025 指导教师意见(对课题的深度、广度及工作量的意见) 指导教师: 年 月 日6 所在系审查意见:系主管领导: 年 月 日 本科毕业设计(论文)题目:盒盖连体零件注塑模具设计系 别: 机电信息系 专 业: 机械设计制造及自动化 班 级: 学 生: 学 号: 指导老师: 2013年5月盒盖连体零件注塑模具设计摘 要从分析塑料零件注射模具设计的全过程,并从其加工工艺性出发,选取了较为合理的设计方案,经工艺计算并初步确定模具结构方案,最后进行模具各个部分零件的设计。由于本产品结构比较复杂,模具结构及制造工艺相对较为复杂,生产批量为大批量,精度为IT14,则成本会比较高。且模具采用的是一模两腔的设计,所以增加了结构的复杂性,通过对抽芯机构的计算和设计,同时把握模具相关运动部件的设计,其中包括定位零件和成型零件尺寸的计算和校核。该模具采用了一次分型,使制件的主流道凝料和分流道凝料从模具的成型板中脱出,最后利用推杆推出作用,使制件脱离型芯,达到制件的生产。同时,本模具的亮点和难点在于有两个带角度的内侧抽芯和其型芯型腔的加工复杂性上,但通过比较合理的斜顶装置可以很完善的达到内抽的效果,并且该机构制造相对简单,可降低模具成本。在一些零件的选用上也是尽量选取标准件以降低模具造价,型芯和型腔都采用镶拼式的结构,同时运用直通式冷却水道,降低加工难度和成本。最后分析模具装配和型腔的加工工艺性。关键词:注塑模;分型面;抽芯33The Plastic Mold Design of Box CoverAbstractFrom the analysis of the whole process of the design of plastic pates injection mold, and departure from its processing technology, select a more reasonable design, the process calculation and initially identified the mold structure of the program, the final design of some parts of the mold. Due to the product structure is more complex, the mold structure and manufacturing process is relatively complex, production volume in bulk, the accuracy of IT10, the cost will be higher. The die is used to design a mold two cavity, so increases the complexity of the structure, calculation and design of the core-pulling mechanism, and grasp the mold moving parts design, including the calculation of the size of positioning parts and molded parts and checked. Spure slug and shunt used in the mold of the type, so that the parts of the slug of the mold forming board last putter introduced the roleof the parts off the core, to achieve the production of parts. At the same time, the highlight and difficulty of this mold is processing complexity two angled inside core-pulling and its core cavity, but more reasonable lifter device can be improved to achieve the pumping effect, and the organization to produce relatively simple, can reduce the cost of the mold. Also try to select in some parts of the slection of standard parts to reduce tooling cost, core and cavity mosaic structure, while the use of straight-through cooling water, reducing the processing difficulty and cost. Finally, analysis and processing of the mold assembly and cavity.Keywords: Plastic injection molding;once;medial to the core-pulling主要符号表k安全系数E材料弹性模量Smax塑料的最大收缩率q熔融塑料在模腔内的压力Smin塑料的最小收缩率V塑塑件体积P0注射压力V注注射机理论注射量P公公称注射压力F锁锁模力s塑件公差s塑件收缩引起的塑件尺寸误差T注射机的额定锁模力LS塑件尺寸L凹型腔尺寸L凸型芯尺寸H塑塑件內形深度基本尺寸S注射机最大行程d塑件外径基本尺寸H 模具闭合尺寸D塑件內形基本尺寸Hmin模具最小尺寸h凸模/型芯高度尺寸Hmax模具最大尺寸模具制造公差倾斜角A塑件包紧型芯的侧面积p单位面积塑件对型芯的正力F塑件的投影面积n个数P型腔压力f摩擦系数长度系数Q总脱模力目 录摘 要IAbstractII1 前言11.1我国塑料模具的发展现状11.2塑料模具的发展趋势21.3中国塑料模具行业存在的问题31.4发展展望42 塑料ABS分析62.1基本特性62.2成型特性62.3综合性能62.4ABS的注射工艺参数73 塑料模的总体设计83.1塑件的形状尺寸83.2型腔数目的决定及排布83.3注射机的选择93.4分型面确定93.5模架的选择103.5.1型腔壁厚的计算103.5.2凹模型腔底部高度113.5.3模架的选择114 成型尺寸及浇注系统设计124.1型腔的内径计算124.2型腔的深度尺寸计算124.3型芯的外径计算124.4型芯的高度计算134.5浇注系统的初步计算135 导柱导向机构的设计155.1导柱导向机构的作用155.2导柱导套的选择156 脱出机构设计166.1推出机构的组成166.2设计原则166.3脱模力的计算166.4推板脱出机构计算176.5脱模机构设计186.5.1简单脱模186.5.2侧向抽芯机构设计197 排气温控系统设计227.1温控系统设计227.2注射模冷却系统设计原则227.3冷却系统的结构设计237.4 冷却水孔直径计算247.5求冷却水在水孔里的流速248 注射机与模具型腔型芯强度校核258.1注射机的校核258.2型腔型芯的强度校核259 模具的装配、试模与维修269.1模具的装配269.2模具装配的主要内容269.2.1型芯装配269.2.2型腔的装配加工269.2.3导柱、导套的装配269.2.4顶杆装配加工269.2.5浇口套的装配加工269.3装配顺序279.4试模279.5模具的维修2710 模具装配图2811 模具可行性分析2911.1本模具的特点2911.2市场效益及经济效益分析29参考文献30总结31致 谢321 前言1 前言1.1我国塑料模具的发展现状整体来看,中国塑料模具无论是在数量上,还是在质量、技术和能力等方面都有了很大进步,但与国民经济发展的需求、世界先进水平相比,差距仍很大。一些大型、精密、复杂、长寿命的中高档塑料模具每年仍需大量进口。在总量供不应求的同时,一些低档塑料模具却供过于求,市场竞争激烈,还有一些技术含量不太高的中档塑料模具也有供过于求的趋势1。 加入WTO,给塑料模具产业带来了巨大的挑战,同时带来更多的机会。由于中国塑料模具以中低档产品为主,产品价格优势明显,有些甚至只有国外产品价格的1/51/3,加入WTO后,国外同类产品对国内冲击不大,而中国中低档模具的出口量则加大;在高精模具方面,加入WTO前本来就主要依靠进口,加入WTO后,不仅为高精尖产品的进口带来了更多的便利,同时还促使更多外资来中国建厂,带来国外先进的模具技术和管理经验,对培养中国的专业模具人才起到了推动作用。2006年,中国塑料模具总产值约300多亿元人民币,其中出口额约58亿元人民币。根据海关统计资料,2006年中国共进口塑料模具约10亿美元,约合83亿元人民币。由此可以得出,除自产自用外,市场销售方面,2006年中国塑料模具总需求约为313亿元人民币,国产模具总供给约为230亿元人民币,市场满足率为73.5%。进口的塑料模具中,最多的是为汽车配套的各种装饰件模具、为家电配套的各种塑壳模具、为通信及办公设备配套的各种注塑模具、为建材配套的挤塑模具以及为电子工业配套的各种塑封模具等。出口的塑料模具以中低档产品居多。由于中国塑料模具价格较低,在国际市场中有较强的竞争力,所以进一步扩大出口的前景很好,近几年出口年均增长50%以上就是一个很好的证明。虽然近几年模具出口增幅大于进口增幅,但所增加的绝对量仍是进口大于出口,致使模具外贸逆差逐年增大。这一状况在2006年已得到改善,逆差略有减少。模具外贸逆差增大主要有两方面原因:一是国民经济持续高速发展,特别是汽车产业的高速发展带来了对模具旺盛需求,有些高档模具国内的确生产不了,只好进口;但也确实有一些模具国内可以生产,也在进口。这与中国现行的关税政策及项目审批制度有关。二是对模具出口鼓励不够。现在模具与其它机电产品一样,出口退税率只有13%,而未达17%2。从市场情况来看,塑料模具生产企业应重点发展那些技术含量高的大型、精密、复杂、长寿命模具,并大力开发国际市场,发展出口模具。随着中国塑料工业,特别是工程塑料的高速发展,可以预见,中国塑料模具的发展速度仍将继续高于模具工业的整体发展速度,未来几年年增长率仍将保持20%左右的水平。近年来,港资、台资、外资企业在中国大陆发展迅速,这些企业中大量自产自用塑料模具无确切的统计资料,因此未能计入上述数字之中。近年来,中国塑料模具制造水平已有较大提高。大型塑料模具已能生产单套重量达到50t以上的注塑模,精密塑料模具的精度已达到2m,制件精度很高的小模数齿轮模具及达到高光学要求的车灯模具等也已能生产,多腔塑料模具已能生产一模多腔的塑封模,高速模具方面已能生产挤出速度达6m/min以上的高速塑料异型材挤出模具及主型材双腔共挤、双色共挤、软硬共挤、后共挤、再生料共挤出和低发泡钢塑共挤等各种模具。在生产手段上,模具企业设备数控化率已有较大提高,CAD/CAE/CAM技术的应用面已大为扩展,高速加工及RP/RT等先进技术的采用已越来越多,模具标准件使用覆盖率及模具商品化率都有较大幅度的提高,热流道模具的比例也有较大提高。另外,三资企业的蓬勃发展进一步促进了塑料模具设计制造水平及企业管理水平的提高,有些企业已实现信息化管理和全数字化无图制造3。 1.2塑料模具的发展趋势(1)在模具的质量、交货周期、价格、服务四要素中,已有越来越多的用户将交货周期放在首位。要求模具公司尽快交货,这已成为一种趋势。企业千方百计提高自己的适应能力、提高技术水准、提高装备水平、提高管理水平及提高效率等都是缩短模具生产周期的有效手段。(2)大力提高开发能力,将开发工作尽量往前推,直至介入到模具用户的产品开发中去,甚至在尚无明确用户对象之前进行开发,变被动为主动。目前,电视机和显示器外壳、空调器外壳、摩托车塑件等已采用这种方法,手机和电话机模具开发也已开始尝试。这种做法打破了长期以来模具厂只能等有了合同,才能根据用户要求进行模具设计的被动局面4。(3)随着模具企业设计和加工水平的提高,模具的制造正在从过去主要依靠钳工的技艺转变为主要依靠技术。这不仅是生产手段的转变,也是生产方式的转变和观念的上升。这一趋势使得模具的标准化程度不断提高,模具精度越来越高,生产周期越来越短,钳工比例越来越低,最终促进了模具工业整体水平不断提高。中国模具行业目前已有10多个国家级高新技术企业,约200个省市级高新技术企业。与此趋势相适应,生产模具的主要骨干力量从技艺型人才逐渐转变为技术型人才是必然要求5。当然,目前及相当长一段时间内,技艺型人才仍十分重要,因为模具毕竟难以完全摆脱对技艺的依靠。(4)模具企业及其模具生产正在向信息化迅速发展。在信息社会中,作为一个高水平的现代模具企业,单单只是CAD/CAM的应用已远远不够。目前许多企业已经采用了CAE、CAT、PDM、CAPP、KBE、KBS、RE、CIMS、ERP等技术及其它先进制造技术和虚拟网络技术等,这些都是信息化的表现。向信息化方向发展这一趋向已成为行业共识。(5)随着人类社会的不断进步,模具必然会向更广泛的领域和更高水平发展。现在,能把握机遇、开拓市场,不断发现新的增长点的模具企业和能生产高技术含量模具企业的业务很是红火,利润水平和职工收入都很好。因此,模具企业应把握这个趋向,不断提高综合素质和国际竞争力6。 (6)发达工业国家的模具正加速向中国转移,其表现方式为:一是迁厂,二是投资,三是采购。中国的模具企业应抓住机遇,借用并学习国外先进技术,加快自己的发展步伐。1.3中国塑料模具行业存在的问题(1)发展不平衡,产品总体水平较低。虽然个别企业的产品已达到或接近国际先进水平,但总体来看,模具的精度、型腔表面的粗糙度、生产周期、寿命等指标与国外先进水平相比尚有较大差距。包括生产方式和企业管理在内的总体水平与国外工业发达国家相比尚有10年以上的差距7。(2)工艺装备落后,组织协调能力差。虽然部分企业经过近几年的技术改造,工艺装备水平已经比较先进,有些三资企业的装备水平也并不落后于国外,但大部分企业的工艺装备仍比较落后。更主要的是,企业组织协调能力差,难以整合或调动社会资源为我所用,从而就难以承接比较大的项目。(3)大多数企业开发能力弱,创新能力明显不足。一方面是技术人员比例低、水平不够高,另一方面是科研开发投入少;更重要的是观念落后,对创新和开发不够重视。模具企业不但要重视模具的开发,同时也要重视产品的创新。(4)供需矛盾短期难以缓解。近几年,国产塑料模具国内市场满足率一直不足74%,其中大型、精密、长寿命模具满足率更低,估计不足60%。同时,工业发达国家的模具正在加速向中国转移,国际采购越来越多,国际市场前景看好。市场需求旺盛,生产发展一时还难以跟上,供不应求的局面还将持续一段时间。(5)体制和人才问题的解决尚需时日8。在社会主义市场经济中,竞争性行业,特别是像模具这样依赖于特殊用户、需单件生产的行业,国有和集体所有制原来的体制和经营机制已显得越来越不适应。人才的数量和素质也跟不上行业的快速发展。1.4发展展望在信息化带动工业化发展的今天,我们既要看到成绩,又要重视落后,要抓住机遇,采取措施,在经济全球化趋向日渐加速的情况下,尽快提高塑料模具的水平,融入到国际市场中去,以促进中国模具行业的快速发展,有两方面应予以重视:一是政府相关政策对促进模具工业的发展起着非常重要的作用。从国际上看,各国模具工业在发展初期都得到了政府的大力扶持。就中国实际情况看,应降低国内不能生产的进口精密模具生产设备的关税、执行好国家对部分专业模具厂的优惠政策等,通过政策引导作用可加快行业的发展和进步。二是随着市场的发展,塑料新材料及多样化成型方式今后必然会不断发展,因此对模具的要求也越来越高9。为了满足市场需要,未来的塑料模具无论是品种、结构、性能还是加工都必将有较快发展,而且这种发展必须跟上时代步伐。展望未来,下列几方面发展趋势预计会在行业中得到较快应用和推广。(1)超大型、超精密、长寿命、高效模具将得到发展。(2)多种材质、多种颜色、多层多腔、多种成型方法一体化的模具将得到发展。(3)为各种快速经济模具,特别是与快速成型技术相结合的RP/RT技术将得到快速发展。(5)模具设计、加工及各种管理将向数字化、信息化方向发展CAD/CAE/CAM/CAPP及PDM/PLM/ERP等将向智慧化、集成化和网络化方向发展。(6)更高速、更高精度、更加智慧化的各种模具加工设备将进一步得到发展和推广应用。(7)更高性能及满足特殊用途的模具新材料将会不断发展,随之将产生一些特殊的和更为先进的加工方法。(8)各种模具型腔表面处理技术,如涂覆、修补、研磨和抛光等新工艺也会不断得到发展。(9)逆向工程、并行工程、复合加工乃至虚拟技术将进一步得到发展。(10)热流道技术将会迅速发展,气辅和其它注射成型工艺及模具也将会有所发展。(11)模具标准化程度将不断提高。(12)在可持续发展和绿色产品被日益重视的今天,“绿色模具”的概念已逐渐被提到议事日程上来。即,今后的模具,从结构设计、原材料选用、制造工艺及模具修复和报废,以及模具的回收利用等方面,都将越来越考虑其节约资源、重复使用、利于环保,以及可持续发展这一趋向10。“十一五”期间,在科学发展观指导下,国内模具企业将进一步深化改革,下功夫搞好科技进步与创新,坚持走新型工业化道路,将速度效益型的增长模式逐步转变到质量和水平效益型的轨道上来,模具工业必将得到又好又快的发展。2 塑料ABS分析2 塑料ABS分析2.1基本特性ABS塑料名称:丙稀腈、丁二稀、苯乙烯,具有良好的综合性能,既高的冲击韧性和良好的机械性能,优良的耐热、耐油性能和化学稳定性,尺寸稳定、易机械加工,表面还可镀金属,电性能良好应用为作一般结构或耐磨受力传动零件和耐腐蚀设备,用ABS制成泡沫夹层板可作小轿车车身11。2.2成型特性结晶形塑料,吸湿性小,成型前可不预热,熔体粘度小,成型时不易分解,流动性极好,溢边值为0.02mm左右,流动性对压力变化敏感,加热时间长则易发生分解。冷却速度快,必须充分冷却,设计模具时要设冷料穴和冷却系统。收缩率大,方向性明显,易变形、翘曲,结晶度及模具冷却条件对收缩率影响大,应控制模温。宜用高压注射,料温要均匀,填充速度应快,保压要充分。不宜采用直接浇口注射,否则会增加内应力,使收缩不均匀和方向性明显。应注意选择浇口位置。质软易脱模,塑件有浅的侧凹时可强行脱模。2.3综合性能ABS,它是由三种单体聚合而成的非结晶型高聚物,具有三种组合物的综合性能,且无毒、无味,塑件成型后有较好的光泽。ABS的密度为1.021.05g/cm3。ABS有极好的抗冲击强度,且在低温下也不迅速下降。有良好的机械强度和一定的耐磨性、耐寒性、耐油性、耐水性、化学稳定性和电气性能。水、无机盐、碱、酸类对ABS几乎无影响,在酮、醛、酯、氯代烃中会溶解或形成乳浊液,不溶于大部分分醇类及烃类溶剂,但与烃长期接触会软化膨胀。ABS塑料表面受冰醋酸、植物油等化学药品的侵蚀会引起应力开裂。ABS有一定的硬度和尺寸稳定性,易于成型加工。经过调色可配成任何颜色。其缺点是耐热性不高,连续工作温度为70左右,热变形温度为93左右。耐气候性差,在紫外线作用下易变硬发脆12。根据ABS中组分之间的比例不同,其性能也有差异,从而适应各种不同的应用。根据应用不同可分为超高冲击型、高冲击型、中冲击型、低冲击型和耐热型等。西安工业大学北方信息工程学院毕业设计(论文)3塑料模的总体设计2.4ABS的注射工艺参数注射机类型: 柱塞式喷嘴形式: 直通式喷嘴温度: 150170料筒温度: 前 170200后 140160模温: 6070注射压力: 60100MPa保压力: 4050MPa注射时间: 1560s高压时间: 03s冷却时间: 1560s3 塑料模的总体设计3.1塑件的形状尺寸塑件名称:盒盖材料:ABS产量:中等批量生产根据实物在PROE环境内进行三维造型。图3.1塑件塑件的工作条件对精度要求一般,因为塑件图中未注公差,所以根据ABS能可选择其塑件的精度等级为7级精度。3.2型腔数目的决定及排布已知的体积V塑或质量W塑 ,又因为此产品属大批量生产的小型塑件,但制件尺寸、精度、表面粗糙度一般,综合考虑生产率和生产成本及产品质量等各种因素,以及注射机的型号选择,初步确定采用一模二腔对称性排布。分流道直径可选1.59.5mm。本设计取值4mm。由塑件的外形尺寸和机械加工的因素,确定采用潜浇口,排布图如下图示:图3.2型腔数目及排布3.3注射机的选择由于采取的是一模二腔的方案,故其注射总体积及质量就是塑件的体积及质量的二倍:假设:,由注射机最大注射量公式得: (3.1)其中:注射机的公称质量注射量;K注射机最大注射量的利用系数,取0.3;塑件的总质量;浇注系统废料的质量。因此:由塑料模具技术手册查得注射机的型号为XS-ZY-125国产注塑机,其主要技术参数如下:结构型式:卧式理论注射容量:125cm3螺杆直径:42mm注射压力:150MPa注射速率:60g/S塑化能力:11.8g/s螺杆转速:14200r/min锁模力:900KN拉杆内间距:370320mm移模行程:270mm最大模具厚度:300mm最小模具厚度:200mm锁模型式:双曲肘式模具定位孔直径:100mm3.4分型面确定由于分型面受到塑件在模具中的成型位置、浇注系统设计、塑件的结构工艺性及精度、嵌件位置形状以及推出方法、模具的制造、排气、操作工艺等多种因素的影响,因此在选择分型面时应综合分析比较,从几种方案中优选出较为合理的方案13。选择分型面时一般应遵循以下几项原则:(1)分型面应选在塑件外形最大轮廓处,不要选在制品光亮平滑的外表面或带圆弧的转角处;(2)便于塑件顺利脱模,尽量使塑件开模时留在动模一边;(3)保证塑件的精度要求,保证制件相关部位的同心度;(4)满足塑件的外观质量要求;(5)便于模具加工制造;(6)考虑对成型面积的影响;(7)考虑对排气效果的影响;(8)考虑将抽芯或分型距离长的一边放在动、定模开模的方向上。其中最重要的是第2、第5和第8点。为了便于模具加工制造,应尽是选择平直分型面工易于加工的分型面。如下图3.1所示,采用这样一个平直的分型面,由于制件的使用要求一般,精度要求不高,因此只设计一个分型面,即模具具有唯一分型面。图3.1分型面3.5模架的选择3.5.1型腔壁厚的计算对小尺寸型腔,强度不足是主要问题,应按强度条件计算,得型腔侧壁最小厚度:(3.2)其中:r凹模型腔内孔或凸型芯外圆的半径;材料许用应力;模腔压力。成型零件材料选T12,淬火,低温回火,硬度大于55HRC,其为700Mpa3.5.2凹模型腔底部高度3.5.3模架的选择由前面对型腔的最小壁厚和底部厚度可以估算得型腔的最小外形尺寸:最小宽度为:20+3.6643=23.6643mm最小厚度为:36+14.79=50.79mm但是考虑到加工方便,采用组合式凹模,所以还要考虑导柱导套的安放位置,且查得标准值,再由于塑件采取推件板推出,因此选择模架为基本类型中的A3的派生模架,为了方便分型时定位,增加了限位杆。设置推件板推出机构,它适合于薄壁壳体型塑件,脱模力大以及塑件表面不允许留有顶出痕迹的注射成型模。选择模架规格为:A3-200200-33-Z2,GB/T12556-90具体尺寸如下如下:定模坐板厚度:A=43mm中间板厚度:B=24mm模板:直径=150mm推板:直径=142.2mm,高度=32mm型心固定板:高度=48mm动模座板:厚度=69mm模具闭合厚度:H=517导柱:d=20mm导套:d1=20mm限位杆:d=20mm4 成型尺寸及浇注系统设计4 成型尺寸及浇注系统设计4.1型腔的内径计算 (4.1)其中:型腔内形尺寸;塑件外径基本尺寸;塑件公差;塑件的平均收缩率,取0.4%;x综合修正系数,取x=0.50.75;模具制造公差,取。因为制件图样上未注公差尺寸的允许偏差,所以采用7级公差精度,查表得,所以:4.2型腔的深度尺寸计算 (4.2)其中:型腔深度尺寸;塑件高度其本尺寸;塑件公差;塑料平均收缩率,取0.4%;x综合修正系数,取x=0.50.75;模具成型尺寸设计公差。查表得,所以H=58mm4.3型芯的外径计算 图4.1型芯的结构图 (4.3)式中:型芯外形尺寸;塑件内径基本尺寸;塑件的公差;塑料平均收缩率0.4%;x综合修正系数,取x=0.50.75;模具成型尺寸设计公差,取。查表得:,4.4型芯的高度计算 (4.4)式中:凸模高度尺寸;塑件内形深度基本尺寸;塑件公差;塑料平均收缩率0.4%;x综合修正系数,取x=0.50.75;模具成型尺寸设计公差,。查表得:,所以4.5浇注系统的初步计算浇注系统一般由主流道、分流道、浇口和冷料穴等四部分组成14。浇注系统的设计应保证塑件熔体的流动平稳、流程应尽量短、防止型芯变形、整修应方便、防止制品变形和翘曲、应与塑件材料品种相适用、冷料穴设计合理、尽量减少塑料的消耗。根据塑件的形状采用推板推出。由于本塑件是圆筒状制品所以尽可能采取中心进料,所以选择潜浇口,单分型面,分流道采用半圆形截面,分流道开设在定模板上,在浇道板上采用浇口套,设置冷料穴和拉料杆。图4.2浇注系统的结构根据塑件的外形尺寸和质量等决定影响因素,初步取值如下:d=5mm,D=8mm,R=16mm,h=5mm,d1=0.2mm,H1=4mm,l=50mm,L=43mm,a=,a1=,L1=36mm,Ra=0.63m主流道呈圆角半径r=2mm,以减小料流转向时渡时的阻力。主流衬套选用45#制造,表面淬火大于55HRC。5 导柱导向机构的设计5 导柱导向机构的设计5.1导柱导向机构的作用(1)定位件用:模具闭合后,保证动定模或上下模位置正确,保证型腔的形状和尺寸精确,在模具的装配过程中也起定位作用,便于装配和调整15。(2)导向作用:合模时,首先是导向零件接触,引导动定模或上下模准确闭合,避免型芯先进入型腔造成成型零件损坏。(3)承受一定的侧向压力。5.2导柱导套的选择一般在注射模中,动、定模之间的导柱既可设置在动模一侧,也可设置在定模一侧,视具体情况而定,通常设置在型芯凸出分型面最长的那一侧。因为限位杆已经设置在定模上,所以导柱应该设置在动模上,而且这样还可以保护型心不受损伤。图5.1导柱导套的结构定端与模板间用H7/m6或H7/k6的过渡配合,导向部分通常采用H7/f7或H8/f7的间隙配合。根据模具结构的要求,与导柱同动作的弹簧应布置4个,并尽可能对称布置于A分型面的四周,以保持分型时弹力均匀,中间板不被卡死。图5.2导柱分布 6 脱出机构设计6 脱出机构设计6.1推出机构的组成推出机构由推出零件、推出零件固定板和推板、推出机构的导向与复位部件组成。即推件板、推件板紧固螺钉、推板固定板、推杆垫板、顶板导柱、顶板导套以及推板紧固螺钉16。6.2设计原则(1)推出机构应尽量设在动模一侧;(2)保证塑件不因推出而变形损坏;(3)机构简单动作可靠;(4)合模时的正确复位。6.3脱模力的计算因为塑件壁厚与其内孔直径之比0.02小于0.05,所以本塑件属于薄壁壳体塑件,其脱模力计算公式为: (6.1)其中:E塑料的拉伸模量,MPa;塑料成型平均收缩率,%;塑件的平均壁厚,mm;L塑件包容型芯的长度,mm;塑件的泊松比;脱模斜度(塑件侧面与脱模方向之夹角);f塑料与钢材之间摩擦系数;r型芯大小端平均半径,mm;B塑件在与开模方向垂直的平面上的投影面积,当塑件底部上有通孔时,10B项应视为零;由f和决定的无因次数;经过计算得Q=11912.59N因此,脱模力的大小随塑件包容型芯的面积增加而增大,随脱模斜度的增加而减小。由于影响脱模力大小的因素很多,如推出机构本身运动时的摩擦阻力、塑料与钢材间的粘附力、大气压力及成型工艺条件的波动等,因此要考虑到所有因素的影响较困难,而且也只能是个近似值。用推件板推出机构中,为了减少推件板与型芯的摩擦,在推件板与型芯间留0.200.25mm的间隙,并用锥面配合,防止推件因偏心而溢料。6.4推板脱出机构计算(1)顶件行程: (6.2)其中:所需顶出行程;型芯成型高度;e 顶出行程富裕量;(2)开模行程 (6.3)其中:a 中间板与定模分开的距离,mm;H1塑件推出距离(也可作为凸模高度),mm;H2包括浇注系统在内的塑件高度,mm;S注射机移动板最大行程,mm;H所需开模行程,mm。图6.1推板图6.2 顶杆6.5脱模机构设计6.5.1简单脱模(1)脱模机构结构设计注塑成型每一循环中,塑件必须准确无误的从模具的凹模中或型芯中脱出,完成脱出塑件的装置称为脱模机构,也称顶出机构或脱模装置17。从塑件本身结构和模具尽可能的简单两方面考虑,在此采用弹簧和钩摆凸块顺序分型脱模机构。 图6.3 推杆如图所示推杆工作部分与模板或型芯上推杆孔的配合常采用H8/f7H8/f8的间隙配合,推杆与推杆孔的配合长度视推杆直径的大小而定,当d5mm时配合长度可取(23)d。推杆工作端配合部分的粗糙度Ra一般取0.8m。推杆的材料常用T8A,T10A等碳素工具钢或5Mn弹簧钢等,前者热处理要求5054HRC。其固定方式如图所示:图6.4推杆固定形式(2)脱模机构运动分析、强度设计由于此塑件属于壳形制品,所以采用推杆和内型芯推出。另外设有复位杆,开模时在推板的作用下,推杆与内型芯一起将塑件从主型芯上推出。合模时通过复位机构回到闭合位置。推杆的尺寸推杆不宜过细,推杆应设在脱件阻力大的地方,端面装配后应比型腔或镶件平面高0.050.1mm,进料口处理尽量不设推杆,尽量避开侧抽芯,推杆与推杆孔之间的双边间隙保证不凝料,保证不溢料有能排气,推杆形状为标准的圆形截面推杆JI85108-1964,推杆的材料选取T8A钢,E=21000000N/cm。推杆的直径: d=() (6.4)式中:d圆形推杆直径,mm; 推杆长度系数,0.7; l推杆长度,85mm; n推杆数量; E推杆材料的弹性模量, 21000000 N/cm。由F=43152N,解得:d=0.32cm=3.2mm,取d=4mm推杆的应力校核: = 320Mpa=其中:一般中炭钢 =32000 N/cm;合金结构钢=42000N/cm6.5.2侧向抽芯机构设计该塑件外形有一凹槽,在成型凹槽时需要设置侧向分型抽芯机构。本节主要讨论塑件左端面凹槽的成型情况,在确定向分型抽芯机构时选择斜导柱侧向分型与抽芯机构和弯销侧向分型与抽芯机构两种方案进行比较。斜导柱和弯销侧向分型与抽芯机构的工作原理相似,都有侧向滑块的导滑、注射时侧向型芯的锁紧和侧抽芯结束时侧滑块的定位三大设计要素18。但是弯销侧向抽芯机构的弯销是矩形截面,其抗弯截面系数比圆形截面的斜导柱要大,因此可采用比斜导柱教大的倾斜角a,所以在开模距相同的情况下可获得较大的抽芯距,且具有较大的起始抽芯力。本设计中两种结构都能满足成型工艺要求,模具复杂程度相似。本设计选用斜导柱抽芯机构进行设计。(1)斜顶一般采用T8A钢,淬硬到HRC5055。(2)斜顶的尺寸选择按表所选。表6.1斜销的尺寸选择直径d=12mm,D=17mm,H=10mm推板导向的组合形式:根据需要将推板导柱放于推板的三个角处,采用三根导柱导向,以提高导向精度和导向的平稳性,以免在推出塑件时对塑件质量造成影响。 (3)斜导柱的组合形式:斜导柱与导柱孔应保持0.51mm的间隙。 (4)抽芯距的计算 一般抽芯距S等于侧孔或侧凹深度加上23mm的余量。 即:S= S1+(23)mm=2+(23)mm=45mm (5)斜顶的角度斜顶的角度与开模所需的力,斜顶所受的弯曲力,实际能得到的抽拔力及开模行程有关。大时,所需的抽拔力应增大,因而斜顶所受的弯曲力也应增大,故希望角度小些为好。但角度小则使斜顶工作部分及开模行程加大,所以角度的确定需要适当兼顾脱模距及斜导柱所受的弯曲力19。根据实际经验证明,斜度值一般不得大于25,通常采用1520,由于此零件抽芯距较小,所以取=15。(6)抽拔力的计算抽拔力的计算与脱模力相同,由于影响抽拔力的因素很多,如塑件的壁厚,塑件包容截面形状的大小,塑件的性能,成型工艺参数等。如要全面考虑这些因素较困难。在实际生产中只考虑主要因素,因此,可按简化公式计算: P1=CLq() (6.5)式中:P1斜导柱的抽拔力,N; C 侧型芯被包紧的截面周长,43mm。 L 型芯被包紧部分的长度,1.25mm。 摩擦系数,一般为0.10.2; 侧抽芯的脱模斜度; q单位面积的积压力,一般为812MPa。所以:P1=CLq()=431.25120.2 =161.25N(7)斜顶长度图6.5 斜导柱尺寸L=L+L+L+L (6.6)= =39+11.6+1.6+(510)式中:L斜顶的总长度; D斜顶固定部分大端直径;S抽拔距;h斜顶固定板厚度;d斜顶倾斜角。所以L取为58mm。7 排气温控系统设计7 排气温控系统设计7.1温控系统设计当塑料熔体填充型腔时,必须顺序排出型腔及浇注系统内的空气及塑料受热或凝固产生的低分子挥发气体20。如果型腔内因各种原因而产生的气体不被排除干净,一方面将会在塑件上形成气泡、接缝、表面轮廓不清及充填缺料等成型缺陷,另一方面气体受压,体积缩小而产生高温会导致塑件局部碳化或烧焦(褐色斑纹),同时积存的气体还会产生反向压力而降低充模速度,因此设计型腔时必须考虑排气问题。有时在注射成型过程中,为保证型腔充填量的均匀合适及增加塑料熔体汇合处的熔接强度,还需在塑料最后充填到的型腔部位开设溢流槽以容纳余料,也可容纳一定量的气体。通常中小型模具的简单型腔,可利用推杆、活动型芯以及双支点的固定型芯端部与模板的配合间隙进行排气,其间隙为0.030.05mm。基本原则:熔体热量95%由冷却介质(水)带走,冷却时间占成型周期的2/3。7.2注射模冷却系统设计原则(1)冷却水道应尽量多、截面尺寸应尽量大、型腔表面的温度与冷却水道的数量、截面尺寸及冷却水的温度有关21。(2)冷却水道至型腔表面距离应尽量相等,当塑件壁厚均匀时,冷却水道到型腔表面最好距离相等,但是当塑件不均匀时,厚的地方冷却水道到型腔表面的距离应近一些,间距也可适当小一些。一般水道孔边至型腔表面的距离应大于10mm,常用1215mm.(3)浇口处加强冷却,当塑料熔体充填型腔时,浇口附近温度最高,距浇口越远温度就越低,因此浇口附近应加强冷却,通常将冷却水道的入口处设置在浇口附近,使浇口附近的模具在较低温度下冷却,而远离浇口部分的模具在经过一定程度热交换后的温水作用下冷却。(4)冷却水道出、入口温差应尽量小,如果冷却水道较长,则冷却水出、入口的温差就比较大,易使模温不均匀,所以在设计时应引起注意。冷却水道的总长度的计算可公式:L=A/nd (7.1)其中:L冷却水道总长度;A热传导面积; D冷却水道直径;d 冷却水通道直径; n模具上开设冷却通道孔数。(5)冷却水道应沿着塑料收缩的方向设置,由于ABS的收缩率大,水道应尽量沿着收缩方向设置。冷却水道的设计必须尽量避免接近塑件的熔接部位,以免产生熔接痕,降低塑件强度;冷却水道要易于加工清理一般水道孔径为10mm左右,不小于8mm。根据此套模具结构。7.3冷却系统的结构设计 中等深度的塑件,采用点浇口进料的中等深度的壳形塑件,在凹模底部与型腔表面采用等距离环型槽冷却的形式22。具体如下图所示: 图7.1 冷却系统的结构图根据牛顿冷却定律,冷却介质从模具带走的热量为 (7.2)式中:a冷却管道孔壁与冷却介质间的传热系数,W/m2K; A 冷却管道壁的传热面积,m2; 模具温度与冷却介质温度之差值,K; 冷却时间,s。由上式可知,当需传递热量Q不变时,可通过:(1)提高传热系数a ,通过提高冷却介质的流速便可达到提高传热系数的目的;(2)提高模具与冷却介质间的温差;(3)增大冷却介质的传热面积A,通过开设水管的尺寸尽可能大,数量尽可能多就可以增大传热面积。7.4 冷却水孔直径计算假设塑料在模内释放的热量全部由冷却水所带走,则模具冷却时间所需冷却水的体积流量可按下式计算:V=式中:V冷却水的体积流量; G单位时间内注入模具的塑料质量(kg/h); 塑料成形时在模内释放的热含量(J/kg); C冷却水的比热容(J/kg.K) 查表得水为4.187X103; 冷却水的密度(kg/); 冷却水的出口温度(); 冷却水的进口温度()。所以根据冷却水的体积流量可以查表得:冷却水管的直径为12mm7.5求冷却水在水孔里的流速 符合冷却水的最低流速要求。8 注射机与模具型腔型芯强度校核8 注射机与模具型腔型芯强度校核8.1注射机的校核(1)最大注射量校核:由得: (8.1),符合要求。(2)注射压力的校核:由,符合要求。(3)注射速率的校核:由 ,可以用螺杆转速来校核。(4)锁模力的校核由, (8.2)取k=1.11.2,得 即,符合要求。(5)模具闭合厚度校核:由HminHHmax,得150291300符合要求。(6)开模行程的校核:由L开Lmax ,符合要求。8.2型腔型芯的强度校核型腔实际侧壁厚:,型腔底部实际厚度:因此符合要求。9 模具的装配、试模与维修9 模具的装配、试模与维修9.1模具的装配装配顺序:因为塑件的结构形状不能使型芯、型腔在合模后找正相对位置,所以要通过导柱、导套来确定。为准确安装,必须先安装导拄导套,以找型芯、型腔相对位置23。9.2模具装配的主要内容9.2.1型芯装配将型芯压入固定板,在压入过程中,要注意校正型芯的垂直度和防止型芯切坏孔壁心及使固定板变形。压入后要在平面磨床上用等高垫铁支撑磨平底面。9.2.2型腔的装配加工拼块的拼合面在热处理后要进行磨削加工,保证拼合后紧密无缝隙。拼块两端留余量,装配后同模板一起在平面磨床上磨平。拼块型腔在装配压入过程中,为防止拼块在压入方向上相互错位,可在压入端垫一块平垫板。通过平垫板将各拼块一起压入模板中。9.2.3导柱、导套的装配为保证型芯与型腔的正确位置,以及其导向作用,动定模的导柱、导套孔的孔距精度应控制在0.01mm以内。必须用坐标镗床对动定模型板镗孔。将导柱、导套压入动、定模板后,要求保持导柱的垂直度,并使用启模和合模时导柱、导套间滑动自如。9.2.4顶杆装配加工一般顶杆在模具中只起顶出塑件的作用,所以顶杆的到导向部分要确保顶杆动作灵活,防止顶杆活动间隙过大而渗料。导向部分的配合一般采用。顶杆与顶杆固定板的装配间隙为0.5mm所以顶杆固定孔可采用引钻孔的方法进行加工。9.2.5浇口套的装配加工浇口套与定模板的装配,采用基孔制配合,浇口套和模板孔的定位台肩应紧密贴实。装配后浇口套要高出模板平面0.02mm。(为了达到以上要求,浇口套的毕业设计(论文)压入外表面不允许设置导入斜度。)压入端要磨成小圆角,以免压入时坏模板孔壁。同时压入的轴向尺寸应留有去圆角的修磨余量H。9.3装配顺序装配前按图检验主要工作零件及其他零件的尺寸;加工导柱、导套孔,用螺钉将浇道板、型腔板叠合在一起,使分模面紧密接触并夹紧,镗导柱、导套孔,在孔内压入定位销后,加工侧面的垂直基准。再加工定模和推板,压入导柱、导套。装配型芯;通过型芯引钻型芯固定板的推孔;再通过型芯固定板引钻推杆固定板上加工限位镙钉孔;组装动模固定板和支撑板24。9.4试模试模前,必须对冷却水路进行检查,并按规定保养设备,作好开机的准备。原料应合格。在开始试模时,原则上是选择低压、低温和较长时间条件下成型,然后按压力、时间、温度先后变动。但不应同变动二个或三个工艺条件。注射成型时根据实际情况选择高速或低速工艺。在试模过程中应详细记录,并将结果填入试模记录卡,注明是否合格。试模后,将模具清理干净,涂上防锈油,然后入库或返修。9.5模具的维修模具在使用过程中,会产生正常和不正常的损坏。如型芯或导柱碰弯,型腔局部损坏等等。在这些情况下,并不需要将整个模具报废,只需局部修复即可。模具应经常检查维修,防患于未然25。此外,应注意使用设备具有良好的工作状态。10 模具装配图10 模具装配图10.1装配图主视图 9.1装配图主视图 10.2装配图左视图11 模具可行性分析11 模具可行性分析11.1本模具的特点(1)本模具结构合理、紧凑,符合客户的生产要求;(2)模具的设计不仅解决了一些形状复杂的塑胶零件无法加工成型的问题,还使得生产实现自动化,提高了生产效率,降低了生产成本,在精度方面也有一定的提高;(3)在制造的过程当中,采用线切割,放电,磨,铣等多种加工方法,减少生产周期。11.2市场效益及经济效益分析首先,该产品的市场需求量很大,有着广阔的市场前景;其次,采用注
