离合器膜片弹簧冲压工艺与模具设计【4张图纸】【2套模具】【优秀】

收藏

压缩包内文档预览:
预览图
编号:274097    类型:共享资源    大小:1.23MB    格式:RAR    上传时间:2014-05-05 上传人:J**** IP属地:江苏
45
积分
关 键 词:
离合器 膜片 弹簧 冲压 工艺 模具设计 图纸
资源描述:

离合器膜片弹簧冲压工艺与模具设计

38页-20000字数+说明书+开题报告+任务书+答辩PPT+4张CAD图纸

任务书.doc

冲槽凹模.dwg

冲槽模装配图.dwg

实习报告.doc

实习报告封皮.doc

离合器膜片弹簧冲压工艺与模具设计开题报告.doc

离合器膜片弹簧冲压工艺与模具设计答辩PPT.ppt

离合器膜片弹簧冲压工艺与模具设计说明书.doc

落料冲孔凸凹模.dwg

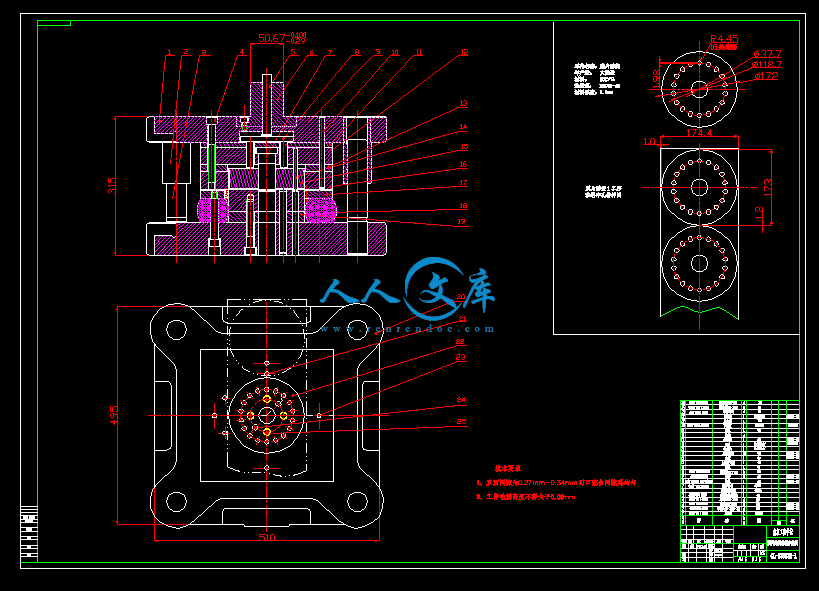

落料冲孔模总装图.dwg

选题表.doc


   本文的课题是膜片弹簧的冲压工艺及模具设计,进行了落料—冲孔复合模及冲槽单工序模两套模具的设计。文中简要概述了选题的目的、意义、冲压件国内外现状和模具市场发展趋势。对产品进行了详细工艺分析和工艺方案的确定。因制件形状比较复杂,为保证制件平整、制件上各个空、槽的位置精度及凸凹模强度,冲压工艺分析后采用隔位冲压。按照冲压模具设计的一般步骤,计算并设计了这两套模具上的主要零部件。落料—冲孔复合模采用四导柱标准模架,冲槽模采用中间导柱圆形标准模架并选用了合适的冲压设备。此外,最后达到设计的模具冲压工艺方案合理,模具结构型式正确。保证了工件上孔和外形的相对位置的准确性,提高了加工精度。如此设计出的结构可确保模具工作运行可靠和冲压产品大批量生产的要求。



关键词:膜片弹簧;落料-冲孔复合模;单工序冲槽模;隔位冲压。


离合器膜片弹簧冲压工艺与模具设计

目   录

摘 要7

AbstractI

第一章  绪论1

1.1冲压模具的现状与发展趋势1

1.1.1我国模具技术的现状1

1.1.2未来冲压模具制造技术发展趋势2

1.2课题研究的理论依据4

1.3课题的国内外研究状况4

1.4课题研究的主要内容5

第二章  冲压成型工艺分析和工艺方案的确定6

2.1 冲压的基本工序分类及模具类型的选择6

2.2  冲模设计与制造的程序6

2.3 冲压工艺编制与冲模设计的步骤和内容7

2.3.1 冲压工艺编制7

2.3.2 冲模设计8

2.3.3冲模制造工艺的选择10

2.4设计任务10

2.5工件的工艺分析10

2.6工艺方案的确定11

2.7模具结构方案的确定13

2.8小结13

第三章 落料冲孔模工艺计算及模具结构设计14

3.1排样设计与计算14

3.2 冲裁力计算15

3.3压力机选择15

3.3.1冲压设备的选择原则15

3.3.2选择压力机及压力机参数16

3.4 确定模具压力中心16

3.5凸、凹模刃口尺寸计算17

3.5.1刃口尺寸计算的一般原则17

3.5.2刃口尺寸计算方法17

3.5.3落料-冲孔模刃口尺寸的计算17

3.6确定凹模外形尺寸,选择标准18

3.7冲模结构设计19

3.7.1装配图19

3.7.2模具结构型式分析20

3.7.3模具主要零部件的结构和设计20

3.7.4模具的工作过程22

3.8小结22

第四章 冲槽模工艺计算及模具结构设计23

4.1冲裁力计算23

4.2压力机选择23

4.2.1冲压设备的选择原则23

4.2.2选择压力机及压力机参数24

4.3 确定模具压力中心24

4.4 凸、凹模刃口尺寸计算24

4.4.1刃口尺寸计算的一般原则24

4.4.2刃口尺寸计算方法25

4.5 确定凹模外形尺寸,选择标准25

4.6冲模结构设计26

4.6.1装配图26

4.6.2模具结构型式分析26

4.6.3模具主要零部件的结构和设计27

4.6.4模具的工作过程28

4.7小结28

第五章 冲压模具工件的机械加工29

5.1冲压工作零件的技术要求29

5.2冲模工作零件的热处理29

5.3冲模工作零件机械加工工艺过程29

5.3.1凸模加工工艺工程29

5.3.2凹模加工工艺过程29

5.4小结30

第六章 模具装配31

6.1冲模装配31

6.2冲模的安装32

6.3小结32

第七章 结论33

参考文献34

致谢35



摘 要

   本文的课题是膜片弹簧的冲压工艺及模具设计,进行了落料—冲孔复合模及冲槽单工序模两套模具的设计。文中简要概述了选题的目的、意义、冲压件国内外现状和模具市场发展趋势。对产品进行了详细工艺分析和工艺方案的确定。因制件形状比较复杂,为保证制件平整、制件上各个空、槽的位置精度及凸凹模强度,冲压工艺分析后采用隔位冲压。按照冲压模具设计的一般步骤,计算并设计了这两套模具上的主要零部件。落料—冲孔复合模采用四导柱标准模架,冲槽模采用中间导柱圆形标准模架并选用了合适的冲压设备。此外,最后达到设计的模具冲压工艺方案合理,模具结构型式正确。保证了工件上孔和外形的相对位置的准确性,提高了加工精度。如此设计出的结构可确保模具工作运行可靠和冲压产品大批量生产的要求。



关键词:膜片弹簧;落料-冲孔复合模;单工序冲槽模;隔位冲压。


内容简介:
南京工程学院毕业设计任务书 江苏财经 学院 数控加工与模具设计 专业设 计 题 目 离合器膜片弹簧冲压工艺和模具设计 学 生 姓 名 班 级 10模具(本) 起 止 日 期 2012.02.06-04.26 指 导 教 师 教研室主任 发任务书日期 2012年1月6日1.毕业设计的原始数据:(1)产品图及其技术要求; (2)生产批量:中批量。2.毕业设计(论文)的内容和要求(包括技术要求、图表要求以及工作要求等): (1)绘制产品零件图;(2)查阅资料并就自己承当的课题方向写出开题报告(严格按统一格式);(3)完成产品的工艺设计及模具设计并绘制模具及模具零件的工程图;(4)按规定格式和要求用Word打印设计说明书一份;(5)用PowerPoint或其它软件制作答辩提纲一份。3.毕业设计应完成的技术文件:(1)产品零件图;(2)开题报告(格式见校园网); (3)模具装配图及各零件图;(4)设计计算说明书;(5)上述所有文档的刻录光盘一张。4.主要参考文献:1 冲模设计手册编写组.冲模设计手册,北京:机械工业出版社,2000,195-2002 史铁梁.模具设计手册,北京: 机械工业出版社,2006,256-2803 成虹.冲压工艺与模具设计,北京:机械工业出版社,2003,134-140 4 许树勤,王文平模具设计与制造北京:北京大学出版社,2005 5 陈剑鹤模具设计基础北京:机械工业出版社,2003 6 许发樾模具设计与制造实用手册北京:机械工业出版社,2005 7 王新华. 冲模结构图册.北京: 机械工业出版社, 2003 8 刘明俊, 孙友松.一种阶梯状筒形件成形工艺的设计.锻压技术, 2004, 5.毕业设计(论文)进度计划(以周为单位):起 止 日 期工 作 内 容备 注第1-2周(01.08-01.21)1、熟悉课题,查阅并收集有关资料,为写开题报告做准备;2、绘制产品零件图;3完成工艺性分析,提出设计方案;检查零件图和方案第3-6周(01.22-02.18)1、写出开题报告初稿。2、完成工艺计算;3、完成模具零件结构形式确定及设计,选择设备。检查开题报告第7-8周(02.19-03.03)1、第8周完成开题报告的最后定稿;2、绘制模具草图检查开题报告与模具结构草图第9-12周(03.04-03.31)绘制模具装配图及各设计件零件图检查图(电子版)第13-15周(03.01-03.21)编写设计说明书检查设计说明书第16周(03.22-03.28)打印毕业设计资料并准备答辩检查答辩PPT教研室审查意见: 室主任 2012年2月8 日学院审查意见: 教学院长 2012年2月12 日毕 业 实 习 报 告 长春旭阳富奥江森汽车座椅骨架有限责任公司一、企业简介长春旭阳富奥江森汽车座椅骨架有限责任公司是由长春旭阳工业(集团)股份有限公司与长春富奥江森自控汽车饰件系统有限公司经过友好协商,本着平等互利共同发展的原则,双方共同出资于2004年12月15日在长春市经济技术开发区工商分局注册成立的企业。公司注册资本5000万元人民币,长春旭阳工业(集团)股份有限公司以其座椅分公司厂房、设备等实物净资产3000万元出资,占注册资本的60%;长春富奥江森自控汽车饰件系统有限公司以设备、技术及部分材料2000万元出资,占注册资本的40%。公司主要经营范围是:设计、生产、销售汽车座椅骨架、仪表板骨架、冲压件等机械产品,并提供售后服务以及公司董事会随时决定的其它产品。公司主要生产设备:CNC钢丝弯曲机、粉末静电喷涂线、冲压生产线、焊接机器人生产线、座椅装配线、高频焊管生产线、阴极电泳线、电镀自动生产线。公司包括六个分厂,分别是:冲压分厂、材料分厂、焊装分厂、机加分厂、工具分厂及涂装分厂。我已经在该公司上班,经公司安排我在未来的六个月里分别在公司的六个分厂进行实习,我在学校安排的实习时间里分别在冲压分厂、材料分厂与工具分厂进行生产实习工作。二、实习内容生产实习是我们材料成型专业知识结构中不可缺少的组成部分,并作为一个独立的项目列入专业教学计划中。其目的在于通过实习使学生获得基本生产的感性知识,理论联系实际,扩大知识面;同时生产实习又是锻炼和培养学生业务能力及素质的重要渠道,也是学生接触社会、了解企业状况的一个重要途径,逐步实现由学校学习到社会工作的转变。通过生产实习可以培养我们初步担任技术工作的能力、初步了解企业管理的基本方法和技能;体验企业工作的内容和方法。这些实践知识,对我们今后的学习乃至以后的工作,都是十分有必要的。实习内容:1. 了解实习企业概况,设备及生产和管理情况。2. 收集课题相关资料,重点掌握复合模、连续模设计、制造、装配及维修等方面知识。三、实习过程3.1入厂前培训在实习过程中,我主要在冲压分厂、材料分厂、工具分厂进行了实习。3.1.1冲压分厂简介长春旭阳富奥江森汽车座椅骨架有限责任公司的冲压分厂可以说是该单位的支柱,公司大部分产品都是在这个车间生产的。车间工作人员情况:在职冲压工人200余名、机修、天车、辅助工人若干名。车间设备情况:两台500吨液压压力机、六台250吨曲柄压力机、两台250吨液压压力机、100吨、60吨曲柄压力机若干。车间生产产品:由于冲压分厂是该企业的支柱分厂,加工产品众多。只举出几件产品如开迪、红旗、奥迪、宝莱、捷达等汽车的座椅座盆。3.1.2材料分厂简介长春旭阳富奥江森汽车座椅骨架有限责任公司的材料分厂主要是该单位原材料与半成品的分厂。该分厂是这个企业中较小的一个分厂。车间工作人员情况:在职工人38人,机修、天车、电工共8人。车间设备情况:高频焊管机、平板机、剪板机、曲柄压力机及弯管机。主要产品有:马自达6左右横梁,捷达左右管框,一汽红旗座椅管框,及冲压用的板材与焊管。3.1.3工具分厂简介长春旭阳富奥江森汽车座椅骨架有限责任公司的工具分厂是主要进行该厂模具维修及小型模具制造的工作单元。该分厂是这个企业的一个必不可少的单元,因为该企业的主要产品是冲压件,模具损坏是不可避免的。该分厂每天的工作量都很大,只要该企业任何一个分厂的模具出问题,工具分厂都要指派专业技术人员前往现场研究模具维修方案,为保证工厂能顺利的生产,工具分厂的作用是显而易见的。车间工作人员情况:模具钳工10人,车床、铣床、刨床、磨床操作工人共15人,镗床、电火花机床、线切割机床、数控铣床操作工人共9人。车间设备情况:车床、铣床、刨床、磨床、镗床、电火花机床、线切割机床、数控铣床。3.1.4长春旭阳富奥江森汽车座椅骨架有限责任公司安全通则1) 在工作中和上班前四个小时内不准饮酒。2) 不准把小孩带进车间。3) 作业前必须按规定穿戴好劳动保护用具。4) 工作前要检查工具、设备、安全措施是否完好,发现缺陷要及时汇报和处理。5) 不是自己操作的设备不准随意开动,各种开关、阀门、警告牌等不准乱动。6) 工作中不准唱歌、闲谈、打闹,以及做与工作无关的事情。7) 非电气人员不准装拆电气设备和线路。8) 变电间、配电间、油库、漆库、空压站等要害部位,非本岗人员未经许可不准入内,9) 不准跨越运转着的设备和各种输送带、输送链,并严禁对运转中的设备进行加油、擦拭、清扫等工作。10) 凡标有“禁止烟火”的场所,不得吸烟或未经许可进行明火作业。11) 各处消防器材要经常保持良好状态,不得乱动乱用。12) 各种安全防护装置信号标志等要经常保持齐全有效,不准任意拆除。13) 保持工作场所整洁和道路畅通及零件按规定堆放。14) 一旦发生重大或恶性未遂事故时要保护现场,做好受伤人员的救护工作和防止事故扩大工作,并及时上报安全部门及领导。15) 一旦发生触电身亡事故时,要迅速使受害者脱离电源,并就地立即抢救(人工呼吸),同时通知医疗部门及领导。3.2进厂实习3.1.1冲压分厂实习在冲压车间实习的几天里我深刻体会到冲压的危险性,为此,我学习了在设计冲压模具时要注意的安全要求。设计冲压模具时除了应考虑到保证冲压件的质量外,还必须考虑到其安全性。为防止操作者的手不进入上下模具空间,在冲压模具上可以设计机械化上下料装置或采用复合模具、连续模具等。为防止人体某一部分夹入模具之间,模具导柱末端外露不得大于8mm,尽量减少模具辅助部件冲压危险区,在危险部位开设放手的安全糟,或设置防护栏棚等。为了防止冲压模具破碎伤人,模具应具有足够的强度,除工作部分外,不得有尖角;定位件应压入配合;紧固件应有防松措施;冲压模具的负荷中心尽量与压力机中心重合;模具上使用的弹簧应为压缩弹簧,并加设必要的护罩等。在冲压分厂,除了对安全有了一个深刻的认识外,在与现场工程师交流学习中我还对自己以前不太熟悉的一些冲压模具知识有了一个深层次的认识。1) 首先,冲压模具都能完成哪些工作呢?l 剪断加工(切断铁板完全分离) ,穿切(冲切),呈封闭曲线的完全分离,外形切割(外切割)、侧面切割,呈开放型曲线的完全分离,打眼儿(穿孔),打洞,切断(剪切),完全分离,切开(冲口),部分性分离。l 弯曲(弯曲),除弯成V字型的V弯曲之外,还有L字弯曲、台阶状的Z字弯曲、N字弯曲、帽型弯曲等。,弯成筒型的卷边加工(蝶板弯曲)、圆型弯曲,扭转弯曲,拧弯,加工成有底的容器状。l 冲绞产品:干电池套(碱性电池、锂电池(锰钢电池罐的小型化处理)、电容器盒、洗碗池、汽车的引擎罩、V型皮带轮罩、易拉罐的拉手和盖子之间的接合等。l 冲压模具还能进行许多种加工、这里只介绍上述加工的几种应用及组合。半穿孔、凸出、打通、切弯、压瘪、打钢印、修边、细冲切等。2) 其次就是对冲压模具结构及各部分作用有了更深层次的了解。冲压模具的构造大体上可分为刀具部、保持部和辅助部。 刀具部(打孔机、冲模)直接作用于材料的部分保持部(打孔机盘、冲模盘、外套、挡板等)作用是固定刀具辅助部(脱模器、量计、衬垫、压力等)为是刀具发挥作用的辅助部分打孔机盘+打孔机+导销3.2.2材料分厂实习材料车间是供应原材料与半成品的车间,设备有限,我只对本车间的高频焊管机的生产工艺流程进行了初步的了解。高频焊管机的生产工艺流程纵剪 开卷 矫平 剪切对焊 高频焊接 TBS成型 铣边 螺旋活套 去内外毛刺 超声波探伤 焊缝热处理 空冷水冷 平端 切断 矫直 定径 水压试验 全管体探伤 综合检验 印标 发运 入库 打包3.2.3工具分厂实习在工具分厂实习的几天里,我学到了不少知识,对一些冲裁模具常见维修问题做了如下总结:1) 冲头易断原因分析处理方法 薄弱冲模切入刃口部分过长 重新计算其长度使切入刃口部分合理 下模刃口被废料堵死 清除堵死的废料 冲头太过松动 重新固定冲头 冲头刃口钝化/材质硬度高 研磨刃口/更换冲头材质 打板导向不良,冲头单边受力 修配打板间隙 冲头刃口太短,与打板干涉 增长刃口长度 卸料力不均,卸料倾斜 调整卸料力 上下模间隙变位 调整间隙 薄弱冲模设计不合理 修改结构,增加強度2) 毛边毛刺原因分析处理方法 刃口不锋利或崩缺 研磨刃口 冲头拉伤或崩缺 研磨冲头 冲头与刃口间隙不当 调整间隙 送料不到位或定位不良 调整送料及定位 压毛边压出毛刺 修整压毛边镶件 两种切料不吻合产生毛刺 设计切料量加R角3) 冲孔跳料及堵料原因分析处理方法 刃口间隙过大 调整刃口间隙 冲头过短 加高冲头长度 冲头或模板未去磁 将冲头模板退磁 落料孔未做锥度 加大落料孔斜度 刃口钝化,毛边大 钻大落料孔,只留直身位 刃口直身位太長 缩短直身位 落料孔有倒角 加大落料孔去除倒角由于实习时间有限,只总结出这几点,但这也是我得到的前所未有的收获。四、实习心得为期三周的实习结束了,在这期间我总共在三个车间进行生产实习,在工厂技术人员的带领下看到了很多也学到了很多。让我对原先在课本上许多不很明白的东西在实践观察中有了新的领悟和认识。在这个科技时代中,高技术产品种类繁多,生产工艺、生产流程也各不相同,但不管何种产品,从原料加工到制成产品都是遵循一定的生产原理,通过一些主要设备及工艺流程来完成的。因此,在生产实习过程中,首先要了解其生产原理,弄清生产的工艺流程和主要设备的构造及操作。其次,在专业人员指导下,通过实习过程见习产品的设计、生产及开发等环节,初步培养我们的知识运用能力。我概括起来有以下几方面:1、了解了当代,模具工业的发展概况,生产程序及产品供求情况。2、了解了模具产品生产方法和技术路线的选择,工艺条件的确定以及流程的编制原则。3、了解了模具产品的质量标准、技术规格和使用要求。4、在企业员工的指导下,见习生产流程,锻炼自己的实践能力及知识运用能力。5、社会工作能力得到了相应的提高,在实习过程中,我们不仅从企业职工身上学到了知识和技能,更使我们学会了企业中科学的管理方式和他们的敬业精神。感到了生活的充实和学习的快乐,以及获得知识的满足。真正的接触了社会,使我们消除了走向社会的恐惧心理,使我们对未来充满了信心,以良好的心态去面对社会。同时,也使我们体验到了工作的艰辛,了解了当前社会大学生所面临的严峻问题,促使自己努力学习更多的知识,为自己今后的工作奠定良好的基础。本次实习是我第一次亲身感受了所学知识与实际的应用,理论与实际的相结合,让我们大开眼界,也算是对以前所学知识的一个初审吧!在短短的三个星期中,也让我初步的认识了这个社会,对于以后做人所应把握的方向也有所启发!参考文献1 王孝培.冲压手册 ,北京:机械工业出版社,20002 冲模设计手册编写组.冲模设计手册,北京:机械工业出版社,20003 肖景容.姜奎华.冲压工艺学,北京:机械工业出版社,20054 史铁梁.模具设计手册,北京: 机械工业出版社,20065 成虹.冲压工艺与模具设计,北京:机械工业出版社,20036 李天佑.冲模手册,北京:机械工业出版社,20007 赵世友.冲压工实用手册,北京:辽宁科技技术出版社,20068 陈炎嗣.冲压模具设计与制造技术,北京:北京出版社,19919 张辽远.现代加工技术,北京:机械工业出版社,200210 齐国光.陈良浩.机械制造学,北京:石油大学出版社,1996年11 朱伟成.汽车零件精密锻造技术,北京:北京理工大学出版社,199912 王新华.汽车冲压技术,北京:北京理工大学出版社,199913 李天佑.冲模图册,北京:机械工业出版社,198814 郑大中.模具结构图册,北京:机械工业出版社,199215 周开华.简明精冲手册,北京:国防工业出版社,199916 第一汽车制造厂工装设计室.汽车覆盖件冲模,北京:机械工业出版社, 197917 王孝培.冲压设计资料,北京:机械工业出版社,198318 粱炳文.实用板金冲压工艺图集:第1集,北京:机械工业出版社, 199919 李硕本.冲压工艺等,北京:机械工业出版社,198220 李寿章.板金成型原理与工艺,西安:西北工业大学出版社,198221 William F.Hosford,Robert M.Caddell.”Netal formingMechanics and.metallurgy”,PrenticeHall,Inc.WEnglewood Cliffs.N.J.17632,1983- 7 -毕业实习报告学 院: 机械工程学院 专业年级: 材料成型及控制工程03 姓 名: 梁恒 班级学号: 1-32 指导教师: 伦凤艳 二七 年 三 月 十 九 日 南 京 工 程 学 院毕业设计说明书(论文)作 者: 喻 斌 学 号:088810202005 学 院: 江苏财经职业技术学院 专 业: 数控加工与模具设计 题 目: 离合器膜片弹簧冲压工艺和模具设计 指导者: 嵇正波 评阅者: 2012 年 4 月 淮 安第页毕业设计说明书(论文)中文摘要本文的课题是膜片弹簧的冲压工艺及模具设计,进行了落料冲孔复合模及冲槽单工序模两套模具的设计。文中简要概述了选题的目的、意义、冲压件国内外现状和模具市场发展趋势。对产品进行了详细工艺分析和工艺方案的确定。因制件形状比较复杂,为保证制件平整、制件上各个空、槽的位置精度及凸凹模强度,冲压工艺分析后采用隔位冲压。按照冲压模具设计的一般步骤,计算并设计了这两套模具上的主要零部件。落料冲孔复合模采用四导柱标准模架,冲槽模采用中间导柱圆形标准模架并选用了合适的冲压设备。此外,最后达到设计的模具冲压工艺方案合理,模具结构型式正确。保证了工件上孔和外形的相对位置的准确性,提高了加工精度。如此设计出的结构可确保模具工作运行可靠和冲压产品大批量生产的要求。关键词:膜片弹簧;落料-冲孔复合模;单工序冲槽模;隔位冲压。南京工程学院毕业设计说明书(论文)毕业设计说明书(论文)外文摘要Title Abstract 第2页南京工程学院毕业设计开题报告课 题 名 称: 离合器膜片弹簧冲压工艺和模具设计 学 生 姓 名: 指 导 教 师: 所 在 学 院: 江苏财经职业技术学院 专 业 名 称: 数控加工与模具设计 南京工程学院2012年 2月 28日说 明1根据教育部对毕业设计(论文)的评估标准,学生必须撰写毕业设计(论文)开题报告,由指导教师签署意见、教研室审查,系教学主任批准后实施。2开题报告是毕业设计(论文)答辩委员会对学生答辩资格审查的依据材料之一。学生应当在毕业设计(论文)工作前期内完成,开题报告不合格者不得参加答辩。3毕业设计开题报告各项内容要实事求是,逐条认真填写。其中的文字表达要明确、严谨,语言通顺,外来语要同时用原文和中文表达。第一次出现缩写词,须注出全称。4本报告中,由学生本人撰写的对课题和研究工作的分析及描述,应不少于2000字,没有经过整理归纳,缺乏个人见解仅仅从网上下载材料拼凑而成的开题报告按不合格论。5开题报告检查原则上在第8周完成,各系完成毕业设计开题检查后,应写一份开题情况总结报告。学士学位毕业设计(论文)开题报告学生姓名喻斌学 号088810202005专 业数控加工与模具设计指导教师姓 名嵇正波职 称讲师所在学院江苏财经职业技术学院课题来源自拟课题课题性质工程设计课题名称离合器膜片弹簧冲压工艺与模具设计毕业设计的内容和意义汽车行业的发展也带动了汽车零部件制造业的飞速发展,面临发展就面临竞争,很多汽车零部件企业已经有了很强的危机意识,怎么才能让自己企业的产品在严峻的市场上站住脚已经成为了现在汽车零部件企业领导人迫切要考虑的问题。据统计,在轿车的2000余件零件中,冲压件占40%以上。包括车身覆盖件、车身结构件和中小型冲压件。可见,冲压件在汽车零件中位置的重要性,汽车冲压件的质量取决于什么呢?毫无疑问,是冲压模具。我的毕业设计题目是:汽车离合器膜片弹簧的冲压工艺及模具设计。膜片弹簧是汽车上离合器的一个重要零部件,可以说离合器的质量取决于膜片弹簧的质量。离合器的主要功能是切断和实现对传动系的动力传递。汽车起步时将发动机与传动系平顺地接合,确保汽车平稳起步;在换挡时将发动机与传动系分离,减少变速器中换挡齿轮之间的冲击;可以看出离合器是汽车一个十分重要了部件。所以离合器的质量至关重要,而膜片弹簧更离合器中的重要部件,所以在制造过程中,要求很高。膜片弹簧具有较理想的非线性特性;高速旋转时,压紧力降低很少,要求零件的性能较稳定;在压制过程中,压力分布均匀,摩擦片磨损均匀;易于实现良好的通风散热,使用寿命长;平衡性好;在冲压工艺里,设计必须要有利于大批量生产,降低制造成本。 膜片弹簧的作用显而易见,又因为它的自身结构,其生产方法主要是冲压,所以膜片弹簧的冲压工艺及模具设计就显得至关重要。我这次设计的主要内容是:确定合理的离合器膜片弹簧冲压工艺方案。正确设计零件的冲压模具结构形式。并且保证所设计的零件具有良好的加工工艺性。使方案及设计结构在满足使用功能的前提下,所设计的冲压模具要便于制造,并具有良好的技术经济指标。文献综述1 冲模设计手册编写组.冲模设计手册,北京:机械工业出版社,2000,195-2002 史铁梁.模具设计手册,北京: 机械工业出版社,2006,256-2803 成虹.冲压工艺与模具设计,北京:机械工业出版社,2003,134-140 4 许树勤,王文平模具设计与制造北京:北京大学出版社,2005 5 陈剑鹤模具设计基础北京:机械工业出版社,2003 6 许发樾模具设计与制造实用手册北京:机械工业出版社,2005 7 王新华. 冲模结构图册.北京: 机械工业出版社, 2003 8 刘明俊, 孙友松.一种阶梯状筒形件成形工艺的设计.锻压技术, 2004, 研究内容 在方案设计的基础上,设计模具各部分零件的具体结构尺寸。在设计过程中运用到的理论知识如下:1) 分析零件的结构形状,尺寸精度,材料、生产批量等是否符合冲压工艺要求,从而确定冲压的可能性和经济性。 材料:零件材料是否具有良好的冲压性能。 结构形状:冲裁件内,外形要尽量避免尖锐清角。 尺寸精度:未注公差按IT14级。2) 确定冲裁工艺方案及模具结构形式,包括工序性质,工序顺序,工序数目,工序组合及模具结构形式。3) 冲压模具的设计计算。(1) 排样设计计算条料宽度计算步距画出排样图(2) 冲压力计算 冲压力是指在冲裁时,压力机应具有的最小压力。 冲压力是选择冲床吨位,进行模具强度、刚度校核依据。(3) 压力中心计算对称形状的单个冲裁件,冲模的压力中心就是冲裁件的几何中心。 (4) 模具刃口尺寸计算(5) 确定各主要零件的外形尺寸(6) 计算模具的闭合高度4) 绘制冲模总装图利用自己所学的二维、三维绘图软件进行绘制。5) 绘制非标准零件图利用自己所学的二维、三维绘图软件进行绘制,注意标注公差,写明技术要求。研究计划 开题阶段 收集并整理设计所需的相关资料,撰写开题报告 方案论证阶段 系统方案设计及方案论证详细设计阶段 模具总体结构设计,零部件设计,绘制图纸改进设计阶段 工艺审查,改进设计 答辩阶段 撰写毕业论文,准备答辩特色与创新在汽车离合器膜片弹簧的设计过程中,运用了大量所学的知识,采用了UG立体制图,更直观的表现出模具的结构指导教师意 见指导教师签名:2012年3月2 日教研室意 见 主任签名:2012年3月4 日学院意见 教学院长签名: 2012年3月5日离合器膜片弹簧冲压工艺与模具设计 目 录摘 要7AbstractI第一章 绪论11.1冲压模具的现状与发展趋势11.1.1我国模具技术的现状11.1.2未来冲压模具制造技术发展趋势21.2课题研究的理论依据41.3课题的国内外研究状况41.4课题研究的主要内容5第二章 冲压成型工艺分析和工艺方案的确定62.1 冲压的基本工序分类及模具类型的选择62.2 冲模设计与制造的程序62.3 冲压工艺编制与冲模设计的步骤和内容72.3.1 冲压工艺编制72.3.2 冲模设计82.3.3冲模制造工艺的选择102.4设计任务102.5工件的工艺分析102.6工艺方案的确定112.7模具结构方案的确定132.8小结13第三章 落料冲孔模工艺计算及模具结构设计143.1排样设计与计算143.2 冲裁力计算153.3压力机选择153.3.1冲压设备的选择原则153.3.2选择压力机及压力机参数163.4 确定模具压力中心163.5凸、凹模刃口尺寸计算173.5.1刃口尺寸计算的一般原则173.5.2刃口尺寸计算方法173.5.3落料-冲孔模刃口尺寸的计算173.6确定凹模外形尺寸,选择标准183.7冲模结构设计193.7.1装配图193.7.2模具结构型式分析203.7.3模具主要零部件的结构和设计203.7.4模具的工作过程223.8小结22第四章 冲槽模工艺计算及模具结构设计234.1冲裁力计算234.2压力机选择234.2.1冲压设备的选择原则234.2.2选择压力机及压力机参数244.3 确定模具压力中心244.4 凸、凹模刃口尺寸计算244.4.1刃口尺寸计算的一般原则244.4.2刃口尺寸计算方法254.5 确定凹模外形尺寸,选择标准254.6冲模结构设计264.6.1装配图264.6.2模具结构型式分析264.6.3模具主要零部件的结构和设计274.6.4模具的工作过程284.7小结28第五章 冲压模具工件的机械加工295.1冲压工作零件的技术要求295.2冲模工作零件的热处理295.3冲模工作零件机械加工工艺过程295.3.1凸模加工工艺工程295.3.2凹模加工工艺过程295.4小结30第六章 模具装配316.1冲模装配316.2冲模的安装326.3小结32第七章 结论33参考文献34致谢35摘 要本文的课题是膜片弹簧的冲压工艺及模具设计,进行了落料冲孔复合模及冲槽单工序模两套模具的设计。文中简要概述了选题的目的、意义、冲压件国内外现状和模具市场发展趋势。对产品进行了详细工艺分析和工艺方案的确定。因制件形状比较复杂,为保证制件平整、制件上各个空、槽的位置精度及凸凹模强度,冲压工艺分析后采用隔位冲压。按照冲压模具设计的一般步骤,计算并设计了这两套模具上的主要零部件。落料冲孔复合模采用四导柱标准模架,冲槽模采用中间导柱圆形标准模架并选用了合适的冲压设备。此外,最后达到设计的模具冲压工艺方案合理,模具结构型式正确。保证了工件上孔和外形的相对位置的准确性,提高了加工精度。如此设计出的结构可确保模具工作运行可靠和冲压产品大批量生产的要求。关键词:膜片弹簧;落料-冲孔复合模;单工序冲槽模;隔位冲压。AbstractThis article is subject to the diaphragm process and stamping die design, the blanking-punching composite modulus and jumping over two sets of single-mode processes mold design. This paper briefly outlined the topics of purpose, meaning, Stamping Dies at home and abroad status and market trends. The product of a detailed analysis and the identification process. Products for more complex shapes, in order to guarantee the component formed component in all air, tank and the location accuracy of punch and die strength, Analysis of stamping process every two spaces after stamping. Stamping die design in accordance with the general steps of the design and calculation of these two sets of the main mold parts. Blanking-punching composite modulus using four guided-standard mold, Notching intermediate modulus using derivative-round standard mold and select the appropriate stamping equipment. In addition, the ultimate design of die stamping process is reasonable, correct structural type mold. Guarantee the workpiece and the shape of the holes in the relative position of accuracy, improve the processing accuracy. So the structure is designed to ensure reliable operation of die stamping products and mass production requirements. Key words: Diaphragm ;Blanking-punching compound die;Single-slot module processes;Stamping separated spaces。第一章 绪论1.1冲压模具的现状与发展趋势1.1.1我国模具技术的现状改革开放以来,随着国民经济的高速发展,市场对模具的需求量不断增长。近年来,模具工业一直以15%左右的增长速度快速发展,模具工业企业的所有制成分也发生了巨大变化,除了国有专业模具厂外,集体、合资、独资和私营也得到了快速发展。浙江宁波和黄岩地区的“模具之乡”;广东一些大集团公司和迅速崛起的乡镇企业,科龙、美的、康佳等集团纷纷建立了自己的模具制造中心;中外合资和外商独资的模具企业现已有几千家。1 随着与国际接轨的脚步不断加快,市场竞争的日益加剧,人们已经越来越认识到产品质量、成本和新产品的开发能力的重要性。而模具制造是整个链条中最基础的要素之一,模具制造技术现已成为衡量一个国家制造业水平高低的重要标志,并在很大程度上决定企业的生存空间。 近年许多模具企业加大了用于技术进步的投资力度,将技术进步视为企业发展的重要动力。一些国内模具企业已普及了二维CAD,并陆续开始使用UG、Pro/Engineer、I-DEAS、Euclid-IS等国际通用软件,个别厂家还引进了Moldflow、C-Flow、DYNAFORM、Optris和MAGMASOFT等CAE软件,并成功应用于冲压模的设计中。 以汽车覆盖件模具为代表的大型冲压模具的制造技术已取得很大进步,东风汽车公司模具厂、一汽模具中心等模具厂家已能生产部分轿车覆盖件模具。此外,许多研究机构和大专院校开展模具技术的研究和开发。经过多年的努力,在模具CAD/CAE/CAM技术方面取得了显著进步;在提高模具质量和缩短模具设计制造周期等方面做出了贡献。 例如,吉林大学汽车覆盖件成型技术所独立研制的汽车覆盖件冲压成型分析KMAS软件,华中理工大学模具技术国家重点实验室开发的注塑模、汽车覆盖件模具和级进模CAD/CAE/CAM软件,上海交通大学模具CAD国家工程研究中心开发的冷冲模和精冲研究中心开发的冷冲模和精冲模CAD软件等在国内模具行业拥有不少的用户。虽然中国模具工业在过去十多年中取得了令人瞩目的发展,但许多方面与工业发达国家相比仍有较大的差距。例如,精密加工设备在模具加工设备中的比重比较低;CAD/CAE/CAM技术的普及率不高;许多先进的模具技术应用不够广泛等等,致使相当一部分大型、精密、复杂和长寿命模具依赖进口。5 我国的模具工业的发展,日益受到人们的重视和关注。“模具是工业生产的基础工艺装备”也已经取得了共识。在电子、汽车、电机、电器、仪器、仪表、家电和通信等产品中,60%80%的零部件都要依靠模具成形(型)。用模具生产制件所具备的高精度、高复杂程度、高一致性、高生产率和低消耗,是其它加工制造方法所不能比拟的。模具又是“效益放大器”,用模具生产的最终产品的价值,往往是模具自身价值的几十倍、上百倍。目前全世界模具年产值约为600 亿美元,日、美等工业发达国家的模具工业产值已超过机床工业。近几年,我国模具工业一直以每年15%左右的增长速度发展,2003年,我国模具总产值超过400亿元人民币。中国模具产业除了要继续提高生产能力,今后更要着重于行业内部结构的调整和技术发展水平的提高。结构调整方面,主要是企业结构向专业化调整,产品结构向着中高档模具发展,向进出口结构的改进,中高档汽车覆盖件模具成形分析及结构改进、多功能复合模具和复合加工及激光技术在模具设计制造上的应用、高速切削、超精加工及抛光技术、信息化方向发展。121.1.2未来冲压模具制造技术发展趋势模具技术的发展应该为适应模具产品“交货期短”、“精度高”、“质量好”、“价格低廉的要求服务。达到这一要求急需发展如下几项: 1) 全面推广CAD/CAM/CAE技术 模具CAD/CAM/CAE技术是模具设计制造的发展方向。随着微机软件的发展和进步,普及CAD/CAM/CAE技术的条件已基本成熟,各企业将加大CAD/CAM技术培训和技术服务的力度;进一步扩大CAE技术的应用范围。计算机和网络的发展正使CAD/CAM/CAE技术跨地区、跨企业、跨院所地在整个行业中推广成为可能,实现技术资源的重新整合,使虚拟制造成为可能。 2) 高速铣削加工国外近年来发展的高速铣削加工,大幅度提高了加工效率,并可获得极高的表面光洁度。另外,还可加工高硬度模块,还具有温升低、热变形小等优点。高速铣削加工技术的发展,对汽车、家电行业中大型型腔模具制造注入了新的活力。目前它已向更高的敏捷化、智能化、集成化方向发展。 3) 模具扫描及数字化系统 高速扫描机和模具扫描系统提供了从模型或实物扫描到加工出期望的模型所需的诸多功能,大大缩短了模具的在研制制造周期。有些快速扫描系统,可快速安装在已有的数控铣床及加工中心上,实现快速数据采集、自动生成各种不同数控系统的加工程序、不同格式的CAD数据,用于模具制造业的“逆向工程”。模具扫描系统已在汽车、摩托车、家电等行业得到成功应用,相信在“十五”期间将发挥更大的作用。 4) 电火花铣削加工 电火花铣削加工技术也称为电火花创成加工技术,这是一种替代传统的用成型电极加工型腔的新技术,它是有高速旋转的简单的管状电极作三维或二维轮廓加工(像数控铣一样),因此不再需要制造复杂的成型电极,这显然是电火花成形加工领域的重大发展。国外已有使用这种技术的机床在模具加工中应用。预计这一技术将得到发展。 5) 提高模具标准化程度 我国模具标准化程度正在不断提高,估计目前我国模具标准件使用覆盖率已达到30%左右。国外发达国家一般为80%左右。6) 优质材料及先进表面处理技术 选用优质钢材和应用相应的表面处理技术来提高模具的寿命就显得十分必要。模具热处理和表面处理是否能充分发挥模具钢材料性能的关键环节。模具热处理的发展方向是采用真空热处理。模具表面处理除完善应发展工艺先进的气相沉积(TiN、TiC等)、等离子喷涂等技术。 7) 模具研磨抛光将自动化、智能化 模具表面的质量对模具使用寿命、制件外观质量等方面均有较大的影响,研究自动化、智能化的研磨与抛光方法替代现有手工操作,以提高模具表面质量是重要的发展趋势。 8) 模具自动加工系统的发展 这是我国长远发展的目标。模具自动加工系统应有多台机床合理组合;配有随行定位夹具或定位盘;有完整的机具、刀具数控库;有完整的数控柔性同步系统;有质量监测控制系统。CNC雕刻机在国内的发展上从最近的一两年才有较大的发展,相关加工厂和使用单位时刻以敏锐的眼光盯着厂家的动向,这也是身为雕铣机主机生产厂一点也不敢松懈的真正原因所在。作为用户当然要选合适的设备,如果选型不当,不但不能赚钱反而令陷入为机器打工的苦涩局面。那么什么样的机床才是好机床? 我们认为好机床的定义是这样的:能够在短期内收回投资的机床才是好机床。数控机床的设计使用寿命一般为7年,主要是数控方面的使用寿命为准,这样花钱和挣钱的比例关系将直接影响您的生意,所以仔细分析功能进行选型是有效投资的必要条件。在国外很早就有雕铣机的名词(CNC engraving and milling machine),严格地讲雕是铣的一部分,是购买雕刻机还是购买数控铣式加工中心是经常要问自己的问题。另外,还有目前盛行的高速切削机(HSCMACHINE)。 还是让我们首先搞清楚三个机型区别: 1)数控铣和加工中心 用于完成较大铣削量的工件的加工设备 2)数控雕铣机 用于完成较小铣削量,或软金属的加工设备 3)高速切削机床 用于完成中等铣削量,并且把铣削后的打磨量降为最低的加工设备151.2课题研究的理论依据1)冲裁是利用模具使板料产生分离的冲压工序,包括落料、冲孔、切口、修边等。 用它可以制作零件或为弯曲、拉深、成形等工序准备毛坯。从板料冲下所需形状的零件叫落料,在工件上冲出所需形状的孔(冲去的为废料)叫冲孔5-6。2)冲裁过程:冲裁即是分离工序,工件受力时必须从弹、塑性变形开始,以断裂告终7。当凸模下降接触板料,板料即受到凸、凹模压力而产生弹性变形,由于力矩的存在,使板料产生弯曲,即从模具表面上翘起。随着凸模下压,模具刃口压入材料,内应力状态满足塑性条件时,产生塑性变形,不同凸模行程,其变形程度不同,且凹模刃口附近变形大于凸模刃口附近的变形。由此可知,塑性变形从刃口开始,随着切刃的深入,变形区向板料的深度方向发展、扩大,直到板料的整个厚度方向上塑性变形,板料的一部分相对另一部分移动。力矩将板料压向整个厚度方向上产生塑性变形,板料的一部分相对于另一部分移动。力矩将板料压向切刃的侧表面,故切刃相对于板料移动时,这些力将表面平压,在切口表面上形成光亮带。当切刃附近材料各层中达到极限应变与应力值时,便产生微裂,裂纹产生后,沿着大剪应速度方向发展,直至上、下裂纹会合,板料就完全分离8-10。3)模具间隙:模具间隙系指凸、凹模刃口缝隙的距离,用符号c表示,俗称单面间隙。而双面间隙用Z表示。间隙对冲裁件质量、冲裁力、模具寿命的影响很大,是冲裁工艺与模具设计中的一个极其重要的问题11。1.3课题的国内外研究状况由于近年市场需求的强大拉动,我国模具工业发展很快,市场广阔。目前全世界的模具年产值有600亿650亿美元,我国2003年模具产值为450亿元人民币左右,约折合50多亿美元。近两年,我国的模具技术有了很大的提高,生产的模具有些已接近或达到国际水平。2003年模具出口3.368亿美元,比上年增长了33.5%。1996年至2002年间,中国模具制造业的产值年平均增长14%左右,2003年增长15%以上,广东、江苏、浙江、山东等模具发达地区的增长在25%左右14。模具在我国被分为10大类、46小类,是涵盖了各种用于金属和非金属成型的特殊装备。总的来看,技术含量低的模具早已供过于求,市场利润空间狭小,而技术含量较高的中、高档模具还远不能满足国民经济发展的需要,轿车覆盖件冲模、精密复杂塑料模、电子接插件和电子产品模具等高档模具仍有很大一部分依靠进口。.近五年平均每年进口模具11.227亿美元的模具,这还未包括随设备和生产线作为附件带进来的模具15-16。中国经济连年高速发展,为模具工业的发展提供了广阔的空间。中国消费结构和产业结构的加快升级,将带动对先进模具制造技术,先进设备需求的旺盛。目前,陕西、四川、河北等地模具生产企业的生产规模,技术水平都有很大的发展。河北兴林车身制造集团有限公司作为河北泊头地区的骨干企业带动了一片模具企业的开拓。西部地区陕西、四川等地的厂商也十分踊跃,模具企业的体制现状是大中型企业的附属车间,分厂占有相当的分量,珠三角,长三角等模具发达地区的民营企业生机勃勃,股份制及国有资产自主经营的专业模具企业利用灵活的机制发展迅速,由于地区工业基础的差别,当地政策扶持力度不同等诸多因素,模具工业发展的水平差距极大。相对于国外部分国家我国还相差很远,美国1982年模具产值为57.70亿美元。日本1982年模具产值为8600亿日元17-19。为了促进行业发展,中国模具工业协会和中国国际贸易促进委员会主办的第十届国际模具技术和设备展览会,于2004年5月12日至16日在上海新国际博览中心举行。本次展览将有50余家企业带来了加工中心、高速铣,其中不乏国际知名厂商,如日本的牧野、大隈、山崎马扎克,德国的DMG,瑞士的WILLEMIN,意大利的FIDIA等,其他金属切削设备和精密加工设备、刀具、材料、软件等领域的世界著名厂商也积极参展,如美国布朗夏普公司、哈挺公司、法道参展、DME公司、奥伯格公司,日本法那克公司、东芝工具公司、大同公司、日立公司,沙迪克公司,瑞士阿奇米公司,德国菜司公司、西门子公司,英国达尔康公司,瑞典山特维克有限公司,我国香港特区龙记公司以及我国台湾地区的高明、友嘉公司、乔福等。由精密加工设备企业、世界顶级软件供应商、优质模具材料企业所组成的日本军团和德国高速加工展区,显现出模具制造业已不是传统意义上的劳工密集型产业,而是技术密集型的代表产业20-21。1.4课题研究的主要内容1) 查阅相关资料,进行调研,熟悉课题。2) 查阅与课题相关的外文文献,翻译英文资料,要求3000字以上。3) 撰写开题报告,要求3000字以上,主要介绍课题的目的意义、国内外研究概况、研究内容、关键问题及解决思路、预期成果、进度安排等。4) 熟悉膜片弹簧的图样和技术条件。5) 合理的选择冲压设备,确定压力机的技术参数。6) 确定模具的结构型式,绘制模具草图。7) 绘制复合模具的装配图及主要零件图,要求2.5张A0图纸。8) 零件图标注尺寸、公差及技术条件,并进行必要的强度校核。9) 编写毕业设计说明书,要求15000字以上。第二章 冲压成型工艺分析和工艺方案的确定2.1 冲压的基本工序分类及模具类型的选择冲压工序基本分为以下两大类:第一类是材料受外力后应力超过其强度极限,使材料发生剪裂或局部剪裂。诸如:板料的剪裂、剪截、冲孔、落料、切口、整修、裁切、冲口等多种作业形式,但均属于分离工序;第二类是材料受到外力应力超过其屈服极限,使材料经过塑性变形后成一定的形状。诸如:弯曲、缩口、卷边、扭转、拉伸、起伏成形、体积冲压等变形方式,但均属于变形工序。将上述两个以上的单工序连续冲压与复合在一套模具上冲压便构成连续冲压与复合冲压工序。上述各种冲压变形工序所用的模具,虽然结构千变万化,但仍然可按其冲压过程的动作特征、主要结构特点以及完成的工艺作业类别,将其划分成以下几大类:1)单工序冲模(亦称单冲模)这种冲模是在压力机的一次行程中只完成一个冲压工艺工序。一般均以其完成的冲压工艺工序的名称来命名:如只进行冲孔的称之为冲孔模;只进行一次弯曲的称为弯曲模。2)连续模(亦称多工序连续模)这种模具是在压力机一次行程中,在模具的不同工位上,能同时完成两个或两个以上冲压工序。根据连续完成的冲压工序的工艺作业类别又将连续模分为:多工位连续冲裁模、多工位连续式复合模两种。连续模只有冲裁工位的,即只进行冲孔、切口、冲槽、落料等属于冲裁作业的工位,称为多工位连续冲裁模。如果连续模诸工位中,除了冲裁作业外,还有拉伸或弯曲、成形:包括翻边、冲挤、压印等属于冲裁式复合模。3)复合模该类模具仅一个工位,在压力机的一次行程中能完成两个或两个以上冲压工步,根据这类模具完成的冲压工步的类别,可将其分为:冲裁式复合模、综合式复合模两种。只完成冲裁作业的复合模,最常见的是冲孔落料复合模。如果连续模诸工位中,除了冲裁作业外,还有拉伸或弯曲、成形任意一个或一个以上变形工步的复合模,通称其为综合式复合模、多工位连续式复合模。2.2 冲模设计与制造的程序由于国内目前正处在市场经济的管理体制与生产组织形式正在逐步改革和健全过程之中,故目前国内对冲模设计与制造的程序,尚无固定的标准模式,但整个过程大致可以分为如下七个阶段:1) 冲压设计。提供冲件图及技术要求;2) 编制冲压工艺文件。包括:冲压工艺卡、冲压工艺手则、工序质量分析表、工序质量控制图等;3) 冲模设计。符合工艺要求,结构合理,制造容易的整套冲模图纸;4) 冲模制造。按冲模图纸制造的冲模,其零部件全部合格且冲出冲件符合冲件图要求,冲模经验合格证,方可交付使用;5) 试模验证。新冲模须经冲件设计,冲压工艺编制人员、冲模设计者、使用单位、专职检验员、安全员等有关人员共同参加,进行试模考核与验证,合格后各方算验证通过。6) 投产使用试模验证。新冲模交付使用必须有冲模验证单等随行文本。并要在使用过程做投产、维修、出现与解决的问题等记录工作。7) 维修保管。每次使用完成,必须将最后冲制的样件栓在模具上,同上述填写好的技术档案及有关记录一并送检后入库。需要修理至合格后方入库保管备用。2.3 冲压工艺编制与冲模设计的步骤和内容2.3.1 冲压工艺编制根据冲压件图编制冲压工艺的步骤和主要内容如下:1) 进行冲件工艺分析即研究并熟悉冲件结构形状、尺寸、冲压加工工艺及冲压精度,了解冲件材料及材料质量,尤其是表面质量。这一阶段实际上是编制冲压工艺的前期准备工作,十分重要。首先要详细了解冲件在整个产品中的地位、作用及性能,要研究和分析冲件的冲压工艺性及改变冲件结构尺寸与形状从而简化加工过程及冲模结构的可能性;研究冲件在现场条下进行经济冲压实现成批与大量生产的可能性;改变冲件结构形状与尺寸实现少无废料冲压的可能性。2) 确定生产性质,投产批量和年总产量。为经济合理的选定冲模类型,结构及最经济的制模工艺提供可靠依据。3) 确定工艺要素,编制工艺文件。(1) 确定冲压件生产的工序及设备种类;(2) 设计排样图。按照考虑年产量和按月收入批量初选的冲模类型,依冲压件的结构形状,尺寸与形位精度,进行排样图设计。(3) 计算材料利用率。根据设计完成的排样图,按规定方法计算材料利用率、单件材料消耗定额并确定允许废品率。(4) 计算冲压力,选定冲压设备。(5) 编制冲压工艺初稿,并与冲压工艺施工人员、冲模设计者、产品设计人、质检人员等有关人员商讨、会签、最后形成正式文件。(6) 提出冲模设计任务书。2.3.2 冲模设计根据冲压件图和以此图编制的全部工艺文件、现场冲压设备使用说明书等进行冲模设计,需要经历的步骤和完成的工作内容如下:1) 模具设计与从制造的角度出发。在确保冲件质量的基础上,从改善制模工艺性、提高模具寿命出发、分析研究冲件的冲压结构工艺性,熟悉冲件图结构、尺寸与形位精度、其他技术要求等。2) 提供冲模设计的有关工艺文件是否齐全,包括:冲压件图、全套冲压工艺文件、冲模设计任务书等。3) 分析冲压工艺的合理性。排样图、变形过程图及冲模结构选型是否先进、恰当、经济合理。4) 核算冲压力,含冲压附加压力,诸如:卸料力、顶件力、卸件力、废料切断刀、拉深压边力、弹压卸料板压料力、弹性元件的弹力等。根据计算总压力选用设备的合理性、冲模装夹是否困难,压力机的形程、闭合高度、压力行程曲线能否满足工艺施工要求,排样图中搭边与沿边值以及排样方法是否合理,工步顺序及工位布置是否合适等。 5) 最后按确定的冲模类型,规定冲模总体结构,提出采用典型设计组合、冲模零部件标准及有关设计要求。就冲裁模而言,对单工序模、冲裁复合模、多工位连续式冲裁模,应采用GB2851287581冷冲模以及1990年修订本的国家标准中规定的典型组合标准规格,并按其规定选配成套冷冲模标准零部件、模板等标准件。对于含有拉深、弯曲、内外缘翻边等也尽量考虑使用上述标准,以利于制模。 6) 冲模的细部设计与计算,包括:(1) 送出料装置的配置及操作方式的确定。在单件、小批量生产中,一般不配用送出装置而用手工操作;大批量生产中应配用通用或专用自动送出料装置,以确保生产安全高效,中批生产可考虑由模具带动的钩式简易送料装置和拔杆卸料器,可实现连续冲压。(2) 压料与卸料系统的设计,要依据冲件图对工件平面度的要求和原料的厚度,冲件形状及变形工步,确定压料与否,而后确定固定卸料板还是弹性卸料板,甚至分工位两者组合的卸料系统。(3) 顶件系统与卸件装置的设计,从冲模结构考虑:落料凹模装在下模的正装复合冲裁模以及上模出件的弯曲、拉深、翻边等单工序模和多工位连续式复合模的这些工艺作业的工位,一般都要在其凹模洞口中设顶件器。顶件器一般由装在下模下边的弹性元件驱动,而卸件器则靠一套刚性顶杆、推板推卸出件。上述装置设计模具时要根据实际需要设置。(4) 进位限位装置设计。根据排样图确定的使用侧刃、挡料销的位置及尺寸,选用标准规定的合适类型与规格。此外,还要根据模具结构和提高送进材料定位精度的实际需要,设计侧压装置、挡料销、工艺定位孔等,始用挡料销、固定挡料销种类繁多,应按冲件厚度、结构形状与尺寸、搭边宽度等情况选用。(5) 选定冲模制造精度等级,主要依据冲件图要求的冲压精度,一般要提高12级精度,作为冲模制造精度的等级。凸、凹模工作尺寸、进距误差、多工送进误差等均需以确定的冲模制造精度为依据进行计算,以确保冲制工件尺寸精度不超差。(6) 计算并确定冲模的压力中心。对于多工位连续模这一点较为重要。欲使冲模工件正常而平稳,要使其压力中心与其模柄的轴心线重合,最多不得超过模柄的投影面积之外,否则会产生偏移弯矩,加速压力机滑块与导轨以及模具导向机构的磨损。(7) 计算冲模工作零件尺寸,首先按冲件材料种类及厚度选定间隙极其取向再行计算。除凸、凹模刃口尺寸需按事先选定或工厂习惯采用的制模工艺进行计算外、与此有关的固定板、卸料板及与其配对便用的斜楔滑块、钩式送料装置的零部件尺寸,都要进行计算并确定下来,方可制图。7) 根据选用的GB2851287581冷冲模国标,按其规定配用的标准模架及成套零部并考虑上述各步骤设计内容及结果,绘出模具总装配图和非标准零件。在绘制冲模总装配图时需注意解决好以下一些问题:(1) 按冲件的冲压工艺过程卡规定使用的冲压设备及其主要技术规格,诸如:压力机台面尺寸,压力机台面及其滑块上装模柄孔的尺寸、最小闭合高度等参数,作为选用标准模架和模柄以及确定模座底面积、模具落料孔以及模具平面装夹尺寸的依据。即便选用标准典型组合,也必须考虑上述参数给予衔接;(2) 注意设计合适的凹模结构形状,并对其强度进行必要的校核;(3) 凸模长度要进行细致的计算,对于小孔冲模,当凸模直径等于或小于料厚或冲裁高强度材料小孔时,除在结构上采取加固措施外,对凸模的抗压强度和抗纵弯稳定性要分别进行比要的验算; (4) 注意拔杆卸件系统、模具带动的送料装置等直接装在模具上或与模具联动的机构,与模具主冲压动作的协调、配合。必要时可先设计并绘出各机构动作过程组合曲线图,防止在一个部位动作相碰撞。2.3.3冲模制造工艺的选择冲模制造工艺是冲模非标准工作零件即非圆形凸、凹模的制造方法。冲模的标准零部件,包括一些圆形凸模及圆凹模的加工工艺都已定型且这些零件大多可在市场上随时购买。故通常所说的冲模制造工艺是指那些需要另行单独制造的非圆凸、凹模以及其他复杂的非标准凸、凹模的制造方法。首先应该将需要加工的凸、凹模零件表面按其用途、作用及加工工艺不同分为:配合面与接触面两种。配合面是在冲模组装或总装时,该面与其他零部件配合,要求有一定的尺寸与形位精度及表面粗糙度。2.4设计任务零件简图:如图2-1所示年产量:大批量 材料:50CrVA材料厚度:1.5mm制件的尺寸精度:IT14级2.5工件的工艺分析对工艺分析包括技术和经济方面两个方面内容。在技术方面,根据工件图,主要分析该冲压件的形状特点、尺寸大小、精度要求和材料性能等因素是否符合冲压工艺要求;在经济方面,主要根据冲压件生产批量,分析产品成本,阐明采用冲压生产可以取得的经济效益。因此,冲压件的工艺分析,主要讨论在不影响零件使用的前提下,能否以最简单经最经济的方法冲压出来。能够做到的,表示该冲压件的工艺性好;反之,工艺性差。影响冲压件工艺性的因素很多,从技术和经济方面考虑,主要因素有以下几个方面该制件形状比较简单,是由圆弧和直线组成的,尺寸一般,厚度适中,大批量,属于普通冲压件,但是有几点应注意:1) 由于零件上有18个孔和18个槽,落料的同时要保证所冲18个孔和18个槽的位置精度。2) 零件上槽的顶部还有一个由弧线和直线组成的孔,而且槽宽度是3.2mm。冲槽和槽顶部的小孔的凸模在加工和强度上都有困难,所以把冲槽和槽顶部的空分两步冲压,冲模分开制造。3) 零件上18个槽中每两个槽最小距离是大约在3.5mm左右,因此如何保证凹模的强度是模具设计的又一难点,所以在冲槽上我选择隔位冲压,先冲隔位的9个,再冲剩下的9个。4) 大批量生产,应重视模具材料和结构的选择,保证一定的寿命。2.6工艺方案的确定根据制件工艺性分析,该零件包括落料和冲孔和冲槽三个基本工序,可采用的以下三种方案:1) 第一步落料,第二步冲孔,第三步冲9个槽,第四步冲剩下的9个槽,采用单工序模生产。2) 第一步落料-冲孔复合冲压,第二步冲9个槽,第三步冲剩下的9个槽,采用复合模与单工序模生产。3) 第一步冲孔-落料连续冲压,第二步冲9个槽,第三步冲剩下的9个槽,采用级进模与单工序模生产。方案1)模具结构简单,但需要四道工序,三套模具才能完成零件加工,生产效率较低,难以满足零件大批量生产要求。由于零件结构相对简单,为提高生产率,主要应采用复合模冲压和级进模冲压。由于采用级进或多工位自动送料装置,生产率高,模具结构复杂,制造周期长,成本高。故采用复合模与单工序模生产。根据上述分析,该零件采用落料-冲孔复合冲压与单工序冲压的工艺方案。以下是制件加工的工序图:第一序落料冲孔序半成品件如图2-2图2-2 落料冲孔序半成品件第二序冲槽序半成品件如图2-3图2-3 冲槽序半成品件第三序冲槽序成品件如图2-4图2-4 冲槽序成品件2.7模具结构方案的确定(1) 设计落料-冲孔复合模,因制件材料是50CrVA,材料抗剪强度高,卸料力很大,采用弹性卸料需要在模具的很多位置安装弹性卸料装置,使模具结构复杂,故不采用。又由于制件尺寸较大,采用打料杆又会影响制件的平整性,故采用打料杆与卸料板接触,由卸料板卸料的结构。又由制件尺寸可知,凸凹模壁厚大于最小壁厚,所以复合模采用倒装复合模及打料杆接触卸料板的卸料方式和定位钉定位方式。(2) 设计单工序冲槽模,采用卸料橡胶卸料,和中间定位销的定位方式。2.8小结本章进行了工件的冲压工艺分析、工艺方案的确定和模具结构方案的初步确定。第三章 落料冲孔模工艺计算及模具结构设计3.1排样设计与计算冲裁件在条料上的布置方法称为排样。排样设计包括选择排样方法、确定搭边值、计算条料宽度和送料步距,计算材料利用率,画排样图。(1) 排样方法的选择根据对所给零件的分析,采用直排有废料排样方式,这样可以保证冲件质量,提高模具寿命。可以补偿送料误差,以保证冲出合格工件;保持条料刚度利于送料,避免废料丝进入模具间隙损坏模具。(2) 计算冲裁件面积:由软件可求出冲裁件面积A=22027.93mm2查表3-101得到,工件间a=2.0mm,搭边a1=1.5mm(3) 步距和条料宽度的计算步距H=172 mm +1.5 mm=173.5 mm条料宽度B=172 mm +22 mm=176 mm(4) 材料利用率的计算一个步距的材料利用率:= (nA/BH)100% = (122027.93176173.5)100=72(5) 排样图如图3-1图3-1 排样图3.2 冲裁力计算平刃冲模冲裁时,冲裁力F0Lt,但考虑到模具刃口的磨损,模具间隙的波动,材料机械性能变化和材料厚度偏差等因素,实际所需冲裁力必须增大30,即:F=1.3F0=Ltb 查表1-11 =700 MPa(1) 落料:落料力:F落F落=Ltb 得:567103N卸料力:F卸F卸=k F落 得:28103N(2) 冲制件中间大孔:查表2-102k1=0.05由经验选取n=3 查表2-102k1=0.055冲孔力:F冲=Ltb 得:124103N卸料力F卸:F卸=k 1F冲 得: 6103N推件力F推:F推=nk 2F冲 得:20103N(3) 冲制件18个腰形孔查表2-102k1=0.05由经验选取n=3查表2-102k1=0.055冲孔力F冲:F冲=Ltb 得:603103N卸料力F卸:F卸=k 1F 得:30103N推件力F推:F推=nk 2F冲 得:100103NF0=F落F冲F卸F推F0=1508103NF=1.3F0F=1960103N(4) 选择冲床的总压力落料-冲孔的总压力:F总1= F=1960103N3.3压力机选择3.3.1冲压设备的选择原则冲压设备的选择主要是根据冲压工艺性质、生产批量大小、冲压件的几何形状、尺寸及精度要求等因素来确定的。冲压生产中常用的冲压设备种类很多,选择冲压设备时主要考虑下述因素:1) 冲压设备的类型和工作方式是否适用于应完成的工序;是否符合安全生产和环保的要求;2) 冲压设备的压力和功率是否满足应完成工序的需要;3) 冲压设备的装模高度、工作台面尺寸、行程等是否适合应完成工序所用的模具;4) 冲压设备的行程次数是否满足生产率的要求等。3.3.2选择压力机及压力机参数由表2-74查得,落料时的压力机应选标称压力为200103N的开式可倾压力机J23-200表3-1 开式可倾压力机J23-200主要技术参数型号公称压力/KN滑块行程/mm滑块行程次数/nmin-1J23-200200016040最大闭合高度/mm闭合高度调节量/mm工作台尺寸/mm 长宽4501301120710垫板尺寸/mm模柄孔尺寸/mm厚度孔径直径深度10028070803.4 确定模具压力中心该制件形状简单,左右对称,其压力中心就在其几何中心上,压力中心如图3-2图3-2 压力中心示意图3.5凸、凹模刃口尺寸计算3.5.1刃口尺寸计算的一般原则1) 刃口尺寸应保证冲出合格零件2) 由于落料件的实际尺寸基本与凹模刃口尺寸一致,所以落料时应先计算凹模刃口尺寸,以获得合理的冲裁间隙值。而冲孔时孔的实际尺寸基本与凸模刃口尺寸一致,因此应先计算凸模刃口尺寸,合理冲裁间隙值依靠改变凹模刃口尺寸获得。3) 刃口磨损一些仍能冲出合格工件4) 随着冲裁件数量的增加,凸模与凹模的刃口在不断磨损,并不断改变刃口尺寸。只要磨损量不超过一定范围,模具应仍能冲出合格工件。5) 设计时应取最小合理冲裁间隙6) 随着凸模与凹模刃口磨损量的不断增大,冲裁间隙也将不断增大。所以设计模具时,冲裁间隙应取其允许的最小值Zmin。7) 应注意到,凸模与凹模刃口尺寸的制造公差影响冲裁间隙的大小。所以刃口尺寸的计算与处理既要保证冲出合格的工件,又要保证合理的冲裁间隙值。3.5.2刃口尺寸计算方法常用的计算刃口尺寸方法有两种:一是凸模与凹模分别注出各自的基本尺寸及其公差,简称公差法制模;二是只有基准件(落料时为凹模,冲孔时为凸模)注出基本尺寸及其制造公差,而配作件(落料时为凸模,冲孔时为凹模)则只注与基准件相同的基本尺寸,不注公差,在技术要求中注明配作时应达到的合理冲裁间隙值Zmin,简称为配作法制模。3.5.3落料-冲孔模刃口尺寸的计算查表2-54,材料是50CrVA,料厚1.5mm的初始双面间隙为:Zmax=0.34mm,Zmin=0.27mm对于精度为IT14的工件,磨损系数=0.51) 对落料172我们采用凸、凹模分开加工的方法来计算,查表3-111得凸凹模的制造公差:p=0.030mm, d=0.040mm,查表3-12得工件公差=1mm校核:Zmax-Zmin=0.34mm-0.27mm=0.07mmp+d=0.04mm+0.03mm=0.07mm满足p+dZmax-Zmin表3-2 外形落料刃口尺寸计算基本尺寸公差公式结果备注1721mm2) 对冲孔37.7,采用凸、凹模分开加工的方法。查表2-104得凸凹模的制造公差:p=0.020mm, d=0.030mm查表3-12得工件公差=0.62mm校核:Zmax-Zmin=0.34mm-0.27mm=0.07mmp+d=0.02mm+0.03mm=0.05mm满足p+dZmax-Zmin表3-3 中间大孔刃口尺寸计算 基本尺寸公差公式结果备注37.70.62mm3) 对冲工件上的不规则孔,采用凸、凹模配套加工的方法。以凸模为基准件,凸模磨损后,刃口部分尺寸都减小,属于B类尺寸B1=8.9, B2=1.98 B2=1.98查表3-12得工件公差1=0.36mm,2=0.25mm查表3-111得凸凹模的制造公差:=0.020表3-4 腰形孔刃口尺寸计算 基本尺寸公差公式结果备注8.90.36mm1.980.25mm配套保证双面间隙0.27mm-0.34mm圆弧部分与B1=8.9mm相切,所以取R=3.6确定凹模外形尺寸,选择标准凹模的轮廓尺寸,因其结构型式不一,受力状态各不相同,目前还不能用理论计算方法确定,在生产中,通常根据冲裁件尺寸和板料厚度,凭经验概略地加以计算。1) 凹模的外形结构与轮廓尺寸表3-5 凹模的外形结构与轮廓尺寸 项目公式结果取值备注凹模高度34.4mm40mm查表8-32k=0.20凹模壁厚c=1.5H7070凹模周界尺寸3123123003002) 标准模架的选取根据凹模周界尺寸,L=300mm B=300mm 查表5-103选取四导柱模架,确定模架的标准尺寸。其中,上模座:40031560下模座:40031575导柱:45260导套:45150583) 其他零件也从标准件中选取。3.7冲模结构设计3.7.1装配图根据模具总装图结构,冲压工艺要求的计算,设计出的落料冲孔模如图3-31、 上模座 2、导柱 3、导套 4、内六角螺钉 5、推杆 6、模柄7、圆形凸模 8、推板9、顶杆10、圆柱销 11、凸模垫板 12、凸模固定板 13、凹模垫板 14、腰形凸模 15、推件块16、落料凹模17、卸料板18、卸料橡胶 19、凹模垫板20、下模座21、卸料螺钉22、圆柱销23、凸凹模24、内六角螺钉25、弹性挡料销图3-3 落料冲孔模装配图3.7.2模具结构型式分析 根据工件可选用落料和冲孔复合模具。复合模是在压力机的一次行程内在模具的一个工位上完成两道或两道以上冲压工序的模具,是一种多工序冲压模具。复合模与单工序模相比,主要优点是生产效率和冲压件精度高;其缺点是模具结构复杂,不易制造。它适合精度要求较高的软材料或薄板料冲压件。图3.3为落料和冲孔的复合模。适用用于圆形工件。冲压时上模下行,使凸凹模22与落料凹模16、圆形冲头6和腰形凸模15接触,从而成型工件。上模回程后由推件块16和卸料板18将冲压件推出。3.7.3模具主要零部件的结构和设计1) 圆形凸模中间大孔为圆形,选用圆形凸模。凸模做成阶梯形,用以增加强度。凸模用凸模固定板和凸模垫板模座连接在一起,凸模垫板,凸模固定板用内六角螺钉与上模座连接在一起。2) 腰形凸模由于工件上孔位比较多,为保证冲裁精度,采用直通式凸模。凸模用柳接形式固定在凸模固定板上,凸模垫板,凸模固定板用内六角螺钉与上模座连接在一起。3) 凹模凹模由内六角螺钉和圆柱销固定在上模座上。刃口选用直筒形,刃口强度较高,刃磨后工作部分尺寸不变。为保证工件的平整性,在该凹模内安装护板,有利于提高冲压质量,适合冲压形状复杂的工件。最大缺点每次冲压后,工件或废料在凹模内,会增加孔壁磨损。4) 凸凹模凹模由内六角螺钉和圆柱销固定在下模座上。5) 卸料板部件设计(1) 弹性卸料板有一定的厚度,用螺栓和销钉固定在下模座上,能承受的卸料力比较大。固定卸料板和凸模的单边间隙,一般取0.10.5mm,但不小于0.05mm。固定卸料板厚度与冲裁力大小、卸料尺寸等有关,一般取510mm.。(2) 卸料橡胶计算采用橡胶块作为弹性元件。具有承受载荷比弹簧大,安全与安装调整方便等优点。橡胶块的选用包括决定其品种、高度及截面尺寸等等。a) 橡胶块品种的选择考虑到模具结构,选用四个圆筒形的聚氨酯橡胶,则每个橡胶所承受的预压力为:Fy=F卸料力/4=28103N/4=7103Nb) 确定橡胶的横截面积A。取hy=10%h0=0.1h0,查表3-359,得到P=1.1MPa,则A= Fy/P=7.675103N/1.1=6.98103(mm2)c) 橡胶块截面尺寸的计算选用直径为12mm的卸料螺钉,取橡胶上螺钉过孔的直径为 d=16mm,则橡胶外径D=mm=95mmd) 计算并校核橡胶块高度h0=(mm)=52(mm)因为h0/D=52/95=0.55,故所选橡胶符合要求。橡胶的安装高度ha=h0-hy=52-520.1=46.8(mm)卸料螺钉及其设置a) 螺纹长度虽短但与光杆段有台阶,可保证旋入弹性压力板后不易松动b) 螺钉长度使指光杆段长度且有公差要求,便于保证弹性卸料板工作平面与模面平行。c) 螺钉材料为45号钢且要求热处理硬度为3540HRC,以便保证螺钉有足够的强度,能够承受卸料过程中反复作用的拉应力。d) 卸料螺钉的长度的确定卸料螺钉A:L=43mm+22mm=60mm卸料螺钉B:L=43mm+22mm=60mme) 模座沉孔深度的计算h=20+3+10+15=98mm6) 导柱导套导柱和导套都是圆柱形,加工方便,容易装配,是模具行业应用最广泛的导向装置。导柱的直径一般在1660mm之间,长度L在90320mm之间,下部长度与下模板导柱孔采用过盈配合,配合时,孔径会收缩,所以导套过盈配合部分的孔径应比导套和导柱间隙配合孔径增大1mm。导住和导套为间隙配合,要求配合表面坚硬和耐磨,且有一定的强韧性,常用20号钢制作,表面经过渗碳淬火处理,硬度为HRC5862,渗碳层深度0.81.2mm。3.7.4模具的工作过程本套模具可完成落料、冲孔两个工序。条料送进时,有弹顶挡了销导向,冲首件是以目测定位,待冲第二个工件时,则用挡料销定位。模具工作时,用压力机的气垫压边,可获得较大的压边力,压力和行程的大小也容易调节,另外,可使模具结构简单。气垫压边是通过拖杆传到压边圈上进行压边的。工件制出后,上模上行,打杆和推件块起作用,把工件从凸凹模中推出。3.8小结本章对落料冲孔模进行了排样计算、冲压力计算、冲压设备选择、压力中心计算、模具工作部件设计、落料冲孔模装配图及模具工作过程。第四章 冲槽模工艺计算及模具结构设计4.1冲裁力计算平刃冲模冲裁时,冲裁力F0Lt,但考虑到模具刃口的磨损,模具间隙的波动,材料机械性能变化和材料厚度偏差等因素,实际所需冲裁力必须增大30,即:F=1.3F0=Ltb冲槽:查表2-102k1=0.05,由经验选取n=3,查表2-102k1=0.055冲槽力F冲:F冲=Ltb 得:729103N卸料力F卸:F卸=k 1F冲 得:36103N推件力F推:F推=nk 2F冲 得:10103NF0=F冲F卸F推F0=805103NF=1.3F0F=1047103N选择冲床的总压力冲槽的总压力:F总1= F=1047103N4.2压力机选择4.2.1冲压设备的选择原则冲压设备的选择主要是根据冲压工艺性质、生产批量大小、冲压件的几何形状、尺寸及精度要求等因素来确定的。冲压生产中常用的冲压设备种类很多,选择冲压设备时主要考虑下述因素:1) 冲压设备的类型和工作方式是否适用于应完成的工序;是否符合安全生产和环保的要求;2) 冲压设备的压力和功率是否满足应完成工序的需要;3) 冲压设备的装模高度、工作台面尺寸、行程等是否适合应完成工序所用的模具;4) 冲压设备的行程次数是否满足生产率的要求等。4.2.2选择压力机及压力机参数由表2-74查得,冲槽时的压力机应选标称压力为1250103N的开式双柱可倾压力机J23-125表4-1 开式可倾压力机J23-125主要技术参数 型号公称压力/KN滑块行程/mm滑块行程次数/nmin-1J23-125125014538最大闭合高度/mm闭合高度调节量/mm工作台尺寸/mm 长宽4801107101080垫板尺寸/mm模柄孔尺寸/mm厚度孔径直径深度10025060754.3 确定模具压力中心该制件形状规则,其压力中心就在其几何中心上,压力中心如图4-1图4-1 压力中心示意图4.4 凸、凹模刃口尺寸计算4.4.1刃口尺寸计算的一般原则1) 刃口尺寸应保证冲出合格零件2) 由于落料件的实际尺寸基本与凹模刃口尺寸一致,所以落料时应先计算凹模刃口尺寸,以获得合理的冲裁间隙值。而冲孔时孔的实际尺寸基本与凸模刃口尺寸一致,因此应先计算凸模刃口尺寸,合理冲裁间隙值依靠改变凹模刃口尺寸获得。3) 刃口磨损一些仍能冲出合格工件4) 随着冲裁件数量的增加,凸模与凹模的刃口在不断磨损,并不断改变刃口尺寸。只要磨损量不超过一定范围,模具应仍能冲出合格工件。5) 设计时应取最小合理冲裁间隙6) 随着凸模与凹模刃口磨损量的不断增大,冲裁间隙也将不断增大。所以设计模具时,冲裁间隙应取其允许的最小值Zmin。应注意到,凸模与凹模刃口尺寸的制造公差影响冲裁间隙的大小。所以刃口尺寸的计算与处理既要保证冲出合格的工件,又要保证合理的冲裁间隙值。4.4.2刃口尺寸计算方法常用的计算刃口尺寸方法有两种:一是凸模与凹模分别注出各自的基本尺寸及其公差,简称公差法制模;二是只有基准件(落料时为凹模,冲孔时为凸模)注出基本尺寸及其制造公差,而配作件(落料时为凸模,冲孔时为凹模)则只注与基准件相同的基本尺寸,不注公差,在技术要求中注明配作时应达到的合理冲裁间隙值Zmin,简称为配作法制模。对冲工件上宽度为3.2mm的槽采用凸、凹模配套加工的方法。以凸模为基准件,凸模磨损后,刃口部分尺寸都减小,属于B类尺寸B=3.2mm查表3-12得工件公差=0.3查表3-111得凸凹模的制造公差:=0.020表4-2 冲槽刃口尺寸计算 基本尺寸公差公式结果备注3.20.3mm配套保证双面间隙0.27mm-0.34mm4.5 确定凹模外形尺寸,选择标准凹模的轮廓尺寸,因其结构型式不一,受力状态各不相同,目前还不能用理论计算方法确定,在生产中,通常根据冲裁件尺寸和板料厚度,凭经验概略地加以计算。1) 凹模的外形结构与轮廓尺寸表4-3 凹模的外形结构与轮廓尺寸 项目公式结果取值备注凹模高度46.4mm50mm查表8-32k=0.20凹模壁厚c=1.5H8080凹模周界尺寸2802) 标准模架的选取根据凹模周界尺寸,D0=280mm,查表5-93选取滑动导向中间导柱圆形模架,确定模架的标准尺寸。其中,上模座:31550下模座:31560导柱:45230、50230导套:4512548、50125483) 其他零件也从标准件中选取。4.6冲模结构设计4.6.1装配图根据模具总装图结构,冲压工艺要求的计算,设计出的冲槽模如图4-2所示1、上模座 2、3、导套 4、卸料螺钉 5、内六角螺钉6、模柄 7、圆柱销8、凸模9、凸模垫板10、内六角螺钉11、圆柱销12、凸模固定板13、导柱14、导套15、橡胶16、卸料板17、护板 18、圆柱销19、下模座20、内六角螺钉 21、凹模垫板22、凹模 23、定位销22、凹模垫板 23、图4-2 冲槽模装配图4.6.2模具结构型式分析图4-2为冲槽模。适用于圆形工件。冲压时上模下行,使9个凸模8与凹模22接触,从而成型工件。上模回程后由卸料板16把工件推出。4.6.3模具主要零部件的结构和设计1) 凸模由于工件上槽位比较多,为保证冲裁精度,采用直通式凸模。凸模用柳接形式固定在凸模固定板上,凸模垫板,凸模固定板用内六角螺钉与上模座连接在一起。2) 凹模凹模由内六角螺钉和圆柱销固定在上模座上。刃口选用直筒形,刃口强度较高,刃磨后工作部分尺寸不变。为方便加工,凹模采用阶梯式,为保证工件的平整性,在该卸料板上安装了护板,有利于提高冲压质量,适合冲压形状复杂的工件。最大缺点每次冲压后,工件或废料在凹模内,会增加孔壁磨损。3) 卸料板部件设计(1) 弹性卸料板有一定的厚度,用螺栓和销钉固定在下模座上,能承受的卸料力比较大。固定卸料板和凸模的单边间隙,一般取0.10.5mm,但不小于0.05mm。固定卸料板厚度与冲裁力大小、卸料尺寸等有关,一般取510mm.。(2) 卸料橡胶计算采用橡胶块作为弹性元件。具有承受载荷比弹簧大,安全与安装调整方便等优点。橡胶块的选用包括决定其品种、高度及截面尺寸等等。a) 橡胶块品种的选择考虑到模具结构,选用四个圆筒形的聚氨酯橡胶,则每个橡胶所承受的预压力为:Fy=F卸料力/4=36103N/4=9103Nb) 确定橡胶的横截面积A。取hy=10%h0=0.1h0,查表3-359,得到P=1.1MPa,则A= Fy/P=7.675103N/1.1=7.30103(mm2)c) 橡胶块截面尺寸的计算选用直径为12mm的卸料螺钉,取橡胶上螺钉过孔的直径为 d=18mm,则橡胶外径D=mm=97mmd) 计算并校核橡胶块高度h0= (mm)=55(mm)因为h0/D=52/95=0.55,故所选橡胶符合要求。橡胶的安装高度ha=h0-hy=52-520.1=46.8(mm)卸料板弹性卸料板有一定的厚度,用螺栓和销钉固定在下模座上,能承受的卸料力比较大。固定卸料板和凸模的单边间隙,一般取0.10.5mm,但不小于0.05mm。固定卸料板厚度与冲裁力大小、卸料尺寸等有关,一般取510mm.。(3) 导柱导套导柱和导套都是圆柱形,加工方便,容易装配,是模具行业应用最广泛的导向装置。导柱的直径一般在1660mm之间,长度L在90320mm之间,下部长度与下模板导柱孔采用过盈配合,配合时,孔径会收缩,所以导套过盈配合部分的孔径应比导套和导柱间隙配合孔径增大1mm。导住和导套为间隙配合,要求配合表面坚硬和耐磨,且有一定的强韧性,常用20号钢制作,表面经过渗碳淬火处理,硬度为HRC5862,渗碳层深度0.81.2mm。4.6.4模具的工作过程本套模具可分别完成第二序冲槽和第三序冲槽两个工序。前一序工件送进时,用中间定位销和前端的圆柱销定位。模具工作时,用护板压紧工件,可获得较大的压力,保证工件的平整性,有利于提高冲压质量,适合冲压形状复杂的工件。最大缺点每次冲压后,工件或废料在凹模内,会增加孔壁磨损。工件制出后,上模上行,弹性卸料板起作用,把工件从凸凹模中推出。4.7小结本章对冲槽模进行了冲压力计算、冲压设备选择、压力中心计算、模具工作部件设计、冲槽模装配图及模具工作过程。第五章 冲压模具工件的机械加工5.1冲压工作零件的技术要求1) 保证凸、凹模尺寸精度和凸凹模之间的间隙均匀。2) 保证凸、凹模表面形状和位置精度。3) 表面光洁、刃口锋利、刃口部分的表面粗糙度为Ra0.4m,配合表面的粗糙度为Ra0.81.6m,其余为Ra6.3m。4) 凸、凹模工作部分要求是具有较高的硬度,耐磨性及良好的韧性,凹模工作部分的要求是硬度为6062HRC,凸模为5862RHC。铆式凸模采用高碳钢制造,配合部分不要求淬硬,工作部分采用局部淬火。5.2冲模工作零件的热处理冲模工作零件的毛坯通常采用退火,正火热处理,。目的主要是消除内应力,降低硬度以改善切削加工性能。冲模工作零件在精加工前要进行淬火和回火热处理,以提高其硬度和耐磨性。5.3冲模工作零件机械加工工艺过程5.3.1凸模加工工艺工程圆形凸模加工比较简单,热处理前毛坯经车削加工,配合面留适当磨削余量;热处理后,经外圆磨削而可以达到其技术要求。在加工中,可采用一次装夹或采用一定位基准安装加工的工艺措施来保证。其加工过工程为:下料锻造退火粗加工粗磨基准面
