　　　椭圆盖注射模成型总体方案包括确定模具的机构形式，型腔数目，制品成型的自动化程度，采用流道的形式（冷流道或热流道），制品的侧向型孔是同时成型还是后序加工，侧凹的脱模方式等。再然后明确注射成型机的型号和规则。只有确定采用什么型号和规则的注射成型机，在模具设计时才能对模具上与注射机有关的结构和尺寸的数据进行校核。检查制品的工艺性。对制品进行成型前的工艺性检查，以确认制品的各个细小部分是否均符合注射成型的工艺性条件。注射模设计审核要点：

　　　(1)模具的结构和基本参数是否与注射机规格匹配。

　　　(2)模具是否具有合模道向机构，机构设计是否合理。

　　　(3)分型面选择是否合理，有无产生飞边的可能，制品能否滞留在设有推出脱模机构的动模（或定模）一侧。

　　　(4)模腔的布置与浇注系统设计是否合理。浇口是否与塑料原料相适应，浇口位置是否恰当，浇口与流道的几何形状及尺寸是否合适，流动比数值是否合理。

　　　(5)成型零部件结构设计是否合理。

　　　(6)推出脱模机构与侧向分型或抽芯机构是否合理、安全和可靠。它们之间或它们与其它模具零部件之间有无干涉或碰撞的可能，脱模板（推板）是否会与凸模咬合。

　　　(7)是否需要排气结构，如果需要，其设置情况是否合理。

　　　(8)是否需要温度调节系统，如果需要，其热源和冷却方式是否合理。温控元件随是否足够，精度等级如何，寿命长短如何，加热和冷却介质的循环回路是否合理。

　　　(9)支承零部件结构设计是否合理。

　　　(10)外形尺寸能否保证安装，紧固方式选择是否合理可靠，安装用的螺栓孔是否与注射动、定模固定板上的螺孔位置一致，压板槽附近的固定板上是否有紧固用的螺孔。

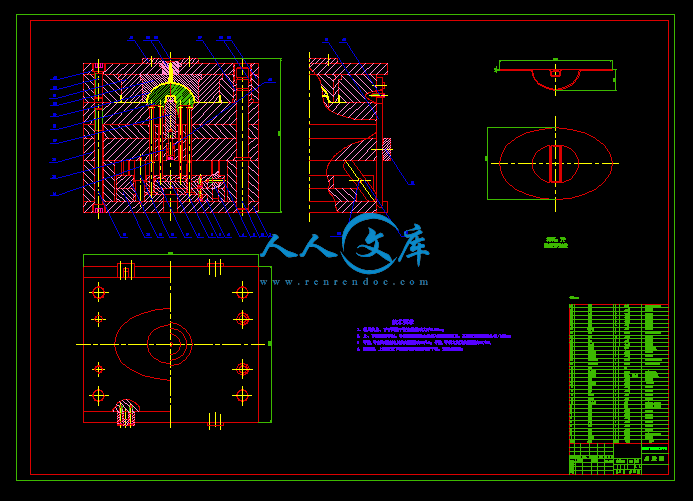

内容简介：: 实习总结班级：08模具-2 姓名：王凯学号：0810403228在江苏电久化有限公司实习了也近半年了，我学到了很多的知识，并积累了一些社会经验。在指导教师指导下独立完成此次的设计任务，编写符合要求的设计说明书。在课程设计工作中，我懂得了应综合运用多学科的理论、知识与技能，分析与解决工程问题。在毕业设计工作中，我还学习了依据课题任务进行资料的调查、收集、加工与整理和正确使用工具书；培养学生掌握有关工程设计的程序、方法与技术规范，提高工程设计计算、编写技术文件的能力；培养学生掌握实验、测试等科学研究的基本方法；锻炼学生分析与解决工程实际问题的能力。通过此次毕业设计，我学习和了解了机械加工过程中工艺和模具设计的一般过程，并对模具结构及其设计工作过程有了一个系统的认识。设计过程中要注意很多问题，积累了许多宝贵的设计经验。为我们在以后的工作中更快的融入社会中，更好的与之连接对我们走进社会，融入社会有着极大的帮助，更重要的是在这次设计过程中培养了我们认真、严谨、务实的专业精神。在过几个月我即将正式踏上工作岗位，这次学习正好为我的将来打下坚实的基础，让我更好的适应工作环境，同时也锻炼了我坚忍不拔、迎难而上的精神，锻炼了我发现问题、解决问题的能力，使我的专业知识和水平更加完善。江苏财经职业技术学院综合毕业实践说明书（论文）标题：椭圆盖注射模设计系别：机电工程系专业：模具设计与制造学号： 0810403228 姓名：王凯指导教师：陈青云 2011年05月 15日摘要要对椭圆盖注射模的设计，包括方案分析及确定、尺寸计算、模具结构计算等内容。编写时，力求符合设计步骤，详细说明了塑料注射模具设计的方法，以及各种参数的具体计算方法，如塑件的成型工艺，型腔及型芯的计算，塑料脱模机构的设计，调温系统的设计等。关键词：注射模；脱模机构；结构设计目录摘要1目录2引言31塑件及材料分析41.1塑件分析41.2塑件的成型51.3塑件成型的工艺参数51.4选择注射机的型号规格62模具结构设计72.1分型面72.2型腔布局72.3浇注系统设计72.4排气系统设计82.5成型零件设计92.6脱模机构设计182.7模温调节与冷却系统设计242.8其它设计272.9模具装配图30结束语32致谢33参考文献34 椭圆盖注射模引言椭圆盖注射模成型总体方案包括确定模具的机构形式，型腔数目，制品成型的自动化程度，采用流道的形式（冷流道或热流道），制品的侧向型孔是同时成型还是后序加工，侧凹的脱模方式等。再然后明确注射成型机的型号和规则。只有确定采用什么型号和规则的注射成型机，在模具设计时才能对模具上与注射机有关的结构和尺寸的数据进行校核。检查制品的工艺性。对制品进行成型前的工艺性检查，以确认制品的各个细小部分是否均符合注射成型的工艺性条件。注射模设计审核要点：(1)模具的结构和基本参数是否与注射机规格匹配。(2)模具是否具有合模道向机构，机构设计是否合理。(3)分型面选择是否合理，有无产生飞边的可能，制品能否滞留在设有推出脱模机构的动模（或定模）一侧。(4)模腔的布置与浇注系统设计是否合理。浇口是否与塑料原料相适应，浇口位置是否恰当，浇口与流道的几何形状及尺寸是否合适，流动比数值是否合理。(5)成型零部件结构设计是否合理。(6)推出脱模机构与侧向分型或抽芯机构是否合理、安全和可靠。它们之间或它们与其它模具零部件之间有无干涉或碰撞的可能，脱模板（推板）是否会与凸模咬合。(7)是否需要排气结构，如果需要，其设置情况是否合理。(8)是否需要温度调节系统，如果需要，其热源和冷却方式是否合理。温控元件随是否足够，精度等级如何，寿命长短如何，加热和冷却介质的循环回路是否合理。(9)支承零部件结构设计是否合理。(10)外形尺寸能否保证安装，紧固方式选择是否合理可靠，安装用的螺栓孔是否与注射动、定模固定板上的螺孔位置一致，压板槽附近的固定板上是否有紧固用的螺孔。1塑件及材料分析1.1塑件分析（1）件选用聚丙烯（PP），聚丙烯有以下优点：聚丙烯有极低的密度，是大品种塑料中最轻的一种；优良的耐化学药品性和耐疲劳性，在室温下溶剂不能溶剂PP，另外耐热性较高，对80%硫酸可耐100；若无外力作用，制品150也不会变形；耐高频电绝缘性好，在潮湿的环境中也具有良好的电绝缘性；优良的力学性能，包括拉伸强度，压缩强度，突出的刚性和耐弯曲疲劳性能；但是聚丙烯的耐冲击性差，尤其是低温冲击性差，对缺口十分敏感。总上所述，本塑件用做瓶盖，应使用具有耐化学药品性和耐疲劳性的的材料，由于本塑件是瓶盖，会经常抽拔，故材料的力学性能要优良，所以的材料选用聚丙烯（PP）。由于聚丙烯的耐冲击性差，故塑件外形设计为椭圆形以防止缺口的形成。由于本塑件是瓶盖，所以制造精度要高一些，查阅有关手册，本塑件取IT4级。（2）聚丙烯（PP）的物理及力学性能：表1-1聚丙烯（PP）的物理及力学性能密度/( g/cm3)09断裂伸长率/%200700熔点/165170弯曲强度/MPa49588脆折点/-10弹性模量/MPa9809800拉伸强度/MPa294缺口冲击模量510（3）塑件的体积,质量及正投影面积体积：塑件饿体积由环形椭圆环面体、近似椭圆的半椭圆球面体、椭圆边框环把手四部分体积组成，塑件厚度t=1.5mm。椭圆环面的体积V= t （ab/4）（1-1） = 1.5 x （3.14 x 205 x 130 4） = 31380.38mm椭圆半球体体积：由于椭圆体积计算异常烦琐，该椭圆半球近似半圆体，所以椭圆半球体积按正圆体公式计算。由于椭圆体积计算异常烦琐半径却均值为40mm。体积略偏小，再适当增加即可。 V = 3/4 x x（40-38.5） 2 （1-2） = 8164.05 mm 把手体积 V = 1.5 x 40 x 70 （1-3） = 4200 mm椭圆环面缺口体积：V = t （ab/4）（1-4） = 1.5 x （3.14 x 85 x 70 4） = 7006.13 mm塑件的总体积为： V = V+ V + V - V （1-5）=36738.3 mm 40 cm 塑件的质量M = V （1-6）= 40 x 0.9= 36 g 塑件的正投影面积：即为椭圆面的面积S = ab/4 （1-7） = x 204 x 130 4 =20818.2 mm 210cm1.2塑件的成型本塑件采用材料聚丙烯（PP），属于热塑性塑料，指定采用注射成型，故本塑件采用注射成型。1.3塑件成型的工艺参数37由塑件材料聚丙烯（PP）查表取工艺参数：表1-2工艺参数料筒温度/：后段160180 中段180200 前段200220模具的温度： 8090注射压力MPa： 70100注射时间t/s： 2060保压时间t/s： 03冷却时间t/s： 2090总生产时间t/s： 501601.4选择注射机的型号规格（1）注射机额定注射量m，由于没有限定设备，所以每次注射量不超过最大注射量的80%，即： n = （0.8 m - m）/ m （1-8）式中 n 型腔数； m 浇注系统重量（g）；m 塑件重量（g）；m 注射机额定注射量（g）。估算浇注系统体积V，根据浇注系统初步设计方案，进行估算： V= 1/3 x 35 x （2 x2 + 2x3 + 3x3）（1-9）= 700 mm 1 cm则浇注系统的塑料重量： m= V = 1 x 0.7 1g设n=1 ，则得： m =（ m+ m）/ 0.8 = （36+1） 0.8 50g从计算结构，并根据塑料注射机技术规格，结合初步估算模具尺寸，选用SZ100/60型注射机。（2）根据塑件精度，由于该塑件为瓶盖，要求精度高，另外该塑件形状复杂，尺寸较大，故采用单型腔 n=1。综上所述，本塑件的模具设计为一模一腔。2模具结构设计模具的结构应能发挥成型设备的能力，最大限度地满足塑件的工艺技术要求和生产经济性要求，本塑件的模具结构从以下几个方面分析。2.1分型面分型面的选择原则：（1）便于塑件脱模，在开模时尽量使塑件留在动模内，应有利于侧面分型和抽芯，应合理安排塑在型腔中的方位；（2）考虑好保证塑件的外观不遭损坏；（3）尽力保证塑件尺寸的精度要求（如同心度等）；（4）有利于排气；（5）尽量使模具加工方便。2.2型腔布局本塑件由于采用单型腔，故没有分流道，而直接有主流道连接浇口进行塑料的注射。从塑件图可以看到该塑件为中心对称椭圆盖，为了塑料浇注均匀、平衡，所以浇口的位置取在与塑件对称中心轴线重合位置。2.3浇注系统设计浇注系统对注射成型周期和塑件质量都有直接影响，浇注系统的设计应遵循以下原则：在型腔布局方面给尽可能采用平衡式布置，以便平衡分流道；型腔布置和浇口开设部位力求对称，防止模具承受偏载而产生溢料现象；型腔排列要尽可能紧凑，以减小模具外形尺寸；热量及压力损失要小，因此浇注系统流程应尽量短，断面尺寸尽可能大，尽量减少弯折，表面粗糙度要低；确保均衡进料，即分流道尽可能采用平衡式布置；在满足型腔充满的前提下，塑料损耗要少；消除冷料，防止“冷料”进入型腔而影响塑件质量；避免塑件出现缺陷，避免熔体出现充填不足或塑件出现气孔、缩孔、残余应力、翘曲变形或尺寸偏差过大以及塑料流将嵌件冲压位移或变形等各种成型不良现象；塑件外观质量要好，做到去处修整浇口方便，浇口痕迹无损塑件的美观和使用；尽可能使塑件不进行或少进行后加工，成型周期短，效率高；大多数热塑性塑料熔体的假塑性行为特性，应予充分利用。（1）浇口的样式及尺寸本模具采用单型腔模成型，由前页所述，采用主流道型浇口，塑料熔体直接流入型腔，这样压力损失小，进料速度快，成型容易；另外，传递压力好，保压补缩作用强，简化模具结构，制造方便。查SZ100/60型注射机参数表，得：喷嘴口直径 = 3.5mm；塑件厚度 t = 1.5mm；由经验数据公式得：浇口小端面直径 d = + （0.51.0）（2-1）= 3.5 + 0.5 = 4mma = 2 6， r = 1 3 ， D=6mm ， L 60;本设计中，浇口由于结构限制，分为部分，两部分之间有密封圈密封防止溢料。在定模板座部分浇口长20mm，在行腔板部分浇口（在型腔壁厚度校核后）长25mm，共长L = 45mm。为了便于加工，在定模座板和型腔板衔接棉初断面尺寸直径取5mm。（2）浇口套浇口套一般为标准件，使用浇口套模具有利于安装，更换方便，浇口套不用自己抛光，减少加工工序。本设计中，浇口套的尺寸为直径30mm，高23mm，其中套在定模座板上的肩台直径40mm，高5mm。浇口套与喷嘴配合的圆凹槽深3mm，直径18mm。2.4排气系统设计（1）溢流模具设计时应注意防止设计缺陷而造成在塑件加工时有溢流现象的产生。这是就要注意模具的表面精度是否合理，密封是否严密等。（2）排气在注射成型过程中，模具内除了型腔和浇注系统中原有的空气外，还有塑料受热或凝固产生的低分子挥发气体，这些气体若不能顺利排出，则可能因填充时气体被压缩而产生高温，引起塑件局部炭化烧焦，或使塑件产生气泡，或使塑料溶接不良而引起缺陷。注射模的排气方式，大多数情况下是利用模具分型面或配合间隙自然排气。只有在特殊情况下采用开始排气槽的排气方式。由本塑件的尺寸可以看出，塑件的厚度只有1.5mm，属于薄壁件，另外塑件的正投影面积有208cm，限度塑件厚度来说，属于大面积的的塑件，所以注射过程中，利用分型面自然排气就可以达到排气的效果，所以本设计不设计排气结构。2.5成型零件设计塑料在成型加工过程中，用来填充塑料熔体以成型制品的空间称为型腔。而构成这个型腔的零件叫做成型零件。结合本设计的模具结构，成型零件包括凹模、凸模、型腔内外镶件、近似半圆的椭圆型芯。（1）凸、凹模设计、尺寸计算及型腔的刚度强度校核由于本塑件外形带有椭圆形腔有突出圆环，以及形状复杂的把手，所以该模具的凹模设计为镶嵌式凹模，这样凹模便于加工成型，局部损坏容易更换。型腔壁厚和底版厚度的计算在注射成型过程中，型腔主要承受塑料熔体的压力，因此模具型腔应该具有足够的强度和刚度。型腔内镶件侧壁厚度s 按刚度条件计算得： s r （0.75rp+E）/ (E-1.25rp)1/2 -1 （2-2） = 40 x (0.75x40x30 + 2.1x105x0.03)(2.1x105x0.03 1.25x40x30)1/2 - 1 = 8.99按强度条件计算: s r /( -2p)1/2 -1 （2-3） = 40 x 2500(2500-2x30)1/2 - 1 = 0.49由于型腔内镶件其四周还有外镶件过盈配合,综合刚度和强度的校核结果, 型腔内镶件策壁厚度取 s = 6mm.，外镶件厚度为长、短轴分别为177、103和100、85组成的椭圆环。由以上计算的结果，当s=15时为型腔内镶件椭圆顶部的壁厚，那么型腔板的厚度为型腔深度35mm与壁厚15mm之和，为h = 50mm。动模型腔侧壁厚度强度校核按照注射成型模具型腔侧壁厚度经验公式 s = 0.2L + 0.17 （2-4） = 204x0.2+0.17 = 40.97mm侧壁厚度S长、S 短按刚度条件校核分别得：S长 = S 短 1.15ph/(E) （2-5）= 1.1530x1.5(2.1x10x0.03) = 0.433mm按强度条件计算:S长 r/( -2p) -1 （2-6）= 102x2500(2500-2x30) -1 = 1.246mmS 短 r/( -2p) -1 （2-7）= 65x2500(2500-2x30) -1 = 0.794mm根据厚度尺寸和校核结构，侧壁厚度s =40.97mm 合适，故本模具型腔侧壁厚度 s =50mm，另外动模板厚度S也取 S =50 mm.式中 E模具材料的弹性模量（MPa），碳钢为2.1x x10；p型腔压力，一般取2540MPa，本设计计算中统一取 p = 30 MPa；刚度条件，即允许变形量（mm），查表=0.0250.04，本设计计算中统一取值， = 0.03；模具材料的许用压力（MPa），一般合金模具钢许用压力为21002800MPa，本设计计算中统一取值 = 2500MPa；r型腔半径尺寸，由于本模具型腔为椭圆形，半径取的是约值，或长、短轴分别计算；（2）凸、凹模尺寸计算型腔内镶件尺寸计算：由于没有说明塑件公差等级，查有关手册查到该塑件的公差等级为IT4级，按照该精度查到长轴尺寸88、短轴尺寸73、和深度尺寸35的公差分别为0.01mm、0.008mm、0.007mm，所以三个尺寸分别标为880 -0.01mm、730 -0.008mm、350 -0.007 .长、短轴径向尺寸和深度计算，x = 3/4、x=2/3L = （Ls+LsScp-x）+z 0 （2-8） = （88+88x0.02-3/4x0.01）+（1/4x0.01） 0 mm= 89.7525+0.0025 0mm 90+0.003 0mmL = （Ls+LsScp-x）+z 0 （2-9）= （73+73x0.02-3/4x0.008）+（1/4x0.008） 0 mm =74.454+0.002 0 mm74.5+0.002 0mmH = （Hs+HsScp-x）+z 0 （2-10） = （35+35x0.02-3/4x0.007）+（1/3x0.007） 0mm = 35.69475+0.00233 0mm 35.70+0.002 0mm型腔内镶件简图2-1如下：图2-1型腔内镶件简图型腔外镶件尺寸计算：按照精度IT4级查到长轴尺寸177mm相对椭圆环型腔为12mm、短轴尺寸103mm相对椭圆环型腔为12mm、和深度尺寸12的公差分别为0.012mm、0.01mm、0.005mm，所以三个尺寸分别标为177+0.012 0 mm、103+0.01 0 mm、12+0.005 0 mm。长、短轴径向尺寸和深度计算：x = 3/4、x=2/3L = （Ls+LsScp+x） 0 +z （2-11）= （177+12x0.02+0.75x0.012） 0 -（1/4x0.012）mm=177.249 0 -0.003mm177.200 -0.003mmL = （Ls+LsScp+x） 0 +z （2-12）= （103+12x0.02+0.75x0.01） 0 -（1/4x0.01）mm=103.2475 0 +0.0025mm103.200 +0.003mm型腔外镶件简图2-2如下：图2-2型腔外镶件简图型腔板成型部位尺寸计算：按照精度IT4级查到长轴尺寸180mm相对外镶件为12mm、短轴尺寸106mm相对外镶件为12mm、和深度尺寸12的公差分别为0.014mm、0.01mm、0.005mm，所以三个尺寸分别标为1800 -0.014mm、1060 -0.01mm、120 -0.005mm.长、短轴径向尺寸和深度计算：x = 3/4、x=2/3L = （Ls+LsScp-x）+z 0 （2-13）= （180+12x0.02-3/4x0.014）+（1/4x0.014） 0 mm= 180.2302+0.0035 0mm180.20+0.004 0mm型腔板成型部位型腔外镶件简图2-3如下：图2-3型腔板成型部位尺寸L = （Ls+LsScp-x）+z 0 （2-14）= （106+12x0.02-3/4x0.01）+（1/4x0.01） 0mm=106.2325+0.0025 0mm106.20+0.003 0mmH = （Hs+HsScp-x）+z 0 （2-15） = （12+12x0.02-3/4x0.005）+（1/3x0.005） 0mm=12.23625+0.00167 0 mm12.20+0.002 0 mm 动模型腔尺寸计算：按照精度IT4级查到长轴尺寸204mm、短轴尺寸130mm、和深度尺寸1.5mm的公差分别为0.014mm、0.012mm、0.003mm，所以三个尺寸分别标为2040 -0.014mm、1300 -0.012mm、1.50 -0.003mm.长、短轴径向尺寸和深度计算，x = 3/4、x=2/3L = （Ls+LsScp-x）+z 0 （2-16）= （204+204x0.02-0.75x0.014）+（1/4x0.014） 0 mm=208.0695+0.0035 0mm208.00+0.004 0mmL = （Ls+LsScp-x）+z 0 （2-17） = （130+130x0.02-0.75x0.012）+（1/4x0.012） 0mm=132.591+0.003 0 mm132.60+0.003 0 mmH = （Hs+HsScp-x）+z 0 （2-18）= （1.5+1.5x0.02-0.75x0.003）+（1/3x0.003） 0mm=1.52775+0.001 0mm1.53+0.001 0mm动模型腔简图2-4如下：图2-4动模型腔简图半椭圆球型芯尺寸计算按照精度IT4级查到长轴尺寸85mm，短轴尺寸70mm，和成型所需高度尺寸35mm的公差分别为0.010mm、0.008mm、0.007mm，所以三个尺寸分别标为85+0.010 0 mm、70+0.008 0 mm、35+0.007 0 mm.长、短轴径向尺寸和深度计算，x = 3/4、x=2/3L = （Ls+LsScp+x） 0 +z （2-19）= （85+85x0.02+0.75x0.010） 0 -（1/4x0.010）mm=86.7075 0 -0.0025mm86.700 -0.003mmL = （Ls+LsScp+x） 0 +z （2-20）= （70+70x0.02+0.75x0.008） 0 -（1/4x0.008）mm=71.406 0 +0.002mm71.40 0 -0.002mmL = （Ls+LsScp+x） 0 -z （2-21）= （35+35x0.02+3/4x0.007 0 -（1/4x0.0007）mm=35.70525 0 -0.00175mm35.70 0 -0.002mm手柄成型部位尺寸计算按照精度IT4级查到手柄尺寸宽18mm、尺寸和高度尺寸15mm的公差均为0.005mm，所以两个尺寸分别标为180 -0.005mm、150 -0.005mm。宽度和高度的尺寸计算中，x = 3/4、x=2/3L = （Ls+LsScp-x）+z 0 （2-22） = （18+18x0.02-0.75x0.005）+（1/4x0.005） 0 mm=18.35625+0.00125 0mm18.36+0.001 0mmH = （Ls+LsScp-x）+z 0 （2-23） = （15+15x0.02-0.75x0.005）+（1/4x0.005） 0mm=15.29625+0.00125 0 mm15.30+0.001 0 mm半椭圆球型芯简图2-5如下：图2-5半椭圆球型芯简图注：Scp塑料平均收缩率，聚丙烯塑料的平均收缩率为1.0%2.5%，本设计计算中，塑料平均收缩率统一取 Scp = 2.0% = 0.02；塑件公差；X修正系数，一般为1/23/4，公差值大取小值，对中小型塑件一般取3/4，本设计的计算中，修正系数统一取x = 3/4；x修正系数，一般为1/22/3，当制品尺寸较大、精度比较低时取小值，反之取大值，本设计的计算中，修正系数统一取x= 2/3；Lm型腔或型芯径向尺寸（mm）；Hm型腔深度（mm）；Ls塑件外形基本尺寸（mm）；Hs塑件高度基本尺寸（mm）；（3）动模垫板厚度按照注射成型模具动模垫板厚度经验公式计算 h = 0.12L = 0.12 x 204 = 24.48 mm故：动模垫板厚度h = 25 mm.（4）矩形型芯的尺寸动模板厚 S = 40mm，动模垫板厚 h = 25mm，已经把手的外形尺寸可以得到矩形型芯的尺寸：高度 H = 40 + 25 + 12 = 77mm 厚度 h = 18mm按照精度IT4级查到塑件长、宽尺寸18mm、15mm、和深度尺寸12的公差均为0.005mm，所以三个尺寸分别标为18+0.005 0 mm、15+0.005 0 mm、12+0.005 0 mm.长、宽径向尺寸和深度计算，x = 3/4、x=2/3L = （L+ LScp+x） 0 +z （2-24）= （18+18x0.02+0.75x0.005） 0 -（1/4x0.005）mm=18.363 0 -0.00125mm18.40 0 -0.001mmL = （L+ LScp+x） 0 +z （2-25）= （15+15x0.02+0.75x0.005） 0 -（1/4x0.005）mm=15.303 0 -0.00125mm15.30 0 -0.001mmH = （H+ HScp+x） 0 +z （2-26）= （12+12x0.02+0.67x0.005） 0 -（1/3x0.005）mm= 12.24335 0 -0.00167 mm 12.200 -0.002 mm矩形型芯简图2-6如下：图2-6矩形型芯简图2.6脱模机构设计脱模机构设计原则：结构可靠：机械的运动准确、可靠、灵活，并有足够的刚度和强度。保证塑件不变形、不损坏。保证塑件外观良好。尽量使塑件留在动模一边，以便借助于开模力驱动脱模装置，完成脱模动作。（1）脱模力的计算脱模力是指塑件从型芯上脱出时所需克服的阻力。本模具设计为两次脱模，第一次是将芯轴顶离动模板，使半球型芯有回转余地，第二次是顶杆前移而拉杆不动，拉杆相对芯轴产生一个力矩，实现半球型芯的回转脱模，有限位支柱限制副顶板移动，这个过程芯轴相对顶杆为浮动，所以将拉杆设计成摆动形式。第一次顶出脱模力的计算塑件包紧型芯的侧面积A （mm）：A = hC （2-27）= 1.5 x 1.5（a+b）-srp（ab） = 1.5 x 3.14x1.5x（204+130）-srp（204x130）= 1592.688 mm1600 mmF = pA （2-28）= 8 x 1600= 12800 NF = F（fcosa-sina）（2-29）= 12800 x （0.5x1 0）= 6400 NF = 0.1A （2-30）= 0.1 x 1600 = 160 N总脱模力F的结果为： F = F + F （2-31）= 6400 + 160 = 6560 N 7000 N 第二次顶出脱模力的计算塑件包紧型芯的侧面积（近似椭圆，按照半径40的球计算）A （mm）：A = 4R/2 （2-32）=4 x 3.14 x 40 2 = 10048 mmF = pA （2-33）= 8 x 10048 = 80384 NF = F（fcosa-sina）（2-34）= 80384 x （0.5x1 0）= 40192 N F = 0.1A （2-35）= 0.1 x 10048 = 1004.8 N总脱模力F的结果为：F = F + F （2-36）= 40192 + 1004.8 = 41196.8 N 42000 N矩形型芯脱模力计算F = 8tELcos（f-tg）/（1-）K + 10B （2-37）= 8x1.5x1.65x10x0.02x15xcos1x（0.1-tg1）（1-0.43）x1.0087 + 10x3 = 5014.50 N（2）顶杆的尺寸、校核顶杆的位移尺寸设计椭圆型芯在合模没有顶出时在动模板以下 5mm，顶杆顶出后在动模板以上10mm.根据椭圆型芯的位移距离，可以得到顶杆位移的第一个阶段的距离为 L = 15mm.当顶杆第一阶段顶出完成后，第二阶段的顶出是为了椭圆型芯旋转出椭圆型腔。如上图所示：L = L，当L旋转到L 1状态时，椭圆型芯完全旋转出型腔，L= L 35 （2-38）= sprt（42+ 35） - 35 = 20mm；所以当椭圆型芯完全旋转出椭圆型腔顶杆需再顶出 L = 24x2042 （2-39）= 11.428mm 12mm.所以顶杆的位移总量为 L = L+ L （2-40）= 15 + 12 = 27 mm.同时得到顶杆固定板到托板之间的距离为 h = L = 27mm.有上可得，顶杆的长度为顶杆固定板与托板的间距27mm，垫板厚25mm，托板厚40mm，和动模板厚40mm之和，减去顶杆在动模板以下的5mm.顶杆总长度 L = 27 + 25 + 40 + 40 5 = 127mm 顶杆的尺寸确定和校核当设计使用2根顶杆的来顶出脱模的时，假设顶杆为圆形件，先求直径；d= L F/（nE）（2-41） = 127x （7000+5000）（2x2.1x10） = 4.65mm若用d=5mm的直径顶杆,材料为45#钢，校核如下： = 4 F/（nd）（2-42）= 4x7000 （2x3.14x5） = 178.34 MPa 320MPa所以当顶杆d=5mm时，符合要求。但是为了工作平稳，顶杆不取圆柱形，结合d=5mm尺寸，顶杆去厚度5mm，宽度10mm的圆头矩形。（3）拉杆的尺寸和结构由于本模具的脱模过程中，第一次脱模时，用拉杆将芯轴顶离动模板，使半椭圆球型型芯有回转余地，这是完成第二次脱模时，顶杆前移而拉杆就不动，拉杆相对芯轴产生一个力矩，实现半椭圆球型芯的回转脱模，当拉杆顶芯轴的时候，即同顶杆的顶出量相同，也是15mm后，由限位支柱限制副顶板移动，这个过程中，芯轴相对顶杆为浮动，所以就将拉杆设计为摆动形式。根据上述的拉杆工作原理和过程，计算了拉杆的外形尺寸：假设拉杆为圆柱件，先求其直径，已知设计的拉杆数目为2根。根据公式和拉杆数目得 d = sprt2F/（）（2-43）= sprt2x42000（3.14x2500） = 6.68参考假设值d = 6.68的结果，为了半椭圆型芯在脱模过程中，旋转时能够平稳，采用圆头矩形，厚度为7mm，宽度为30mm。由于拉杆的结构为摆动形式，所以拉杆就有销轴连接的两部分组成，连接部分设计为齿形连接。由于拉杆和顶杆结构相似，有顶杆的尺寸计算结构结合拉杆本身在模具结构中的位置，拉杆和拉杆座的总长度为163mm，其中固定在副顶板一端的拉杆座长度为63mm，连接芯轴的一段拉杆座长为100mm，另加连接部分为7mm，共107mm。连接部分拉杆和栏杆座均为直径7的半圆，栏杆部分有2个，宽度为7，栏杆座部分有3个，宽度为5mm，交错连接，并有轴销定位。综合拉杆摆动时受力情况和尺寸，轴销选用直径3，长30mm，其中螺纹长6mm。（4）杠杆复位机构为了避免合模时椭圆半球型芯与型腔内镶件接触造成檫伤，设计采用杠杆和楔杆使顶出系统先复位。杠杆由杠杆的作用和其在整套模具机构尺寸得到，杠杆在使顶出系统复位的过程中，顶出系统的位移量限制在27mm以下，所以杠杆的一般一半长应为27mm加上轴销固定部分主顶板厚度的一半12mm，故杠杆的一半长为39mm，但是当一半长恰好为39mm时，杠杆就会和托板和主顶板相互垂直而造成“顶死”现象就不能继续工作，严重还会损坏模具，所以半长应大于39mm，设计开模厚杠杆和托板的夹角为60，计算杠杆半长 L = 39 /sin60 = 45.03mm，故取杠杆的半长L=45mm。与楔杆相互作用的一半杠杆，转动范围只有主顶板厚度的一半12mm，加上副顶板厚度24mm，为36mm，当杠杆与动模座板夹角60时，杠杆长41.56mm，取L=45mm。杠杆在使顶出系统复位时，模具空载，复位力很小，故杠杆尺寸不必校核，根据模具整体尺寸比较，杠杆选用圆头矩形，厚、宽均为10mm，长度经前面计算L = L +L = 85mm。楔杆楔杆的作用是拨动杠杆，由于杠杆复位所需力不大，所以楔杆受力也不大，又有挡块导向，所以楔杆强度也可不必校核，尺寸根据整套模具结构选用适当即可。为了楔杆完全与杠杆端面重合使工作平稳，楔杆一头为楔形并倒圆角，厚、宽均为10mm。楔杆若能正常工作，长度应该大于 235mm，小于250mm，本设计楔杆长度为 L = 240mm. 楔杆与杠杆中心的间距为了杠杆和楔杆能顺利工作，经计算，当楔杆与杠杆完全作用，杠杆能将顶出系统完全复位成60左右时，杠杆轴销中心到楔杆中心的间距为 S = 30mm. 杠杆轴销中心到主顶板边缘的距离为25mm。轴销综合杠杆和楔杆的受力情况和尺寸，轴销选用直径8，长29.5mm，其中螺纹长7mm。轴销草图如下：（5）限位螺钉及弹簧的确定限位螺钉和弹簧的作用是当成型部位的矩形型芯滑动的时候限制和先行复位。限位螺钉根据矩形型芯的外形尺寸18x70x75.5mm，选定标准件8的螺钉，其中限位螺钉的长度L=48mm。弹簧参数的确定由型芯复位时所需的里仅为矩形型芯和行腔板、托板之间的摩擦阻力所以所需力很小，弹簧受力大小可以忽略，弹簧的参数适当即可，设计弹簧数为n=3。参照托板间预留的间隙15mm和限位螺钉的直径为8mm，选取弹簧的规格为： d = 1mm，D=10mm，t = 4.94mm，极限工作负荷Fj=35.2mm，弹簧高h=21mm。（6）限位支柱的尺寸为固定位置确定限位支柱的作用是当拉杆移动到指定为位置时，限制连接拉杆的副顶板在继续前移以达到顺利脱模的目的。限位支柱在模具中不受外力作用，由上、下不同直径的圆柱构成。在脱模的过程中，拉杆上下位移的总量为15mm，所以限位支柱就是限制副顶板超过该距离，根据模具的尺寸结构得到副顶板到限位支柱的“台阶”处，也就是限制副顶板运动的地方的距离为15mm。由此可以可以得到不同直径的限位支柱两段的长度分别为大直径段长36mm，小直径段长39mm。大直径段的直径定为20mm，小直径段的直径定为16mm。限位支柱有两头各有一个直径4mm，高4mm的圆柱台定位，以使限位支柱固定。图2-7限位支柱样式简图图2-7限位支柱限位支柱共4个，尺寸相同。限位支柱的中心线到顶板的边界的距离分别是42mm和50mm，其中离靠支撑条一边的距离为42mm。（7）主顶板与副顶版所用螺钉的选取和固定位置确定主顶板和副顶板托板的固定均选用5的标准内六角圆柱螺钉，螺钉长度为15mm。主顶板的托板固定和副顶板的托板固定均使用6个螺钉。固定螺钉中心到各顶板的边距为15mm和43mm，其中43mm为螺钉到靠杠杆槽的一边的边距。（8）托板、挡块和垫板的尺寸确定由的选定中，限位螺钉和弹簧的尺寸预定托板的厚度为40mm。挡块是楔杆工作过程中，导正楔杆导向的装置，楔杆由于要拨动杠杆，所以挡块一定程度上也受楔杆径向作用力，也可以做为保护楔杆的作用。楔杆的宽度为10mm，每个挡块由2个6的螺钉与脱板固定，所以确定挡块的宽度为30mm，厚度20mm。垫板和矩形型芯过盈配合并且有限位螺钉连接，为了矩形型芯固定的稳定和限位螺钉的紧固，垫板的厚度定为25mm。 2.7模温调节与冷却系统设计塑料在成型过程中，模具温度会直接影响塑料的充模、定型、成型周期和塑件质量。所以模具上需要设置温度调节系统以达到理想的温度要求，温度调节系统又可分为冷却系统和加热系统两类。冷却系统设计原则：尽量保证塑料收缩均匀，维持模具的热平衡；冷月水孔的数量越多，孔径越大，则对塑件的冷却效果越均匀；进可能使冷却水孔至型腔表面的距离相等；浇口处加强冷却；应降低进水与出水的温差，使进水与出水的温差不大于5；合理选择冷却水道形式和确定冷却水管接头位置；冷却谁管道尽量避免与模具上其他机构发生干涉现象，冷水管道进出接头应埋入模板内。查表得到材料聚丙烯（PP）的成型温度Ts、模具温度Tm和脱模温度Te的参数分别为：Ts = 160260 、Tm = 4060、Te = 60100.冷却介质有冷却水和压缩空气，由于水的热容量大，传热系数大，成本低，所以本模具也设计使用冷却水达到冷却目的。（1）冷却系统计算单位时间内从型腔散发的总热量每次需要的注射量（Kg）G = nG + G （2-44）= 1 x 0.036 + 0.001 = 0.037Kg确定生产周期（s）查塑料成型参数表得：生产周期 t = 50 160 s ；本设计去生产周期 t = 120s.聚丙烯单位热流量Qs （KJ/Kg）查塑料性质参数表得：热流量Qs = 586 KJ/Kg.每小时需要注射的次数（N/次） N = 3600/t = 3600 120 = 30次每小时的注射量（Kg/h） W = NG = 30 x 0.037 = 1.11 Kg/h求从型腔内发出的总热量（KJ/h） Q = NGQs (2-45)= 30 x 0.037 x 586 = 650.46 KJ/h 求模具表面空气对流所散去的热量Q 自然对流时的传热系数a，单位为 W/（mK）当0 Tav 300 时，计算系数，按如下经验公式计算： = 1.1630.25 + 360/（Tav+300）（2-46）= 1.163 x 0.25 + 360（90+300） = 1.364 a =（Tav Tr）1/3 （2-47） = 1.364 x （90 25）1/3 = 5.484 W/（mK）式中Tav 、Tr分别为模具平均温度和室温，查表分别取Tav=90和Tr=25；能够发生对流的模具表面积，单位为m；模具整体长、宽、高约300mm、200mm、300mm，加上凸、凹面等，所以模具四周与空气接触的侧表面积 Amc 0.55 m。分型面的面积 Amf 0.06m 型腔的表面积 Am = 1.5L + 4r+ 4ab/4 r （2-48）= 1.5x507.23 + 4x3.14x40= 27434.23mm 0.0274m.其中L为椭圆周长L1.5（a+b）-sprt（ab），r为椭圆半球近似球形的半径，a、b分别为椭圆的长轴和短轴。开模率 =t-（t+t）/t （2-49）= 120 - （25+25） 120 = 0.583其中t为注射成型周期，即总生产周期t=120s，t、t分别为注射时间和冷却时间，查塑料注射成型参数表，t=2060s，t=2090s，设计模具的注射时间和冷却时间均为25s； A = Amc + （Amf + Am）（2-50） = 0.55 + （0.06 + 0.0274）x 0.583 0.626 m.综合、两点计算结果得： Q = 3.6aA（Tav Tr）（2-51）= 3.6 x 5.484 x 0.626 x （90 25）= 802.035 KJ/h 综合、的计算结果比较Q Q ,即模具型腔发出的总热量Q小于模具表面空气对流所散去的热量Q ，所以，本设计的模具结构中不设置冷却装置，采用自然冷却。2.8其它设计为了保证注射模准确合模和开模，在注射模中必须设置导向机构。导向机构的作用是导向、定位以及承受一定的侧向压力。导向机构的形式主要有导柱导向和锥面导向。由于本模具生产的塑件为瓶盖，精度要求高，所以设计导柱成导套配合，可以达到精度高，生产批量大的目的，同时设计导柱和导套要符合以下几点：导柱应合理地均布在模具分型面的四周，导柱中心至模具外缘应有足够的距离，以保证模具强度；导柱的长度应比型芯（凸模）端面的高度高出68mm，以免型芯进入凹模时与凹模相碰而损坏；导柱和导套应有足够的耐磨度和强度，常用20#低碳钢经渗碳0.50.8mm，淬火4855HRC，也可以采用T8A或T10碳素工具钢，经淬火处理；为了使导柱能顺利进入导套、导柱端面应做成锥形或半球形，导套的前端也应倒角；导柱设在动模一侧可以保护型芯不受损伤，而设在定模一侧则便于顺利脱模取出塑件，因此可根据需要而决定装配方式；除了动模、定模之间设导柱、导套外，一般还在动模座板与推板之间设置导柱和导套，以保证推出机构的正常正常运动；导柱的直径应根据模具的大小而决定，可参考标准模架数据选取。（1）导柱参照经验，本模具属于中小型模具，其导柱直径越为模板两直角边之和的1/201/35。本模具两直角边之和约为S（300+200）=500，按照1/25的标准计算得导柱的直径为20，根据国标和参考标准模架，导柱的直径确定为20.导柱的形式为有肩导柱，开设油槽，内存润滑油，既可以与另一模板配合起定位作用，有定位销效果，还可以减小导柱导向的摩擦。导柱还支撑模板的重量，所以20导柱直径按下式校核：d = 64L/（3E）1/4 （2-52）= 64x1000x130（3x2.1x10x1）1/4 = 21.73mm校核20导柱直径不合格，根据国标和参考标准模架，导柱的直径更改后确定为22。导柱简图2-8如下：图2-8导柱简图（2）导套参考导套的形式及特点，本模具设计采用带头导套，到头导套的尾部可以与另一模板配合起定位作用，可以省去定位销的效果；带头导柱轴向固定容易，可以防止拔出而不用另设防拔出机构。导套简图2-9如下：图2-9导套简图导套壁厚通常在310mm，视内孔大小而定，大者取大值。根据22导柱的孔来看，导套壁厚取d=5mm.(3) 导柱与导套的配合及布置导柱工作部分长度比型芯端面高度高出7mm；导柱工作部分的配合精度采用H/f；导柱固定部分配合精度采取H/k；导套外径的配合精度采取H/k；配合长度通常采取培植直径的1.52倍，既35mm，其余部分可
