　　　注塑成型是塑件生产最常用的方法之一。本设计通过注塑模具产品，利用实体模型测量产品的尺寸，对实体进行建模，并对塑件的材料和塑件结构进行分析，并对塑件的模具进行设计，包括塑件成品的设计、工艺参数的分析与计算、工作部分的设计、模具结构的设计和加工方案的制定，确定塑件的最佳浇注位置，并通过实际情况进行调整，从而得到对实际生产来说最合理的浇注位置。在确定模具型腔数目后，分析产品的气穴、熔接痕、充填时间、充填结束时的体积温度、流动前沿处的温度、速度/时间转换点压力、充填结束时的压力、注射位置处压力等，可确定注塑模具的合理性。最后本运用ug 4.0及其EMX4.1模块来完成模具整体设计工作。

关键词：模具设计；UG4.0；

引言1

第一章设计任务与流程2

1.1毕业设计任务2

1.注塑模具设计的流程2

第二章塑件成品、注塑模具设计与构型4

2.1 概述4

2.2 模具设计环境和应用软件4

2.2.1 UG4.04

2.2.2 AutoCAD5

2.3零件的三维图和二维工程图建模5

2.3.1零件的立体图建模5

2.3.2零件的二维工程图绘制6

2.4塑件的基本数据6

2.4.1塑件塑料品种的确定6

2.4.2塑件材质7

2.4.3塑件结构分析9

2.4.4塑件体积与质量9

2.4.5塑件图及其尺寸公差10

2.4.6分型面及排气形式的确定10

2.4.7型腔数的确定与型腔的分布11

第三章分析设计与计算11

3.1浇注系统的设计11

3.1.1主流道设计11

3.1.2 冷料穴设计12

3.2 成型方案13

3.2.1 成型部分的设计13

3.2.2 成型零部件结构设计15

3.2.3 成型零部件工作尺寸计算16

3.2.4 型腔壁厚和底板厚度的计算17

3.3 导向机构设计19

3.3.1 合模导向机构19

3.4 脱模机构设计21

3.4.1 脱模力计算21

3.4.2 推杆脱模机构设计21

3.5 冷却系统的计算23

3.6 模架形式及规格24

3.7 设备的选择与校核25

3.7.1 注塑机的选择25

3.7.2 校核25

3.7.3 其他28

3.8 模具装配图与零件图的绘制28

结论29

参考文献30

谢辞31

设计任务与流程

1.1毕业设计任务

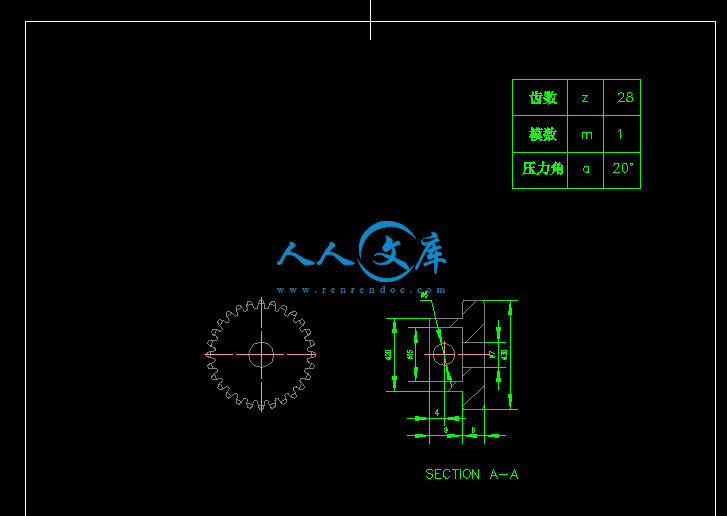

　　　设计题目：圆柱齿轮注塑模具设计，塑件实物为圆柱齿轮，该零件要求具有一定的强度和刚度，其中塑件上的圆形孔与其他零件有配合要求，内壁有粗糙度要求，同时塑件下表面及上表面也应平整光滑。

　　　设计要求：

绘制该塑件的工程图，确定塑件所用塑料品种；

为满足大批量自动化生产的需要，为该塑件设计注塑模具。

1.2圆柱齿轮的注塑模具设计的流程

　　　基本内容：

　　　塑件设计、工艺性分析、确定收缩率和分型面、浇道系统设计、冷却系统、模具结构件设计、注射设备选择、绘制模具设计图纸。

　　　1.塑件设计，利用软件UG4.0进行塑件的立体建模，再在软件AutoCAD中完成塑件尺寸及公差等技术要求的标注，并输出工程图。

　　　2.注塑设备选择，确定塑件的型腔数，并计算塑件的投影面积，通过注射量的校核、注射力的校核、锁模力的校核、安装部分的尺寸校核、开模行程的校核、顶出装置的校核，结合注塑设备的资料确定注塑设备的型号。

　　　3.确定收缩率和分型面，首先由塑件性能的要求等，确定塑件的塑料，通过查资料确定塑件的收缩率。根据线圈骨架的工艺及结构特点，确定具体的分型面，大致应为球面轴套的孔中心线所在平面。

　　　4.模架，通过塑件的大小及型腔数、浇注系统、导向部件、推出机构、调温系统等的初步估算，确定使用模架的型号。

　　　5.浇注系统设计，本塑件使用的是冷流道浇注系统，在浇注系统设计中，包括流道的设计、喷嘴的选择、主流道衬套的选择等，还必须研究一模四腔浇注系统的平衡性设计。

　　　6.成型零件，确定型腔数和分型面。对模腔和模芯进行结构设计。计算成型部件的工作尺寸。

　　　7.顶出机构的设计，根据开关座的结构特点，设计顶出机构。

　　　8.冷却系统的设计。

　　　9.零部件加工工艺制定，结合现代加工手段，利用数控CNC，电火花，线切割等方法，制定最符合经济效益的加工工艺。

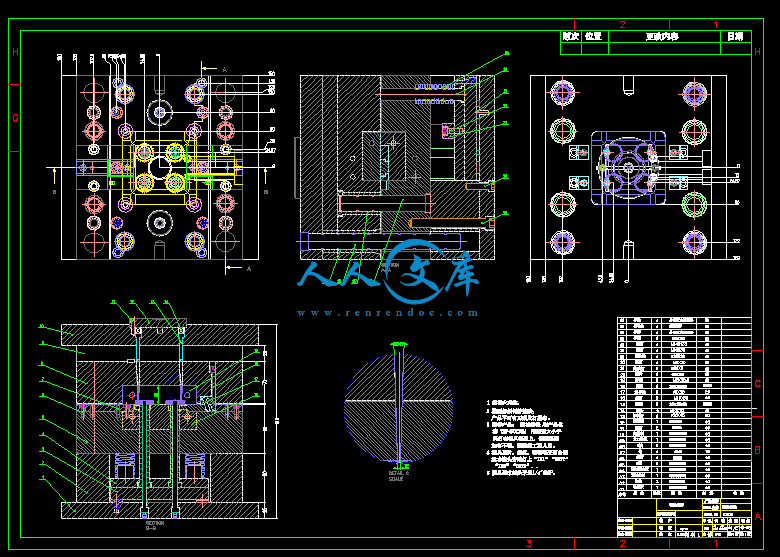

　　　10.完成整套模具的二维工程图的绘制。



内容简介：: 江苏财经职业技术学院毕业论文标题：小型圆柱齿轮注塑模设计学生姓名：苏如敏学生学号： 091110322 院（系）：机械与电子工程系年级专业： 09模具2班指导教师：陈青云 2012年 6 月20日摘要摘要注塑成型是塑件生产最常用的方法之一。本设计通过注塑模具产品，利用实体模型测量产品的尺寸，对实体进行建模，并对塑件的材料和塑件结构进行分析，并对塑件的模具进行设计，包括塑件成品的设计、工艺参数的分析与计算、工作部分的设计、模具结构的设计和加工方案的制定，确定塑件的最佳浇注位置，并通过实际情况进行调整，从而得到对实际生产来说最合理的浇注位置。在确定模具型腔数目后，分析产品的气穴、熔接痕、充填时间、充填结束时的体积温度、流动前沿处的温度、速度/时间转换点压力、充填结束时的压力、注射位置处压力等，可确定注塑模具的合理性。最后本运用ug 4.0及其EMX4.1模块来完成模具整体设计工作。关键词：模具设计；UG4.0；江苏财经职业技术学院毕业论文AbstractPlastic shaping be used in common for plastic products to manufacture.Basing on the actual plastic products of electric blanket, the designer uses the actual model to measure the product, creates a model for the actual product and making an analysis to the materials and structure of the product. Designs the plastic mould, including the design of plastic finished product, analysis and account of craft parameter, the design of work piece, mould structure and the processing project. The designer focuses on the design and account work of parting-surface and slide. Using the designer uses Moldflow Plastics Insight 6.1 to make an analysis of the product，deciding the best location. And making a increase Basing on actuality to get the best effect . After deciding the number of cavity for mold ，using Moldflow Plastics Insight 6.1 to make an analysis for air pocket，weld lines，fillingtime，bulk temperatures of sandouting，temperature at flow front，pressure at V/P switchover point，screen out pressure，pressure at injected location and so on， to sure the rationality of mould design. The last using Pro-Engineer4.0 and EMX4.1 module is applied to the whole design.Keywords： mould design；UG4.0； plastic products of electric blanket目录引言1第一章设计任务与流程21.1毕业设计任务21.注塑模具设计的流程2第二章塑件成品、注塑模具设计与构型42.1 概述42.2 模具设计环境和应用软件42.2.1 UG4.042.2.2 AutoCAD52.3零件的三维图和二维工程图建模52.3.1零件的立体图建模52.3.2零件的二维工程图绘制62.4塑件的基本数据62.4.1塑件塑料品种的确定62.4.2塑件材质72.4.3塑件结构分析92.4.4塑件体积与质量92.4.5塑件图及其尺寸公差102.4.6分型面及排气形式的确定102.4.7型腔数的确定与型腔的分布11第三章分析设计与计算113.1浇注系统的设计113.1.1主流道设计113.1.2 冷料穴设计123.2 成型方案133.2.1 成型部分的设计133.2.2 成型零部件结构设计153.2.3 成型零部件工作尺寸计算163.2.4 型腔壁厚和底板厚度的计算173.3 导向机构设计193.3.1 合模导向机构193.4 脱模机构设计213.4.1 脱模力计算213.4.2 推杆脱模机构设计213.5 冷却系统的计算233.6 模架形式及规格243.7 设备的选择与校核253.7.1 注塑机的选择253.7.2 校核253.7.3 其他283.8 模具装配图与零件图的绘制28结论29参考文献30谢辞31小型圆柱齿轮注塑模设计引言模具产品是工业产品制造的基础，模具技术已成为衡量一个国家产品制造水平的重要标志之一。随着科学技术的不断发展和社会的高速发展，产品更新换代越来越快，注塑模具设计也随着科技发展明显缩短生产周期，用一系列软件对注塑模具进行分析设计，大大缩短了生产周期。本设计在注塑模具成型工艺飞速发展的时代条件下，用UG4.0软件进行建模，用CAD软件进行工程图的绘制，多种软件交替进行，为注塑模具设计带来了极大方便，同时使设计更为合理精确，更是大大缩短了注塑模具的设计周期，同时节约了成本。本说明书为机械塑料注射模具设计说明书，是根据塑料模具手册上的设计过程及相关工艺编写的。本说明书的内容包括：目录、设计指导书、设计说明书、参考文献等。编写本说明书时，力求符合设计步骤，详细说明了塑料注射模具设计方法，以及各种参数的具体计算方法，如塑件的成型工艺、塑料脱模机构的设计。大学三年的专科学习即将结束，设计是其中最后一个环节，是对以前所学的知识及所掌握的技能的综合运用和检验。随着我国经济的迅速发展，采用模具的生产技术得到愈来愈广泛的应用。在完成大学四年的课程学习和课程、生产实习，我熟练地掌握了机械制图、机械设计、机械原理等专业基础课和专业课方面的知识，对机械制造、加工的工艺有了一个系统、全面的理解，达到了学习的目的。本说明书在编写过程中，得到老师和同学的大力支持和热情帮助，在此谨表谢意。虽然在设计中得到了指导老师的用心指导，但由于本人水平有限，而且缺乏经验，设计中不妥之处在所难免，肯请各位老师指正。第一章设计任务与流程1.1毕业设计任务设计题目：圆柱齿轮注塑模具设计，塑件实物为圆柱齿轮，该零件要求具有一定的强度和刚度，其中塑件上的圆形孔与其他零件有配合要求，内壁有粗糙度要求，同时塑件下表面及上表面也应平整光滑。设计要求：1. 绘制该塑件的工程图，确定塑件所用塑料品种；2. 为满足大批量自动化生产的需要，为该塑件设计注塑模具。1.2圆柱齿轮的注塑模具设计的流程基本内容：塑件设计、工艺性分析、确定收缩率和分型面、浇道系统设计、冷却系统、模具结构件设计、注射设备选择、绘制模具设计图纸。1.塑件设计，利用软件UG4.0进行塑件的立体建模，再在软件AutoCAD中完成塑件尺寸及公差等技术要求的标注，并输出工程图。2.注塑设备选择，确定塑件的型腔数，并计算塑件的投影面积，通过注射量的校核、注射力的校核、锁模力的校核、安装部分的尺寸校核、开模行程的校核、顶出装置的校核，结合注塑设备的资料确定注塑设备的型号。3.确定收缩率和分型面，首先由塑件性能的要求等，确定塑件的塑料，通过查资料确定塑件的收缩率。根据线圈骨架的工艺及结构特点，确定具体的分型面，大致应为球面轴套的孔中心线所在平面。4.模架，通过塑件的大小及型腔数、浇注系统、导向部件、推出机构、调温系统等的初步估算，确定使用模架的型号。5.浇注系统设计，本塑件使用的是冷流道浇注系统，在浇注系统设计中，包括流道的设计、喷嘴的选择、主流道衬套的选择等，还必须研究一模四腔浇注系统的平衡性设计。6.成型零件，确定型腔数和分型面。对模腔和模芯进行结构设计。计算成型部件的工作尺寸。7.顶出机构的设计，根据开关座的结构特点，设计顶出机构。8.冷却系统的设计。9.零部件加工工艺制定，结合现代加工手段，利用数控CNC，电火花，线切割等方法，制定最符合经济效益的加工工艺。10.完成整套模具的二维工程图的绘制。第二章塑件成品、注塑模具设计与构型2.1 概述注塑件的模具设计是注塑制品加工工序中必不可少的一个步骤。但不同的模具公司，不同的设计人员，采用不同的CAD软件进行模具辅助设计，都有自己的一套设计过程。本设计先用UG4.0进行实体建模，然后经过一系列的设计最后用CAD软件完成制图。2.2 模具设计环境和应用软件2.2.1 UG4.0UG4.0是一个优秀的CAD/CAE/CAM软件，在模具的设计与制造领域，UG4.0较早地在广东深圳、东莞、广州以及华东一带得到广泛应用，由于它的应用，可以大大缩短模具设计与制造周期，提高模具质量，降低生产成本。2.2.2 AutoCADAutoCAD是著名的工程图画图软件，用以绘制二维工程图。2.3零件的三维图和二维工程图建模2.3.1零件的立体图建模利用UG4.0分析所给零件的外形和尺寸，利用UG4.0的建模方法，根据线圈骨架的形状和使用特点进行建模（如图2-1所示）。图2-1：圆柱齿轮立体图在UG4.0中建模2.3.2零件的二维工程图绘制工程图是在设计的最后用作指导生产的三视图图样。工程图图样的制作可以说是正式将零件或装配模型的设计归档的过程，其正确与否，直接影响到生产部门的生产制作。2.4塑件的基本数据2.4.1塑件塑料品种的确定本设计中塑件实物为不透明制件，根据塑件的使用要求，确定所用塑料应是聚甲醛（POM）.2.4.2塑件材质名称：POM；中文学名：聚甲醛；POM的外观为淡黄色右白色半透明右不特定明的粉料或料料，硬而质密，与象牙相似，制品表面光滑并有光泽，成型收缩率高达3.5%。POM的透气性小，公为PE的几分之一。1. POM的力学性能。POM具有较高的拉伸模量。这样使其有较好的刚性和硬度。POM既具有刚性又具有较高的耐磨性，在工程塑料中是很宝贵的。POM具有较高的耐磨性，对于经受长期滑动的部件较为适用。另外，POM的表面硬度与铝合金接近，动态摩擦时具有自润滑作用，无噪声。2. POM的热学性能。POM具有较高的热变形温度。它属于热敏性聚合物，在成型温度下的热稳定性差，易分解，一般造粒时加入0.1%双氰胺和0.5%抗氧剂2246作为稳定剂。3. POM的化学性能。POM具有能耐许多种有机溶剂的功能，对油脂类（汽油、润滑油）有较好的稳定性。4. POM的电性能。POM的电绝缘性能较好，它的电性能在较宽的频率和温度范围内变化很小，温度对其也没有显著的影响。但当长期在室外的紫外线下使用时，它的拉伸强度和冲击强度下降，表面甚至会导致粉化，这使得它的电性能比其它塑料稍差一些。 POM耐电弧性极好。而且能在高温下保持。它的介电常数与厚度有关，厚度0.127mm时是82.7KV/mm，厚度为1.88mm时为23.6KV/mm。5. POM的环境性能。POM的耐溶剂性良好，它可以耐烃类、醇类、醛类、醚类、汽油、润滑油及弱碱，而且可以在高温下保持相当的化学稳定性。POM不耐强酸和氧化剂，对稀酸及弱酸有一定的稳定性。6. POM的应用。针对POM的性能，这种塑料在各行各业得到广泛的应用。机械工业中对于强度大、耐磨、耐疲劳、冲击高的一些零件如齿轮、轴承、滑轮、凸轮、带轮、螺栓等零件的制造生产；汽车工业中利用比强度高的优点，用来生产制造一些水箱冷门、散热器箱盖、风扇、控制杆、开头、齿轮等；电子电器行业利用其介电强度高、介电损耗角正切值小、耐电弧高的优点，生产制造电扳手外壳、电动工具外壳、开关手顶、电视机等的外壳。注塑是POM塑料最重要的成型方法，可以采用柱塞式注塑机，螺杆式注塑机，后者更适用于形状复杂制件、大型制品成型。螺杆式注塑机的工艺参数见下表。注塑机类型喷嘴形式喷嘴温度/料筒温度/螺杆式普通170-180前段中段后端170-190180-200170-190模具温度/注射压力/MPa保压力/ MPa注射时间/s 90-100 80-120 30-50 2-5保压时间/s冷却时间/s成型周期/s螺杆转速/r.min 20-90 20-60 50-160 20-402.4.3塑件结构分析通过观察测量可知该塑件为类似对称结构2.4.4塑件体积与质量取POM的密度为1.39g/cm3，由UG4.0可算出塑件的体积和质量5，如图2-4。则可计算零件的体积为：=4.594710974579cm3零件质量为：= 6.38664825466481g图2-4：UG4.0计算2.4.5塑件图及其尺寸公差标注尺寸在绘制图纸中是非常重要的一步。传统的模具设计需要计算成型零件的加工尺寸，模具型芯和型腔的加工尺寸可以通过公式计算基本尺寸，S指塑件的平均收缩率。而在使用UG4.0进行模具设计的过程中，塑件已经定义了其收缩率（取3.5%），则不需要通过繁琐的计算而直接可以标注出成型零部件的基本尺寸。但尺寸标注还有一个公差的问题，这是无法从软件自动导出的，需要设计者设定。由于塑料收缩率范围和稳定性各有差异，首先必须合理化确定不同塑料成形塑件的尺寸公差。即由收缩率范围较大或收缩率稳定性较差塑料成形塑件的尺寸公差应取得大一些。否则就会出现大量尺寸超差的废品，为此，各国对塑料件的尺寸公差制订了国家标准和行业标准。中国也曾制订了部级专业标准，但大都无相应的模具型腔的尺寸公差。德国国家标准中专门制订了塑件尺寸公差的DIN16901标准及相应的模具型腔尺寸公差的DIN16749标准。此标准在世界上具有较大的影响，因而可供塑料模具行业参考。由于本人没能收集到这个标准，则就按照惯例考虑到工厂模具制造的现有条件，模具制造公差取，指塑件的尺寸公差4。本套模具的装配图和非标准件零件图如附图所示。塑件大致的尺寸（长宽高）为303015（mm）。大多数尺寸的公差为或更大。对于小于的尺寸的地方就要注意，由于精度比较高，建模时就应该沿减料方向适当加大基本尺寸或者增加脱模斜度以便试模后可以修改达到合乎要求的尺寸精度。2.4.6分型面及排气形式的确定模具上用以取出塑件和凝料的可分离的接触表面成为分型面，是动模和定模的分界面。注塑模具有一个分型面也有多个分型面，分型面应尽可能简单，以便于塑件的脱模和模具的制造，同时分型面的位置应位于塑件的断面轮廓最大处。分型面还应考虑型腔排气顺利、确保塑件质量、无损塑件外观等因素6。分型面设计应遵循以下原则：1.分型面的方向尽量采用与注塑机开模方向垂直的方向；2.分型面一般开设在产品的最大截面处；3.尽量使塑件留在动模一侧；4.有利于保证塑件的尺寸精度和外观质量等；5.有利于成型零件的加工与制造。由于本设计塑件采用单分型面，而单分型面无外乎以下三种结构情况：1.型腔完全在动模一侧。2.型腔完全在定模一侧。3.型腔各有一部分在动定模。根据塑件的结构特点，依照设计原则，本设计的注塑模具分型面各有一部分在动定模，即第三种形式。排气方式的确定，由于塑件较小，排气量小，因此采用分型面及推杆和推杆孔间的间隙排气。2.4.7型腔数的确定与型腔的分布1. 型腔数的确定注塑模具型腔数的确定与现有注塑机的规格、所要求的塑件质量、塑件的几何形状、塑件成本及交货期等因素有关。针对本设计的塑件，由于尺寸精度和重复精度要求不高，且工件尺寸较小，为使结构简单，采用一模四腔。2. 型腔的布置型腔的排列涉及模具尺寸，浇注系统平衡、模温调节系统的设计及模具在开合模时的受力平衡等问题。因此在设计中应根据各方面的情况进行综合考虑。在本设计中由于采用一模四腔，着重考虑模具在开合模时的受力平衡和浇注系统的平衡，因而型腔对称方式布置。第三章分析设计与计算3.1浇注系统的设计浇注系统是塑料熔体从注塑机喷嘴流向型腔的通道，浇注系统设计是注塑模具设计中的重要问题之一，在设计浇注系统时应考虑塑料成型特性、塑件形状及大小、塑件外观、模具成型塑件的型腔数、冷料、成型效率、注射机安装模板大小等因素。对浇注系统的设计要求有：1.对模腔的填充迅速有序。2.尽可能同时充满各个型腔。3.对热力和压力损失较小。4.极可能消耗较少的塑料。5.能够使型腔顺利排气。6. 不会使冷料进入型腔。7.浇注痕迹对塑件外观影响很小。8.浇注系统凝料容易与塑件分离火切除。浇注系统一般由主流道、分流道、浇口、冷料井四部分组成7。3.1.1主流道设计由于该塑件拟用卧式注塑机，因此主流道为锥形流道。由于主流道要与高温的塑料熔体和喷嘴反复地接触和碰撞，容易损坏，所以模具的主流道通常宜设计成可拆卸与更换的衬套结构。这样更可以使主流道穿过模具结构中的两块模板结合处溢料造成主流道凝料脱出的困难。浇口套设计如下图所示。经过设计参数如下：1. 主流道小端直径d是与注塑机喷嘴相配合的，其径向尺寸应大于喷嘴孔径0.5-1mm，即d=注塑机喷嘴直径+（0.5-1）mm，以便当主流道与喷嘴同轴度有偏差时主流道凝料易从定模侧脱出。由最后设计可知注塑机喷嘴直径取2.5，故d=3.0.2. =2-4，本设计取锥度为3。3. 球面半径应比喷嘴球面半径大1-2mm，以保证注射过程中喷嘴与模具紧密接触，防止熔体流入因两球面配合误差形成的间隙中，妨碍主流道凝料的脱出。4. 主流道长度L可根据定模板座的厚度来确定，一般60mm，取L=35，定位环设计：为了节省材料，定位环与主流道衬套分开设计，如下图所示。其外径D与注塑机的定位孔之间采用较松配合。3.1.2 冷料穴设计冷料穴一般设在主流道正对面的动模板上，当分流道较长且到浇注口有拐角时，也开设分流道冷料穴。冷料穴的作用是捕集料流前锋的“冷料”，防止“冷料”进入型腔而影响塑件质量，开模时又能将主流道的凝料拉出。冷料穴的直径与主流道大端直径相同或略大一点，长度约为直径的1-1.5倍。本设计采用的为点浇口，所以直接用锥形拉推杆即可以了。3.2 成型方案从生产成本和生产效率方面考虑，确定成型的方案，该产品的成型方案采用一模四腔，对称式布置，浇注形式采用冷流道，浇口为点浇口，分流道为圆形，主流道为圆锥形。3.2.1 成型部分的设计成型塑件外表面或上表面的零件称凹模或型腔。凹模按结构形式可分为整体式、整体嵌入式、局部镶嵌式、组合式等。成型塑件内表面或下表面的零件称凸模或型芯。型芯按复杂程度和结构形式大致有整体式型芯和组合式型芯。本设计塑件结构简单，成型用的型芯型腔结构较简单，可用数控机床直接加工。为节约成本和保证精度，本设计采用整体嵌入式，其立体图如附图所示。其凹凸模结构如下图所示。图1：凹模图2：凸模3.2.2 成型零部件结构设计工作尺寸的计算有型腔与型芯的径向尺寸、型腔与型芯的高度尺寸、中心距尺寸等的计算。在计算时，必须根据塑件的尺寸和精度要求来确定相应的成型零件的尺寸和精度等级。塑件中方形孔与其他零件有一定的配合要求，其精度为MT3，其余尺寸无配合要求，精度要求不高，故取塑件的均为MT5级；由于塑件的所有尺寸要求都没有达到高精度要求，因此，所有工作尺寸按平均收缩率法计算。PA的平均收缩率SCP=（Smax+Smin）/2=（2.0%+5.0）/2=3.5%，取3.5，为塑件的尺寸公差，生产实践证明，成型零件的制造公差z约为塑件总公差的取1/3-1/4，因此在确定成型零件工作尺寸公差值时，可取塑件公差值的1/3-1/4，或取IT7-IT8级作为模具的制造公差10。3.2.3 成型零部件工作尺寸计算型腔尺寸计算：LM= (L(1+ SCP) -x)0+z= (30*(1+ 0.035) -0.75*0.56)0+0.56/3=30.630+0.19mm塑件尺寸较小，系数x=0.75，以下同。L= (L1(1+ SCP) -x) 0+z= (30*(1+ 0.035) -0.75*0.44) 0+0.44/3=30.720+0.15mmHM= (H(1+ SCP) -x) 0+z= (5.6*(1+ 0.035) -0.75*0.20) 0+0.20/3=5.6460+0.07mm型芯尺寸计算：LM= (L2(1+ SCP) -x) 0-z= (20*(1+ 0.035) -0.75*0.28) - 0.28/3 0=20.49-0.090mmLW1= (L3(1+ SCP) -x) 0-z= (15*(1+ 0.035) -0.75*0.24) - 0.24/3 0=15.345-0.080mmLW2=(L3(1+ SCP) -x) 0-z= (7*(1+ 0.035) -0.75*0.24) - 0.24/3 0=7.065-0.080mmHM= (H(1+ SCP) -x) 0+z= (9.4*(1+ 0.035) -0.75*0.20) - 0.24/3 0=9.579-0.080mm3.2.4 型腔壁厚和底板厚度的计算1.型腔壁厚计算塑料模具型腔应具有足够的强度和刚度，因为它们在注塑成型过程中受到塑料成型熔体的高压作用。如果型腔侧壁和支撑厚度过小，可能因强度不够而产生塑性变形甚至破坏；也可能因刚度不足而产生挠曲变形，导致溢料和出现飞边，降低塑件尺寸精度并影响顺利脱模。对于小尺寸型腔，因在发生大的弹性变形之前，其应力往往已经超过了材料的许用应力，所以应以强度计算为主。在不知道分界尺寸时，应分别按照强度条件和刚度条件对型腔尺寸进行计算，其大值为型腔的壁厚尺寸。根据本设计的成型零件的结构，用组合式圆形型腔侧壁计算公式，按强度计算： PH1l2/(2HS2)+ PH1b/(2HS)式中，S型腔侧壁厚度，P型腔最大压力，取P=40MPa,H型腔侧壁总高，H1型腔深度，H1/H=0.73，l型腔长度l=30mm，b型腔宽度，b=30mm，允许变形量，=0.05mm，代入数值，解得S=25mm,按刚度计算：PH1l4/(32FHS3)式中，符号意义同上，其余E弹性模量，E=2.06X105MPa，模具材料的许用应力，=158MPa。代入数值解得，S=18mm。取两个计算结果的最大值为型腔的壁厚尺寸，故S=25mm。2.底板厚度的计算按刚度计算：5Pbl4/(32ET3)式中T为型腔底板或凸模支撑板厚度，B=2S+b=75mm，其余同上。代入数值得：T=25mm按强度计算：3Pbl3/(4BT2)=代入数值得，T=20mm。取两个计算结果的最大值为型腔底板或凸模支撑板厚度T=25mm。3.3导向机构设计3.3.1 合模导向机构合模导向机构主要有导柱导向和锥面定位两种形式，本设计采用导柱导向。导柱导向机构的主要零件是导柱和导套。1.导柱导柱结构和技术要求11：（1）长度导柱导向部分的长度应比凸模部分高出8-12mm，以免出现导柱未导正方向而型芯先进入型腔。（2）形状导柱前端应做成锥台形或半球形，以使导柱顺利的进入导向孔。锥形头高度取与相邻圆柱直径的1/3，前端还应倒角。（3）材料导柱应具有硬而耐磨的表面，坚韧而不易折断的内芯，因此多采用20钢经渗碳淬火处理，硬度为50-55HRC，导柱固定部分表面粗糙度Ra为0.8m，导向部分表面粗糙度Ra为0.8-0.4m。（4）数量及布置导柱应合理均布在模具分型面的四周，导柱中心至模具边缘应有足够的距离，以保证模具强度，导柱中心到模具边缘距离通常为导柱直径的1-1.5倍。（5）配合精度导柱固定端与模板之间一般采用H7/m6或H7/k6；导柱的导向部分通常采用H7/f7或H8/f7的间隙配合。所选导柱为带头导柱，结构及其尺寸如下如所示。2.导套本设计选用带头导套，为了方便导套压入模板同时便于导柱进入导套，在导套端面内外倒圆角R，模具导向孔为通孔。导套内孔与导柱之间为间隙配合H7/f7，外表面与模板孔为较紧的过渡配合H8/f7，其前端设长为3mm的引导部分，按间隙配合H8/e7制造，其粗糙度内外表面均为Ra1.6m。导套的材料为为20钢，采用渗碳淬火处理。导套的结构及其尺寸如下图所示。3.4 脱模机构设计3.4.1 脱模力计算脱模力Qe有两部分组成，即 Qe=Qc+Qb式中Qc为制件对型芯包紧的脱模阻力，N；Qb为使封闭壳体脱模需克服的真空吸力，N，Qb=0.1Ab=0.1*4.4*6.4=2.816N，这里0.1的单位为MPa，Ab为型芯的横截面积，mm2。比例系数=cp/t=3.44/0.75=4.587在脱模力计算中，将=cp/t1.5视为厚壁制件，其中t为制件壁厚，cp为型芯的平均半径，t=0.8mm，对于矩形型芯，cp=(l+b)/=(6.4+4.4)/=4.587mm。脱模阻力Qc=2（l+b）EhKf/（(1+K)cos）式中， E塑料的拉伸弹性模量，查表，PA的取值为E=2*103MPa；塑料的平均成型收缩率，查表得，=0.020；h型芯脱模方向高度，mm，h=15.525mm；l、b圆柱型芯的断面两边边长，mm，l=20.7mm，b=15.525mm；塑料的泊松比，查表得，=0.3；型芯的脱模斜度，取0，Kf脱模斜度修正系数，其计算式为：Kf=（fcos-sin）/（1+ fsincos）=0.4f制品与钢材之间的静摩擦因数，查表得，f=0.4，K壁厚之间的计算系数，计算式为K=22/（sin+2cos）=3.0代入数值，得Qc=125.4N.脱模力Qe =Qc+Qb=125.4+2.8=128.2N3.4.2 推杆脱模机构设计推杆是推出机构中最简单最常见的一种形式。本设计将推杆设计成直杆式圆柱形推杆，常用直径为1.5-25mm，本设计取直径为3mm。高度不大于600mm。推杆与推杆孔之间的配合段用H7/f7。材料选用T8A头部局部淬火。配合表面粗糙度Ra为0.8m12。在推杆装入模具后推杆的长度应能使推杆的端部高于型腔平面0.05-0.1mm。推杆结构如下图所示。复位杆的设计：在推杆脱模机构中用复位杆复位是最常见的。复位杆对称布置，取4根，均布于推杆固定板四周，位于型腔和浇注系统之外。复位杆端面低于模板平面0.05mm。与复位杆头部接触的定模板应淬火。复位杆的结构及相关尺寸设计如下图所示。3.5 冷却系统的计算本塑件在注塑成型时不要求有太高的模温，因而在模具上可不设加热系统，是否需要冷却系统可作如下计算13。塑件的产量为0.3 kg/h，查表得单位质量的PA在成型温度下的单位热流量Q为8.0x102 kJ/kg.塑件固化时每小时释放的热量WQ=0.3*8.0x102=120kJ/h求冷却水的体积流量qvqv= WQ/(C2(T3-T4)式中，qv冷却介质的体积流量，m3/min;冷却介质的密度，kg/min, =1x103kg/minT3冷却介质的出口温度，T3=30；T4冷却介质的入口温度，T4=25；C2冷却介质的比热容，kJ/（kg），C2=4.2 kJ/（kg）代入数值得，qv=1x10-4 m3/min。选取来冷却水管直径为8mm。3.6 模架形式及规格根据模具的总体结构：定模板，水口推板，A板，B板，顶针面板，顶针底板，垫块，动模板，采用推杆脱模机构。而模架的大小是由模芯的大小来确定的，模芯的布置如图3-18所示，模芯的大小是120120mm，选取模架大小为300320mm。定模板，动模板，垫块厚度的确定：定模板的厚度根据定模镶块的厚度及标准模架的规格确定，为35mm。动模板的厚度根据动模镶块的厚度及支撑板强度计算的要求和标准模架的规格确定，为25mm，垫块厚度根据推出距离（20mm）、顶针面板厚度（15mm），顶针底板厚度（20mm）及标准模架的规格确定，为80mm。其他零件的尺寸按标准模架选用。综上所述，所选模架为 C1-30X32-Z1 GB/T 12556-1990,结构如图1所示14，15。图1 ECI型工字模（细水口模架）3.7 设备的选择与校核3.7.1 注塑机的选择根据塑件测绘所得的数据计算出塑件的体积约为4.59471cm3，根据模具结构图计算出浇注系统的体积约为5.86 cm3，因此一次所需注塑量约为6.0 cm3。考虑注塑机注塑系数（0.85），注塑机的注塑量应大于6.0 cm3，初步拟定为SZ-30/60,注塑机的主要技术参数见下表8。注塑机主要技术参数注塑机型号XS-Z-30XS-Z-60理论注塑量/ cm33060注射压力/MPa119122锁模力/KN250500合模形式液压-机械液压-机械移模行程/ mm160180最大成型面积/ mm290130最大模具厚度/ mm180200最小模具厚度/ mm6070定位孔直径/ mm63.555喷嘴球半径/ mm1212喷嘴孔半径/ mm4.04.03.7.2 校核1.注塑压力的校核注塑压力P应满足Pk、P0式中：k、安全系数，常取k、=1.25-1.4；P0塑料成型时所需注塑压力，对ABS，常取60-100 MPa。由于所用塑料尺寸较小，取注塑压力为90 MPa，在安全系数取k、=1.4，Pk、P0，代入数值有119112，符合要求。2.锁模力的校核锁模力F应满足要求Fk0Ap式中：k0锁模力安全系数，一般取k0=1.1-1.2；A塑件与浇注系统在分型面上的投影面积，约为1.2cm3；p型腔的平均压力，对该模具取30MPa；经计算所需锁模力为4.3KN，小于注塑机的锁模力，符合要求。3. 模具与注塑机装模部位相关尺寸的校核（1）喷嘴尺寸。主流道小端直径d1大于注塑机喷嘴直径，取d1=d+0.5=3.0mm浇口套球面半径R2应比喷嘴球面半径R1大1-2mm，取R2= R1+2=14mm（2）定位圈尺寸。注塑机定位孔为100mm，定位圈外径直径与注塑机的定位孔制件取较松配合，取98。图形如下（3）最大模板厚度Hmax与最小模板厚度Hmin.模具厚度应满足HmaxHHmax式中：Hmax=180mm，Hmin=60mm。由于模具总高Hm=80mm，符合要求。（4）开模行程的校核取出塑件所需的开模行程H为H=H1+H2=20+15=35mm式中：H1塑件脱模距离，；H2塑件高度，包括浇注系统在内。斜抽的距离H=（S+12）/tga=(2.5+1.5)/tg16=13.95mmS斜抽的距离H开模的行程上面两种进行比较取大值，开模行程H=35mm由于所用注塑机为液压式，故开模行程SK应满足SKH+5-10mm模具高度H=35mm，SK=160mm，符合要求。3.7.3 其他模具的结构、尺寸确定以后，还应确定模具材料，由于使用标准模架，材料的选用主要针对浇口套、成型零件等16。3.8模具装配图与零件图的绘制模具装配图用来表达模具整体结构，外形尺寸，模具各零件间的装配关系，是指导模具装配、检验、维修等工作条件的技术文件。零件图实在装配图的基础上绘制的，它是零件制造与检验的依据。装配图：结论塑料工业是当今世界上最快的工业门类之一，对于我国而言，它在整个国民经济的各个部门中发挥了越来越大的作用。本设计首先确定了塑件的浇注质量，其次介绍了注塑件的一般设计原则，从实际来看，几乎所有的注塑件都遵循这些原则。在做好注塑成型的准备工作之后，接着介绍了模具设计的内容，冷流道注塑模具无外乎包括四大系统：浇注系统、温度调节系统、顶出系统和机构系统。在浇注系统的设计中根据经验公式取流道横截面形状，确定浇口尺寸；温度调节系统说明了设计的一般步骤，确定冷却时间，计算体积流量等；顶出系统着重说明了推杆的布置和结构。然后，利用EMX4.1进行注塑模具的整体设计和建模，做完这些工作之后，该模具的设计到此结束。在设计的过程中发现经验公式有不一致的地方，不同公式的计算结果有的相差很大，特别是在温度调节与脱模力的计算这两块。单分型面注射模是最为简单和常见的一种结构形式，约占全部注射模具的70%左右，但目前传统冷流道模具设计还是以经验为主，很难对注射各参量进行严密的数学建模，因为各参量相互影响，关系复杂。我们大学生对于塑料工业的认识还是很肤浅的，但是通过这次塑料模具课程设计，让我们更多的了解有关塑料模具设计的基本知识，更进一步掌握了一些关于塑料模具设计的步骤和方法，对塑料模有了一个更高的认识。这对我们在今后的生产实践工作中无疑是个很好的帮助，也间接性的为今后的工作经验有了一定的积累。参考文献 1 刘朝儒，彭福荫，高政.机械制图.北京：高等教育出版社，20012 孙波.机械专业毕业设计宝典.西安：西安电子科技大学出版社，2008 3 孙玲.塑料成型工艺与模具设计.北京：清华大学出版社，20084 葛正浩.UG4.0注塑模具设计实例教程.北京；化学工业出版社，20075 吴生绪.塑料成型模具设计手册.北京：机械工业出版社，20086 李力，崔江红，肖庆和，胡纪云.塑料成型模具设计与制造.北京：国防工业出版社，20077 齐卫东.简明塑料模具设计手册.北京：北京理工大学出版社，20048 钱萍，朱红建，朱理.CAE技术在柜机风栅注塑模具设计中的应用.机械制造，2010（4）：17-199 甘永立.几何量公差与检测.上海：上海科学技术出版社，200810 李奇，朱江峰.模具设计与制造.北京；人民邮电出版社，200611 邓明.实用模具设计简明手册.北京：机械工业出版社，2006 12 Yang Junyi,Li Yuanyuan,Effect of cooling Sysyterm Desipn and Process parameters on cyclic variation of Mold Temperature-Simulation by DRBEM Plastics Rubber and Composistes Processing and Applications,1995,23(4),221-25113 宋满仓.注塑模具设计.北京：电子工业出版社，201014 杨占尧，白柳.塑料模具典型结构.北京：化学工业出版社，200815 叶伟昌.机械工程及自动化简明设计手册（上册）.北京：机械工业出版社，2007谢辞时间如白驹过隙，大学生活就这样伴随着设计的结束接近了尾声。设计是我们大学学习的总结与验证，通过本次设计我收获了很多，巩固了以前所学习的知识，更让我知道了自己身上还存在很多不足，需要在今后的学习工作中去弥补，这也是我今后努力的方向和动力。在本次设计中我首先要感谢我的指导老师，没有老师的精心指导和严格要求，我不会有今天的成果。老师身上的奉献精神时刻鞭策着我，是我学习的榜样。同时我还要感谢陪伴我的每一位老师们和同学，是你们陪我度过了一个又一个春春夏秋冬，是你们在我人生迷茫的时候给我帮助，因为有了你们我的人生才充满了精彩，坎坷的道路也因你们的存在而不再艰辛。相信有了你们的陪伴我会在人生的道路走的更好。最后再次真诚的感谢那些给过我帮助的人们。31毕业设计（论文）工作规范毕业设计（论文）是人才培养计划中最后一个重要的教学环节。搞好学生的毕业设计（论文）工作，对全面提高教育教学质量，具有十分重要的意义。为此，针对我院高职毕业设计（论文）工作制订本工作规范。一、毕业设计（论文）目的与要求根据专业及选题的不同，毕业设计（论文）可以采用毕业设计和毕业实习两种形式进行。毕业设计旨在培养学生综合运用所学知识和技能，理论联系实际，独立分析、解决实际问题的能力，使学生得到从事本专业相关专业技能的基本训练。作为学生在校期间一次较为系统的综合素质训练，毕业设计（论文）应注意以下几方面能力的培养，并根据专业性质有所侧重：1、调查研究、中外文献检索与阅读的能力；2、综合运用专业理论、知识分析解决实际问题的能力；3、定性、定量相结合的独立研究与论证的能力；4、试验方案的制定、仪器设备的选用、安装、调试及实验数据的测试、采集与分析处理的能力；5、设计、计算与绘图的能力，包括使用计算机的能力；6、逻辑思维与形象思维相结合的文字及口头表达的能力；7、撰写设计论文的能力。毕业设计（论文）的时间安排，不得少于12周(包括评阅和答辩时间)，个别专业可酌情减少，但一般不应少于8周。二、毕业设计（论文）的选题及任务书下达(一)选题原则恰当的选题是搞好毕业设计（论文）的前提。课题的选择应遵循以下原则：1、符合高职高专人才培养目标、满足教学基本要求，使学生得到比较综合的训练。2、课题应坚持为地方经济发展服务为基本出发点，注重理论联系实际，尽可能结合社会经济活动、企业生产、科研和实验室建设的实际任务，为学生提供较强的工程背景，促进教学、科研、生产的有机结合，调动学生的积极性。 3、课题应有一定的深度与广度，工作量饱满，使学生在规定的时间内通过努力能按时完成任务。4、课题的选择应贯彻因材施教的原则，使学生在原有的水平和能力上有较大提高，并鼓励学生有所创造。5、对学生所提出的选题，若符合教学要求，有一定特色，条件允许，经所在专业审查后，可积极支持并给予安排。6、鼓励结合就业岗位(群)工作实际确立选题，并开展毕业设计（论文）工作。(二)选题、审题的工作程序及要求毕业设计（论文）课题由指导教师提出，并填写毕业设计（论文）选题、审题表（附件1），陈述课题来源、课题简介、难易程度、工作量大小、要求及所具备的条件等，经所在教研室或专业负责人审定后生效。毕业设计（论文）所选题目中，如果同一项课题需由2名及2名以上同学完成，应在申报课题的名称上加以区别(加副标题)，并且在“设计(论文)要求”中加以体现。选题、审题工作应于第四学期末完成并落实到学生，以便学生及早考虑和准备。(三)任务书的填写与下达毕业设计（论文）任务书（附件2），应由指导教师根据各课题的具体情况以及本专业毕业设计（论文）教学大纲填写，经学生所在专业的负责人审查、系主管领导签字后生效，并于第五学期第四周前发给学生。任务书一经审定，指导教师不得随意更改，如因特殊情况确需变更，应提出书面报告说明变更原因，经所在专业负责人同意，系主管领导批准后执行。三、对毕业设计（论文）组织管理工作的要求1、学校领导、业务主管部门应在毕业设计（论文）工作的各阶段，深入到系、室、班，有重点地了解情况、发现问题，并给予及时处理。2、系主任要对本系的毕业设计（论文）工作全面负责，根据专业教学要求，制订毕业设计（论文）工作要求和具体实施办法，要亲自深入到教师、学生中进行调查研究，组织并进行毕业设计（论文）动员工作。3、教研室主任应认真安排指导教师的落实工作，认真审定毕业设计（论文）课题，进行毕业设计（论文）动员，组织落实课题到位，审查任务书填写情况。在毕业设计（论文）进行过程中，及时了解课题进展情况，开展中期检查工作，并积极采取措施保证毕业设计（论文）工作的正常开展，组织、安排本教研室教师参加毕业设计（论文）的评阅、答辩及成绩评定工作，做好工作小结。4、班主任应积极配合教研室做好学生在选题、收集资料、开展研究、撰写论文、准备答辩等项工作中的思想工作，要经常向教研室通报学生的思想动态，严格对学生的管理。四、对指导教师的要求1、指导教师原则上由讲师及相当职称以上有一定实践经验的教师担任。指导教师人选由专业教研室提出，各系统筹安排，系主管领导审查后方可担任。2、为确保毕业设计（论文）的质量，应注意控制每位指导教师单独指导学生的总人数，原则上不多于10人。指导教师对学生的指导时间每人每周不得少于2次，指导教师因工作需要出差在2周以上的须经教务处审批，并事先向学生布置好任务和委托他人临时代为指导。3、指导教师应为人师表、教书育人，严格要求学生。应始终坚持把对学生的培养放在第一位，避免出现放任自流的现象。4、指导教师要重视对学生独立工作能力、分析解决问题的能力和创新能力的培养。应着重启发引导，充分发挥学生的主动性和积极性。5、指导教师的具体任务： (1)选择课题，填写毕业设计（论文）选题、审题表和毕业设计（论文）任务书。 (2)按任务书的要求定期检查学生的工作进度，及时进行答疑与指导。关心学生的生活和思想，排除各种干扰。并把检查情况记录在毕业设计（论文）中期检查表（附件3）中。 (3)指导学生正确拟定毕业设计（论文）。 (4)毕业设计（论文）结束阶段，按毕业设计（论文）的规范化要求检查学生完成任务情况，对学生进行答辩资格预审。 (5)根据学生的工作能力、设计(论文)质量及工作态度等客观地给出评语。 (6)参加毕业设计（论文）答辩。 (7)收齐学生毕业设计（论文）的全部资料、成果，审查合格后在资料袋上列出清单，并在规定结束日期前两天交教研室验收。五、对学生的要求1、努力学习、刻苦钻研、勇于创新、勤于实践，同学之间应团结协作、相互关心，保质保量地完成毕业设计（论文）任务书中规定的任务。2、尊敬教师，虚心接受教师及有关工程技术人员的指导。3、独立完成规定的工作任务，不弄虚作假，不抄袭别人的成果。4、严格遵守纪律，在指导教师指定的地点进行毕业设计（论文）。因事、因病须离岗，应事先向指导教师请假，在校外进行毕业设计（论文）应主动与班主任、指导老师联系，定期汇报思想状况和毕业设计的进展情况，保证毕业设计的时间和质量。 5、节约材料，爱护仪器设备，严格遵守操作规程及实验室、实习地点的有关规章制度。为确保安全，离开工作现场时必须及时关闭电源、水源。6、热爱劳动，定期打扫卫生，保持良好的工作环境。7、毕业设计（论文）以及前期工作材料必须符合规范化要求，毕业论文格式统一按照学院提供的最新模版进行。否则不能取得答辩资格。8、毕业设计（论文）成果、资料应及时交指导教师送系档案室收存，归学院所有。9、毕业答辩第一次没有通过，可于半个月之后申请补答辩，答辩仍不合格的学生可及时提出申请，经所在系同意，报教务处批准并备案，安排在下一届毕业答辩期间进行最后一次答辩。答辩不合格者不能获得毕业证书，只发结业证书。六、毕业设计（论文）的评阅与答辩1、毕业设计（论文）的评阅学生毕业设计（论文）完成后，指导老师对论文进行修改，提出修改或重写意见，直到内容、格式满足要求后指导老师写出同意学生答辩的详细评语。系部对指导教师同意答辩的论文指定第二评阅人对论文进行评阅，写出评语。指导老师和第二评阅人都同意答辩的论文才能提交答辩。评阅标准见毕业设计（论文）评分表（附件4）。2、毕业设计（论文）的答辩(1)各系须成立答辩委员会，其成员由系主任及各教研室主任组成。答辩委员会下设若干答辩小组，人数以35名为宜，成员可以是本专业或本系教师，也可是外系或企业指导教师。(2)答辩时间控制在：学生讲解5分钟，教师提问及学生答辩10分钟左右。七、毕业设计（论文）的成绩评定1、毕业设计（论文）的成绩评定应以学生完成工作任务的情况、业务水平、工作态度、设计(论文)和图纸、实物的质量以及答辩情况为依据。2、成绩的评定应由指导教师(占30)、评阅教师(占30)和答辩组(占40)三者分别评定，评定采用百分制。答辩组对学生答辩是否通过具有一票否决权。评定规范参照毕业设计（论文）评阅与答辩的规范化要求（附件5）3、成绩的最终评定成绩采用五级制。评定必须坚持标准，从严要求。“优秀”的比例一般不超过10，注意区分“良好”、“中等”、与“及格”的界限，对工作态度差、达不到毕业设计（论文）要求的学生，应评为“不及格”。百分制与五级分制的换算关系如下：百分制90-10080-8970-7960-690-59五级制优秀良好中等及格不及格4、评分标准：优秀：能圆满地完成课题任务，并在某些方面有独特的见解或创新，其成果有一定的理论意义或艺术性、实用价值；设计(论文)内容完整、论述详尽、计算正确、层次分明，论文书写规范，图纸符合要求，且质量高；完成的软、硬件达到甚至优于规定的性能指标要求；独立工作能力强，工作态度认真，作风严谨：答辩时概念清楚，回答问题正确。对毕业设计（论文）成果突出的学生，在上述各条达到较好要求后，亦可评为优秀。良好：能较好地完成课题任务；设计(论文)完整、计算及论述正确；论文书写规范，图纸符合要求且质量较高；完成的软、硬件基本达到规定性能指标要求；有较强的独立工作能力，工作态度认真，作风严谨；答辩时概念较清楚，回答问题基本正确。中等：完成课题任务；设计(论文)的内容基本完整、计算及论述无原则性错误；论文的书写基本规范，图纸质量一般：完成的软、硬件尚能达到规定的性能指标要求；有一定的独立工作能力，工作表现较好；答辩时能回答所提出的主要问题，且基本正确。及格：基本完成课题任务；设计论文质量一般，无大的原则性错误；论文的书写不够规范，图纸不够完整：完成的软、硬件性能较差；答辩时讲述不够清楚，对任务涉及的问题基本上能够回答，虽有错误，但不是重大原则错误。不及格：没有完成课题任务或设计论文中有重大原则性错误，答辩中逻辑混乱，概念不清。5、毕业设计（论文）成绩在答辩全部结束后，经教研室审定，系主任批准，报教务处备案。毕业设计（论文）中的组织管理工作应制度化，主要有以下工作环节：1、毕业设计（论文）规范化的动员：主要包括以毕业设计（论文）开始前，必须进行系、教研室领导、班主任、全体指导教师及学生参加的毕业设计（论文）动员，组织学习本条例，明确职责及要求。 2、毕业设计（论文）的检查检查分前、中、后三个时期进行，由各系组织落实。(1)前期；着重检查指导教师到岗情况，选题是否符合要求，课题进行所必需条件是否具备，进度安排是否合理，毕业设计（论文）任务书是否下达到每一个学生。(2)中期：组织毕业设计（论文）期中检查，着重检查学风、工作进度、工作量饱满程度、教师指导情况及毕业设计（论文）工作中存在的困难和问题，并采取必要、有效的措施及时解决存在问题。各系应有书面检查记录，并将检查情况及处理意见向教务处实践教学管理科汇总。教务处将通过不同方式了解各系的期中检查情况协助解决有关问题。指导教师可通过期中检查对学生进行阶段考核，并积极采取补救措施。(3)后期：答辩前，一方面要着重对学生进行答辩资格审查，根据任务书及毕业设计（论文）规范化的要求，检查学生完成工作任务的情况，组织对毕业设计（论文）文字材料的形式检查及软、硬件成果的验收；另一方面要检查指导教师及评阅教师对“毕业设计（论文）评语”的填写情况。答辩结束后，系审查各专业毕业设计（论文）成绩评定情况，并在规定结束日期后的两周内交教务处备案。毕业设计（论文）的全部材料由系保存。3、毕业设计（论文）的工作总结、资料归档以及规范化要求(1)毕业设计（论文）工作结束后，各专业必须进行书面总结。毕业设计（论文）工作作为系部考核的一项内容。毕业设计（论文）工作总结的内容包括：毕业设计（论文）基本情况统计；本系部执行毕业设计（论文）工作条例情况及对本条例的意见和建议；对提高毕业设计（论文）质量有显著效果的做法；存在问题及改进措施等。总结报告于暑假前交教务处。(2)毕业设计（论文）的资料必须包括：a)毕业设计（论文）前期工作材料。包含：毕业设计（论文）选题、审题表要求：在第四学期末完成。毕业设计（论文）任务书要求：在第五学期第四周前完成。b)毕业设计（论文）及图纸、软、硬件成果等。毕业设计（论文）一律按学院提供的统一模版打印。设计论文的字数不得少于1万字。内容要求按毕业设计（论文）的基本构成及其表述（附件6），有关撰写的格式按毕业设计（论文）内容规范化及材料归档要求（附件7）及模版样式执行。毕业设计（论文）的各类资料必须合装在专用材料袋（附件8）中，并统一编制目录，存放在各系资料室中。本条例自公布之日起执行，本条例解释权属教务处。附件1: 级学生毕业设计（论文）选题、审题表附件2: 毕业设计（论文）任务书附件3: 毕业设计（论文）中期检查表附件4: 毕业设计（论文）评分表附件5: 毕业设计（论文）评阅与答辩的规范化要求附件6: 毕业论文、综合毕业实践说明书撰写规范附件7: 毕业设计（论文）内容规范化及材料归档要求附件8: 级学生毕业设计（论文）材料袋附件1：江苏财经职业技术学院级学生毕业设计（论文）选题、审题表系别选题教师姓名专业专业技术职务高级中级初级申报课题名称课题类别设计论文其它课题来源生产实践科研实验室建设自拟课题简介设计(论文)要求(包括应具备的条件)课题预计工作量大小大适中小课题预计难易程度难一般易是否是新拟课题是否所在专业审定意见负责人(签名)：年月日注：1、该表作为学生综合毕业实践课题申报时专用，由选题教师填写，经所在专业有关人员讨论，负责人签名后生效；2、该表的填写针对1名学生综合毕业实践时选择使用，如同一课题由2名及2名以上同学选择，应在申报课题的名称上加以区别（加副标题），并且在“设计（论文）要求”一栏中加以体现；3、课题简介一栏主要指研究设计该课题的背景介绍及目的、主要内容、意义；4、“设计（论文）要求（包括应具备的条件）”一栏：主要指本课题技术方面的要求，而“条件”指从事该课题必须具备的基本条件（如仪器设备、场地、文献资料等）；5、课题一旦被学生选定，此表须放在学生“综合毕业实践材料袋”中存档。附件2：江苏财经职业技术学院毕业设计 (论文) 任务书题目系别专业届别班级姓名学号指导教师职称顾问老师职称毕设地点教研室主任系主任发放日期：年月日毕业设计（论文）课题任务书姓名学号系别题目副标题题目来源团队是否 1课题来源及选题依据：2本设计（论文或其他）应达到的要求：3进度安排(包括起迄日期、主要工作内容等)：起迄日期工作内容备注4 参考文献：指导教师意见：指导教师签字：年月日系审查意见：负责人签字：年月日附件3：江苏财经职业技术学院毕业设计（论文）中期检查表姓名学号班级专业指导教师实习单位名称实习单位地点实习单位指导教师实习单位联系电话毕业论文(设计)进展情况(已完成内容、待完成内容、存在问题和解决办法、指导教师意见) 指导教师签名：年月日毕业实习情况学生签名：年月日综合毕业实践鉴定表学生姓名学号专业毕业实践单位毕业实践内容参与指导毕业实践人员情况(姓名、技术职务)毕业实践单位鉴定意见检查人签名年月日附件4： HCIT-QF-JW053江苏财经职业技术学院综合毕业设计(论文)成绩评分表题目系别专业届别班级学生姓名学号指导教师职称顾问老师职称年月日江苏财经职业技术学院毕业设计（论文）指导教师评分与评价意见表题目学生姓名学号专业指导教师职称百分比评分项目满分分数实得分数指导教师评分（30%）1、学习、工作态度、完成任务情况42、查阅中外文献资料、综合运用所学知识能力53、实验技能、分析与计算能力（包括计算机应用能力）64、综合实践能力（包括工程设计、试验方案设计、工艺分析、产品剖析、规程拟定）和图面质量65、论文质量（包括数据处理、结论及分析正确性、逻辑性）66、有独特见解或创造性3累计30指导教师评语是否同意答辩：是【】否【】是否推荐为优秀论文：是【】否【】指导教师签名：年月日江苏财经职业技术学院毕业设计（论文）评阅教师评分与评价意见表题目学生姓名学号专业指导教师职称百分比评分项目满分分数实得分数评阅教师评分（30%）1、查阅中外文献资料、综合运用所学知识能力62、专题调查、分析与计算能力（包括计算机应用能力）63、写作能力（结构严谨、条理清晰、语句通顺）64、论文质量（包括选题、数据处理、结论及分析正确性、逻辑性）65、有独特见解或创造性6累计30评阅教师评语是否同意答辩：是【】否【】是否推荐为优秀论文：是【】否【】评阅教师签名：年月日江苏财经职业技术学院毕业设计（论文）答辩小组评价意见表题目学生姓名学号专业指导教师职称是否有重大原则性问题：是否百分比评分项目满分分数实得分数答辩小组评分（40%）1、答辩准备、口述表达简明扼要、突出重点152、回答问题的正确性、知识深度和广度203、回答问题中有独特见解5累计40答辩情况记录(答辩主要问题或答辩评语)是否推荐为优秀论文：是【】否【】答辩小组成员签名答辩小组组长签名：年月日江苏财经职业技术学院毕业设计 (论文)成绩登记表系别专业届别学号学生姓名班级三级评分（百分制）最后成绩（五级制）指导教师评阅教师答辩小组合计成绩系(负责人)签章年月日附件5：毕业设计（论文）评阅与答辩的规范化要求一、毕业设计(论文)评阅与答辩教师资格及“评语”填写要求1毕业设计（论文）的评阅者以及答辩委员会（小组）成员应当由具有“讲师”或相当职称以上的教师担任，不能随意降低标准。2某论文的指导者不能同时担任该论文的评阅者或主答辩人。3“指导者评语”必须包含下列内容：1）完成“毕业设计（论文）任务书”规定工作的情况。2）创新性评价。3）写作的规范化程度。4）存在的问题。5）建议成绩评定。6）是否可以提交答辩。4“评阅者评语”必须包含下列内容：1）论文选题的价值与意义。 2）创新性评价。3）工作量大小。4）写作的规范化程度。5）存在的问题。6）建议成绩评定。7）是否可以提交答辩。5答辩委员会（小组）的评语应按照学生答辩时回答问题的情况（知识面掌握、逻辑思维能力、口头表达能力、回答问题的正确性等）或各成员投票的综合结果填写，并给出成绩。6毕业设计（论文）的评语应当用黑墨水钢笔工整书写或按教务处统一设计的电子文档标准格式（可从教务处网页上下载）打印，不得随便涂改或潦草书写，禁止打印在其它纸上后剪贴。有关年月日等日期的填写，应当按GB/T 740894规定的要求，一律用阿拉伯数字书写。如“2006年6月18日”。二、毕业设计（论文）答辩会场的规范化要求1答辩会场可设在经专门布置的教室、会议室、办公室或实验室内。会场要整洁、美化，具有热烈、庄重的气氛，体现论文答辩工作是学校全体师生教学工作中一项非常重要的活动。2会场正面（讲台）的墙上要悬挂写有“江苏财经职业技术学院系专业级（或届）毕业设计（论文）答辩”的红色横幅（或写在红纸上张贴），可供摄像或照相，用作纪念性背景材料。3会场第一排应设有答辩委员会（小组）负责人、委员、秘书三角形字牌标识的桌子及专座，后面可设置多排桌椅，供师生或来宾旁听就坐。附件6：江苏财经职业技术学院毕业论文、综合毕业实践说明书撰写规范一、毕业论文、综合毕业实践说明书的结构规范毕业论文、综合毕业实践说明书正文篇幅应在5000字以上，中文摘要200字左右，一般由以下几部分组成：1、封面（含文头、标题、系别、专业、学号、姓名、指导教师、日期）2、摘要、关键词（2-6个，字数在20字左右）3、目录4、正文5、结束语6、致谢7、参考文献8、附录（必要时）二、毕业论文、综合毕业实践说明书排版要求毕业论文、综合毕业实践说明书统一用A4纸打印。页面设置页边距上2.8cm，下2.5cm，左右各2.5cm，装订线位置选择左侧。正文页脚注上页码，页码格式为阿拉伯数字，居中。具体各部分的字体、字号等样式见附件。三、毕业论文、综合毕业实践说明书撰写的内容与要求1、标题标题应该简短、明确、有概括性。标题字数要适当，不宜超过20个字，外文题目不宜超过10个实词，如果有些细节必须放进标题，可以分成主标题和副标题。标题必要时可分二行书写。2、摘要摘要应以浓缩的形式概括研究课题的内容。关键词一般以26个为宜，主题词条选取应为通用技术词汇，不得自造关键词。关键词以显著字符另起一行，排在摘要的下方。3、目录目录由序号、名称和页码组成。目录要求标题层次清晰，且要与正文标题一致，主要包括摘要、正文的主要层次标题、致谢、参考文献及附录等。 4、正文(1)工科类综合毕业实践说明书正文包括引言（或绪论）、正文主体、结论，其内容分别如下：引言应是综合评述前人工作，说明本课题的意义、目的、研究范围及要达到的技术要求；国内外文献综述，以及论文所要研究的设想、方法、实验、设计、选题依据等，阐述应当言简意赅，不要与摘要雷同。一般教科书中有的知识，在此处不必出现。在综合毕业实践说明书中为了反映作者确已掌握了坚实基础理论和专门知识，并对研究方案作了充分论证，有关历史回顾和前人工作的综合评述、理论分析等可单独成章，用足够的篇幅叙述内容。正文主体是对研究工作的详细表述，其内容包括：问题的提出，研究工作的基本前提、假设和条件；模型的建立，实验方案的拟定；基本概念和理论基础；设计计算的主要方法和内容；调查对象、实验与观测方法和结果、内容及其分析、仪器设备、原材料、计算方法、编程原理、数据处理、设计说明与依据、加工整理的图表等；理论论证，理论在课题中的应用，课题得出的结果，以及对结果的讨论等。学生根据综合毕业实践说明书课题的性质，一般仅涉及上述一部分内容。正文中的图表应编排序号、图名、表名。图纸绘制与插图必须规范准确，符合国家标准。图表采用三线表，图的纵横坐标必须标注量、单位。图序及图名置于图的下方。图必须用黑色绘图笔清绘或计算机制图。表序及表名置于表的上方。表内应表明是测试项标准规定的符号、单位、量。表内“空白”代表未测或无此项；“”代表未发现；“0”代表实测结果为零。应逐步使用计算机绘制图表。正文中出现的符号和缩略词应采用本专业、学科的权威性机构或学术团体所公布的规定。如为作者自定的符号和缩略词，应在第一次出现时加以说明，给出明确的定义。引用他人资料要有标注。正文内容要符合专业培养目标。结论（或结束语）是对整个研究工作进行归纳和综合而得出的总结，对所得结果与已有结果的比较和课题尚存在的问题，以及进一步开展研究的见解与建议。结论要写得概括、简短。 (2) 文科、管理类论文正文部分包括：引言、论文主体、结论。引言是在论文主体之前，用简练、概括性语言引出论文所要研究的问题。论文主体是毕业论文的主要部分，要求文字简练、通顺、层次清楚，重点突出。论文主体应分章排版，章与章之间不可接排（另起一页）。结论（或结束语）作为单独一章排列，但标题前面不加“第章”（或第篇）字样。结论是整个论文的总结，应以简练的文字说明论文所做的工作，一般不超过两页。5、致谢致谢应以简短的文字对在课题研究和毕业论文、综合毕业实践说明书撰写过程中曾直接给予帮助的人员（例如指导教师、答疑教师及其他人员）表示自己的谢意，这不仅是一种礼貌，也是对他人劳动的尊重，是治学者应有的思想作风。文字要简洁，实事求是，切忌浮夸和庸俗之词。6、参考文献与附录参考文献是毕业论文、综合毕业实践说明书不可缺少的组成部分，它反映毕业论文、综合毕业实践说明书的取材来源、材料的广博程度和材料的可靠程度，也是作者对他人知识成果的承认和尊重。一份完整的参考文献可向读者提供一份有价值的信息资料。参考文献不宜过多，但应列入主要的参考文献，一般以6-10篇为宜，鼓励适量引用外文文献。附录是对于一些不宜放在正文中，但有参考价值的内容，可编入附录中，例如公式的推演、编写的程序等；如果文章中引用的符号较多时，便于读者查阅，可以编写一个符号说明，注明符号代表的意义。一般附录的篇幅不宜过大，若附录篇幅超过正文，会让人产生头轻脚重的感觉。7、综合毕业实践的图纸要求有一张手工绘制1号图纸，其余图纸采用计算机绘图，图纸要符合国家标准。鼓励采用计算机给图。四、毕业论文、综合毕业实践说明书的写作细则1、书写毕业论文、综合毕业实践说明书要用学校规定的文稿纸书写或打印（手写时必须用黑或蓝墨水），文稿纸背面不得书写正文和图表，正文中的任何部分不得写到文稿纸边框以外，文稿纸不得随意接长或截短。汉字必须使用国家公布的规范字。2、标点符号毕业设计(论文)中的标点符号应按新闻出版署公布的“标点符号用法”使用。3、名词、名称科学技术名词术语尽量采用全国自然科学名词审定委员会公布的规范词或国家标准、部标准中规定的名称，尚未统一规定或叫法有争议的名称术语，可采用惯用的名称。使用外文缩写代替某一名词术语时，首次出现时应在括号内注明其含义。外国人名一般采用英文原名，按名前姓后的原则书写。一般很熟知的外国人名（如牛顿、达尔文、马克思等）可按通常标准译法写译名。 4、量和单位量和单位必须采用中华人民共和国的国家标准GB3100GB3102-93，它是以国际单位制（SI）为基础的。非物理量的单位，如件、台、人、元等，可用汉字与符号构成组合形式的单位，例如件/台、元/km。5、数字毕业设计(论文)中的测量统计数据一律用阿拉伯数字，但在叙述不很大的数目时，一般不用阿拉伯数字，如他发现两颗小行星、三力作用于一点，不宜写成他发现2颗小行星、3力作用于1点。大约的数字可以用中文数字，也可以用阿拉伯数字，如约一百五十人，也可写成约150人。6、标题层次毕业论文、综合毕业实践说明书的全部标题层次应有条不紊，整齐清晰。相同的层次应采用统一的表示体例，正文中各级标题下的内容应同各自的标题对应，不应有与标题无关的内容。章节编号应采用分级阿拉伯数字编号方法，第一级为1、2、3等，第二级为2.1、2.2、2.3等,第三级为2.2.1、2.2.2、2.2.3等，但分级阿拉伯数字的编号一般不超过四级，两级之间用下角圆点隔开，每一级的末尾不加标点。各层标题均单独占行书写，均空两格书写序数，后空一格书写标题，末尾不加标点。第四级以下单独占行的标题顺序采用A.B.C.和a.b.c.两层，标题均空两格书写序数，后空一格写标题。正文中对总项包括的分项采用、单独序号，对分项中的小项采用、的序号或数字加半括号，括号后不再加其他标点。题目层次不宜太多。不论几级标题都不能单独置于页面的最后一行，即标题排版中不能出现孤行。正文的排版中各段也尽可能不出现孤行。7、注释毕业论文、综合毕业实践说明书中有个别名词或情况需要解释时，可加注说明，注释可用页末注（将注文放在加注页的下端）或篇末注（将全部注文集中在文章末尾），而不可行中注（夹在正文中的注）。注释只限于写在注释符号出现的同页，不得隔页。8、公式与计量单位公式应居中书写，公式的编号用圆括号括起放在公式右边行末，公式和编号之间不加虚线。公式统一用英文斜体排版，公式中有上标、下标、顶标或底标等时，必须层次清楚，特别是角标层次多时，更应注意此问题。公式应居中放置，有序号公式可略靠左。若公式前有“解”、“证”、“假设”等文字时，文字顶格写，公式末不加标点，公式序号写在公式右侧的行未顶边线，并加圆括号（一般只有文中需要引用的或重要的公式才编号）。序号按章排，如“（11）”、“（12）”。附录采用A、B、C编号时，其公式序号用“（A1）”、“（B2）”等排版。文章中引用公式时，一般用“见式（11）”。公式在换行排版时，采取与等号对齐的方式。如：=（2-112-13）2sincoscos2+（3-113-12）2sincoscos2+（3-123-12）cossin2公式中第一次出现的物理量应进行注释，可采用如下两种形式：形式一形式二扭转比例极限p为：P=Mp/W （11）式中Mp为扭转曲线开始偏离直线时扭矩，Nm.扭转比例极限p为：P=Mp/W （11）式中Mp为扭转曲线开始偏离直线时扭矩，Nm.整个论文出现的各种计量单位必须严格按照中华人民共和国法定计量单位所规定的英文符号标注，严格区分大小写。9、表格毕业论文、综合毕业实践说明书中的表格采用三线表（即没有坚线的表），表格的设计应简单明了。毕业论文、综合毕业实践说明书中凡是摘选参考文献表格，必须在图注及表注中用“ ”标明。每个表格应有表序和表题，表序和表题应写在表格上放正中，表序后空一格书写表题，并按章编号（如表21等）。字号可比正文小一号并加黑。表格允许下页接写，表题可省略，表头应重复写，并在右上方写续表。10、插图毕业论文、综合毕业实践说明书中的选图及制图力求精炼。适于文字说明的，就不要用图。所有图纸均应精心设计并用绘图笔绘制，不得徒手勾画，不使用复印件。综合毕业实践的插图必须精心制作，线条粗细要合适，图面要整洁美观。每幅插图应有图序和图题，图序和图题应放在图位下方居中处，字号可比正文小一号并加黑。图应在描图纸或在白纸上用墨线绘成，鼓励用计算机绘图。11、参考文献参考文献是毕业论文、综合毕业实践说明书中引用文献出处的目录表。凡引用本人或他人已公开或未公开发表文献中的学术思想、观点或研究方法、设计方案等，不论借鉴、评论、综述，还是用作立论依据、学术发展基础，都应编入参考文献目录表。直接引用的文字应直录原文并用引号括起来。直接、间接引用都不应断章取义。参考文献序号用 1 、2、 3，各类参考文献格式为：（1）专著作者. 书名M，出版地：出版者.出版年.（2）期刊作者. 文题J.刊名，年，卷（期）。（3）报纸作者. 文题N.报名.出版日期（版次）.（4）论文集作者.引文文题A. 主编. 论文集名C. 出版者，出版年.根据国际和国内撰写科技学术论文的通用惯例，参考文献中，中外文献混编，并编序号（不加括号）；或者汉英参考文献按引用先后顺序分别集中，汉前英后统一编序。注：中文作者姓名只列3人，其间用“，”；多于3人，则其后加“等”。英文作者之间用“,”隔开，多于3人则其后加“etal.”；外文作者姓名应该名在前，姓在后，名用首字。参考文献条目应该尽可能少而精。产品说明书、各类标准、专利及未公开发表的研究报告（不含著名的内部报告如PB，AD报告等）不能作为参考文献；同一书籍（教科书、专著等）只能在参考文献中列用一次。附件A、毕业论文排版样式（文科）附件B、综合毕业实践说明书（论文）排版样式（工科）附件A江苏财经职业技术学院毕业论文（校名为小初号华文行楷，“毕业论文”四字为小初号隶书，1.5倍行距，上空一行，下空四行五号）标题：会计信息产权的逻辑及其博弈 (标题为三号宋体) （小二华文新魏）（下空五行五号）系别：会计系专业：学号：姓名：指导教师： (三号宋体) （三号楷体加粗）年月日（三号宋体，封面内容全部居中）（空一行）摘要（小三号黑体，居中，和下文中间不空行）本文注意到会计信息“面纱”后面蕴涵的利益关系,提出会计信息产权的命题,并着力揭示会计信息产权命题的基本逻辑。会计信息产权的界定是一个持续性的博弈过程,企业所有权分享与会计信息产权界定密切相
