分流式二级圆柱齿轮减速器设计【3张CAD图纸】【F=1800，V=0.7，D=400】

分流式二级圆柱齿轮减速器设计

53页 7700字数+说明书+3张CAD图纸

分流式二级圆柱齿轮减速器设计说明书.doc

装配图.dwg

装配图.exb

轴完成.dwg

轴完成.exb

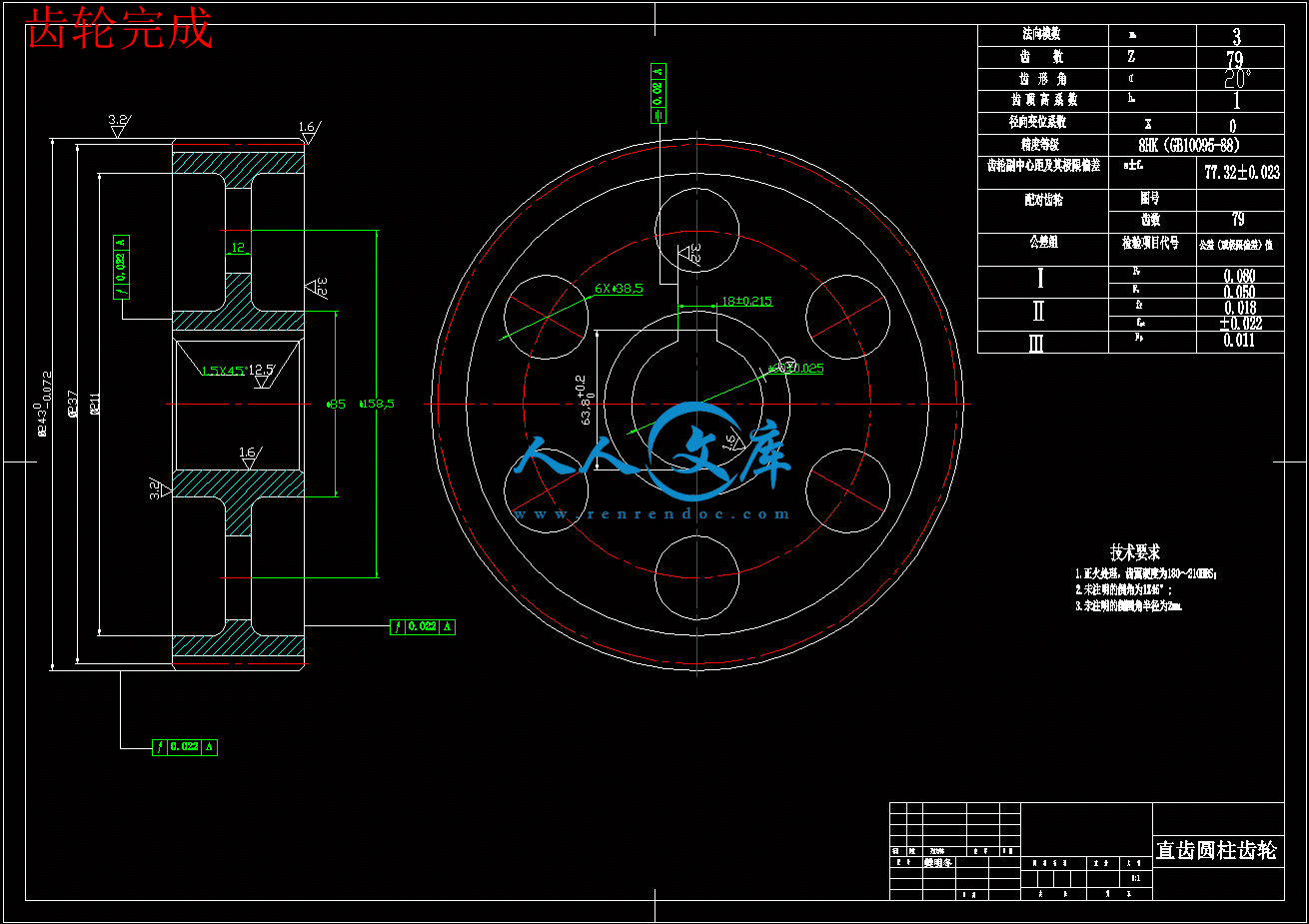

齿轮完成.dwg

齿轮完成.exb

目录

一．设计任务书………………………………

二、传动方案拟定…………….……………………………….

三、电动机的选择……………………………………….…….

四、计算总传动比及分配各级的传动比………………………

五、运动参数及动力参数计算…………………………………

六、传动零件的设计计算………………………………………

七、轴的设计计算………………………………………………

八、滚动轴承的选择及校核计算………………………………

九、键联接的选择及计算………………………………………

十、联轴器的选择………………………………………………..

十一、润滑与密封…………………………………………………..

十二、参考文献…………………………………………………

一 、 设计任务书

1.1工作条件与技术要求：运动速度允许误差为±5％。；

工作情况：减速装置可以正反转，有轻微冲击，传动零件工作总时数10000小时，检修周期500小时小修，2000小时大修；

工作环境：室内，清洁；

制造条件：一般机械厂，单件小批量生产。

1.2 设计内容

（1）确定传动装置的类型，画出机械系统传动方案简图；

（2）选择电动机，进行传动装置的运动和动力参数计算；

（3）传动系统中的传动零件设计计算；

（4）绘制减速器装配图草图和装配图各1张（A0）;

（5）绘制减速器齿轮及轴的零件图各1张（A2）

2．原始数据

运行阻力F（KN）：1.8

运行速度V（m/s）：0.7

车轮直径D (mm)：400

启动系数： =1.3

二、传动方案的拟定
