桃林口重力坝水利枢纽设计

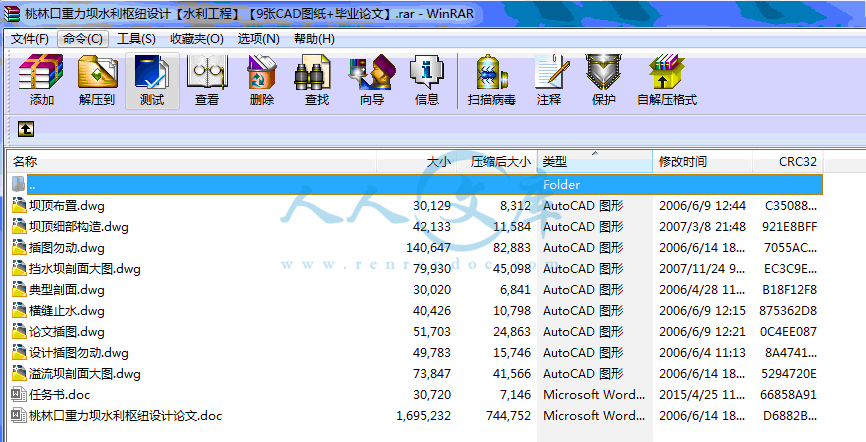

70页 21000字数+说明书+任务书+9张CAD图纸【详情如下】
任务书.doc
典型剖面.dwg
坝顶布置.dwg

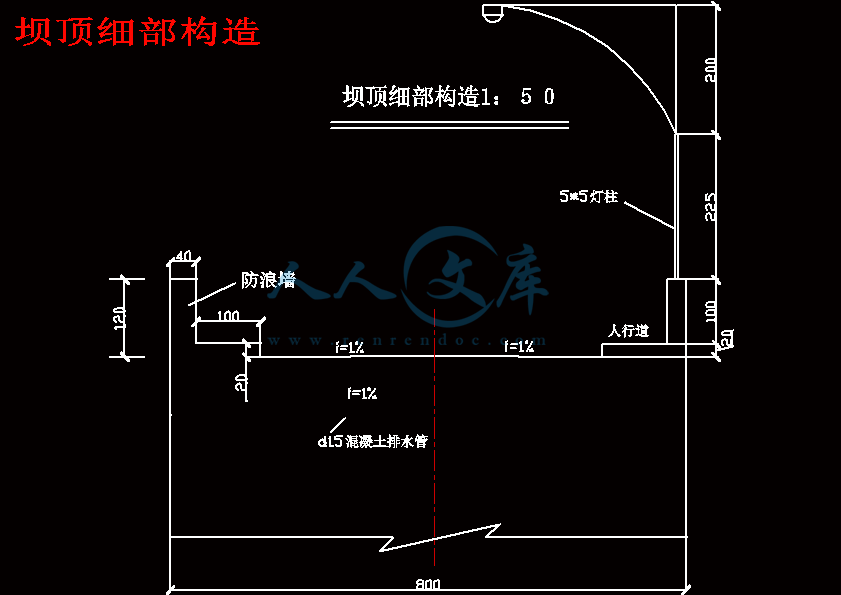

坝顶细部构造.dwg
挡水坝剖面大图.dwg
插图勿动.dwg
桃林口重力坝水利枢纽设计论文.doc
横缝止水.dwg

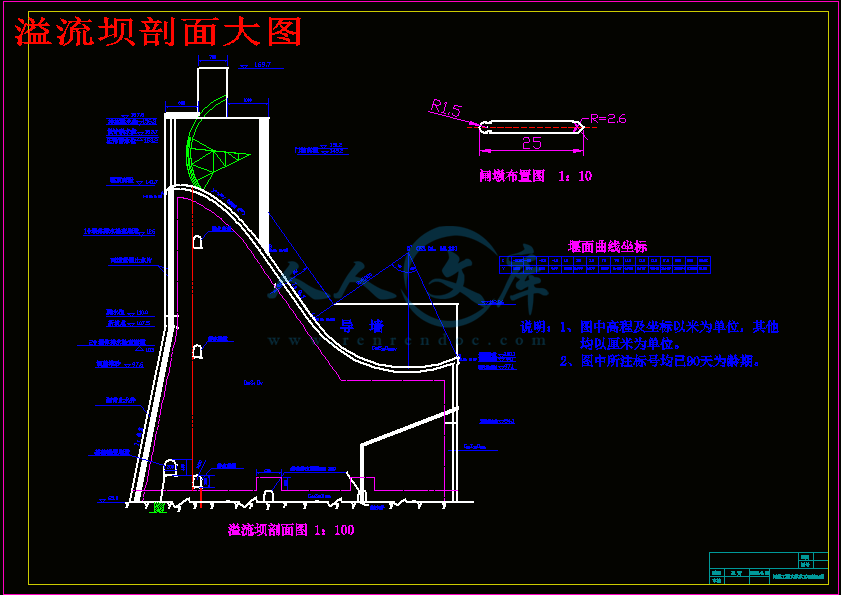

溢流坝剖面大图.dwg
论文插图.dwg
设计插图勿动.dwg


目录
第1章 基本资料 1
1.1 枢纽概况及工程目的 1
1.2 设计基本资料 1
1.2.1 水文分析 1
1.2.2 气象条件 5
1.2.3 工程地质 5
1.2.4 当地建筑材料 7
1.2.5 交通条件 8
1.2.6 施工条件 8
1.2.7 效益(以1984年价格水平及费用标准计算) 8
第2章 枢纽布置 11
2.1 坝轴线选择 11
2.1.1 坝段比较 11
2.1.2 坝线选择 12
2.2 坝型选择 13
2.3 枢纽布置 13
第3章 坝体剖面设计 14
3.1 坝顶高程的确定(参考《水工建筑物》教材 P34) 14
3.2 挡水坝剖面设计 16
3.2.1 坝顶宽度的确定 16
3.2.2 折坡点位置及坝底宽度的确定 17
3.2.3 基础灌浆廊道尺寸拟定 17
3.2.4 排水廊道尺寸拟定 17
3.3 溢流坝剖面设计 18
3.3.1 溢流面曲线设计——参考《水工建筑物》教材 P38 19
3.3.2 剖面设计 23
3.4 水力计算 24
3.4.1 堰顶过流量计算 24
3.4.2 底孔泄流计算 25
3.4.3 挑流消能计算 25
3.4.4 水面线的确定(参考《水工设计手册》卷6相关部分) 26
3.4.5 溢流重力坝的上部结构设计 29
第4章 挡水坝稳定分析及应力计算 31
4.1 计算情况及控制标准 31
4.1.1 应力分析计算原理 31
4.1.2 稳定应力控制 31
4.2 荷载组合及计算 32
4.2.1 荷载组合 32
4.2.2 荷载计算(正常蓄水位情况下) 32
4.3 兴利水位、校核水位下的计算 37
4.3.1 兴利水位下的计算 37
4.3.2 校核水位下的计算 40
4.4 兴利水位加地震荷载作用下的计算 43
4.4.1 兴利水位加地震荷载下的抗滑稳定计算 43
4.4.2 兴利水位加地震荷载下的坝基础截面的应力计算(75.0米高程) 43
第5章 溢流坝稳定及应力计算 45
5.1 荷载计算及其组合 45
5.1.1 自重:包括闸墩、坝体、工作桥、交通桥、启闭机。 45
5.1.2 动水压力的计算(兴利水位下) 47
5.2 兴利水位、校核水位下的稳定及应力计算 47
5.2.1 兴利水位下的计算 47
5.2.2 校核水位下的计算 51
第6章 细部结构设计 56
6.1 混凝土分区及标号选择 56
6.2 坝体分缝 57
6.2.1 横缝 58
6.2.2 纵逢 58
6.2.3 水平施工缝 58
6.3 坝体廊道系统 58
6.3.1 基础灌浆廊道 58
6.3.2 检查和坝体排水廊道 59
6.4 止水和排水 60
6.4.1 横缝止水 60
6.4.2 坝体排水 62
6.5 坝顶布置 62
6.6 地基处理 63
6.6.1 地基开挖与清理 63
6.6.2 坝基帷幕灌浆 63
6.6.3 坝基固结灌浆 64
6.6.4 坝基排水 64
6.6.5 断层破碎带和软弱夹层的处理 64
参考文献 66
谢辞 67
第1章基本资料
1.1枢纽概况及工程目的
  桃林口水库位于河北省青龙县与卢龙县交界处。控制流域面积5060平方公里,占全流域的80%。青龙河是滦河较大支流之一,水量充沛,但年内及年际的水量分配极不均匀,必须兴建大型的控制工程进行调节,丰富的水资源方可充分的利用。水库主要任务是调节水量,供秦皇岛市和港口码头、钢铁基地及滦河下游地区农业用水。结合引水发电、水面养殖、洪水错峰等,可得到综合利用的效果。供水原则是:在满足城市生活、工业用水的同时,对农业也给以一定的重视。特别是移民迁建灌区用水应优先保证,其次是现有灌区用水及潘家口、大黑丁两库的配套灌区,新增灌区要安排在缺乏地下水的滨海地区。
   枢纽工程在三个坝段选择了二条坝线,二种坝型。Ⅰ-83坝线采用混凝土重力坝,红层坝线采用当地材料坝。枢纽建筑物包括主坝、泄水设备及电站等。枢纽工程的推荐方案为Ⅰ-83坝线混凝土坝方案。
   根据本工程的规模及其在国民经济中的作用,按水电部制定的SDJ12-78设计标准,水利枢纽工程属大一型。主要建筑物按一级设计,辅助建筑物按三级,临时建筑物按四级设计。洪水设计标准,混凝土拦河坝(一级建筑物)按千年一遇设计,五千年一遇校核。
1.2设计基本资料
水文分析
   ⑴、年径流:青龙河流域水量充沛,是滦河流域水资源蕴藏量较大的一条支流。年径流由年降雨产生。年径流在地区与时间上的分布与年降水基本一致。
   年径流在年际间变化悬殊,桃林口实测资料1956~1982年27年资料中,丰水年1977年达21.34亿立方米,枯水年1981年仅1.667亿立方米,相差19.37亿立方米,约合12.倍。且丰、枯水年连续发生。多年平均年径流量为9.8亿立方米。
   ⑵、泥沙:青龙河流域植被较好,泥沙来源在地区上分布和洪水在地区上的分布是一致的。主要是土门子到桃林口区间,其间来沙量约占桃林口以上总输沙量的60~70%,本地区泥沙在年内分配比径流更集中,汛期输沙量占年输量的95%以上,而汛期沙量又都集中在几次大洪水。年际之间沙量变化悬殊。由统计分析得知,桃林口站多年平均输沙量为386万吨,多年平均侵蚀模数为762吨/平方公里,多年平均含沙量为4.0公斤/立方米。从泥沙的组成情况来看,泥沙颗粒较粗,中值粒径为0.0375毫米,淤沙浮容重0.9吨/立米,内摩擦角为12度。
   ⑶、洪水:青龙河洪水由暴雨形成。本地区暴雨历时短、强度大、地区坡度陡,洪峰陡涨陡落。一次洪水历时一般为3~6天。流域南部位于燕山山脉东侧的暴雨中心地带,因此洪水具有风高浪大的特点。
   本流域洪水多发生在七、八两月,出现在七月的占34%,出现在八月的占66%,桃林口多年平均6~9月洪量占年径流量的70%左右,三天洪量占六天洪量的70%以上,大水年尤为集中。如1962年最大六天洪量占年径流量达70%。流域内洪水地区分布主要在土门子以下。以土门子与桃林口1971~1977年同期系列统计,土门子~桃林口区间占桃林口以上洪量的60%以上,而其面积占桃林口以上总面积的42%。
   由频率分析法求得:    固结灌浆的目的,是提高基岩的整体性、抗压、抗剪强度和弹性模量,减少坝基渗漏。灌浆范围为应力较大的坝踵、坝趾附近,并分别向上下游延伸一定区域,钻孔作梅花状布置,孔距和排距从20m开始,加密至最终为4m,孔深一般为5~8m,取为7m。灌浆压力一般为0.2~0.4Mpa,此取0.4MPa。当灌浆孔段单位时间吸浆量时,再延续30~60min可结束灌浆。
坝基排水
   为了进一步降低坝底面的渗透压力,应在防渗帷幕后设置坝基排水系统,做法是先在帷幕灌浆廊道下游侧钻设一排主排水孔,并设2排辅助排水孔,排水廊道之间加设半圆排水扣管纵向排水廊道、管由设在坝段内和横缝间的横向排水沟连通,将渗水汇入集水井,由水泵排至坝外。主排水孔幕在坝基面处与帷幕下游面的距离不宜小于2m,一般略向下游倾斜,帷幕略向上游倾斜,二者成10o~15o交角,主排水孔距取3m,孔径取20cm,孔深为帷幕深的0.4~0.6倍,取35m。辅助排水孔距取5m,孔深取10m。主、辅排水孔内填塞冲洗干净的卵、碎石。排水孔幕在坝内的部分需予埋钢管。
断层破碎带和软弱夹层的处理
   (1)断层破碎带的处理
   断层破碎带强度低,弹性模量小,可能使坝基产生不均匀沉陷。对倾角较陡的断层破碎带,可采用开挖回填混凝土措施,混凝土的高度可取断层宽度的1~1.5倍,且不小于1.0m;对于倾角较缓的断层破碎带,除应在顶面设置混凝土塞外,还要考虑下面深埋部分对坝体稳定的影响,必要时沿破碎带开挖若干个斜井,在斜井与破碎带相交的不同高程中开挖平洞,井洞内回填密实的混凝土,形成一组框格形的刚性支撑骨架,以起到防渗、抗滑和防止沉降过大的作用。
   (2)软弱夹层的处理
   ?-83坝线右岸有13条顺层夹泥软弱夹层,左岸有6 条。对于浅埋的夹层,可将软弱夹层挖除,并回填混凝土;埋藏较深时,应根据其走向、厚度、位置等情况确定处理措施。可在坝踵或坝趾处设混凝土齿墙或钢筋混凝土抗滑桩,切断软弱夹层至完整基岩上,倾角缓时也可打斜洞深入软弱夹层做混凝土塞。
   (3)溶洞处理
在岩溶地区,可能存在溶洞、漏斗、溶槽和暗河等,它们不仅是渗露的通道,而且还降低了基岩的承载能力,处理措施主要是开挖、回填和灌浆等方面的配合应用。对浅层溶洞,可直接开挖,清除充填物并冲洗干净后,用混凝土回填;对深层溶洞,可进行帷幕灌浆,也可采用洞挖回填的方法
参考文献
[1]水工建筑物教材(上册). 马文英、刘建中、李显军编著.黄河水利出版社
[2] 水力学(上、下册).高速水力学国家重点实验室(四川大学)编、吴持恭主编.高等教育出版社.
[3] 水工设计手册(第五册)混凝土坝   .水电出版社
[4] 水利水电枢纽工程等级划分及设计标准.     SDJ-78
[5] 重力坝的设计和计算  潘家铮  中国工业出版社
[6] 水工规范SL/T191-96   水利部.
[7] 水利水电工程制图.    水利部.
[8]重力坝    汝乃华编著,潘家铮主编     水电出版社
[9] 水工计算手册.      武汉水院水力学教研室   水电出版社
[10] 水工钢筋混凝土结构设计规范             SDJ-78
[11]重力坝设计规范        SDJ-78          水利电力出版社
[12]水工建筑物抗震设计规范         SDJ-78
[13] JEREMYBIRD,PAMELA WALLACE.Dams and Development-an Insignt to the Report of World Commission On Dams,Irrigation and Drainage ,(2001),50:53-64.
[14] YaD.Ratkovich .Curront Problems of stochastic Hydrology ,Water Resources,2000,27(6):585-593
[15] Longman Dictionary of contem porary English ,The commercial Press.

内容简介:

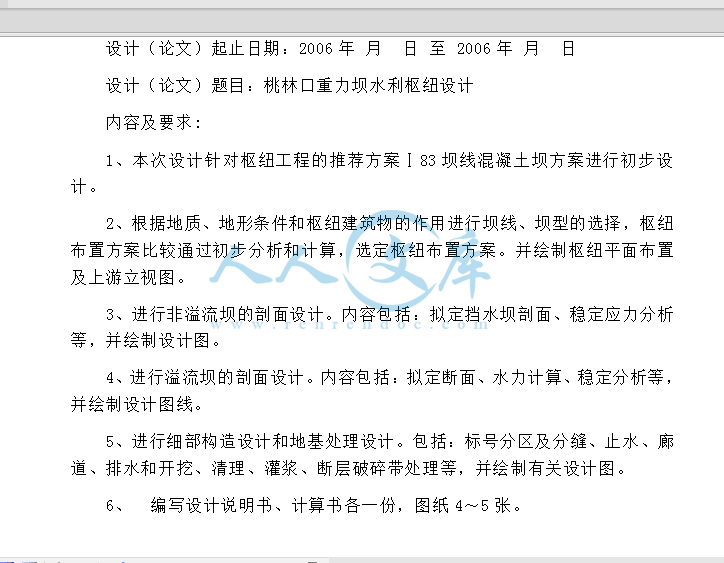

河北工程大学毕业设计(论文)河北工程大学毕业设计(论文)任务书姓名: 专业:水利水电工程设计(论文)起止日期:2006年 月 日 至 2006年 月 日设计(论文)题目:桃林口重力坝水利枢纽设计内容及要求:1、本次设计针对枢纽工程的推荐方案83坝线混凝土坝方案进行初步设计。2、根据地质、地形条件和枢纽建筑物的作用进行坝线、坝型的选择,枢纽布置方案比较通过初步分析和计算,选定枢纽布置方案。并绘制枢纽平面布置及上游立视图。3、进行非溢流坝的剖面设计。内容包括:拟定挡水坝剖面、稳定应力分析等,并绘制设计图。4、进行溢流坝的剖面设计。内容包括:拟定断面、水力计算、稳定分析等,并绘制设计图线。5、进行细部构造设计和地基处理设计。包括:标号分区及分缝、止水、廊道、排水和开挖、清理、灌浆、断层破碎带处理等,并绘制有关设计图。6、 编写设计说明书、计算书各一份,图纸45张。 指导教师: 系主任: 院长: 2006年 月 日河北工程学院毕业设计(论文)评语学生姓名 王芳 专业班级 水利水电工程0224班 设计(论文)题目 桃林口重力坝水利枢纽设计 内容及要求:1、指导教师评语: 指导教师(签字) 年 月 日2、评阅人评语 评阅人(签字) 年 月 日3、答辩组评语 答辩组组长(签字) 年 月 日摘要桃林口水库位于河北省青龙县与卢龙县交界处。控制流域面积5060平方公里,占全流域的80%。 枢纽工程在83坝线采用混凝土重力坝,枢纽建筑物包括主坝、泄水设备及电站等。枢纽工程的推荐方案为83坝线混凝土坝方案。本设计主要是对重力坝进行设计,主要分为以下几部分内容: 枢纽布置的设计枢纽布置的主要任务是对该枢纽的总体设计,全面整体的规划,为以后的设计作宏观的指导。 坝体剖面的设计从局部开始对坝体进行设计,其中包括挡水坝剖面设计,溢流坝剖面设计,以及水力计算的内容。其中又有细节的设计例如廊道等 挡水坝和溢流坝稳定分析及应力计算这是对剖面设计完后的坝段进行稳定、强度等方面的计算和演算,如果能够满足规范要求就可以按上面的设计施工,如果不满足还要重新进行设计。荷载计算往往以正常运用情况作为控制情况。 细部构造的设计为了满足坝体的结构及运用情况的要求,需要对坝体进行细部构造设计,细部构造设计的内容主要有坝体的的分区、分缝,廊道系统,止水排水,以及地基处理等。本设计所有设计内容均是按所学水工建筑物基本知识所设计,所有设计均符合现行设计的有关规范规定。关键词:混凝土重力坝;荷载;应力;水面线;灌浆SummaryPeach wood the saliva database locates green dragon County, Hebei and dragon County of lu hand over the boundary.Control 5060 square kilometers of the drainage basin, basin, watershed area, have 80% of the whole drainage basin, basin, watershed. The vital point engineering is in 83 dam line adoption concrete gravity dams of the , the vital point building includes the main dam and leaks water the equipments and gives or get an electric shock station etc.The recommendation project of the vital point engineering is 83 dam line concrete dam projects of the .This design mainly carries on the design to the gravity dam, mainly ising divided into several parts of contentses of the following:(1)The design of the layout of hydroproject.The main mission of the layout of hydroproject is the total design to that vital point, overall whole programming, is the leading that the later design makes the macro view.(2)The design of the dam body section.Start carrying on the design to the dam body from the part, among them include to block the dam section design, the over flow dam section design, and calculating contents of water power.Among them have the design of detail again for example gallery etc.(3)The blocks the dam and over flow dams to stabilize the analysis and stress calculations.This is the calculation to the section after design of the dam segment carries on the stability, strength.etc. and calculations, if can satisfy the norm request and can press design construction of top, if the dissatisfied foot still wants to re- carry on the design.Load calculation usually with normal usage the circumstance conduct and actions control circumstance.(4)The design of the minute part structure.For satisfying the structure of the dam body and the request of the usage circumstances, need to carry on the minute part structure design to the dam body, the minute part construct the contents of design mainly has the dam body of of cent area, divide to sew, the gallery system, the waterstop drainage, and foundation treatment etc.The origin designs all design contentses to all learn the basic knowledge of hydraulic structure by the design, all designs all meet the relevant norm provision of current design.Keyword:Concrete gravity dam;Load;Stress;Flow profile;Infuse the syrup 河北工程大学毕业设计(论文)目录第1章基本资料11.1枢纽概况及工程目的11.2设计基本资料11.2.1水文分析11.2.2气象条件51.2.3工程地质51.2.4当地建筑材料71.2.5交通条件81.2.6施工条件81.2.7效益(以1984年价格水平及费用标准计算)8第2章枢纽布置112.1坝轴线选择112.1.1坝段比较112.1.2坝线选择122.2坝型选择132.3枢纽布置13第3章坝体剖面设计143.1坝顶高程的确定(参考水工建筑物教材 P34)143.2挡水坝剖面设计163.2.1坝顶宽度的确定163.2.2折坡点位置及坝底宽度的确定173.2.3基础灌浆廊道尺寸拟定173.2.4排水廊道尺寸拟定173.3溢流坝剖面设计183.3.1溢流面曲线设计参考水工建筑物教材 P38193.3.2剖面设计233.4水力计算243.4.1堰顶过流量计算243.4.2底孔泄流计算253.4.3挑流消能计算253.4.4水面线的确定(参考水工设计手册卷6相关部分)263.4.5溢流重力坝的上部结构设计29第4章挡水坝稳定分析及应力计算314.1计算情况及控制标准314.1.1应力分析计算原理314.1.2稳定应力控制314.2荷载组合及计算324.2.1荷载组合324.2.2荷载计算(正常蓄水位情况下)324.3兴利水位、校核水位下的计算374.3.1兴利水位下的计算374.3.2校核水位下的计算404.4兴利水位加地震荷载作用下的计算434.4.1兴利水位加地震荷载下的抗滑稳定计算434.4.2兴利水位加地震荷载下的坝基础截面的应力计算(75.0米高程)43第5章溢流坝稳定及应力计算455.1荷载计算及其组合455.1.1自重:包括闸墩、坝体、工作桥、交通桥、启闭机。455.1.2动水压力的计算(兴利水位下)475.2兴利水位、校核水位下的稳定及应力计算475.2.1兴利水位下的计算475.2.2校核水位下的计算51第6章细部结构设计566.1混凝土分区及标号选择566.2坝体分缝576.2.1横缝586.2.2纵逢586.2.3水平施工缝586.3坝体廊道系统586.3.1基础灌浆廊道586.3.2检查和坝体排水廊道596.4止水和排水606.4.1横缝止水606.4.2坝体排水626.5坝顶布置626.6地基处理636.6.1地基开挖与清理636.6.2坝基帷幕灌浆636.6.3坝基固结灌浆646.6.4坝基排水646.6.5断层破碎带和软弱夹层的处理64参考文献66谢辞6768- -第1章 基本资料1.1 枢纽概况及工程目的 桃林口水库位于河北省青龙县与卢龙县交界处。控制流域面积5060平方公里,占全流域的80%。青龙河是滦河较大支流之一,水量充沛,但年内及年际的水量分配极不均匀,必须兴建大型的控制工程进行调节,丰富的水资源方可充分的利用。水库主要任务是调节水量,供秦皇岛市和港口码头、钢铁基地及滦河下游地区农业用水。结合引水发电、水面养殖、洪水错峰等,可得到综合利用的效果。供水原则是:在满足城市生活、工业用水的同时,对农业也给以一定的重视。特别是移民迁建灌区用水应优先保证,其次是现有灌区用水及潘家口、大黑丁两库的配套灌区,新增灌区要安排在缺乏地下水的滨海地区。 枢纽工程在三个坝段选择了二条坝线,二种坝型。83坝线采用混凝土重力坝,红层坝线采用当地材料坝。枢纽建筑物包括主坝、泄水设备及电站等。枢纽工程的推荐方案为83坝线混凝土坝方案。 根据本工程的规模及其在国民经济中的作用,按水电部制定的SDJ1278设计标准,水利枢纽工程属大一型。主要建筑物按一级设计,辅助建筑物按三级,临时建筑物按四级设计。洪水设计标准,混凝土拦河坝(一级建筑物)按千年一遇设计,五千年一遇校核。1.2 设计基本资料1.2.1 水文分析 、年径流:青龙河流域水量充沛,是滦河流域水资源蕴藏量较大的一条支流。年径流由年降雨产生。年径流在地区与时间上的分布与年降水基本一致。 年径流在年际间变化悬殊,桃林口实测资料19561982年27年资料中,丰水年1977年达21.34亿立方米,枯水年1981年仅1.667亿立方米,相差19.37亿立方米,约合12.倍。且丰、枯水年连续发生。多年平均年径流量为9.8亿立方米。 、泥沙:青龙河流域植被较好,泥沙来源在地区上分布和洪水在地区上的分布是一致的。主要是土门子到桃林口区间,其间来沙量约占桃林口以上总输沙量的6070%,本地区泥沙在年内分配比径流更集中,汛期输沙量占年输量的95%以上,而汛期沙量又都集中在几次大洪水。年际之间沙量变化悬殊。由统计分析得知,桃林口站多年平均输沙量为386万吨,多年平均侵蚀模数为762吨/平方公里,多年平均含沙量为4.0公斤/立方米。从泥沙的组成情况来看,泥沙颗粒较粗,中值粒径为0.0375毫米,淤沙浮容重0.9吨/立米,内摩擦角为12度。 、洪水:青龙河洪水由暴雨形成。本地区暴雨历时短、强度大、地区坡度陡,洪峰陡涨陡落。一次洪水历时一般为36天。流域南部位于燕山山脉东侧的暴雨中心地带,因此洪水具有风高浪大的特点。 本流域洪水多发生在七、八两月,出现在七月的占34%,出现在八月的占66%,桃林口多年平均69月洪量占年径流量的70%左右,三天洪量占六天洪量的70%以上,大水年尤为集中。如1962年最大六天洪量占年径流量达70%。流域内洪水地区分布主要在土门子以下。以土门子与桃林口19711977年同期系列统计,土门子桃林口区间占桃林口以上洪量的60%以上,而其面积占桃林口以上总面积的42%。 由频率分析法求得:表11 洪水计算成果表 项 目洪峰流量(秒立米)洪量(亿立米)24小时三天六天三十天特征值均值20001.42.82.85.37CV1.351.351.251.251.0CS/CV2.52.52.52.52.5频率(%)0.013204022.4339.9639.9655.400.022960020.7536.9036.9051.500.12248015.7428.3428.3440.500.21968013.7824.9224.9236.200.51600011.2320.4120.4130.401132809.3017.1417.1426.102106807.4813.9213.9221.70573605.159.809.8016.201050003.506.836.8312.102029202.044.174.178.18表 12 桃林口水库坝址以上不同频率设计洪水过程线时间不同频率(%)流量(秒立米)月日时0.020.12510724229468034823782962419741721800550500252220019001050800630426872035120090074064466337915001100891续表12时间不同频率(%)流量(秒立米)月日时0.020.12510787622577327501890122010108578320392027001800121313199464740326021701414348108675170356023701614128107005100351023401813162998447503270218020113238576408028101870229751738635202420161024892367583220221014702628399636230302000139047740586227901920128066895522224801710114086845518424701700113010684551842470170011301226800195809518591037901428400218001050070004700162940022400106507320494018296002248010680736050002029300222001065073304950222900021600104507250488024285002000098506880458027220520176008950600041004215401520077005200370061806012800620044503000814580104004850360024601011100800034002540177012500038001900145010301434202885140010007001631632470115085061018291123401050800590续表12时间不同频率(%)流量(秒立米)月日时0.020.12510720289022101000750560222758218965073055024260420809207265462822552196091072253542451193390071853062309182090071452882214172289071052610214516768857065241220301635880702522142016155087569852016192615278706945171818271463865690515201818143386068651322172314048556825102416891377850678508292165513718466745054162213268436705036161612818406665008156712358366624971015161229833658495121455117083065449314137911408266504901613481143823646488181290109582064248620126010698166384832212291043813634480241198101781063147830211689918066284754113896580362547361107939800622470续表12时间不同频率(%)流量(秒立米)月日时0.020.125107810959307966184681010839307936154661210729107906124641410619007856094621610538947806064601811079397756034582010619007706004551.2.2 气象条件 全流域属于季风大陆性气候,冬季寒冷干燥,夏季炎热多雨,年平均降水量约700毫米,且多集中在夏季七、八两月。 流域多年平均气温为摄氏10C左右,日温度变化较大。离坝址较近的迁安站实测最高气温39C,最低气温30C(青龙站)。全年无霜期约130天,结冰期约120天,河道一般12月封冻,次年3月上旬解冻,冰厚为0.40.6米,岸边可达1米。多年平均最大风速为15.8米/秒,水库吹程为3公里。温升率C/h=2.5。1.2.3 工程地质 1、区域地质 桃林口水库库区属于中高山区,构造剥蚀地形。 青龙河在本区内河曲发育,侧蚀能力较强,沿河形成不对称河谷,由于构造运动影响,河流不断下切,于堆积岸形成阶地,侵蚀岸形成陡崖,组成本区地层计有:太古界、下元古界、震旦系、朱罗系及火成岩侵入体和第四纪等。其中分布最广的为震旦系地层。其中以太古界、下元古界、震旦系、朱罗系三者与工程关系密切,为库区的主要岩层。 2、地质构造与地震 桃林口水库处于燕山沉降带的中部。地质构造复杂。全区地震频繁,特别是坝址区南部尤为突出。 库区及其周边控制性的断层有秦皇岛建昌营和滦南卢龙断裂。 秦皇岛建昌营大断裂系深层大断裂,在坝址下游小暖泉村穿过青龙河,沿线有泉群出现。从控制泉群,控制地貌及岩相作用分析,列为活动性断裂较合适。 滦南卢龙断裂(又称桃园断裂),该断裂向北东方向延伸,在距桃林口库区67公里处尖灭。属第四纪以来活动性较强的断裂。唐山地震以后,沿该断层时有余震发生。 上述二条活动性断裂在在三坝段以西5公里处汇而不交。按断层交汇部分易发震的原则,这种汇而不交是值得注意的。 近期坝地区未发生大于4级以上的地震,邻区地震活动有一定影响。1983年8月河北省地震局在桃林口水库工程地震基本烈度鉴定书中确定,一、二坝段位于北区,属相对稳定区,基本烈度为6度(考虑枢纽重要性和水库激发地震,大坝设计烈度提高1度,按7度设计)。三坝段位于区,基本烈度为7度。邻区强震的影响烈度最高可达67度。 3、库区工程地质条件 库区左岸非可溶性岩层广泛分布,其中主要由娟云母千枚岩、石英砂岩、砂质页岩等组成。透水性较小,也没有发现勾通库内外的大断层。因此,在非可溶性岩层分布区,没有向库外渗漏的可能性。 库区可溶性岩层分布于青龙河右岸,从隔水层的分布、岩溶的发育情况以及地貌水文地质条件的分析,水库蓄水以后,向邻谷沙河渗漏的可能性也是不大的。 青龙河与邻谷沙河之间分布有大面积的石英斑岩、斑状花岗岩及火成岩的侵入体,组成了相对隔水层。不利于地下水的活动。 经过对库内断层,灰岩地区的勘探分析,水库向外流域及下游漏水的可能性很小。 库区内岩层抗压强度较高,抗风化能力较强,未发现可能发生坍塌的岩体,库区基本上是稳定的。库区内未发现有开采价值的矿藏,不存在对库周边产生的浸没问题。 4、坝址坝线工程地质条件 坝段内出露的断裂构造如F103、F105、F108、F112、F114、F117、F122等大小断层共十余条,断层走向以北西为主,北东者少,多为高角度正断或平移正断层,少数为逆断层。对大坝稳定、渗漏有一定影响的断层有: (1)F103断层,产状走向近NW,倾向N,倾角4050度,逆断层。大红峪组第三段砾岩被切割,下盘有牵引摺曲,破碎带宽约1020米。出露于83坝线右岸上游约150200米,宽约1020米。 (2)F105断层,产状走向近NW310度,倾角8090度,平移断层,水平断距400米,两侧岩石破碎严重,无胶结现象。出漏于83坝线右岸坝头附近。 (3)F122断层,产状走向NW345度、倾向NE、倾角56度,逆断层。由大红峪组第一段薄层板岩、石英砂岩逆于大红峪组第二段中厚层石英砂岩之上。破碎带宽约6.0米,未见胶结现象,其中夹有30厘米厚的断层泥,断层两盘岩石影响带宽10.4米,在上盘薄层板岩夹石英砂岩中有牵引摺曲,岩层有直立或倒转现象,具有强烈挤压特征。 (4)根据坝址两岸构造,地层岩性出漏分析,推测河床中可能有顺河断层通过。原因一是两岸出漏的断裂构造均未过河,如F103断层走向近东西,规模较大,左岸无迹象,二是地层出漏两岸高程有明显差异。83坝线主要工程地质条件如下:表13 83坝线主要工程地质条件地形地貌构造剥蚀中低山地形,不对称型峡谷,右岸较陡,左岸较缓,阶地不发育坝线长480米覆盖层河床57米砂石层,左岸山麓堆积31.0米地层岩性震旦系大红峪组第一、二段,为中厚层石英砂岩与板岩互层。地层产状层面倾向上游软弱夹层据平洞、竖井资料,右岸有软弱夹层13条,系顺层夹泥,左岸顺层夹泥6条,切层泥3条,建议摩擦系数f=0.20.24风化情况弱风化下限、河床1028米深(高程左边75米,右边55米),左岸弱风化下限为115105米高程,右岸为12090米高程。地质构造右岸小断层67条:左岸F122断层一条。构造简单,基本地震烈度为8度岩层透水性岩基下部80100米深的范围内W值大于0.01升/分.米,均需灌浆处理。岩溶83坝线上游2公里处,马圈子电站附近见溶洞稳定性右坝肩上、下游存在、号不稳定岩体。、岩石力学指标石英砂岩单块岩石室内指标:抗压强度134338Mpa,弹性模量E=500010000Mpa,泊桑比=0.110.33,各岩层层面摩擦系数的估计建议值:(1)石英砂岩层面摩擦系数为0.600.65(2)板岩层面摩擦系数为0.40.45(3)夹泥膜层面摩擦系数为0.30.35(4)切层夹泥层面摩擦系数为0.20.241.2.4 当地建筑材料 天然建筑材料分布于坝址区上、下游河滩及两岸阶地。其中土料场主要有庄窝、土台子等七处,地下水位以上储量为1183.44万立方米,沙砾卵石料场主要有南杖子、桃林口等八处,地下水位以上储量为1088.95万立方米,全部储量有待进一步勘察。各料场材料的物理性质,试验指标等基本满足技术要求,可作大坝混凝土骨料及供围堰方量。如采用当地材料坝方案,其粘性土料的储量足以满足施工要求。1.2.5 交通条件 对外交通计划从京秦路大横河站接轨至工地。改建和新建滦县经迁安、滦县经卢龙到达工地的公路,坝顶无交通要道。1.2.6 施工条件采用低围堰、低孔导流、分期施工的导流方法进行施工。各项施工辅助企业、仓库及生活等临建设施布置在坝址下游两岸。混凝土骨料取自下游料场。施工用电由刘田庄引接。1.2.7 效益(以1984年价格水平及费用标准计算) 水库建成后,除了满足秦皇岛市、冀东钢铁基地及农业用水外,还可获得发电、防洪、养鱼等效益,总效益是显著的。(1)灌溉效益:表14 灌溉效益分析成果表项目旱地灌溉旱改水稻垦荒水稻灌与不灌产值差(元/亩)162.0354.2412.0分摊系数法亩效益(元/亩)81177.1206.0单方水效益(元/立米)0.250.170.17减去成本法亩效益(元/亩)124.0378.0261.0单方水效益(元/立米)0.390.260.22 (2)城市及钢铁基地供水效益: 按秦皇岛市总净产值中水的效益分摊系数以10%计,则每立方米水量的效益为0.53元/立米。 (3)防洪效益: 防洪效益按建库以后,与潘家口、大黑丁水库联合运用,在削峰、错峰过程中减少滦河下游地区的洪水灾害计算,水库年平均效益为443.16万元/年。 (4)发电效益: 以水电的价格代替水电的效益按0.093元/度计算。 表15 水库规划及建筑物特性指标项 目单位指标备注水位校核洪水位设计洪水位正常蓄水位死水位校核尾水位设计尾水位正常尾水位坝前堆沙高程米156.3153.7153.2110.099.197.084.197.6P=0.02%P=0.1%发电库容总库容调洪库容兴利库容死库容堆沙库容亿立米14.932.010.330.941.66主坝坝型石 实体重力坝坝顶高程最大坝高坝顶长度米157.2489.24519.0供设计参考坝顶溢流孔数堰顶高程每孔净宽工作闸门尺寸启闭机(245T固定式)设计洪水下泄能力校核洪水下泄能力孔米米米台秒立米秒立米15141.715.01512.5151827624527泄水孔进水底高程底孔数及尺寸弧形工作闸门工作门启闭机设计水位泄水能力校核水位泄水能力米孔米米孔米米台秒立米秒立米90.0456456435843663电站(引水式)隧洞进口高程隧洞长度隧洞洞径主厂房尺寸(长宽高)水轮发电机组装机容量米米米米米米台万千瓦103.5445.05.051.7513.928440.65=2.6第2章 枢纽布置2.1 坝轴线选择根据坝址的地质、地形条件,通过定性分析,确定坝轴线位置。2.1.1 坝段比较 桃林口水库坝址,从上游到下游分为三个坝段,即上游第一坝段。位于高台子村至三道河村之间,曾选有、及83四条坝线,河岸为串岭沟板岩,其中83坝线为大红峪第一层的石英砂岩与板岩互层。中间第二段,位于二道河村与桃林口水文站之间。曾选有60、69、83及“红层线”四条坝线,坝基岩层为高于庄灰岩地层,其中“红层线”位于红色的杨庄泥质灰岩之上。下游第三坝段位于桃林口旧村与新村之间,曾选有、三条坝轴线。其中、两条坝轴线河床为串岭沟板岩,坝轴线坝基为大红峪石英砂岩夹沙页岩。 三个坝段,十一条坝线的位置见图21。 三个坝段坝基岩层的地质年代虽都属于震旦系,但岩性不同。而其共同点确是都存在有软弱层或夹泥层。现已发现的第一坝段83坝线基岩的夹泥层只是泥膜,厚度在35毫米。基岩以下深30米以内。切层的夹泥厚度5厘米左右。二、三坝段夹泥较多一些。 三个坝段地形、地质及交通条件等的比较见表21。表21 坝段地形、地质及交通条件等的比较坝段类别第一坝段第二坝段第三坝段地形条件河谷较窄,适合修建混凝土重力坝。溢流堰底孔等泄水建筑物可放在主河床。右岸还可采用引水式电站。可增加6米的发电水头。无副坝。工程单一。不宜修建当地材料坝。河谷不对称,左岸坡缓。坝轴线较长适合修建混凝土材料坝,荞麦岭处是天然单薄分水岭,是修建溢洪道或泄水洞的有利地形。无副坝。工程单一。河谷较窄。适合修建混凝土或当地材料坝。右岸山底瘠薄。须修建二座副坝。工程项目多。地质条件坝基为石英砂岩与板岩互层,右岸北西向大裂隙较多,坝基软弱夹层为泥膜。切层的夹泥厚35厘米且倾向下游。左岸F12断层通过坝肩。混凝土坝基为灰岩,岩性不均一,左坝头可能漏水,荞麦岭较单薄,60坝基有断层F104通过,破碎带宽度大,处理工程量大。当地材料坝坝基为泥质灰岩和页岩,渗透性小,是天然的防渗帷幕,溢洪道位于荞麦岭。坝基为石英砂岩夹砂纸页岩,岩性坚硬。坝基有断层F8通过。右坝头有F7通过。坝址上游不远处是几个断层交汇处,下游离建昌营秦皇岛大断裂较近,对坝体的稳定不利。地震6度6度7度交通条件坝址位于峡谷之中,对外交通不便。施工场地狭窄。同左坝址位于低山丘陵地带。交通方便,施工场地开阔。其他距离建筑材料场地最远。距离建筑材料场地较远。距离建筑材料场地最近。2.1.2 坝线选择 第一坝段、三条坝线,其右岸岩层褶皱变化复杂断层密集,都不是适宜的坝线。相比之下,在三道河村附近,右岸岩层倾向上游,层次分明较为完整,条件较好,故以83坝线作为第一坝段的代表。 第二坝段中60 69两条坝线基岩为灰岩。但从右岸岩层的产状相比,69坝线右岸岩层走向与河流平行。倾向河中,倾角较高。当建坝蓄水以后,存在不稳定因素及绕坝渗漏。69坝线右岸倾向下游,层次比较平稳,两者相比,69好于60。但因两坝线左岸都存在大暖泉,渗漏情况及单薄分水岭荞麦岭在蓄水以后的稳定情况难以把握。故此两坝线不于考虑。“红层线”与83坝线坝基岩层强度稍低一些,适宜修建当地材料坝。83坝线在左岸钻孔中,从高程137.7米到49.7米发现黑色含锰页岩51层,厚度0.51.0厘米,最厚达8厘米,性质松软,表面润滑。摩擦系数较低且岩层走向与河流平行,不宜作为坝基。 第三坝段中坝线河槽较宽,右岸坝头已经远离较高的山头,坝轴线拐弯,增加了坝线的长度,从而加大了工程量。坝线坝基为串岭沟板岩。岩层强度较低,还有软弱层,相比之下,不如坝线,坝线位于现存小溢流坝下游80米处,坝基岩层为石英砂岩,还有少数几层沙质页岩,岩层的抗压强度及抗滑摩擦系数比板岩要大,故以坝线作为第三坝线的代表。 经上述比较,三个坝段虽有11条坝线,但适于建坝的仅有83 “红层线”及坝线三条。具体选择哪一条,应做技术经济比较最后确定。本次毕业设计以第一坝段的83坝线为推荐方案。2.2 坝型选择 桃林口水库位于北纬40度地区,坝址在峡谷的风口,气温较低,气候寒冷,日气温变化值较大,各条坝线的河谷不对称,河谷宽度与坝高之比皆大于5.0,坝基及两岸岩层又夹有软弱夹层或夹层泥,故不宜修建拱坝或其他类型的轻型混凝土坝。根据本地区的气象特点及坝址取地形、地质条件的实际情况。初步考虑采用混凝土重力坝和当地材料坝两种坝型作为枢纽工程坝型比较的依据。 83坝线,坝址两岸群山连绵,左岸没有修建溢洪道的地形条件,右岸虽有布置溢洪道的位置。但山体高大。如修建溢洪道,需挖深130余米,开挖石方量约1560万方。工程量浩大。故本坝线选用当地材料坝方案是不经济的。 经过上述比较分析,83坝线以建混凝土实体重力坝为宜。2.3 枢纽布置第一节、第二节已确定了坝线()坝线和坝形(实体重力坝)。枢纽布置采用方案,布置方式是沿主河槽从右到左分别为溢流坝部分、低孔部分,两岸山坡为非溢流坝部分。在右岸开凿一引水隧洞至坝址部分。在右岸开凿一引水隧洞至坝址下游青龙河回转处。电站布置在隧洞出口,洞长约450m。(见图2-1)。现把坝体分成段,从右岸到左岸分为右岸挡水坝段、溢流坝段、底孔坝段、左岸挡水坝段。其位置桩号分别为0+0000+075(右岸挡水坝段)、0+0750+345(溢流坝段)、0+3450+389(低孔坝段),0+3890+514(左岸挡水坝段)。第3章 坝体剖面设计剖面设计的主要任务是选择一个既要满足稳定和强度要求,又使得坝体工程量最小,外形轮廓简单,施工方便,运行安全可靠的剖面。重力坝的剖面设计原则是在确保坝体安全运用,在满足稳定和强度要求的前提下力求获得最小的剖面尺寸和美观简单的外形,以达到最大限度的节省坝体工程量的目的。重力坝的基本剖面是指坝体在重力、水压力、扬压力等三种主要荷载作用下,满足稳定和要求时所求的最小三角形剖面。图31重力坝的基本剖面3.1 坝顶高程的确定(参考水工建筑物教材 P34) 坝顶应有足够的安全超高,坝顶或防浪墙顶高出水库净水位的高度可按下式计算: ()式中:h波高,(m); h0波浪中心线至净水位的高度,(m); hc安全超高,(m)。 对于设计洪水和校核洪水情况,分别采用不同的计算风速值,求得相应的和以后,坝顶或防浪墙顶高程按下式计算.坝顶高程=设计洪水位+ () 坝顶高程=校核洪水位+并选用其中较大者。 由设计资料可知该水库吹程为3公里,多年平均最大风速为15.8m/s,且为山区峡谷水库,故采用官厅公式计算波高h和波长L。 () () ()式中:H1坝前水深,m。 (1)、设计洪水情况 风速v宜采用相应洪水期多年平均最大风速的1.52.0倍。 V设=1.515.8=23.7m/s D=3km h0设= 由水工建筑物教材 P10 表111查得:混凝土闸坝在正常运行情况下的超高是0.7m。 则坝顶高程=153.7+2.34=156.04m(2)、校核洪水情况 风速v宜采用相应洪水期多年平均最大风速。 V设=15.8m/s D=3km h0设= 由水工建筑物教材 P10 表111查得:混凝土闸坝在非正常运行情况下的超高是0.5m。 则坝顶高程=153.7+2.34=156.04m 取上述两种情况下的较大值,则坝顶高程确定为157.8m。 本设计的防浪墙高度取为1.2m,此时: 防浪墙顶高程=157.8+1.2=159.0m 由桃林口水库83坝轴线地质纵剖面图及枢纽布置图可知挡水坝段最大坝高对应的底面高程为75.0m。 挡水坝最大坝高=坝顶高程底面高程 =157.875.0=82.8m3.2 挡水坝剖面设计 挡水坝剖面设计采用最优化原则,在确保坝体安全运用,满足稳定和强度的条件下力求获得最小剖面尺寸和美观简单的外形,其尺寸确定通过计算进行优化选择。 参考水工建筑物上册(马文英 主编)P35页所述三种实用剖面形式,通过对三种实用剖面形式的分析比较,本设计采用第二种剖面形式,如图3-2所示。根据工程经验,当为岩基时,一般取上游坡率n=00.2,下游坡率m=0.60.8。本设计中,初步拟定n取0.2,m取0.7。图32坝体实用剖面形式3.2.1 坝顶宽度的确定 坝顶应有足够的宽度,以满足交通、施工和运行管理的需要,坝顶宽度一般取坝高的8%10%,且不小于2米。(水工建筑物教材上册P34)。 (1)最大坝高的确定 由桃林口水库-83坝轴线地质剖面图及方案枢纽布置图可知大坝的最底面高程为65.0米,又大坝坝顶高程为157.8米,故大坝最大坝高为: Hmax=157.8-65.0=92.8 (2) 坝顶宽度的确定 b= ( 8%10% ) 92.8 m= ( 7.419.16 ) m 本设计坝顶宽度取为8 m。3.2.2 折坡点位置及坝底宽度的确定 (1) 坝前设计水深 H1 = 校核水位挡水坝底高程 = 156.3-75.0 = 81.3 m (2) 上游折坡点高程 本设计中上游折坡点的高度取为2/5倍坝前设计水深,则 y1 = H1 = 81.3 = 32.5 m 故上游折坡点到程为:75.0 + 32.5 = 107.5 m (3) 坝底宽度的确定 T = ny1 + m H1 = 0.232.5 + 0.781.3 = 63.4m(4) 下游折坡点高程 y2 = 63.4 (32.5 0.2 + 8 ) 0.7 = 69.9 m 故下游折坡点高程为:75.0 + 69.9 = 144.9 m3.2.3 基础灌浆廊道尺寸拟定 廊道断面设计成城门洞形,宽度和高度应能满足灌浆作业要求,廊道断面尺寸取为3.04.0(宽高)。为满足防渗要求,基础灌浆廊道距上游坝面的距离为0.51.0倍坝面水头,且不小于45m,本设计取为4m;为满足压力灌浆要求,廊道距基岩面的距离不小于1.5倍的廊道宽度,本设计取为 5m。3.2.4 排水廊道尺寸拟定为了减少坝体渗透压力,在靠近坝体上游面还需设置排水廊道。在距基础灌浆廊道下游面4m处设置一纵向排水廊道。其断面形式采用城门洞形,其宽度取为2m,高取为3m。廊道位置的布置如图33所示。图33挡水坝剖面图 图34 基础灌浆廊道及排水廊道的位置及断面尺寸3.3 溢流坝剖面设计溢流坝既是挡水建筑物,又是泄水建筑物。设计时,初应满足稳定和强度要求外,还要满足泄水要求。在溢流坝段位置确定后,应选择合理的泄水方式,并根据洪水标准和运用要求确定孔口尺寸。 该设计采用混凝土实体重力坝,开敞式坝顶溢流式泄水,连续式鼻坎挑留式消能。由设计资料可知,需设15个溢流孔,每孔竟宽为15米,堰顶高程为141.7米。3.3.1 溢流面曲线设计参考水工建筑物教材 P38 溢流重力坝的溢流面由顶部曲线段AB、中间直线段BC、下部反弧段CD三部分组成,如图3-5所示。 设计要求:(1)有较高的流量系数; (2)水流平顺,不产生有害的负压和空蚀破坏; (3)体形简单,造价低,施工方便。图35 溢流坝剖面 () 上游铅直段EA 为与挡水坝段相协调,以便于施工,E点高程取为107.5米,上游坡率取为0.2。 () 顶部曲线段AB( ) 上游AO段 为有利于改善堰面压力和流速分布,提高流量系数,宜用1/4椭圆曲线,其方程为: (36) 式(36)见水工建筑物教材 P39 式中的ahS、bHs分别为椭圆的长半轴和短半轴(m),当上游坝面铅直时,可取 a=0.280.30,b=0.87+3a。 本设计中取a=0.30,b=0.17。 已知堰顶高程为141.7m,校核洪水位高程为156.3m,因此堰顶最大作用水头为: Hzmax=156.3-141.7=14.6m 又 Hs=(75%95%) Hzmax,( Hs定型设计水头,本设计取85%)。 故Hs=85% Hzmax=0.85*14.6=12.4m 所以aHs=0.3*12.4=3.72m,bHs=0.17*12.4=2.12m. 即A点坐标为(-3.72,2.12) 所以椭圆方程为 其取值情况见表3-1: 表31X(m)0-0.5-1.0-1.5-2.0-2.5-3.0-3.72Y(m)00.020.080.180.330.550.872.12(b) 下游OB段 其曲线方程为: xn = kH Sn-1 y (3-7) 由于上游面铅直,故本设计中N取1.85,K取2.0,又Hs=12.4m故方程为: 即 其取值情况见表3-2所示: 表32X(m)01.02.03.04.05.06.07.08.09.010.0Y(m)00.0590.2120.4990.7641.1591.6232.1592.7643.4374.07X(m)11.012.013.014.015.016.017.018.019.020.0Y(m)4.9825.8526.7877.7848.8439.96511.14812.39113.69415.058说明:(1)上述两曲线即椭圆曲线和WES型堰面曲线均以堰顶最高点O为坐标圆点,X轴向右为正,Y轴向下为正。 (2)溢流堰下游直线段BC的坡度与挡水坝的下游坡度同,取M=0.7,直线段BC与WES曲线相切与点B,B点坐标可由以下方法求得: 对堰面曲线求一阶导数,有: 又直线BC的坡度为1/m=1/0.7, 有1/0.7=0.11xB0.85 则 xB = 20.42 所以B点的坐标为(20.42,15.60) () 反弧段CD的半径确定 依照混凝土重力坝设计规范SDJ21-78第30条,反弧半径R=(410)h选用.(h为校核洪水闸门全开时反弧段最低点处的水深).挑流鼻坎处的高程应高出下游最高水位12米,本设计取1米.由基本资料可知,下游最高水位为99.1米,则鼻坎高程为100.1米. 这里近似把挑流鼻坎处的水深和反弧段最低点处的水深看成相等,下面计算鼻坎处的水深,其公式如下: (39) 式中: v - 挑流鼻坎处的流速; s1 - 上游水位至鼻坎顶点的高差; - 流速系数; K1 - 流能比; q - 单宽流量; Z - 上下游水位差.式(38) (39) (310) 见水力计算手册P229 P230 q = Q校/B = 24527/225 = 109.01m2/s Z = 156.3-99.1 = 57.2m S1 = 156.3-100.1 = 56.2m 有: 反弧半径取8.0倍的h,故: R = 8.03.53 = 28.24m取整数28米为反弧半径,根据工程经验鼻坎挑角=25o. ()切点C的确定 以圆心O原点建立坐标系,反弧段与直线BC想切于点C,如图3-5所示:图36 计算简图 由图形几何关系: tg= 1/0.8 则=55o OF = 28cos= 28cos55o = 16.06m OG = 28cos = 28cos25o = 25.38m则O点的高程:100.1+25.38 = 125.48m C点的高程:125.48-16.06 = 109.42m C点的纵坐标:141.7-109.42 = 32.28mC点的横坐标:(32.28-15.60)/tg55o+20.42 = 32.10m则C点的坐标为:(32.10,32.28) D点的纵坐标为:141.7-100.1 = 41.6m D点的横坐标为:32.10+28sin25o+28sin55o = 66.87m则D点的坐标为:(66.87,41.6)这几个特殊点的坐标分别为: A点:(-3.72,2.12) B点:(20.42,15.60) C点:(32.10,32.28) D点:(66.87,41.6)3.3.2 剖面设计 溢流坝基础灌浆廊道及排水廊道的断面尺寸,距上游坝面的距离,距坝基面的距离采用与挡水坝相同的尺寸,其位置见图3-6. 为使下泄水流衔接平顺,在鼻坎顶点处取45o削角,宽取为1.0米. G的坐标为(63.2,76.7);所以l的长度为3.7m,h的高度为35.1m.既l/h=3.7/35.1=0.10.5。因为对有鼻坎的溢流坝,鼻坎超出基本三角形以外,又l/h0.5时,须核算截面GG截面处的应力,若按压力较大,需在该处设缝将鼻坎与坝体分开.但本设计小于0.5,所以不需要设缝溢流坝剖面图如下图所示: 图37 溢流坝段剖面图3.4 水力计算3.4.1 堰顶过流量计算按重力坝设计规范SDJ21-78,开敞式溢流坝的泄水能力可按下式计算: (311)式中: B-溢流堰净宽; Hz-堰顶作用水头;mz-流量系数;WES剖面,在设计水头下运行时取0.502,但考虑到施工放样误差及堰面不平整,该设计采用0.49; -侧收缩系数,根据闸墩厚度及墩头形式而定。初设时可取 = 0.900.95;-淹没系数,由于该溢流坝为自由出流,故=1;(a) 校核情况下: 故为高堰,可以不记行进流速水头。 (b) 设计情况下: 故为高堰,可以不记行进流速水头。 由以上计算可知,该设计满足泄洪要求。3.4.2 底孔泄流计算 由基本资料可知,该设计设有四个泄水底孔,底孔宽为5米,高6米。按重力坝设计规范SDJ21-78,孔口泄流按下式计算: (312)式中:Ak出口处的面积; HZ-自由泄流为孔口中心处的作用水头;淹没泄流时为上下游水位差。此处应为淹没泄流。1.1.1 -孔口流量系数,深孔时取0.830.93;本设计取=0.90。 (a) 设计水位情况下: HZ设=153.7-97.0=56.7m 故在设计水位情况下满足泄水要求。 (b) 校核水位情况下: HZ校=156.3-99.1=57.2m 故在校核水位情况下也满足泄水要求。3.4.3 挑流消能计算 由于该重力坝的坝线选在-83坝线上,该线所在坝址的坝基为石英砂岩夹砂质页岩,岩性坚硬,故本设计采用挑流消能。 3.4.3.1 水舌挑距的计算 由于冲坑最深点大致落在水舌外缘的延长线上,故挑射距离按下式进行计算: 见 水工建筑物教材 上册 P47 (271)式。式中 L水舌挑距; v1坝顶水面流速,按鼻坎处平均流速的1.1倍计算。即 v1=1.1v=1.1(2gH0)1/2(H0为库水位至坝顶的落差,为堰面流速系数); 鼻坎的挑角; h1坎顶平均水深在铅直方向的投影,h1= hcos; h2坎顶至下游河床面的高差; g 重力加速度。 h2=100.1-65=35.1m =142.16m 3.4.3.2 最大冲坑水垫厚度的计算 按重力坝设计规范SDJ21-78推荐公式估算: tk=q0.5H0.25 (314)式中:tk水垫厚度,自水面算至坑底; q单宽流量; H上下游水位差; 冲坑系数,根据此坝的地质条件,取1.5; 又H= 156.3-99.1= 57.2 m tk= 3.4.3.3 最大冲坑深度tk的计算 tk=tk-ht (315) 式中:ht下游水深。ht=99.1-65=34.1m tk=43.07-34.1=8.97m由于L/ tk=142.16/8.97=15.82(2.55),符合冲坑上游侧距挑坎末端的距离大于(2.55)倍的冲坑深度的要求,故不影响大坝的安全。3.4.4 水面线的确定(参考水工设计手册卷6相关部分) 为了设计闸墩高度、边墙顶高程,及选定弧型闸门门轴高程,需知道水面线。水面以上的安全超高可采用0.51.5m,本设计取1.0m,对非直线段宜适当增加。 3.4.4.1 不掺气水面线的确定 (1)确定切点坐标xt和yt 由前面计算可得:xt=20.42 yt=15.60 (2)求曲线段长度LC 对于WES曲面,LC可由图2727按x/Hd查算。这里,x是从堰顶开始向下游计算的。当x/Hd=xt/Hd时,查得的便是曲线段总长度LC-t。堰顶上游段的曲线长度LC-u=0.315Hd。 Hd= Hs=12.41m xt/Hd=20.42/12.41=1.645 由水工设计手册卷6 图27-2-7查得:LC-u/ Hd=2.4LC-t=2.412.41=29.8m 堰顶上游段的曲线长度:LC-u=0.315 Hd =0.31512.41=3.91m 下游段曲线长度:LC-d= LC-t- LC-u=29.8-3.91=25.89m (3)求直线段长度Ls 从切点到直线上任意一点(xi,yi)的距离: (4)从堰顶曲线起点到点(xi,yi)的坝面距离L= LC-t +Ls,i=29.8+20.36=50.16m (5)计算边界层厚度(m) 采用韩立公式 式中:K坝面粗糙系数,对混凝土坝面,取K=0.4270.61mm,本设计采用K=0.50mm。 得:=0.317m (6)计算单宽流量 (m2/s.m) 式中: H堰上水头,m; m水头H时的流量系数; g重力加速度,9.8N/。 由于,故取m在(0.470.49)范围内,本设计取m=0.48。 m2/s.m (7) 用试算法推求势流水深hpH+YI= 解得:hp=4.0m (8) 正交于坝面的水深为 (9) 按上述步骤,求得坝面各处水深,便可画出坝上不掺气的水面线。此时, 故有掺气和波动,需计算掺气水深。 3.4.4.2 掺气水深的计算 (1) 自然掺气开始发生点的位置Lk的确定 按经验公式 式中:q单宽流量(m3/s.m) (2) 掺气水深的计算 按下式计算 (317) 式中; h不记入波动及掺气的水深(m); hb记入波动及掺气的水深(m); v不记入波动及掺气的计算断面上的平均流速(m/s); 修正系数,一般为1.01.4,视端面和断面收缩情况而定(当v20m/s时,宜采用较大值)。 又,故取。 则3.4.5 溢流重力坝的上部结构设计 3.4.5.1 闸门尺寸拟定 本设计采用弧形钢闸门,门高12.5米,宽取15米,厚为5米,面板曲率半径为(1.11.5)倍的门高,本设计取R=15米,提升装置采用固定式启闭机,提升重量为,门轴立于堰顶的(0.50.75)倍的门高,取米,则门轴高程为;。为防止气蚀及交通桥的影响,可将闸门防于轴线后13米处,这里取2米,则门与堰顶接触点的高程为: (318) 本设计中检修闸门采用平板钢闸门,与工作闸门相距3m,门槽宽1m,槽深为0.6m。 3.4.5.2 闸墩尺寸的拟定 闸墩用来分孔,承受闸门传来的水压力,支承工作桥和交通桥。横缝布置在闸墩中间,闸墩采用半圆形墩头,尾部采用圆弧曲线形式,墩厚3m,墩头半径1.5m,尾部圆弧半径3m。 闸墩高度由下式估算: h=H+h0+e (319) 式中: H上游最高水位时溢流堰顶的水深,(m); h0闸门高,(m); e安全超高,一般为12m,此取1.0m。 h=(156.3-141.7)+12+1.4=28.0m 闸门顶高程:141.7+28=169.7m 3.4.5.3 工作桥的布置 工作桥的尺寸由启闭机型号决定,参考同类建筑物,其宽度初拟为7m,高程初拟见图3-8。 3.4.5.4 交通桥的布置由于该交通桥对交通要求较底,所以做成单车道。为排除雨水,桥面设一定比例的横坡,初步拟定交通桥净宽为6.5m。布置如图3-8所示。图38溢流坝顶布置图第4章 挡水坝稳定分析及应力计算4.1 计算情况及控制标准4.1.1 应力分析计算原理 混凝土重力坝一般均采用材料力学的方法来计算应力作为控制指标,应用材料力学法必须进行假定。首先,视坝体混凝土为均质、连续、各向同性的弹性材料构筑而成;其次不考虑地基变形对坝体应力的影响,认为坝体水平截面上的铅直正应力y成直线分布,y可按材料力学中的偏心受压公式计算;最后视坝体为为固接在基岩上的变截面悬臂梁,认为各坝段独立工作。因此,可以沿坝轴线方向截取1m长坝段按平面问题进行计算。4.1.2 稳定应力控制 4.1.2.1 抗滑稳定 本次设计按抗滑摩擦公式计算重力坝的稳定性,其抗滑稳定安全系数的公式表达为: (41) 式中:坝基面以上的总铅直力,kN; 坝基面以上的总水平力,kN; U 作用在坝底面上的扬压力,kN; 接触面间的摩擦系数。式(4-1)见水工建筑物上册 (黄河水利出版社) P24 摩擦系数f的选取,影响到重力坝的造价和安全。根据国内外已建工程的统计资混凝土和基岩间的f值常在0.50.8之间,本设计采用0.8。由水工建筑物上册 (黄河水利出版社)P24上的表2-8可知,该设计工程为一级建筑物,在基本组合时采用1.10,特殊组合(1)采用1.05,特殊组合(2)采用1.00。 4.1.2.2 应力控制 在水库运用期间的应力控制: (1) 上游坝面的边缘应力: 1u0(计入扬压力),1u(0.250.40)(不计入扬压力) (2) 下游坝面边缘主应力应力控制标准:基本组合 特殊组合规范(SDJ21-78)规定:基本组合k4,取k=4 特殊组合k3.5,取k=3.54.2 荷载组合及计算4.2.1 荷载组合 根据我国现行的混凝土重力坝设计规范SDJ21-78,将作用在坝体上的荷载分为基本荷载组合和特殊荷载组合。 基本组合有:坝体及上部永久设备的自重:正常蓄水位或设计洪水位时的静水压力;相当于正常蓄水位或设计洪水位时的扬压力;泥沙压力;相应于正常蓄水位或设计洪水位时的浪压力;冰压力;土压力;相应于设计洪水位时的浪压力;其他出现机会较多的荷载。 特殊组合有:校核洪水时的静水压力;相应于校核洪水时的扬压力;相应于校核洪水时的浪压力;相应于校核洪水时的动水压力;地震荷载;其他出现机会很少的荷载。4.2.2 荷载计算(正常蓄水位情况下)4.2.2.1 坝体自重 图41挡水坝体部分受力简图 4.2.2.2 静水压力(正常蓄水位情况下)上游垂直静水压力 下游垂直静水压力 上游水平静水压力 下游水平静水压力 4.2.2.3 扬压力(正常蓄水位情况下)由于地质条件良好,未设防渗帷幕,但设有排水孔,排水孔线上的扬压力值为值宜采用0.30.5,本设计采用0.3。为了减少渗水对坝体的不利影响,在靠近上游面一定距离处设排水管,其距上游面一般要求不小于坝前水深的(1/101/12),以使渗透坡降在允许的范围内。4.2.2.4 泥沙压力图42泥沙压力图 (1) 水平泥沙压力 近似计算时,1米长坝段所承受的水平泥沙压力可按下式计算, (4-1) 式(4-1)见水工建筑物上册 (黄河水利出版社)P16 式中:计算点以上的淤积高度,m; 泥沙浮容重,一般取=69kN/m3,本设计取8.82 kN/m3; 泥沙的内摩擦角,本设计取12o; (2)垂直泥沙压力 4.2.2.4 浪压力图43浪压力分布图由于坝前水深大于半波长,即H1,故应为深水波,波浪压力分布见图4-3所示. (1) 静水位以上的浪压力 (2) 静水位以下的浪压力 4.2.2.5 地震荷载 图44地震荷载分布图(1) 地震惯性力 混凝土重力坝的水平向总地震惯性力Q0可按下式计算: (42) 式中: KH水平地震系数,本设计烈度为7度KH=0.1; cz综合影响系数,可取1/4; F地震惯性力系数,按教材中表2-4采用,本设计取F=1.5; W产生惯性力的建筑物总重量,kN; 式(4-2)见水工建筑物上册 (黄河水利出版社)P20 沿建筑物高度作用于质点i的水平地震惯性力Pi为 (43) 式中: 地震惯性力分布系数,按教材中表2-4采用; Wi集中在质点i的重量,kN; n建筑物计算质点总数。 式(4-3)见水工建筑物上册 (黄河水利出版社)P20 计算地震荷载如下表:表4-1:编号重力Wi(kN)分布系数i惯性力Pi(kN)力臂(m)力矩(kN/m)125351.075.7510.83820.37215897.61.75829.9141.434358.27341017.321.081323.7123.330842.4459449.9266021.08(2) 地震动水压力 地震时,坝前坝后的水体随之震动,形成作用在坝面上的激荡力,即动水压力。 1米长坝段上的总地震动水压力为: (44)其作用点位于水面以下0.54H1处。式(4-4)见水工建筑物上册 (黄河水利出版社)P21。其力矩由于该重力坝无填土要求,故无需计算动水压力。 4.3 兴利水位、校核水位下的计算4.3.1 兴利水位下的计算表42: 正常蓄水位(兴利水位)情况下荷载计算表荷载名称垂直力(kN)水平力(kN)力臂e(m)弯矩(kNm)自重W1253527.3769382.95W315897.621.2337029.12W341017.320.936915.59上游水平静水水压力PH129964.6826.62797659.78下游水平静水水压力PH2405.773.031229.48上游垂直静水水压力PV12911.0928.4582820.51上游垂直静水水压力PV11035.1329.5330567.39下游垂直静水水压力PV2284.0429.388401.90扬压力U15654.010U25221.062.5713418.12U31320.5022.9530305.48U4440.16724.0310577.211862.2528.9553912.14931.1229.8727812.55 浪压力P1+P263.3626.621686.64水平泥沙压力1477.057.5311122.19垂直泥沙压力10181.0830.19307366.81不计压力73861.2631099.3246440.83计入扬压力58432.1531099.3289584.674.3.1.1 兴利水位下的坝面基本组合的抗滑稳定计算 按抗剪强度公式计算 故满足抗滑稳定要求。 4.3.1.2 兴利水位下的坝基础截面的应力计算(75.0米高程) (a) 未计入扬压力情况: (1)坝基水平截面上的垂直正应力 (2)水平正应力 上游边缘主应力: 下游边缘主应力:= (b) 计入扬压力情况 (1) 坝基水平截面上的垂直正应力 (2) 水平正应力 上游边缘主应力:满足要求。4.3.2 校核水位下的计算 表4-3 校核水位下的特殊荷载组合计算表荷载名称垂直力(kN)水平力(kN)力臂e(m)弯矩(kNm)自重W1253527.3769382.95W215897.621.2337029.12W341017.320.936915.59上游水平静水压力PH132387.9127.42888078.14下游水平静水压力PH22845.978.0322862.63上游垂直静水压力Pv1下3108.5628.4588438.53上游垂直静水压力PV1上1035.1329.5330567.39下游垂直静水压力PV21992.1826.0851956.05扬压力U114973.8100U24321.972.5711107.46U31093.1122.9525086.87U4364.3624.038755.571541.5428.9544627.58770.7729.8723022.90浪压力P17.2527.42198.80浪压力P238.8627.421065.54水平泥沙压力1477.057.5311122.19垂直泥沙压力10181.0830.19307366.81不计扬力75766.8731065.1659857.7计入扬力52701.3131065.16172458.08 4.3.2.1 校核水位下的抗滑稳定计算 按抗剪强度公式计算 故满足抗滑稳定要求。 4.3.2.2 校核水位下的应力计算 (a) 未计入扬压力情况:(1) 坝基水平截面上的垂直正应力(2) 水平正应力 上游边缘主应力: 下游边缘主应力: = (b) 计入扬压力情况 (1) 坝基水平截面上的垂直正应力 (2) 水平正应力 上游边缘主应力:满足要求。4.4 兴利水位加地震荷载作用下的计算4.4.1 兴利水位加地震荷载下的抗滑稳定计算 按抗剪强度公式计算 故满足抗滑稳定要求。4.4.2 兴利水位加地震荷载下的坝基础截面的应力计算(75.0米高程) (a) 未计入扬压力情况: (1)坝基水平截面上的垂直正应力 (3) 水平正应力 上游边缘主应力: 下游边缘主应力: = (b) 计入扬压力情况 (1) 坝基水平截面上的垂直正应力 (2) 水平正应力 上游边缘主应力:满足要求第5章 溢流坝稳定及应力计算5.1 荷载计算及其组合 溢流坝段荷载计算以一孔宽度(即一孔宽度加上两边半个闸墩)作为计算单位。15.0+3.0=18.0m5.1.1 自重:包括闸墩、坝体、工作桥、交通桥、启闭机。(1) 闸墩自重计算表图51 闸墩的尺寸及布置示意图表51闸墩自重计算表名称自重(kN)力臂(m)力矩(kN/m)W11897.230.357485.16W275629.0521961.8W37468.2125.30188945.71W41411.218.55261777.6W58925.8411.1599523.12W68628.6813.55116573.47W72657.886.5816478.8644445.81 762745.72(2) 工作桥厚度取为3.0m,交通桥厚取2.5m,启闭机选用启闭容量为25t的固定卷扬式启闭机,其重查水工钢闸门设计得:W=13.1t=131kN。表52名称自重(kN)力臂(m)力矩(kN/m)工作桥756018.55140238交通桥702025.30177606启闭机4529.8=88218.5516361.115462334205.1(3) 溢流坝自重计算图52溢流坝自重计算参照图表53名称自重(kN)力臂(m)力矩(kN/m)W17803033.842640535.2W21703.4628.5348599.71W311853.0429.153493716.12W468807.2320.48149172.07W5538989.9817.189205948.86W642081.642.98125403.29W7224132.661.03230856.64W859163.18-12.39733031.80W9321879.04-16.215217665.07W106694.83-35.5738135.10W11165990.99-33.605577297.261627326.415388102.665.1.2 动水压力的计算(兴利水位下) 溢流坝泄水时,反弧段上作用有动水压力(坝顶和直线段部分动水压力很小,故不计)。1米长坝段上动水压力的水平和垂直分量可按下式计算: (51) (52)式中:反弧段最底点两侧弧段所对的圆心角,(o); V反弧段上的平均流速,m/s; 水容重,kN/m3; q单宽流量,m3/(sm); g重力加速度,m/s2。动水压力的作用点近似取为反弧中点。式(5-1)(5-2)见 水工建筑物教材 上册 P15 (2-1)(2-2)式。 5.1.3 其他荷载的计算方法与第四章基本一致,只是单位宽度有所变化,在此不做一一计算,具体数值见本章第二节表5-4。5.2 兴利水位、校核水位下的稳定及应力计算5.2.1 兴利水位下的计算表54 兴利水位下基本荷载组合计算表荷载名称垂直力(kN)水平力(kN)力臂e(m)弯矩(kNm)闸墩自重44445.81762745.72两桥及启闭机15462334205.1坝体自重1627326.415388102.66上游水平静水压力PH1686128.9729.9520549562.65下游水平静水压力PH232176.246.37204962.65上游垂直静水压力Pv1上68522.5835.262416106.17上游垂直静水压力PV1下31862.7533.841078235.46水平动水压力20152.5232.48654553.85垂直动水压力75210.2327.722084827.58扬压力U1266473.1900U2129065.774.36562726.76U32376929.57702849.33U47923.0130.65242840.2633520.4136.181212768.4316760.1637.30625153.97浪压力P1237.2429.957105.34浪压力P2898.9229.9526922.65水平泥沙压力55320.3210.87601331.88垂直泥沙压力550039.5237.3820560177.26不计扬力2412869.3690256.697300297.18计入扬力1935357.76690256.693953958.43 5.2.1.1 兴利水位下的坝面基本组合的抗滑稳定计算 按抗剪强度公式计算 故满足抗滑稳定要求。 5.2.1.2 兴利水位下的坝基础截面的应力计算(65.0米高程) (a) 未计入扬压力情况: (1)坝基水平截面上的垂直正应力 (2)水平正应力 上游边缘主应力: 下游边缘主应力:= (b) 计入扬压力情况 (1) 坝基水平截面上的垂直正应力 (2) 水平正应力 上游边缘主应力:满足要求。5.2.2 校核水位下的计算表55 校核水位下的特殊荷载组合计算表荷载名称垂直力(kN)水平力(kN)力臂e(m)弯矩(kNm)闸墩自重44445.81762745.72两桥及启闭机15462334205.1坝体自重1627326.415388102.66上游水平静水压力PH1735207.8630.7522607641.7下游水平静水压力PH2102559.846.37653306.18上游垂直静水压力Pv1上73170.7235.262579999.59上游垂直静水压力PV1下31862.7533.841078235.46水平动水压力20152.5232.48654553.85垂直动水压力75210.2327.722085018.84扬压力U1339674.0800U2106838.814.36465817.21U3106838.8129.57581809.27U46558.5530.65201019.5633953.1236.181228423.8816976.5637.30633225.69浪压力P1238.6830.757339.41浪压力P2901.830.7527730.35水平泥沙压力55320.3210.87601331.88垂直泥沙压力550039.5237.3820560477.26不计扬力2377517.44874075.984043493.62计入扬力1853840.66874075.982032998.01 5.2.2.1 校核水位下的抗滑稳定计算 按抗剪强度公式计算 故满足抗滑稳定要求。 5.2.2.2 校核水位下的应力计算 (a) 未计入扬压力情况: (1)坝基水平截面上的垂直正应力 (2)水平正应力 上游边缘主应力: 下游边缘主应力: =(b) 计入扬压力情况 (1) 坝基水平截面上的垂直正应力 (2) 水平正应力 上游边缘主应力:满足要求第6章 细部结构设计6.1 混凝土分区及标号选择 重力坝各部位的工作条件不同,对混凝土的要求不同,为了节约和合理的使用水泥,对于高坝需对坝体不同部位按其工作条件和主要要求进行材料分区。在不同区域采用不同强度和性能的混凝土。通常可分为下列区域: 区上下游最高水位以上的坝体表层混凝土。由于该水库处于北方寒冷地区,为满足抗冻要求采用3m厚的抗冻混凝土,标号一般为C15 S8 D200。 区上下游水位变化区的坝体表层混凝土,采用5m厚的抗渗、抗冻并具有抗侵蚀性的混凝土采用标号为C15 S8 D200。 区上下游最底水位以下的坝体表层混凝土,对抗渗、强度要求较高,同时对低热、抗侵蚀也有一定要求,采用3m厚标号为C20 S12 D200的混凝土。 区靠近坝基的基础混凝土对强度和抗渗要求较高,标号可采用C20 S12 D200 DW 区坝体内部混凝土,标号采用C10 S4 DW 区有抗冲刷、磨蚀要求的混凝土,如溢流坝面、泄水孔、导墙、闸墩等。其对抗冲刷、抗磨蚀和抗冻性要求较高,一般采用高强度混凝土,本设计采用标号为C25 D200。坝体不同分区的混凝土所用的水泥应尽量采用同一品种,并优先采用大标号水泥,对有特殊要求的部位特殊对待,对有抗冻或抗冲要求的部位不宜采用火山灰水泥或矿渣水泥。图61 坝体混凝土分区标号图6.2 坝体分缝为了满足施工要求,防止坝在运用期间由于温度变化和地基不均匀沉降导致坝体裂缝,以及进行分期施工的要求,需要在坝内进行分缝。6.2.1 横缝 横缝垂直于坝轴线,将坝体分成若干独立坝段。两岸挡水坝段按18m左右分缝,结合地形,施工开挖后设置横缝。溢流坝段于溢流孔口相适应,因地基较好,横缝设于孔口中间,间距为18m。6.2.2 纵逢纵逢是为适应混凝土的浇注能力和减少施工期温度应力而在平行于坝轴线方向设置的临时缝。该处设置竖直纵逢,间距为20m6.2.3 水平施工缝水平施工缝是上下浇注块之间的新老混凝土的结合面,相临水平施工缝间的高差为3.0m。因坝基温度较底,在基岩面附近采用1.0m薄层浇注,以利散热。图62坝体纵缝及纵向键槽6.3 坝体廊道系统 为满足灌浆、排水、观测、交通、闸门操作及电场敷设等要求,需在坝体内设置各种用途的廊道。这些廊道互相连通构成坝体廊道系统。6.3.1 基础灌浆廊道在坝内靠近上游坝踵部位设置基础灌浆廊道,廊道上游坝面的距离约为0.050.1倍的水头,且不小于45m,在此取4m,廊底面距基岩面距离不小于1.5倍廊道宽度,此取5m。廊道断面采用城门洞形,宽取3m,高取4m。廊道上游侧设排水沟,下游侧设排水孔。廊道向两岸沿地形逐渐生高,纵向坡度角一般不大于45o,以便于钻孔灌浆及设备搬运。当岸坡基础纵坡陡于45o时,基础灌浆廊道可以分层的平洞代替。图63廊道的位置及断面尺寸6.3.2 检查和坝体排水廊道为了便于检查和排除坝体渗水,在靠近坝体上游面沿高度每隔20m设一层检查兼做排水廊道,廊道段面采用城门洞形,其上游侧距上游坝面不小于0.050.07倍的坝面水头,且不小于3m。廊道的最小宽度为1.2m,取2m,最小高度为2.2m,取3米。上游侧设排水沟。各层廊道两岸下游侧设出口,各层廊道用电梯井连通。 1#排水廊道顶高程=75+2+3+20+3=103m 2#排水廊道顶高程=103+20+3=126m图64坝内廊道系统横剖面图6.4 止水和排水6.4.1 横缝止水 在坝的上游坝面横缝止水应采用两道止水片,其间设一道防渗沥青井。止水片材料用紫铜片,其厚度可视水头不同采用1.01.6mm,取1.5mm。止水铜片应作成可伸缩的,每一侧埋入混凝土的长度一般为2025cm,取25cm。第一道止水片至上游坝面的距离一般为0.52.0m,取1.0m。第二道止水片与第一道止水片相隔12m,此取1m。中间的沥青井可作成圆形或方形,本设计作成方形,边长取0.2m。为施工方便,在后浇注的坝段一侧井壁用混凝土预制块构成,预制块高取1m,厚取10cm井内灌注石油沥青加水泥石棉纤维填料,并设置加热设备,用以加热融化老化的沥青,以便从设于井底的出口排出至下层廊道内,重填新料。止水片与沥青井底部应深入基岩内0.30.5m,此取0.4m,并与坝基防渗帷幕连接,形成整体。对于非溢流坝段和溢流坝段,止水片须伸至最高水位以上,沥青井则需伸至坝顶或闸墩顶,并设盖板。横缝止水后设排水井,井断面尺寸取80cm90cm。横缝下游最高水位以下也设
