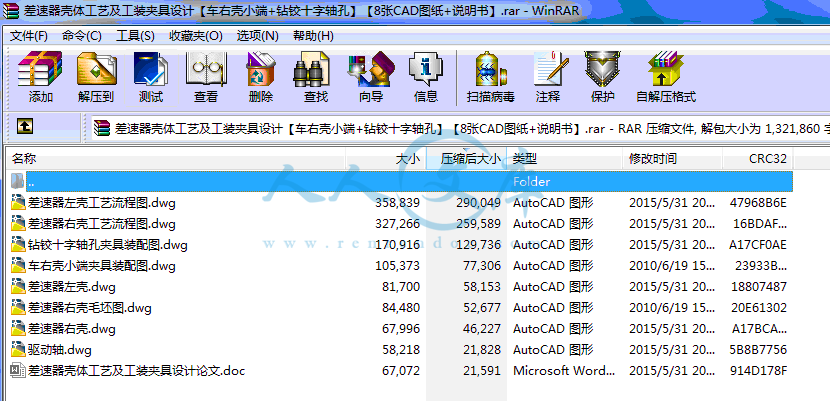

34页 14000字数+说明书+工艺流程图+8张CAD图纸【详情如下】

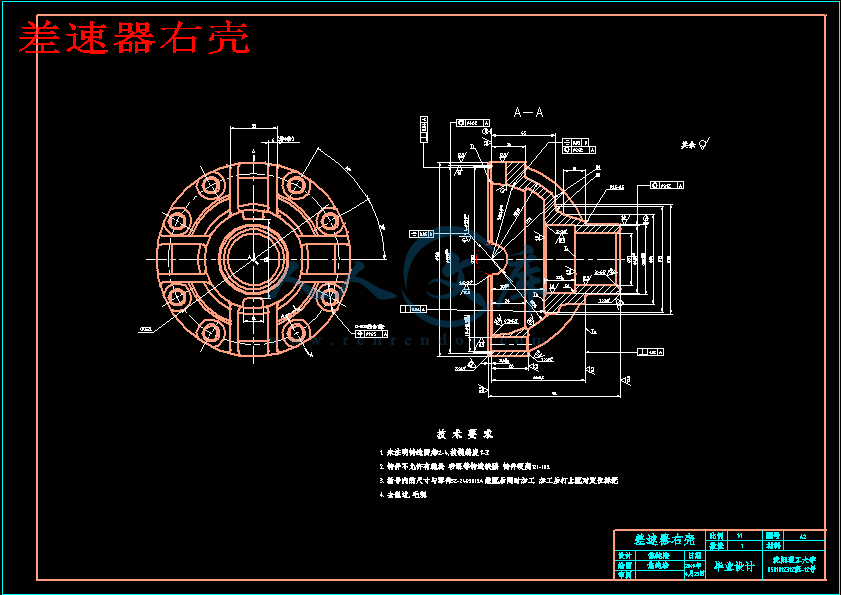

差速器右壳.dwg
差速器右壳工艺流程图.dwg

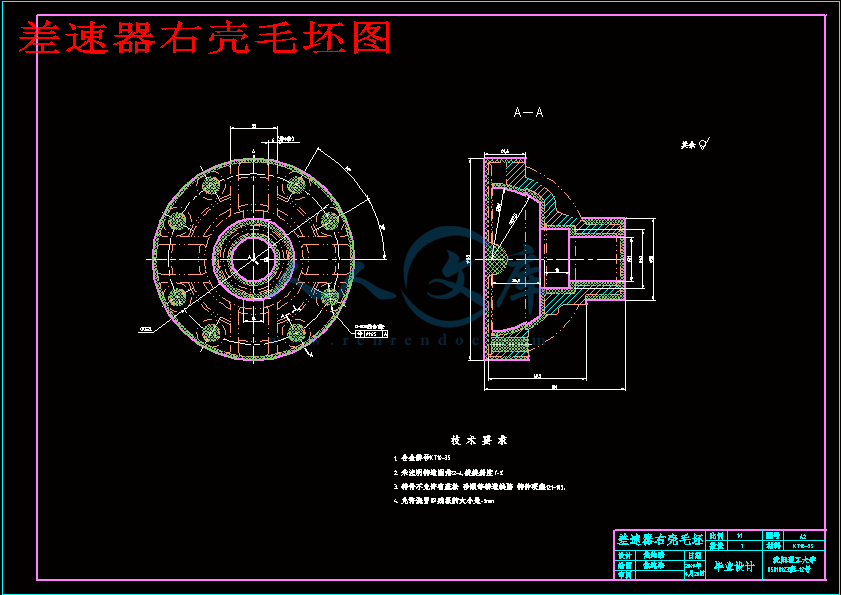

差速器右壳毛坯图.dwg
差速器壳体工艺及工装夹具设计论文.doc

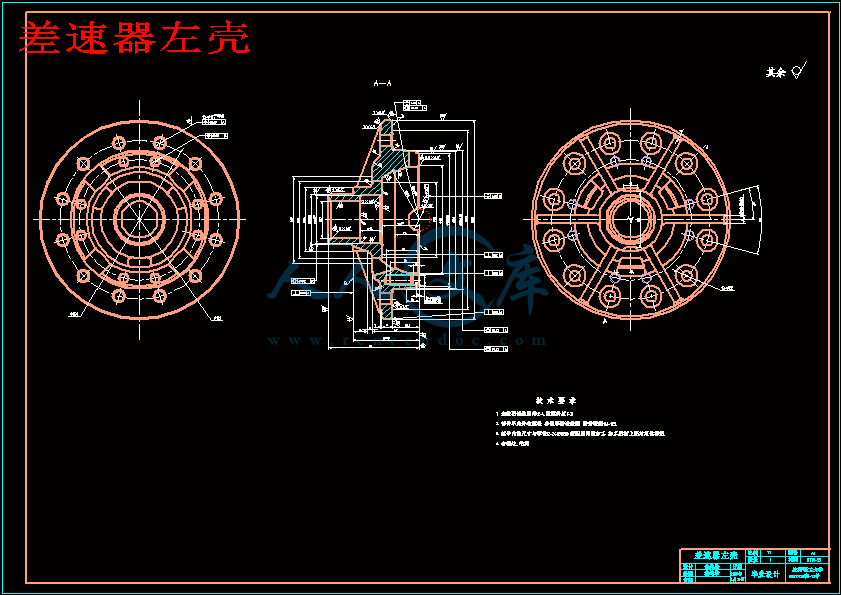

差速器左壳.dwg
差速器左壳工艺流程图.dwg

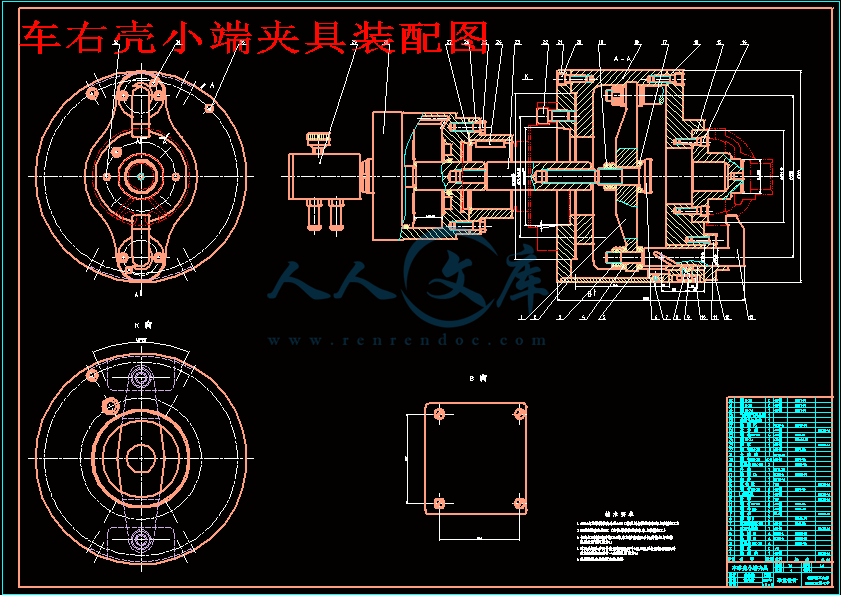

车右壳小端夹具装配图.dwg

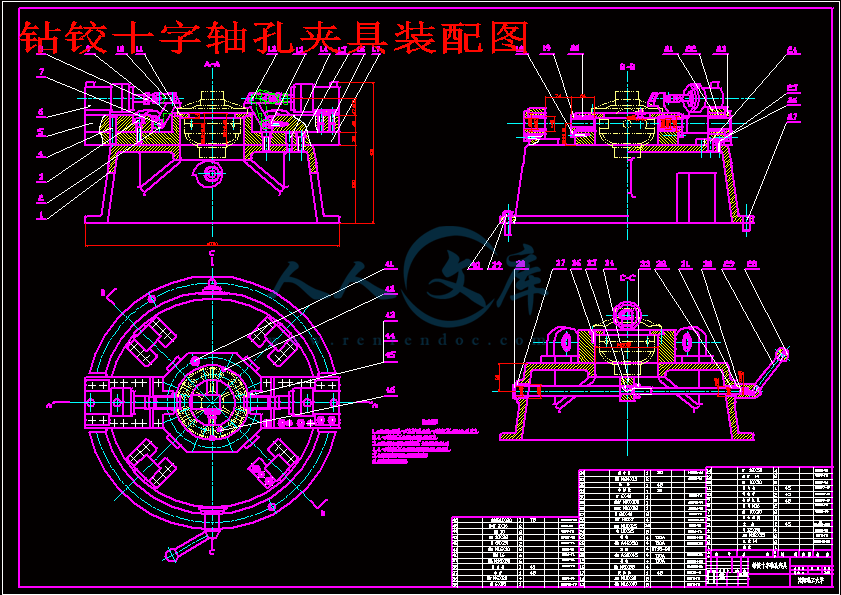

钻铰十字轴孔夹具装配图.dwg

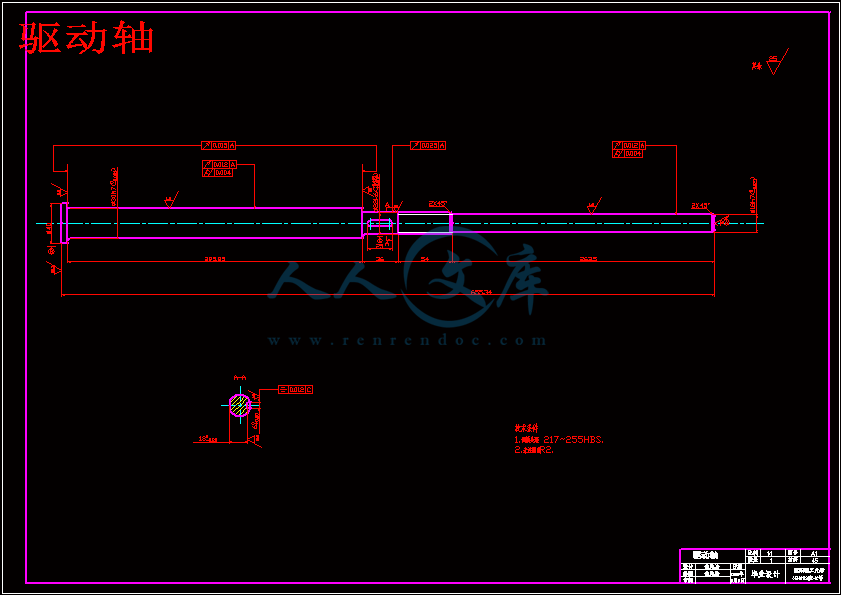

驱动轴.dwg

差速器壳体工艺及工装设计
摘要
随着社会的发展，汽车在生产和生活中的越来越广泛，差速器是汽车中的重要部件，其壳体的结构及加工精度直接影响差速器的正常工作，因此研究差速器的加工方法和工艺的编制是十分必要和有意义的。本次设计主要内容有：差速器的工作原理结构分析，差速器壳体的工艺编制，夹具的设计及加工中对定位基准的选择，工序工装设计中切削用量，夹紧力的计算等。
关键词：差速器，壳体，夹具设计
Differential Device Case Process and Boring Suits Design
ABSTRACT
Along with social development, motor vehicle production and life in an increasingly wide differential device is an important vehicle components, and its interior structure and processing precision differential device directly affect the normal work, study differential device case processing methods and techniques of preparation is necessary and meaningful. The current design of the main elements: differential device structures operating principles of analysis, differential device case preparation processes, design and smooth-bore jig for positioning baseline processing options smooth-bore design processes suits cutting consumption, increased computing power.
Key word: Differential device, Case, Jig design
第1章 绪论1
1.1 课题的背景及意义1
1.2 差速器的主要分类2
1.2.1 开式差速器2
1.2.2 限滑差速器3
1.3 差速器结构3
1.3.1 对称式锥齿轮差速器中的运动特性关系式4
1.3.2 对称式锥齿轮差速器中的转矩分配关系式5
1.4 壳体的加工工艺7
1.4论文主要内容8
第2章 零件的作用及结构及工艺分析10
2.1 零件的作用及结构10
2.2 零件的工艺分析11
第3章 工艺规程设计13
3.1 确定生产类型13
3.2 毛坯的选择13
3.2.1 毛坯种类及制造方法的形状及选择13
3.2.2 毛坯的精度等级13
3.3 基准的选择14
3.3.1 粗基准的选择14
3.3.2 精基准的选择14
3.4 工艺路线的制定14
3.5 确定个工序余量及工序尺寸极限偏差16
3.6 确定切削用量和切削18
3.7 确定工序单件工时19
第4章 机床专用夹具设计——工序的专用夹具设计22
4.1 工作量分析23
4.2 定位基准的选择24
4.3 夹紧力的计算24
4.4 定位误差分析26
4.5 结构特点28
4.6 使用方法和应注意的问题28
致谢29
参考文献30
第1章 绪论
1.1 课题的背景及意义
对于整车的结构体系来说，差速器只是装在两个驱动半轴之间的一个小轴承。看似微不足道，但如果没有它，两个驱动半轴之间以刚性连接，左右车轮的转速保持一致，汽车将只能直线行驶，不能转弯。自从一百年前雷诺汽车公司的创始人路易斯·雷诺发明出差速器后，它就在汽车上发挥着巨大作用。现在每辆汽车上都装有差速器。
顾名思义，差速器的作用就是使两侧车轮转速不同。当汽车转弯时，例如左转弯，弯心在左侧，在相同的时间内右侧车轮要比左侧车轮走过的轨迹要长，所以右侧车轮转的要更快一些。要达到这个效果，就得通过差速器来调节。差速器由差速器壳、行星齿轮、行星齿轮轴和半轴齿轮等机械零件组成。
发动机的动力经变速器从动轴进入差速器后，直接驱动差速器壳，再传递到行星齿轮，带动左、右半轴齿轮，进而驱动车轮，左右半轴的转速之和等于差速器壳转速的两倍。当汽车直线行驶时，行星齿轮，左、右半轴齿轮和驱动车轮三者转速相同。当转弯时，由于汽车受力情况发生变化，反馈在左右半轴上，进而破坏差速器原有的平衡，这时转速重新分配，导致内侧车轮转速减小，外侧车轮转速增加，重新达到平衡状态，同时，汽车完成转弯动作。
差速器就是一种将发动机输出扭矩一分为二的装置，允许转向时输出两种不同的转速。
在现代轿车或货车，包括许多四轮驱动汽车上，都能找到差速器。这些四轮驱动车的每组车轮之间都需要差速器。同样，其两前轮和两后轮之间也需要一个差速器。这是因为汽车转弯时，前轮较之后轮，走过的距离是不相同的。
差速器有三大功用：把发动机发出的动力传输到车轮上；充当汽车主减速齿轮，在动力传到车轮之前将传动系的转速减下来；将动力传到车轮上，同时，允许两轮以不同的轮速转动。
当汽车转向时，车轮以不同的速度旋转。在转弯时，每个车轮驶过的距离不相等，即内侧车轮比外侧车轮驶过的距离要短。因为车速等于汽车行驶的距离除以通过这段距离所花费的时间，所以行驶距离短的车轮转动的速度就慢。
对于后轮驱动型汽车的从动轮，或前轮驱动型汽车的从动轮来说，不存在这样的问题。由于它们之间没有相互联结，它们彼此独立转动。但是两主动轮间相互是有联系的。因此一个引擎或一个变速箱可以同时带动两个车轮。如果车上没有差速器，两个车轮将不得不固定联结在一起，以同一转速驱动旋转。这会导致汽车转向困难。此时，为了使汽车能够转弯，一个轮胎将不得不打滑。对于现代轮胎和混凝土道路来说，要使轮胎打滑则需要很大的外力，这个力通过车桥从一个轮胎传到另一个轮胎，这样就给车桥零部件产生很大的应力
1.2 差速器的主要分类
1.2.1 开式差速器
开式差速器的结构，是典型的行星齿轮组结构，只不过太阳轮和外齿圈的齿数是一样的。在这套行星齿轮组里，主动轮是行星架，被动轮是两个太阳轮。通过行星齿轮组的传动特性我们知道，如果行星架作为主动轴，两个太阳轮的转速和转动方向是不确定的，甚至两个太阳轮的转动方向是相反的。
车辆直行状态下，这种差速器的特性就是，给两个半轴传递的扭矩相同。在一个驱动轮悬空情况下，如果传动轴是匀速转动，有附着力的驱动轮是没有驱动力的，如果传动轴是加速转动，有附着力的驱动轮的驱动力等于悬空车轮的角加速度和转动惯量的乘积。
车辆转弯轮胎不打滑的状态下，差速器连接的两个半轴的扭矩方向是相反的，给车辆提供向前驱动力的，只有内侧的车轮，行星架和内侧的太阳轮之间由等速传动变成了减速传动，驾驶感觉就是弯道加速比直道加速更有力。
开式差速器的优点就是在铺装路面上转行行驶的效果最好。缺点就是在一个驱动轮丧失附着力的情况下，另外一个也没有驱动力。
开式差速器的适用范围是所有铺装路面行驶的车辆，前桥驱动和后桥驱动都可以安装。
1.2.2 限滑差速器
限滑差速器用于部分弥补开式差速器在越野路面的传动缺陷，它是在开式差速器的机构上加以改进，在差速器壳的边齿轮之间增加摩擦片，对应于行星齿轮组来讲，就是在行星架和太阳轮之间增加了摩擦片，增加太阳轮与行星架自由转动的阻力力矩。
限滑差速器提供的附加扭矩，与摩擦片传递的动力和两驱动轮的转速差有关。 在开式差速器结构上改进产生的LSD，不能做到100％的限滑，因为限滑系数越高，车辆的转向特性越差。
LSD具备开式差速器的传动特性和机械结构。优点就是提供一定的限滑力矩，缺点是转向特性变差，摩擦片寿命有限。 LSD的适用范围是铺装路面和轻度越野路面。通常用于后驱车。前驱车一般不装，因为LSD会干涉转向，限滑系数越大，转向越困难。
1.3 差速器结构
当汽车转弯行驶时，外侧车轮比内侧车轮所走过的路程长；汽车在不平路面上直线行驶时。两侧主轮走过的曲长短也不相等．即伸路面非平直，但由于轮胎制造尺寸误差，磨损程度不同，承受的载荷不同或充气压力不等，各个轮胎的滚动半径实际上不可能相等，若两侧车轮都固定在同一刚性转轴上，两轮角速度相等，则车轮必然出现边滚动边滑动的现象。车轮对路面的滑动不仅会加速轮胎磨损，增加汽车的动力消耗，而且可能导致转向和制动性能的恶化。若主减速器从动齿轮通过一根整轴同时带动两侧驱动轮，则两侧车轮只能同样的转速转动。为了保证两侧驱动轮处于纯滚动状态，就必须改用两根半轴分别连接两侧车轮，而由主减速器从动齿轮通过差速器分别驱动两侧半轴和车轮，使它们可用不同角速度旋转。这种装在同一驱动桥两侧驱动轮之间的差速器称为轮间差速器。
前国产轿车及其它类汽车基本都采用了对称式锥齿轮普通差速器。对称式锥齿轮差速器由行星齿轮、半轴齿轮、行星齿轮轴(十字轴或一根直销轴)和差速器壳等组成(见图1)。(从前向后看)左半差速器壳2和右半差速器壳8用螺栓固紧在一起。主减速器的从动齿轮7用螺栓(或铆钉)固定在差速器壳右半部8的凸缘上。十字形行星齿轮轴9安装在差速器壳接合面处所对出的园孔内，每个轴颈上套有一个带有滑动轴承(衬套)的直齿圆锥行星齿轮6，四个行星齿轮的左右两侧各与一个直齿圆锥半轴齿轮4相啮合。半轴齿轮的轴颈支承在差速器壳左右相应的孔中，其内花键与半轴相连。与差速器壳一起转动(公转)的行星齿轮拨动两侧的半轴齿轮转动，当两侧车轮所受阻力不同时，行星齿轮还要绕自身轴线转动一自转，实现对两侧车轮的差速驱动。行星齿轮的背面和差速器壳相应位置的内表面，均做成球面，这样作能增加行星齿轮轴孔长度，有利于和两个半轴齿轮正确地啮合。在传力过程中，行星齿轮和半轴齿轮这两个锥齿轮间作用着很大的轴向力，为减少齿轮和差速器壳之间的磨损，在半轴齿轮和行星齿轮面分别装有平垫片3和球面垫片5。垫片通常用软钢、铜或者聚甲醛塑料制成。
1.3.1 对称式锥齿轮差速器中的运动特性关系式
差速器壳作为差速器中的主动件，与主减速器的从动齿轮和行星齿轮轴连成一体。半轴齿轮和为差速器中的从动件。行星齿轮即可随行星齿轮轴一起绕差速器旋转轴线公转，又可以绕行星齿轮轴轴线自转。设在一段时间内，差速器壳转了N0圈，半轴齿轮1和2分别转了N1圈和N2(N0、N1和N2不一定是整数)圈，则当行星齿轮只绕差速器旋转轴线公转而不自转时，行星齿轮拨动半轴齿轮1和2同步转动，则有：
N1 =N2=N0
当行星齿轮在公转的同时，又绕行星齿轮轴轴线自转时，由于行星齿轮自转所引起一侧半轴齿轮1比差速器壳多转的圈数(N4)必然等于另一侧半轴齿轮2比差速器壳少转的圈数
于是有： N1：N0+N4和N2：N0-N4
以上两种情况，N1、N2与N0之间都有以下关系式：
N1+N2=2N0
上式表明，左右两侧半轴齿轮的转速之和等于差速器壳转速的两倍，这就是两半轴齿轮直径相等的对称式锥齿轮差速器的运动特性关系式。
1.3.2 对称式锥齿轮差速器中的转矩分配关系式
在以上差速器中，设输入差速器壳的转矩为MO，输出给左、右两半轴齿轮的转矩为M1和M2。当与差速器壳连在一起的行星齿轮轴带动行星齿轮转动时，行星齿轮
