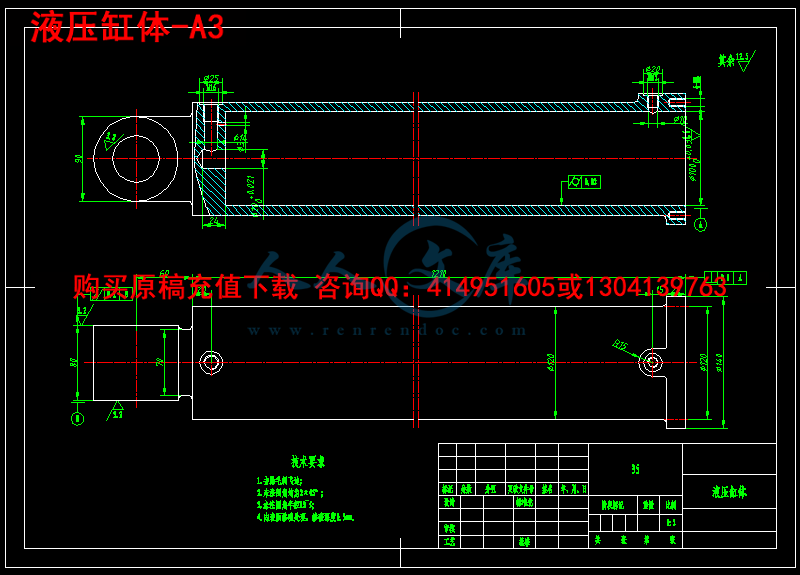

液压缸体-A3.dwg
液压缸杆-A3.dwg

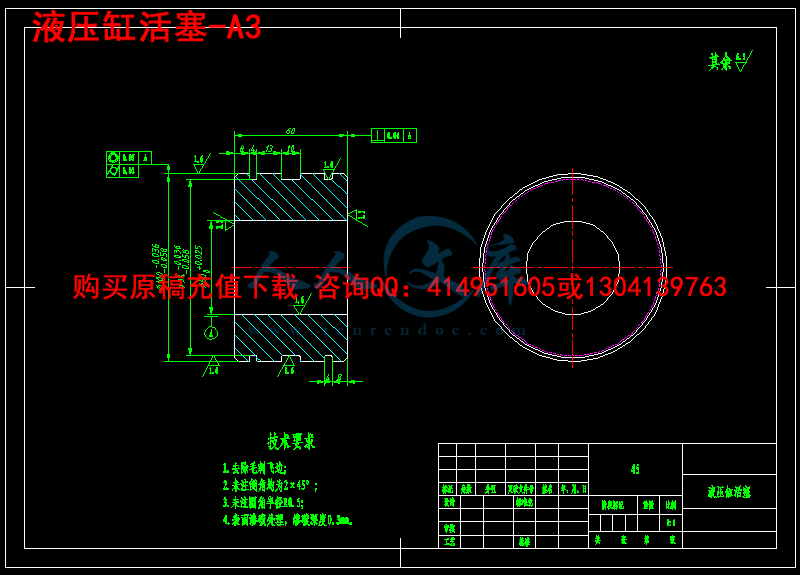

液压缸活塞-A3.dwg
查重PT首次48%后又改了没再查.zip
压缩包内文档预览:(预览前15页/共37页)
预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图
编号:682787    类型:共享资源    大小:2.87MB    格式:RAR    上传时间:2016-06-30 上传人:好资料QQ****51605 IP属地:江苏
50
积分
关 键 词:
qy 20 汽车起重机 液压 系统 油箱 设计 全套 cad 图纸 毕业论文 原创 资料
资源描述:

【温馨提示】 购买原稿文件请充值后自助下载。

以下预览截图到的都有源文件,图纸是CAD,文档是WORD,下载后即可获得。


预览截图请勿抄袭,原稿文件完整清晰,无水印,可编辑

有疑问可以咨询QQ:414951605或1304139763


汽车起重机式工程机械产品中重要组成部分,它由于机动性好而被广泛应用于矿山、建筑、港口、油田等领域。主要由变幅机构、伸缩机构、起升机构、回转机构、支腿机构组成。

本文讲述了QY-20汽车起重机液压系统的设计。首先,通过对汽车起重机总体构成及工作原理进行分析,在此分析基础上提出了提液压系统各功能回路的设计方案,并把各回路组合后得出了液压系统原理图;接着,设计并选择了液压系统各液压元件并进行了相应计算;然后,对主要执行机构-液压缸进行了设计与强度校核;最后,通过AutoCAD制图软件绘制了本QY-20汽车起重机液压系统原理图的非标零件装配图及主要零件图。

通过本次设计,巩固了大学所学专业知识,如:液压与气动传动、机械原理、机械设计、材料力学、公差与互换性理论、机械制图等;掌握了起重机械产品的设计方法并能够熟练使用AutoCAD制图软件,对今后的工作于生活具有极大意义。


关键字:起重机,起升,支腿,变幅,回转



Abstract

As an important part of automobile crane engineering machinery products, it is widely used in mining, construction, port, oil field and other fields because of its good maneuverability. Mainly consists of variable amplitude mechanism, telescopic mechanism, lifting mechanism, rotating mechanism and supporting leg mechanism.

This paper describes the design of hydraulic system of QY-20 truck crane. First of all, based on truck crane overall composition and working principle analysis, this analysis based on the proposed design scheme of hydraulic system and the function of the loop and to each circuit combination obtains the principle diagram of hydraulic system; then, design and selection of hydraulic system and the hydraulic pressure component and the corresponding calculation; then, on the main actuator hydraulic cylinders were design and strength check. Finally, through the AutoCAD drawing software drawn the QY-20 truck crane hydraulic system principle diagram of non-standard parts assembly drawing and main parts figure.

Through the design, the consolidation of the University of the professional knowledge, such as: hydraulic and gas dynamic transmission, mechanical principles, mechanical design, mechanics of materials, tolerance and interchangeability theories, mechanical drawing; master the design method of hoisting machinery products and be able to skillfully use AutoCAD drawing software, for future work in life is of great significance.

Key words: Crane, Lifting, Supporting legs, Amplitude, Rotation



目 录

摘 要 I

Abstract II

第1章 绪论 1

1.1 研究背景及意义 1

1.2 国内外汽车起重机发展现状 1

1.2.1国内发展现状 1

1.2.2国外发展现状 2

1.3汽车起重机的类型 2

1.4汽车起重机对液压系统的要求 3

1.5主要内容 3

第2章 总体分析 5

2.1设计要求 5

2.1.1功能要求 5

2.1.2主要技术参数要求 5

2.2结构及功能分析 5

2.3工况分析 7

2.3.1运动分析 7

2.3.2动力分析 8

2.3.3负载分析 9

第3章 液压系统设计 10

3.1额定压力的确定 10

3.2基本回路设计 10

3.2.1支腿机构回路的设计 10

3.2.2起升机构回路的设计 11

3.2.3变幅机构回路的设计 11

3.2.4伸缩机构回路的设计 12

3.2.5回转机构回路的设计 12

3.3液压系统原理图 13

第4章 液压元件的设计与选择 14

4.1 液压马达和液压泵的选择 14

4.1.1卷扬马达的选择 14

4.1.2回转马达的选择 14

4.1.3泵的选择 15

4.2液压阀的选择 16

4.3液压辅助元件选择 17

4.3.1液压油的选择 17

4.3.2滤油器的选择 17

4.3.3压力表的选择 17

4.3.4阀类元件的选择 17

4.4液压油箱的设计 18

4.5液压油管设计 19

4.5.1油管通径的计算 19

4.5.2壁厚的计算 20

4.6液压系统的验算 21

4.6.1 压力损失的验算 21

4.6.2发热温升的验算 22

第5章 液压缸的设计 24

5.1支腿液压缸的设计 24

5.1.1支腿垂直液压缸 24

5.1.2支腿水平液压缸 27

5.2变幅液压缸的计算 28

5.3伸缩液压缸的计算 29

总 结 31

参考文献 32

致 谢 33




第1章 绪论

1.1 研究背景及意义

汽车起重机式工程机械产品中重要组成部分,它由于机动性好而被广泛应用于矿山、建筑、港口、油田等领域。在国内市场上,随着国家扩大内需政策的推动,投资的提高,个体和私营用火的壮大,2001年产品销量达5208台,销售收入为20.85亿元,2002年产品销量达8000台,销售收入接近30亿元;在国际市场上,仅北美、欧洲市场年销售额就达54亿美元,可以说市场巨大。

汽车起重机的液压系统起着驱动和控制汽车起重机各机构动作的作用。其性能好坏对起重机有着十分重要的影响。目前,我国生产汽车起重机的厂家较多,品种也很杂,不同的厂家和不同的品种,其液压系统和液压元件都不一致,给生产、使用及维修带来很多麻烦,同时其性能也较低,不适于现代智能高效小型汽车起重机发展的需要。为此对传统汽车起重机的液压系统进行研究非常重要。

1.2 国内外汽车起重机发展现状

1.2.1国内发展现状

自1979年开始,我国采用进口汽车底盘和关键液压件自行设计生产出了6t、20t液压汽车起重机之后,国内一些起重机生产厂家采用集贸结合方式,分别引进日本多田野、加藤、美国格鲁夫和德国利勃海尔、克虏伯的起重机产品技术,以合作生产的方式相机制造出25t、35t、45t、50t、80t、125t  汽车起重机和25t越野轮胎起重机以及32t、50t、70t全路面起重机。这些企业经过多年来对引进技术的消化、吸收、移植,使国产汽车起重机某些新产品的性能水平达到了国际80年代初的水平,产品产量也逐年有所提高。

由于受客观条件的限制,当年的技术引进主要着重体现在技术软件的引进(如产品、图纸、工艺等),而没有引进全套的现金加工设备,没有与相关的配套件的引进同时进行,因此国内长时间不能提供高质量、高性能的基础配套件(如液压元件(如液压元件,电子元件等),到了90年代我国汽车起重机的技术水平与世界先进水平相比曾一度缩小的差距又拉大了。

当前,国内汽车起重机厂自行设计的产品技术水平大多还相当于国际70年代初、中期水平,只有少数产品在吸收国外先进技术基础上,经过更新换代达到了80年代初的水平。随着国家经济建设的蓬勃发展,国家重点工程项目建设等纷纷上马,一些大型关键工程一般都采用国际公开招标方式采购机械设备。国外新型汽车起重机和二手设备因此大量进入中国市场,使国内用户对国外起重机性能,作业可靠性、效率等方面有了较深入的了解,从而也认识到国产起重机无论在制造质量、外观造型方面,更主要的是在技术性能(可靠性与安全性、工作效率以及操作方便性、舒适性等)方面与国外汽车起重机差距较大。国内不少用户为了达到作业高效率以确保工期按时完成,宁可花较多的钱购买进口起重机或购买国外二手起重机。这种形式下,国产汽车起重机当然面临很大的冲击和压力。

1.2.2国外发展现状

汽车起重机最初是以诞生于1869年的蒸汽轨道式起重机发展而来的,经历了轨道式、实心轮胎式、充气轮胎式的发展变化过程。充气轮胎式起重机是20世纪30年代随着汽车工业的发展而出现的。

由于汽车起重机具有机动灵活、操作方便、效率高等特点,在二战后修复战争创伤和经济建设中得到广泛应用。早期的汽车起重机大多采用机械传动的臂架。随着60年代中期液压技术的发展,液压伸缩臂汽车起重机得到迅速发展。到80年代末,中小吨位的汽车起重机已多数采用液压伸缩臂架,仅有一部分大吨位汽车起重机人采用臂架。

20世纪60年代末期,特别是从70年代开始,随着大型建筑、是由化工、水电站等大型工程的发展,对汽车起重机的性能、工作效率和安全性提出了更高的要求。由于当时液压技术、电子技术、汽车工业的发展及新型高强度钢材的不断出现,使汽车起重机开始想大型化暗战,并且在普通轮胎式起重机的基础上开发出越野轮胎起重机,随后又开发出全路面起重机。全路面起重机综合了汽车起重机高速行驶和越野轮胎起重机吊重行走及高通过性的特点,再近20多年得到很大发展。

目前国外汽车起重机生产国主要由日本、美国、德国、法国、意大利等。生产厂商有100多个,最著名的仅有10来家。世界汽车起重机市场主要划分为以日本为主的亚洲市场、以美国为主的北美市场、以德国为主的欧洲市场。亚洲约占世界年销售台数的40%,北美和欧洲各占20%,时间诶其它地区占20%。

1.3汽车起重机的类型

汽车起重机的种类很多,其分类方法也各不相同,主要有:

(1)按起重量分类:轻型汽车起重机(起重量在5吨以下),中型汽车起重机(起重量在5-15吨),重型汽车起重机(起重量在5-50吨),超重型汽车起重机(起重量在50吨以上)。近年来,由于使用要求,其起重量有提高的趋势,如已生产出50-100吨的大型汽车起重机。

(2)按支腿型式分:蛙式支腿、X型支腿、H型支腿。蛙式支腿跨距较0?仅适用于较小吨位的起重机;X型支腿容易产生滑移,也很少采用;H型支腿可实现较大跨距,对整机的稳定有明显的优越性,所以我国目前生产的液压汽车起重机多采用H型支腿。

(3)按传动装置的传动方式分:机械传动、电传动、液压传动三类。

(4)按起重装置在水平面可回转范围(即转台的回转范围)分:全回转式汽车起重机(转台可任意旋转360°)和非全回转汽车起重机(转台回转角小于270°)。

(5)按吊臂的结构形式分:折迭式吊臂、伸缩式吊臂和桁架式吊臂汽车起重机。

1.4汽车起重机对液压系统的要求

根据汽车起重机的典型工作状况对系统的要求主要反映在对以下几个液压回路的要求上。

1)起升回路

(1)能方便的实现合分流方式转换,保证工作的高效安全。

(2)要求卷扬机构微动性好,起、制动平稳,重物停在空中任意位置能可靠制动,即二次下滑问题,以及二次下降时的重物或空钩下滑问题,即二次下降问题。

2)回转回路

(1)具有独立工作能力。

(2)回转制动应兼有常闭制动和常开制动(可以自由滑转对中),两种情况。

3)变幅回路

(1)带平衡阀并设有二次液控单向阀锁住保护装置。

(2)要求起落臂平稳,微动性好,变幅在任意允许幅值位置能可靠锁死。

(3)要求在有载荷情况下能微动。

(4)平衡阀应备有下腔压力传感器接口,作为力矩限制器检测星号源。

4)伸缩回路

本机伸缩机构采用三节臂(含有两个液压缸),由于本机为轻型起重机为了使本机运用广泛,实现各节臂顺序伸缩。各节臂能按顺序伸缩,但不能实现同步伸缩。

6)支腿回路

(1)要求垂直支腿不泄漏,具有很强的自锁能力(不软腿)。

(2)要求前后组支腿可以进行单独调整。

(3)要求支腿能够承载最大起重时的压力,并且有足够的防倾翻力矩。

(4)起重机行走时不产生掉腿现象。

1.5主要内容

(1)汽车起重机支腿机构液压系统的设计;

(2)汽车起重机起升机构液压系统的设计;

(3)汽车起重机变幅机构、回转机构等液压系统的设计;

(4)绘制轮式汽车起重机液压系统总原理图;

(5)确定液压系统的各项主要参数;

(6)汽车起重机液压系统相应标准元件的设计与选择;

(7)非标件的结构设计及计算;

(8)绘制非标件总装配图;

(9)绘制非标件零件图;

(10)汽车起重机液压系统的分析。



内容简介:
I 摘 要 汽车起重机式工程机械产品中重要组成部分,它由于机动性好而被广泛应用于矿山、建筑、港口、油田等领域。 主要由变幅机构、伸缩机构、起升机构、回转机构、支腿机构组成。 本文讲述了 车起重机液压系统 的 设计 。 首先,通过对 汽车起重机 总体 构成及工作原理 进行分析,在此分析基础上提出了 提 液压系统 各功能回路 的 设计方案 ,并把各回路组合后得出了液压系统原理图 ; 接着 , 设计并选择了 液压系统 各液压元件并进行了相应计算 ; 然后,对 主要执行机构 行了设计与强度校核; 最后,通过 车 起重机液压系统 原理图 的 非标零件 装配图及主要零件图。 通过本次设计,巩固了大学所学专业知识,如: 液压与气动传动、 机械原理、机械设计、材料力学、公差与互换性理论、机械制图等;掌握了 起重 机械产品的设计方法并能够熟练使用 图软件,对今后的工作于生活具有极大意义。 关键字: 起重机 , 起升 , 支腿 , 变幅,回转 s an of it is in of of of of on on of of to of of on of of of of of be to in is of 录 摘 要 . I . 1 章 绪论 . 1 究背景及意义 . 1 内外汽车起重机发展现状 . 1 内发展现状 . 1 外发展现状 . 2 车起重机的类型 . 2 车起重机对液压系统的要求 . 3 要内容 . 3 第 2 章 总体分析 . 5 计要求 . 5 能要求 . 5 要技术参数要求 . 5 构及功能分析 . 5 况分析 . 7 动分析 . 7 力分析 . 8 载分析 . 9 第 3 章 液压系统设计 . 10 定压力的确定 . 10 本回路设计 . 10 腿机构回路的设计 . 10 升机构回路的设计 . 11 幅机构回路的设计 . 11 缩机构回路的设计 . 12 转机构回路的设计 . 12 压系统原理图 . 13 第 4 章 液压元件的设计与选择 . 15 压马达和液压泵的选择 . 15 扬马达的选择 . 15 转马达的选择 . 15 的选择 . 16 压阀的选择 . 17 压辅助元件选择 . 18 压油的选择 . 18 油器的选择 . 18 力表的选择 . 18 类元件的选择 . 18 压油箱的设计 . 19 压油管设计 . 20 管通径的计算 . 20 厚的计算 . 21 压系统的验算 . 22 力损失的验算 . 22 热温升的验算 . 23 第 5 章 液压缸的设计 . 25 腿液压缸的设计 . 25 腿垂直液压缸 . 25 腿水平液压缸 . 28 幅液压缸的计算 . 29 缩液压缸的计算 . 30 总 结 . 32 参考文献 . 33 致 谢 . 34 1 第 1 章 绪论 究背景及意义 汽车起重机 式工程 机械产品中重要组成部分,它由于机动性好而被广泛应用于矿山、建筑、港口、油田等领域。在国内市场上,随着国家扩大内需政策的推动,投资的提高,个体和私营用火的壮大, 2001 年产品销量达 5208 台,销售收入为 元,2002 年产品销量达 8000 台,销售收入接近 30 亿元;在国际市场上,仅北美、欧洲市场年销售额就达 54 亿美元,可以说市场巨大。 汽车起重机的液压系统起着驱动和控制汽车起重机各机构动作的作用。其性能好坏对起重机有着十分重要的影响。目前,我国生产汽车起重机的厂家较多,品种也很杂,不同的厂家和不同的品种 ,其液压系统和液压元件都不一致,给生产、使用及维修带来很多麻烦,同时其性能也较低,不适于现代智能高效小型汽车起重机发展的需要。为此对传统汽车起重机的液压系统进行研究非常重要。 内外 汽车起重机 发展 现状 内发展现状 自 1979 年开始,我国采用进口汽车底盘和关键液压件自行设计生产出了 6t、 20内一些起重机生产厂家采用集贸结合方式,分别引进日本多田野、加藤、美国格鲁夫和德国利勃海尔、克虏伯的起重机产品技术,以合作生产的方式相机制造出 25t、 35t、 45t、 50t、 80t、 125t 汽车起重机和 25t 越野轮胎起重机以及 32t、50t、 70t 全路面起重机。这些企业经过多年来对引进技术的消化、吸收、移植,使国产汽车起重机 某些新产品的性能水平达到了国际 80 年代初的水平,产品产量也逐年有所提高。 由于受客观条件的限制,当年的技术引进主要着重体现在技术软件的引进(如产品、图纸、工艺等),而没有引进全套的现金加工设备,没有与相关的配套件的引进同时进行,因此国内长时间不能提供高质量、高性能的基础配套件(如液压元件(如液压元件,电子元件等),到了 90 年代我国 汽车起重机 的技术水平与世界先进 水平相比曾一度缩小的差距又拉大了。 当前,国内 汽车起重机 厂自行设计的产品技术水平大多还相当于国际 70 年代初、中期水平,只有少数产品在吸收国外先进技术基础上,经过更新换代达到了 80 年代初的水平。随着国家经济建设的蓬勃发展,国家重点工程项目建设等纷纷上马,一些大型关键工程一般都采用国际公开招标方式采购机械设备。国外新型 汽车起重机 和二手设备因此大量进入中国市场,使国内用户对国外起重机性能,作业可靠性、效率等方面有了 2 较深入的了解,从而也认识到国产起重机无论在制造质量、外观造型方面,更主要的是在技术性能(可靠性与安全 性、工作效率以及操作方便性、舒适性等)方面与国外 汽车起重机 差距较大。国内不少用户为了达到作业高效率以确保工期按时完成,宁可花较多的钱购买进口起重机或购买国外二手起重机。这种形式下,国产 汽车起重机 当然面临很大的冲击和压力。 外发展 现状 汽车起重机 最初是以诞生于 1869 年的蒸汽轨道式起重机发展而来的,经历了轨道式、实心轮胎式、充气轮胎式的发展变化过程。充气轮胎式起重机是 20 世纪 30 年代随着汽车工业的发展而出现的。 由于 汽车起重机 具有机动灵活、操作方便、效率高等特点,在二战后修复战争创伤和经济建设中得 到广泛应用。早期的 汽车起重机 大多采用机械传动的臂架。随着 60 年代中期液压技术的发展,液压伸缩臂 汽车起重机 得到迅速发展。到 80 年代末,中小吨位的 汽车起重机 已多数采用液压伸缩臂架,仅有一部分大吨位汽车起重机人采用臂架。 20 世纪 60 年代末期,特别是从 70 年代开始,随着大型建筑、是由化工、水电站等大型工程的发展,对 汽车起重机 的性能、工作效率和安全性提出了更高的要求。由于当时液压技术、电子技术、汽车工业的发展及新型高强度钢材的不断出现,使 汽车起重机开始想大型化暗战,并且在普通轮胎式起重机的基础上开发出越野轮胎起重机 ,随后又开发出全路面起重机。全路面起重机综合了汽车起重机高速行驶和越野轮胎起重机吊重行走及高通过性的特点,再近 20 多年得到很大发展。 目前国外 汽车起重机 生产国主要由日本、美国、德国、法国、意大利等。生产厂商有 100 多个,最著名的仅有 10 来家。世界 汽车起重机 市场主要划分为以日本为主的亚洲市场、以美国为主的北美市场、以德国为主的欧洲市场。亚洲约占世界年销售台数的40%,北美和欧洲各占 20%,时间诶其它地区占 20%。 车 起重机的 类型 汽车起重机的种类很多,其分类方法也各不相同,主要有: ( 1) 按起重量分类 :轻型汽车起重机 (起重量在 5 吨以下 ),中型汽车起重机 (起重量在 5 ),重型汽车起重机 (起重量在 5 ),超重型汽车起重机 (起重量在 50 吨以上 )。近年来,由于使用要求,其起重量有提高的趋势,如已生产出 50的大型汽车起重机。 ( 2) 按支腿型式分:蛙式支腿、 X 型支腿、 H 型支腿。蛙式支腿跨距较 0?仅适用于较小吨位的起重机; X 型支腿容易产生滑移,也很少采用; H 型支腿可实现较大跨距,对整机的稳定有明显的优越性,所以我国目前生产的液压汽车起重机多采用 H 型支腿。 ( 3) 按传动装置的传动方式分:机械传动、 电传动、液压传动三类。 3 ( 4) 按起重装置在水平面可回转范围 (即转台的回转范围 )分:全回转式汽车起重机(转台可任意旋转 360 )和非全回转汽车起重机 (转台回转角小于 270 )。 ( 5) 按吊臂的结构形式分:折迭式吊臂、伸缩式吊臂和桁架式吊臂汽车起重机。 车起重机对液压系统的要求 根据汽车起重机的典型工作状况对系统的要求主要反映在对以下几个液压回路的要求上。 1) 起升回路 ( 1)能方便的实现合分流方式转换,保证工作的高效安全。 ( 2)要求卷扬机构微动性好,起、制动平稳,重物停在空中任意位置能可靠制动,即二 次下滑问题,以及二次下降时的重物或空钩下滑问题,即二次下降问题。 2) 回转回路 ( 1)具有独立工作能力。 ( 2)回转制动应兼有常闭制动和常开制动(可以自由滑转对中),两种情况。 3) 变幅回路 ( 1)带平衡阀并设有二次液控单向阀锁住保护装置。 ( 2)要求起落臂平稳,微动性好,变幅在任意允许幅值位置能可靠锁死。 ( 3)要求在有载荷情况下能微动。 ( 4)平衡阀应备有下腔压力传感器接口,作为力矩限制器检测星号源。 4) 伸缩回路 本机伸缩机构采用三节臂(含有两个液压缸),由于本机为轻型起重机为了使本机运用广泛,实现各 节臂顺序伸缩。各节臂能按顺序伸缩,但不能实现同步伸缩。 6) 支腿回路 ( 1)要求垂直支腿不泄漏,具有很强的自锁能力(不软腿)。 ( 2)要求前后组支腿可以进行单独调整。 ( 3)要求支腿能够承载最大起重时的压力,并且有足够的防倾翻力矩。 ( 4)起重机行走时不产生掉腿现象。 要内容 ( 1) 汽车起重机支腿机构液压系统的设计; ( 2) 汽车起重机起升机构液压系统的设计; ( 3) 汽车起重机变幅机构、回转机构等液压系统的设计; ( 4) 绘制轮式汽车起重机液压系统总原理图; ( 5) 确定液压系统的各项主要参数; ( 6) 汽 车起重机液压系统相应标准元件的设计与选择; 4 ( 7) 非标件的结构设计及计算; ( 8) 绘制非标件总装配图; ( 9) 绘制非标件零件图; ( 10) 汽车起重机液压系统的分析。 5 第 2 章 总体 分析 计 要求 能要求 对于 汽车 起重 机 ,要求装备有臂架式起重机,其额定起重量、起重臂伸长长度、变幅角度、回转角度等均能满足工作要求。 对于高空作业车,其工作装置主要由支撑机构、回转机构和举升机构三大总成组成,一般要求: ( 1)整车回转部分,包括举升机构作业 斗,均支撑在回转装置上; ( 2)支撑回转装置采用转盘式,可实现 360 的全回转; ( 3)举升机构可由液压或机械装置实现。 要技术参数要求 ( 1)最大起重量 20 吨; ( 2)最高提升速度 12 m ; ( 3)起升减速传动比 i =率 = ( 4)起升卷筒上钢丝绳最外层直径 415 ( 5)吊钩滑轮组倍率为 m =6,效率 2 = ( 6)钢丝绳导向滑轮效率 = ( 7)液压系统额定压力初定为 P =1818 106 2/ 构及功能分析 汽车起重机主要由 12345液压系统 也就 由起升、变幅、伸缩、回转、支腿 五 个主回路组成。从图 以看出,各个回路之间具有不同的功能、组成和工作特点。 6 1 2 3 4 5图 2车起重机 结构简图 ( 1) 起升回路 起升回路起到使重物升降的作用。起升回路的液压系统 能方便的实现合分流方式转换,保证工作的高效安全。同时要求卷扬机构微动性好,起、制动平稳,重物停在空中任意位置能可靠制动。 ( 2) 回转回路 回转回路起到使吊臂回转,实现重物水平移动的作用。回转回路主要由液压泵、换向阀、平衡阀、液压离合器和液压马达组成。 ( 3) 变幅回路 绝大部分工程起重机为了满足重物装、卸工作位置的要求,充分利用其起吊能力(幅度减小能提高起重量),需要经常改变幅度。变 幅回路则是实现改变幅度的液压工作回路,用来扩大起重机的工作范围,提高起重机的生产率。变幅回路主要由液压泵、换向阀、平衡阀和变幅液压缸组成。 ( 4) 伸缩回路 具有臂架伸缩机构的起重机,不需要接臂和拆臂,缩短了辅助作业时间。臂架全部缩回以后,起重机外形尺寸减小,提高了机动性和通过性。臂架采用液压伸缩机构,可以实现无级伸缩和带载伸缩,扩大了汽车和轮胎起重机、铁路救援起重机在复杂使用条件下的使用功能。 伸缩回路主要由液压泵、换向阀、液压缸和平衡阀组成,根据伸缩高度和方式不同其液压缸的节数结构也就大不相同。 ( 5)支 腿回路 汽车起重机设置支腿可以大大提高起重机的起重能力。为了使起重机在吊重过程中安全可靠,支腿要求坚固可靠,伸缩方便。在行驶时收回,工作时外伸撑地。还可以根据地面情况对各支腿进行单独调节。目前支腿大都采用液压支腿。支腿机构有三种基本形式:蛙式支腿、 H 型支腿和 X 型支腿。 7 况分析 主机的用途、工艺过程、总体布局以及对液压传动装置的位置和空间尺寸的要求;主机对液压系统的性能要求,如自动化程度、调速范围、运动平稳性、换向定位精度以及对系统的效率、温升等的要求;液压系统的工作环境,如温度、湿度、振动冲击以及是 否有腐蚀性和易燃物质存在等情况。 在上述工作的基础上,应对主机进行工况分析,工况分析包括运动分析和动力分析,对复杂的系统还需编制负载和动作循环图,由此了解液压缸或液压马达的负载和速度随时间变化的规律,以下对工况分析的内容作具体介绍。 动分析 主机的执行元件按工艺要求的运动情况,可以用位移循环图 (L t),速度循环图 (v t),或速度与位移循环图表示,由此对运动规律进行分析。 ( 1) 位移循环图 s t 图 2液压机的液压缸位移循环图,纵坐标 s 表示活塞位移,横坐标 t 表示从活塞启动到返回原位的时间, 曲线斜率表示活塞移动速度。该图清楚的表明了汽车起重机的主液压缸的工作循环分别由快速下行、减速下行、压制、保压、泄压慢回和快速回程六个阶段组成。 56图 2位移循环图 ( 2) 速度循环图 v t(或 v s) 工程中液压缸的运动特点可归纳为三种类型。图 2三种类型液压缸的 v t 图,第一种如图 2实线所示,液压缸开始作匀加速运动,然后匀速运动, 速度循环图 8 最后匀减速运动到 终点;第二种,液压缸在总行程的前一半作匀加速运动,在另一半作匀减速运动,且加速度与减速度的数值相等;第三种,液压缸在总行程的一大半以上以较小的加速度作匀加速运动,然后匀减速至行程终点。 v t 图的三条速度曲线,不仅清楚地表明了三种类型液压缸的运动规律,也间接地表明了三种工况的动力特性。 力分析 动力分析,是研究机器在工作过程中,其执行机构的受力情况,对液压系统而言,就是研究液压缸或液压马达的负载情况。 ( 1) 液压缸的负载及负载循环图 负载循环图 ( 2) 液压缸的负载力计算 工作机构作直线往复运动时,液压缸必须克服的负载由六部分组成 式中: 切削阻力; 摩擦阻力; 惯性阻力; 重力; 密封阻力; 排油阻力。 ( 3) 液压缸运动循环各阶段的总负载力 液压缸运动循环各阶段的总负载力计算,一般包括启动加速、快进、工进、快退、减速制动等几个阶段,每个阶段的总负载力是有区别的。 启动加速阶段:这时液压缸或活塞处于由静止到启动并加速到 一定速度,其总负载力包括导轨的摩擦力、密封装置的摩擦力 (按缸的机械效率9.0m计算 )、重力和惯性力等项,即: 快速阶段: 工进阶段: 减速: 9 对简单液压系统,上述计算过程可简化。例如采用单定量泵供油,只需计算工进 阶段的总负载力,若简单系统采用限压式变量泵或双联泵供油,则只需计算快速阶段和工进阶段的总负载力。 载 分析 工作机构作旋转运动时,液压马达必须克服的外负载为 : 1)工作负载力矩 工作负载力矩可能是定值,也可能随时间变化,应根据机器工作条件进行具体分析。 2)摩擦力矩 为旋转部件轴颈处的摩擦力矩,其计算公式为: )( f 式中: G 为旋转部件的重量 (N); f 为摩擦因数,启动时为静摩擦因数,启动后为动摩擦 因数; R 为轴颈半径 (m)。 3)惯性力 矩 为旋转部件加速或减速时产生的惯性力矩,其计算公式为: )( i 式中: 为角加速度 (r/ 为角速度的变化 (r/s); t 为加速或减速时间 (s);J 为旋转部件的转动惯量 ( 2)。 2回转部件的飞轮效应 ( 2)。 10 第 3 章 液压系统设计 定压力的确定 系统 工作压力应按整机性能要求,考虑经济性和液压技术现有水平确定。在给定外负载下。系统的工作压力越高,各液压元件及管路系统的尺寸就越小。重量越轻 由此导致对密封、制造加工精度和元件材质的要越严,维护和修理也越困难。况且系统工作压力高到一定程度后,随着高压力对壁厚和密封要求的提高,系统的尺寸和重量反而会增加。由起重机设计手册可知现有轮式起重机采用的工作压力为 : 1)中压 :105于中小型轮式起重机; 2)高压 :252于大中型轮式起重机; 3)超高压 :32上,用于特大型或有特殊要求的轮式起重机。 车起重机属于中小型汽车起重机。结合实际情况,本文在进行系统设计计算时,初选系统压力为 18 本回路设计 腿机构回路的设计 本车采用 H 式支腿结构比较合理。 H 式支腿,此支腿外伸距离大,每一支腿有两个液压缸,一水平的 (或略带倾斜的 ),一垂直的支承液压缸,支腿外伸后呈 H 形。为保证足够的外伸距离,左右支腿相互叉开。 对于支腿跨距的确定所示,汽车起重机支腿是前后设置的,并向两侧方向伸出,形成矩形稳定面。因此,支腿横向跨距选取要适当,原 则上是起重机在吊臂强度允许的起重量时,其稳定度达到规定的要求即可。 支腿全部外伸时可将起重机作业区域分四块 :即右侧方作业区、前方作业区、左侧方作业区和后方作业区。支腿跨距的确定,完全从稳定角度出发。支腿横向外伸跨距的最小值是要保证起重机在正侧方吊重的稳定,也即是在起吊临界起重量时,全部重量的合力将落在支腿中心线上。也就是要使支腿中心连线内、外的力矩处于平衡状态。 图 3腿液压回路原理图 11 1)图 3中小吨位汽车起重机支腿液压回路原理图,它共有八个液压缸,即四个水平缸和四个垂直缸,这八个液压缸属于起 重机下车液压系统的一部分支腿液压回路除了八个液压缸外,主要还包括:一个三联齿轮泵,下车多路阀,吸油滤油器,回油滤油器,两条主油路,供油路 油路 力表,每个液压缸都有一个双向液压锁。 升机构回路的设计 起升机构是起重机械的主要机构,用以实现重物的升降运动。起升机构通常由原动机、减速器、卷筒、制动器、离合器、钢丝绳滑轮组和吊钩等组成。 起升液压 油路回路 起到使重物升降的作用。起升液压油路回路主要由液压泵、换向阀、平衡阀、液压离合器、液压制动器和液压马达组成。起升液压回路设计原理图如图3示。 图 3升机构液压回路图 起升回路是起重机液压系统的主要回路,对于大、中型汽车起重机一般都设置主、副卷扬起升系统。它们的工作方式有单独吊重、合流吊重以及共同吊重三种方式,其中对于吊大吨位且要求速度不太高时用 卷扬 吊的方式,对于起吊小吨位且要求速度不太高时用副卷扬吊单独吊重的方式;对于吊大吨位且要求速度比较高时用 卷扬 泵合流吊重的方式;对于吊比较长的物体时用共同吊重的方式。 幅机构回路的设计 变幅回路主要由液压泵、换向阀、平衡阀和变幅液压缸组成。 最常见的液压变幅机构是用双作用液压缸作液 动机,也有采用液压马达和柱塞缸。 因此本设计采用双作用液缸作液动机。液压油路设计原理图如图 3示。 变幅机构落臂时,因载荷的重力作用,会产生重力超速现象,需要限速措施 。 因此,在此机构中必须设置限速装置。国内外太都采用使用平衡阀 (限速阀 )的限速回路。平衡阀不仅能防止超速下行,也能保证整个下降过程为匀速过程。 12 图 3变幅机构回路 缩机构回路的设计 吊臂伸缩机构是一种多级式伸缩起重臂伸出与缩回的机构。采用液压驱动时,执行元件选用液压 液压缸 ,利用缸体和活塞杆的相对运动推动下级吊臂的伸缩。通常 , n 节吊臂则相应要有 ( 个液压缸一活塞组。在设计相邻的三节臂伸缩机构时,为了减轻重量,还可以利用吊臂之间伸缩的比例关系,采用钢丝绳滑轮组 (或链条链轮)实现第三节臂的伸缩以代替一只液压缸,这就形成了液压 机械驱动形式。伸缩机构简图如图 3示。 图 3缩机构液压油路回路图 转机构回路的设计 工程起重机能将起重物送到指定工作范围内的任意空间位置,除了依靠起升机构实 13 现重物的垂直位移外,回转运动是实现水平位移的方法之一,尽管此种运动形式的水平移动范围有限,但所需功率小,要求也比较简单, 故在大多数工程起重机中被采用,而且一般还都设计成全回转式的,即可在左右方向任意进行回转。 液压油路设计原理图如图 3示。 图 3回转机构液压回路图 回转回路起到使吊臂回转,实现重物水平移动的作用。它主要由液压泵、换向阀、平衡阀、液压离合器和液压马达组成,由于回转力比较小所以其结构没有起升回路复杂。回转机构使重物水平移动的范围有限,但所需功率小,所以一般汽车起重机都设计成全回转式的,即可在左右方向任意进行回转。 压系统原理图 根据各回路的分析得到汽车起重机液压系统的工作原理如图 示。该系统为中压系统,动力源采用双联齿轮泵,由汽车发动机通过底盘上的分动箱驱动。液压泵从油箱中吸油,输出的液压油经手动阀组输送到各个执行元件。整个系统由支腿收放、吊臂变幅、吊臂伸缩、转台回转和吊重起升五个工作回路所组成,且各部分都具有一定的独立性。整个系统分为上下两部分,除液压泵、过滤器、溢流阀、手动阀组及支腿部分外,其余元件全部装在可回转的上车部分。油箱装在上车部分,兼作配重。上下两部分油路通过中心回转接头连通。支腿收放回路和其他动作回路采用一个二位三通手动换向阀 5进行切换。 如图 3示为汽车起重机液 压系统原理图。 14 图 3汽车起重机液压系统原理图 15 第 4 章 液压元件 的设计与选择 压马达和液压泵的选择 扬马达的 选择 (1)卷扬卷筒力矩 11 2 式中: 卷扬 单绳最大拉力 0 钢绳 4 层卷绕时的卷筒直径 为 415mm 钢丝绳直径, 14j 卷筒机械效率 ,由 7 查起重机设计手册 10表 8 j = 4 0 0 . 2 2 4 4 . 7 2 . 9 5J K N m(2)卷扬马达扭矩 1114 . 7 2 0 . 1 0 1 0 . 9 5 N 式中: 卷扬 减速器速比, 1 马达至减速器输出端机械效率, 1=3)卷扬马达排量 311112 2 1 0 1 2 9 . 0 4 /2 3 0 . 9 5 M c m 式中: 马达进出口最大压差, 1 2 5 2 2 3 P M P a 回进 扬 马达机械效率, 4) 卷扬 马达型号 选取博世力士乐公司 4生产的定量轴向柱塞马达 性能参数为 : 排量 32.0 r; 额定压力 40 最大压力 45 允许转速 6300r/转马达的选择 (1)回转马达阻力矩 16 m a 24 0 . 0 7 6 4 7 6 . 41 7 0 7 . 6 0 . 9 5M K N m N (5式中: 回转总阻力矩, i 回转减速器速比, i= 回转机械传动效率, =2)回转马达的排量 333 6332 2 7 6 . 4 2 8 . 0 6 /1 8 1 0 0 . 9 5 M c m (5式中: 回转马达工作压差, 3 2 0 2 1 8 P M P a 回进 回转马达机械效率, 3)回转马达的型号 选取博世力士乐 10定量轴向柱塞马达 马达性能参数为: 排量 28r 额定压力 40 大压力 45 许转速 6300r/ 泵的选择 (1)卷扬 卷筒的转速 1116900 9 8 0 5 . 1 / m i n. 0 . 2 2 4j 式中: 卷扬 单纯最大速度, 30m/2)卷扬 马达转速 1 1 1 4 9 5 1 . 1 1 2 5 0 0 / m i i n r (3)卷扬 马达流量 311112 0 0 1 0 2 5 0 0 5 2 6 / m i 9 5 式中: 卷扬 马达容积效率, (4)卷扬 泵排量 17 3 311114 4 8 1 0 8 9 /2 5 0 0 0 . 9 5 B c m 式中: 卷扬 泵工作转速, 500 卷扬 泵容积效率, 5)卷扬 泵的型号 选取博世力士乐轴向柱塞变量泵 制方式为恒功率 控制。 性能参数为: 最大排量 90r 额定压力 40 大压力 45 许转速 3350r/导压力变化范围 压阀的选择 1)多路换向阀 多路换向阀是手动控制换向阀的组合阀,主要用于起重运输车辆、工程行走机械及其他行走机械,以进行多个工作机构(液压缸、液压马达)的集中控制。阀由 2 5 个三位六通手动换向阀、溢流阀、单向阀组成。根据不同用途,阀在中间位置时,主油路有中间全封闭式、压力口封闭式及 B 腔常封闭式等,中间位置时压力油短 路卸荷。 选用 ,公称压力 20称流量 100L/ 2)主副卷扬合流阀 该阀由主阀和先导电磁阀组成,主阀为三位二通液控阀,额定压力为 32 口最大流量 56r,电磁换向阀,额定压力 称流量 12L/阀机能为三位六通常闭型。 3)功率限制阀 由于卷扬泵为液压比例变量,压力一定时,其输出功率随排量增大而线性增大,主副卷扬油路中分别设置功率限制器,可以限制主副卷扬油路的极限液压功率,使其不超过规定值,保正多回路总功率不超过发动机分配 给液压系统的功 I 摘 要 汽车起重机 是 工程机械产品中重要组成部分,它由于机动性好而被广泛应用于矿山、建筑、港口、油田等领域。 主要由变幅机构、伸缩机构、起升机构、回转机构、支腿机构组成。 本文讲述了 车起重机液压系统 的 设计 。 首先,通过对 汽车起重机 总体 构成及工作原理 进行分析,在此分析基础上提出了 提 液压系统 各功能回路 的 设计方案 ,并把各回路组合后得出了液压系统原理图 ; 接着 , 设计并选择了 液压系统 各液压元件并进行了相应计算 ; 然后,对 主要执行机构 行了设计与强度校核; 最后,通过 车 起重机液压系统 原理图 的 非标零件 装配图及主要零件图。 通过本次设计,巩固了大学所学专业知识,如: 液压与气动传动、 机械原理、机械设计、材料力学、公差与互换性理论、机械制图等;掌握了 起重 机械产品的设计方法并能够熟练使用 图软件,对今后的工作于生活具有极大意义。 关键字: 起重机 , 起升 , 支腿 , 变幅,回转 s an of it is in of of of of on on of of to of of on of of of of of be to in is of 录 摘 要 . I . 1 章 绪论 . 1 究背景及意义 . 1 内外汽车起重机发展现状 . 1 内发展现状 . 1 外发展现状 . 2 车起重机的类型 . 2 车起重机对液压系统的要求 . 2 要内容 . 3 第 2 章 总体分析 . 4 计要求 . 4 能要求 . 4 要技术参数要求 . 4 构及功能分析 . 4 况分析 . 5 动分析 . 6 力分析 . 7 载分析 . 7 第 3 章 液压系统设计 . 9 定压力的确定 . 9 本回路设计 . 9 腿机构回路的设计 . 9 升机构回路的设计 . 10 幅机构回路的设计 . 10 缩机构回路的设计 . 11 转机构回路的设计 . 11 压系统原理图 . 12 第 4 章 液压元件的设计与选择 . 14 压马达和液压泵的选择 . 14 扬马达的选择 . 14 转马达的选择 . 14 的选择 . 15 压阀的选择 . 16 压辅助元件选择 . 17 压油的选择 . 17 油器的选择 . 17 力表的选择 . 17 类元件的选择 . 17 压油箱的设计 . 18 压油管设计 . 19 管通径的计算 . 19 厚的计算 . 20 压系统的验算 . 21 力损失的验算 . 21 热温升的验算 . 22 第 5 章 液压缸的设计 . 24 腿液压缸的设计 . 24 腿垂直液压缸 . 24 腿水平液压缸 . 27 幅液压缸的计算 . 28 缩液压缸的计算 . 29 总 结 . 31 参考文献 . 32 致 谢 . 33 1 第 1 章 绪论 究背景及意义 在汽车起重机施工 机械的重要组成部分,因为良好的流动性,已被广泛应用于矿山、建筑、港口、油田等领域。在国内市场,促进扩大内需政策,投资,提高个体和私营经济增长与火,产品销售在 2001 5208 台湾销售 欧元, 2002 年产品销售 8000 单位,销售收入近 30 亿美元;在国际市场,在北美,欧洲市场销售额 54 亿美元 们可以说,批发市场。 汽车起重机液压系统扮演着驱动和控制各机构动作的汽车起重机。起重机的性能有着十分重要的作用。目前,汽车起重机生产厂家,在中国也很不同品种,不同厂家、不同品种、不同及其液压系统和液压元 件的不一致,在生产、使用和维护带来了很大的麻烦,其性能较低,需要的是不适合发展现代高效智能的小型汽车起重机。为此,液压系统研究汽车起重机 E 传统非常重要的研究。 内外 汽车起重机 发展 现状 内发展现状 自 1979 年以来,我国由液压底盘和进口车钥匙产生 6T, 20t 液压汽车起重机,起重机由制造商和组合,分别介绍加藤,日本、美国和德国林博里海尔,克虏伯起重机相机产品技术、生产协同生产 25t, 125 45t 50t 80t 25t 汽车起重机和越野轮胎起重机和 3270T 50t,全地面起重机。 这些企业,经过多年的消化和引进技术的吸收移植,而早期的 80 达到的性能水平的国际鹤一些新产品,产品产量也增加了。 由于客观条件的限制,每年引进技术主要体现在技术引进的软件(如产品图纸,技术等),但没有引进全套加工设备的钱,不能同时引入构件相关的支持,因此,久不能提供高质量、高性能的基础支撑件(如液压元件(如液压元件、电子元件等),在 20世纪 90 年代的技术水平,中国汽车起重机和偏差在全球范围内减少了爱的女孩。 目前的技术水平,产品设计的国内汽车起重机厂是相当于国际上 20 世纪 70 年代初、中期,只有一小数量 的产品工艺先进,通过更新达到 80 年代初,随着经济的快速发展国家建设项目,建设了一些大的项目,通常使用机械和设备采购招标的方式。国际国外新型汽车起重机和二手设备和大量进入中国市场,使海外物业单位,运行的可靠性和效率的起重机,等有了更深入的了解,从而也承认独立的起重机制造质量,外观造型方面,尤其是在技术特征(可靠性和安全性,效率工作,操作方便,舒适和更多的国外汽车起重机)和许多国家的用户,以达到较高的工作效率,确保按时完成期限,而不是花更多的钱购买进口或国外起重机这一次提升。你的自然形状,起重机面临巨大的压力 2 和 影响。 外发展 现状 汽车起重机轨道是天生的初始蒸汽起重机在 1869 年,经历了轨道式实心轮胎的类型、方法、发展变化的类型的轮胎充气。充气轮胎起重机是在 20 世纪 30 年代,随着汽车工业的发展。 由于汽车起重机灵活、操作方便、效率高,在第二次世界大战的战争创伤修复和经济发展已被广泛早期汽车主要采用机械传动臂的载体。随着科学技术的发展,液压介质的年代 60、伸缩臂液压汽车起重机的发展在 80 年代末,中小吨位汽车起重机采用液压伸缩臂的多数支持,只有一部分大吨位汽车起重机臂架的使用。 20 世纪 60 年代以来 ,特别是 20 世纪 70 年代,大型建筑,化工、水电等大型工程的发展,汽车起重机的性能、效率和安全性提出了更高的要求当时的液压技术、电子技术工业的发展,汽车和高强度钢的出现,使汽车起重机开始大规模的全景,并基于普通轮胎起重机的一个越野轮胎起重机,然后一层完整的全地形起重机。起重机起重机汽车起重机集成高速和 越野行走升降和高通特性,近 20 年来有了很大的提高。 目前,国内生产的国外汽车起重机主要由日本、美国、德国、法国、意大利等。厂家 100,最著名的只有 10 家。汽车起重机的主要市场划分世界以日本为主的亚洲市场 ,北美市场主要是美国、欧洲市场,特别是亚洲约占 40%的销售数量在北美和欧洲的世界,和 20%的时间,其他地区 20%。 车 起重机的 类型 许多类型的汽车起重机,其分类方法各不相同,包括: ( 1)根据汽车起重机的分类:重量轻(从重量 5 吨),支持汽车起重机(起重量在5 15 吨),重型汽车起重机(起重量在 5 50 吨),超重型汽车起重机(从重量超过 50吨)。近年来,由于使用的要求,其重量有增加的趋势,例如,产生了 50 到 100 吨的大型起重机。 ( 2)通过支撑脚型:蛙式支腿、 X 型支腿、 H 形支腿,支腿。青蛙比较 0? 小吨位起重机不再适用; X 型支腿容易产生滑移,很少使用; H 型支腿可实现更大范围的稳定,对整个机上,使我们生产的汽车起重机液压采用多支撑脚形。 ( 3)根据传动方式,传动装置,机械传动、电气传动、液压传动等三类。 ( 4)通过升降装置可以穿在旋转面(即旋转范围旋转表(综合):汽车起重机转台可以旋转 360)汽车起重机和非旋转(旋转平台角小于 270)。 ( 5)根据结构形式的悬架臂包括可折叠伸缩吊臂,吊臂和桁架式吊臂的汽车。 车起重机对液压系统的要求 3 根据典型工况对系统主要反映在汽车起重机液压回路的多种 要求 : 1)升降回路 ( 1)可以很容易地实现转换旁路模式,确保安全有效的工作方法。 ( 2)要求微升降装置,制动平稳,重量停在任意位置的航空制动可靠,即二次滑动,滑动和第二重量或空钩,即退化的问题。次要的。 2) 回转回路 ( 1)具有独立工作能力。 ( 2)旋转制动的同时,必须常开常闭制动和制动(自由滑),两种情况。 3)变幅 回路 ( 1)平衡阀和流体控制装置设有二次单向阀联锁保护。 ( 2)要求的吊臂稳定,摩擦,在整个幅度升降位置锁定可靠。 ( 3)的要求,在负载情况下可以移动。 ( 4)平衡阀应准备在一个压力传感器接口,力矩限制器的星号的检测。 4) 伸缩回路 本机伸缩机构采用三臂(含两个液压缸),由于光机起重机使机应用广泛,实现节地节伸缩臂伸缩臂 以按顺序执行,但同步伸缩。 5) 支腿回路 ( 1)的垂直支腿要求无泄漏,具有自锁能力强(腿不甜)。 ( 2)前支腿和后组可以单独调整。 ( 3)压力支撑腿能够承受的最大提升,并有足够的抗倾覆力矩。 ( 4)起重机不产生下降的腿在行走。 要内容 ( 1) 汽车起重机支腿机构液压系统的设计; ( 2) 汽车起重机起升机构液压系统的设计; ( 3) 汽车起重机变幅机构、回转机构等液压系统的设计; ( 4) 绘制轮式汽车起重机液压系统总原理图; ( 5) 确定液压系统的各项主要参数; ( 6) 汽车起重机液压系统相应标准元件的设计与选择; ( 7) 非标件的结构设计及计算; ( 8) 绘制非标件总装配图; ( 9) 绘制非标件零件图; ( 10) 汽车起重机液压系统的分析。 4 第 2 章 总体 分析 计 要求 能要求 汽车起重机吊臂配备,需求,其额定重量,后掠角伸长长度、变幅和旋转角度均能满足工作要求。 对高空作业车 的工作装置,主要由支撑机构、升降机构的三大机构和旋转组件,一般要求: ( 1)的旋转部分的车辆,包括升降机构的操作进行斗,旋转装置; ( 2)支撑装置转动,可实现 360旋转; ( 3)升降机构可以通过液压或机械装置。 要技术参数要求 ( 1)最大起重量 20 吨; ( 2)最高提升速度 12 m ; ( 3)起升减速传动比 i =率 = ( 4)起升卷筒上钢丝绳最外层直径 415 ( 5)吊钩滑轮组倍率为 m =6,效率 2 = ( 6)钢丝绳导向滑轮效率 = ( 7)液压系统额定压力初定为 P =1818 106 2/ 构及功能分析 汽车起重机主要由 12345液压系统 也就 由起升、变幅、伸缩、回转、支腿 五 个主回路组成。从图 2以看出,各个回路之间具有不同的功能、组成和工作特点。 5 1 2 3 4 5图 2车起重机 结构简图 ( 1) 起升回路 升降回路可以升降的效果回路液压升降,可方便地实现转换旁路模式,确保安全有效的工作方法。还要求提升机构微型,制动平稳,重量停在任意位置在空气制动可靠。 ( 2) 回转回路 回转回路 使吊臂旋转中的作用,实现移动重物。旋转 回路 主要由液压泵、换向阀、平衡阀、液压马达和离合器。 ( 3) 变幅回路 大多数的吊车装卸,以满足重量要求在工作位置 ,充分利用自己的能力的提升(降低的幅度增加重量),需要改变经常变幅回路是实现改变液压回路的工作振幅,经营范围的扩大和提高起重机起重机变幅回路主要由液压泵、换向阀、平衡阀、变幅液压缸。 ( 4) 伸缩回路 起重机伸缩臂,臂机构铰接臂,不需要拆卸和缩短工作时间的辅助支撑臂缩回。毕竟,起重机的尺寸减小,提高流动性和性别。臂架由液压伸缩机构,可实现连续伸缩装车起重机伸缩,扩大和轮胎,救援起重机在复杂的使用功能的使用条件。 柔性环主要由液压泵、换向阀、液压缸、平衡阀、伸缩节结构和数量根据不同高度的液压缸是不一样的。 ( 5) 支腿回路 汽车起重机安装支脚可大大提高起重机的起重能力。为了使起重机安全可靠的应用过程中,支撑腿牢固可靠、扩展方便。把驾驶时,在操作过程中,该悬臂支架。根据现场情况对支腿可以单独设置。目前,大多数的支腿的支腿支撑是三种基本形式:蛙式支撑脚,支撑脚的 H 型和 X 型支腿。 况分析 使用的工艺技术,主机、总体布局以及要求的位置和空间尺寸的液压传动装置的性 6 能要求;主机液压系统等系列自动化程度高,调速平稳,运动倒置,定位精度和系统的效率,增加要求温度等环境,如温度、湿度的工作液压系统的冲击振动和可用性腐蚀 和易燃物质,如存在的情况。 在这些工作的基础上,分析面临的主机的工作条件,工作条件的分析,包括运动分析和动力学分析,建立了一个复杂的系统负载和动作循环图,从而了解模式的液压缸或液压马达负载和速度随时间变化的条件下,以内容分析法的具体表现。 动分析 执行元件运动的功能状态的主机的工艺要求,可以使用运动循环图( 循环速度( 或循环速度和位移的地图,以及运动的规律分析。 ( 1) 位移循环图 图 2压机的液压缸位移循环坐标图, S 代表活塞的运动坐标系, T 代表时间从活塞横在回归曲 线的斜率表示原位,活塞的运动速度图清楚地表明。汽车起重机工作周期的主液压缸分别通过快速下行,减速下行、压、保压、卸压和快速恢复慢回六个阶段。 56图 2位移循环图 ( 2) 速度循环图 v t(或 v s) 运动特性的液压缸可分为三 2 6 3 种图表类型的液压缸 V T,第一种图 2实践表明,液压缸开始加速,然后匀速运动。 最后,一个恒减速直到运动;第二液压缸上半年总行程运动的加速度,在另一半均匀减速运动和加速和减速的数值相等;第三个液压缸全行程过 半的加速低的运动速度的恒减速,然后结束比赛。 线图形的速度,不仅表明三、法三种液压缸的运动,也间接表明动态特性的三个条件。 速度循环图 7 力分析 动力学分析机,在操作过程中,迫使其执行机构,液压系统,液压缸的载荷或液压马达。 ( 1) 液压缸的负载及负载循环图 负载循环图 ( 2) 液压缸的负载力计算 工作机构作直线往复运动时,液压缸必须克服的负载由六部分组 成 式中: 切削阻力; 摩擦阻力; 惯性阻力; 重力; 密封阻力; 排油阻力。 ( 3) 液压缸运动循环各阶段的总负载力 液压缸的圆周运动的各个阶段的总负载力的计算,通常包括启动速度、快进、快退,工作,制动减速度等多个阶段,每个阶段的总负载力是有区别的。 启动加速期:此时液压缸活塞从静止加速启动速度和载荷包括导轨,总摩擦力摩擦力,密封装置( 按缸的机械效率9.0m计算 )重力和惯性力,即: 快速阶段: 工进阶段: 减速:液压系统是简单的计算方法,可将上述例用泵定量供给单一,仅在相位计算承载力总那么简单,系统压力限制变量泵或双燃料供给泵,它是足够的快速计算相总负荷的力量。 载 分析 8 9 第 3 章 液压系统设计 定压力的确定 系统工作压力要求的综合性能,考虑到他们目前的经济和技术在液压外载荷。系统工作压力高,大小各液压元件和管路系统越小。重量更轻。结构更紧凑。而在密封、制造加工精度和材料的元素必须更加严格,保养和维修的难度也更大。此外,该系统后,工作压力在一定范围内,随着厚度的增加墙和密封要求高的压力,体积和重量,提高了系统的工作压力。通过设计手册的现有已知轮式起重机用: ( 1)平均 10 5用 在小型轮式起重机; ( 2)压力 2530用在 大中型轮式起重机; ( 3) 30 上, 用在 超高压大或轮式起重机的特殊要求。 0 属于小型汽车起重机。根据实际情况,对设计计算系统,系统主要压力为18 本回路设计 腿机构回路的设计 该车采用 H 支腿结构是合理的。 H 型腿,腿外伸距离大,每条腿有两个液压缸,水平(或倾斜),垂直支撑液压缸、支撑脚向外延伸,形成一个 H 保证足够的距离范围,支撑腿分开一 H 型支撑脚在地板上具有良好的适应性,易平,广泛用于大型起重机。 确定范围,支腿在汽车起重机支腿安装前后,向两侧突出方向形 成矩形表面的稳定性。因此,支腿的横向范围选择适当的,原则上起重机吊臂的强度是允许起重量,可以获得稳定的要求。 组支撑腿悬垂区域作业的起重机可分为四块,即右侧工作区,在工作区,工作区和对侧的后支撑脚范围从一个角度完全稳定。最小值的支腿的横向延伸的范围是保证起重机的横向稳定性,即在关键时刻举重,全部重量落在合力中心线是连接腿支撑脚中心,一对夫妇在 E 外达平衡。 图 3腿液压回路原理图 10 图 3 中小吨位汽车起重机支腿液压电路图,它是由 8 个液压缸,即水平和垂直的四缸四缸,这八个液压缸,属于起重机液压系统 的一部分,从支腿液压回路除了八液压缸,主要还包括:一个三重的齿轮泵,从多路阀,吸滤油、回油过滤器,油,两条主油路,油路通道 回路径油 力表,每个气缸液压双向液压锁。 升机构回路的设计 升降机构的主要机制是起重机吊运重物,实现运动。升降机构通常是由电动机、减速器、滚筒、制动器、离合器、钢丝绳滑轮组和一个钩等。 液压升降功能电路做举重。液压升降回路主要由液压泵、换向阀、平衡阀、液压离合器、液压马达和液压制动。电路原理设计液压升降下面的图 2示。 图 3升机构液压回路图 该循环是一个主提升机,液压起重机的大、中型汽车起重机一般都设置主提升子系统数量提高。操作方式各自吊装,吊装方式融合常见的三大吨位的悬浮速度要求不是太高的提升以及提升的小吨位和速度要求不是太高的提升绞车二次分离的悬浮液;大吨位要求提升泵提升速度相对高的交汇处起重机,对象比较长时,起重机的常见方式。 幅机构回路的设计 变幅回路主要由液压泵、换向阀、平衡阀、油缸变幅液压升降最常见的是一双作用液压缸作为液体的动机,但也是一个液压马达和气缸的活塞。因此本设计采用液压缸双作用液压原理设计油如图 3示。 变幅机构负载臂下降时,由于重力作用,重力的现象,需要限速措施。因此,该机构必须固定在限位装置内部和外部平衡阀太使用(限速阀)的速度环的平衡阀不仅可以防止超速向下,也保证了过程的均匀下降的过程。 11 图 3变幅机构回路 缩机构回路的设计 吊臂伸缩机构是一个多级伸缩吊臂伸出和缩回时液压执行元件的选择液压伸缩液压缸,利用相对运动的气缸体和活塞杆推动吊臂截面吊臂是 N( 应于一个气缸活塞组件的伸缩设计三个相邻的臂,以减轻重量,你也可以用一个比例关系之间的伸缩吊臂,使用一个滑轮组(或电缆 N 链)实施第三节伸缩臂液压缸,以取代,形成了液压机械传动形式。 伸缩机构简图如图 3示。 图 3缩机构液压油路回路图 转机构回路的设计 重型起重机可以指定范围内的任意位置工作空间和垂直运动升降机构的重量,实现旋转运动的手段之一是实现水平位移范围,即使这些形式的水平位移有限的运动,但必 12 要的工作,低需求率是相对简单的,因此,在大多数建筑起重机采用了先进的设计,和一般的旋转式旋转,可在任意方向从左到右。 液压油路设计原理图如图 3示。 图 3回转机构液压回路图 旋转电路使吊臂旋 转中的作用,实现移动重物。它主要由液压泵、换向阀、平衡阀、离合器液压马达,由于旋转力相对较低,使其结构无环的升降旋转机构复杂,使得水平位移量的范围有限,但低功耗,使汽车起重机一般设计先进,旋转式可旋转的方向从左到右任意 。 压系统原理图 分析了各回路的液压汽车起重机的工作,如图所示 统高压电源的双联齿轮泵,汽车发动机通过分动箱上的液压泵从油箱液压油,通过出口手动阀组输送到各执行元件。该系统由支腿、吊臂和变幅、伸缩吊臂、转台回转起重机和五环路,每个部分包括一定系统分为两部分,除了液压泵、过滤器、 溢流阀、手动阀组的一部分和支脚,另一可旋转的部件都安装在燃油箱部分设置在边缘部分,用于平衡两部分的旋转接头。油通过中心的通信。支腿收放回路和其他行动,用一只手,两位三通换向阀的换向 5。 如图 3示为汽车起重机液压系统原理图。 13 图 3汽车起重机液压系统原理图 14 第 4 章 液压元件 的设计与选择 压马达和液压泵的选择 扬马达的 选择 (1)卷扬卷筒力矩 11 2 转马达的选择 (1)回转马达 阻力矩 15 m a 24 0 . 0 7 6 4 7 6 . 41 7 0 7 . 6 0 . 9 5M K N m N 的选择 (1)卷扬 卷筒的转速 1116900 9 8 0 5 . 1 / m i n. 0 . 2 2 4j 3 311114 4 8 1 0 8 9 /2 5 0 0 0 . 9 5 B c m
