2KW家用垂直轴风力发电机组动力结构设计【9张CAD图纸和说明书】

收藏

资源目录
跳过导航链接。
2KW家用垂直轴风力发电机组动力结构设计【9张CAD图纸和说明书】.zip
附录目录.doc---(点击预览)
说明书.doc---(点击预览)
目录.doc---(点击预览)
摘要.doc---(点击预览)
开题报告.doc---(点击预览)
外文翻译.doc---(点击预览)
外文.doc---(点击预览)
三维截图.doc---(点击预览)
三维一张图
三维.SLDASM
零件图装配图图幅A0.dwg
A0变向器装配图.dwg
A0小型风力发电机总装图.dwg
A0整体装配图.dwg
A3主动轴.dwg
A3从动轴.dwg

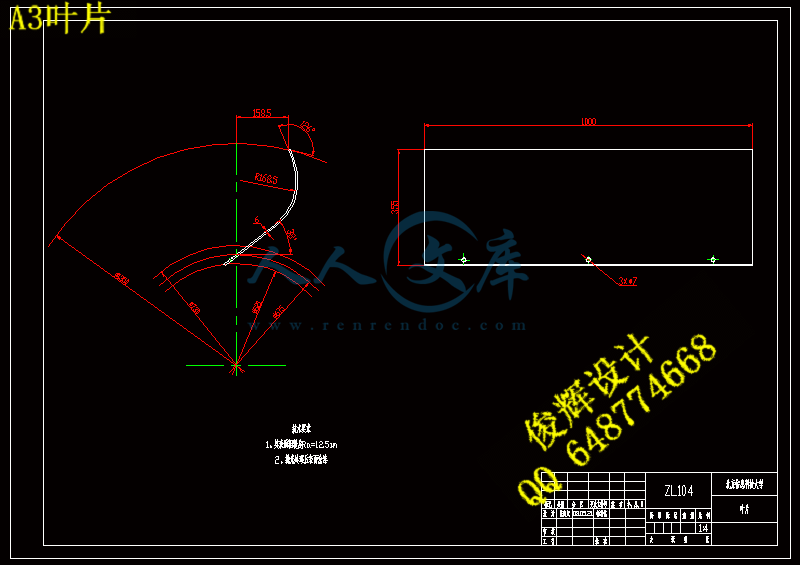

A3叶片.dwg
A3架 子.dwg
A3轴.dwg
A3轴毂.dwg
压缩包内文档预览:

资源预览需要最新版本的Flash Player支持。
您尚未安装或版本过低,建议您

 目录摘要(中文)(英文)第一章概述  11.1课题研究的目的和意义 11.2 课题的研究现状及已有成果 21.3本课题的研究内容 4第二章 风能资源 62.1风的重要性 62.2风能的特点和限制性 62.3我国风能资源区划 92.4什么样的风能对人类有用10第三章 风力发电机组的设计方案确定  113.1风力发电机的结构113.2风力发电机的分类12第四章 垂直轴风力发电机组部分零部件的设计  174.1风力机的基本原理174.2小型风力发电机部分零部件的设计18第五章 垂直轴风力发电机正常工作的条件  305.1垂直轴风力发电机的调速305.2垂直轴风力发电机的启动305.3垂直轴风力发电机制动器的设计30  5.4 小型风力发电系统中配置的蓄电池305.5发电机系统中的防雷击设施31结束语 32参考文献 33第一章 概述1.1课题研究的目的和意义数千年来,风能技术发展缓慢,也没有引起人们足够的重视。但自1973年世界石油危机以来,在常规能源告急和全球生态环境恶化的双重压力下,风能作为新能源的一部分才重新有了长足的发展。风能作为一种无污染和可再生的新能源有着巨大的发展潜力,特别是对沿海岛屿,交通不便的边远山区,地广人稀的草原牧场,以及远离电网和近期内电网还难以达到的农村、边疆,作为解决生产和生活能源的一种可靠途径,有着十分重要的意义。当前,全球都面临着能源枯竭、环境恶化、气温升高等问题,日益增长的能源需求、能源安全问题受到世界各国广泛关注。风能是一种可再生能源,它资源丰富,是一种永久性的本地资源,可为人类提供长期稳定的能源供应;她安全、清洁,没有燃料风险,更不会在使用中破坏环境。为此,世界各国都在加快风力发电技术的研究,以缓解越来越重的能源与环境压力,中国也不例外。中国是世界上最大的煤炭生产国和消费国,能源利用以煤炭为主。在当前以石化能源为主体的能源结构中,煤炭占73.8%,石油占18.6%,天然气占2%,其余为水电等其它资源。在电力的能源消费中,也是以煤炭为主,燃煤发电量占总发电量的80%。但是,能为人类所用的石化资源是有限的,据第二届环太平洋煤炭会议资料介绍,按目前的技术水平和采掘速度计算,全球煤炭资源还可开采200年。此外,石油探明储量预测仅能开采34年,天然气约能开采60年。随着人口的增长和经济的发展,能源供需矛盾加剧,如果不趁早调整以石化能源为主体的能源结构,势必形成对数亿年来地球积累的生物石化遗产更大规模的挖掘、消耗,由此将导致有限的石化能源趋于枯竭,人类生态环境质量下降的恶性循环,不利于经济、能源、环境的协调发展。电力部己制定“大力发展水电,继续发展火电,适当发展核电,积极发展新能源发电”的基本原则,把风力发电作为优化我国电力工业结构跨世纪的战略发展目标。表1-1 1996-2005年世界风电市场增长从表1-1可以看出,世界上的风电能源增长的非常迅速,10年平均增长率达到了29.77。截止2005年底,全世界并网运行的风力发电机总装机容量达到59237 MW ,是1996年装机容量的9.76倍。风力发电近几年发展如此之快,是因为它有许多优点:1.设备简单,投资少,成本低,风力发电机的整个设备成本不足功率相当的火力发电、水力发电和核电站成本的1/4,在二、三年内就可以收回全产投资;2.节省燃料和运输费用。在风力资源丰富的地区,风力是取之不尽,用之不竭的,可就地建立风力发电站,就地用电,这样就可以节省大量的输电设备和能源。许多燃料是十分重要的化学原料,把它白白的燃掉是十分可惜的。我国资源并不十分丰富,充分利用风力资源意义就更重大了;3.利用风力可以减少对大气的污染,保护我们人类赖以生存的自然环境。化学燃料不断向大气中排放对生物有害物质,严重的威胁人们健康,而风力能源则没有任何影响人类健康的有害物质。1.2 课题的研究现状及已有成果1.2.1研究现状我国风电的利用大体上采用三种方式,一是户用式,可独立运行,用蓄电池,直流输出或逆变交流输出;单机容量为100300W,可基本满足照明、电视等家用电器的生活用电需要。其次是孤立的小居民区用,独立运行,有蓄电池、直流输出或逆变交流输出,统一向各家各户供电或每天为其更换蓄电池,单机容量为1kW。这种方式也可供无电风区边防哨所、气象台站、雷达站、电视差转台以及无电区小火车站使用。三是建立风电场,联网后输出,有的与柴油发电机组或太阳能电站联合,有稳定的输出。1.2.2已有成果 FD2.5300型风力发电机1)性能特点FD2.5300型风力发电机是低速型风机。该机具有发电效率高,结构简单,维护方便,可靠性高等待点,是大电网以外而风力资源丰富的农牧区、海岛、边防哨所及气象台站等较理想的小功率风力发电设备,也是迄今我国销售量最多的小型风力发电机。它可为用户的照明、彩色电视机、音响设备、洗衣机、电冰箱、组合收录机、航标灯等电器提供稳定可靠的电源。参见图1和图2。       图1 FD2.5300型风力发电机        图2 FD2.5300型风力发电机输出特性2)主要技术指标叶片型式:木质芯,外表包玻璃钢风轮直径:2.5米叶片数:3片风能利用系数:0.42额定风速:8米/秒额定转速:400分额定功率:300瓦最大发电量:500瓦调速方式:偏侧并尾工作风速范围:325米/秒发电机型式:三相交流永磁式发电机直流额定电压:24伏、36伏、48伏控制/逆变交流电压:AC220伏(±10方波或正弦波);频率:50赫兹±1储能方式:120安·时,蓄电池2只或3、4只串联塔架型式:立柱拉索式塔架风机高度:5米整机重量:175千克
编号:1624484    类型:共享资源    大小:6.53MB    格式:ZIP    上传时间:2017-08-27 上传人:俊****计 IP属地:江苏
40
积分
关 键 词:
kw 家用 垂直 风力 发电 机组 动力 结构设计 cad 图纸 以及 说明书 仿单
资源描述:



目录
摘要(中文)…………………………………………………………………………Ⅰ
(英文)…………………………………………………………………………Ⅱ第一章概述  …………………………………………………………………………1
1.1课题研究的目的和意义 …………………………………………………………………1
1.2 课题的研究现状及已有成果 ……………………………………………………………2
1.3本课题的研究内容 ………………………………………………………………………4

第二章 风能资源 ……………………………………………………………………6
2.1风的重要性 ………………………………………………………………………………6
2.2风能的特点和限制性 ……………………………………………………………………6
2.3我国风能资源区划 ………………………………………………………………………9
2.4什么样的风能对人类有用………………………………………………………………10

第三章 风力发电机组的设计方案确定  …………………………………………11
3.1风力发电机的结构………………………………………………………………………11
3.2风力发电机的分类………………………………………………………………………12

第四章 垂直轴风力发电机组部分零部件的设计  ………………………………17
4.1风力机的基本原理………………………………………………………………………17
4.2小型风力发电机部分零部件的设计……………………………………………………18

第五章 垂直轴风力发电机正常工作的条件  ……………………………………30
5.1垂直轴风力发电机的调速………………………………………………………………30
5.2垂直轴风力发电机的启动………………………………………………………………30
5.3垂直轴风力发电机制动器的设计………………………………………………………30
  5.4 小型风力发电系统中配置的蓄电池……………………………………………………30
5.5发电机系统中的防雷击设施……………………………………………………………31

结束语 ………………………………………………………………………………32
参考文献 ……………………………………………………………………………33
第一章 概述

1.1课题研究的目的和意义
数千年来,风能技术发展缓慢,也没有引起人们足够的重视。但自1973年世界石油危机以来,在常规能源告急和全球生态环境恶化的双重压力下,风能作为新能源的一部分才重新有了长足的发展。风能作为一种无污染和可再生的新能源有着巨大的发展潜力,特别是对沿海岛屿,交通不便的边远山区,地广人稀的草原牧场,以及远离电网和近期内电网还难以达到的农村、边疆,作为解决生产和生活能源的一种可靠途径,有着十分重要的意义。
当前,全球都面临着能源枯竭、环境恶化、气温升高等问题,日益增长的能源需求、能源安全问题受到世界各国广泛关注。风能是一种可再生能源,它资源丰富,是一种永久性的本地资源,可为人类提供长期稳定的能源供应;她安全、清洁,没有燃料风险,更不会在使用中破坏环境。为此,世界各国都在加快风力发电技术的研究,以缓解越来越重的能源与环境压力,中国也不例外。
中国是世界上最大的煤炭生产国和消费国,能源利用以煤炭为主。在当前以石化能源为主体的能源结构中,煤炭占73.8%,石油占18.6%,天然气占2%,其余为水电等其它资源。在电力的能源消费中,也是以煤炭为主,燃煤发电量占总发电量的80%。但是,能为人类所用的石化资源是有限的,据第二届环太平洋煤炭会议资料介绍,按目前的技术水平和采掘速度计算,全球煤炭资源还可开采200年。此外,石油探明储量预测仅能开采34年,天然气约能开采60年。随着人口的增长和经济的发展,能源供需矛盾加剧,如果不趁早调整以石化能源为主体的能源结构,势必形成对数亿年来地球积累的生物石化遗产更大规模的挖掘、消耗,由此将导致有限的石化能源趋于枯竭,人类生态环境质量下降的恶性循环,不利于经济、能源、环境的协调发展。电力部己制定“大力发展水电,继续发展火电,适当发展核电,积极发展新能源发电”的基本原则,把风力发电作为优化我国电力工业结构跨世纪的战略发展目标①。
表1-1 1996-2005年世界风电市场增长
从表1-1可以看出,世界上的风电能源增长的非常迅速,10年平均增长率达到了29.77。截止2005年底,全世界并网运行的风力发电机总装机容量达到59237 MW ,是1996年装机容量的9.76倍②。
风力发电近几年发展如此之快,是因为它有许多优点:1.设备简单,投资少,成本低,风力发电机的整个设备成本不足功率相当的火力发电、水力发电和核电站成本的1/4,在二、三年内就可以收回全产投资;2.节省燃料和运输费用。在风力资源丰富的地区,风力是取之不尽,用之不竭的,可就地建立风力发电站,就地用电,这样就可以节省大量的输电设备和能源。许多燃料是十分重要的化学原料,把它白白的燃掉是十分可惜的。我国资源并不十分丰富,充分利用风力资源意义就更重大了;3.利用风力可以减少对大气的污染,保护我们人类赖以生存的自然环境。化学燃料不断向大气中排放对生物有害物质,严重的威胁人们健康,而风力能源则没有任何影响人类健康的有害物质③。

1.2 课题的研究现状及已有成果

1.2.1研究现状
我国风电的利用大体上采用三种方式,一是户用式,可独立运行,用蓄电池,直流输出或逆变交流输出;单机容量为100~300W,可基本满足照明、电视等家用电器的生活用电需要。其次是孤立的小居民区用,独立运行,有蓄电池、直流输出或逆变交流输出,统一向各家各户供电或每天为其更换蓄电池,单机容量为1~5kW。这种方式也可供无电风区边防哨所、气象台站、雷达站、电视差转台以及无电区小火车站使用。三是建立风电场,联网后输出,有的与柴油发电机组或太阳能电站联合,有稳定的输出。

1.2.2已有成果

FD2.5—300型风力发电机
1)性能特点
FD2.5—300型风力发电机是低速型风机。该机具有发电效率高,结构简单,维护方便,可靠性高等待点,是大电网以外而风力资源丰富的农牧区、海岛、边防哨所及气象台站等较理想的小功率风力发电设备,也是迄今我国销售量最多的小型风力发电机。它可为用户的照明、彩色电视机、音响设备、洗衣机、电冰箱、组合收录机、航标灯等电器提供稳定可靠的电源。参见图1和图2。

图1 FD2.5—300型风力发电机        图2 FD2.5—300型风力发电机输出特性
2)主要技术指标
叶片型式:木质芯,外表包玻璃钢
风轮直径:2.5米
叶片数:3片
风能利用系数:0.42
额定风速:8米/秒
额定转速:400/分
额定功率:300瓦
最大发电量:500瓦
调速方式:偏侧并尾
工作风速范围:3~25米/秒
发电机型式:三相交流永磁式发电机
直流额定电压:24伏、36伏、48伏
控制/逆变交流电压:AC220伏(±10%方波或正弦波);频率:50赫兹±1%
储能方式:120安·时,蓄电池2只或3、4只串联
塔架型式:立柱拉索式塔架
风机高度:5米
整机重量:175千克
