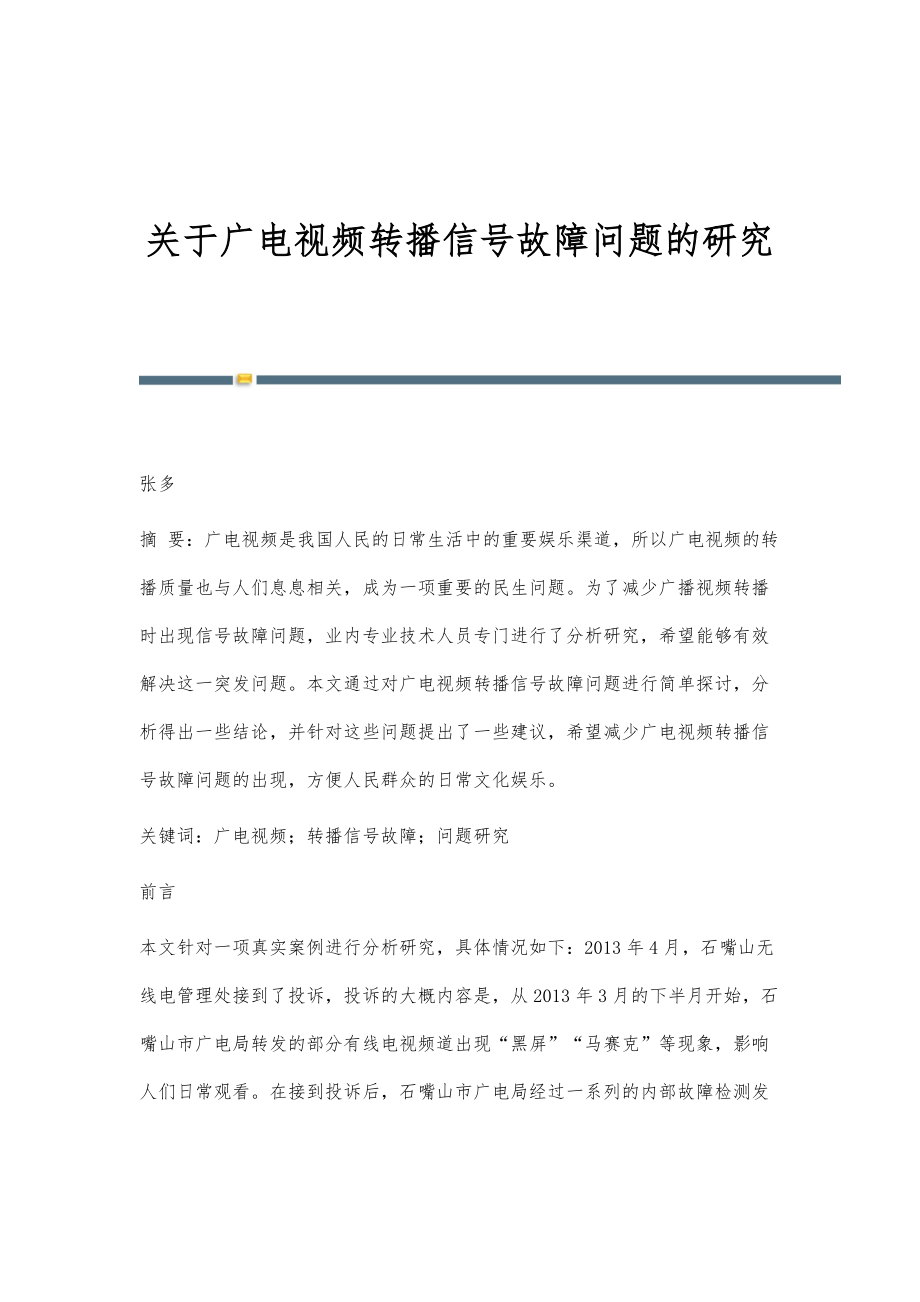

关于广电视频转播信号故障问题的研究

1、    关于广电视频转播信号故障问题的研究    张多摘 要：广电视频是我国人民的日常生活中的重要娱乐渠道，所以广电视频的转播质量也与人们息息相关，成为一项重要的民生问题。为了减少广播视频转播时出现信号故障问题，业内专业技术人员专门进行了分析研究，希望能够有效解决这一突发问题。本文通过对广电视频转播信号故障问题进行简单探讨，分析得出一些结论，并针对这些问题提出了一些建议，希望减少广电视频转播信号故障问题的出现，方便人民群众的日常文化娱乐。关键词：广电视频；转播信号故障；问题研究前言本文针对一项真实案例进行分析研究，具体情况如下：2013年4月，石嘴山无线

2、电管理处接到了投诉，投诉的大概内容是，从2013年3月的下半月开始，石嘴山市广电局转发的部分有线电视频道出现“黑屏”“马赛克”等现象，影响人们日常观看。在接到投诉后，石嘴山市广电局经过一系列的内部故障检测发现并非广电局内部系统故障，而是受到了外部的干扰。石嘴山市无线电管理处受理了广电局的帮助请求，组织专业人员帮助进行故障抢修。1、卫星电视受干扰调查情况根据事件描述，无线电管理技术人员到市广电局监控机房实地查看了c波段（3.7ghz-4.2ghz）卫星电视接收情况。现场查看情况表明，c波段卫星电视频道（江苏卫视、湖南卫视、广东卫视、中央11和中央2等几个频道），转发卫星为中星6b卫星，接收的图像

3、存在“黑屏”、“马赛克”现象。中星6b卫星主要为卫星通信广播市场提供优质、可靠的通信和广播传输服务。下行工作频率主要在3.7ghz-4.2ghz之间，转发多套节目。干扰卫星电视的正常接收危害极大，影响用户正常收看卫星电视。2、查找干扰源为精确定位干扰源，技术人员通过选择最佳监测点进行测向定位。根据市广电台中星6b接收天线的方位，技术人员将监测与测向的重点放在市广电局东南方向，使用pr100便携式接收机、低噪声放大器和抛物面天线进行监测、测向和定位。测试点尽量选择在开阔地带，通过不同测试点的交叉测向定位，在 c 波段存在几个宽带信号，分别是 3 .75ghz、3.84ghz和3.950ghz，最

4、大占用带宽大于60 mhz，最大强度为-22dbm（未扣除放大器和天线增益），这与受干扰电视节目下行频率为同频频率，工作人员初步判断干扰源位于市群艺馆楼顶。通过初步认定，干扰源初步确定为移动公司发射信号基站。3、确定干扰源为确定移动基站是否为干扰源，技术人员联系移动公司相关人员。由于该基站同时装有gsm900mhz、gsm1800mhz（1805-1880mhz）和td-scdma（2010-2025mhz）发射天线。通过逐一作开关机试验后，干扰信号未消失，但信号幅度有所降低。当同时关掉gsm1800mhz和td-scdma2010-2025mhz发射扇区时，干扰信号消失。由此确认，干扰源信号

5、是gsm1800mhz和td-scdma2010-2025mhz发射扇区互调所致。4、干扰计算与分析根据监测频谱图，测试人员对信号参数进行了分析与计算，计算方法如下：对照监测图谱（图2），干扰信号频率为3.7ghz-4.03ghz。当同一个基站上工作的gsm900mhz、gsm1800mhz和td-scdma2010-2025mhz二阶互调计算公式（考虑是接收机互调干扰）。计算结果表明，互调频率与干扰频率在一个范围内，干扰信号是来自移动公司基站上gsm1800mhz和td-scdma2010-2025mhz发射扇区故障所产生的互调信号。进一步分析可知，群艺馆楼顶移动公司基站所处空间位置与市广播

6、电视台中星6b接收天线的西南方位在一条线上，空间距离1km内，与受干扰地点的卫星接收天线干扰源来波方向相对时，若干扰信号强度高于卫星接收机门限电平，则具备同频干扰的条件。5、干扰处理结果通过一系列的调查研究，石嘴山无线电管理处发现，石嘴山市广电视频转播信号发生故障的原因既不是广播电视台内部设备接收造成的故障，也不是卫星信号受到了干扰器的干扰造成的故障，而是因为移动公司的发射设备gsm1800mhz和td-scdma2010-2025mhz发射扇区故障所形成的信号相互之间进行干扰，最终造成了石嘴山市3月中旬到4月为期半个多月的电视“黑屏”“马赛克”等现象，影响市民的休闲娱乐。调查结果已经清晰的显

7、示出故障发生源头，为了尽快解决这一问题，管理处人员依法责令移动公司更换了出现故障的发射设备，设备进行更换后，困扰石嘴山市市民半个多月之久的广电视频转播信号故障问题终于得到了有效解决。6、结论（1）市广播电视台应当排查自身内部原因，建立健全设备维护检修制度。主要检查设备性能状态、天线直接收方位角是否正确、馈源和高频头安装位置是否正确，以及信号馈线损耗是否过大等环节。（2）开展网格化监测建设力度，满足对ku波段以下的衛星信号进行长期有效的监测需求。（3）设置无线电台站前期建设，应当加大对拟设无线电台站的电磁环境监测，并提出相关技术要求。严格规范销售市场，积极引导安装卫星接收设备的单位和个人规范采购并办理相关的手续。7、结束语综上所述，通过石嘴山市广电视频转播信号故障问题抢修过程的研究，我们不难发现，在广电视频转播信号出现故障时，当地的广电部门应首先进行内部排查，如果确定不是内部设备等原因造成的故障，那么就要对外部干扰源进行检查，通过专业人员的测算分析后确定障碍源头，对故障问题进行解决。所以，各地的广电部门应该在日常工作中建立健全各种障碍的抢修制度，提高工作人员的专业水平和工作效率，进行信息化管理，及时更新工作设施，提高监测力度，尽量避免故障的发生，并在视频转播信号故障问题出现时得到及时解决，便捷人们的日常生活娱乐。参考文献：1刘超. 秦皇岛广电城域网建设与优化d.
