千斤顶液压缸PLC电气控制系统

1、摘要 PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。它采用可以编制程序存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。PLC及其有关的外围设备都应该按易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。本设计中采用装在动力滑台上左，右两个动力头同时进行切削。动力头的快进、工进及快退由液压缸驱动。液压系统采用两位四通电磁阀控制，并用调整死挡铁的方法实现位置控制。主要介绍了通过PLC控制系统，设计了千斤顶液压缸加工机床电气控制，并设计了千斤顶液压缸加工机床电气控制梯形图，

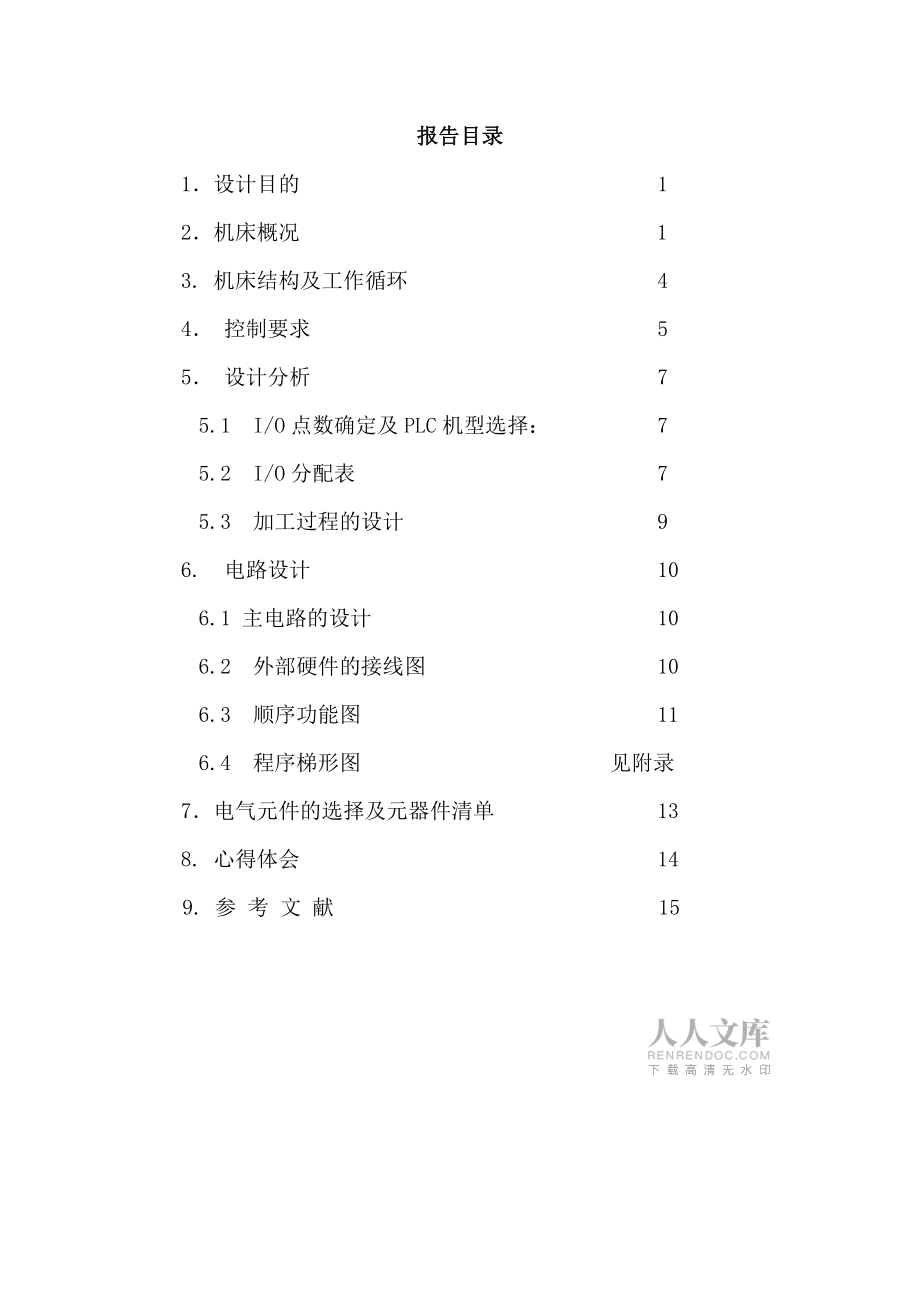

2、千斤顶液压缸加工机床控制硬件配置连线图，基于PLC的机床电气控制系统的控制电路图。关键字：千斤顶 液压缸 PLC 电气控制 硬件接线图报告目录1设计目的12机床概况 13. 机床结构及工作循环44 控制要求55 设计分析75.1 I/O点数确定及PLC机型选择：75.2 I/O分配表75.3 加工过程的设计96. 电路设计106.1 主电路的设计106.2 外部硬件的接线图106.3 顺序功能图116.4 程序梯形图 见附录7电气元件的选择及元器件清单138. 心得体会149. 参 考 文 献 151.设计目的通过对千斤顶液压缸加工机床PLC电气控制系统设计，使学生进一步熟悉有关PLC电气控制

3、的理论知识，PLC的结构、组成、工作原理，掌握根据生产工艺过程和自动控制要求用PLC进行控制的PLC系统及控制程序设计方法和步骤，培养同学们的工程意识和工程实践能力。学生初步掌握PLC电气控制系统的设计方法，编程技巧以及电气常用元器件的选型；初步具有控制系统主电路、控制程序的分析和设计方法；同时使学生掌握电气线路原理图的绘制方法，为今后走上工作岗位应用PLC电气控制基本理论知识奠定良好的基础。2机床概况本机床用于千斤顶液压缸两个端面的加工，采用装在动力滑台上的左、右两个动力头同时进行切削。动力头的快进、工进及快退由液压缸驱动。液压系统采用两位四通电磁阀控制，并用调整死挡铁的方法实现位置控制。机

4、床的工作程序是：(1) 工件定位 人工将零件装入夹具后，定位液压缸动作，工件定位。(2) 工件夹紧 零件定位后，延时15s，夹紧液压缸动作使零件固定在夹具内，同时定位液压缸退出以保证滑台入位。(3) 滑台入位 滑台带动动力头一起快速进入加工位置。(4) 加工零件 左右动力头进行两端面切削加工，动力头到达加工终点位置即停止工进，延时30s后停转，快速退回原位。(5) 滑台复位 左右动力头退回原位后，滑台复位。(6) 夹具松开 当滑台复位后夹具松开，取出零件。以上各种动作由电磁阀控制，电磁阀动作要求见下表所示：YV1YV2YV3YV4YV5定位夹紧入位工进退位复位放松注：“+”号表示电磁阀得电。3

5、.机床结构及工作循环千斤顶液压缸两端面的加工，采用装在动力滑台的左、右两动力头同时进行加工切削，机床属于双面单工位组合机床。千斤顶液压缸两端面加工机床由两个液压滑台、动力箱、固定式夹具、底座、床身和液压站等部件组成。千斤顶液压缸两端面加工的工作循环如图1所示，加工时，将工件放在工作台上并加紧，当工件加紧后发出加工命令，左、右滑台开始快进，当接近加工位置时，左、右滑台变为工进进给，直到加工完成后再快退返回。至原来左、右滑台分别停止，并将工件放松取下，工作循环结束。即工作循环如下：工件定位 工件夹紧 滑台入位 加工零件 滑台复位 夹具松开。加工机床液压系统示意图4.控制要求：(1) 左右动力头旋转

6、切削由电动机M1集中传动，切削时冷却泵电动机同时运转。(2) 只有在液压泵电动机M3工作，油压达到一定压力（压力继电器检测）后，才能进行其他的控制。(3) 机床即能半自动循环工作，又能对各个动作单独进行调整。(4) 要求有必要的电气连锁与保护，还有显示与安全照明。(5) 控制信号说明如下表所示。输 入输 出文字符号说 明文字符号说 明SA1-1机床半自动循环控制转换开关KM1动力头M1、冷却泵M2接触器SA2-1手动定位控制转换开关KM2液压泵M3接触器SA3-1手动入位控制转换开关YV11#电磁阀SA3-2手动工进控制转换开关YV22#电磁阀SA3-3手动退位控制转换开关YV33#电磁阀SB

7、1动力头M1、冷却泵M2起动按钮YV44#电磁阀SB2动力头M1、冷却泵M2停止按钮YV55#电磁阀SB3液压泵M3起动按钮HL1动力头M1冷却泵M2运行指示SB4液压泵M3停止按钮HL2液压泵M3运行指示KM1动力头M1、冷却泵M2运行信号HL3半自动循环工作指示KM2液压泵M3运行信号HL4定位指示FR1动力头M1、冷却泵M2过载信号HL5入位指示KP压力继电器油压检测信号HL6工进指示SQ动力头工进终点位置检测信号HL7退位指示HL8故障指示6) 相关参数： 动力头电动机M1：Y100L-6，1.5 kW，AC380V，4.0A。 冷却泵电动机M2：JCB-22，0.15kW，AC380

8、V，0.43A。 液压泵电动机M3：Y801-4，0.55kW，AC380V，1.6A。 电磁阀YV1YV5：100mA，AC220V。 指示灯HL1HL8：10mA，DC24V；安全照明：10W，6.3V。5.设计分析5.1 I/O点数确定及PLC机型选择：由上述控制要求可知系统可采用自动工作方式，也可以采用手动工作方式.输入有14点，输出有15点，并考虑裕量要求，因此系统采用16输入，16输出的PLC.由此系统属于小型控制系统，其中PLC的选型范围较宽，现选用三菱公司的FX232MR型PLC.5.2 I/O分配表：PLC输入接口功能表文字符号说明输入口SA1-1机床半自动循环控制转换开关X

9、005SA2-1手动定位控制转换开关X006SA3-1手动入位控制转换开关X007SA3-2手动工进控制转换开关X010SA3-3手动退位控制转换开关X011SB1动力头M1、冷却泵M2起动按钮X001SB2动力头M1、冷却泵M2停止按钮X002SB3液压泵M3起动按钮X003SB4液压泵M3停止按钮X004FR1动力头M1、冷却泵M2过载信号X014KP压力继电器油压检测信号X000SQ动力头工进终点位置检测信号X015SQ1定位终点位置检测信号X016SQ2入位终点位置检测信号X017SQ3液压夹紧检测信号X020SQ4退位终点信号X021SQ5复位完成信号X022KM1动力头M1、冷却泵

10、M1运行信号X012KM2液压泵M3运行信号X013PLC输出接口功能表文字符号说 明输出口YV11#电磁阀Y000YV22#电磁阀Y001YV33#电磁阀Y002YV44#电磁阀Y003YV55#电磁阀Y004KM1动力头M1、冷却泵M1接触器Y005KM2液压泵M3接触器Y006HL1动力头M1、冷却泵M2运行指示Y007HL2液压泵M3运行指示Y010HL3半自动循环工作指示Y011HL4定位指示Y012HL5入位指示Y013HL6工进指示Y014HL7退位指示Y015HL8故障指示Y0165.3 加工过程的设计：a.工件的定位和加紧是靠电动机、液压系统和电磁阀来完成的。 通过三者的配合

11、将工件定位和加紧。b.滑台的入位和复位是靠电动机的拖动和电磁阀来完成的，在滑台入位的过程中，电动机要能够根据滑台的实际位置来实现加速、减速、正转和反转，电磁阀也要能够相应的得电和断电，从而实现滑台的准确入位和精确加工。c.在加工过程中，根据具体的控制要求使电动机的工作过程、电磁阀的通断电符合控制要求。避免加工过程中的错误。如在工件定位的过程中，电磁阀YV1得电，其它的电磁阀都不能得电，并且只有在工件定位结束后夹紧液压缸才允许动作。d.在整个工作过程中，能够根据所给出的辅助电路，判断出现在的工作环节。当电路产生故障时可以通过辅助电路判断出故障可能发生在哪个环节。如HL1是动力头M1、冷却泵M2的

12、运行指示，当HL1亮时说明动力头M1、冷却泵M2正在运行。6.电路设计6.1主电路的设计6.2 外部硬件的接线图6.3 顺序功能图6.4 梯形图见附录7. 电气元件的计算与选择7.1.熔断器选择常用的熔断器有RM10系列、RT0系列，RL系列和RC1A系列。在直接向电动机供电的电力支线中，由于要躲开电动机的启动电流，熔断器熔体的额定的电流Ier（或自动开关脱扣器的整定电流）往往选得较大。各种熔断器都是由熔管和熔体两部分组成。熔管的作用一是安装和固定熔体，二是使熔体断开的电弧的过程在管内完成，以保护人身安全。为了加快灭弧的速度，有些型号熔断器在管内还装有灭弧填料（如石英砂等）。熔体也有两种类型：

13、一种是高导电率的金属如铜或银制成，截面较小，称为小热容量熔断器；另一种是用电阻率较大的金属如铅、铅锡合金或锌制成，截面较大，称之为大热容量熔断器。注： 特点：只用于大容量线路，短流能力高，性能很好，但价格高，熔片熔断后更换不方便。特点：体积小，安全可靠，用于容量不大的电路，更换方便，熔体熔断后有指示。由于本电路设计电机类负载，多台电动机由一个熔断器保护和变压器负载，所以：熔断器FU1的选择应该满足： I（1.52.5）I+ 所以 I1.5*4+6.03=12.03A熔断器FU2的选择应该满足：I（1.52.5）I 所以 I1.5*0.43=0.65A熔断器FU3的选择应该满足：I（1.52.5

14、）I所以 I1.5*1.6=2.4A7.2.接触器的选择常用的接触器有CJ20系列，CJ24系列，CJ24系列，CJ29系列等，本电路选择CJ20系列交流接触器：由于是电动机负载，所以接触器主触点额定电流应该满足: I=P为电动机功率（kW）,U为电动机额定线电压（V），cos为电动机功率因数， 为电动机的效率，一般取0.80.9由此选取接触器如下表电机设备名称电机IN(A)接触器型号电动机M1和M24.5CJ20-100电动机M31.6CJ20-25元器件清单电器设备名称型号及规格额定功率额定电压数量额定电流动力头电动机M1Y100L-61.5 kWAC380V1台4.0A冷却泵电动机M2J

15、CB-220.15kWAC380V1台0.43A液压泵电动机M3Y801-40.55kWAC380V1台1.6A电磁阀YV134E2-1025WAC220V1个100mA电磁阀YV234E2-1025WAC220V1个100mA电磁阀YV334E2-1025WAC220V1个100mA电磁阀YV434E2-1025WAC220V1个100mA电磁阀YV534E2-1025WAC220V1个100mA指示灯HL16.3V10WDC24V1只10mA指示灯HL26.3V10WDC24V1只10mA指示灯HL36.3V10WDC24V1只10mA指示灯HL46.3V10WDC24V1只10mA指示灯
