基于plc生产线产品检测与分检系统设计毕业论文

1、南昌工程学院毕业设计题 目 基于PLC的生产线产品检测与分检系统 机电 学院 机电一体化 专业 2009级 2 班学 号 2009010665 姓 名 333 指导教师 333 完成日期 2012 年 6 月目 录摘 要 -2第一章 绪 纶1.1 概 述-31.2 系统的技术要求-4第二章 PLC的选型及资源配置 2.1 PLC简介及特点 -52.2 PLC的基本结构-62.3 PLC的特点-72.4 PLC的应用领域-82.5 PLC的未来展望-9第三章 产品检测与分检系统设计3.1 控制系统图-113.2 I/O地址分配-153.3 电器元器件的选择-16 3.4 系统程序设计-17 3.

2、5 程序的写入和调试-22总结-29参考文献及资料 -30摘 要目前，在自动化领域主要的控制方式有微机控制、继电器控制和PLC控制三种。由于PLC控制系统与继电器控制系统及微机控制系统相比，具有设计、安装、接线、调试工作量小，研制周期短，抗干扰能力强，可靠性高，功耗率低，对工作环境要求低，维护方便等一系列优点。而继电器控制系统因技术性能差，功能单一，在机械控制系统中已很少使用。微机控制系统因抗干扰能力较差，对工作外界环境要求较高，设计研制周期较PLC控制系统长，因此，在自动控制领域的应用呈逐降的趋势。在基于产品在流水线上的测试与分检控制系统设计中，设计了基于产品在流水线上的测试与分检控制系统总

3、体方案，给出了软、硬件设计与实现方案。在电动机电器控制线路的设计部分，阐述了电动机主电路以及辅助电路的实际过程，给出了这些电路的电器元件选择结果。在PLC控制的设计部分中，阐述了PLC I/0接线图的设计过程，给出了PLC及其输入/输出元件的选择结果，并详细阐述了程序运行时，所产生的效果。最后，基于本次项目设计，做了一个总结，和在本次项目中所涉及到的参考文献的具体来源。第一章 绪 论1.1 概述产品在生产流水线上的检测目前在工业自动化领域中使用非常普遍，这里，选用一机电产品在装配生产线上要对产品进行检测与分检控制，其结构示意图如下所示。图一 产品在流水线上的测试与分检控制流水线由一电动机M带动

4、，产品由左边进入，经光电传感器检测（1）有产品进入产生信号（超过设定时间停止M）；再经过光纤传感器后检测，凡不合格的产品都由它产生信号，不合格的次品在PLC控制下，被气缸从次品出口推出，装入次品箱中，次品被推出后气缸马上复位系统继续运行；正品则在最右端装入箱内进被送去进行下一道工序。产品经过右端的光电传感器（2）时，由它产生计数信号并确定产品从右端输送出去。1.2 系统的技术要求（1）对传感器电参量测量原理、系统硬件构成和系统软件构成等方面加以研究。根据实际需要列出电气参数选定适合的电机和的传感器并设计检测系统的硬件电路和软件解决方案。（2）完成PLC的选型、数据采集传送系统的设计、传动和相应

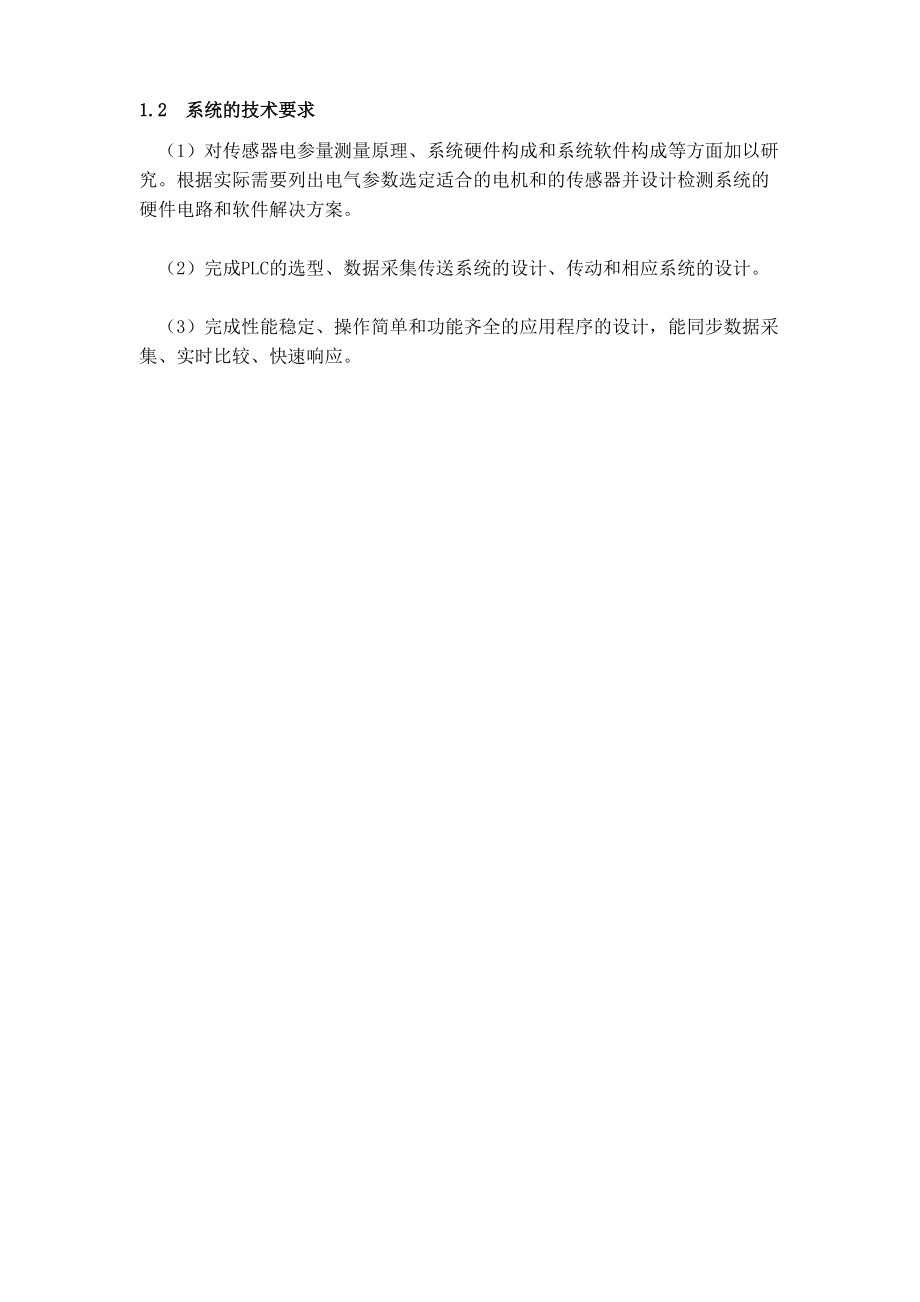

5、系统的设计。（3）完成性能稳定、操作简单和功能齐全的应用程序的设计，能同步数据采集、实时比较、快速响应。第二章 PLC的选型和资源配置2.1 PLC简介及其特点可编程控制器（Programmable Controller）是计算机家族中的一员，是为工业控制应用而设计制造的。早期的可编程控制器称作可编程逻辑控制器（Programmable Logic Controller），简称PLC，它主要用来代替继电器实现逻辑控制。随着技术的发展，这种装置的功能已经大大超过了逻辑控制的范围，因此，今天这种装置称作可编程控制器，简称PC。但是为了避免与个人计算机（Personal Computer）的简称混淆

6、，所以将可编程控制器简称PLC。 在60年代，汽车生产流水线的自动控制系统基本上都是由继电器控制装置构成的。当时汽车的每一次改型都直接导致继电器控制装置的重新设计和安装。随着生产的发展，汽车型号更新的周期愈来愈短，这样，继电器控制装置就需要经常地重新设计和安装，十分费时，费工，费料，甚至阻碍了更新周期的缩短。为了改变这一现状，美国通用汽车公司在1969年公开招标，要求用新的控制装置取代继电器控制装置，并提出了十项招标指标，即： 1、编程方便，现场可修改程序； 2、维修方便，采用模块化结构； 3、可靠性高于继电器控制装置； 4、体积小于继电器控制装置； 5、数据可直接送入管理计算机； 6、成本可

7、与继电器控制装置竞争； 7、输入可以是交流115V； 8、输出为交流115V，2A以上，能直接驱动电磁阀，接触器等； 9、在扩展时，原系统只要很小变更； 10、用户程序存储器容量至少能扩展到4K。 1969年，美国数字设备公司（DEC）研制出第一台PLC，在美国通用汽车自动装配线上试用，获得了成功。这种新型的工业控制装置以其简单易懂，操作方便，可靠性高，通用灵活，体积小，使用寿命长等一系列优点，很快地在美国其他工业领域推广应用。到1971年，已经成功地应用于食品，饮料，冶金，造纸等工业。 这一新型工业控制装置的出现，也受到了世界其他国家的高度重视。1971日本从美国引进了这项新技术，很快研制出

8、了日本第一台PLC。1973年，西欧国家也研制出它们的第一台PLC。我国从1974年开始研制。于1977年开始工业应用。2.2 PLC的基本结构 1.基本结构：各种PLC的组成结构基本相同，主要有CPU,电源，储存器和输入输出接口电路等组成。2储存器：PLC的存储器包括系统存储器和用户存储器两种。系统存储器用于存放PLC的系统程序，用户存储器用于存放PLC的用户程序。现在的PLC一般均采用可电擦除的E2PROM存储器来作为系统存储器和用户存储器。，它不断采集输入信号，执行用户程序，刷新系统输出。3中央处理器： 中央处理器单元一般由控制器、运算器和寄存器组成。CPU通过地址总线、数据总线、控制总

9、线与储存单元、输入输出接口、通信接口、扩展接口相连。CPU是PLC的核心4输入接口电路：PLC的输入接口电路可分为直流输入电路和交流输入电路。直流输入电路的延迟时间比较短，可以直接与接近开关，光电开关等电子输入装置连接；交流输入电路适用于在有油雾、粉尘的恶劣环境下使用。交流输入电路和直流输入电路类似，外接的输入电源改为220V交流电源。 5输入输出接口单元：PLC的输入接口电路的作用是将按钮、行程开关或传感器等产生的信号输入CPU；PLC的输出接口电路的作用是将CPU向外输出的信号转换成可以驱动外部执行元件的信号，以便控制接触器线圈等电器的通、断电。PLC的输入输出接口电路一般采用光耦合隔离技

10、术，可以有效地保护内部电路。6电源：PLC一般使用220V交流电源或24V直流电源，内部的开关电源为PLC的中央处理器、存储器等电路提供5V、12V、24V直流电源，使PLC能正常工作。7输出接口电路：输出接口电路通常有3种类型：继电器输出型、晶体管输出型和晶闸管输出型。继电器输出型、晶体管输出型和晶闸管输出型的输出电路类似，只是晶体管或晶闸管代替继电器来控制外部负载。8扩展接口和通信接口：PLC的扩展接口的作用是将扩展单元和功能模块与基本单元相连，使PLC的配置更加灵活，以满足不同控制系统的需要；通信接口的功能是通过这些通信接口可以和监视器、打印机、其他的PLC或是计算机相连，从而实现“人-

11、机”或“机-机”之间的对话。2.3 PLC的特点1、丰富的I/O接口模块 PLC针对不同的工业现场信号，如：交流或直流；开关量或模拟量；电压或电流；脉冲或电位； 强电或弱电等。有相应的I/O模块与工业现场的器件或设备，如：按钮；行程开关；接近开关；传感器及变送器；电磁线圈；控制阀等直接连接。 另外为了提高操作性能，它还有多种人-机对话的接口模块; 为了组成工业局部网络，它还有多种通讯联网的接口模块，等等。2、高可靠性 （1）所有的I/O接口电路均采用光电隔离，使工业现场的外电路与PLC内部电路之间电气上隔离。 （2）各输入端均采用R-C滤波器，其滤波时间常数一般为1020ms. （3）各模块均

12、采用屏蔽措施，以防止辐射干扰。 （4）采用性能优良的开关电源。 （5）对采用的器件进行严格的筛选。 （6）良好的自诊断功能，一旦电源或其他软，硬件发生异常情况，CPU立即采用有效措施，以防止故障扩大。 （7）大型PLC还可以采用由双CPU构成冗余系统或有三CPU构成表决系统,使可靠性更进一步提高。 3、采用模块化结构 为了适应各种工业控制需要，除了单元式的小型PLC以外，绝大多数PLC均采用模块化结构。PLC的各个部件，包括CPU，电源，I/O等均采用模块化设计，由机架及电缆将各模块连接起来，系统的规模和功能可根据用户的需要自行组合。 4、安装简单，维修方便 PLC不需要专门的机房，可以在各种

13、工业环境下直接运行。使用时只需将现场的各种设备与PLC相应的I/O端相连接，即可投入运行。各种模块上均有运行和故障指示装置，便于用户了解运行情况和查找故障。 由于采用模块化结构，因此一旦某模块发生故障，用户可以通过更换模块的方法，使系统迅速恢复运行。5、编程简单易学 PLC的编程大多采用类似于继电器控制线路的梯形图形式，对使用者来说，不需要具备计算机的专门知识，因此很容易被一般工程技术人员所理解和掌握。 2. 4 PLC的应用领域PLC的应用领域，最初，PLC主要用于开关量的逻辑控制。随着PLC技术的进步，它的应用领域不断扩大。  如今，PLC不仅用于开关量控制，还用于模拟

14、量及数字量的控制，可采集与存储数据，还可对控制系统进行监控；还可联网、通讯，实现大范围、跨地域的控制与治理。PLC已日益成为产业控制装置家族中一个重要的角色。但归纳起来，PLC的主要应用有以下五个方面。1.开关逻辑量控制开关逻辑量控制是PLC最基本的应用，即用PLC取代传统的继电器控制系统，实现逻辑控制和顺序控制。如机床电气控制、电动机控制、注塑机控制、电镀流水线、电梯控制等等。总之，PLC既可以用于单机控制，也可以用于多机群和生产线的控制。2.模拟量过程控制除了数字量之外，PLC还能控制连续变化的模拟量，如温度、压力、速度、流量、液位、电压和电流等均为模拟量。通过各种传感器将相应的模拟量转换

15、为电信号，然后通过A/D模块将他们转换为数字量送到PLC内部CPU处理，处理后的数字量在经过D/A模块转换为模拟量进行输出控制。若使用专用的智能PID模块，可以实现对模拟量的闭环控制。3.机械件位置控制位置控制是指PLC使用专用的位置控制模块来控制步进电机或伺服电机，从而实现对各种机械构件的运动控制，如控制构件的速度、位移、运动方向等。PLC的位置控制典型应用有机器人的运动控制、机械手的位置控制、电梯运动控制等，PLC还可以和计算机数控装置组成数控机床，以数字控制方式控制零件的加工、金属的切削等，实现高精度的加工。 4.现场数据采集处理目前PLC都具有数据处理指令、数据传送指令、算术和逻辑运算

16、指令和循环移位与移位指令，所以由PLC构成的监控系统，可以方便的对生产现场的数据进行采集、分析和加工处理。数据处理通常用于诸如柔性制造系统、机器人和机械手的控制系统等大中型控制系统中。5.通信联网、多级控制PLC与PLC之间、PLC与上位计算机之间通信，要采用其专用通信模块，并利用RS-232或RS-422A接口，用双绞线过同轴电缆或光缆将它们连接成网络。并由一台计算机与多台PLC组成的分布式控制系统，进行“集中管理，分散控制”，建立工厂的自动化网络。PLC还可以连接CRT显示器或打印机，实现显示和打印。2. 5 PLC未来展望虽然PLC问世时间不长，但是随着微处理器的出现，大规模，超大规模集

17、成电路技术的迅速发展和数据通讯技术的不断进步，PLC也迅速发展，其发展过程大致可分三个阶段： 1、早期的PLC（60年代末70年代中期） 早期的PLC一般称为可编程逻辑控制器。这时的PLC多少有点继电器控制装置的替代物的含义，其主要功能只是执行原先由继电器完成的顺序控制，定时等。它在硬件上以准计算机的形式出现，在I/O接口电路上作了改进以适应工业控制现场的要求。装置中的器件主要采用分立元件和中小规模集成电路，存储器采用磁芯存储器。另外还采取了一些措施，以提高其抗干扰的能力。在软件编程上，采用广大电气工程技术人员所熟悉的继电器控制线路的方式梯形图。因此，早期的PLC的性能要优于继电器控制装置，其

18、优点包括简单易懂，便于安装，体积小，能耗低，有故障指使，能重复使用等。其中PLC特有的编程语言梯形图一直沿用至今。 2、中期的PLC（70年代中期80年代中，后期） 在70年代，微处理器的出现使PLC发生了巨大的变化。美国，日本，德国等一些厂家先后开始采用微处理器作为PLC的中央处理单元(CPU)。 这样，使PLC得功能大大增强。在软件方面，除了保持其原有的逻辑运算、计时、计数等功能以外，还增加了算术运算、数据处理和传送、通讯、自诊断等功能。在硬件方面，除了保持其原有的开关模块以外，还增加了模拟量模块、远程I/O模块、各种特殊功能模块。并扩大了存储器的容量，使各种逻辑线圈的数量增加，还提供了一

19、定数量的数据寄存器，使PLC得应用范围得以扩大。 3、近期的PLC（80年代中、后期至今） 进入80年代中、后期，由于超大规模集成电路技术的迅速发展，微处理器的市场价格大幅度下跌，使得各种类型的PLC所采用的微处理器的档次普遍提高。而且，为了进一步提高PLC的处 理速度，各制造厂商还纷纷研制开发了专用逻辑处理芯片。这样使得PLC软、硬件功能发生了巨大变化。 第三章 产品检测与分检系统设计3.1 控制系统图硬件接线图如图3所示。图3 控制输入系统的硬件接线图 这是三菱可编程控制器的输入端，有三个传感器放置在工作现场。电源接DC24V的电压，输出信号经放大后接到PLC的输入端口。为系统更具人性化、

20、合理化、操作简单化，在输入端配备了急停按钮、启停按钮、正反转按钮、手动自动转换按钮。并按要求在输入端的电源接AC220V的电源。控制输出系统如图所示图4 控制输出系统的硬件接线图 这里的输出端按技术要求接DC24V的开关电源，电压可以驱动中间继电器K1、K2、K3的线圈动作。H3作为指示灯只在流水线电机转动时才亮，说明电机正常工作。在电机不转或出现其他状况时则蜂鸣器响，以提示操作人员注意操作要求或出现的现场问题并及时改正。主电路如图所示图5 主电路硬件接线图图6 气动回路图3.1.1对气动系统简单介绍气动技术是实现工业生产机械化、自动化的方式之一。气动系统使用安全、可靠，可以在高温、振动、腐蚀

21、、易燃、易爆、多尘、强磁、辐射等恶劣环境下工作，因而应用日益广泛。气动系统与液压系统一样，都是由一个或多个最简单的基本回路组成的。气动基本回路和常用回路是为了实现特定功能而把某些气动元件和管道按一定的方式组合起来的结构，是分析、设计和使用气动系统基础。气动基本回路是气动系统的基本组成部分，按照功能可分为压力和力控制回路、换向控制回路、速度控制回路、位置控制回路等。压力控制回路在气动系统中，压力控制不仅是维持系统正常工作所必需的，而且也是关系到系统的经济性、安全性及可靠性的重要因素。为调节和控制系统的压力，可以采用压力控制回路。一次压力控制回路一次压力控制回路用于控制压缩空气站的贮气罐的输出压力

22、，使之稳定在一定的压力范围内，常用外控式溢流阀（作安全阀）和电触点压力表（或压力继电器）使贮气罐内的压力保持在规定范围内。换向回路气动执行元件的换向主要是利用方向控制阀来实现的。方向控制阀按其通路数来分，有二通阀、三通阀以及四通阀、五通阀等，利用这些方向控制阀可以构成单作用执行元件和双作用执行元件的各种换向控制回路。单作用气缸的换向回路单作用气缸依靠气压使活塞杆朝单方向伸出，反向复位则要依靠弹簧力或其他外力返回。单作用气缸的换向通常采用二位三通阀、三位三通阀来实现。双作用气缸的换向回路双作用气缸的换向回路是通过控制气缸两腔的供气和排气来实现气缸的伸出和缩回运动，一般采用二位五通阀和三位五通阀控

23、制。双作用气缸的速度控制回路进气节流调速回路在进气节流时，气缸排气腔压力很快降至大气压，而进气腔压力的升高比排气腔压力的降低缓慢。当进气腔压力产生的合力大于活塞静摩擦力时，活塞开始运动。由于动摩擦力小于静摩擦力，所以活塞启动时运动速度较快，进气腔容积急剧增大。由于进气节流限制了供气速度，使得进气腔压力降低，从而容易造成气缸的“爬行”现象。一般来说，进气节流多用于垂直安装的气缸支撑腔的供气回路。排气节流调速回路在排气节流时，排气腔内可以建立与负载相适应的背压，在负载保持不变或微小变动的条件下，运动比较平稳，调节节流阀的开度即可调节气缸往复运动的速度。排气节流调速时，进气阻力小，受外载变化影响小，

24、调速效果好于进气节流调速。因此，双作用气缸一般采用排气节流控制。3.2 I/O地址分配由于CPU模块有8点数字亮输入，6点数字量输出，所以不在需要输入/输出模块。采用I/O分配采用自动分配方式，基于产品在流水线上的测试与分检控制的要求，则需要七个输入点和五个输出点，具体的输入/输出分配如表一所示。表一 I/O口地址输入输出X0： 光纤传感器Y0：正转继电器KM1X1：光电传感器（1）Y1：反转继电器KM2X2：光电传感器（2）Y2：工作指示灯HX3：急停按钮Y3：故障报警器X4：启动/停止Y4：电磁阀KM3X5：正转X6：反转X7：自动/手动 模块功能概述CPU模块采用三菱公司FX1N-14M

25、模块，它控制着整个系统按照控制要求有条不紊地运行。同时由于该模块采用交流220V供电，并且自带8个数字量输入点和6个数字量输出点由于三菱PLC的点数已经确认，经比较选型确定产品在流水线上的测试与分检控制采用三菱的FX系列的FX1N-14MR，PLC框架配置图如下所示。图二 PLC框架配置图3.3 电器元器件的选择 元器件的使用如表二所示。表二 元器件列表序号元器件名称数量1单相断路器一个2220V/24V电源一个3继电器两个4PLC一个5双向选择开关一个6熔断器两个7按钮开关两个8行程开关二个9传感器三个10电动机一个11电磁阀一个12节流阀二个13双向气缸一个3.4 系统程序设计PLC软件系

26、统由系统程序和用户程序两部分组成。系统程序包括监控程序、编译程序、诊断程序等，主要用于管理全机、将程序语言翻译成机器语言，诊断机器故障。系统软件由PLC厂家提供并已固化在EPROM中，不能直接存取和干预。用户程序是用户根据现场控制要求，用PLC的程序语言编制的应用程序（也就是逻辑控制）用来实现各种控制。标准语言梯形图语言也是我们最常用的一种语言，它有以下特点它是一种图形语言，沿用传统控制图中的继电器触点、线圈、串联等术语和一些图形符号构成，左右的竖线称为左右母线。梯形图中接点（触点）只有常开和常闭，接点可以是PLC输入点接的开关也可以是PLC内部继电器的接点或内部寄存器、计数器等的状态。梯形图

27、中的接点可以任意串、并联，但线圈只能并联不能串联。内部继电器、计数器、寄存器等均不能直接控制外部负载，只能做中间结果供CPU内部使用。PLC是按循环扫描事件，沿梯形图先后顺序执行，在同一扫描周期中的结果留在输出状态暂存器中所以输出点的值在用户程序中可以当做条件使用。逻辑功能图语言，沿用半导体逻辑框图来表达，一般一个运算框表示一个功能左边画输入、右边画输出。3.4.1编程软件的选择编程软件采用三菱公司的编程软件GX-Developer，因为GX-Developer编程软件包含了LLT仿真软件，用户可在个人计算器上模仿PLC的运作状况，大大减低测试时间。3.4.2 梯形图、程序工作过程简析程序过程

28、简析：M8000为常闭的特殊辅助触点，在系统开始启动（X004闭合）时，触点（M0）得电闭合，常开触点（M0）闭合通电。S3为双向开关，开关向左打时正转向右打时反转，中间位置为待机状态。当电机正传或反转时工作指示灯亮。系统开始运行传送带正转，传感器（1）开始检测并开始计时（设定为10分钟）当到达设定时间是系统暂停、工作指示灯关并报警提示无产品传送到流水线上；当有产品经过时工作继续。到达光电传感器时开始检测产品质量，当产品不合格则电机停止转动、工作指示灯并由气缸推出流水线，之后气缸复位电机工作继续；当产品合格时则直接经过右端的传感器（2）。传感器（2）检测确认合格产品并计数，最新数据保存在存储器

29、中。3.4.3 程序语句表 3.5 程序的写入与调试调试的两种方式：在线调试和调试。在线运行是指将各个输入/输出端子和实际控制系统中的按钮、所需控制设备正确连接，完成硬件的安装。当把程序写入PLC以后，产品在流水线上的测试与分检控制的程序是靠在软件的指令来完成的；与此同时可以打开GX-Developer软件的在线模拟模式即可更清楚的了解程序的运行过程。如若发现程序中有错误的存在，并要修改程序，则要先将PLC设定为STOP状态下，运行GX-Developer编程软件，打开产品在流水线上的测试与分检控制的程序，即可在线调试。也可用编程器惊醒调试。模拟运行是指产品在流水线上的测试与分检控制的程序在G

30、X-Develope软件自带的模拟器中进行。这能快速、直观的发现问题解决问题，而这过程则为模拟调试。具体的过程操作如下所示：在工具栏中找到上图模拟监控按钮点击之后出现如下图的一个TEST TOOL窗口，同时会有模拟的程序写入窗口显示，成功写入完成后窗口自动关闭。窗口中有PLC的型号和三种运行状态以及模拟RUN的运行指示。当RUN成黄色时系统程序在运行，所有的常闭触点成通电状态。选中启动按钮X004后再点击软元件测试按钮。在弹出的菜单中点击强制ON，X004接通之后系统呈通电状态。若光电传感器没有产品经过并在设定值内没有，则到达定时值时电机停止转动并报警提示操作人员。若有产品经检测后不合格，电机

31、停转辅助触点M2、M4中的一个闭合驱动线圈Y004使电磁阀通电接通驱动双向气缸动作，把次品推出流水线。在动作完成后气缸复位，整个工作又恢复正常运行状态。总 结毕业设计的这段时间是我学生生涯中最有价值的一段时光。这里有治学严谨而不失亲切的老师，有互相帮助的同学，更有向上、融洽的学校生活氛围。借此论文之际，我想向所有人表示我的谢意。首先感谢我的指导老师刘老师。本论文是在老师的指导下和同学们的帮助下修改完成的。在此，我要向他们的细心帮助和指导表示由衷的感谢。在这段时间里，我从他们身上不仅学到了许多的专业知识，更感受到他们工作中的兢兢业业，生活中的平易近人。此外，他们严谨的治学态度和忘我的工作精神值得

32、我去学习。非常感谢大家在我的毕业设计中，给予我极大的帮助，使我对整个毕业设计的思路有了总体的把握，并耐心的帮我解决了许多实际问题，使我有了很大的收获。同时，他们在整个开发过程中提出了许多建设性意见，并给我解决了一些专业性问题。感谢多年来传授我知识的老师们，更要感谢那些对我学习上支持和鼓励的人。同时感谢所有关心帮助过我的同学、老师和学校。总之，在以后的学习生活中我将以加倍的努力对给予我帮助的学校、老师及同学们的回报。参考文献1电气控制与PLC案例教程，胡汉文 张鑫 编著，鄂东职业技术学院，20072PLC基础及应用廖常初主编，机械工业出版社，20063冈市自来水公司供水调度系统工程验收资料 20
