1、 兰新铁路安红标段电气化改造变电专业工程编号：安红变电-16启动及送电开通作业指导书单位：中铁电气化局集团兰新线红乌项有限公司兰新线安红段 电气化改造工程项目经理部编制人： 负责人： 审核人： 批准人： 启动及送电开通作业指导书(AHBD-16)1.1 适用范围适用于兰新线室内外电力牵引变电所工程的启动及送电开通作业。1.2 作业准备1.2.1 内业技术准备在开工前组织技术人员认真学习实施性施工组织设计、施工安全保证措施、应急预案，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。已对参加施工人员进行上岗前技术培训，考核合格后持证上岗、进行技术安全交底。1.2.2 外业技术准备启动及送

2、电开通作业所涉及的各种外部技术数据收集，施工劳动组织配备、材料准备及设备工器具的配置。1.3 技术要求1 变电所启动前应具备下列条件1） 变电所工程竣工，电气试验合格，并经验收检查确认可以投运。2） 编制变电所受电启动及送电开通方案，并经过上级主管部门批准。3） 设备技术文件和图纸齐全。4） 外部电源已送电，所内进线设备编号及相序核对无误。5） 各种通信联络设施齐全，话路畅通、清晰。6） 所内有可靠的操作电源。7） 建立运行小组和事故抢修小组。8） 各种运行规章制度健全。2 变电所启动前的检查1） 拆除所内各种临时设施及施工用临时电源线路，对电气设备及瓷件应进行一次清扫。2） 系统模拟盘、临时

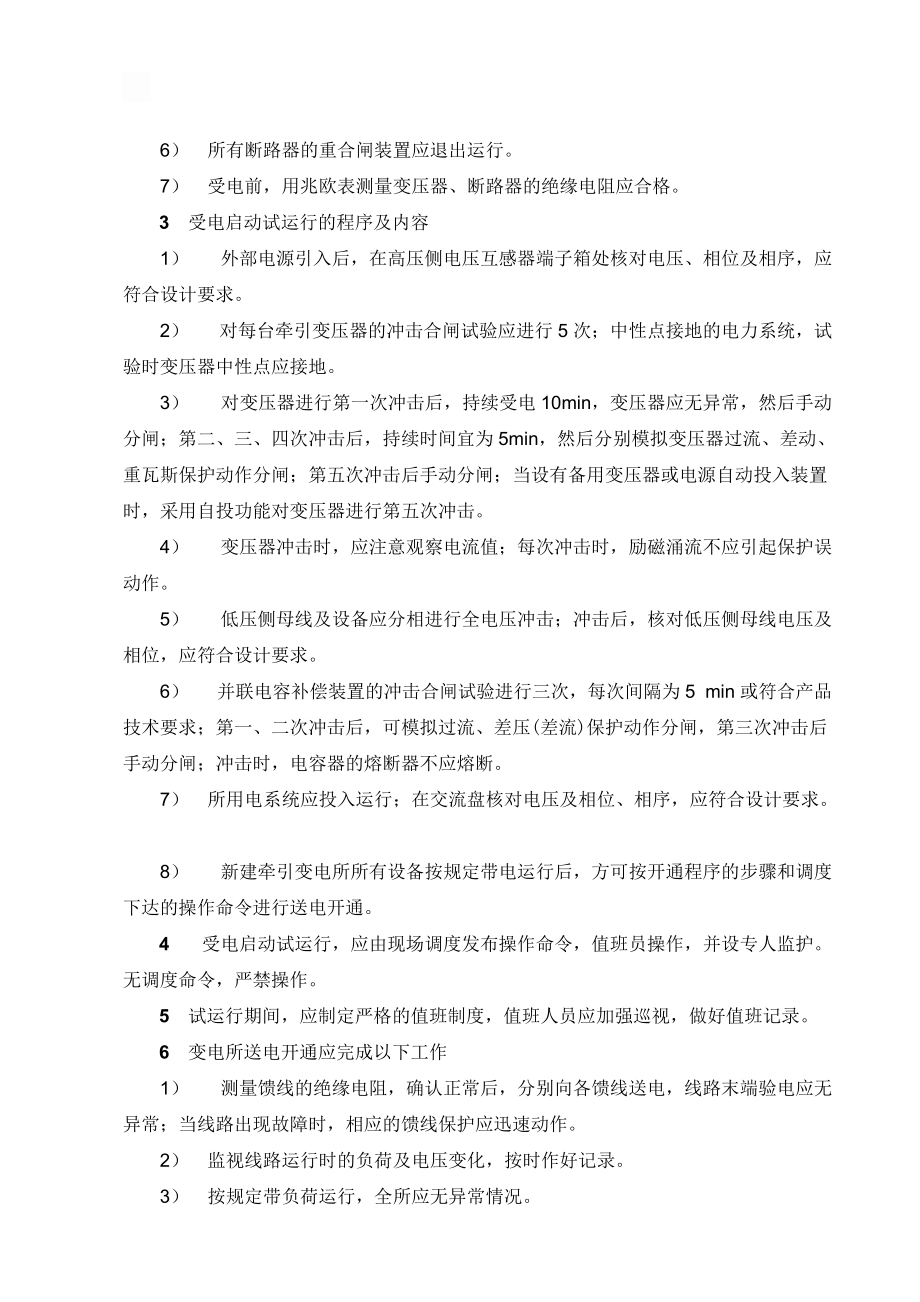

3、接地线、验电工具、值班用品及抢修用工具、材料应齐全。3） 所有隔离开关、断路器均在分闸位置，并应在进线隔离开关内侧及馈线隔离开关外侧加挂临时接地线。4） 电力变压器、动力变压器、自用变压器、电抗器的分接开关应在指定位置。5） 具有远动控制功能的变电所，所内的控制方式选择开关应置于当地控制位置。6） 所有断路器的重合闸装置应退出运行。7） 受电前，用兆欧表测量变压器、断路器的绝缘电阻应合格。3 受电启动试运行的程序及内容1） 外部电源引入后，在高压侧电压互感器端子箱处核对电压、相位及相序，应符合设计要求。2） 对每台牵引变压器的冲击合闸试验应进行5次；中性点接地的电力系统，试验时变压器中性点应接

4、地。3） 对变压器进行第一次冲击后，持续受电10min，变压器应无异常，然后手动分闸；第二、三、四次冲击后，持续时间宜为5min，然后分别模拟变压器过流、差动、重瓦斯保护动作分闸；第五次冲击后手动分闸；当设有备用变压器或电源自动投入装置时，采用自投功能对变压器进行第五次冲击。4） 变压器冲击时，应注意观察电流值；每次冲击时，励磁涌流不应引起保护误动作。5） 低压侧母线及设备应分相进行全电压冲击；冲击后，核对低压侧母线电压及相位，应符合设计要求。6） 并联电容补偿装置的冲击合闸试验进行三次，每次间隔为5 min或符合产品技术要求；第一、二次冲击后，可模拟过流、差压(差流)保护动作分闸，第三次冲击

5、后手动分闸；冲击时，电容器的熔断器不应熔断。7） 所用电系统应投入运行；在交流盘核对电压及相位、相序，应符合设计要求。8） 新建牵引变电所所有设备按规定带电运行后，方可按开通程序的步骤和调度下达的操作命令进行送电开通。4 受电启动试运行，应由现场调度发布操作命令，值班员操作，并设专人监护。无调度命令，严禁操作。5 试运行期间，应制定严格的值班制度，值班人员应加强巡视，做好值班记录。6 变电所送电开通应完成以下工作1） 测量馈线的绝缘电阻，确认正常后，分别向各馈线送电，线路末端验电应无异常；当线路出现故障时，相应的馈线保护应迅速动作。2） 监视线路运行时的负荷及电压变化，按时作好记录。3） 按规

6、定带负荷运行，全所应无异常情况。7 送电开通时各项操作，应按铁路电力调度所发布的命令进行。无调度命令，变电所值班人员不得自行操作。8 变电所受电启动试运行及送电开通时，应邀请运营、接管单位派员参加。1.4 作业程序与工艺流程1.4.1 变电所启动程序及流程1 启动程序作业准备电源引入核对电压及相位变压器冲击27.5kV(55 kV)侧受电冲击电容补偿装置冲击所用变压器冲击馈电设备受电 2 启动流程作业准备电源引入核对电压及相位变压器冲击27.5kV侧受电冲击电容补偿装置冲击所用变压器冲击馈电设备受电图AH-16-01变电所受电启动程序流程图1.4.2 变电所送电开通程序及流程1 送电开通程序牵

7、引变电所依次受电启动空载运行各变电所依次向接触网馈电线送电各开闭所受电启动并向接触网馈电线送电各分区所受电启动各自藕所受电启动各供电臂上下行接触网并列运行电力机车引负荷上网，供电系统负载运行24小时。2 送电开通流程牵引变电所依次受电启动空载运行各变电所依次向接触网馈电线送电各开闭所受电启动并向接触网馈电线送电各分区所受电启动各自藕所受电启动各供电臂上下行接触网并列运行电力机车引负荷上网，供电系统负载运行24小时图AH-16-02变电所送电开通程序流程图1.5 作业要求1.5.1 启动送电作业要求1 配合外部电源引入(电力公司)：拆除进线接地线，进线三极隔开地刀在分位；外线带电后，验电为所内设

8、备冲击做好准备(一般外线冲击三次，有单相单充，也有三相一次冲击，视电力公司受电方案而定)。2 核对进线电压互感器二次电压、相序(一般在保护盘端子排上)应符合规定。3 对牵引变压器进行受电冲击：冲击合闸试验为5次，第一次受电冲击时间为10分钟，后四次受电冲击时间为5分钟,每次间隔时间5分钟以上；第一次受电冲击采用手动分闸，后四次受电冲击采用重瓦斯、压力释放、超温等保护跳闸，在第四、五次受电冲击可采用备自投保护，两台主变间保护跳闸切换冲击。4 冲击高压室(直供方式)或27.5kV侧设备(AT供电方式)，断开馈出线开关，断开隔离开关电机电源，确保接触网不带电，做好安全措施；投入27.5kV压互，核对

9、母线电压。5 冲击电容补偿装置：冲击合闸试验3次，每次冲击时间为5分钟，每次间隔为10分钟，均采用手动分闸。6 冲击所用变压器，在交流盘核对二次电压，并与另一贯通电源二次电压进行核相。7 馈电设备受电。1.5.2 送电开通作业要求1 变电所受电启动一律采用当地手动操作，在送电开通时再转为远方遥控操作。2 变电所倒闸操作卡片一律以一号进线为主供电源进行编制，一号主变按直列、二号主变按交叉运行考虑。无论哪一路进线为当地实际主供电源，操作卡片均可临时进行调整，但一号主变是各变电所作为首台进行冲击、空载及负载试运行对象的原则不变。3 向接触网送电时，采用远方遥控操作。当建设单位无特殊要求时，送电顺序由

10、一侧开始依次进行，其间开闭所、分区所暂时先不启动，待变电所全部送电之后，且接触网、变电专业验电结束，再按上述顺序依次启动各开闭所及分区所。4 变电所受电启动采取现场调度下令操作方式，由现场调度直接向电力调度申请要令，电力调度向现场调度按变电所一次下达一个全所启动命令，由现场指挥组按倒闸操作卡片直接指挥启动工作。5 变电所受电启动操作完毕，既转入空载试运行阶段。值班员按规定值班并定时巡检和抄表。6 单台主变空载试运行达到规定时间后，由值班长向电力调度汇报变电所空载运行情况，并请求下一阶段工作安排。7 在送电开通时，当送电区段大于200km时，可采用从两侧向中间靠拢的方式依次启动变电所。1.5.3

11、 变电所负载试运行程序，见送电开通流程。1.5.4 带负载试运行期间，值班人员应注意以下问题：1 根据电调命令向接触网送电时，应先退出馈线重合闸保护，在合闸操作的瞬间注意观察馈线电流的指示，以检查接触网有无异常情况。正常情况下，接触网上因无牵引负荷，合闸瞬间的电流只是充电电流，其峰值一般在2050A左右，且持续时间极短。对于站场、机务段等短线路，合闸时观察不到电流，也属正常。当合闸瞬间电流超过100A，且断路器自动跳闸，保护装置动作时，表明接触网有故障。值班人员应向电调报告断路器因何保护动作跳闸，以便确定检查或抢修方案。如该馈线因电流速断保护动作跳闸，值班人员在征得电调同意后，首先对馈线间隔设

12、备及线路进行检查，首先排除在所内发生故障的可能性。2 电力机车上网运行后，值班人员应及时抄录以下各项数据：记录牵引负荷进入本供电臂后，馈线输出的持续电流和最大峰值电流；记录主变压器过负荷运行的持续时间，以及过负荷时各馈线输出的最大电流；记录上述两种情况下母线电压的变化幅度；记录馈线断路器事故跳闸时的最大电流及故障检测装置显示的电阻值或其它数据；3 变电所负载运行后，加强巡视检查工作，主要检查项目包括：电瓷器件及设备瓷件有无破损或放电现象；设备的声响是否正常，有无异味；充油设备的油位、油温、油色是否正常，有无渗漏现象。充气设备的气体压力和状态是否正常，有无漏气现象。4 在变电所发生跳闸情况时，值

13、班员向电力调度报告完毕后，应及时完成以下自检项目，以保证再次合闸成功。断路器本体有无位移；设备瓷套有无破损；操动机构及传动杆等是否处于分后位置；充油设备有无溅油或喷油现象，油位是否正常；充气设备的气体压力是否符合规定；断路器合闸控制回路是否已进入准备状态。5 根据电调命令批准，投入电容补偿装置。6 根据电调批准，恢复馈线自动重合闸(值班人员应会同运营接管人员进行检查，确认该保护已投入)。1.5.4 变电所启动及送电开通应填写相关记录(见表AH-16-01-表AH-16-07)。 倒闸操作命令记录 表AH-16-01年 月 星期 天气 值班命令号日 月发令时间受令处所命令内容操作卡片批准时间完成

14、时间发令人受令人记事 交接班记录 表AH-16-02年 月 日 时 分至 年 月 日 时 分天气情况通讯设备交接班内容交班值班员接班值班员 变电所送电操作卡片 表AH-16-03操作卡命令号-作业目的作业内容 牵引变电所第一种作业票 表AH-16-04 所（亭） 第 号作业地点及内容工作票有效期自 年 月 日 时 分 至 年 月 日 时 分止工作领导人姓名： 安全等级:作业组成员姓名及安全等级（等级填在括号内）（ ）（ ）（ ）（ ）（ ）（ ）（ ）（ ）（ ）（ ）（ ）（ ）（ ）（ ）（ ）（ ）共计 人必须采取的安全措施（本栏由发票人填写）1、断开的断路器和隔离开关； 2、安装接地线

15、的位置；3、装设防护栅、悬挂标示牌的位置；4、注意作业地点附近有电的设备是：5、其他安全措施：已完成的安全措施（本栏由值班员填写）1、已断开的断路器和隔离开关；2、接地线装设的位置及其号码；3、防护栅、标示牌装设的位置；4、注意作业地点附近有电的设备是：5、其他安全措施：发票日期： 年 月 日 发票人： （签字）根据供电调度员的第 号命令准予在 年 月 日 时 分开始工作。值班员： （签字）经检查安全措施已做好，实际于 年 月 日 时 分开始工作。工作领导人： （签字）变更作业组成员记录： 发 票 人： （签字）工作领导人： （签字）经供电调度员 同意工作时间延长到 年 月 日 时 分。值班员

16、： （签字） 工作领导人： （签字）工作已于 年 月 日 时 分全部结束。 工作领导人： （签字）接地线共 组和临时防护栅、标示牌已拆除，并恢复了常设防护栅和标示牌，工作票于 年 月 日 时 分结束。 值班员： （签字） 牵引变电所第二种作业票 表AH-16-05 所（亭） 第 号作业地点及内容工作票有效期时间自 年 月 日 时 分 至 年 月 日 时 分止工作领导人姓名： 安全等级:作业组成员姓名及安全等级（安全等级填在括号内）（ ）（ ）（ ）（ ）（ ）（ ）（ ）（ ）（ ）（ ）（ ）（ ）（ ）（ ）（ ）（ ）共计 人必须采取的安全措施（本栏由发票人填写）1、装设防护栅、悬挂标示

17、牌的位置； 2、注意作业地点附近接地或带电的设备是；3、注意作业地点附近不同电压的设备是；4、绝缘工具状态：5、其他安全措施：已完成的安全措施（本栏由值班员填写）1、装设防护栅、悬挂标示牌的位置； 2、注意作业地点附近接地或带电的设备是；3、注意作业地点附近不同电压的设备是；4、绝缘工具状态：5、其他安全措施：发票日期： 年 月 日 发票人： （签字）根据供电调度员的第 号命令准予在 年 月 日 时 分开始工作。值班员： （签字）经检查安全措施已做好，实际于 年 月 日 时 分开始工作。工作领导人： （签字）变更作业组成员记录： 发 票 人： （签字）工作领导人： （签字）工作已于 年 月 日

18、 时 分全部结束。 工作领导人： （签字）临时防护栅、标示牌已拆除，并恢复了常设防护栅和标示牌，工作票于 年 月 日 时 分结束。 值班员： （签字） 牵引变电所第三种作业票 表AH-16-06 所（亭） 第 号作业地点及内容发票人（签字）发票日期工作票有效期自 年 月 日 时 分 至 年 月 日 时 分止工作领导人姓名： 安全等级:作业组成员姓名及安全等级（安全等级填在括号内）（ ）（ ）（ ）（ ）（ ）（ ）（ ）（ ）（ ）（ ）（ ）（ ）（ ）（ ）（ ）（ ）共计 人必须采取的安全措施（本栏由发票人填写）已完成的安全措施（本栏根据内容分别由值班员和工作领导人填写）已做好安全措施准

19、予在 年 月 日 时 分开始工作。值班员： （签字）经检查安全措施已做好，实际于 年 月 日 时 分开始工作。工作领导人： （签字）变更作业组成员记录： 发 票 人： （签字）工作领导人： （签字）工作已于 年 月 日 时 分全部结束。 工作领导人： （签字）作业地点已清理就绪，工作票于 年 月 日 时 分结束。值班员： （签字） 线 所交接记录 表AH-16-07项 目记 录受电启动时间带负载运行时间现 有 运行 状 态移 交 项 目交接时间移交单位负责人签字接收单位负责人签字1.6 劳动组织 表 AH-16-08变电系统组成单位值班长值班员助理值班员运营接管人员变电所1333-6开闭所13

20、33-6分区所133AT所1331.7 材料要求 表AH-16-09名称规格单位数量二次回路压互用熔断管支高压熔断管RN1 、RN2支1.8 设备机具配置1.8.1 常用工具 表AH-16-10名称规格单位数量备注绝缘摇表2500V2500M只1钳形电流表0-100A只1万用表只1电工工具套2设备专用摇把套1设备钥匙套1操作杆套11.8.2 常用安全工具 表AH-16-11名称规格单位数量备注绝缘靴耐压35kV双2绝缘手套耐压35kV双2安全帽2接地线35kV根15验电笔35kV/110kV或220kV套1/1绝缘拉杆35kV套2禁止分合闸标示牌150*60套20高压危险警告牌300*200块

21、31.9 质量控制及检验1.9.1 质量控制1 牵引变电所在启动前应进行传动试验检查，检查试验的项目应保证变电所能可靠地投入运行并满足设计说明书的要求，在变电所启动前应进行下列实验：1) 确认每台电气设备均能够进行可靠的操作，按设计说明书规定的运行条件及设备操作对象表的顺序，在控制室逐一对本所的所有电气设备进行传动检查。并模拟事故状态的产生，在本所对自动装置的动作情况及返回信号的正确性进行确认，应达到设计规定。2) 在配备综合自动化功能的变电所，除进行上述实验项目外，尚应根据计算机操作菜单显示的功能，进行相应电气设备的顺序控制及程序操作功能的检查。3) 对于配备远动操作系统的变电所，除进行上述

22、两项试验检查外，尚应根据设计要求，对操作对象的位置信号、故障信号、预告信号等在电力调度中心进行检查确认，同时检查事故记录和事故打印功能的完整性。在具备条件的情况下，应由电力调度中心进行必要的遥控操作检查。2 变电所受电前变压器、断路器、馈线的绝缘电阻合格。受电时，其高压侧母线电压、相位及相序，低压侧母线电压及相位以及所用电电压、相位、相序均符合设计要求。牵引变压器、电容补偿装置冲击合闸试验应无异常。送电后带负荷运行24h，全所应无异常。3 变电所开关动作准确无误，闭锁功能符合设计规定要求。各种声光信号显示正确，测量仪表指示准确。4 各种保护装置动作准确可靠，保护范围符合设计规定。5 对于具有远

23、动操作功能的变电所，其“四遥”或“五遥”及程序控制功能符合设计规定。1.9.2 质量检验按照铁路电力牵引供电工程施工质量验收标准(TB10421-2003)中的规定进行检验，填写质量验收记录。1 传动试验检查应符合规范规定。2 绝缘检查、电压检查及相序检查应符合规范规定。3 变压器、电容补偿装置的冲击试验正常。4 送电后全所带负荷运行24h，全所无异常。1.10 安全及环保要求1.10.1 安全要求1 凡参加变电所运行、巡视、检修的人员，都需经安全技术考核并取得合格证后，方可参加相应工作。2 停、送电倒闸操作的基本原则：1） 停电时的操作顺序：先断负荷侧，再断电源侧；先断断路器，再断隔离开关；送电时与上述顺序相反。2） 隔离开关分闸时，先断主刀闸，再合接地刀闸；合闸时与上述顺序相反。3） 禁止带负荷进行隔离开关倒闸作业；禁止在
