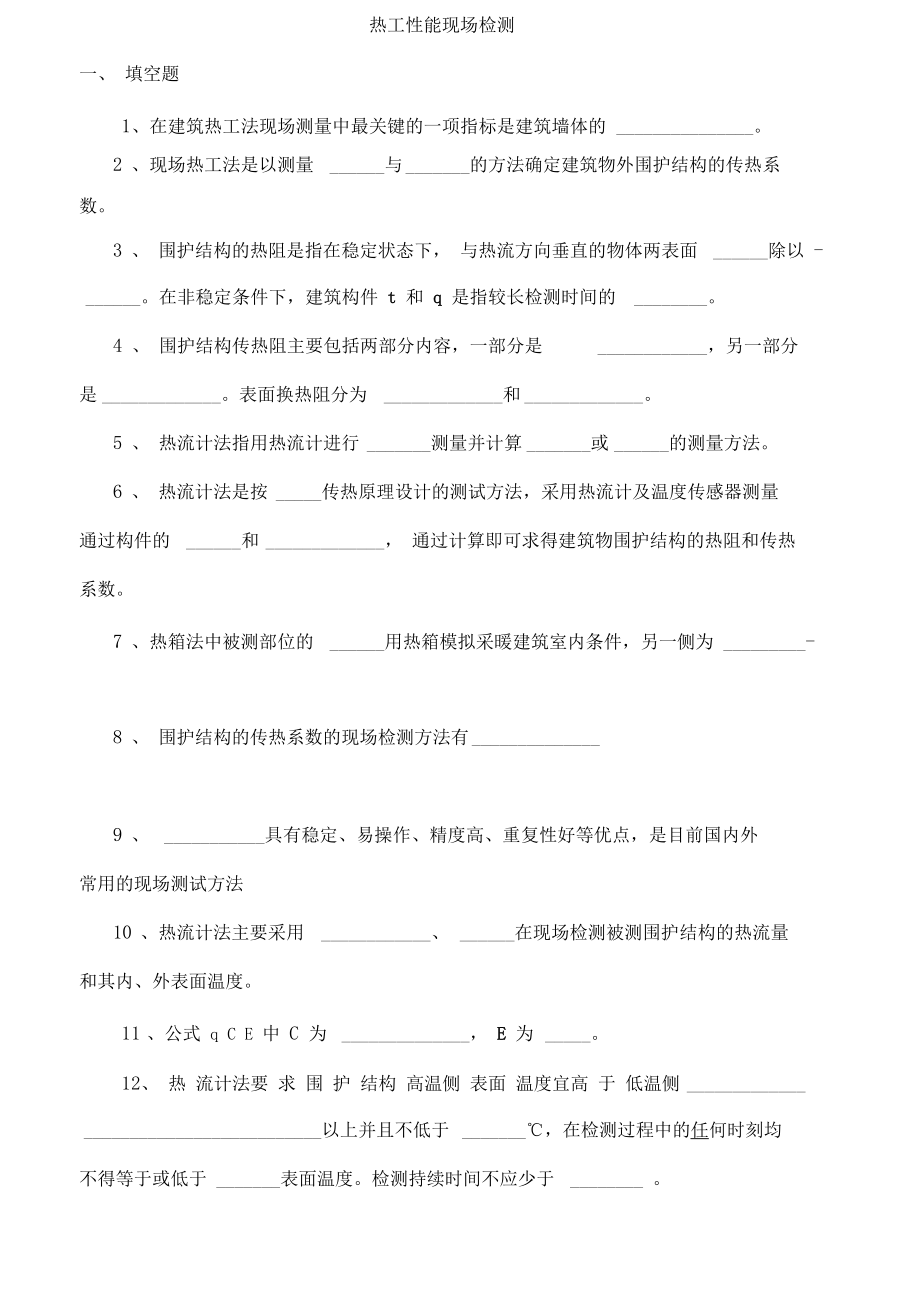

1、热工性能现场检测一、 填空题1、在建筑热工法现场测量中最关键的一项指标是建筑墙体的 。2 、现场热工法是以测量与的方法确定建筑物外围护结构的传热系数。3 、 围护结构的热阻是指在稳定状态下， 与热流方向垂直的物体两表面除以 -。在非稳定条件下，建筑构件 t 和 q 是指较长检测时间的 。4 、 围护结构传热阻主要包括两部分内容，一部分是，另一部分是。表面换热阻分为 和。5 、 热流计法指用热流计进行测量并计算或的测量方法。6 、 热流计法是按传热原理设计的测试方法，采用热流计及温度传感器测量通过构件的 和， 通过计算即可求得建筑物围护结构的热阻和传热系数。7 、热箱法中被测部位的 用热箱模拟采

2、暖建筑室内条件，另一侧为 -8 、 围护结构的传热系数的现场检测方法有9 、 具有稳定、易操作、精度高、重复性好等优点，是目前国内外常用的现场测试方法10 、热流计法主要采用 、 在现场检测被测围护结构的热流量和其内、外表面温度。11 、公式 q C E 中 C 为 ， E 为 。12、 热 流计法要 求 围 护 结构 高温侧 表面 温度宜高 于 低温侧以上并且不低于 ，在检测过程中的任何时刻均不得等于或低于 表面温度。检测持续时间不应少于 。13、热流计法检测围护结构的传热系数期间，室内空气温度应保持-,被测区域外表面宜避免和。14、民用建筑节能工程现场热工性能检测标准DGJ32/J 23-

3、2006中规定。同一居住小区围护结构保温措施及建筑平面布局基本相同的建筑物作为一个样本随机抽样。抽样比例不低于样本比数的 ,至少;不同结构体系建筑，不 同保温措施的建筑物应分别抽样检测。公共建筑应 抽样检测。15、DGJ32/J 23-2006规定抽样建筑应在 与 进行至少2处墙体、-的热阻检测。至少1组窗气密性检测。16、DGJ32/J 23-2006规定屋顶、墙体、楼板内外表面温度测点各不得少于3个；表面温度测点应选在构件有代表性的位置。测点位置不应靠近 、和有空 气渗漏的部位。17、DGJ32/J 23-2006规定温度传感器应在被测围护结构两侧表面安装。内表面温度传感器应 热流计安装，

4、外表面温度传感器宜在与热流计相 的位置安装。18、DGJ32/J 23-2006规定热流计应直接安装在被测围护结构的 上，且应与表 面完全接触。19、DGJ32/J 23-2006规定热流计法检测时，自然通风状态，持续检测时间应不小于-,其中天气晴好日不少于 ,逐时记录各点温度、热流数据。20、DGJ32/J 23-2006 规定，采暖（空调）均匀升（降）温过程不小于 ，恒 温过程应不小于,降（升）温过程不小于 ,逐时记录各点温度、热流数据。21、DGJ32/J 23-2006规定采用动态分析法进行数据分析时，采用恒温期 d的 测试数据计算热阻。22、DGJ32/J 23-2006规定，分别采

5、用恒温过程的后 4d和后3d的测试数据进行拟合， 热阻计算值相差不大于 时的后3d的热阻计算值为实测值。23、DGJ32/J 23-2006规定，围护结构的传热系数检测结果满足 或-时，判断合格。24、DGJ32/J 23-2006规定，当其中有一项或若干项目检测结果不满足设计要求或有 关标准时，且差距不大于 。允许对这些项目 。当其中一项或若干项目检测结果不满足设计要求或有关标准时， 且差距 时， 判这些项目不合格。二、 单项选择题1 、 在稳定状态下， 与热流方向垂直的物体两表面温度差除以热流密度叫 （）A.热阻 B .传热阻C .传热系数 D .表面换热阻2、围护结构的（）是指围护结构传

6、热过程中热流沿途所受到的热阻之和，它主要包括两部分内容，一部分是表面换热阻，另一部分是围护结构的热阻。A.热阻 B .传热阻C .传热系数 D .换热阻3、单层结构热阻指材料厚度除以（）A.换热阻 B .温度C .导热系数D .传热系数4、围护结构传热系数在数值上是（）的倒数。A.换热阻 B .传热阻C .热阻D .导热系数5、热流计按（）传热原理设计的测试方法，采用热流计及温度传感器测量通过构件的热量和表面温度，通过计算即可求得建筑物围护结构的热阻和传热系数。A.稳态 B .非稳态 C .静态 D .动态6、热箱法中制造的是一个（）传热环境。A. 一维 B .二维 C .三维 D .四维7、

7、热箱法的主要特点是基本不受（）的限制，只要室外平均空气温度在25.以下，相对湿度在60%以下，热箱内温度大于室外最高温度8 以上就可以测试。A.湿度B .环境C .仪器D .温度8、传热系数检测的几种试验方法中，（）具有稳定、易操作、精度高、重复性好等优点。A.红外热像法B.热流计法C.热箱法 D .动态测试法9、热流计法如果用热电偶测量温差，根据热电偶在其测量范围内（）与温差成正比的关系，可得到通过热流计的热量。A.电压B.电流C .热电势D电阻10、热流计法检测过程中，围护结构高温侧表面温度宜高于低温侧10/KC （K为围护结构传热系数的数值）以上并且不低于（ ），在检测过程中的任何时刻均

8、不得等于或低于低温侧表面温度。A 5 B 10 C 15 D 2011、热流计法检测持续时间不应少于（ ） hA 48 B 96 C 144 D 16812、 DGJ32/J 23-2006 中规定同一居住小区围护结构保温措施及建筑平面布局基本相同的建筑物作为一个样本随机抽样。抽样比例不低于样本比数的（ ） %，至少1幢；A 5 B 10 C 15 D 2013、 DGJ32/J 23-2006 中规定抽样建筑应在顶层与标准层进行至少（ ）处墙体、屋面的热阻检测。至少1 组窗气密性检测。A 1 B 2 C 3 D 414、 DGJ32/J 23-2006 中规定屋顶、墙体、楼板内外表面温度测点

9、各不得少于（ ） 个；表面温度测点应选在构件有代表性的位置。A 1 B 2 C 3 D 415、 DGJ32/J 23-2006 中规定屋顶、墙体、楼板热流测点各不得少于（ ）个； 测点应选在构件代表性的位置。A 1 B 2 C 3 D 416、 DGJ32/J 23-2006 中规定采暖（空调）均匀升（降）温过程不小于 1d ，恒温过程应不小于（）d，降（升）温过程不小于 1d,逐时记录各点温度、热流数据。A 2 B 3 C 4 D 517、 DGJ32/J 23-2006 中规定现场热工检测中，当其中有一项或若干项目检测结果不满足设计要求或有关标准时，且差距不大于（ ） %。允许对这些项目

10、加倍抽样复检。A 3 B 4 C 5 D 6三、 多项选择题1、围护结构的传热阻是指围护结构传热过程中热流沿途所受到的热阻之和，它主要包括两部分内容，指（ ）A.换热阻B .围护结构的热阻C.内表面换热阻D.外表面换热阻。2、围护结构的传热阻的检测方法有（）A.热流计法B .热箱法C.红外热像仪法D.动态测试方法3、热流计法是按稳态传热原理设计的测试方法，采用（）测量通过构件的热量和表面温度，通过计算即可求得建筑物围护结构的热阻和传热系数。A.热流计B .温度传感器C.热量计D .计时器4、热流计法是按稳态传热原理设计的测试方法，采用热流计及温度传感器测量通过构件的（ ）通过计算即可求得建筑物

11、围护结构的热阻和传热系数。A.流量B .温度C .热量D.表面温度5、热箱法检测原理（）A.用人工制造一个一维传热环境。B.被测部位的内侧用热箱模拟采暖建筑室内条件并使热箱内和室内空气温度保持一致C.另一侧为室外自然条件。D.当热箱内加热量与被测部位的传递热量达平衡时，通过测量热箱的加热量得到被测部位的传热量，经计算得到被测部位的传热系数。6、热流计法的优点有（）A.稳定B .易操作C .精度高D .重复性好7、热流计法所用主要仪器设备有（）A.温度热流自动巡回检测仪B .热流计C .温度传感器 D风速计、温湿度计、太阳辐射仪等。8、热流计法测定的结果与理论计算的结果往往有差别，原因主要是（）

12、A.热电偶选材不好，制作不规范和使用不当等，都会引起寄生电势，增加测量误差。B.热流计在使用时，需要粘贴在被测构件表面上，改变了表面原有的热状态，所以引起构件内部和热流计周围温度场与实际情况不符。C.巡检仪本身存在误差；测试现场存在较强的电磁场；D.测试期间天气不稳定，达不到“一维稳定传热”的要求，这是引起误差的另一个主要原因；E.围护结构未干透，热桥影响也会引起测量误差。9 、 DGJ32/J 23-2006 中对现场热工性能试验的抽样规定是（ ）A 同一居住小区围护结构保温措施及建筑平面布局基本相同的建筑物作为一个样本随机抽样。抽样比例不低于样本比数的10%，至少1 幢；B.不同结构体系建

13、筑，不同保温措施的建筑物应分别抽样检测。C.公共建筑应逐幢抽样检测。D 同一居住小区围护结构保温措施及建筑平面布局基本相同的建筑物作为一个样本随机抽样。抽样比例不低于样本比数的5%，至少1 幢；10、 DGJ32/J 23-2006 中对现场传热系数检测的抽样规定是（ ）A.抽样建筑应在顶层与标准层进行至少2处墙体。B.屋面的热阻检测。C.抽样建筑应在顶层与标准层进行至少3处墙体D.抽样建筑应在顶层与标准层进行至少4处墙体。11、 DGJ32/J 23-2006 规定，表面温度测点应选在构件有代表性的位置。测点位置不应靠近（ ） ，不应受加热、制冷装置和风扇的直接影响。A.热桥B .裂缝 C

14、.有空气渗漏的部位D .冷桥12、 DGJ32/J 23-2006 规定热阻计算时，采用动态分析法进行数据分析时（ ）A.采用T1温期5d的测试数据计算热阻。B.分别采用恒温过程的后 4d和后3d的测试数据进行拟合，热阻计算值相差不大于 5%时的后3d 的热阻计算值即为实测值。C.采用恒温过程的后4d或后3d的测试数据进行拟合计算，其可信度偏差值小于5%时的测试数据热阻计算值即为实测值。D.采用T1温期4d的测试数据计算热阻。13、 DGJ32/J 23-2006 对判定规则规定正确的是（ ）A.检测结果满足设计要求或有关标准时，判断合格。B.当其中有一项或若干项目检测结果不满足设计要求或有关

15、标准时，且差距不大于5%。允许对这些项目加倍抽样复检。C 当加倍抽样复检结果均满足设计要求或有关标准时， 判定合格。 否则判为不合格。D 当其中一项或若干项目检测结果不满足设计要求或有关标准时， 且差距大于5%时，判这些项目不合格。四、 判断题目1、在建筑热工法现场测量中最关键的一项指标是建筑墙体的传热系数。 （ ）2、围护结构传热系数是表征围护结构传热量大小的一个物理量，是围护结构保温性能的评价指标，也是隔热性能的指标之一。 （ ）3、热流计法是以测量热流与温差的方法确定建筑物外围护结构的传热系数。（）4、围护结构的热阻是指在非稳定状态下，与热流方向垂直的物体两表面温度差除以热流密度（ ）5

16、、在非稳定条件下，建筑构件t和q是指较长检测时间的积分值。（）6、围护结构的传热阻是指围护结构传热过程中热流沿途所受到的热阻之和，它主要包括两部分内容，一部分是表面换热阻，另一部分是围护结构的热阻。 （）7、表面换热阻分为内表面换热阻和空气换热阻。（）8 、热流计法指用热电偶进行热阻测量并计算传热阻或传热系数的测量方法。（）9、热箱法指用标定防护箱对构件进行热阻和传热系数的测量方法。（）10、 热箱法的检测原理是用人工制造一个一维传热环境， 被测部位的外侧用热箱模拟采暖建筑室内条件并使热箱内和室内空气温度保持一致。（ ）11、 动态测试方法是指采用热流计法， 通过热力学方程考虑测试期间温度及热

17、流的较大的变化幅度对测试结果进行分析计算的方法。 （）12、围护结构的传热阻检测方法中，热箱法具有稳定、易操作、精度高、重复性好等优点，是目前国内外常用的现场测试方法。 （）13、热流计法检测围护结构的传热阻时，一般来讲，室内外温差愈小，其测量误差相对愈小，所得结果亦较为精确，其缺点是受季节限制。 （）14、热流计法只采用热流计在现场检测被测围护结构的热流量和其内、外表面温度（）15、测试期间天气不稳定，对热流计法检测围护结构的传热阻没有影响。（ ）16、热流法检测围护结构传热阻过程中，高温侧表面温度可以低于低温侧表面温度。（）17、 DGJ32/J 23-2006 规定，同一居住小区围护结构

18、保温措施及建筑平面布局基本相同的建筑物作为一个样本随机抽样。 （）18、 DGJ32/J 23-2006 规定抽样比例不低于样本比数的5%，至少1 幢； （）19、 DGJ32/J 23-2006 规定抽样建筑应在顶层与标准层进行至少 2 处墙体、屋面的热阻检测。 （）20、 DGJ32/J 23-2006 规定，屋顶、墙体、楼板内外表面温度测点各不得少于 5 个。（）21、DGJ32/J 23-2006规定自然通风状态检测，持续检测时间应不小于2d,其中天气晴好日不少于1d ，逐时记录各点温度、热流数据。（）22、 DGJ32/J 23-2006 规定， 当测试条件符合 采暖居住建筑节能检验

19、标准（ JGJ132）时，采用动态分析法进行数据分析时， 需采用恒温期 4d 的测试数据计算热阻。 （）5、 简答题1、围护结构传热阻定义及公式。2、热流计法的检测原理。3、热箱法检测原理。4、热流计法中的主要仪器设备。5、分析热流计法测试构件热阻和传热系数的误差原因6、 计算题1、普通混凝土地面，沿外墙周边 2.0m范围加30厚EPS板保温层，计算其地面热阻R 值。2、某墙体采集的温度、热流密度求平均值，结果见下表，计算传热系数。数位-据置外壁温度/ C内壁温度/热流密度/W/nm传热系数/m K/W119.2139.2120.79220.8238.30319.4537.64平均值/7、 操

20、作题1、DGJ32/J 23-2006对热流计法试验过程中仪器设备安装的要求。2、DGJ32/J 23-2006规定的热流计法测试过程。3、DGJ32/J 23-2006中热阻采用动态分析法计算时的要求。答案一、 填空题1、传热系数2、温差、热流3、温度差热流密度积分值4、表面换热阻围护结构的热阻内表面换热阻外表面换热阻5、热阻传热阻传热系数6、稳态热量表面温度7、内侧室外自然条件8、热流计法热箱法红外热像法动态测试方法9、热流计法10、热流计热电偶11、热流计系数热电势10c 低温侧96h12、10/KC （ K为围护结构传热系数的数值）13、基本稳定雨雪侵袭阳光直射14、 10% 1 幢

21、逐幢15、顶层标准层屋面16、 3热桥 裂缝17、靠近对应18、内表面19、 2d 1d20、 1d 5d 1d21、 5d22、 5%23、设计要求有关标准24、 5% 加倍抽样复检大于 5%2、 单项选择题I、 A 2、 B 3、 C 4、 B 5、 A 6、 A 7、 D 8、 B 9、 C 10、 BII、 B 12、 B 13、 B 14、 C 15、 C 16、 D 17、 C3、 多项选择题1、 BCD 2、 （） 3、 AB 4 、 CD 5 、 ABCD 6、 ABCD 7、 ABCD8、 ABCDE 9、 ABC 10、 ABC 11 、 ABC 12、 ABC 13、 A

22、BCD4、 判断题目1、，2、， 3、， 4、X5、（）6、，7、X 8、X9、，10、X11、（）12、X13、V14、X 15、V16、X 17、V18、X19、，20、X21、V 22、X五、 简答题1、 围护结构传热阻定义及公式。围护结构的传热阻是指围护结构传热过程中热流沿途所受到的热阻之和，它主要包括两部分内容， 一部分是表面换热阻，另一部分是围护结构的热阻。表面换热阻分为内表面换热阻和外表面换热阻。R0RiR Re ( 2)式中：Ri 内表面换热阻，取 0.11(m2 K/W)Re 外表面换热阻，取 0.04 (m 2 K/W)r 围护结构热阻(m k/w2、热流计法的检测原理。指

23、用热流计进行热阻测量并计算传热阻或传热系数的测量方法。热流计是建筑能耗测定中常用仪表， 该方法是按稳态传热原理设计的测试方法， 采用热流计及温度传感器测量通过构件的热量和表面温度， 通过计算即可求得建筑物围护结构的热阻和传热系数。当热流通过建筑物围护结构时，由于其热阻存在， 在围护结构厚度方向的温度梯度为衰减过程， 使该围护结构内外表面具有温差， 利用温差与热流量之间的对应关系进行热流量测定。3、 热箱法检测原理。用人工制造一个一维传热环境，被测部位的内侧用热箱模拟采暖建筑室内条件并使热箱内和室内空气温度保持一致， 另一侧为室外自然条件， 这样被测部位的热流总是从室内向室外传递， 当热箱内加热

24、量与被测部位的传递热量达平衡时， 通过测量热箱的加热量得到被测部位的传热量，经计算得到被测部位的传热系数。4、热流计法中的主要仪器设备。( 1) 温度热流自动巡回检测仪：该仪器为数据采集仪，可以测量多路温度值和热流值，实现巡回或定点显示、存储、打印等功能，并且可以将存储数据上传给计算机进行处理。( 2) 热流计：使用温度100以下，标定误差不大于5%。(3)温度传感器：采用热电偶，测量温度范围为-5100C,分到?率为0.1 C,不确定度为-0.50.5 。4) 风速计、温湿度计、太阳辐射仪等。5、分析热流计法测试构件热阻和传热系数的误差原因热电偶选材不好，制作不规范和使用不当等，都会引起寄生

25、电势，增加测量误差；热流计在使用时，需要粘贴在被测构件表面上，由于改变了表面原有的热状态，所以必然引起构件内部和热流计周围温度场与实际情况不符，这就是热流计测量误差； 巡检仪本身存在误差；测试现场存在较强的电磁场；测试期间天气不稳定，达不到“一维稳定传热”的要求，这是引起误差的另一个主要原因；围护结构未干透，热桥影响也会引起测量误差。六、 计算题1、普通混凝土地面，沿外墙周边2.0m范围加30厚EPS板保温层，计算其地面热阻R值。a、水泥砂浆面层 S 1=0.02 入1=0.93一1b、混凝土垫层 S 2=0.06入2=1.74一支三二三二三三三二三二三二三三三三二 一厂厂/ TT7c、EP的

26、保温层 ”=0.03入3=0.042一L心“、,兄$,d、碎石灌浆»=0.08入4=1.51e、夯实素± S 5=1.67入 5=1.16r=6 1/入 1=0.02/0.93=0.022r=6 2/入 2=0.06/1.74=0.034R=”/入 3= 0.03/0.042= 0.714r=6 4/入 4= 0.08/1.51=0.053r=”/入 5=1.67/1.16 = 1.44R= R+R+R+R+R= 0.022+ 0.034+0.714+0.053+1.44=2.2632、某墙体采集的温度、热流密度求平均值，结果见下表，计算传热系数。据外壁温度内壁温度热流密度

27、/传热系数/置/ C/W/m2m k/w119.2139.2120.79220.8238.30319.4537.64平均值/墙体的热阻:位置 1： r _t= (39.21-19.21 ) /20.79= 0.962 q位置 2: R = (38.30-20.82 ) /18.62=0.939 q位置 3: R = (37.64-19.45 ) /18.66=0.975 q墙体的传热阻：位置 1:R0RiRRe=0.04+0.962+0.11=1.112位置 2:R0RiRRe=0.04+0.939+0.11=1.089位置 3:R0RiRRe=0.04+0.975+0.11=1.125墙体的传热系数：位置 1: K 1/R0 =1/1.112=0.899位置 2: K 1/R0 =1/1.
