FSS天棚帘帘设计说明

1、阜阳海亮·上府项目S-1#商业楼采光顶电动窗帘及广告挂点项目设计施工图2016年03月图纸目录序号图纸名称图纸编号图纸规格1设计说明-A32椭圆采光顶窗帘平面图CL-PM-01A33椭圆采光顶窗帘立面图CL-LM-01A34椭圆采光顶窗帘剖面图CL-PO-01A35椭圆采光顶窗帘节点图1CL-JD-01A36椭圆采光顶窗帘节点图2CL-JD-02A37长方形采光顶窗帘平面图CL-PM-02A38长方形采光顶窗帘立面图CL-LM-02A39长方形采光顶窗帘剖面图CL-PO-02A310椭圆采光顶窗帘节点图3CL-JD-03A311椭圆采光顶窗帘节点图4CL-JD-04A3序号图纸名称图

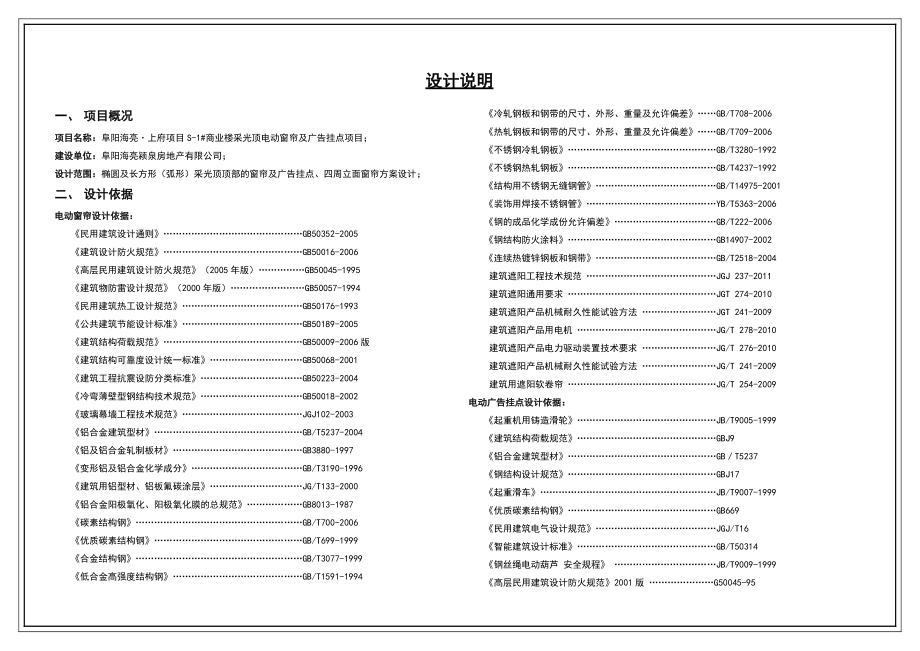

2、纸编号图纸规格设计说明一、 项目概况项目名称：阜阳海亮·上府项目S-1#商业楼采光顶电动窗帘及广告挂点项目；建设单位：阜阳海亮颍泉房地产有限公司；设计范围：椭圆及长方形（弧形）采光顶顶部的窗帘及广告挂点、四周立面窗帘方案设计；二、 设计依据电动窗帘设计依据：民用建筑设计通则GB50352-2005建筑设计防火规范GB50016-2006高层民用建筑设计防火规范（2005年版）GB50045-1995建筑物防雷设计规范（2000年版）GB50057-1994民用建筑热工设计规范GB50176-1993公共建筑节能设计标准GB50189-2005建筑结构荷载规范GB50009-2006版

3、建筑结构可靠度设计统一标准GB50068-2001建筑工程抗震设防分类标准GB50223-2004冷弯薄壁型钢结构技术规范GB50018-2002玻璃幕墙工程技术规范JGJ102-2003铝合金建筑型材GB/T5237-2004铝及铝合金轧制板材GB3880-1997变形铝及铝合金化学成分GB/T3190-1996建筑用铝型材、铝板氟碳涂层JG/T133-2000铝合金阳极氧化、阳极氧化膜的总规范GB8013-1987碳素结构钢GB/T700-2006优质碳素结构钢GB/T699-1999合金结构钢GB/T3077-1999低合金高强度结构钢GB/T1591-1994冷轧钢板和钢带的尺寸、外形

4、、重量及允许偏差GB/T708-2006热轧钢板和钢带的尺寸、外形、重量及允许偏差GB/T709-2006不锈钢冷轧钢板GB/T3280-1992不锈钢热轧钢板GB/T4237-1992结构用不锈钢无缝钢管GB/T14975-2001装饰用焊接不锈钢管YB/T5363-2006钢的成品化学成份允许偏差GB/T222-2006钢结构防火涂料GB14907-2002连续热镀锌钢板和钢带GB/T2518-2004建筑遮阳工程技术规范 JGJ 237-2011建筑遮阳通用要求 JGT 274-2010建筑遮阳产品机械耐久性能试验方法 JGT 241-2009建筑遮阳产品用电机 JG/T 278-201

5、0建筑遮阳产品电力驱动装置技术要求 JG/T 276-2010建筑遮阳产品机械耐久性能试验方法 JG/T 241-2009建筑用遮阳软卷帘 JG/T 254-2009电动广告挂点设计依据：起重机用铸造滑轮JB/T9005-1999建筑结构荷载规范GBJ9铝合金建筑型材GBT5237钢结构设计规范GBJ17起重滑车JB/T9007-1999优质碳素结构钢GB669民用建筑电气设计规范JGJ/T16智能建筑设计标准GB/T50314钢丝绳电动葫芦 安全规程 JB/T9009-1999高层民用建筑设计防火规范2001版 G50045-95设计说明建筑防雷设计规范2000版GB50057-94建筑抗震

6、设计规范GB50011-2001起重机设计规范GB/T790-1995起重机械 最大起重量系列 GB/T783-1987钢丝电动葫芦JB/T9008-1999起重吊钩GB/T10051-1988起重机械名词术语GB/T6974-1986钢丝绳用压板GB/T5975-1986钢丝绳夹GB/T5976-1986钢丝绳用普通套环GB/T5974.1-1986 起重机械用钢丝绳检验和报废实用规范GB5972-1986 起重机械试验和程序GB/T5905-1986三、 产品设计说明1、 采光顶的顶部窗帘设计1-1 采用FSS天棚帘（电机+弹簧）系统，系统形式为“一拖一”，即一套驱动装置（电机+弹簧）带动

7、一幅天棚帘，确保系统的稳定性。1-2 天棚帘按照钢结构及玻璃分格进行布置，展现一体化的设计效果，整齐、美观。1-3 系统设计有托布管系统，使窗帘面料顺着采光顶弧度运行，能起到防止窗帘面料下垂，提升遮阳、隔热效果的作用。1-4 采用本地无线遥控系统控制，配手持式无线发射器，实现区域分控和同步控制功能；2、 采光顶的立面窗帘设计2-1 采用电动卷帘系统，系统形式为“一拖一”，即一套驱动装置（电机+弹簧）带动一幅天棚帘，确保系统的稳定性。2-2 电动卷帘按照钢结构及玻璃分格进行布置，展现一体化的设计效果，整齐、美观。2-3 采用本地无线遥控系统控制，配手持式无线发射器，实现区域分控和同步控制功能；3

8、、 采光顶广告挂点设计3-1 每个广告挂点配独立电机，电机型号根据挂点载重需求配置，采用本地无线遥控系统控制，配手持式无线发射器，实现独立控制功能；3-2 电机隐蔽安装在采光顶四周的女儿墙处，不影响美观；3-3 钢丝绳用定滑轮引导，沿钢结构布置到指定点位；四、 产品介绍及配置推荐1、 FSS天棚帘系统1-1 产品介绍FSS天棚帘系统是利用电机的驱动力使弹簧系统紧绷，形成系统内张力，实现天篷帘系统内面料的平直运动，达到展帘和收帘的效果。FSS天棚帘系统展帘时，电机驱动卷管和卷绳器转动，通过牵引钢丝拖动面料横向展开；同时面料卷管内的弹簧系统产生反向扭矩，与卷绳管扭力相互作用，克服柔性面料在展开时不

9、断增大的重力，达到柔性面料平直运动的效果。收帘时，电机反转释放牵引钢丝，卷布管亦同步缓慢释放，面料逐步规则回卷至面料卷管，直至收帘至预定位置自动停止。这样，系统完成了一个收、展帘动作的循环。运行过程中，当电机受命停止运转，天篷帘可停止在任意中间位置上。FSS天棚帘系统结构图设计说明1-2 配置推荐l 电机选用法国进口Somfy（尚飞）品牌Solus50系列电机，技术参数如下：l 面料选用法国FERRARI（法拉利）品牌Soltis 92系列聚酯纤维材质面料，聚酯纤维面料是顶级的环保材料，已通过国际/国内绿色环保认证，不会释放甲醛等有害物质。聚酯纤维面料在保证绿色环保的同时，可通过国家B1级（难

10、燃级）防火检测。遮阳面料平均分布有细微小孔（3-5%开孔率），使太阳光可通过面料细微小孔漫反射照如室内，起到遮挡强烈的太阳光作用的同时满足室内正常采光需求，一举两得。遮光面料采用双面涂层工艺，100%遮挡自然光。面料的特点：n 科学、均匀的开孔率保证面料遮阳效果好且满足室内正常采光需求；n 抗老化经久耐用、不变形不起皱、不变色不褪色；n 不积灰、耐污染、防水、防霉、易清洗；n 具有良好抗静电的特性，隔热、防腐蚀；n 具有较好的吸音功能；n 材质为聚酯纤维+PVC涂层，通过Oeko-Tex Standard100认证，绿色环保；n 帘布具有阻燃性，消防满足国家相关标准的B1要求；n 超强抗拉伸、

11、抗裂强度；n 加工方式：可采用超声波切割技术保证面料无毛边，可采用高频焊接技术保证面料能承受超强的张力；n 维护：吸尘器除尘或用海绵冷水冲洗，有防尘、防污、防静电、防霉变等特点；n 颜色丰富：由业主及设计师选定。n 合肥帘动时代窗饰制品有限公司设计说明l 卷管卷管是电动卷帘系统实现其遮阳功能的关键部件，需要考虑整幅帘子的重量问题，同时也必须满足其挠度要求。为减轻系统的整体重量之要求，卷管将采用铝合金（6063-T5执行标准GB5237-2000）挤压圆管。卷管管径为85mm、63mm； l 牵引杆牵引杆是安装于天篷帘面料的前部，起着牵引舒展面料的作用。为了使帘子面料运行平稳，舒展平整，牵引杆必

12、须达到一定的强度，其外形规格为41.3*40mm，截面形状为双面弧形，外观大方，表面喷涂处理，材质为铝合金（6063-T5执行标准GB5237-2000）的挤压杆。l 尾塞选用尼龙材质尾塞，尼龙尾插与卷管接触起到减震作用，可以大大的降低系统的整体噪音。l 安装支架安装支架采用冲压工艺加工而成，材质为厚度5mm的优质碳素结构钢，表面镀锌防腐处理，保证结构的安全可靠。n 合肥帘动时代窗饰制品有限公司2、 电动卷帘系统2-1 产品介绍电动卷帘是采用管状电机为动力的电动卷式窗帘机构。它的操作只需拨动电源开关，操作简便、工作安静平稳，是手动卷帘的升级换代产品。电机直接安装在铝合金卷管内，既减少了窗帘箱的

13、体积和力的传动环节，又避免外界对电机的影响，增加了机构的可靠性。卷管为优质铝合金材料，强度高，且不易变形；表面进行阳极氧化处理，防老化、耐腐蚀。安装支架选用高强度合金钢，抗弯、抗剪强度大，保证机构安装使用的安全可靠性。电动卷帘可搭配不同样式的面料展现出遮阳、透景、遮光等多种效果，具有抗紫外线、环保节能、美化环境、安装占用空间小等多种功能，适用于各种办公场所和公寓建筑。电动卷帘系统控制原理是通过控制系统控制马达正转或反转，转动的马达经转轮将动力传输给卷管并驱动卷管转动,从而将缠绕其上的面料卷起和放下实现遮阳效果。电动卷帘系统结构图n 设计说明合肥帘动时代窗饰制品有限公司2-2 配置推荐l 电机同

14、FSS天棚帘用电机；l 面料同FSS天棚帘用面料；l 卷管卷管采用铝合金（6063-T5执行标准GB5237-2000）挤压圆管。卷管管径为63mm； l 底杆铝合金材质挤压成型，弧形截面设计，表面粉末喷涂处理，截面规格为宽17mm，高40mm，壁厚1.5mm。底杆内部为中空结构，可根据产品规格内置加重条，以保证面料垂感良好。底杆设计带面料插槽，面料通过专用的PVC插件直接插入卷管表面的插槽中，保证安装牢固、耐用。底杆两端配ABS优质塑料材质边盖，与底杆同色。l 尾塞选用尼龙材质尾塞，尼龙尾插与卷管接触起到减震作用，可以大大的降低系统的整体噪音。l 安装支架安装支架采用冲压工艺加工而成，材质为

15、厚度5mm的优质碳素结构钢，表面镀锌防腐处理，保证结构的安全可靠。3、 电动广告挂点3-1 产品介绍电动广告挂点系统采用国际标准生产，具有设计合理、结构先进外观美观、体积小重量轻、机件强度高、韧性大、使用安全、维修方便、经久耐用等优点，其品质可与世界先进产品媲美，是通过单相/三相电机驱动，带动卷绳盘旋转拉动钢丝绳升、降，实现重物的提升和下落。广泛安装于商场、展览馆等公共场所中庭，用于提升广告或装饰品，对于装饰中庭空间和提高购物活动效率以及开发商业价值具有重要意义。电动广告挂点系统主要由电动提升系统（电机、卷绳盘等）、控制系统(开关、遥控等）、钢丝绳、换向定滑轮、配重及挂钩组成，详细如下图所示：电动广告挂点系统是通过电动升降机带动卷绳盘旋转，拉动钢丝绳上升和下降，以实现重物的提升和下落。电动广告挂点系统结构图n 设计说明合肥帘动时代窗饰制品有限公司3-2 配置推荐l 电动提升系统电动提升系统最核心的参数为：最大提升重量、最大提升高度及起升速度，具体如下表：电动提升系统同时还具有如下特点：1、通过灵活合理地运用转向系统，电机系统可安装于中庭的侧边，不仅美观，而且方便系统的维护；2、可根据承重的需要灵活配备不同功率的电机及减速系统，最大限度满足客户
