超声波液位计检维修作业指导书模板

1、超声波液位计检维修作业指导书1总则1.1 编写目的1.1.1 为规范北海炼化电仪中心对于超声波液位计的日常维护 和大修检修作业行为。1.1.2 为有利于检修方提高检维修工作效率 ，确保检维修工作 质量，避免检维修作业中的错误与失误 ，强化维修人员的故障处理 能力，提供完善、 标准、规范的检修作业程序。1.1.3 为有利于检修资料归档。1.2 适用人员本作业指导书为所有北海炼化电仪中心仪表作业人员所共同 遵守的质量保证程序。2适用范围适用于中国石化北海炼化有限责任公司对超声波液位计的日 常维护、故障处理、 检修等作业。3人员要求及职责分工3.1 作业人员职责3.1.1 日常作业人员职责对本人所辖

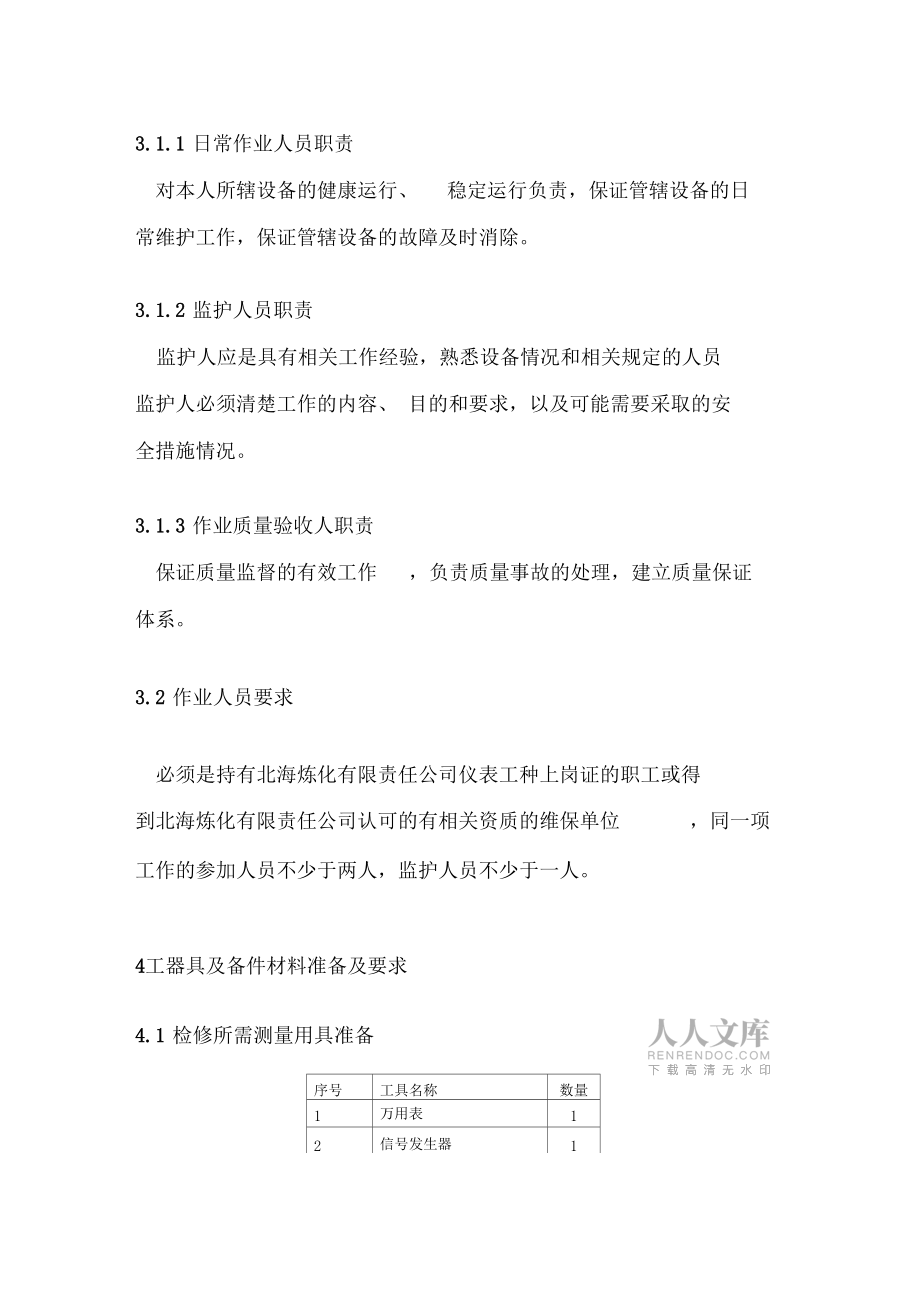

2、设备的健康运行、稳定运行负责，保证管辖设备的日常维护工作，保证管辖设备的故障及时消除。3.1.2 监护人员职责监护人应是具有相关工作经验，熟悉设备情况和相关规定的人员 监护人必须清楚工作的内容、 目的和要求，以及可能需要采取的安 全措施情况。3.1.3 作业质量验收人职责保证质量监督的有效工作，负责质量事故的处理，建立质量保证体系。3.2 作业人员要求必须是持有北海炼化有限责任公司仪表工种上岗证的职工或得到北海炼化有限责任公司认可的有相关资质的维保单位，同一项工作的参加人员不少于两人，监护人员不少于一人。4工器具及备件材料准备及要求4.1 检修所需测量用具准备序号工具名称数量1万用表12信号发

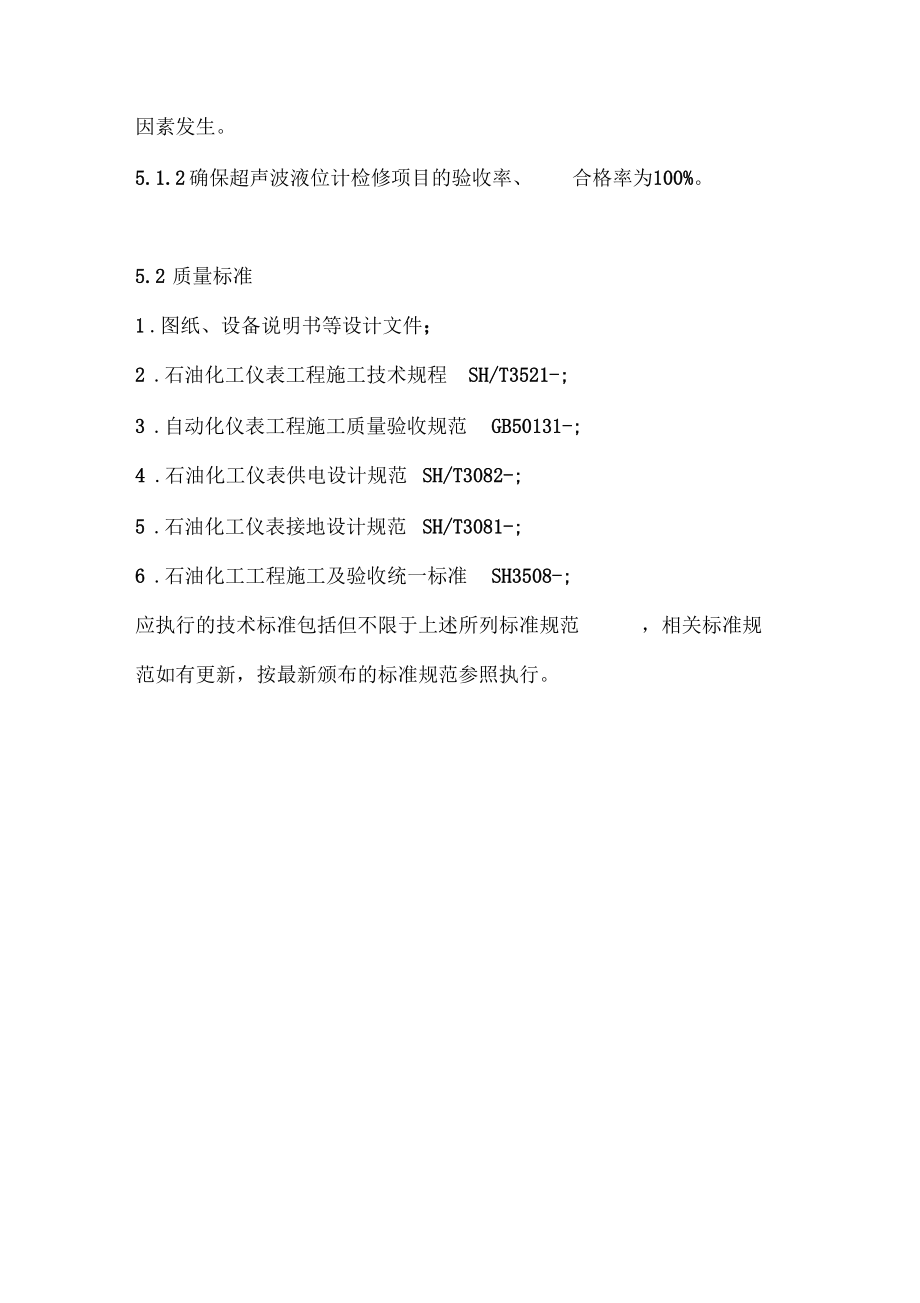

3、生器13375、475通讯器14.2 检修所需工器具准备序号工具名称型号数量1螺丝刀字12螺丝刀小一字13尖嘴钳14斜口钳15验电笔16活动板手27剥线钳18螺丝刀+字19擦布110手电筒111内八角12对讲机24.3 检修所需参考图纸资料序 号资料名称1仪表回路图2相关仪表说明书3其它4.4 工作所需备品配件准备序号名称规格型号单位数量1超声波液位计和现场匹配台根据实际而定5技术要求及质量标准5.1 技术要求5.1.1 确保超声波液位计在日常维护及大修的检修全过程无不安全因素发生。5.1.2 确保超声波液位计检修项目的验收率、合格率为100%。5.2 质量标准1 .图纸、设备说明书等设计文件

4、；2 .石油化工仪表工程施工技术规程SH/T3521-;3 .自动化仪表工程施工质量验收规范GB50131-;4 .石油化工仪表供电设计规范SH/T3082-;5 .石油化工仪表接地设计规范SH/T3081-;6 .石油化工工程施工及验收统一标准SH3508-;应执行的技术标准包括但不限于上述所列标准规范，相关标准规范如有更新，按最新颁布的标准规范参照执行。6作业风险危害识别及安全措施序号工作内容危险点分析应采取的预防措施1隔离措施无票作业工作负责人按照规定要求办 理检修作业票手续。2防止走错位置核对检修设备名称，确认设 备与工作票内容相符合，确 认隔离措施已经执行。3防止人身触电。设备的电源

5、开关均已停电4着装装备工作人员戴帽、着装不 当，易造成自身保护、 防护能力不够。工作人员必须按规定戴好安 全帽，5工作人员戴帽、着装不 当，易造成自身保护、 防护能力不够。工作人员必须穿合格的工作 服和绝缘鞋。6有毋必、境穿戴气防设备7作业环境工作现场照明充分。8材料、工器具、零部件定置 管理。7作业过程及步骤原理，经过测出发射波和反射波的时间差，从而计算出液面的高度。超声波液位计的原理如图1所示超声波液位计能够进行不接触测,探头量；无可动部件，不受光线、粉尘、温 度等外界条件影响；能测量强腐蚀、 产 粘度和有毒介质的收位及固体和粉状物 料的料位，它还能够测量界位、液位差图1超声波工作示以及测量明渠和堰的流量。意图由于空气中声速随温度的变化而变化 ，在较宽的温度变化条件 下，为保证仪表的测量精度，应使用温度补偿探头，温度修正系数 为 0.17%/Co超声波液位计的类型、品种颇多，要根据被测定的介质条件、测量范围、通讯要求确定选用仪表。 一般有2或4线制；一体或分体制、 通
