1、毕 业 设 计（论 文）设计题目：取暖器温控系统设计-软件部分 姓 名 学 号院（系） 专 业指导教师 摘要本文介绍了取暖器温度控制系统的软件设计部分。这套系统由由一片51单片机、4*4矩阵键盘、DS18B20传感器、LCD1602显示器、DAC0832芯片、晶闸管触发电路和单相桥式半控整流电路组成。以AT89C51单片机为主要控制芯片，采用温度传感器DS18B20实现温度的检测，并用LCD1602液晶显示器显示检测到的温度，然后与键盘输入设定的温度值比较，再由PID算法给出控制量，以合适的控制电压控制晶闸管的通断，最后由主电路控制取暖器发热功率。本文中涉及到的温度控制系统具有硬件组成简单，读

2、数方便，精度高等优点，在实际工程中叶得到广泛应用。本软件系统能很好配合硬件系统完成各种功能，满足设计要求。关键词：移相触发；温度测量；温度控制；PID算法 ABSTRACTThis paper introduces the heater temperature control system software design part. The system by a piece of 51 SCM, 4

3、60;* 4 matrix keyboard, DS18B20 sensor, LCD1602 displays, DAC0832 chip, thyristor trigger circuit and single-phase bridge type half control of rectifier circuit. With AT89C51 singl

4、e-chip microcomputer as the main control chip, the temperature sensor DS18B20 realize temperature detection, and LCD1602 liquid crystal display shows detection to temperature, then

5、;with the keyboard input setting value comparison, then the PID algorithm is given control with the appropriate control the voltage control thyristor hige, finally by main

6、0;circuit control heater heating power. This paper involves in the temperature control system has the hardware composition is simple, easy reading, high precision of advantages,

7、60;in the middle of the actual engineering used widely. This software system can be very good hardware system with finish all kinds of function and meet the design&#

8、160;requirements.Keywords: phase shifting trigger; Temperature measurement; Temperature control; PID algorithm目录第一章 绪论51.1 背景51.2 应用范围51.3 研究状况51.4设计任务及要求6第二章 系统的总体结构72.1总体设计思路72.2 51单片机7第三章 软件设计部分103.1主程序设计103.2各模块子程序的介绍103.2.1 键盘扫描处理流程103.2.2 DS18B20温度传感器采样流程123.2.3 PID模块流程143.2.4 LCD1602显示流程16第四章

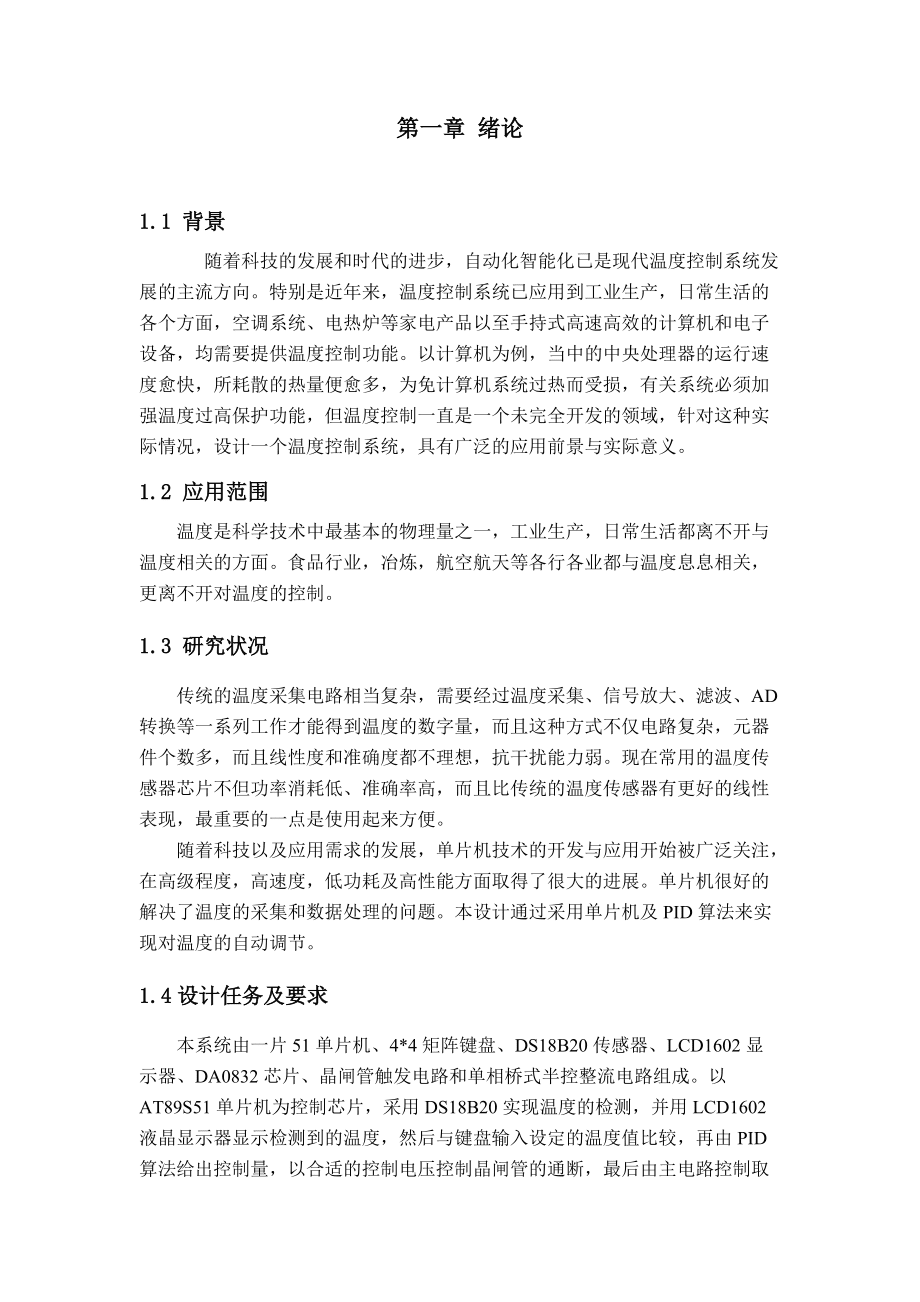

9、 系统的调试194.1 软件开发环境的介绍194.2 软件开发环境的使用194.3 调试及结果分析194.3.1调试步骤194.3.2 调试心得20总 结+21致 谢22参考文献23附录 程序设计24第一章 绪论1.1 背景随着科技的发展和时代的进步，自动化智能化已是现代温度控制系统发展的主流方向。特别是近年来，温度控制系统已应用到工业生产，日常生活的各个方面，空调系统、电热炉等家电产品以至手持式高速高效的计算机和电子设备，均需要提供温度控制功能。以计算机为例，当中的中央处理器的运行速度愈快，所耗散的热量便愈多，为免计算机系统过热而受损，有关系统必须加强温度过高保护功能，但温度控制一直是一个未

10、完全开发的领域，针对这种实际情况，设计一个温度控制系统，具有广泛的应用前景与实际意义。1.2 应用范围温度是科学技术中最基本的物理量之一，工业生产，日常生活都离不开与温度相关的方面。食品行业，冶炼，航空航天等各行各业都与温度息息相关，更离不开对温度的控制。 1.3 研究状况传统的温度采集电路相当复杂，需要经过温度采集、信号放大、滤波、AD转换等一系列工作才能得到温度的数字量，而且这种方式不仅电路复杂，元器件个数多，而且线性度和准确度都不理想，抗干扰能力弱。现在常用的温度传感器芯片不但功率消耗低、准确率高，而且比传统的温度传感器有更好的线性表现，最重要的一点是使用起来方便。随着科技以及应用需求的

11、发展，单片机技术的开发与应用开始被广泛关注，在高级程度，高速度，低功耗及高性能方面取得了很大的进展。单片机很好的解决了温度的采集和数据处理的问题。本设计通过采用单片机及PID算法来实现对温度的自动调节。1.4设计任务及要求本系统由一片51单片机、4*4矩阵键盘、DS18B20传感器、LCD1602显示器、DA0832芯片、晶闸管触发电路和单相桥式半控整流电路组成。以AT89S51单片机为控制芯片，采用DS18B20实现温度的检测，并用LCD1602液晶显示器显示检测到的温度，然后与键盘输入设定的温度值比较，再由PID算法给出控制量，以合适的控制电压控制晶闸管的通断，最后由主电路控制取暖器发热功

12、率。上机调试时，液晶显示屏上能显示温度的设定值与检测值，当温度高于设定值时，减小发热功率；当温度低于设定值时，增大发热功率，使温度恒定。第二章 系统的总体结构2.1总体设计思路本系统硬件部分的总体结构是用51单片机控制整个温控系统，外接4*4矩阵键盘输入给定温度值，DS18B20采集实时温度数据送入单片机，并用LCD1602液晶显示器显示实时和给定温度，然后单片机给出控制量，再由主电路晶闸管触发电路和单相桥式半控整流电路控制发热功率。设计流程图如图1所示键盘输入给定温度值触发电路数模转换主电路51单片机DS18B20温度采集发热丝LCD1602显示温度 图1 硬件设计流程图2.2 51单片机

13、本系统采用AT89C51单片机。它是一款集CPU,存储器，I/O接口于一体的大规模集成电路芯片。常用它作为控制系统的核心，是目前使用最广泛的芯片。其内部主要包括一个8位CPU,一个片内振荡器及时钟电路，4KBROM程序存储器及128BRAM数据存储器，可寻址64KB外部数据存储器和64KB外部程序存储空间的控制电路，32条可编程I/O线，两个16位的定时计数器，一个可编程全双工串行口，5个中断源及两个优先级嵌套结构。51单片机内部结构框图如图2图2 51单片机内部结构框图51系列单片机在控制系统中需要扩展外围芯片，这就要求我们有数据线，地址线，控制线的可总线扩展的引脚去连接外部电路，可总线扩展

14、的单片机有44个引脚的方形封装形式及40个引脚的双列直插式封装形式，本系统是采用常用的40个引脚的封装形式来实现的。单片机的40个引脚可分为4类：电源，时钟，控制和I/O引脚。电源有VCC芯片电源，与VSS接地端；时钟为XLAT1，XLAT2，晶振电路的时钟信号输入输出端口；控制端有RST/Vpd，表示复位信号输入/电源掉电备用电源,ALE/PROG，表示地址锁存允许，PSEN表示外部ROM读选通信号，EA/Vpp,表示内外ROM选择端口。80C51共有4个8位并行I/O端口：P0，P1，P2，P3口。其中P0口为数据/低8位地址复用总线端口，可以作为输入输出口，常作为地址数据总线口，低8位地

15、址与数据线分时使用。P1口为静态通用端口，每一位都能作为可编程的输入输出口线。P2端口为高8位地址总线动态端口，与P0口一起组成16位地址总线。P3口为双功能静态端口，第一功能与P1口相同，第二功能是用于特殊信号输入输出和控制信号。键盘和显示器是单片机应用系统中常用的输入输出装置。这里主要介绍一下本系统键盘的选定，当按键少时可采用独立键盘，一个键对应一个IO口，当按键多时这种方法占用口线较多，因此当按键多时可采用矩阵键盘，矩阵键盘的每个按键都有行值和列值，行值和列值的组合就是识别这个按键的编码。矩阵键盘编程复杂，但节省I/O口，适用多数据直接输入的电路中。本系统中由于需要进行数字直接输入，按键

16、较多，因此采用4*4矩阵键盘。 第三章 软件设计部分3.1主程序设计本系统软件设计主程序是先将系统初始化，用4*4矩阵键盘输入设定温度值，并用1602液晶显示器显示给定温度值，以温度传感器DS18B20来实现实时温度的检测，并与键盘给定的温度值进行比较，得到偏差，再由PID算法进行运算减小偏差并给出控制量，以合适的控制电压控制晶闸管的通断，经D/A转换，将这个电压转换为温度，最后用1602液晶显示器显示检测到的温度。主程序流程图如图3所示开始 系统初始化及显示 取键值 键值处理 DS18B20温度采集 PID运算 D/A转换 LCD显示 返回 图3 主程序流程图 3.2各模块子程序的介绍 在主

17、程序中需要调用各模块子程序，其中有键盘扫描子程序，DS18B20温度采集子程序，PID算法子程序，LCD液晶显示子程序。 3.2.1 键盘扫描处理流程键盘一般有独立式和行列式（矩阵式）两种。当然还有其它的结构，比如交互式结构等等，不过其它的结构比较少用，在这里就不介绍了。在中颖的单片机中，有些单片机的LCD 驱动引脚的SEGMENT 口可以共享按键扫描口，当选择为按键扫描口时，可以使用这些口来扫描按键，所以在外部电路可以连接LCD 和按键矩阵，采用分时扫描进行处理。3.2.2 DS18B20温度传感器采样流程 本系统采用单总线式数字温度传感器DS18B20，能把温度直接转化为相应的数字量输出。

18、它具有独特的单线接口，CPU只需一根IO总线就能与DS18B20通信，占用的微处理器端口较少，被测温度用符号扩展的16位数字量方式串行输出。 DS18B20温度采集子程序流程图如图5。在测温时首先设置DS18B20的DQ为高电平，然后初始化DS18B20；在初始化成功后DS18B20接受单片机的命令。为了简单起见可跳过ROM命令设置匹配过程，然后再次初始化DS18B20；在初始化成功后启动测温，然后将温度保存起来，返回。开始设置DQ=1初始化DS18B20 N是否成功 N写DS18B20命令，跳过ROM延时750ms等待温度转换完成 初始化DS18B20是否成功 N 开始测温并获取温度 返回

19、图5 DS18B20温度采集自程序 由于DS18B20是采用一根IO总线读写数据，因此，DS18B20对读写数据位有严格的时序要求。DS18B20遵循相应的通信协议从而保证数据传输的正确性和完整性。该通信协议定义了多种信号时序：初始化时序、读时序、写时序。所有时序都是将单片机作为主机，DS18B20作为从机。本程序中主要用到读时序。 对于DS18B20的读时序分为读0时序和读1时序两个过程。对于DS18B20的读时隙是从主机把单总线拉低之后，在15s之内就得释放单总线，以让DS18B20把数据传输到单总线上。读0时序时是主机与DS18B20把单总线拉低，主机在15s之内释放总线，然后迅速的读0

20、，而DS18B20是在DS18B20是在15s到60s期间释放总线。读1时序则是主机把单总线拉低，15s之内释放总线，释放总线后再读1，整个过程在15s内完成。在完成一个读时序过程，至少需要60s才能完成。DS18B20的读时序图如图6图6 DS18B20读时序图3.2.3 PID运算流程(1) PID控制概述 PID是控制是比例积分微分控制的简称。它是自动控制的发展历程中，历史最悠久，生命力最强的基本控制方式。在20世纪40年代以前，它就被广泛采用。PID控制的最大基本组成原理比较简单，容易理解，参数调整方便，是在长期的工程实践中总结出来的一套控制方法。另外PID控制还有适用性强，鲁棒性强，

21、对模型依赖少等优点。正由于这些优点，PID仍在很多控制系统中的起着重要的作用。由于本课题中设计的系统是大惯性纯滞后系统，因此必须加上PID。 PID控制器根据系统的误差，利用误差的比例、积分、微分三个环节的不同组合计算出控制量。系统原理框图如图7所示。 PID控制量被控对象积分微分比例 r(t) e(t) u(t) y(t) -图7常规PID控制器系统原理框图 PID控制器的输入值为设定值r(t)与被调量实测值y(t)构成的控制偏差信号e(t) e(t)=r(t)-y(t) （2-1）偏差信号为e(t)在PID调节作用下，控制器对误差信号e(t)分别进行比例(P)，积分(I)，微分运算(D)，

22、其结果的加权和构成系统的控制信号u(t)，送给被控对象加以控制。 数字PID控制器的数学描述公式为： u(k) = Kp * e(k) + Ki * e(k) + Kd (e(k) e(k-1) （2-2） Ki = Kp*T/Ti （2-3） Kd = Kp*Td/T （2-4）上式中，Kp为比例系数，Ki为积分时间常数，Kd为微分时间常数。基本偏差e(t) 结果可以是正或负，正数表示还没有达到，负数表示已经超过了设定值。这是面向比例项用的变动数据。累计偏差：e(t)=  e(t) + e(t-1) + e(t-2)+e(1),这是我们每一次测量到的偏差值的总和，这是代数和，考虑到

23、正负符号的运算，这是面向积分项用的变动数据。基本偏差的相对偏差：e(t)e(t-1)，用本次的基本偏差减去上一次的基本偏差，用于考察当前控制的对象的趋势，作为快速反应的重要依据，这是面向微分项的一个变动数据。比例调节作用：是按比例反应系统的偏差，系统一旦出现了偏差，比例调节立即产生调节作用减少偏差。比例作用大，可以加快调节，减小误差，但是过大的比例，使系统趋于不稳定。积分调节作用：是使系统消除稳态误差，提高无差度。因为有误差，积分调节就进行，直至无差，积分调节停止，积分调节输出一常值。微分调节作用：微分作用反映系统偏差信号的变化率，具有预见性，能预见偏差变化的趋势，因此能产生超前的控制作用，在

24、偏差还没有形成之前，已被微分调节作用消除。因此，可以改善系统的动态性能。 在本次设计中实际温度为y(t)，由传感器DS18B20采集得到；设置温度r(t)由人为键盘输入；输出信号u(t)即为控制信号。 程序流程图如图8开始输入y(k)采样值，r(k)给定值计算偏差e(k)=r(k)-y(k)计算积分e(k)计算微分e(k)-e(k-1)计算控制量u(k) = Kp * e(k) + Ki * e(k) + Kd (e(k) e(k-1) 返回 图8 位置式PID算法流程图(2) PID参数确定首先是采样周期的选择，从抑制扰动的要求来说，采样周期应该选择得小些。从计算机精度考虑，采样周期不宜过短

25、。从系统成本上考虑，希望采样周期越长越好。 综合上述各因素，选择采样周期，应在满足控制系统的性能要求的条件下， 尽可能地选择低的采样速率。 在本次课题的设计中，刚开始是根据大量的受控对象都具有低通的性质，由给出的经验选择采样周期。选择采样周期为20s。接着是比例系数，积分时间常数，微分时间常数的选择，本次设计中经多次试凑，最后选择了性能较好时，比例系数为1.5，积分时间常数为0.5。3.2.4 LCD1602显示流程LCD1602液晶显示器的控制芯片有80个字节的RAM缓冲区，第一行显示的地址为0x00-0x27，第二行地址为0x40-0x67，两行加起来刚好80个地址单元，编程控制这些地址单

26、元的指针就可以控制想要显示的字符的位置，其中0x00-0x0F是可以直接显示出来的，而0x10-0x27这个范围的地址要通过移屏的指令才能显示出来。图9为LCD1602的内部显示地址。要控制字符的具体显示位置就要对数据指针进行设置，具体设置为80H+地址码(0-27H，40H-67H)。图9 LCD1602的内部显示地址LCD1602液晶显示器显示的基本流程为先初始化并写入设置命令，然后延时5ms后检测LCD是否处于忙状态，即STA7是否为0，等于0时为不忙，等于1时为忙，最后设置显示数据的地址，稍作延时后，在指定位置显示相应数据。LCD液晶显示器基本流程如图10。返回主程序数据显示完毕写入相

27、应的数据延时5ms获得显示RAM地址STA7=0?检测忙信号延时5ms初始化并写入显示设置命令入口 N Y 图10 LCD1602程序流程图基本操作时序介绍读状态 输入：RS=L;RW=H,E=H输出：DB0-DB7=状态字写指令 输入：RS=H,RW=L,E=下降沿脉冲，DB0DB7=指令码输出：无读数据 输入：RS=H,RW=H,E=H输出：DB0-DB7=数据写数据 输入：RS=H,RW=L,E=下降沿脉冲，DB0DB7=数据输出：无 写指令时，将RS置为低电平，R/W置为低电平，然后将数据送到数据口D0D7，最后E引脚一个高脉冲将数据写入。写数据时将RS置为高电平，R/W置为低电平，然

28、后将数据送到数据口D0D7，最后E引脚一个高脉冲数据写入。LCD1602写时序图如图11图11 LCD1602写时序图对液晶显示器的屏幕、光标、读、写控制都是通过指令完成的，表1即为它的指令表。指令RSR/WD7D6D5D4D3D2D1D01清屏00000000012光标返回000000001*3置输入模式00000001I/DS4显示开/关控制0000001DCB5光标或字符移位000001S/CR/L*6置功能00001DLNF*7置字符发生存储器地址0001字符发生存储器地址（AGG)8置数据存储器地址001显示数据存储器地址（AGG)9读忙标志或地址01BF计算器地址（AC)10写数到

29、CGRAM或DDRAM10要写的数11从CGRAM或DDRAM读数11读出的数据表1 指令表第四章 系统的调试4.1 软件开发环境的介绍本设计采用Keil C51 uVision2软件和超想-3000TB单片机综合实验仪进行仿真和调试。Keil C51是德国Keil Software公司出品的51系列兼容单片机C语言软件开发系统，与汇编相比，C语言在功能上，结构性，可读性，可维护性上有明显的优势，因而易学易用。用过汇编语言后再使用C来开发，体会更加深刻。Keil C51软件提供丰富的库函数和功能强大的集成开发调试工具，全Windows界面。另外，Keil C51生成的目标代码效率非常高，多数语

30、句生成的汇编代码很紧凑，容易理解。4.2 软件开发环境的使用在调试之前，必须事先将硬件设备、Keil仿真器、计算机连接好。创建项目uVision2包括一个项目管理器，他可以使8051应用系统设计变得简单，要创建一个应用，需要进行以下操作：1. 启动uVision2，新建一个项目文件并从文件库中选择一个器件。2. 新建一个原文件并把它加入到项目中。3. 增加并配置你选择的器件的启动代码。4. 针对目标硬件设置工作选项。5. 编译项目并生成可以编程PROM的HEX文件。4.3 调试及结果分析4.3.1调试步骤（1） 先在桌面上新建一个文件夹test，然后打开keil软件。（2） 在工具栏点击新建一

31、个工程test1，然后把工程放入刚新建的文件夹当中保存。（3） 保存完工程后选择单片机芯片型号AT89C52，确定后新建一个后缀名为.c的文件。（4） 把新建的文件添加到新建的工程中去，然后复制粘贴已写好的程序。（5） 编译已经写好的程序生成.hex文件，然后再编译一下程序。（6） 利用PROGISP下载软件，同样设置好单片机芯片型号AT89C52，然后载入.hex文件，最后点自动，然后可以真正是系统运行了。（7） 观察结果：下载程序运行后，实验仪开始工作，LCD显示器上显示实际温度和测得温度。4.3.2 调试心得 在实际调试过程中遇到了不少问题，但总体上都是由于程序上的错误引起的，主要表现在

32、以下几个方面：（1）程序中的时序问题在调试DS18B0采集温度时，刚开始总是没有反映，后来发现是由于没有严格按照芯片的读写时序，所以导致采集温度没有成功。（2）LCD1602显示的问题 在调试液晶显示时总是没有显示，后来发现芯片使能引脚定义的IO口与实验仪上的不相符合，最后将他按实验仪上实际连接的要求重新编码，才使得液晶显示成功了。（3） 键盘输入问题 键盘输入时只能设定和显示一个个位数，不能显示一个十位数，而我们的温度设定的范围大都在1530左右。后来发现编写键盘代码有问题，中间需要设置一个循环执行两次，并且有一个标志位，就是得到两次的键值，这样才能显示一个十位数。 （4）PID算法中P、I

33、、D三个参数的具体选择问题。在调试控制部分时，多次发现所编的程序不能对温度进行很好的控制，后发现是比例、积分、微分三个系数没有选择好，后经多次实验最后确定了比例系数为1.5，积分时间常数为0.5。总体上说，51单片机使用C语言来编程简单易学，代码执行效率高。在学习中，先要熟悉51单片机的硬件资源，了解各个寄存器的功能及设置。 总 结通过几个月的不断学习与实践，我的毕业设计完成了，毕业设计是大学学习的最后一个阶段，是对我所学知识的融合与考验。通过此次毕业设计，我明白了自己所学知识的欠缺，对很多的知识还不理解。学习是一个积累的过程，需要我们不懈的坚持，所以在以后的工作生活中，我会不断的学习，以提高

34、自身的素质。本次毕业设计是设计一个取暖器温控系统，采用51单片机控制，以温度传感器DS18B20实现温度的检测，并用1602液晶显示器显示检测到的温度，然后与键盘输入设定的温度值比较，再由PID算法给出控制量，以合适的控制电压控制晶闸管的通断，最后由主电路控制取暖器发热功率。此次毕业设计使我学习到很多，最初接到任务时感觉困难重重，但是在通过老师的指导，图书馆借阅资料，网上查阅相关资料不断地努力过后，一切才渐渐明朗起来。虽然此次毕业设计还有一些问题，但是在设计过程中，我所学习到的东西才是最大的收获。致 谢在这次毕业设计的过程中，我得到了老师的以及同学们的很多帮助，尤其是论文指导老师张定学，本次论

35、文的完成是在他的大力支持与悉心指导下完成的，在此我表示感谢。在做毕业设计的这几个月的时间里，我遇到了很多的困难，才发现自己所学知识还很少，但这也提醒我要不断学习，不断上进。虽然此次毕业设计还有一些问题，但是在设计过程中，我学到了很多东西。对所有帮助我的老师与同学表示衷心的感谢！参考文献1 李群芳.张世军.黄建 单片微型计算机M.北京：电子工业出版社，20082 徐爱军.8051单片机实践教程M.北京：电子工业出版社，20053 4 李正军.计算机控制系统M.北京：机械工业出版社，20085 张迎新.单片机微型计算机原理，应用及接口技术M.北京：国防工业出版社，19996 赵丽娟 邵欣编著基于单

36、片机的温度监控系统的设计与实现M 机械造7 武庆生 仇梅 编著 单片机原理与应用 电子科技大学出版社 1998.28 蔡美琴，毛敏等.MCS-51系列单片机系统及其应用M.高等教育出版社,20069 王文海.单片机应用于实践项目化教程M.化学工业出版社,201010 马忠梅等.单片机C语言应用程序设计M.北京：北京航空航天大学出版社，199711 谭浩强 编著C程序设计.北京:清华大学出版社，199912 彭伟 单片机C语言程序设计实训100例 M.北京：电子工业出版社，200913 郭天祥 新概念51单片机C语言教程M.北京：电子工业出版社，200914 Guiyun Tian Founda

37、tion and Application of Microcontraller 高等教育出版社 2004.1115（美）Bjarne Stroustrup THE C+ PROGRAMMING LANGUAGE， SPECIAL EDITION Addison Wesley 1997附录 程序设计#include <reg52.h>#include <intrins.h>#include<math.h> #include<string.h> #define uchar unsigned char#define uint unsigned ints
