建筑制图与识图试卷及答案

1、资料收集于网络，如有侵权 请联系网站删除建筑制图与视图习题及答案、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括 尺寸界线 、 尺寸线 、 _尺寸起 止符号 、 尺寸数字3、标高有相对标高和绝对标高 ，相对标高的零点是 青岛附近黄海海平面4、房屋施工图由于专业分工的不同， 分为 建筑施工图 、 结构施工图 和 设备施工图5、指北针圆的直径宜为24mm ，用细实线绘制。6、在建筑平面图中， 横行定位轴线应用阿拉伯数字 从左至 右 依次编写；竖向定位轴线应用大写拉丁字母从下 至 上 顺序编写。7、工程制图图幅幅面主要有5 种。8、根据不同的剖切方式，剖面图有 全 剖面图、

2、 阶梯 剖面 图、展开 剖面图、局部 剖面图和 分层 剖面图。9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢 筋至构件表面应有一定厚度的混凝土，这层混凝土称为_混凝土保护层 _。10、民用建筑一般由基础、 _墙和柱 、楼板层和地坪层、_楼梯_、屋顶、门窗等六大部分组成。11、混凝土是由 _水泥、沙子、石子和水 _按一定例配合，经 搅拌、捣实、养护而成的一种人造石。、单选题1、在建筑平面图中，位于 2 和 3 轴线之间的第一根分轴线的正确表达为( A )(A) (B) (C)(D) 2建筑的耐火等级可分为 ( B ) 级。A、3B 、4 C 、 5 D 、 63、填充不得穿越尺寸数字，

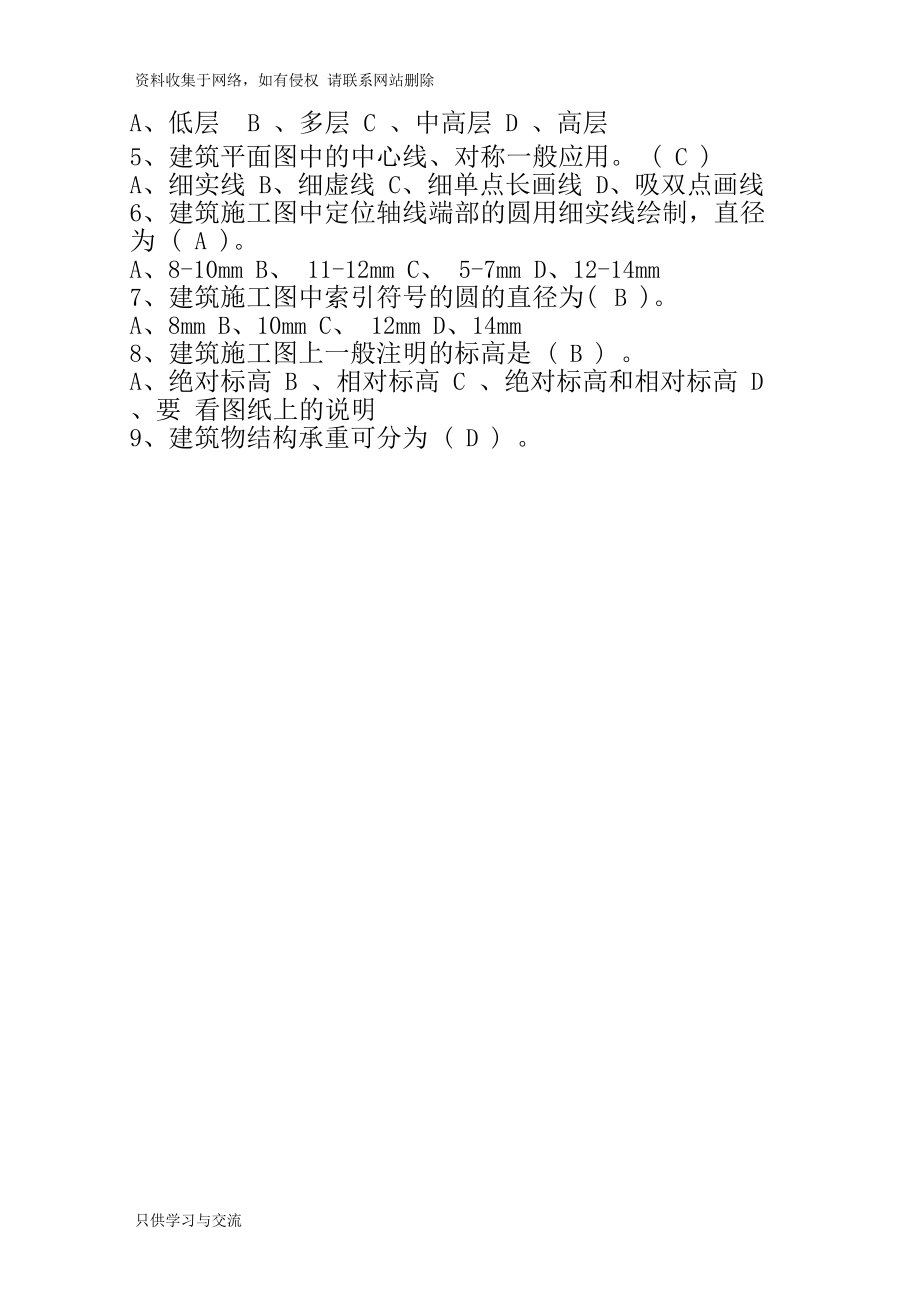

3、不可避免时。应该是(A )A、图线断开B 、二者重合 C 、省略标注 D 、前述均可4、7-9 层的住宅属于( C )A、低层B 、多层 C 、中高层 D 、高层5、建筑平面图中的中心线、对称一般应用。 ( C )A、细实线 B、细虚线 C、细单点长画线 D、吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为 ( A )。A、8-10mm B、 11-12mm C、 5-7mm D、12-14mm7、建筑施工图中索引符号的圆的直径为(B )。A、8mm B、10mm C、 12mm D、14mm8、建筑施工图上一般注明的标高是 ( B ) 。A、绝对标高 B 、相对标高 C 、绝对

4、标高和相对标高 D 、要 看图纸上的说明9、建筑物结构承重可分为 ( D ) 。A、墙承重式、框架结构 B 、墙承重式C、半框架结构，框架结构 D 、墙承重式、框架结构、空间结构、 半框架结构10、有一栋房屋在图上量得长度为 50cm，用的是 1:100 比例, 其 实际长度是 ( B ).A、5m B 、50m C 、500m D 、 5000m11、建筑工程图中尺寸单位，总平面图和标高单位用( C) 为单位。A、mm B、cm C 、m D 、km12、施工平面图中标注的尺寸只有数量没有单位， 按国家标准规 定单位应该是 ( A ) 。A、mm B、cm C 、m D、km13. 下列投影

5、图中正确的 1? 1 剖面图是 ( B )1-1 A1-1B1-1C1-1D14、下列立面图的图名中错误的是(A、房屋立面图15. 关于标高，下列(C、立面图C)A)、东立面图、 A 的说法是错误的F 立面图A. 负标高应注“”B.正标高应注“”C. 正标高不注“”D.零标高应注“±”16. 立面图不能按(C)方式命名。A朝向B. 轴线C. 色彩主出入口17. “ 8200”没能表达出这种钢筋的()。A. 弯钩形状 B. 级别 C. 直径D. 间距218. 详图索引符号为23 圆圈内的 3表示( C ) 。A. 详图所在的定位轴线编号B. 详图的编号C.详图所在的图纸编号D. 被索引

6、的图纸的编号19、主要用来确定新建房屋的位置、 朝向以及周边环境关系的是 ( C)。A 建筑平面图 B 建筑立面图C 总平面图 D 功能分区图20、墙体是房屋的一个重要组成部分， 按墙的平面位置不同分为 ( B ).A、纵墙与横墙 B 、外墙和内墙C、承重墙与非承重墙 D 、砖墙与钢筋混凝土墙21、下列叙述中不正确的是(C )A、3%表示长度为 100.高度为 3 的坡度倾斜度B、指北针一般画在总平面图和底层平面图上C、总平面图中的尺寸单位为毫米，标高尺寸单位为米D、总平面图的所有尺寸单位均为米，标注至小数点后二位22、钢筋工程施工中要看懂 ( C ) 。A、总平面图 B 、土建施工图 C 、

7、结构施工图 D 、土建施工图与 结构施工图23、基础各部分形状、大小、材料、构造、埋置深度及标号都能 通过 ( B ) 反映出来。A、基础平面图 B 、基础剖面图 C 、基础详图 D 、总平面图24、房屋结构中框架代号为 . ( A )A、 KJ B 、GJ C 、 CJ D 、 ZJ25、结构施工土中的圈梁表示 ( B ) .A、GL B 、QL C 、JL D 、KL26、结构施工图中的楼梯梁的代号为。 (D ) A、 GL B 、DL C 、 JL D 、TL27、在施工图中 ,M代表( D ).A、窗 B 、墙 C 、梁 D 、门28、在施工中 ,L 代表 ( C ).A、板 B 、柱

8、 C 、梁 D 、墙29、在施工图中 ,C 代表(B ).A、门 B 、窗 C 、梁 D 、柱30、在钢筋混凝土构件代号中 , “ GL”是表示 （B ）. A、圈梁 B 、过梁 C 、连系梁 D 、基础梁31、在钢筋混凝土构件代号中 , “ JL ”是表示 （D ）. A、圈梁 B 、过梁 C、连系梁 D、基础梁32、 表示（ B）。A 级光圆钢筋 B 冷拉级钢筋C 级锰硅人字纹钢筋 D 级螺纹钢筋33、标高符号的三角形为等腰直角三角形，髙约（A） mm。A 3B 5C 6D 8、底层平面图、屋顶平面图 D ）。D、宿舍C、50-100D、33、不属于建筑平面图的是（ A ）。A、基础平面图

9、BC、标准层平面图D34 下列建筑中不属于公共建筑的是（ A、学校B 、旅社 C 、医院10035、一级建筑的耐久年限为（ D ）年。 A、15-25B、25-50以上36、对于风向频率玫瑰图说法错误的是（ A ）。 A、它是根据某一地区全年平均统计的各个方向顺风次数的百分 数值，按一定比例绘制B、实线表示全年风向频率C 、虚线表示夏季风向频率D、图上所表示的风的吹向是指从外面吹向该地区中心，且画在 总平面上37、下列拉丁字母中，可以用做定位轴线编号的是（A ）A、 LB、 IC、OD、Z38、在楼板平面图中，如下图所示的钢筋表示（ B ）钢筋。A、顶层B 、底层C、顶层和底层D 、都不是39

10、、梁编号 KL5（ 3A）表示（A ）。A、框架梁 KL5共有 3 跨，其中一端有悬挑。B、框架梁 KL5共有 5 跨，其中两端有悬挑。C、框架梁 KL5共有 4 跨，其中一端有悬挑。D、框架梁 KL5共有 4 跨，其中两端有悬挑。40、（ A ）的作用是把门窗洞口上方的荷载传递给两侧的墙体。A、过梁B、窗台C、圈梁D、勒脚三、判断题1、断面图是假想用一剖切形体，画出剖切面切到部分的图形和 末剖切到面可见部分的图形。 （× ）2、平面图定位轴线的竖向编号应用大写拉丁字母，从下至上顺 序编写，其中的 I 、 Q、J 不得用作轴线编号。 （× ）3、总平面图是画在有等交线或坐标方格网的地形图上。（ ） 4、建筑立面图是平行于建筑物各方向外表立面的正 投影图。（ ） 5、常用构件的代号“ GL”表示基础梁。（× ） 6、结构施工图中的构造柱的代号是 “ GJ”。（ × ） 7、钢筋混凝土结构施工图中“ 2 16”表示 2
